Schrankenanlage

1. Schrankenanlage

2. Übersicht • Marktsegmente • BL229 Vorteile • Produktbeschreibung • Elektromechanische Baugruppe • Bewegungswandler • Steuerung • Gehäuse – Haube – Seitentür • Hindernis • Umbaumöglichkeiten • Hauptmerkmale • BL229 • BL229 Toll • AS1320 Steuerung • Detaillierte Präsentation (optional)

3. Verkehrs- management Maut Marktsegmente Einzäunung Parkplätze

4. BL229: Vorteile • Design • Weiches Design • Technologie • Neuer Mechanismus • Neue benutzerfreundliche Steuerung • Einphasige Stromversorgung • Ausführung • Schnelle, harmonische und ruhige Bewegungen • Automatischer Öffnungsmodus (keine Kurbel, kein Batteriebetrieb) • Universal • Mechanik und Gehäuse: passend zu allen Schrankenarmlängen und jedem Zubehör • Programmierbare Öffnungsgeschwindigkeiten • Vielseitigkeit • Alle Armlängen passend zum Gehäuse • Unterschiedliche Armformen • Unterschiedliche Betriebsmodi • Verlässlichkeit • Automatic Systems’ Kompetenz

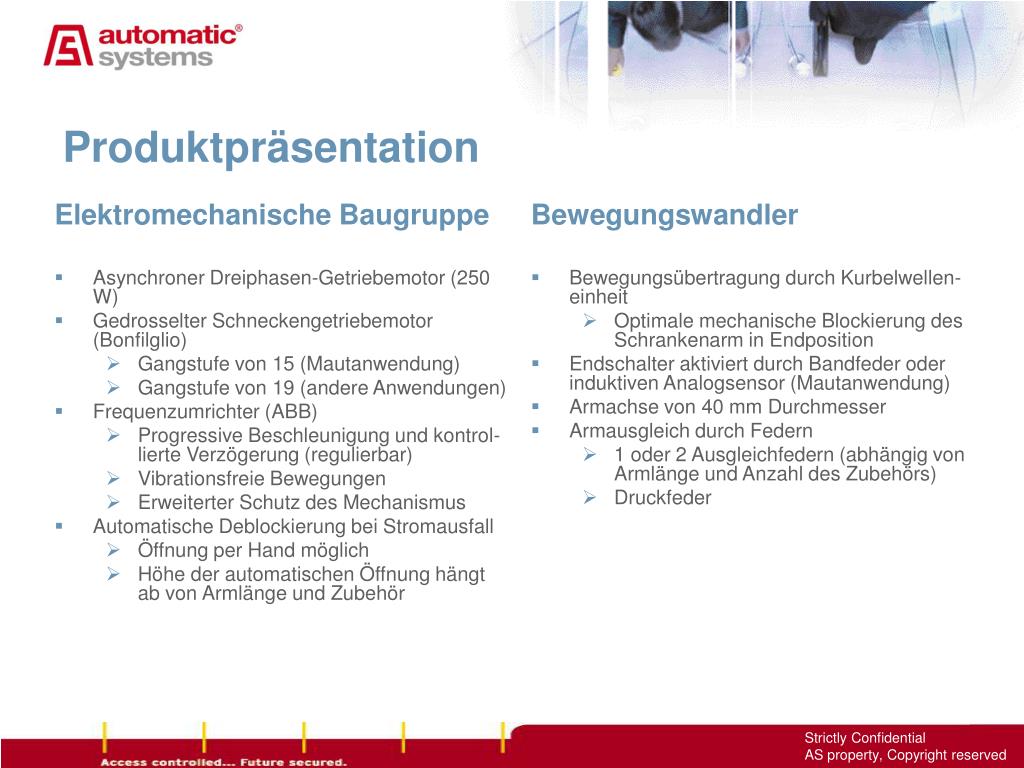

5. Elektromechanische Baugruppe Asynchroner Dreiphasen-Getriebemotor (250 W) Gedrosselter Schneckengetriebemotor (Bonfilglio) Gangstufe von 15 (Mautanwendung) Gangstufe von 19 (andere Anwendungen) Frequenzumrichter (ABB) Progressive Beschleunigung und kontrol-lierte Verzögerung (regulierbar) Vibrationsfreie Bewegungen Erweiterter Schutz des Mechanismus Automatische Deblockierung bei Stromausfall Öffnung per Hand möglich Höhe der automatischen Öffnung hängt ab von Armlänge und Zubehör Bewegungswandler Bewegungsübertragung durch Kurbelwellen-einheit Optimale mechanische Blockierung des Schrankenarm in Endposition Endschalter aktiviert durch Bandfeder oder induktiven Analogsensor (Mautanwendung) Armachse von 40 mm Durchmesser Armausgleich durch Federn 1 oder 2 Ausgleichfedern (abhängig von Armlänge und Anzahl des Zubehörs) Druckfeder Produktpräsentation

6. Bewegungswandler ⑦ Armbefestigungsklammer ⑧ Bodenlager ⑨ Armachse ⑩ Stangenhebel ⑪ Federhebel ⑫ Druckfeder ⑬ Dederankerplatte ⑭ Federspanner ⑮ Grenznocke ⑯ Verschluss-Endschalter ⑰ Stopeinheit ⑱ Öffnungs-Endschalter ⑲ Kurbelwelle ⑳ Getriebemotor Hauptschalter AS1320 Steuerung Frequenzumrichter Befestigungsbolzen Deblockierungshebel 26 27 28 29 30

7. AS1320 Steuerung • 230 V einphasige Stromversorgung • 16-bit Mitsubishi Mikroprozessor • Anschluss: 14 Digitaleingänge, 4 Digitalausgänge und 3 Ausgangsrelais • z.B. für elektromagnetischen Auflage-pfosten + Blinklicht + Armlicht • LED’s für Eingänge (grün) und Ausgänge (rot) • RJ45 Anschluss für RS232 Verbindungs-glied • 2 Anschlüsse für 2 bis 2 Dualkanal-Detek-toren  Nortech & Capsys empfohlen • Einrichtung mit 5-Tasten Tastatur • LCD zur Darstellung der Parameter (automatische Kontrasteinstellung) • Optional: AS1321 Elektrosteuerung • 4 Digitaleingänge • 3 Ausgangsrelais + 1 Ausgangs-Leistungstransistor • CAN Bus

8. Gehäuse aus abgekantetetm und ge-schweißtem Stahlblech, 2 bis 6 mm dick, geschützt durch 2 Lacke (KTL + pulver-beschichtet); 100 Micron-Dicke (Standardfarbe: Orange RAL 2000) Abnehmbare Haube, schlossgesichert Gehäuse ermöglicht 4 Armpositionen Möglichkeit 1 ist Standard Darstellung = Möglichkeit 3 Der Vorsprung der Achse, zentralisiert auf der Gehäuseseite, ermöglicht eine einfache Umkehr einer Seite auf die andere Länge Schrankenarm: 2 bis 6 m Seitentür mit Sicherheitsschloss ermöglicht Zugang zum Mechanismus Befestigungsrahmen door door door door road road road road Gehäuse – Haube – Seitentür

9. Vielseitigkeit: Umbau von einer Möglichkeit zu einer anderen • Der Getriebemotor, die Kur-belwelle, die Stange und die Federn sind gleich • Unterschiedliche End-punkt-Bauteile für Möglich- keit 1 & 2 und 3 & 4 • Beim Umbau von einer Mög-lichkeit zu einer anderen, müssen einige Änderungen durchgeführt werden und die Software muss neu konfigu-riert werden

10. BL 229: Hauptmerkmale • Passagenbreite zwischen 2 und 6 m • Rundarm, Durchmesser 84 mm • Öffnungszeit von 1 bis 4 Sek. • Häufigkeit: 10.000 Durch-fahrten/Tag Verschiedene Optionen: • Runder Knickarm • Flacher Knickarm • Abschwingarm • Standardauflagepfosten, Pendelstütze oder elektro-magnetischer Auflagepfosten • Hängegitter aus Kunststoff-ketten oder Gelenkgitter • Armbeleuchtung, Verkehrs-licht, Stopschild • Detektoren (Schleifen oder Lichtschranken) • Verschiedene weitere Befehle

11. BL 229 Toll: Hauptmerkmale • Passagenbreite von 3 m • Ovaler Abschwingschran-kenarm • Programmierbare Öffnungszeit zwischen 0,6 und 1,7 Sek. • Häufigkeit: 20.000 Durchfahrten /Tag Optionen: • PROTECTA Karbon-Fiberarm • Detektoren (Schleifen oder Licht-schranken) Anmerkung: Das Verminderungsgetriebe ist unterschiedlich als von der BL 229

12. Ein Model… Alle Anwendungen.

13. AS1320 Steuerung

14. Menus Parameters Values DATE & TIME ?Close Time Out s ?Close Time Out s 33 120 PRDSTD - BL_xxx Open Time Out s ?Close Time Out s 32 OPERATION ?Close Time Out s 31 CANCEL or Close Time Out s ?Close Time Out s TIMING * 30 VALIDATION OK OK ?Close Time Out s OUTPUT FuNCTION 29 ?Close Time Out s 28 Close Retry # SENSOR FUNCTION ?Close Time Out s ?Close Time Out s 5 27 I/O Nutzerschnittstelle • LCD, 2 Linien mit 16 Charakteren • Navigation besteht aus 3 Ober-flächen: MENUS <> PARAMETERS <> VALUES

15. BEDIENUNGS-Menü Darstellung Anzeige für Fehlerdiagnose Instandhaltungskontrolle Speicher: die letzten 99 Ereig-nisse können dargestellt wer-den; identifiziert mit Datum, Zeit und Ereigniscode AS1320 interne Temperatur Zähler 1: Gesamtzyklen (OP + CL) kann nicht resetet werden Zähler 2: Zyklenzähler mit Resetfunktion EINSTELLUNGS-Menü Parameter Einstellbare Taktung: Maximale Öffnungszeit Maximale Schließzeit Schließversuche Kein-Durchgangs-Timer Verzögerung vor Öffnung Verzögerung vor Schließung Menüs (1)

16. AUSGANGSFUNKTIONS-Menü • Parameter • Für zugeordnete Funktionen zu den 12 Ausgängen auf der Steuerung • Angebot von 42 Funktionen I/O-Menü • Darstellung • Übersicht über die digitalen Ein- und Ausgänge (I/O), und der Wert der analogen Ein- und Ausgänge SENSORFUNKTIONS-Menü • Parameter • Verwaltung aller Detektoren (Schleifen und Lichtschranken) • Für Zähler SPEICHER-Menü • Parameter • 2 unterschiedliche Speicher, in der die vorgenommenen Änder-ungen erfasst werden können Menüs (2)

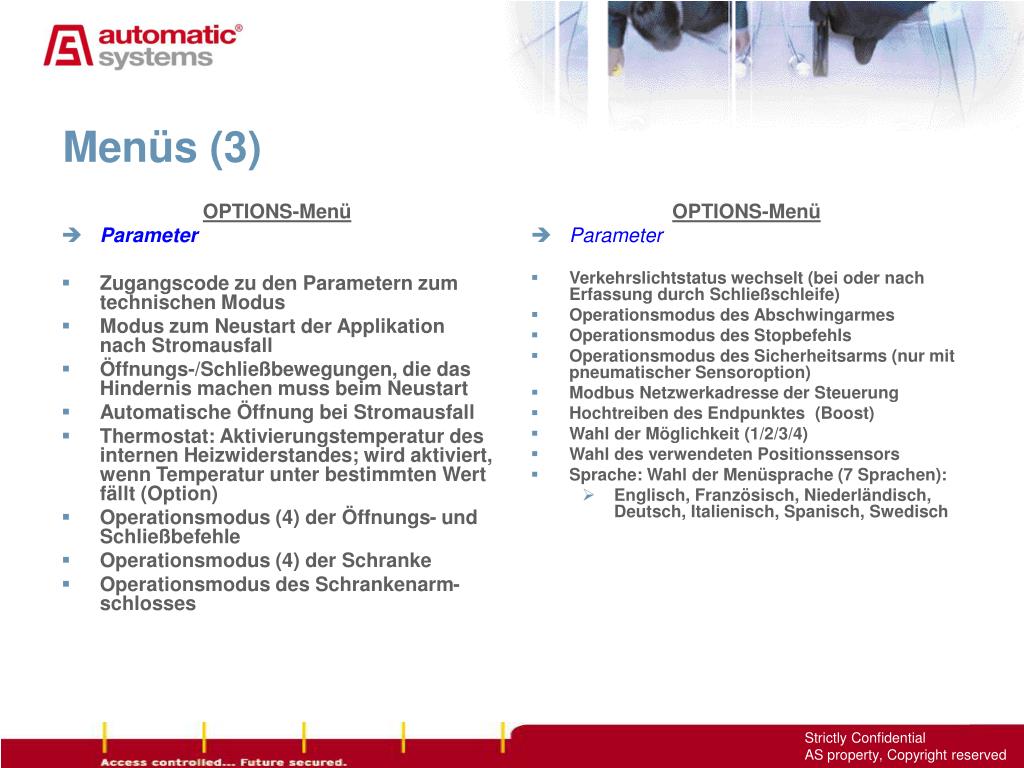

17. OPTIONS-Menü Parameter Zugangscode zu den Parametern zum technischen Modus Modus zum Neustart der Applikation nach Stromausfall Öffnungs-/Schließbewegungen, die das Hindernis machen muss beim Neustart Automatische Öffnung bei Stromausfall Thermostat: Aktivierungstemperatur des internen Heizwiderstandes; wird aktiviert, wenn Temperatur unter bestimmten Wert fällt (Option) Operationsmodus (4) der Öffnungs- und Schließbefehle Operationsmodus (4) der Schranke Operationsmodus des Schrankenarm-schlosses OPTIONS-Menü Parameter Verkehrslichtstatus wechselt (bei oder nach Erfassung durch Schließschleife) Operationsmodus des Abschwingarmes Operationsmodus des Stopbefehls Operationsmodus des Sicherheitsarms (nur mit pneumatischer Sensoroption) Modbus Netzwerkadresse der Steuerung Hochtreiben des Endpunktes (Boost) Wahl der Möglichkeit (1/2/3/4) Wahl des verwendeten Positionssensors Sprache: Wahl der Menüsprache (7 Sprachen): Englisch, Französisch, Niederländisch, Deutsch, Italienisch, Spanisch, Swedisch Menüs (3)

18. TEST-Menü Parameter Parameter für Schrankentestmodus LS INIT-Menü Parameter Einstellung des Induktions-sensors (Option) SOFTWARE-Menü Darstellung PRDSTD + Produktname oder Projektnummer Softwareversion OP REGULATION-Menü Parameter Die Öffnung des Armes ist nicht linear, folgt aber einer Kurve mit einstellbaren Parametern CL REGULATION-Menü Parameter Die Schließung des Armes ist nicht linear, folgt aber einer Kurve mit einstellbaren Parametern DATUM & UHRZEIT-Menü Parameter Menüs (4)

19. Ein Model… Alle Anwendungen. Vielen Dank für Ihre Aufmerksamkeit www.automatic-systems.com
