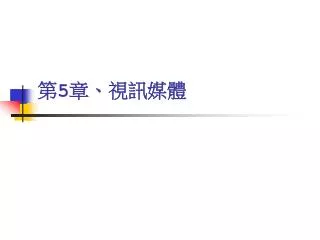

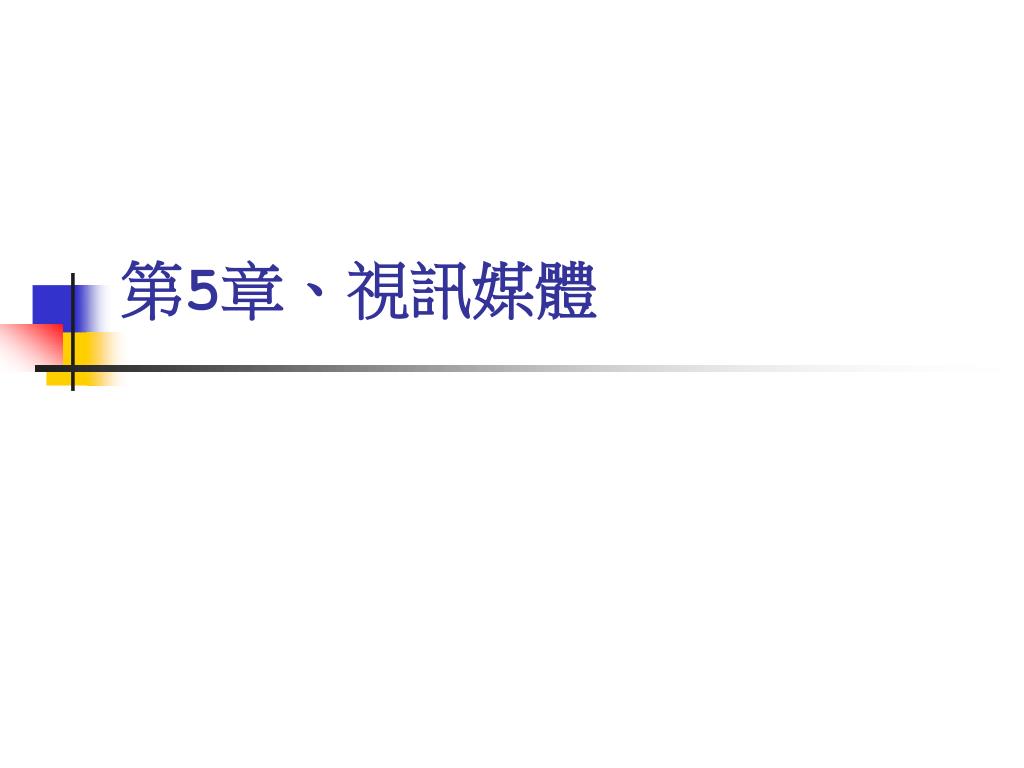

  1. 第5章、視訊媒體

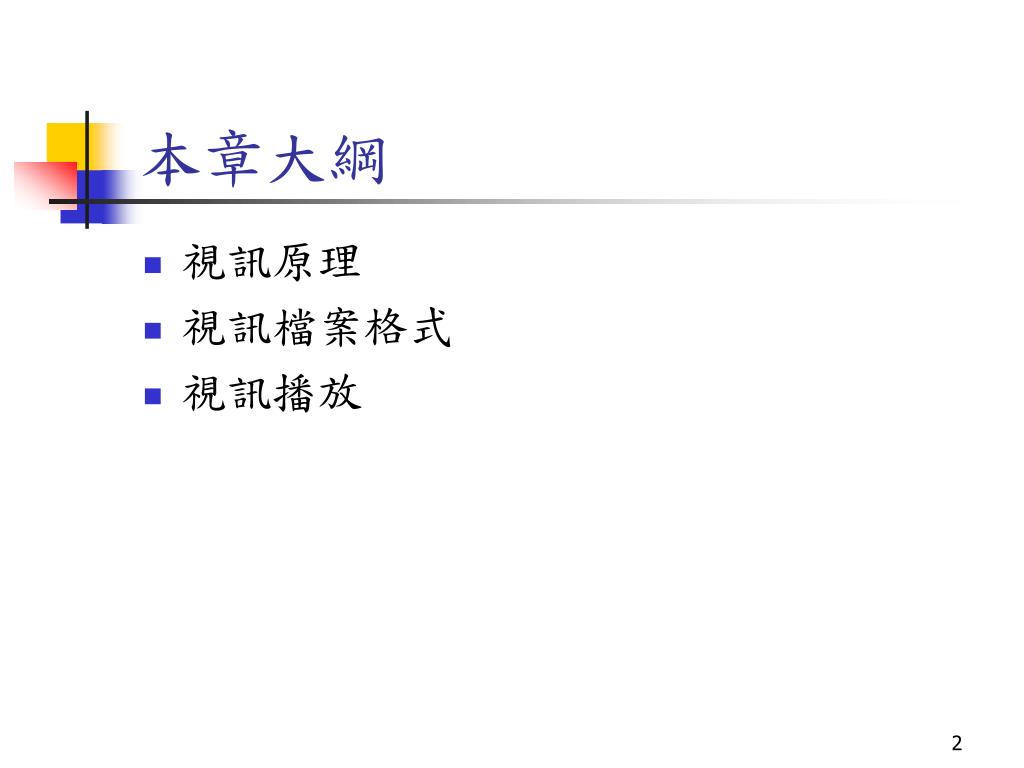

  2. 本章大綱 • 視訊原理 • 視訊檔案格式 • 視訊播放

  3. 視訊原理 • 連續影像的播放 • 視訊資料的數位化 • 儲存大量的影像資料 • 視訊壓縮 • 減少視訊資料的儲存空間

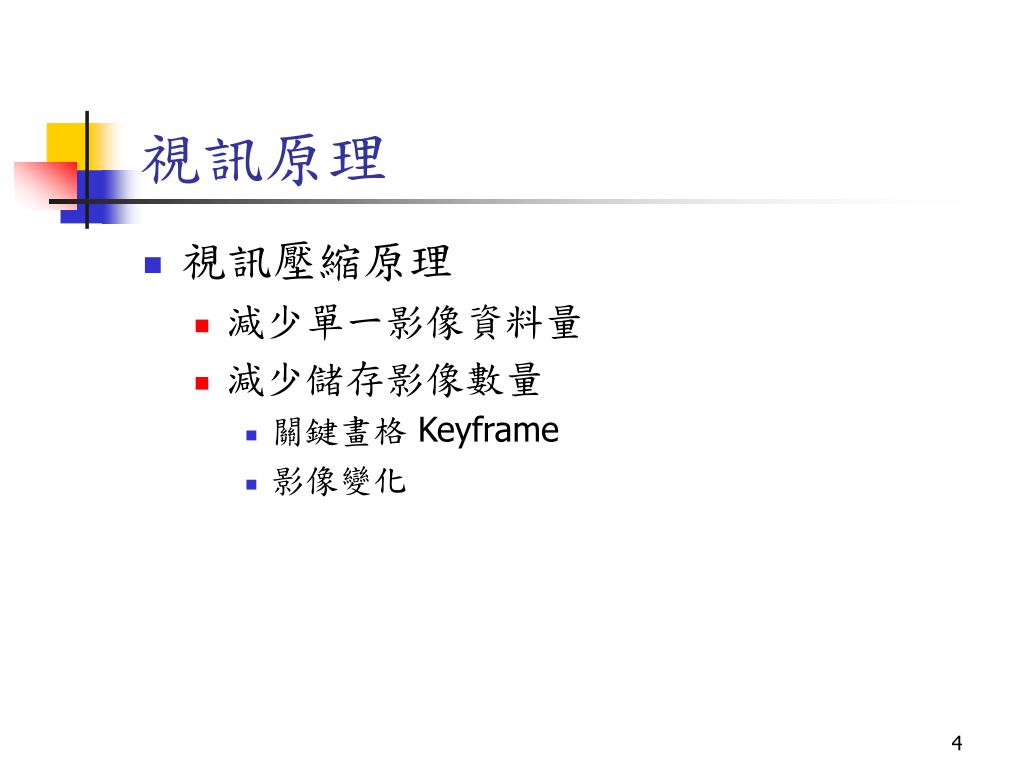

  4. 視訊原理 • 視訊壓縮原理 • 減少單一影像資料量 • 減少儲存影像數量 • 關鍵畫格 Keyframe • 影像變化

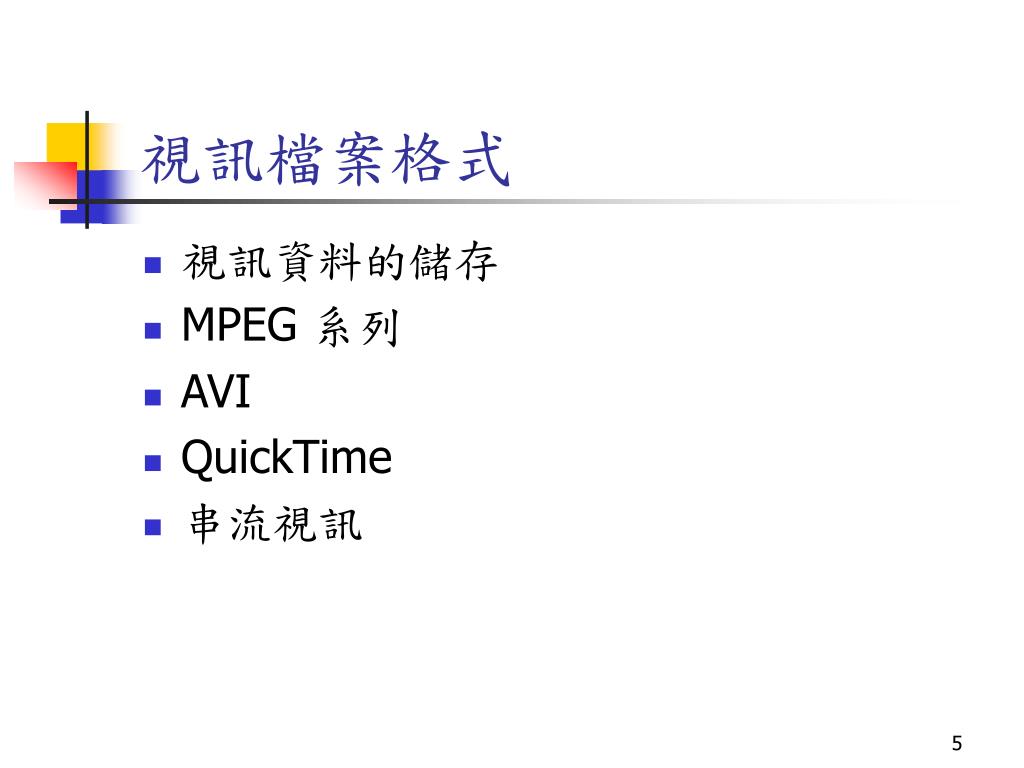

  5. 視訊檔案格式 • 視訊資料的儲存 • MPEG 系列 • AVI • QuickTime • 串流視訊

  6. MPEG 系列 • MPEG-1 • 應用範疇 • CD-ROM • 視訊解析度與播放速度 • NTSC 352X240 30fps (frame per second) • PAL 352X288 25fps • 顏色模型 • YCrCb

  7. MPEG 系列 • MPEG-1 • 影像壓縮 • 分割區塊 8x8 • DCT 轉換 • 量子化 Quantization • Zig-Zag 排列

  8. MPEG 系列 • MPEG-1 • 色差比值 • 4:2:0 • 縱橫資訊減半

  9. MPEG 系列 • MPEG-1 • Motion Compensation • I 畫格 • P 畫格 • Motion Vector • B 畫格 • 內插法

  10. MPEG 系列 • MPEG-1 • 主要應用 • VCD 影音光碟 • 每小時資料量約 600 MB

  11. MPEG 系列 • MPEG-2 • 提高解析度 • NTSC 720X480 • PAL 720X576 • 提高色差比值 • 4︰2︰2 • 4︰4︰4 • 交錯式 Interlace 掃描

  12. MPEG 系列 • MPEG-2 • VS. MPEG-1 • 主要應用 • DVD 光碟

  13. MPEG 系列 • MPEG-4 • 極低位元比 • 互動編輯 • 以物件為主 – VOP Video Object Plane • 對物件進行編輯組合與互動 • 主要應用 • 視訊傳遞 • 視訊編輯

  14. MPEG 系列 • MPEG-7 • 多媒體描述介面 Multimedia Description Interface • 依內容來檢索多媒體 Content-Based Retrieval • 著重資料的描述與描述方式

  15. MPEG 系列 • MPEG-7 • 描述定義語言 Description Definition Language DDL • 描述元 Descriptor • 描述結構 Description Scheme

  16. MPEG 系列 • MPEG-7 • 影像描述結構 –範例

  17. MPEG 系列 • MPEG-7 • 制定 Descriptor 與 Description Scheme • 使用者自訂 D 與 DS（透過 DDL） • 接收端可還原正確的多媒體資料內涵

  18. AVI (Audio Video Interleave) • 由 Microsoft 開發 • 資料流的儲存方式 • 僅描述資料儲存方式與結構 • 未指定編碼方式 • 採用任一 codec 均可 • AVI 的播放 • Windows 內建播放程式 • 需取得正確的 codec 方可解碼

  19. QuickTime • 由 apple 所開發 • 需搭配 QuickTime 播放軟體 • 僅制定視訊結構 • 未指定壓縮編碼方式 • 多使用 Apple 的編碼技術

  20. 串流媒體 • 即時的傳遞視訊與音訊資料 • Real Video • 需透過 Real Player 方可播放 • 網路電台的應用

  21. 串流媒體 • WMV (Windows Media Video) • Microsoft 所開發 • MPEG-4 編碼技術 • Windows Media Player • 取得正確的 codec 即可播放

  22. 視訊播放規格 • VCD • SVCD • DVD

  23. 視訊播放 • Windows Media Player • 開始功能表  附屬應用程式  視聽娛樂  Windows Media Player

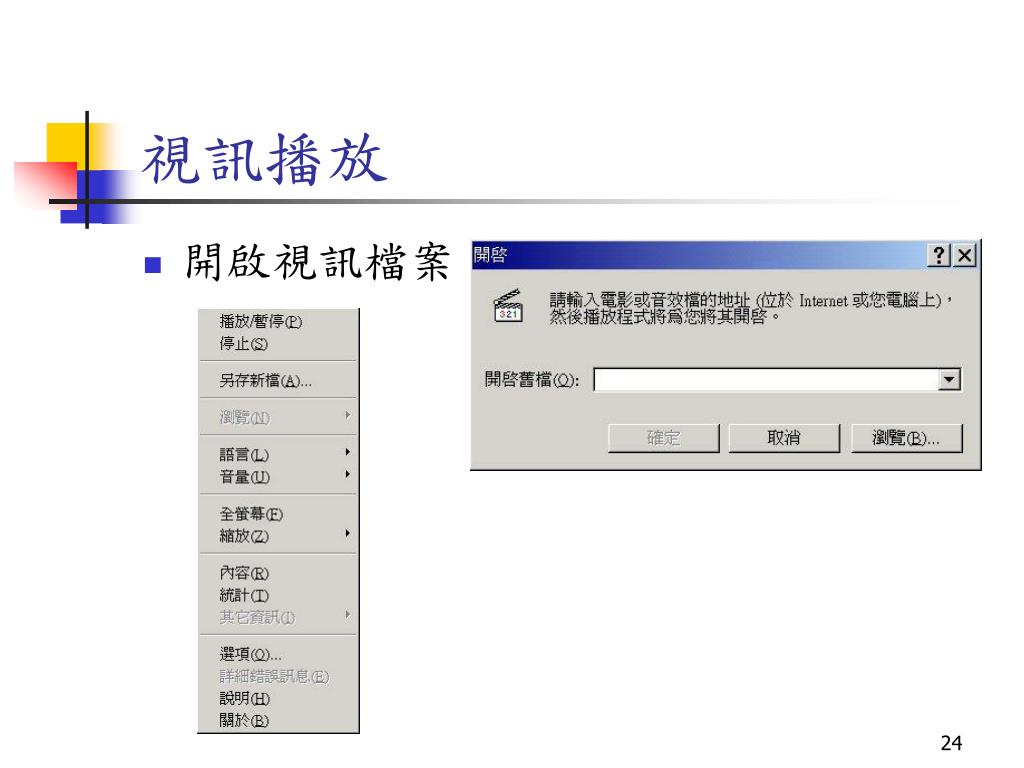

  24. 視訊播放 • 開啟視訊檔案

  25. 結論 • 視訊原理簡介 • 不同視訊格式的說明 • 視訊資料的播放
