主要内容 • 接入网技术 • 公用数据网 • 帧中继 • 数字同步体系SONET/SDH • 数字数据网 华东师范大学计算机科学技术系《计算机网络工程》第3章 广域网和网络接入(2009-2010学年第二学期)
3.1 接入网技术 • 电话网和拨号接入 • ISDN接入技术 • xDSL接入技术 • HFC和Cable Modem • 光纤接入网 • 无线接入技术 华东师范大学计算机科学技术系《计算机网络工程》第3章 广域网和网络接入(2009-2010学年第二学期)
3.1.1 电话网络和拨号接入 • 电话网的组成 • 中继局:核心是可实现电路交换的交换设备 • 连接用户与中继局的线缆 • 中继线:用于中继局之间长距离连接的线缆 华东师范大学计算机科学技术系《计算机网络工程》第3章 广域网和网络接入(2009-2010学年第二学期)
3.1.1 电话网络和拨号接入 • 计算机利用电话网接入计算机网络 华东师范大学计算机科学技术系《计算机网络工程》第3章 广域网和网络接入(2009-2010学年第二学期)
3.1.1 电话网络和拨号接入 • 调制解调器(Modem) • 完成A/D、D/A转换 • 调制方法 • 最高速率 华东师范大学计算机科学技术系《计算机网络工程》第3章 广域网和网络接入(2009-2010学年第二学期)
3.1.1 电话网络和拨号接入 PPPoE: PPP over Ethernet • PPP协议 • PPP协议(Point-to-Point Protocol)建立在点对点链路上,可以支持多种协议数据报的全双工传送 华东师范大学计算机科学技术系《计算机网络工程》第3章 广域网和网络接入(2009-2010学年第二学期)
3.1.2 ISDN接入技术 • ISDN网络 • 综合业务数字网 • 由电话综合数字网演变而成,提供端到端的数字连接,以支持一系列广泛的业务(包括语音和非语音业务),为用户入网提供一组有限的标准——多用途用户-网络接口 • 将电话网中用户和中继局之间的传输也采用数字化 • 上网速度比普通电话接入方式更快 • 可以在上网的同时拨打电话 华东师范大学计算机科学技术系《计算机网络工程》第3章 广域网和网络接入(2009-2010学年第二学期)

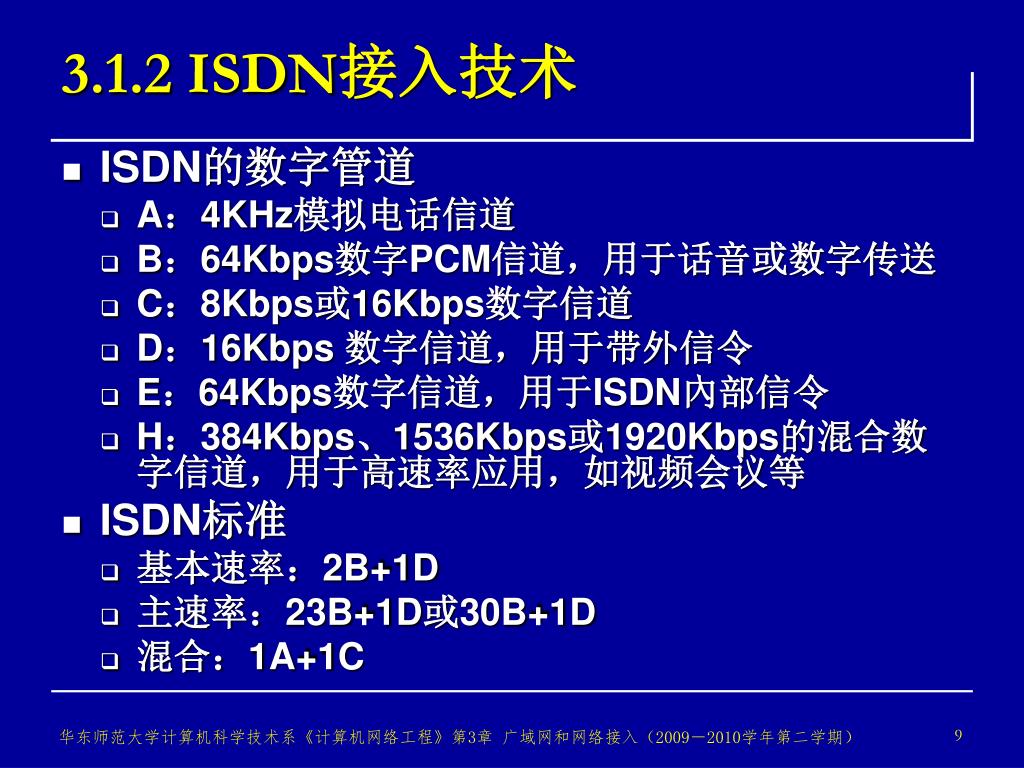

3.1.2 ISDN接入技术 • ISDN的数字管道 • A:4KHz模拟电话信道 • B:64Kbps数字PCM信道,用于话音或数字传送 • C:8Kbps或16Kbps数字信道 • D:16Kbps 数字信道,用于带外信令 • E:64Kbps数字信道,用于ISDN內部信令 • H:384Kbps、1536Kbps或1920Kbps的混合数字信道,用于高速率应用,如视频会议等 • ISDN标准 • 基本速率:2B+1D • 主速率:23B+1D或30B+1D • 混合:1A+1C 华东师范大学计算机科学技术系《计算机网络工程》第3章 广域网和网络接入(2009-2010学年第二学期)
3.1.2 ISDN接入技术 • ISDN的接入设备 • NTI:第一类网络终端设备,用于家庭或小型商务 • NT2:第二类网络终端设备,用户大型商务 • TE1:ISDN专用终端设备、数字电话、计算机、路由器等 • TE2:非ISDN终端,如普通电话机等 • TA:终端适配器 • ISDN代理服务器 • ISDN路由器 • 带有ISDN口的路由器 华东师范大学计算机科学技术系《计算机网络工程》第3章 广域网和网络接入(2009-2010学年第二学期)
3.1.2 ISDN接入技术 • ISDN的应用 • 计算机网络间直接互联 • 专线备份 华东师范大学计算机科学技术系《计算机网络工程》第3章 广域网和网络接入(2009-2010学年第二学期)
3.1.3 xDSL接入技术 • xDSL以电话线为传输媒介,利用了电话网用户环路的全部可用的带宽,提高了数据传输的速率,支持高速的网络数据的传送 • xDSL的DSL(Digital Subscriber Line)表示数字用户环路,x表示几种不同类型的DSL接入技术 华东师范大学计算机科学技术系《计算机网络工程》第3章 广域网和网络接入(2009-2010学年第二学期)
3.1.3 xDSL接入技术 • xDSL(x Digital Subscriber Line)技术的种类 华东师范大学计算机科学技术系《计算机网络工程》第3章 广域网和网络接入(2009-2010学年第二学期)
3.1.3 xDSL接入技术 • xDSL技术利用了电话线上电话系统没有利用的高频部分,以及相应的调制解调技术,进行数据传输 • xDSL采用的调制方法 • 2B1Q:可以延长传输距离 • QAM:具有能充分利用带宽、抗噪声能力强等优点 • CAP:传输距离远 • DMT:抗噪声性能好、ADSL采用 华东师范大学计算机科学技术系《计算机网络工程》第3章 广域网和网络接入(2009-2010学年第二学期)
3.1.3 xDSL接入技术 • ADSL技术 • 把电话线路上可用的1.1Mhz频带划分成256个独立的信道,每个信道4312.5Hz • 信道0用于电话。信道1-5没有使用,让语音信号和数据信号分开,减少相互之间的干扰 • 另外250个信道中,一个用于上行的控制,一个用于下行的控制,其余的可以传送数据 • 电信部门决定上下行数据分别占用多少信道 华东师范大学计算机科学技术系《计算机网络工程》第3章 广域网和网络接入(2009-2010学年第二学期)
3.1.3 xDSL接入技术 • 典型的ADSL设备配置和连接 华东师范大学计算机科学技术系《计算机网络工程》第3章 广域网和网络接入(2009-2010学年第二学期)

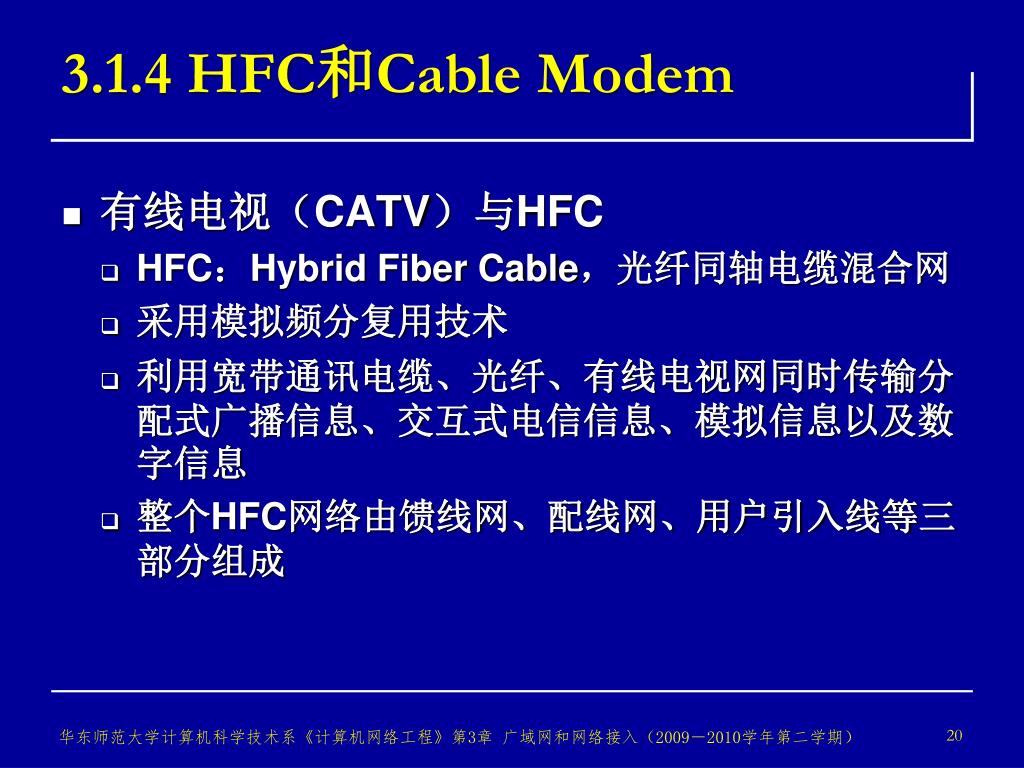

3.1.4 HFC和Cable Modem • 有线电视(CATV)与HFC • HFC:Hybrid Fiber Cable,光纤同轴电缆混合网 • 采用模拟频分复用技术 • 利用宽带通讯电缆、光纤、有线电视网同时传输分配式广播信息、交互式电信信息、模拟信息以及数字信息 • 整个HFC网络由馈线网、配线网、用户引入线等三部分组成 华东师范大学计算机科学技术系《计算机网络工程》第3章 广域网和网络接入(2009-2010学年第二学期)
3.1.4 HFC和Cable Modem • HFC的拓扑结构 华东师范大学计算机科学技术系《计算机网络工程》第3章 广域网和网络接入(2009-2010学年第二学期)
3.1.4 HFC和Cable Modem • 频率使用 • 上行信道采用的载波频率范围在5MHz到65MHz之间,带宽最高可达10Mbps,由数据时间片和竞争时间片组成,数量由CMTS决定 • 下行信道采用的载波频率范围在550MHz到860MHz之间,带宽最高可达36Mbps,采用广播发送 华东师范大学计算机科学技术系《计算机网络工程》第3章 广域网和网络接入(2009-2010学年第二学期)
3.1.4 HFC和Cable Modem • 有线电视(CATV)与HFC • HFC:Hybrid Fiber Cable,光纤同轴电缆混合网 • 采用模拟频分复用技术 • 利用宽带通讯电缆、光纤、有线电视网同时传输分配式广播信息、交互式电信信息、模拟信息以及数字信息 • 整个HFC网络由馈线网、配线网、用户引入线等三部分组成 华东师范大学计算机科学技术系《计算机网络工程》第3章 广域网和网络接入(2009-2010学年第二学期)
3.1.4 HFC和Cable Modem • Cable Modem • 通过有线电视网进行计算机网络接入和计算机间数据传送的装置 • 实现物理层和MAC子层的功能 • 物理层:上下行数据数字信号的调制解调、前向纠错(FEC)、编解码、数据加密解密等,支持双向信道 • MAC子层:在共享的单一信道中向多个竞争站点分配带宽 华东师范大学计算机科学技术系《计算机网络工程》第3章 广域网和网络接入(2009-2010学年第二学期)
3.1.5 光纤接入网 • 光纤接入网 • 用光纤作为主要的传输媒质 • 宽带接入的最终解决方案 • 构成 • 光线路终端OLT • 提供与公共网络本地交换机之间的接口,并通过光纤与用户端的ONU通信 • 光网络单元ONU • 提供用户侧的接口 华东师范大学计算机科学技术系《计算机网络工程》第3章 广域网和网络接入(2009-2010学年第二学期)
3.1.5 光纤接入网 • 光纤接入网 • 分类(根据光网络单元ONU的位置来分) • FTTN (Fiber To The Node) • FTTC (Curb) • FTTB (Building) • FTTH (Home) • …… 华东师范大学计算机科学技术系《计算机网络工程》第3章 广域网和网络接入(2009-2010学年第二学期)

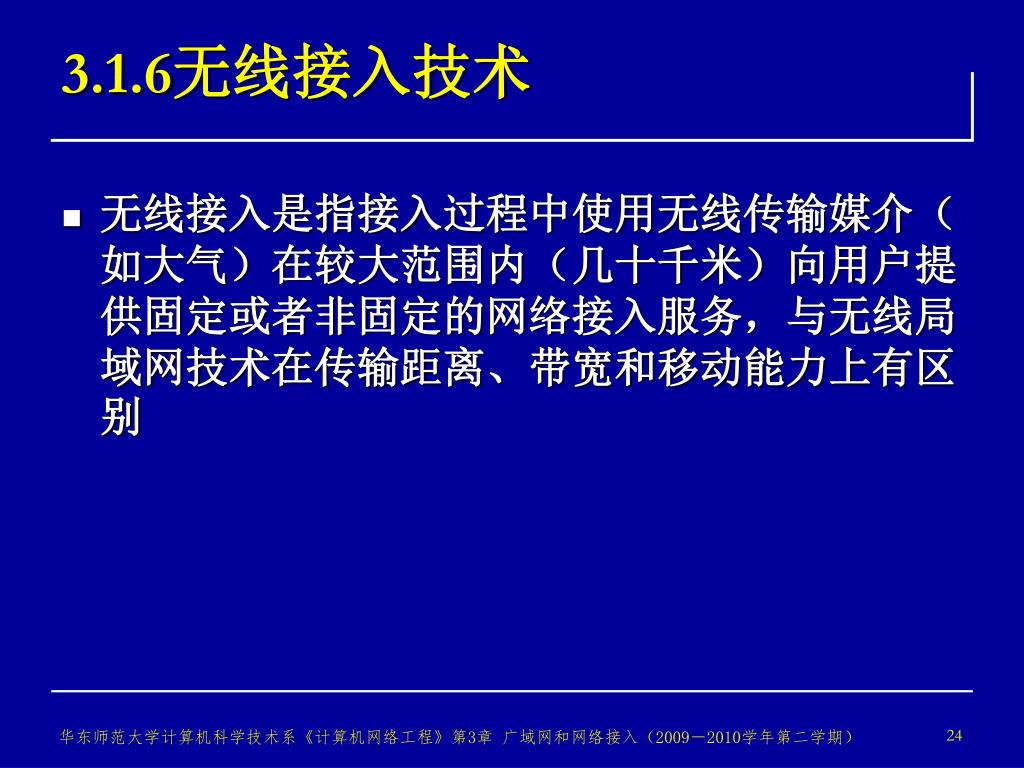

3.1.6无线接入技术 • 无线接入是指接入过程中使用无线传输媒介(如大气)在较大范围内(几十千米)向用户提供固定或者非固定的网络接入服务,与无线局域网技术在传输距离、带宽和移动能力上有区别 华东师范大学计算机科学技术系《计算机网络工程》第3章 广域网和网络接入(2009-2010学年第二学期)
3.1.6无线接入技术 • 无线接入技术按接入对象可分为移动无线接入和固定无线接入两类 • 移动无线接入的代表是蜂窝移动通信系统和卫星移动通信系统 • 固定无线接入指从网络交换节点到固定用户终端采用无线接入方式,目前主要有固定宽带无线接入和WiMAX等几种技术 • 两者重要区别:是否支持用户对象的移动性管理 华东师范大学计算机科学技术系《计算机网络工程》第3章 广域网和网络接入(2009-2010学年第二学期)
3.1.6无线接入技术 • 固定宽带无线接入系统基于分组交换技术,采用点对多点的工作方式,由一个中心站点和多个用户站点组成,具体又有 • 本地多点分配业务(Local Multi-point Distribution Service,LMDS) • 多路多点分配业务(Multichannel Microwave Distribution System,MMDS) • 卫星直播(Direct Broadcast Satellite,DBS) 华东师范大学计算机科学技术系《计算机网络工程》第3章 广域网和网络接入(2009-2010学年第二学期)
3.1.6无线接入技术 • WiMAX • IEEE 802委员会于1999年成立了802.16工作组,专门开发固定宽带无线接入系统的标准 • 该标准已在2002年4月获得批准,也有人把它称为无线城域网,或者无线本地回路(WLL) • IEEE 802.16标准所关心的是用户的收发机同基站收发机之间的无线接口,负责为无线本地环路的无线接口及其相关功能制定标准 • 802.16的无线接口标准工作在10~66GHz范围内,这个频率区间属于毫米波段,电波的传播特性类似于光纤 华东师范大学计算机科学技术系《计算机网络工程》第3章 广域网和网络接入(2009-2010学年第二学期)
3.1.6无线接入技术 • WiMAX • WiMAX论坛成立于2001年4月,最初该组织旨在对基于IEEE 802.16标准和ETSI HiperMAN标准的宽带无线接入产品进行一致性和互操作性认证 • 随着802.16e技术和规范的进展,该组织也逐步扩展它的目标,致力于可运营的宽带无线接入系统的研究、需求的分析、应用模式的探索、市场的拓展等 • IEEE 802.16工作组是WiMAX空中接口规范的制定者,而WiMAX论坛是技术和产业链的推动者 华东师范大学计算机科学技术系《计算机网络工程》第3章 广域网和网络接入(2009-2010学年第二学期)
3.1.6无线接入技术 • WiMAX • 目前,WiMAX几乎成为了IEEE 802.16技术的代名词,其空中接口规范涵盖了IEEE 802.16d/e标准 • WiMAX论坛给出WiMAX技术的5种应用场景定义:固定、游牧、便携、简单移动和全移动。 华东师范大学计算机科学技术系《计算机网络工程》第3章 广域网和网络接入(2009-2010学年第二学期)
3.2 公用数据网 • 公用数据网的概念和组成 • X.25协议栈 • 使用公用数据网连接两个或多个局域网 华东师范大学计算机科学技术系《计算机网络工程》第3章 广域网和网络接入(2009-2010学年第二学期)
3.2.1 公用数据网的概念和组成 • 公用数据网 • 为大众用户提供数据通信服务或线路租用服务的电信网,它由政府管理通信的部门或经政府许可的大公司进行管理和营运 • 以数据分组为单位在线路和交换设备上用交换方式通信 • 分组交换和电路交换 华东师范大学计算机科学技术系《计算机网络工程》第3章 广域网和网络接入(2009-2010学年第二学期)
3.2.1 公用数据网的概念和组成 • 通信子网传输分组的方式 • 虚电路(Virtual Circuit)方式 • 有连接,类似于电话系统建立的物理电路 • 特点 • 分类 • 交换虚电路(SVC) • 永久虚电路(PVC) • 数据报(Datagram)方式 • 无连接 华东师范大学计算机科学技术系《计算机网络工程》第3章 广域网和网络接入(2009-2010学年第二学期)
3.2.1 公用数据网的概念和组成 • 公用数据网的组成 • 中继传输线路 • 用户本地接入线路 • 节点交换设备 • 用户接入设备 • 分组型终端 • 非分组型终端 华东师范大学计算机科学技术系《计算机网络工程》第3章 广域网和网络接入(2009-2010学年第二学期)
3.2.2 X.25协议栈 • X.25建议 • 由国际电报电话咨询委员会(CCITT)制定 • 全名:在公用数据网上以分组方式进行操作的数据终端设备(DTE)和数据通讯设备(DCE)之间的接口 • 包括 • 终端连接方法 • 链路控制规程 • 数据传输及各项服务 华东师范大学计算机科学技术系《计算机网络工程》第3章 广域网和网络接入(2009-2010学年第二学期)
3.2.2 X.25协议栈 • X.25网络示意图 X.25接口 X.25接口 X.25接口 华东师范大学计算机科学技术系《计算机网络工程》第3章 广域网和网络接入(2009-2010学年第二学期)
3.2.2 X.25协议栈 负责处理寻址、流量控制 • X.25的层次 用来处理DTE与DCE设备之间的传输错误 定义了主机与网络之间物理的、电子的和动作顺序的接口 华东师范大学计算机科学技术系《计算机网络工程》第3章 广域网和网络接入(2009-2010学年第二学期)
3.2.2 X.25协议栈 • X.25工作过程 华东师范大学计算机科学技术系《计算机网络工程》第3章 广域网和网络接入(2009-2010学年第二学期)
3.2.3 使用公用数据网连接两个或多个局域网 华东师范大学计算机科学技术系《计算机网络工程》第3章 广域网和网络接入(2009-2010学年第二学期)
3.3 帧中继 • 帧中继的特点和基本技术 • 帧中继协议 • 基于帧中继组网 华东师范大学计算机科学技术系《计算机网络工程》第3章 广域网和网络接入(2009-2010学年第二学期)
3.3 帧中继的特点和基本技术 • X.25设计时因为通信线路可靠性低,采用了比较严格的检错重传机制,影响了传输效率 • 快速分组交换技术 • 帧中继(Frame Relay):采用可变帧长 • 异步传输模式(ATM):采用固定帧长 华东师范大学计算机科学技术系《计算机网络工程》第3章 广域网和网络接入(2009-2010学年第二学期)
3.3 帧中继的特点和基本技术 • 帧中继 • 没有网络层,在链路层实现链路复用,以帧为单位转接 • 在链路层增加了路由功能,去掉了差错控制、排序、寻址等功能,以减少途中节点的处理时间 • 链路连接标识符(DLCI) • 用来识别节点与节点间的逻辑链路连接 • 从源端点到目的端点的沿途每段链路有不同的DLCI • 在每个节点建立了链路出入端口转接映射表,可以根据入口的DLCI查找出口的DLCI 华东师范大学计算机科学技术系《计算机网络工程》第3章 广域网和网络接入(2009-2010学年第二学期)
3.3 帧中继的特点和基本技术 • 帧中继的特点 • 只使用物理层和链路层的核心功能部分 • 采用可变长的帧,以适应不同网络层协议的需要 • 只负责检错,不纠错 • 不提供帧的确认,也没有通常的流量控制 • 把控制信号和用户数据信道分开在不同的专用信道上传输(称为带外信令技术) • 不同的用户采用时分复用的方法使用帧中继网,根据不同用户的信息流特点动态分配带宽 华东师范大学计算机科学技术系《计算机网络工程》第3章 广域网和网络接入(2009-2010学年第二学期)
3.3.2 帧中继协议 • 帧中继网络结构 华东师范大学计算机科学技术系《计算机网络工程》第3章 广域网和网络接入(2009-2010学年第二学期)

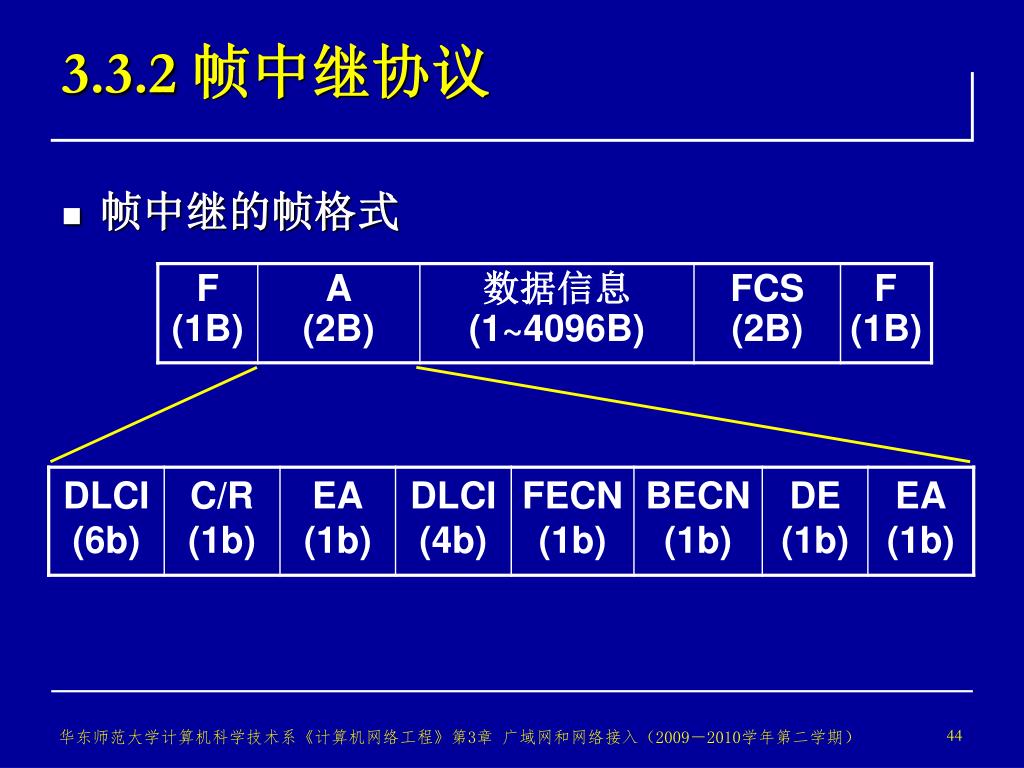

3.3.2 帧中继协议 • 帧中继的帧格式 华东师范大学计算机科学技术系《计算机网络工程》第3章 广域网和网络接入(2009-2010学年第二学期)
3.3.3 基于帧中继组网 • 帧中继网的物理连接和逻辑连接 华东师范大学计算机科学技术系《计算机网络工程》第3章 广域网和网络接入(2009-2010学年第二学期)
3.4 数字同步体系SONET/SDH • SONET/SDH标准 • SONET/SDH的分层结构 • SONET/SDH的有效负载和帧结构 • SDH网络构建 • IP over SDH 华东师范大学计算机科学技术系《计算机网络工程》第3章 广域网和网络接入(2009-2010学年第二学期)
3.4.1 SONET/SDH标准 • SONET/SDH是一种基于光纤的载波传输网络 • SONET: Synchronous Optical NETwork • SDH: Synchronous Digital Hierarchy • SONET/SDH属于同步数字传输网络,要求使用一个非常精确的主时钟负责全网的同步 • SONET/SDH标准速率等级 • 教材第108页表3-2 华东师范大学计算机科学技术系《计算机网络工程》第3章 广域网和网络接入(2009-2010学年第二学期)
3.4.2 SONET/SDH的分层结构 处理路径终端设备(PTE)之间的业务传输,提供与非SONET/SDH网络的接口 在光缆上传送STS-n帧,进行成帧和差错检测 负责路径层的同步和复用以及交换的字段保护 负责STS电信号和OC光信号之间的转换 华东师范大学计算机科学技术系《计算机网络工程》第3章 广域网和网络接入(2009-2010学年第二学期)
3.4.3 SONET/SDH的有效负载和帧结构 路径开销 段开销 87列 3列 9行 SONET帧 125μs 线路开销 有效负载 SPE 华东师范大学计算机科学技术系《计算机网络工程》第3章 广域网和网络接入(2009-2010学年第二学期)
3.4.4 SDH网络构建 • SDH网是由SDH网元设备通过光缆互连而成 • 网络节点(网元)和传输线路的几何排列就构成了网络的拓扑结构 • SDH网络的构建涉及光接口技术、自愈环技术、网络设备等 华东师范大学计算机科学技术系《计算机网络工程》第3章 广域网和网络接入(2009-2010学年第二学期)
