  1. SISTEMAS DE AR LUIZ ARMANDO ERTHAL DVSP / DEQS / SESA - PR

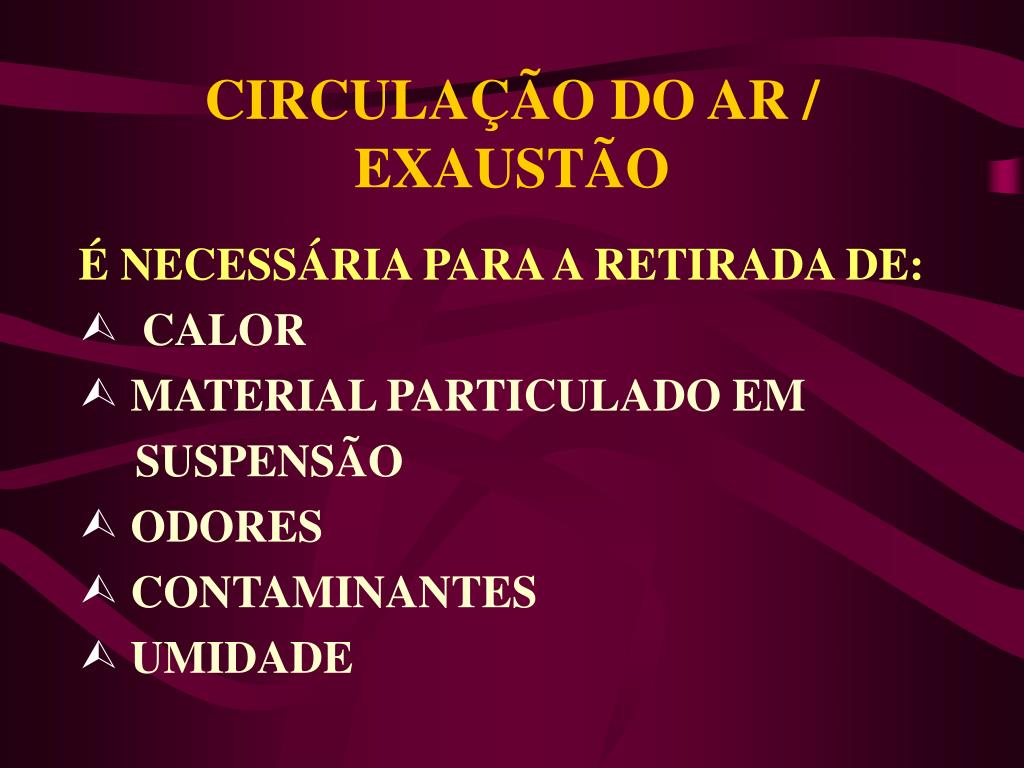

  2. CIRCULAÇÃO DO AR / EXAUSTÃO É NECESSÁRIA PARA A RETIRADA DE: • CALOR • MATERIAL PARTICULADO EM SUSPENSÃO • ODORES • CONTAMINANTES • UMIDADE

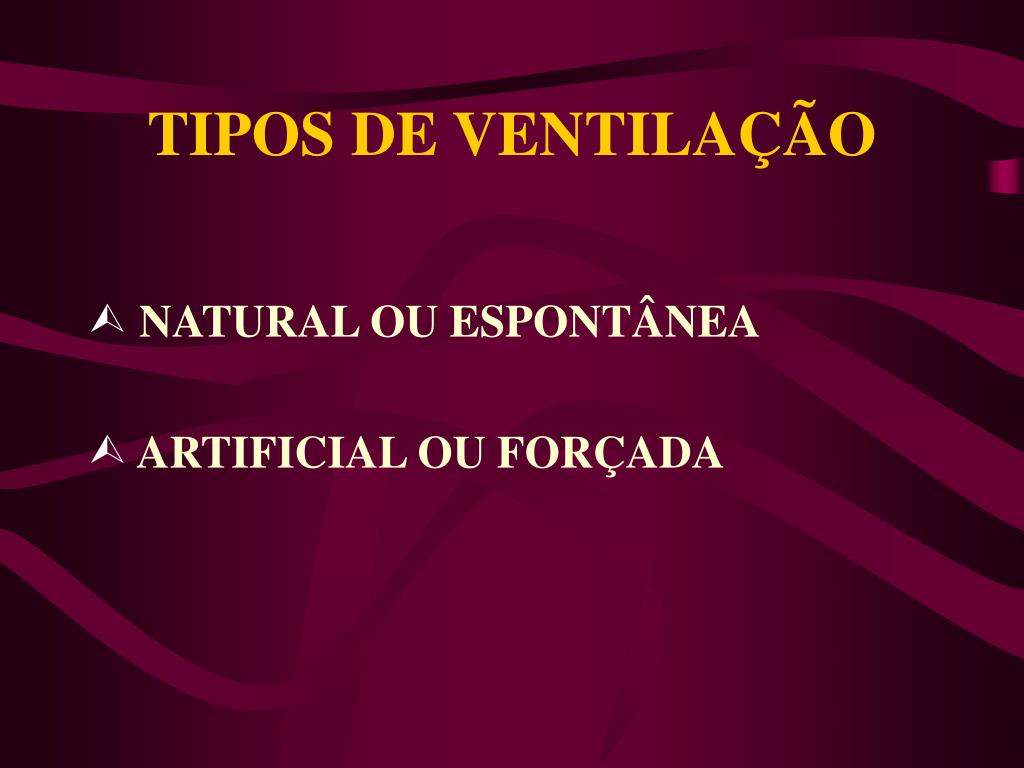

  3. TIPOS DE VENTILAÇÃO • NATURAL OU ESPONTÂNEA • ARTIFICIAL OU FORÇADA

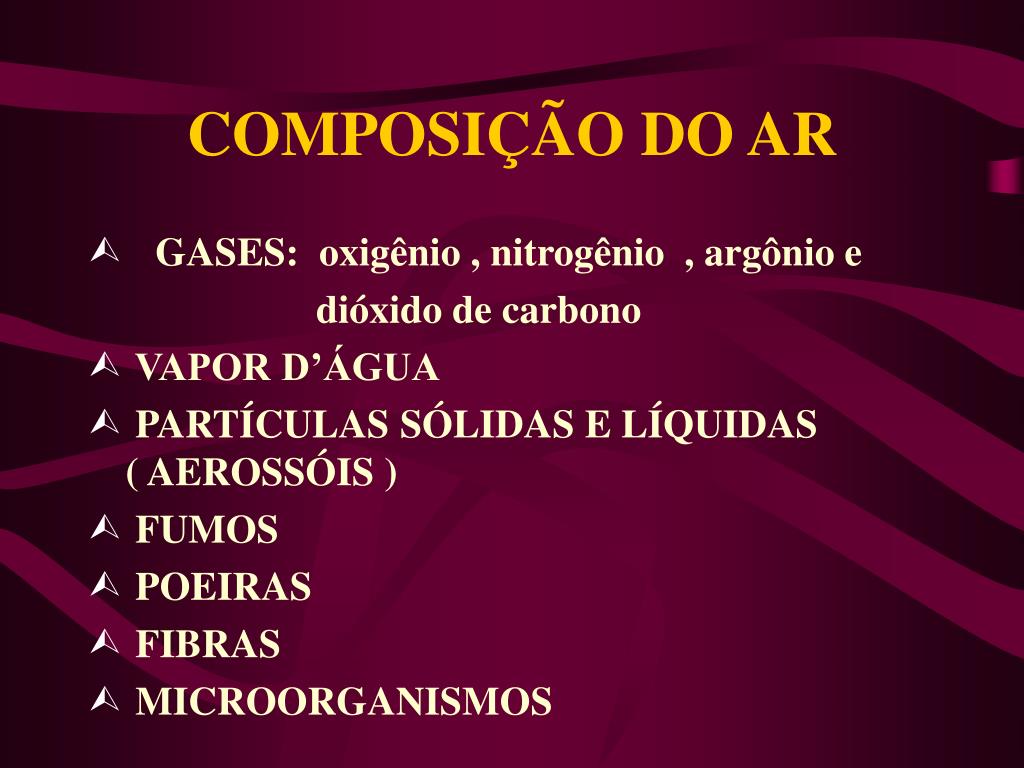

  4. COMPOSIÇÃO DO AR • GASES: oxigênio , nitrogênio , argônio e dióxido de carbono • VAPOR D’ÁGUA • PARTÍCULAS SÓLIDAS E LÍQUIDAS ( AEROSSÓIS ) • FUMOS • POEIRAS • FIBRAS • MICROORGANISMOS

  5. TAMANHO DE PARTÍCULAS • POEIRAS : < 100 MICRA • FUMOS : < 1 MICRON • VAPOR : 0.001 A 10 MICRA • MICROORGANISMOS : • BACTÉRIAS: 0.4 A 5 MICRA • FUNGOS : 10 A 100 MICRA

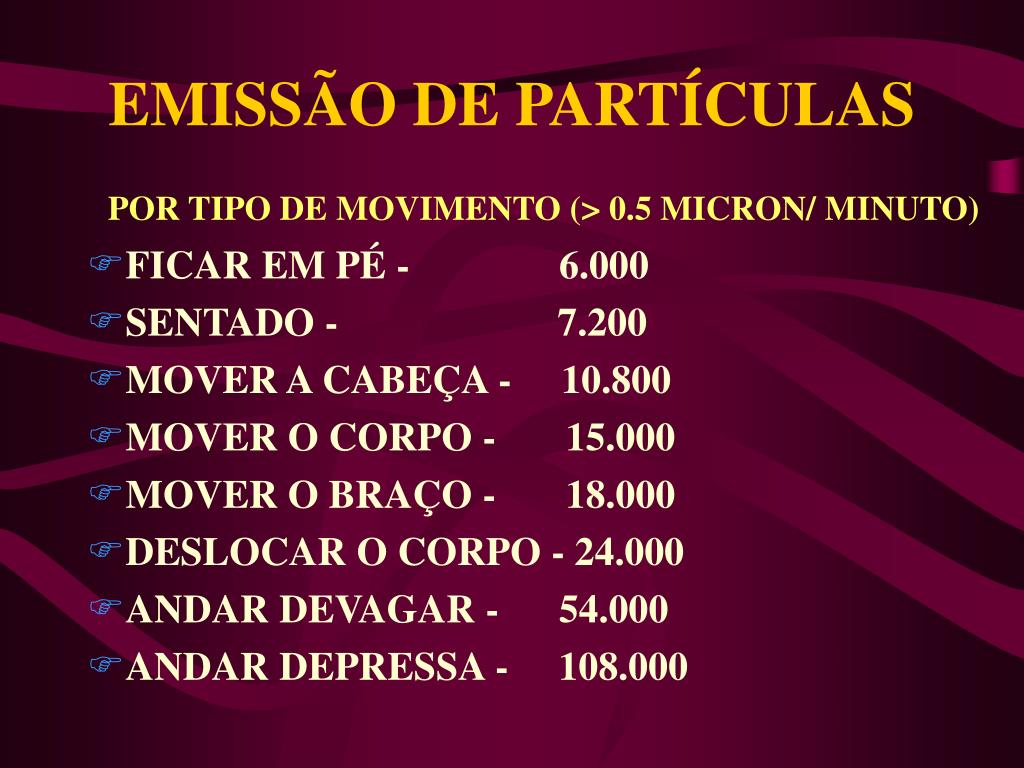

  6. EMISSÃO DE PARTÍCULAS POR TIPO DE MOVIMENTO (> 0.5 MICRON/ MINUTO) • FICAR EM PÉ - 6.000 • SENTADO - 7.200 • MOVER A CABEÇA - 10.800 • MOVER O CORPO - 15.000 • MOVER O BRAÇO - 18.000 • DESLOCAR O CORPO - 24.000 • ANDAR DEVAGAR - 54.000 • ANDAR DEPRESSA - 108.000

  7. OBSERVAÇÕES • 99% das partículas na atmosfera < 1 micron • Partículas de 1 a 10 micra caem com velocidade constante. • Ar de ambientes distantes das cidades 600.00 a 1.000.000 de partículas > 0.3 micron / pé cúbico de ar. • Sala com fumaça de cigarro :aprox. 30.000.000 de partículas / pé cúbico de ar .

  8. CONTAMINAÇÃO ATRAVÉS DAS PESSOAS DE 1.500 a 5.000 UFC / MINUTO ( média ) • FONTES : • FALA • TOSSE • ESPIRRO • DESCAMAÇÃO • COURO CABELUDO

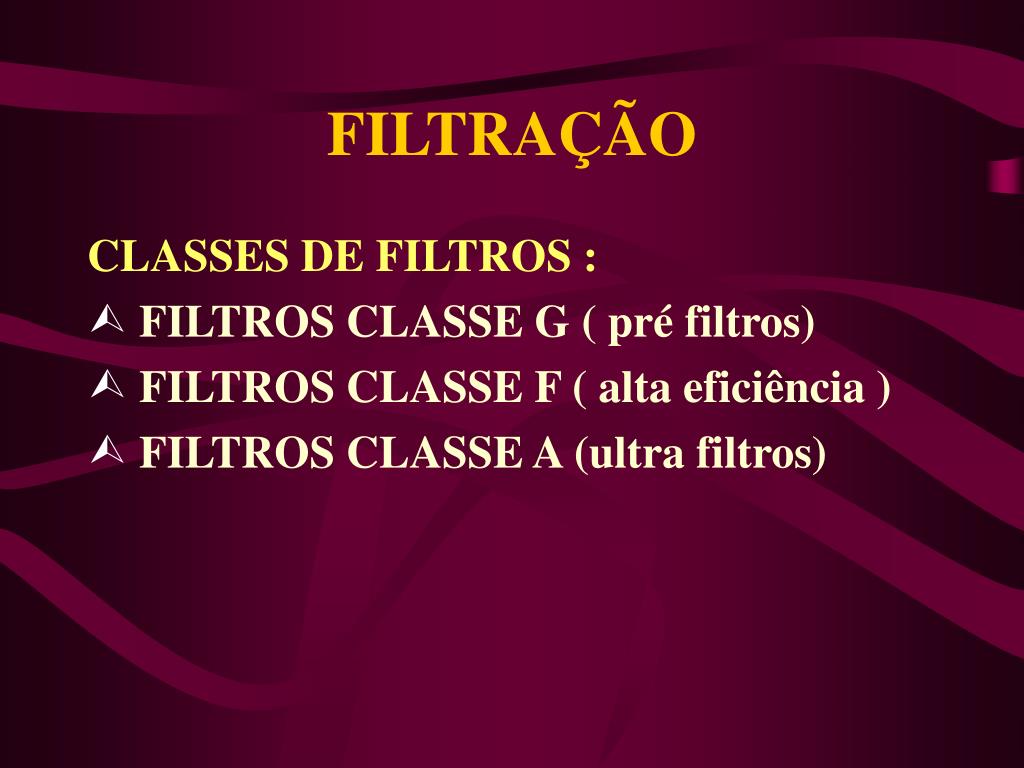

  9. FILTRAÇÃO CLASSES DE FILTROS : • FILTROS CLASSE G ( pré filtros) • FILTROS CLASSE F ( alta eficiência ) • FILTROS CLASSE A (ultra filtros)

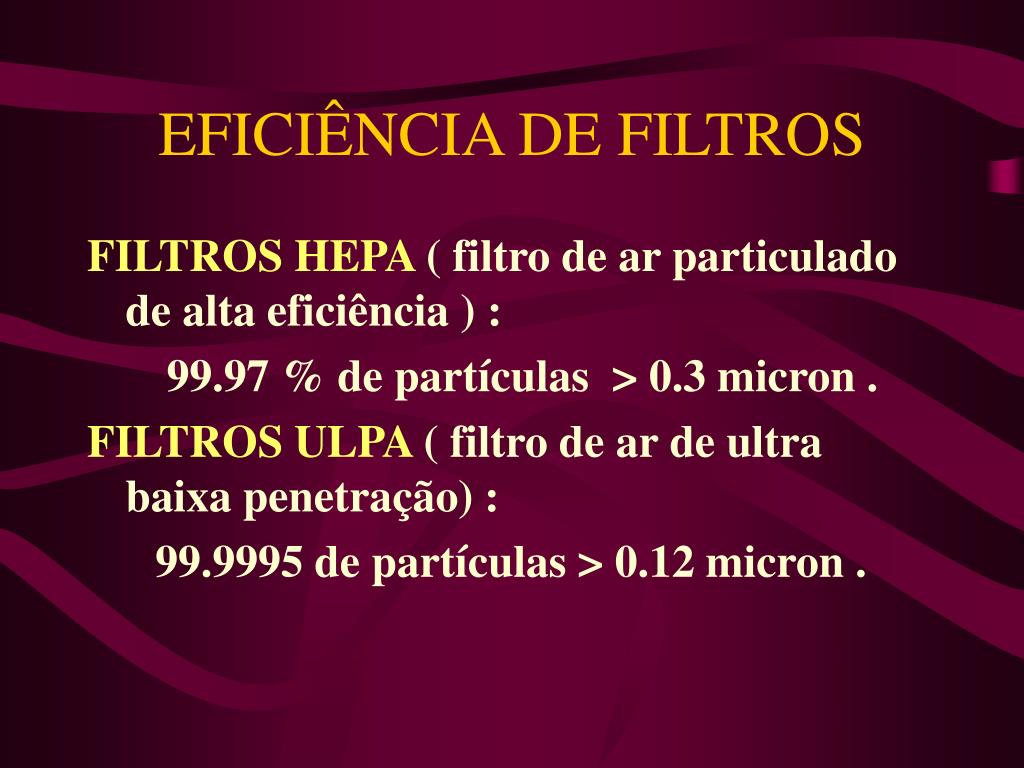

  10. EFICIÊNCIA DE FILTROS FILTROS HEPA ( filtro de ar particulado de alta eficiência ) : 99.97 % de partículas > 0.3 micron . FILTROS ULPA ( filtro de ar de ultra baixa penetração) : 99.9995 de partículas > 0.12 micron .

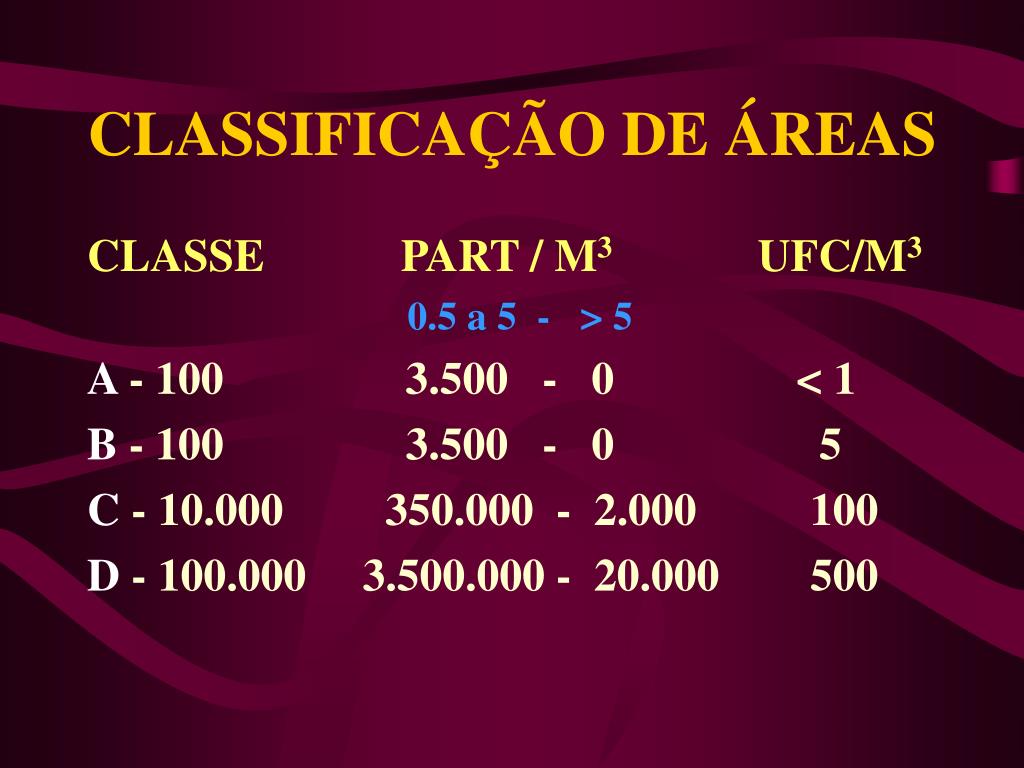

  11. CLASSIFICAÇÃO DE ÁREAS CLASSE PART / M3 UFC/M3 0.5 a 5 - > 5 A - 100 3.500 - 0 < 1 B - 100 3.500 - 0 5 C - 10.000 350.000 - 2.000 100 D - 100.000 3.500.000 - 20.000 500

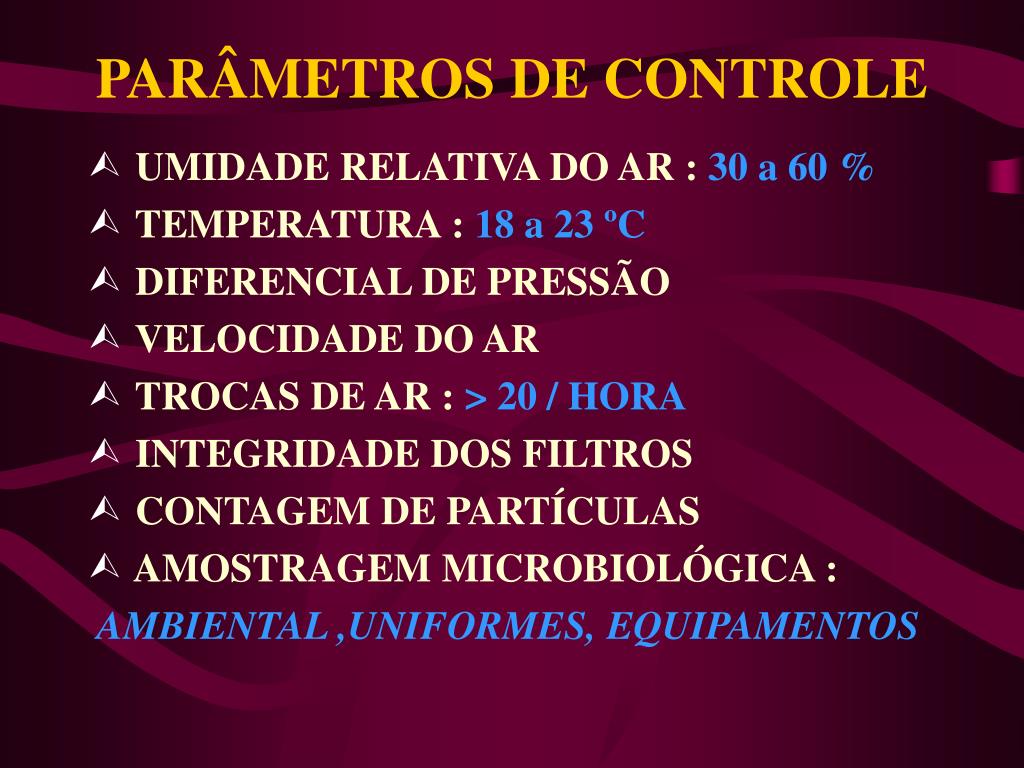

  12. PARÂMETROS DE CONTROLE • UMIDADE RELATIVA DO AR : 30 a 60 % • TEMPERATURA : 18 a 23 ºC • DIFERENCIAL DE PRESSÃO • VELOCIDADE DO AR • TROCAS DE AR : > 20 / HORA • INTEGRIDADE DOS FILTROS • CONTAGEM DE PARTÍCULAS • AMOSTRAGEM MICROBIOLÓGICA : AMBIENTAL ,UNIFORMES, EQUIPAMENTOS

  13. PARÂMETROS DE CONTROLE • RODÍZIO DE SANEANTES • EFICIÊNCIA DOS SANEANTES • TREINAMENTO DE PESSOAL
