1 / 51

矩阵计算基础知识

矩阵计算基础知识. 向量 矩阵 矩阵转置 矩阵相乘 矩阵微分 矩阵求逆 特殊矩阵 Matlab 矩阵计算. 第五章 条件平差. 第一讲 条件平差原理 第二讲 条件方程 第三讲 精度评定 第四讲 公式汇编和条件平差示例. 观测值 改正数 观测值平差值 权阵. 第一讲 条件平差原理. 一、条件平差 在一般情况下，若有 n 个观测值，必要观测数为 t ，多余观测数为 r ，则在 n 个观测量真值之间存在的 r 个关系式可以写成 :. 以条件方程为函数模型的平差方法，称为条件平差法。. 二、条件平差函数模型. 函数模型. 随机模型.

leo-price
Download Presentation

矩阵计算基础知识

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

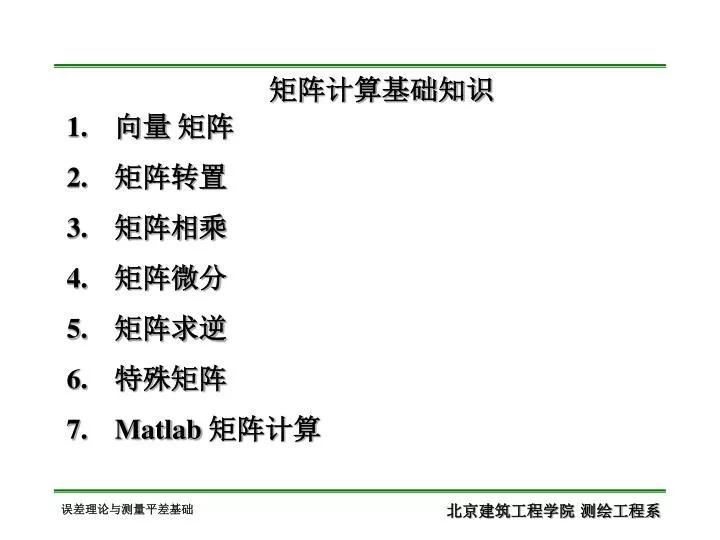

  1. 矩阵计算基础知识 • 向量 矩阵 • 矩阵转置 • 矩阵相乘 • 矩阵微分 • 矩阵求逆 • 特殊矩阵 • Matlab 矩阵计算

  2. 第五章 条件平差 第一讲 条件平差原理 第二讲 条件方程 第三讲 精度评定 第四讲 公式汇编和条件平差示例

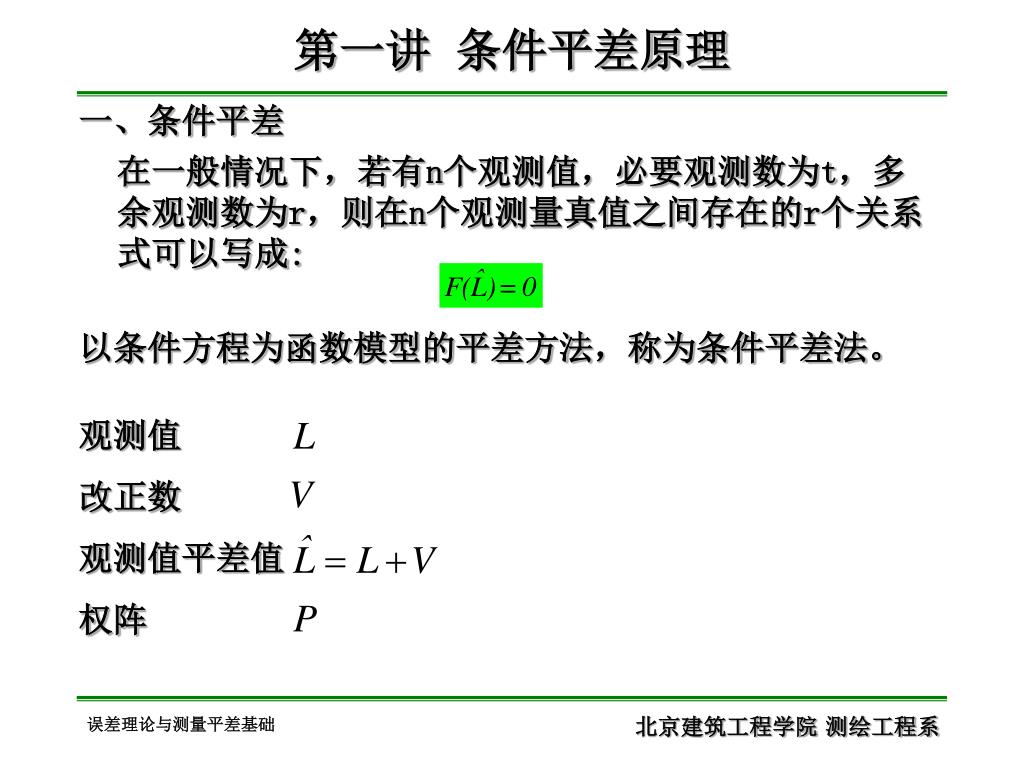

  3. 观测值 改正数 观测值平差值 权阵 第一讲 条件平差原理 一、条件平差 在一般情况下，若有n个观测值，必要观测数为t，多余观测数为r，则在n个观测量真值之间存在的r个关系式可以写成: 以条件方程为函数模型的平差方法，称为条件平差法。

  4. 二、条件平差函数模型 函数模型 随机模型 最小二乘准则

  5. 观测值 观测值平差值 观测值的改正数 观测值协因数阵 观测值权阵 单位权中误差 系数阵 常数项 法矩阵 条件平差涉及的基本符号的涵义： n 观测值个数 t 必要观测数 r多余观测数，r=n-t

  6. 三、基础方程及其解其解 构造函数式按求解条件极值的拉格朗日乘数法构造函数式，组成新的函数： 对其求导可得 改正数方程

  7. 基础方程 法方程式

  8. 求解法方程，求的联系数K 回代求解观测值改正数 观测值平差值

  9. 首先确定条件方程的个数 r=n-t • 列出平差值条件方程式， • 列出改正数条件方程 • 定观测值的权阵P • 组成法方程式 • 求出联系数k值 • 求改正数V值 • 求出平差值 • 检核 四、条件平差的计算步骤

  10. 1.列条件方程式 r=n-t=3-2=1 平差值条件方程 改正数条件方程 写成矩阵形式 确定权阵

  11. 2.组成法方程式 3.求联系数K

  12. 4.求改正数 V 5.求平差值

  13. 二、测角网条件平差 测角网平差知识要点 1.三角网平差的目的和作用： 求待定点平面坐标，并进行精度评定 2.三角网观测值：全部是角度观测值 3.三角网的基准数据 4个 位置基准2个（任意一点的坐标） 方位基准1个（任意一条边的方位角） 长度基准1个（任意一条边的边长）。

  14. 三角形 大地四边形 扇形 中心多边形 4.三角网的类型 （复杂三角网由以下几种基本网形构成） 单三角形 大地四边形 中点多边形 组合图形

  15. 5.三角网中必要观测数t 的确定 6. 测角网条件方程式种类 图形条件（内角和条件）：三角形三内角和等于180度； 􀂾 圆周条件（水平条件）：圆周角等于360度； 􀂾 极条件（边长条件）：由不同推算路线得到的同一边的边长相等。 p控制网总点数 t必要观测数据个数 r多余观测数据个数 q多余起算数据个数

  16. 7 测角网列条件的原则： 将复杂图形分解成典型图形 条件类型：图形条件、圆周条件 、极条件、固定方位条件、固定边长条件、固定坐标条件 三角形 大地四边形 扇形 中心多边形

  17. 四、条件方程线性化 1、问题的提出 由前面列出的条件方程知，水准网平差的条件方程，以及三角网平差中的图形条件和圆周条件、单导线中的方位角条件等都是线性方程。而极条件、坐标条件等都是非线性条件。因为条件平差中要求条件方程必须为线性形式，所以，平差前必须将非线性条件转化为线性条件。这一转化工作称为非线性条件方程的线性化。 2、线性化的方法 将非线性条件方程按台劳级数展开，略去二阶以上各项，即得 条件方程的线性形式。

  18. 五、测角网条件平差示例 根据角度交会的原理知，为了确定C、D两点的平面坐标，必要观测t=4，例如测量a1和b1可计算D点坐标，再测量a2和c2可确定待定点C。于是，图5-4的多余观测数r=n-t=9-4=5。故总共应列出5个条件方程。 测角网的基本条件方程有三种类型 图形条件 圆周条件 极条件

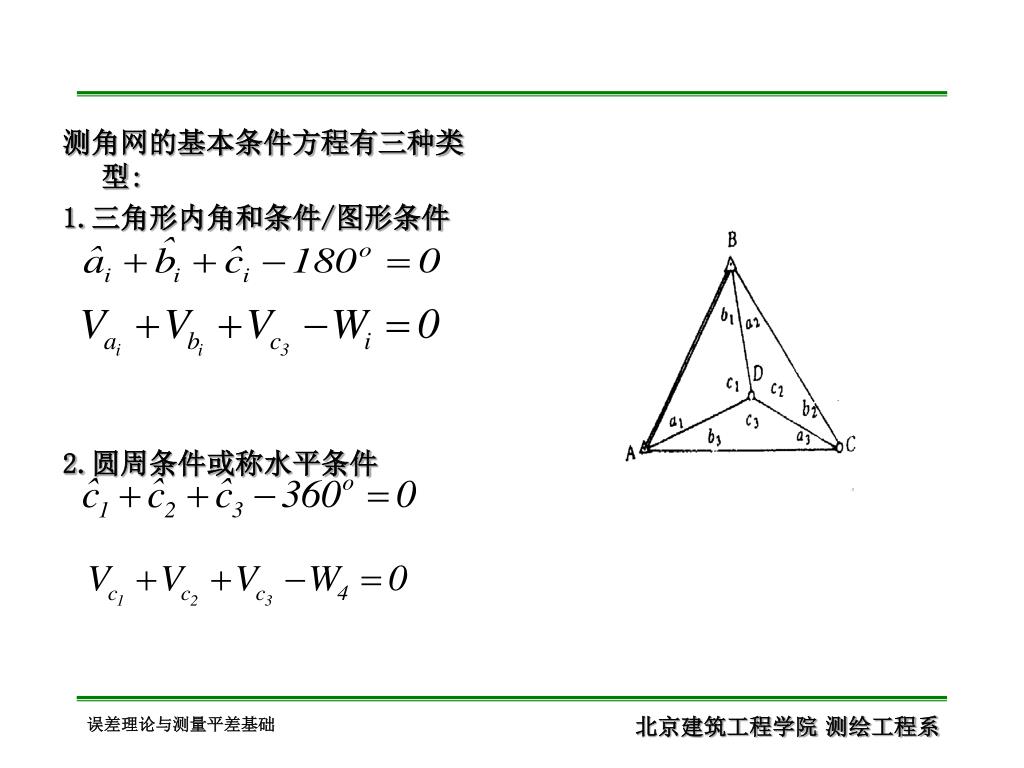

  19. 测角网的基本条件方程有三种类型: 1.三角形内角和条件/图形条件 2.圆周条件或称水平条件

  20. 3.极条件或称边长条件:

  21. 极条件方程线性化：按函数模型线性方法，将上式用极条件方程线性化：按函数模型线性方法，将上式用 台劳公式展开取至一次项，即可得线性形式的极条件 方程。

  22. 第三节 精度评定 精度平度的内容：评定观测值的精度、评定观测 值函数的精度，这里主要指角度观测值的精度，待定点 坐标的点位精度。 • 观测值L的精度 • 单位权方差的估值

  23. 3.基本向量 Z的协因数阵 基本向量的表达式

  24. 3.基本向量 Z的协因数阵 1).已知量及其协因数阵 2).基本向量的表达式 3).基本向量的统一表达式

  25. 表达式比较复杂分开求解 L、W、K、V及相互间的协因数阵

  26. 4.平差值函数的协因数及其中误差 为了计算某一平差值函数的中误差，当单位权中误差求出以后，如果知道它们的协因数，其中误差也就知道了.

  27. 用观测值L算出的偏导数值 协因数传播律可得 平差值函数中误差为

  28. 第四节 测角网条件平差示例

  29. 第四节 测角网平差值函数协因数 在条件平差中，经平差计算，首先得到的是各个观测量的平差值。但是水准网平差后要求得到的是各待定点的平差高程，测角网平差后则要知道点的坐标、边长和方位角等。这些都是观测值平差值的函数，如何计算平差值的函数的协因数，进而求得点位坐标的精度，下面以图为例讲解要讨论的问题。

  30. 就函数形式来说，第一种是线性的，第二、三种都是非线性的，可以对其线性化，采用协因数传播率求平差值函数的的权函数就函数形式来说，第一种是线性的，第二、三种都是非线性的，可以对其线性化，采用协因数传播率求平差值函数的的权函数

  31. 平差值函数为 将上式取全微分 则线性化后的函数形式为

  32. 第五讲 主要公式汇编 数学模型 条件方程： 法方程及其解： 改正数方程： 观测量平差值：

  33. 平差值函数： 其权函数式： 单位权方差的估值： 平差值函数的方差：

  34. 第六节 测角网条件平差示例 • 如图测角控制网，ＡＢ为已知控制点，其边长为１０００．００ｍ，观测六个角度观测值，

  35. 第四节 测角网条件平差示例 1.分析 列平差值条件方差 2. 列改正数条件方差 3. 确定权阵

  36. 4.组成法方程

  37. 5.求改正数 观测值平差值

  38. 求单位权中误差
