第一段 寶修路 ( 公埔圳旁 ). 第一段 寶修路 ( 公埔圳旁 ) 方案B — 現況. 第一段 寶修路 ( 公埔圳旁 ) 方案 A— 單邊植樹. 第一段 寶修路 ( 公埔圳旁 ) 方案B — 單邊植樹 + 緩衝綠帶. 第一段 寶修路 ( 公埔圳旁 ) 方案B — 現況. 農田. 水溝. 道路. 植穴. 水圳. 道路. 65. 440. 80. 第一段 寶修路 ( 公埔圳旁 ) 方案A. 規畫設計說明 道路 440 公分寬縮減為 400 公分寬 單邊種行道樹 -- 植穴原本 80 公分寬擴寬為 120 公分寬. 道路. 植穴. 農田.

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

PowerPoint Slideshow about ' 第一段 寶修路 ( 公埔圳旁 )' - leo-huffman


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript
slide5

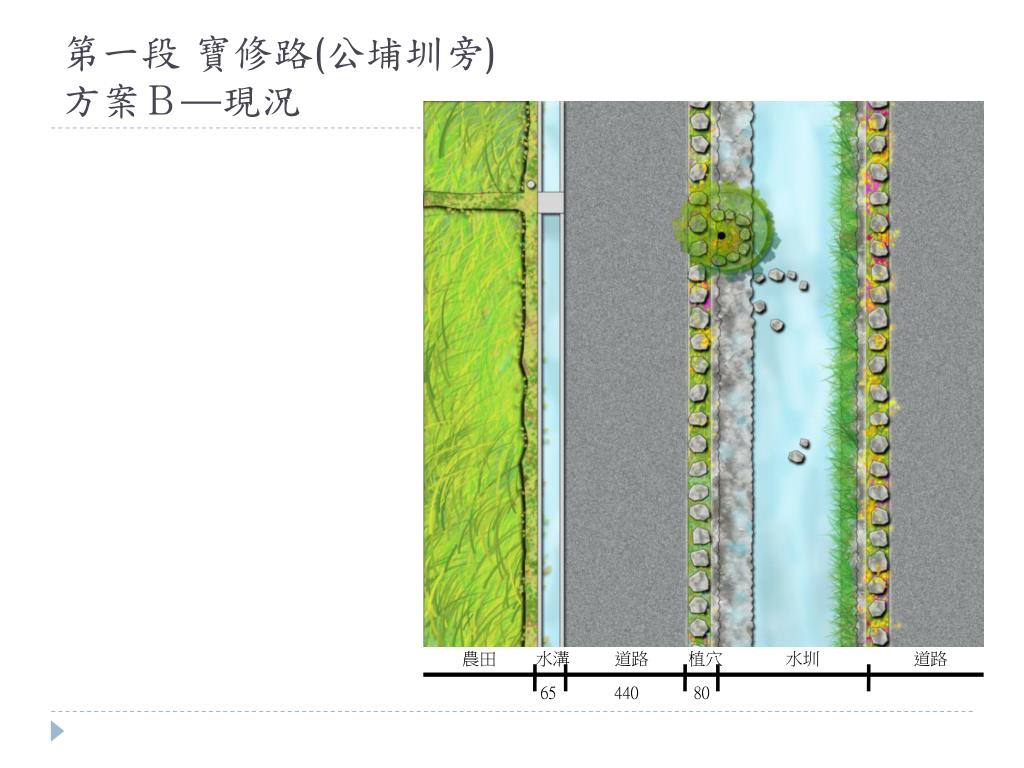

第一段 寶修路(公埔圳旁) 方案B—現況

農田

水溝

道路

植穴

水圳

道路

65

440

80

slide6

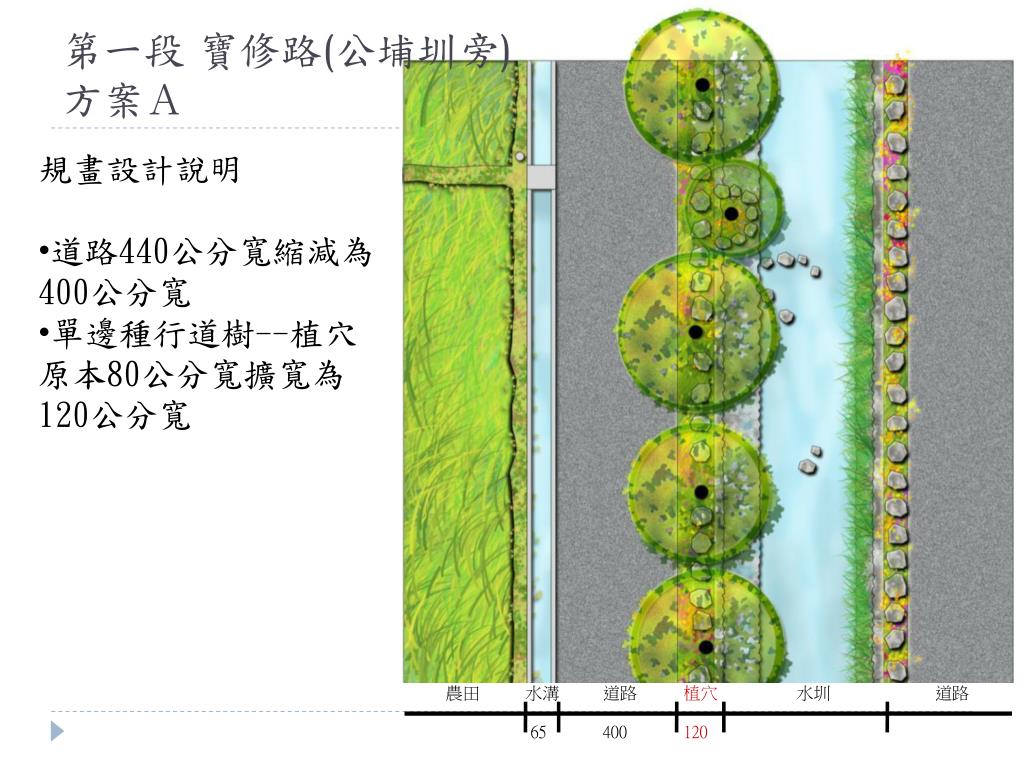

第一段 寶修路(公埔圳旁) 方案A
  • 規畫設計說明
  • 道路440公分寬縮減為400公分寬
  • 單邊種行道樹--植穴原本80公分寬擴寬為120公分寬

道路

植穴

農田

水溝

水圳

道路

400

120

65

slide7

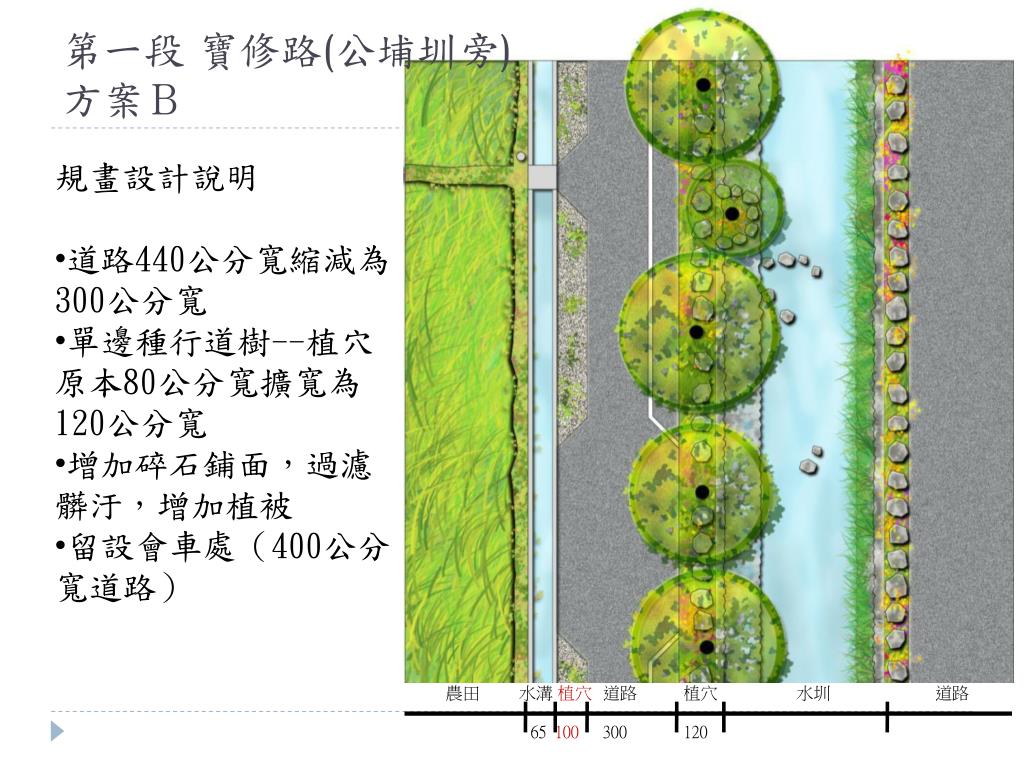

第一段 寶修路(公埔圳旁) 方案B
  • 規畫設計說明
  • 道路440公分寬縮減為300公分寬
  • 單邊種行道樹--植穴原本80公分寬擴寬為120公分寬
  • 增加碎石鋪面,過濾髒汙,增加植被
  • 留設會車處(400公分寬道路)

植穴

道路

植穴

農田

水溝

水圳

道路

300

120

65

100

slide8

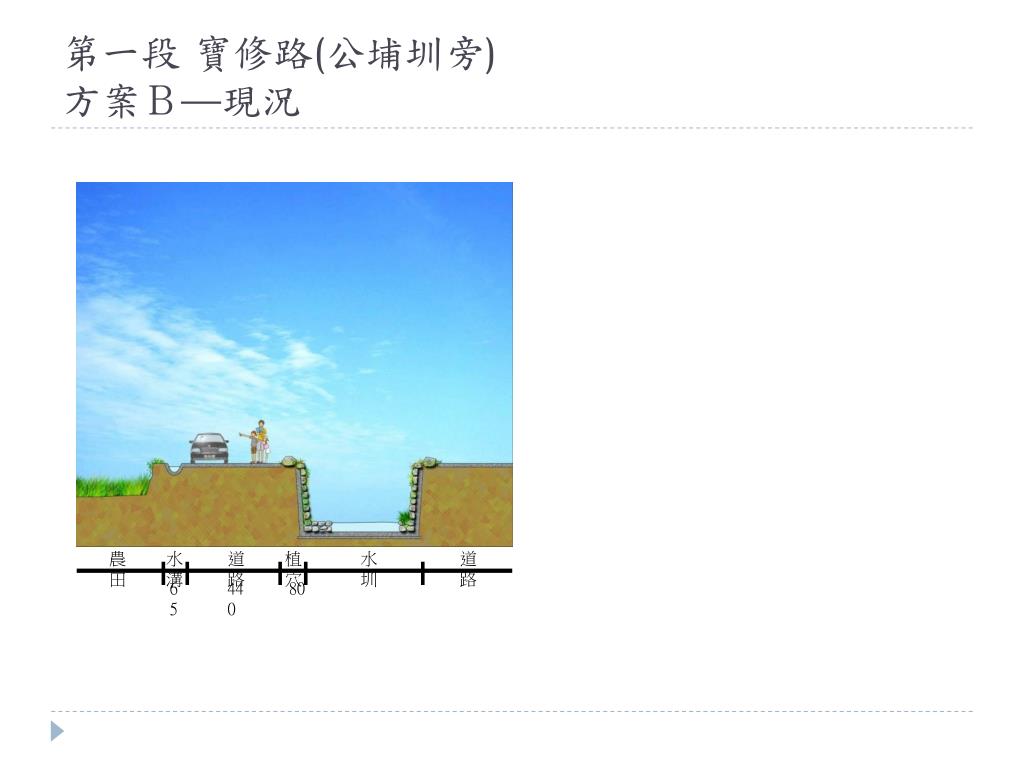

第一段 寶修路(公埔圳旁) 方案B—現況

農田

水溝

道路

植穴

水圳

道路

65

440

80

slide9

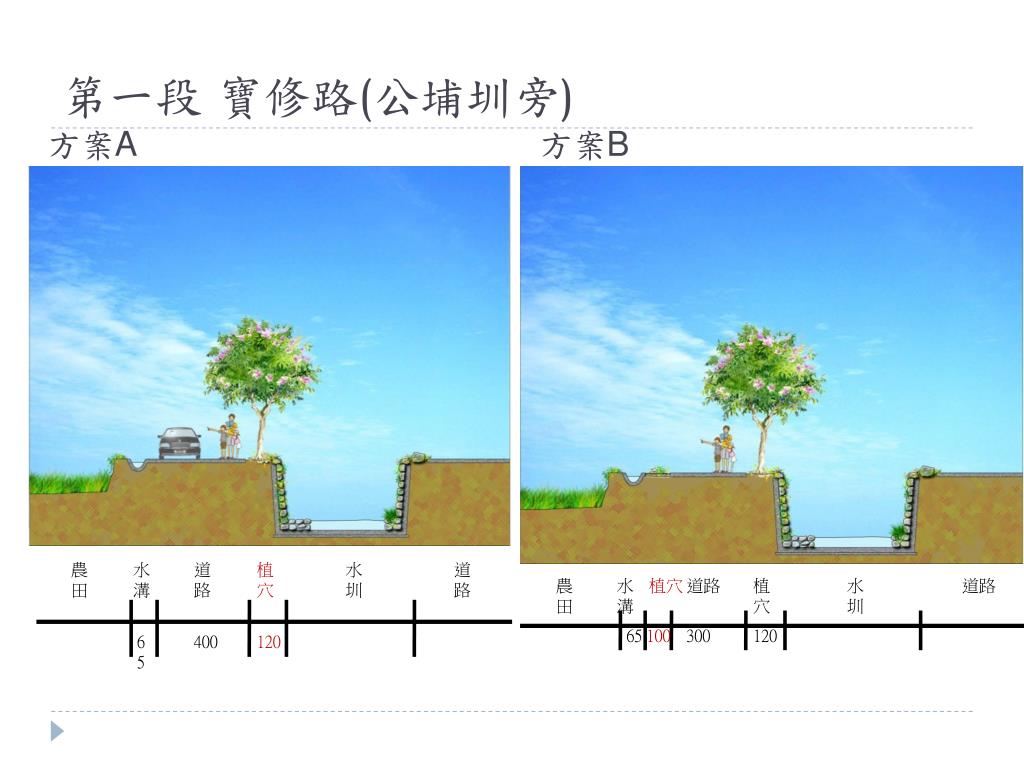

第一段 寶修路(公埔圳旁)

方案A

方案B

農田

水溝

植穴

道路

植穴

水圳

道路

農田

水溝

道路

植穴

水圳

道路

65

300

120

100

65

400

120

slide10

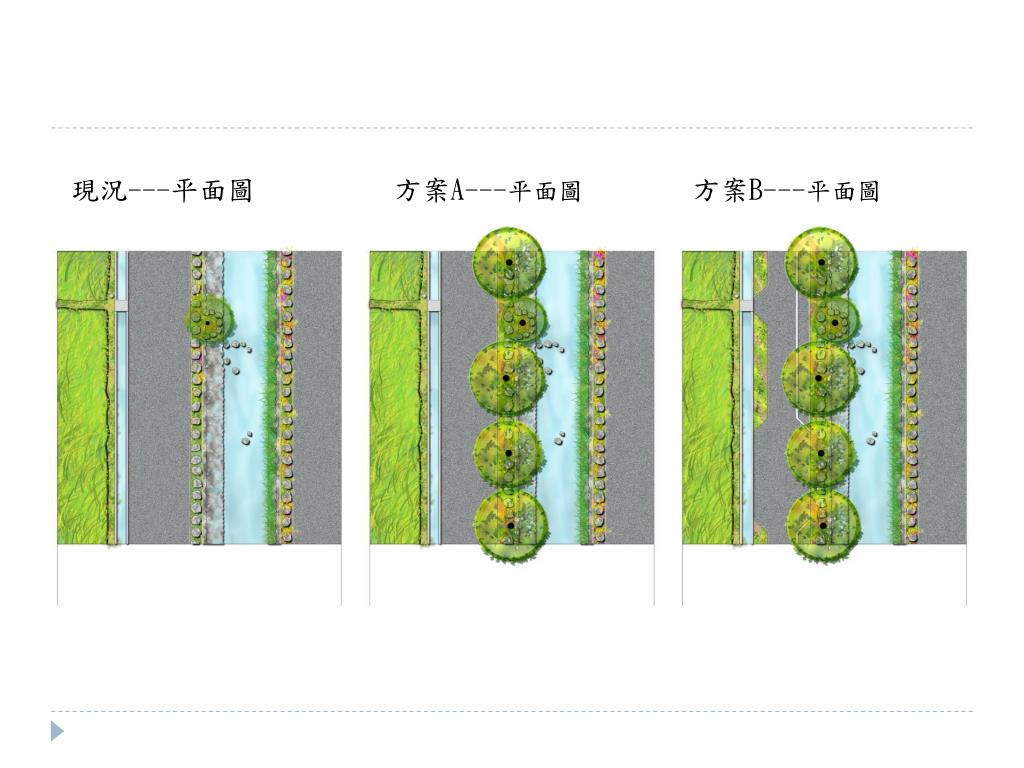

現況---平面圖

方案A---平面圖

方案B---平面圖

slide12
第二段 寶君一路現況

水溝

農田

農田

水溝

道路

570

65

65

slide13
第二段 寶君一路方案A

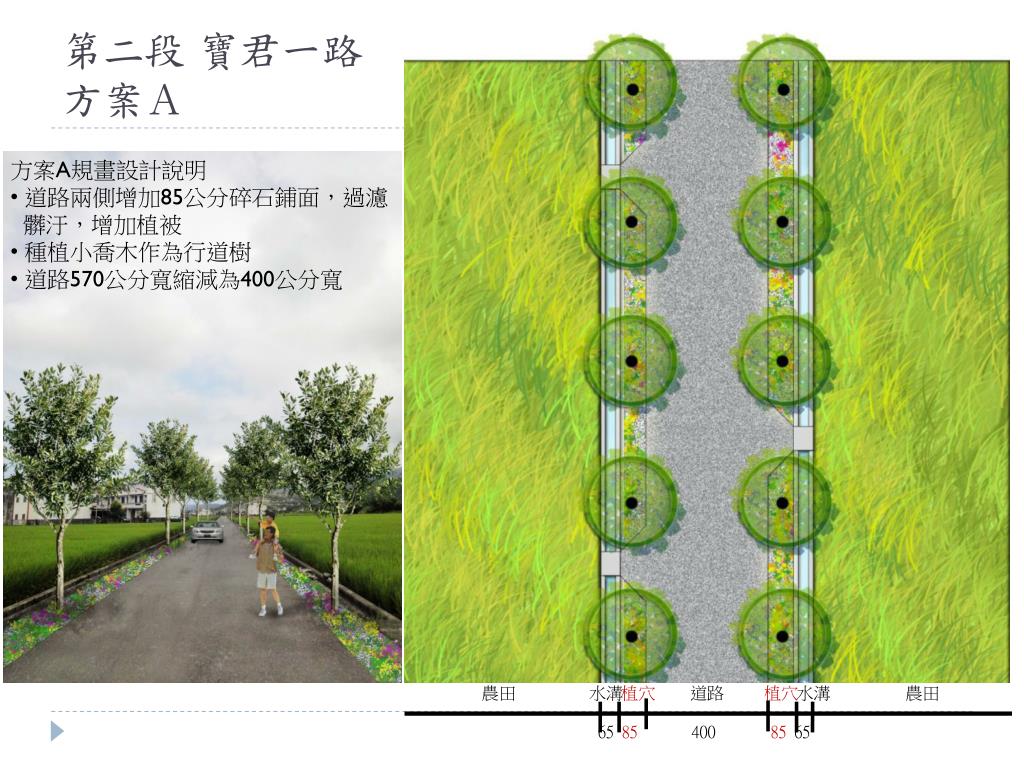

  • 方案A規畫設計說明
  • 道路兩側增加85公分碎石鋪面,過濾
  • 髒汙,增加植被
  • 種植小喬木作為行道樹
  • 道路570公分寬縮減為400公分寬

水溝

農田

農田

水溝

植穴

道路

植穴

400

65

85

85

65

slide14

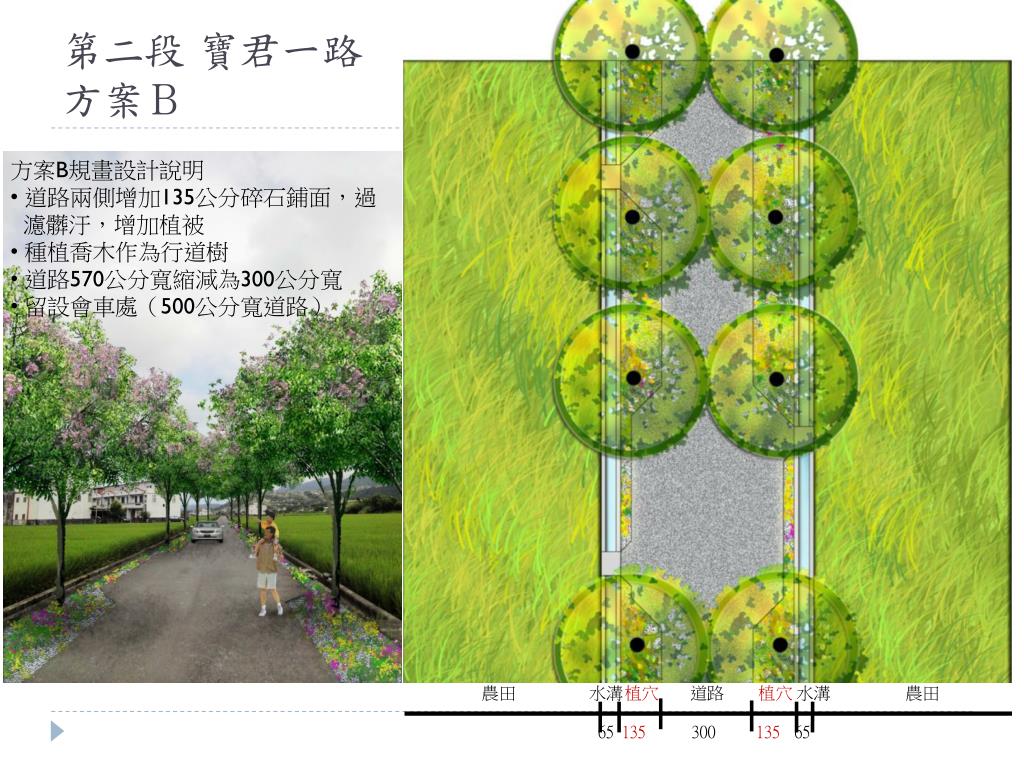

第二段 寶君一路方案B
  • 方案B規畫設計說明
  • 道路兩側增加135公分碎石鋪面,過
  • 濾髒汙,增加植被
  • 種植喬木作為行道樹
  • 道路570公分寬縮減為300公分寬
  • 留設會車處(500公分寬道路)

水溝

農田

農田

水溝

植穴

道路

植穴

300

65

65

135

135

slide15
第二段 寶君一路現況

水溝

農田

農田

水溝

道路

570

65

65

slide16

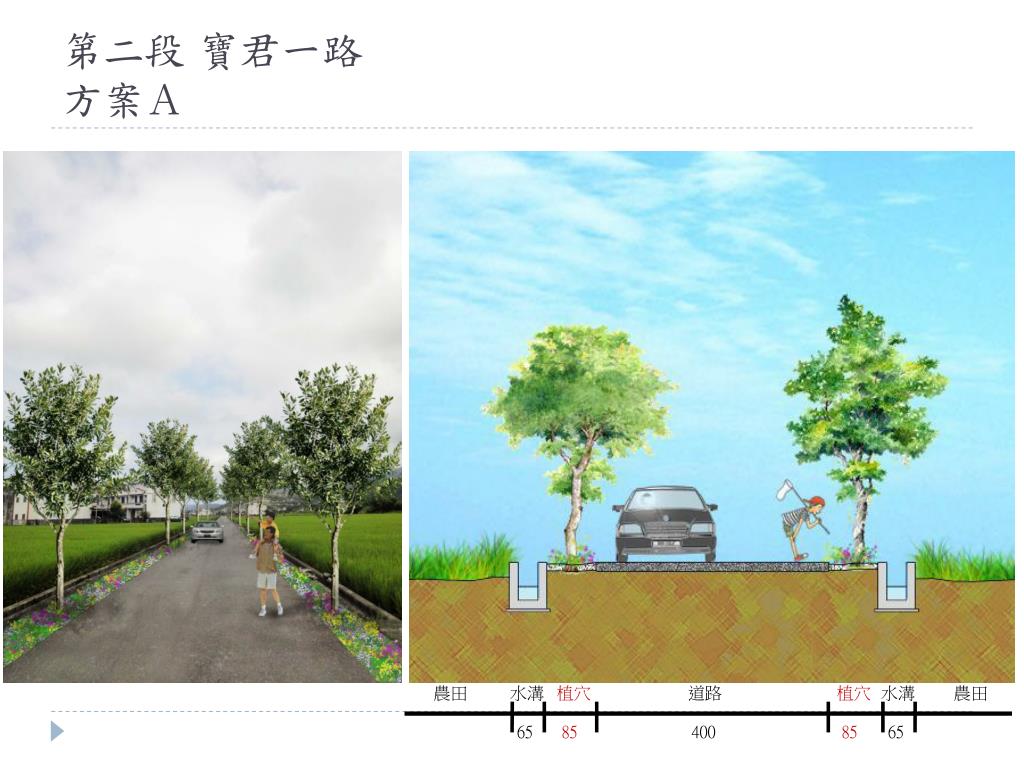

第二段 寶君一路方案A

水溝

農田

農田

水溝

植穴

道路

植穴

400

65

85

85

65

slide17

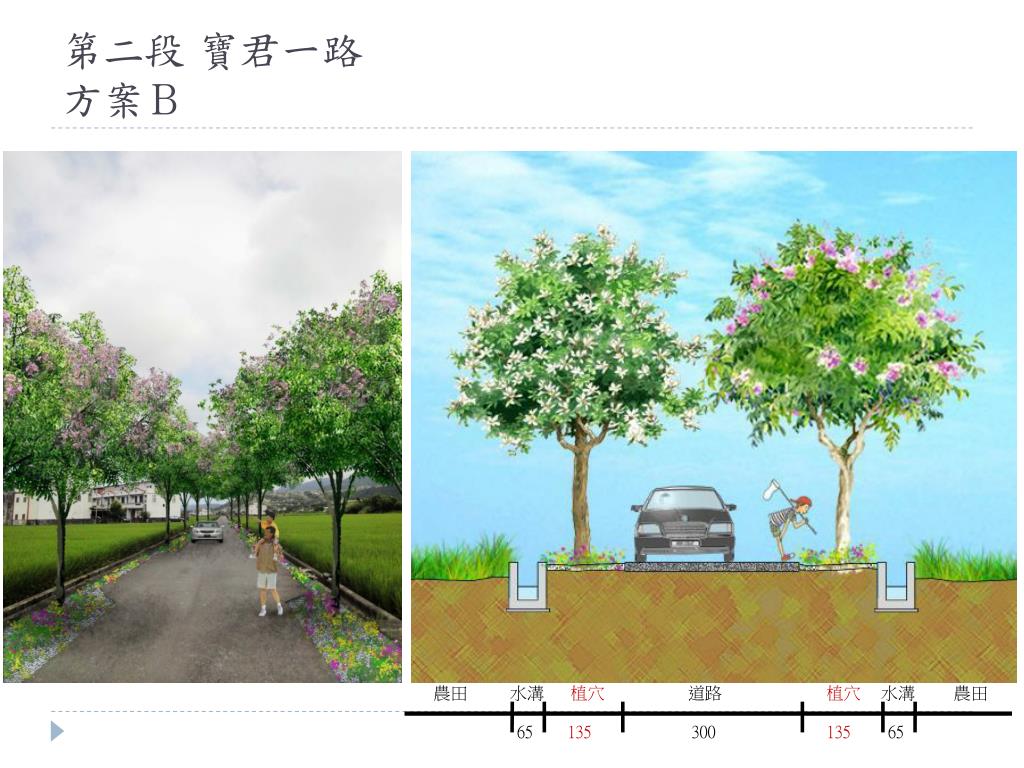

第二段 寶君一路方案B

水溝

農田

農田

水溝

植穴

道路

植穴

300

65

135

135

65

slide18
第二段 寶君一路

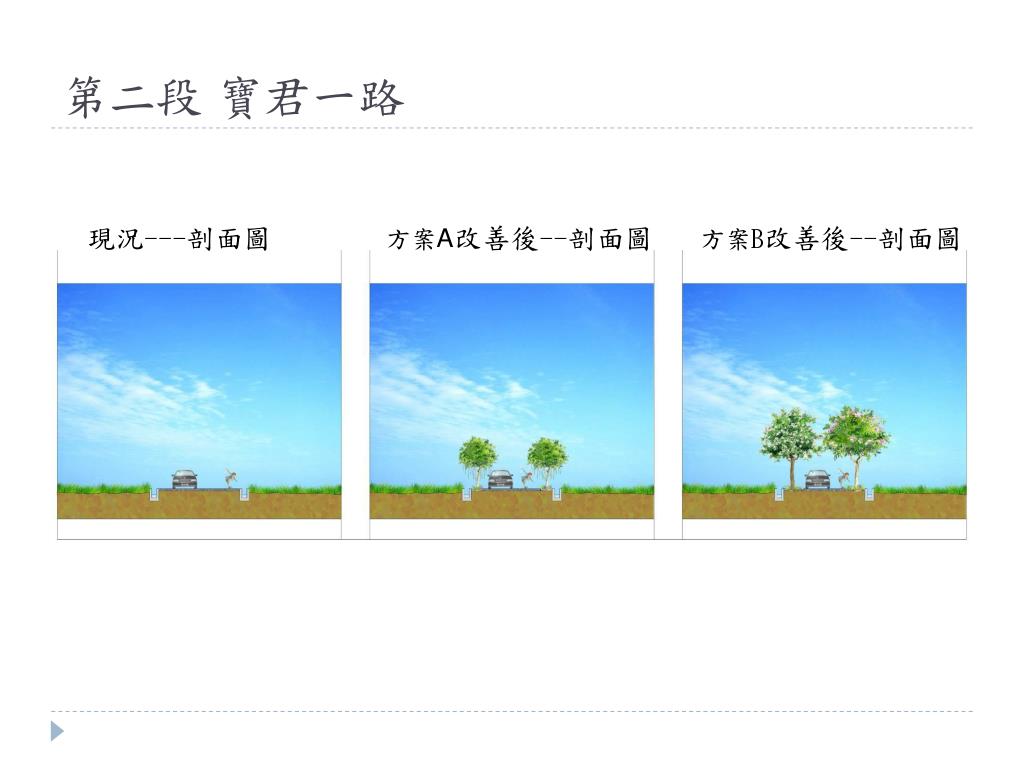

現況---剖面圖

方案A改善後--剖面圖

方案B改善後--剖面圖

slide23
第三段 寶君路

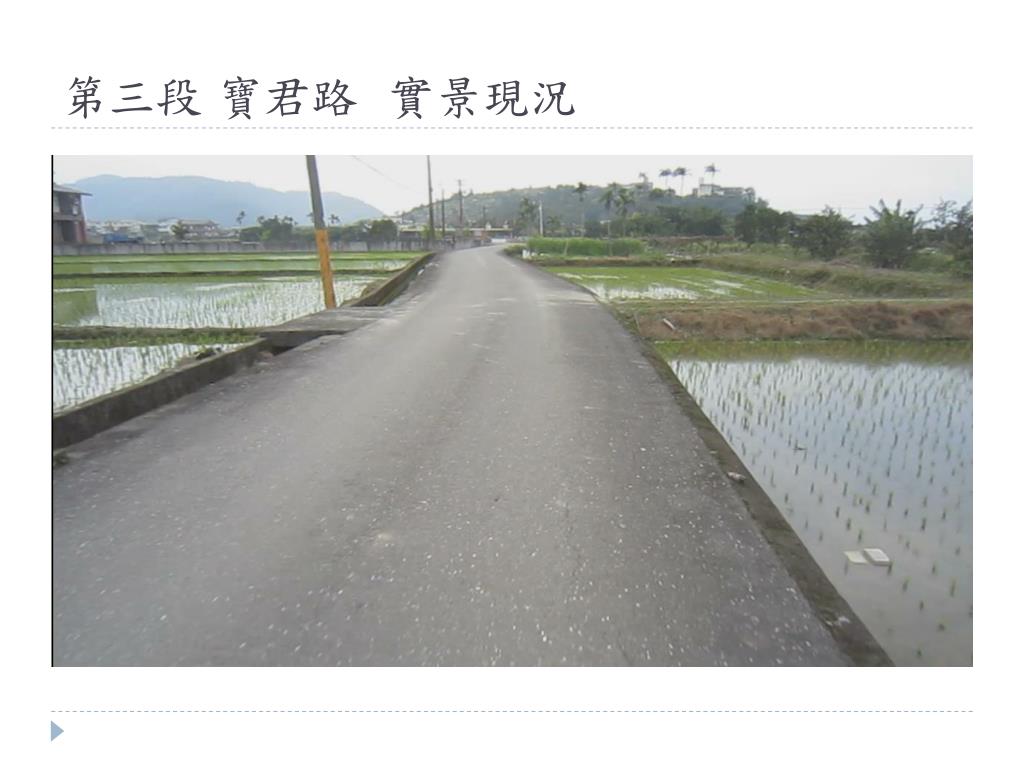

現況---平面圖

單邊植樹---平面圖

slide24
第三段 寶君路

現況---剖面圖

單邊植樹---剖面圖

slide27
第三段 寶君路

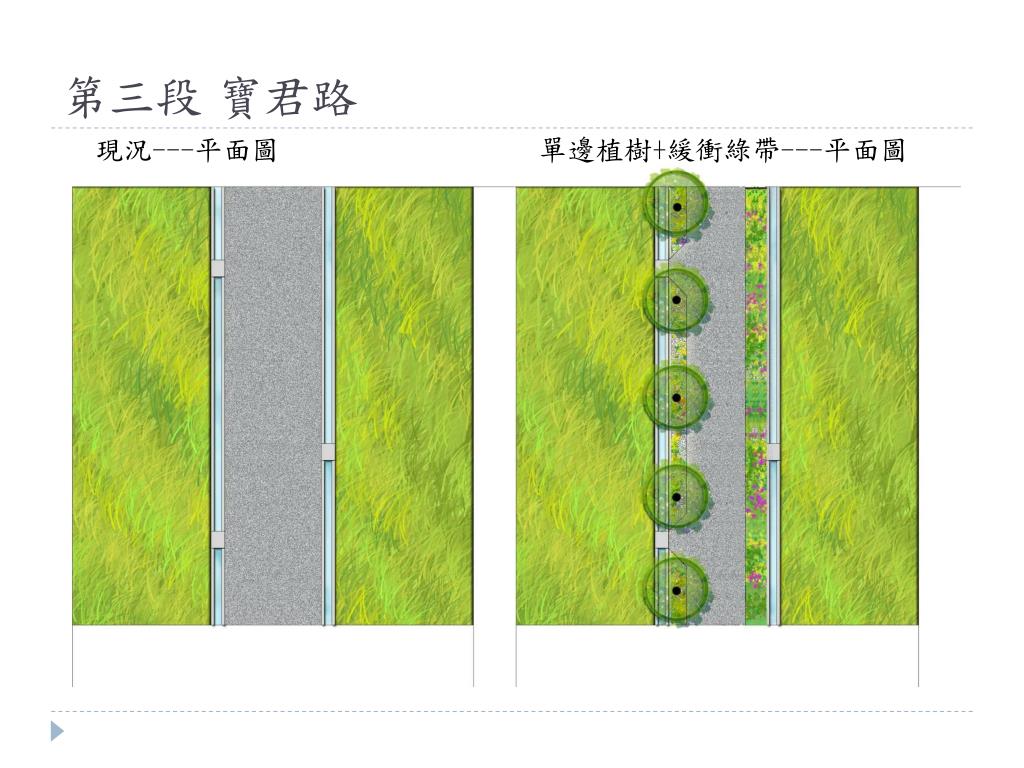

現況---平面圖

單邊植樹+緩衝綠帶---平面圖

slide28
第三段 寶君路

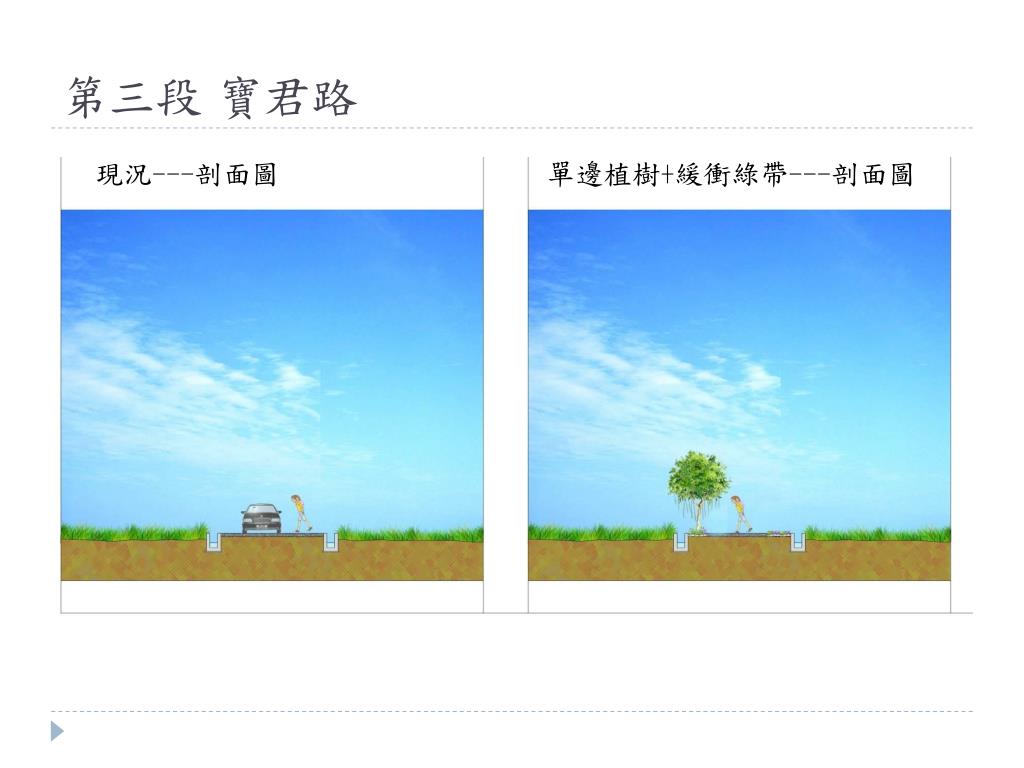

現況---剖面圖

單邊植樹+緩衝綠帶---剖面圖
