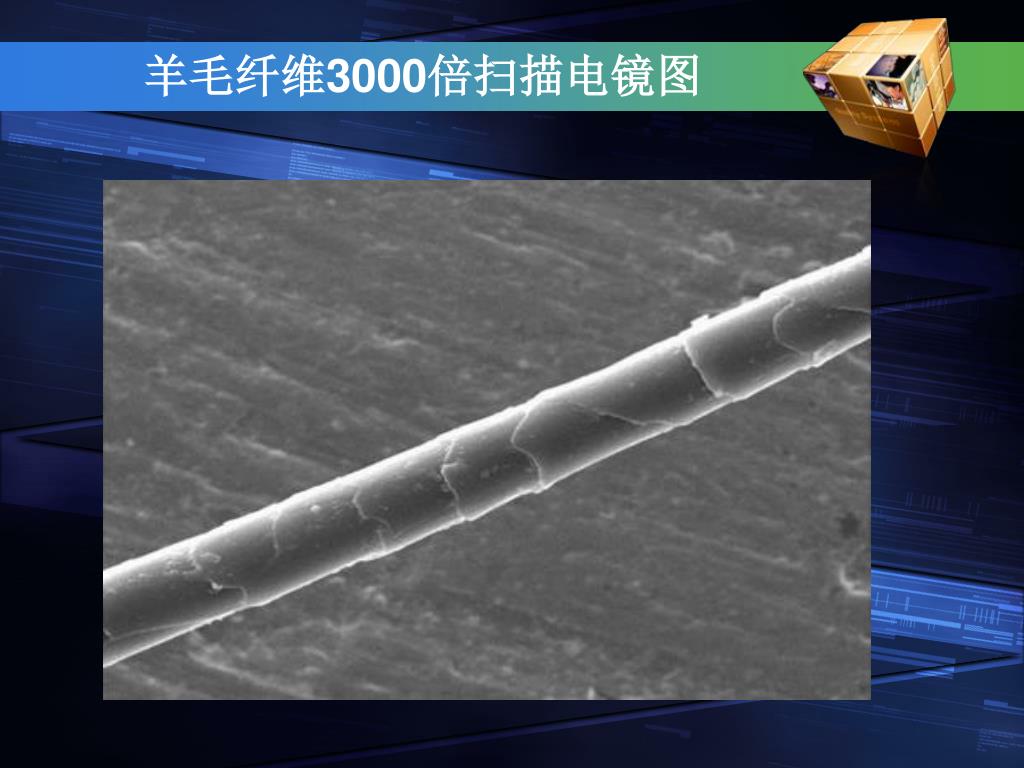

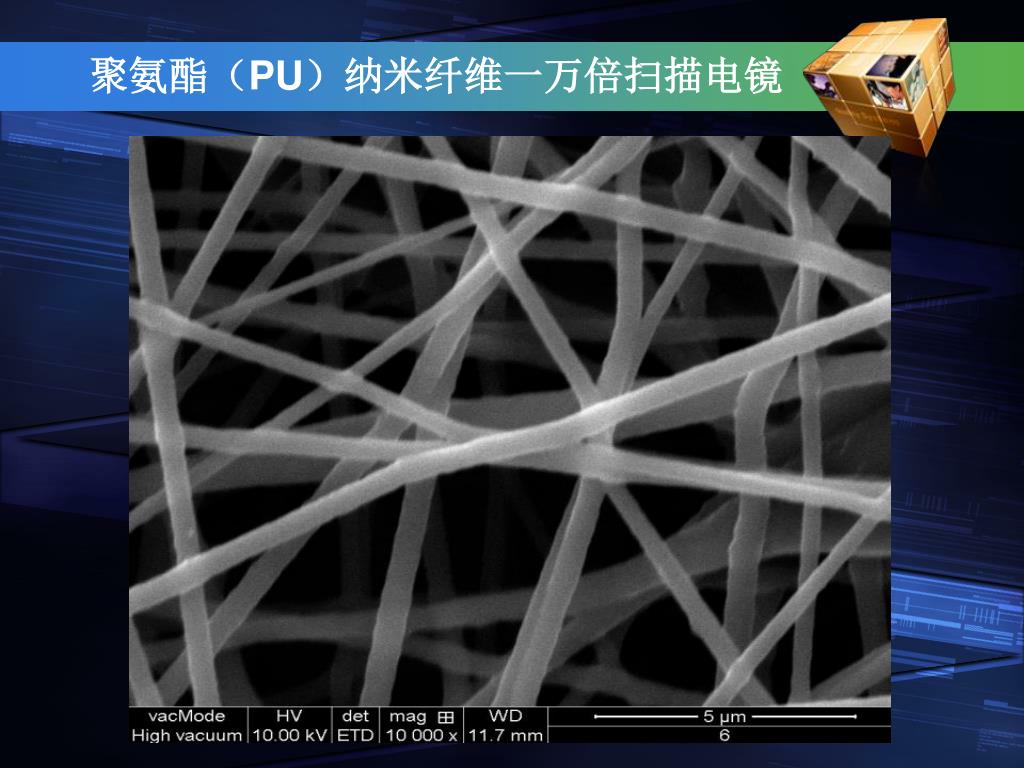

纺织测试技术. 微观测试技术. 一、纤维材料微观形态测试技术. 光学显微镜. 扫描电子显微镜. 显微镜. 原子力显微镜. 透射电子显微镜. 扫描隧道显微镜. 光学显微镜. 扫描电子显微镜（ SEM ）. 制样简单. 1. 放大倍数在大范围内连续可调. 2. 图像立体感强. 3. 分辨本领高. 4. 扫描电子显微镜性能优势. 羊毛纤维 3000 倍扫描电镜图. 聚氨酯（ PU ）纳米纤维一万倍扫描电镜. 透射电子显微镜（ TEM ）. 一般形貌观察. 物相分析. 元素分布分析. 确定晶体结构. 分析样品微区化学成分.
E N D
纺织测试技术 微观测试技术

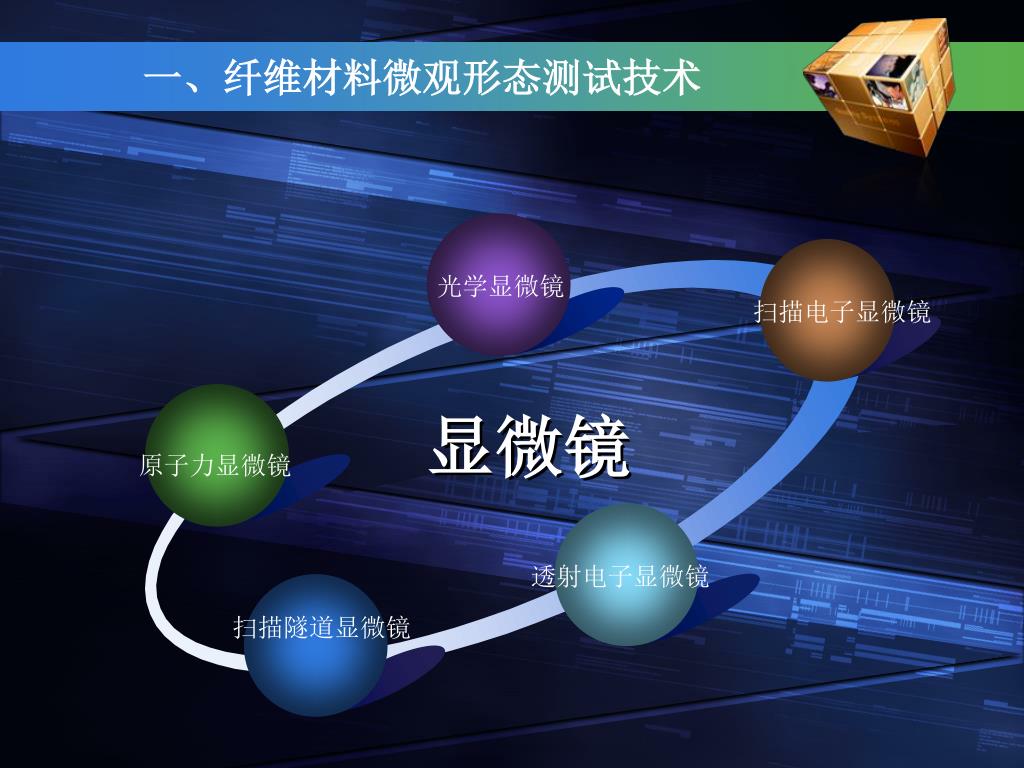

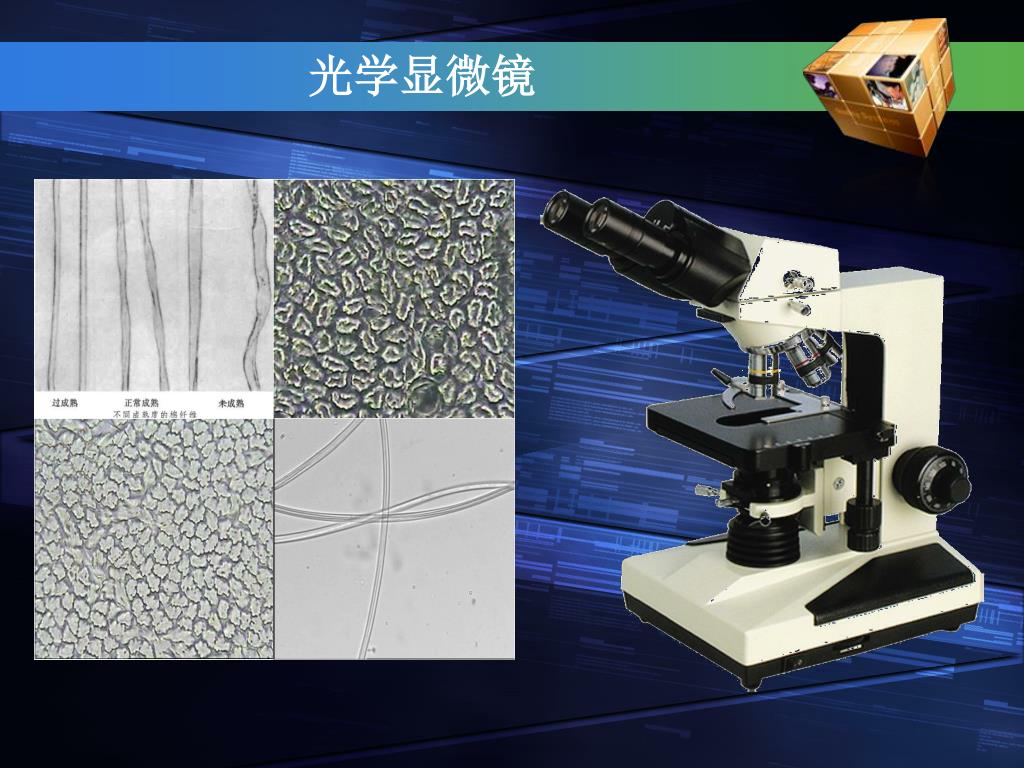

一、纤维材料微观形态测试技术 光学显微镜 扫描电子显微镜 显微镜 原子力显微镜 透射电子显微镜 扫描隧道显微镜

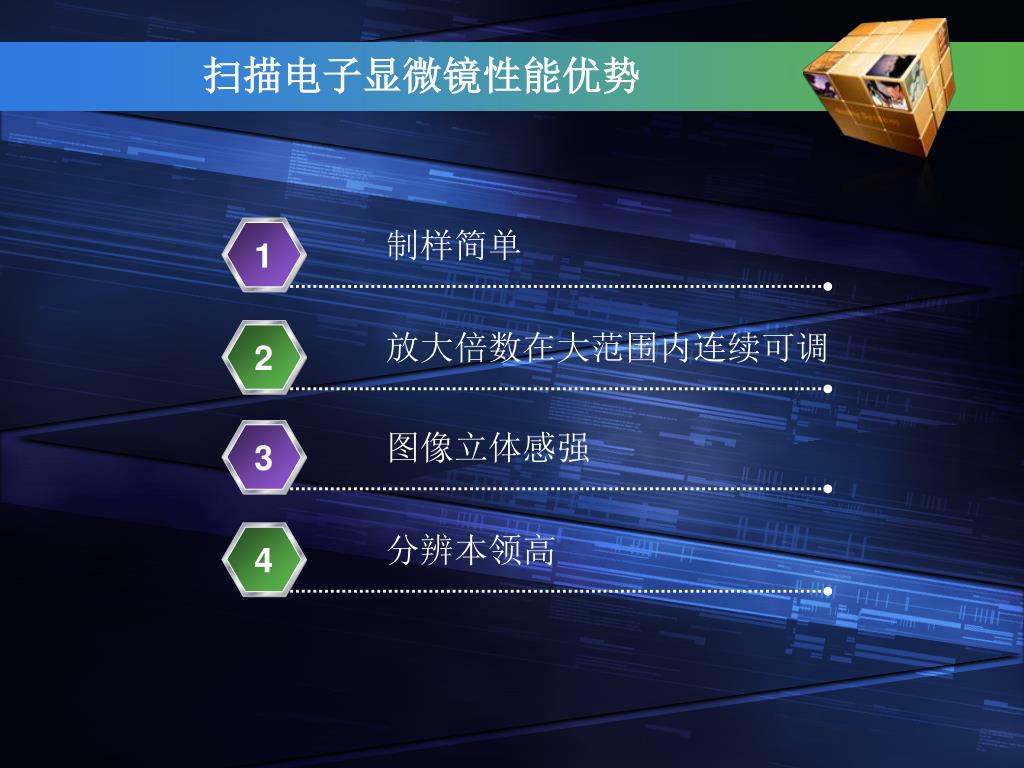

制样简单 1 放大倍数在大范围内连续可调 2 图像立体感强 3 分辨本领高 4 扫描电子显微镜性能优势

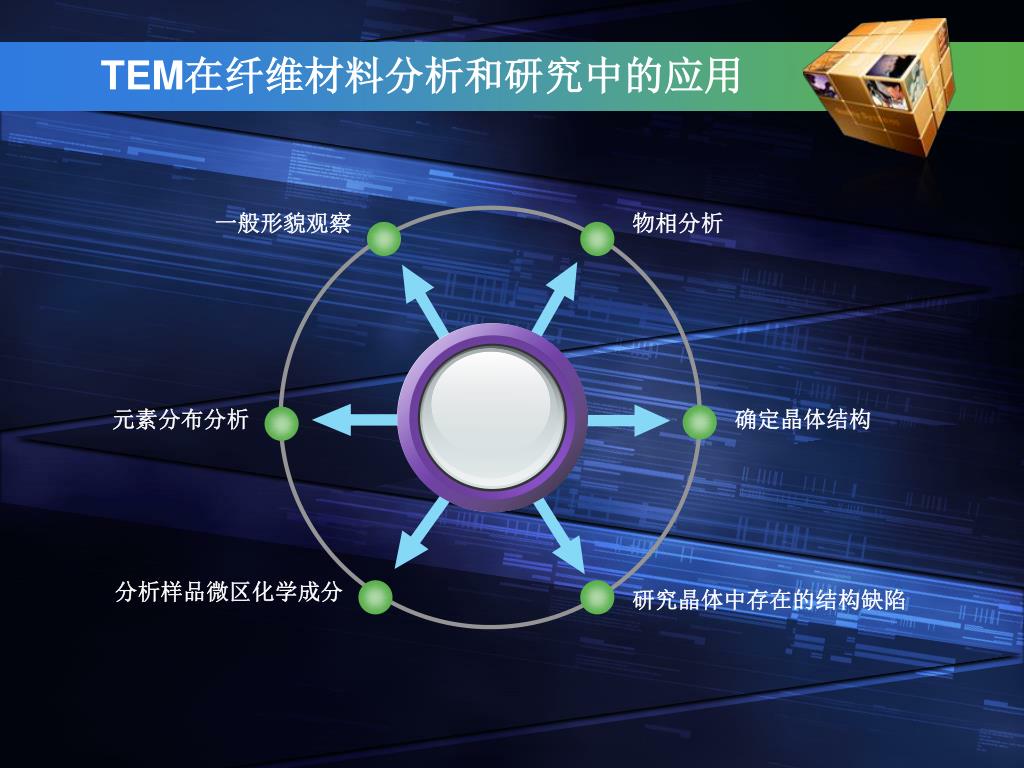

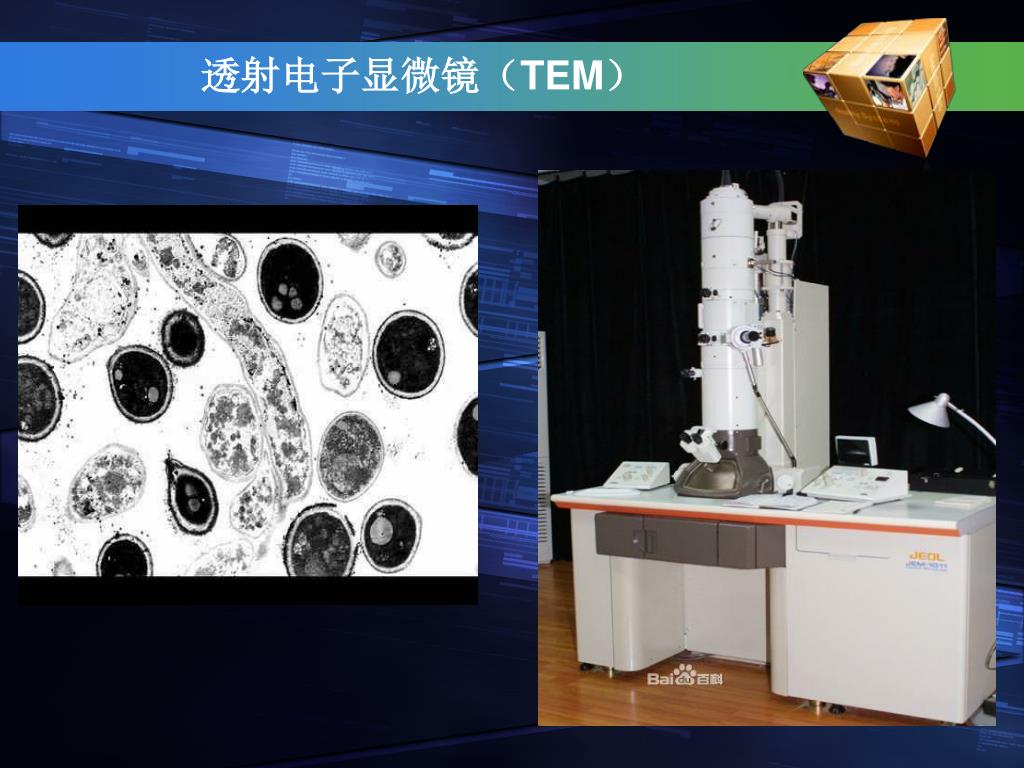

一般形貌观察 物相分析 元素分布分析 确定晶体结构 分析样品微区化学成分 研究晶体中存在的结构缺陷 TEM在纤维材料分析和研究中的应用

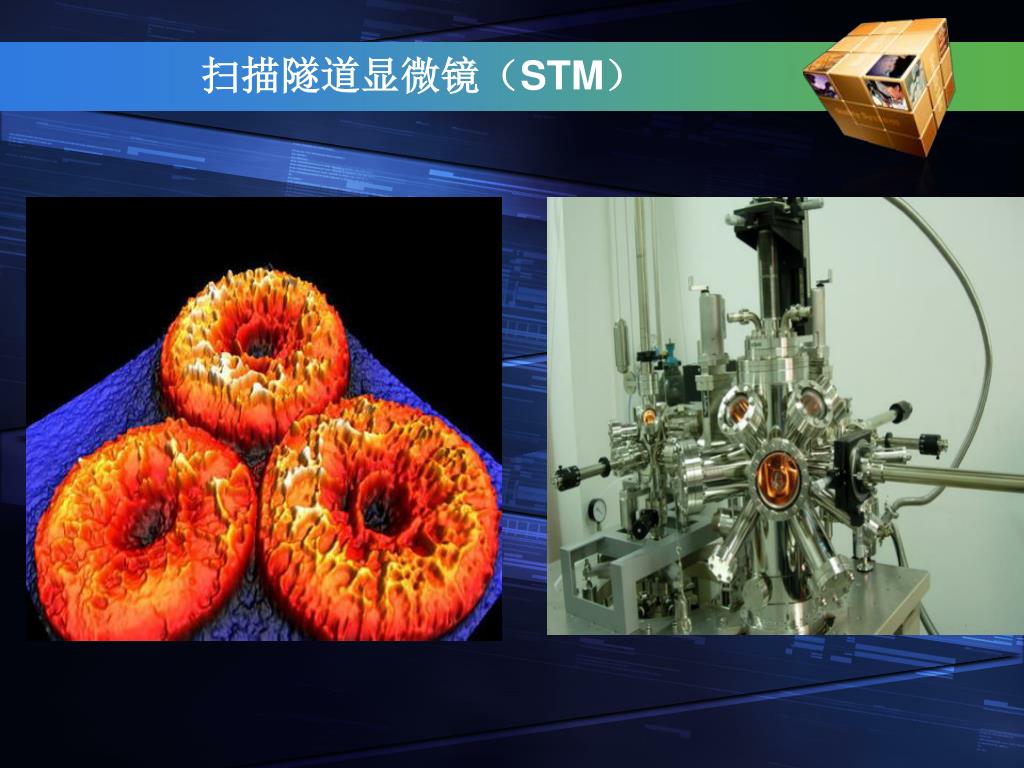

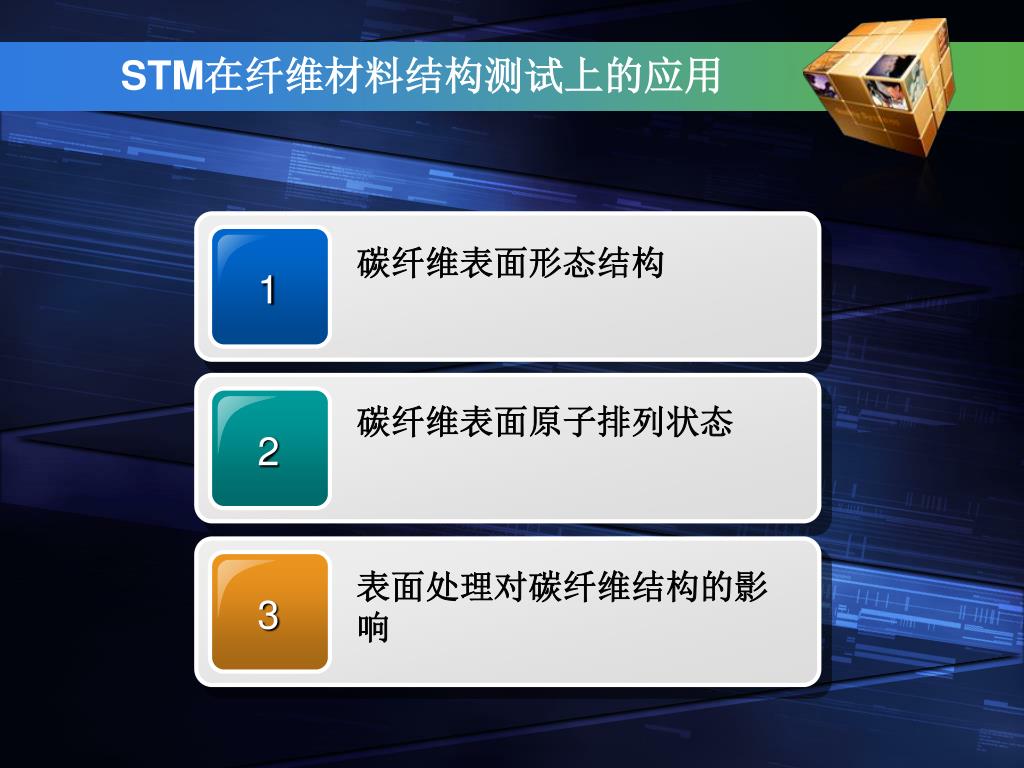

碳纤维表面形态结构 1 碳纤维表面原子排列状态 2 表面处理对碳纤维结构的影响 3 STM在纤维材料结构测试上的应用

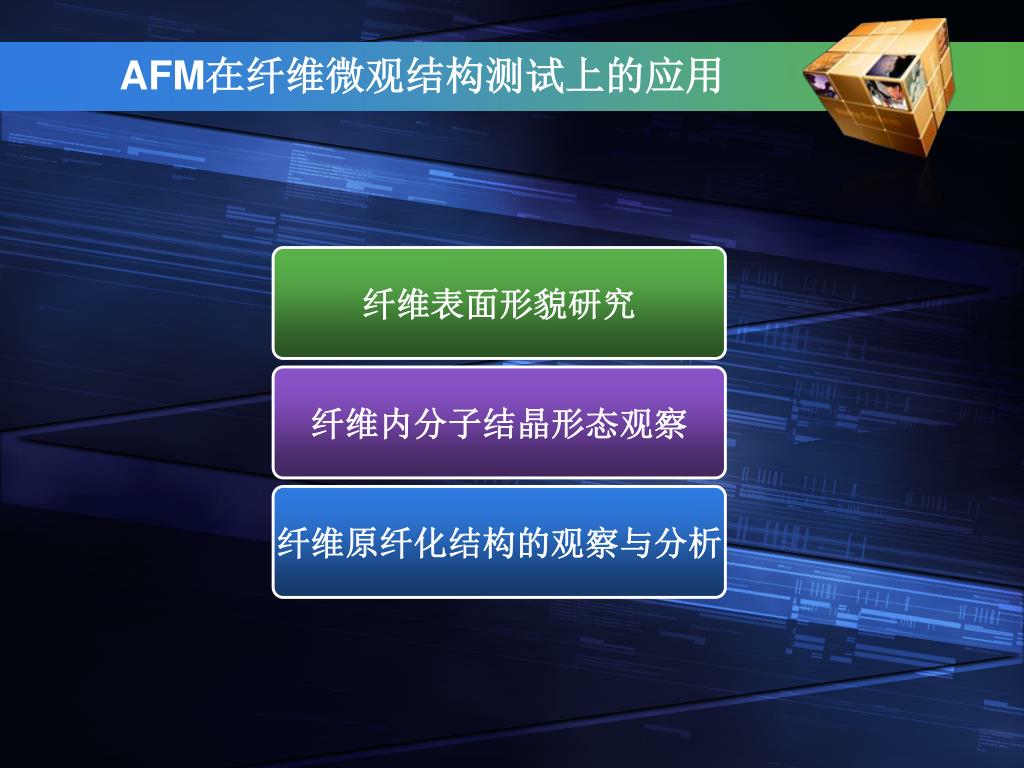

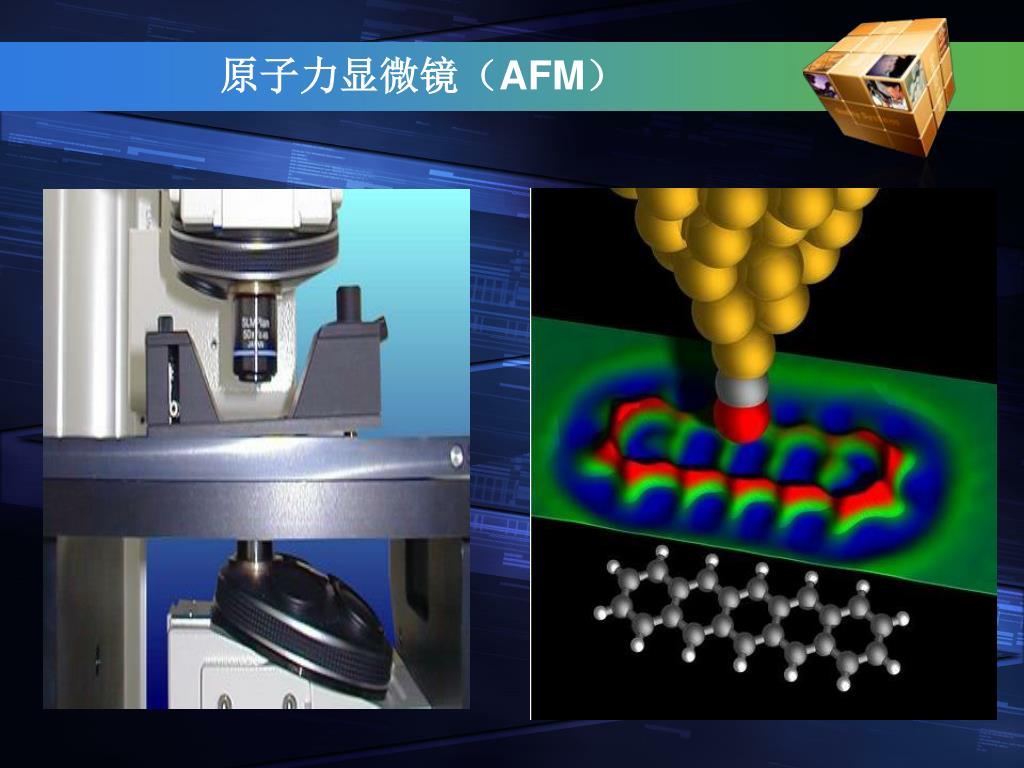

AFM在纤维微观结构测试上的应用 纤维表面形貌研究 纤维内分子结晶形态观察 纤维原纤化结构的观察与分析

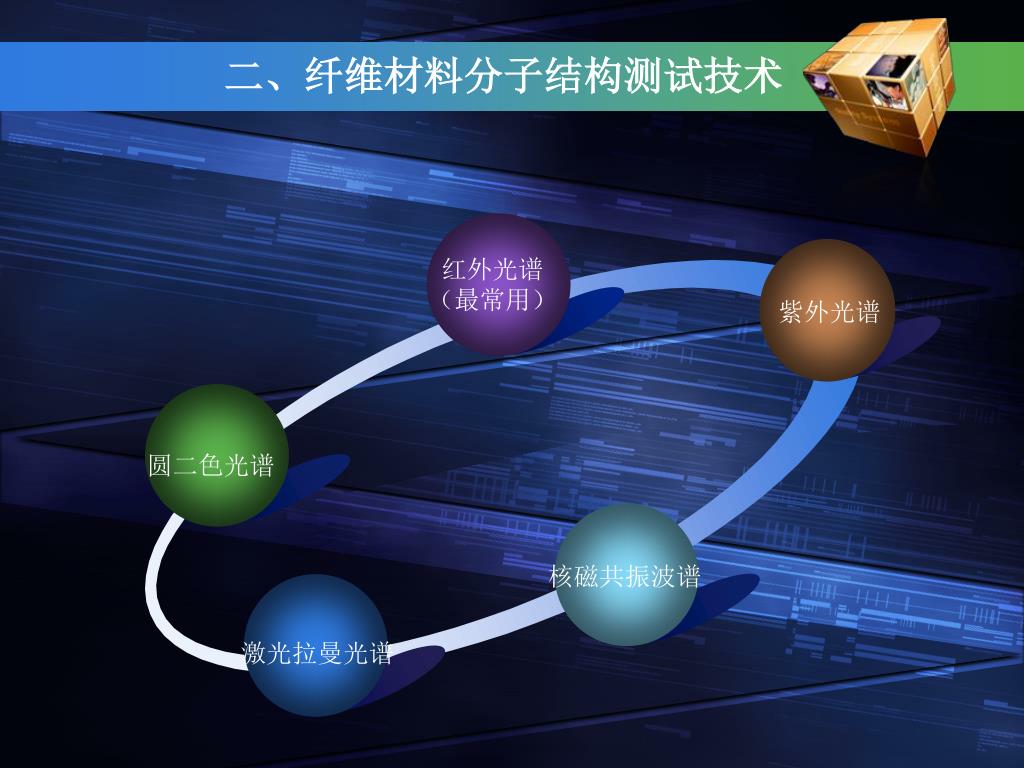

二、纤维材料分子结构测试技术 红外光谱 （最常用） 紫外光谱 圆二色光谱 核磁共振波谱 激光拉曼光谱

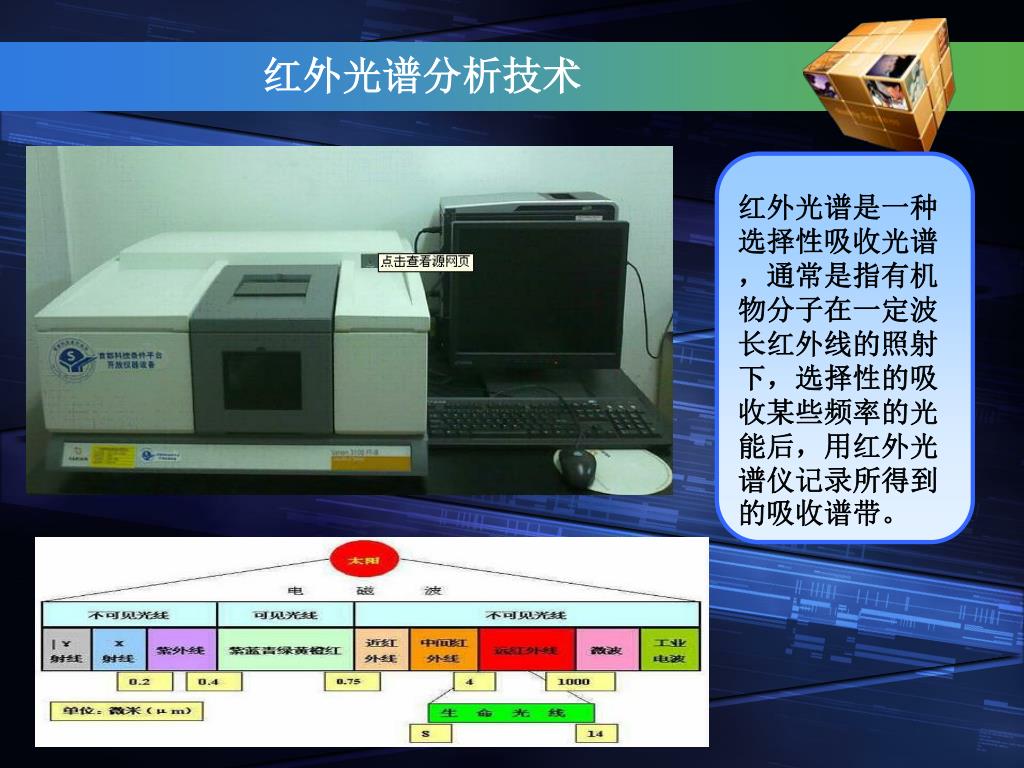

红外光谱是一种选择性吸收光谱，通常是指有机物分子在一定波长红外线的照射下，选择性的吸收某些频率的光能后，用红外光谱仪记录所得到的吸收谱带。红外光谱是一种选择性吸收光谱，通常是指有机物分子在一定波长红外线的照射下，选择性的吸收某些频率的光能后，用红外光谱仪记录所得到的吸收谱带。 红外光谱分析技术

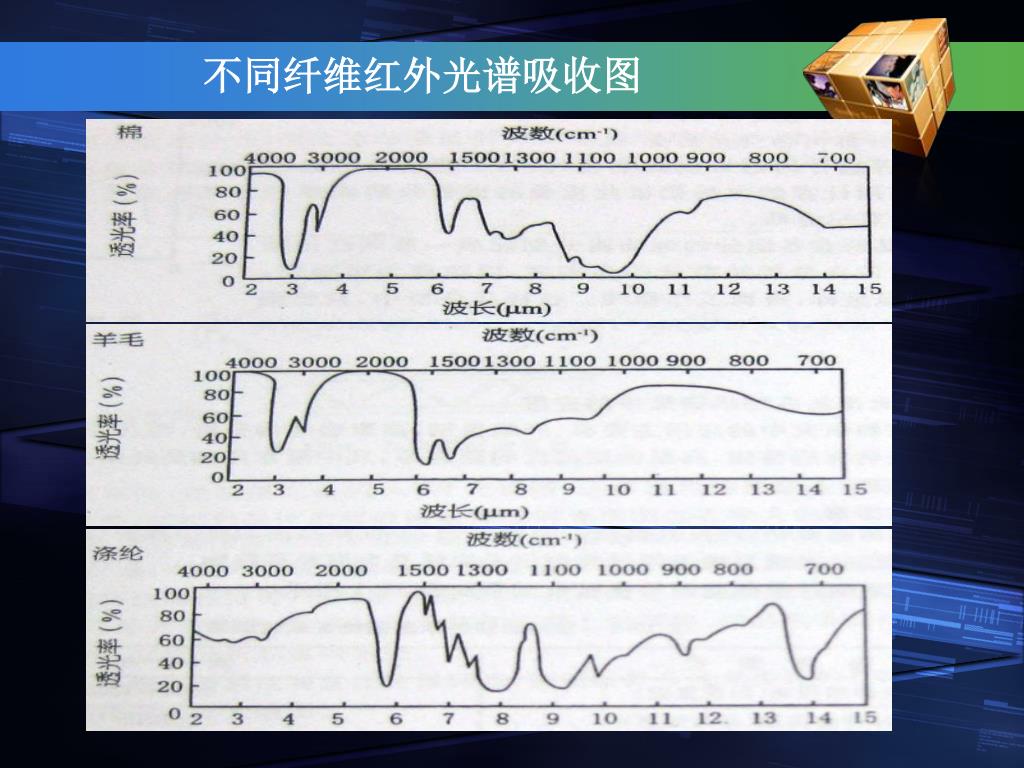

纤维鉴别 混纺比测定 红外光谱分析 取向度测定 高聚物主链结构测定 纤维内不同化学成分的测量 红外吸收光谱法在纺织研究中的应用

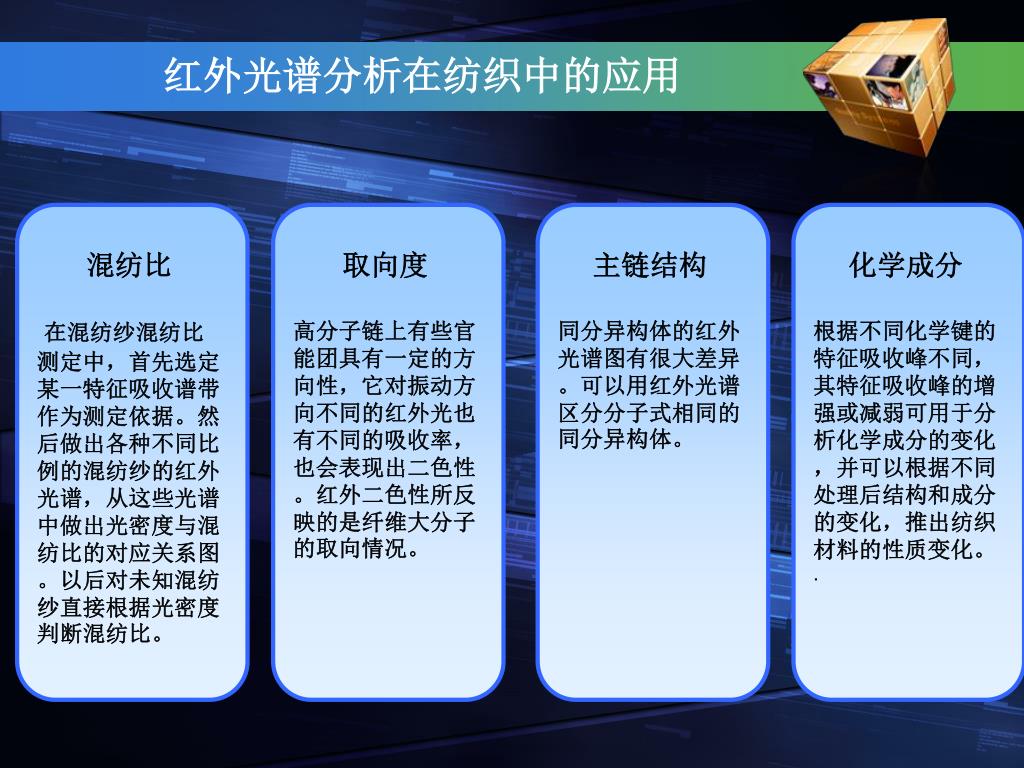

混纺比 在混纺纱混纺比测定中，首先选定某一特征吸收谱带作为测定依据。然后做出各种不同比例的混纺纱的红外光谱，从这些光谱中做出光密度与混纺比的对应关系图。以后对未知混纺纱直接根据光密度判断混纺比。 取向度 高分子链上有些官能团具有一定的方向性，它对振动方向不同的红外光也有不同的吸收率，也会表现出二色性。红外二色性所反映的是纤维大分子的取向情况。 主链结构 同分异构体的红外光谱图有很大差异。可以用红外光谱区分分子式相同的同分异构体。 化学成分 根据不同化学键的特征吸收峰不同，其特征吸收峰的增强或减弱可用于分析化学成分的变化，并可以根据不同处理后结构和成分的变化，推出纺织材料的性质变化。. 红外光谱分析在纺织中的应用

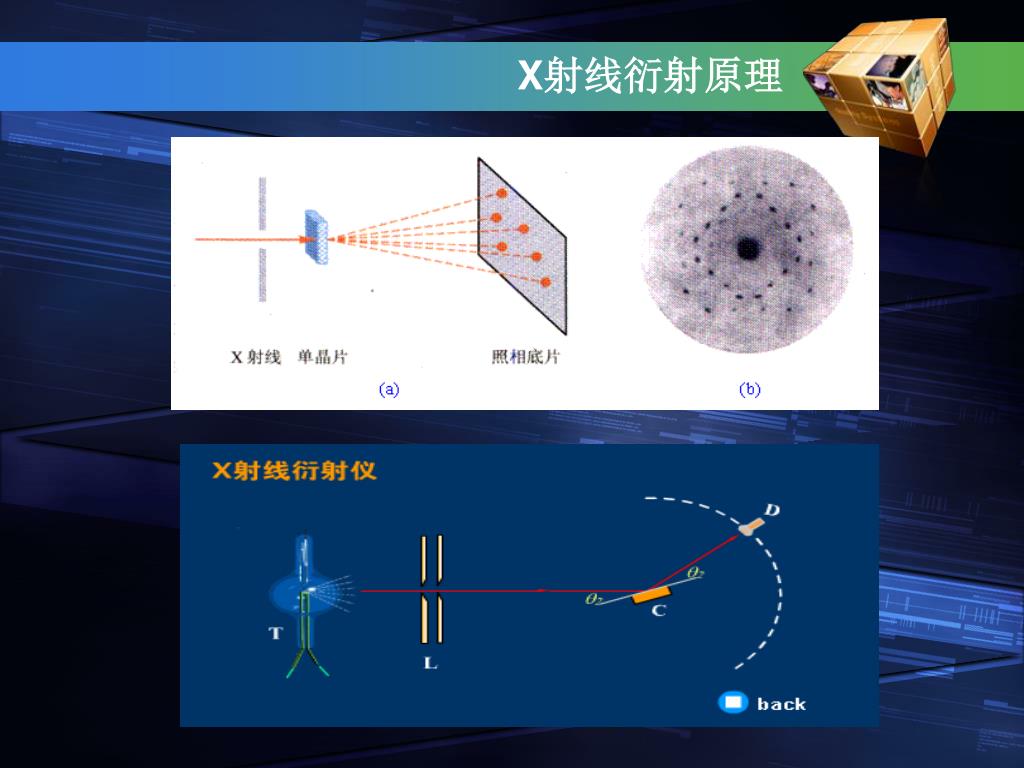

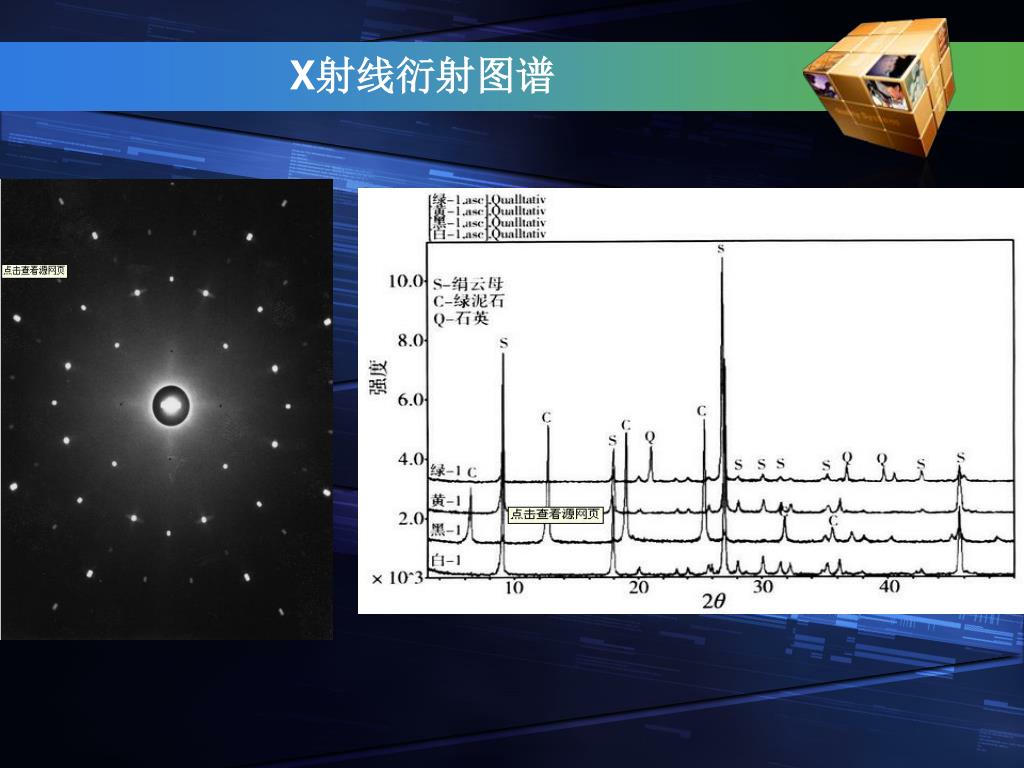

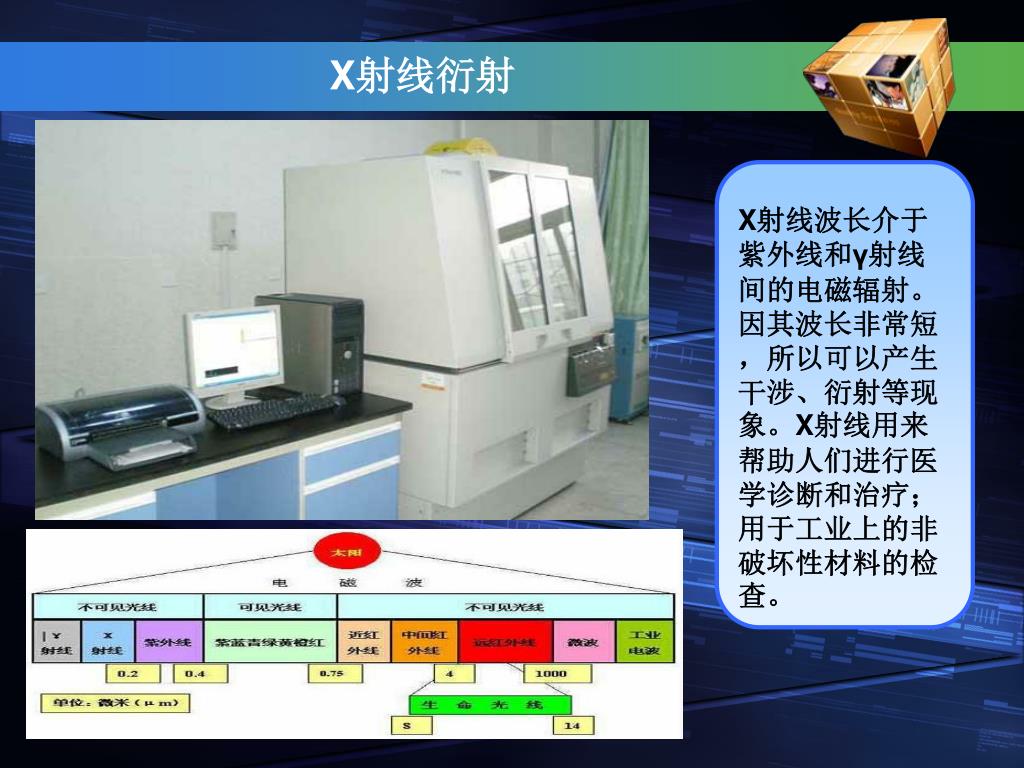

X射线波长介于紫外线和γ射线间的电磁辐射。因其波长非常短，所以可以产生干涉、衍射等现象。X射线用来帮助人们进行医学诊断和治疗；用于工业上的非破坏性材料的检查。 X射线衍射

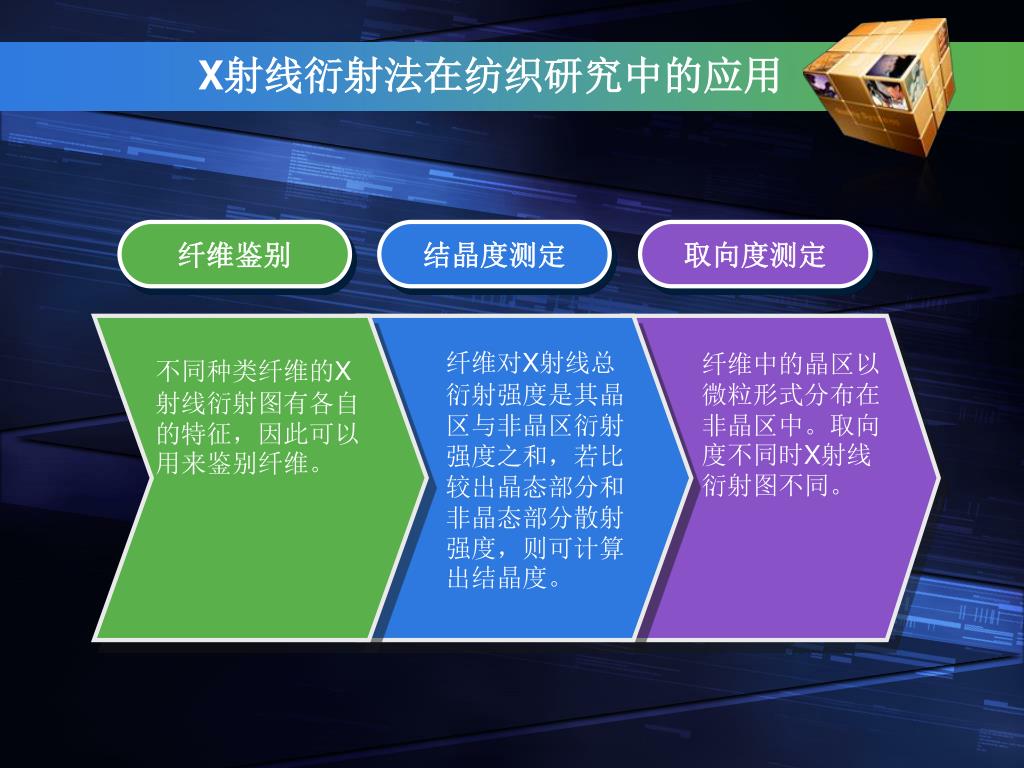

纤维鉴别 结晶度测定 取向度测定 X射线衍射法在纺织研究中的应用 纤维对X射线总衍射强度是其晶区与非晶区衍射强度之和，若比较出晶态部分和非晶态部分散射强度，则可计算出结晶度。 纤维中的晶区以微粒形式分布在非晶区中。取向度不同时X射线衍射图不同。 不同种类纤维的X射线衍射图有各自的特征，因此可以用来鉴别纤维。

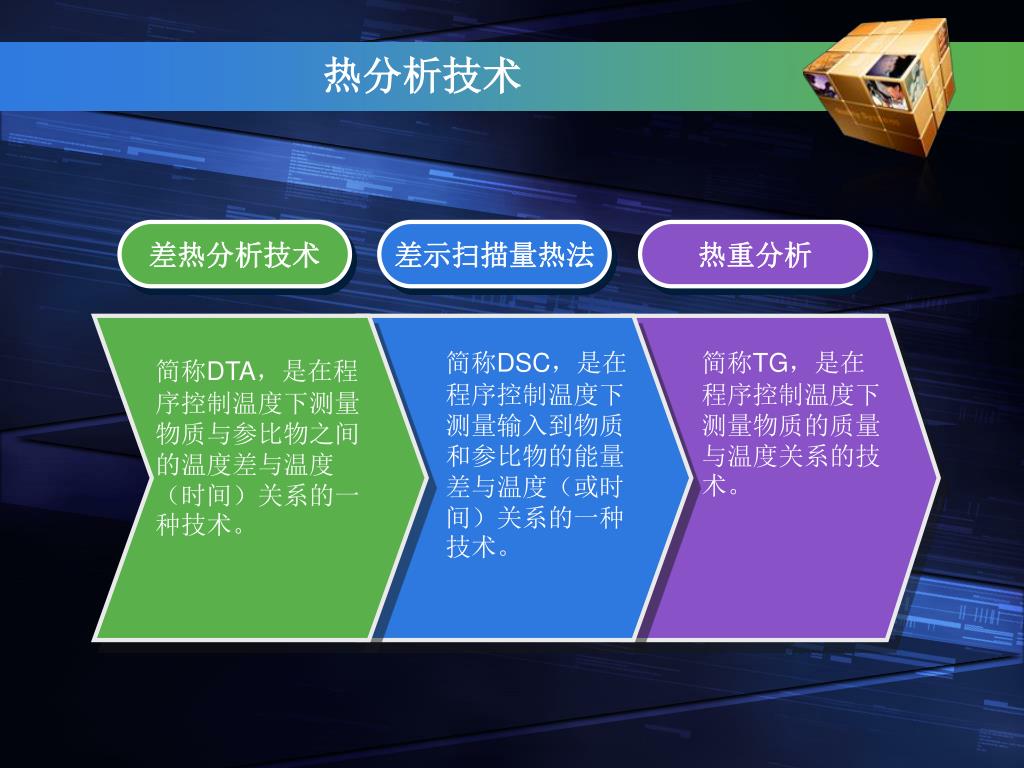

差热分析技术 差示扫描量热法 热重分析 热分析技术 简称DSC，是在程序控制温度下测量输入到物质和参比物的能量差与温度（或时间）关系的一种技术。 简称TG，是在程序控制温度下测量物质的质量与温度关系的技术。 简称DTA，是在程序控制温度下测量物质与参比物之间的温度差与温度（时间）关系的一种技术。

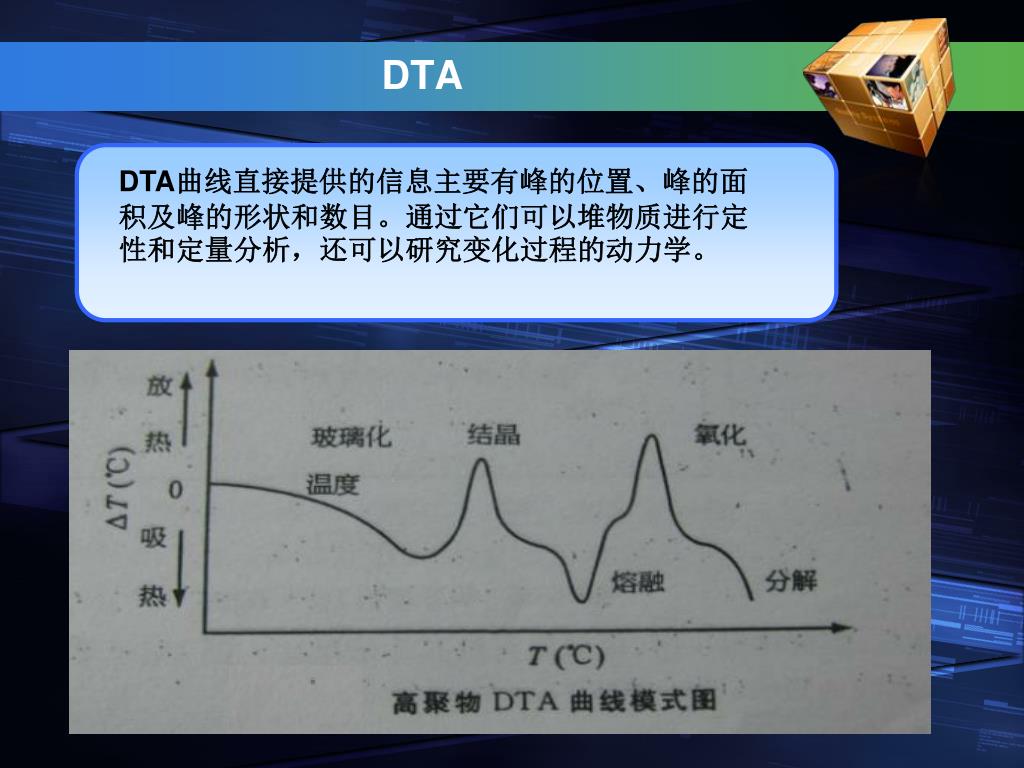

DTA曲线直接提供的信息主要有峰的位置、峰的面积及峰的形状和数目。通过它们可以堆物质进行定性和定量分析，还可以研究变化过程的动力学。DTA曲线直接提供的信息主要有峰的位置、峰的面积及峰的形状和数目。通过它们可以堆物质进行定性和定量分析，还可以研究变化过程的动力学。 DTA

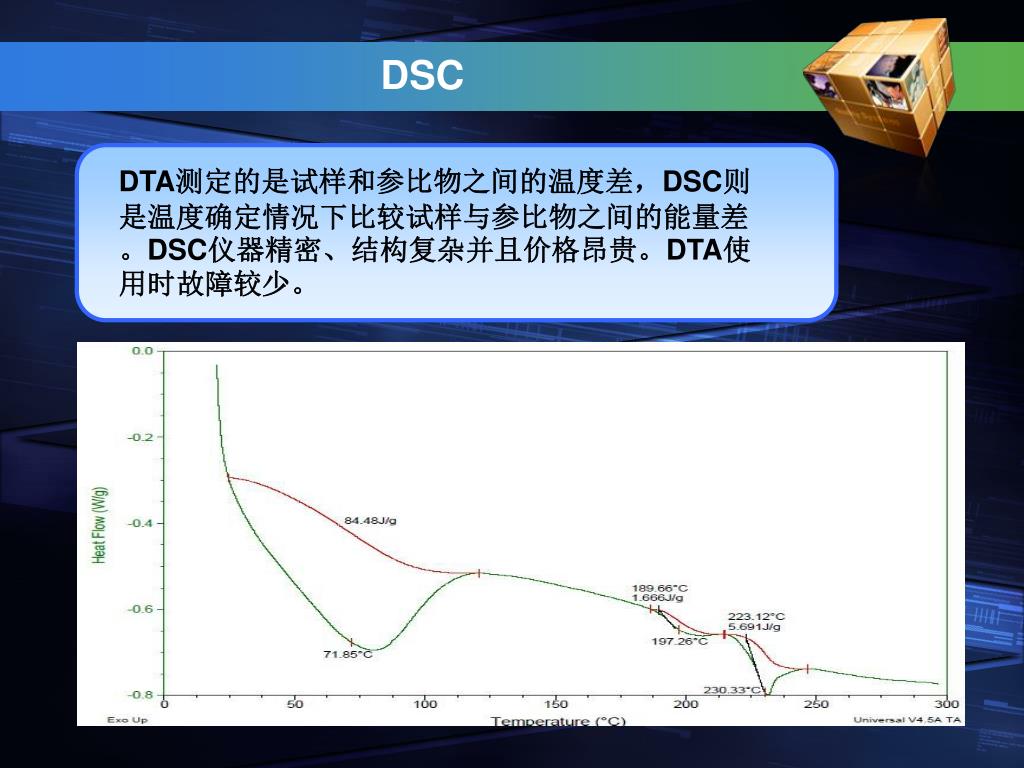

DTA测定的是试样和参比物之间的温度差，DSC则是温度确定情况下比较试样与参比物之间的能量差。DSC仪器精密、结构复杂并且价格昂贵。DTA使用时故障较少。DTA测定的是试样和参比物之间的温度差，DSC则是温度确定情况下比较试样与参比物之间的能量差。DSC仪器精密、结构复杂并且价格昂贵。DTA使用时故障较少。 DSC

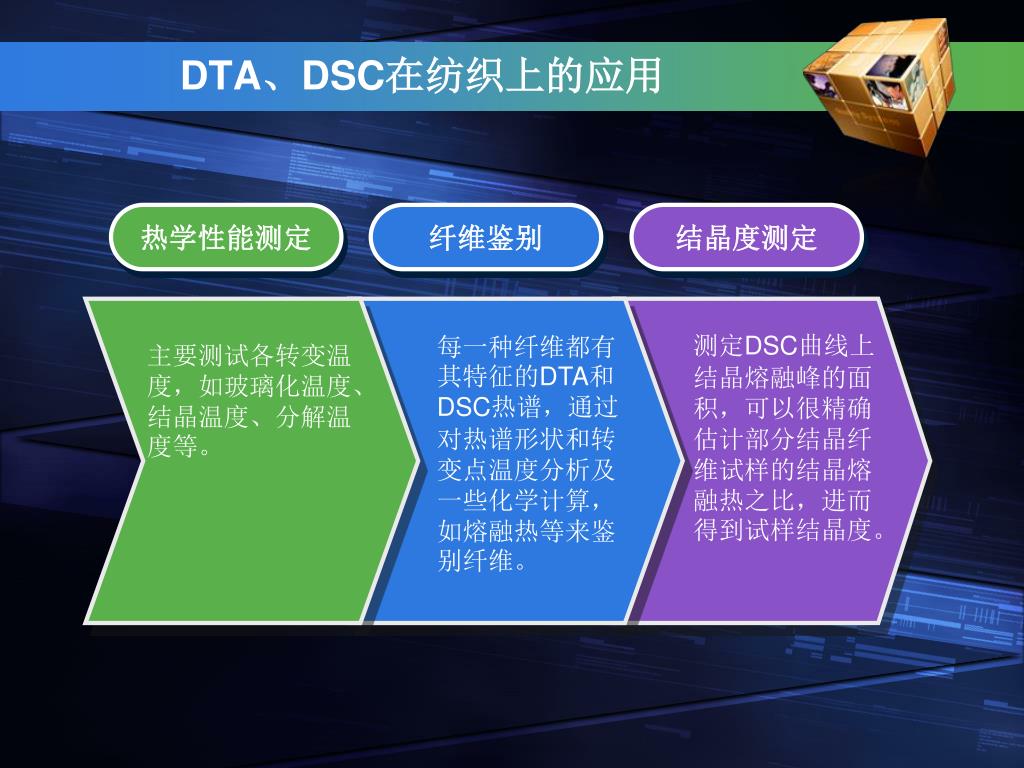

热学性能测定 纤维鉴别 结晶度测定 DTA、DSC在纺织上的应用 每一种纤维都有其特征的DTA和DSC热谱，通过对热谱形状和转变点温度分析及一些化学计算，如熔融热等来鉴别纤维。 测定DSC曲线上结晶熔融峰的面积，可以很精确估计部分结晶纤维试样的结晶熔融热之比，进而得到试样结晶度。 主要测试各转变温度，如玻璃化温度、结晶温度、分解温度等。

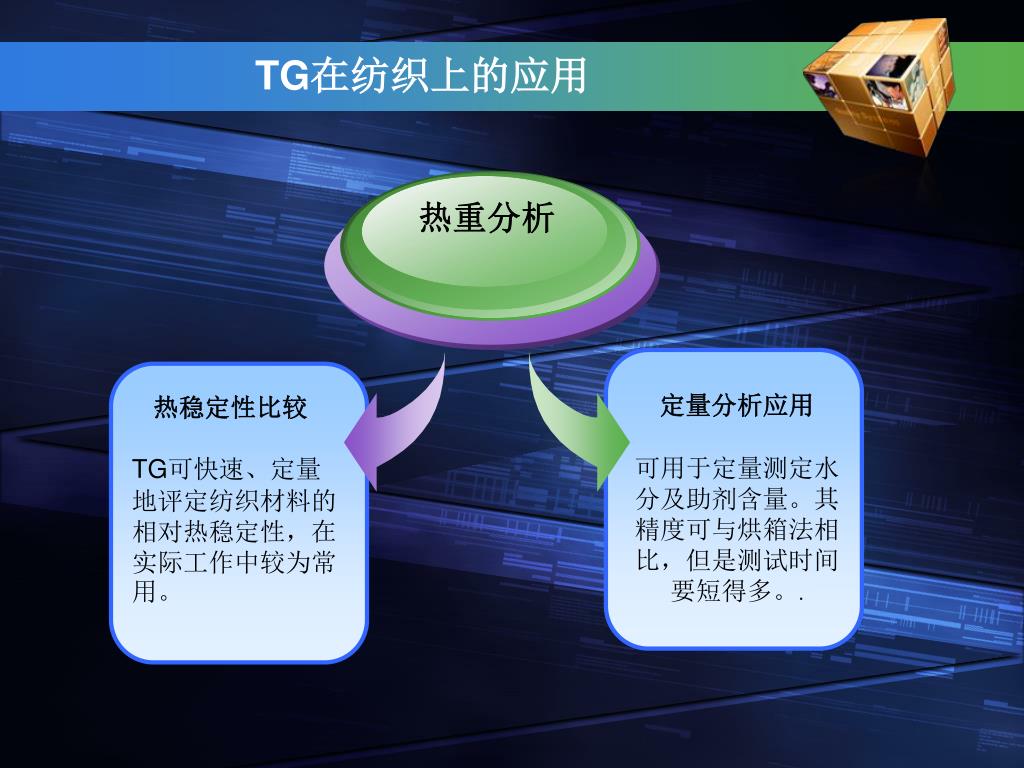

热重分析 热稳定性比较 TG可快速、定量地评定纺织材料的相对热稳定性，在实际工作中较为常用。 TG在纺织上的应用 定量分析应用 可用于定量测定水分及助剂含量。其精度可与烘箱法相比，但是测试时间要短得多。.
纺织测试技术 企业标准的制定及需要注意的问题

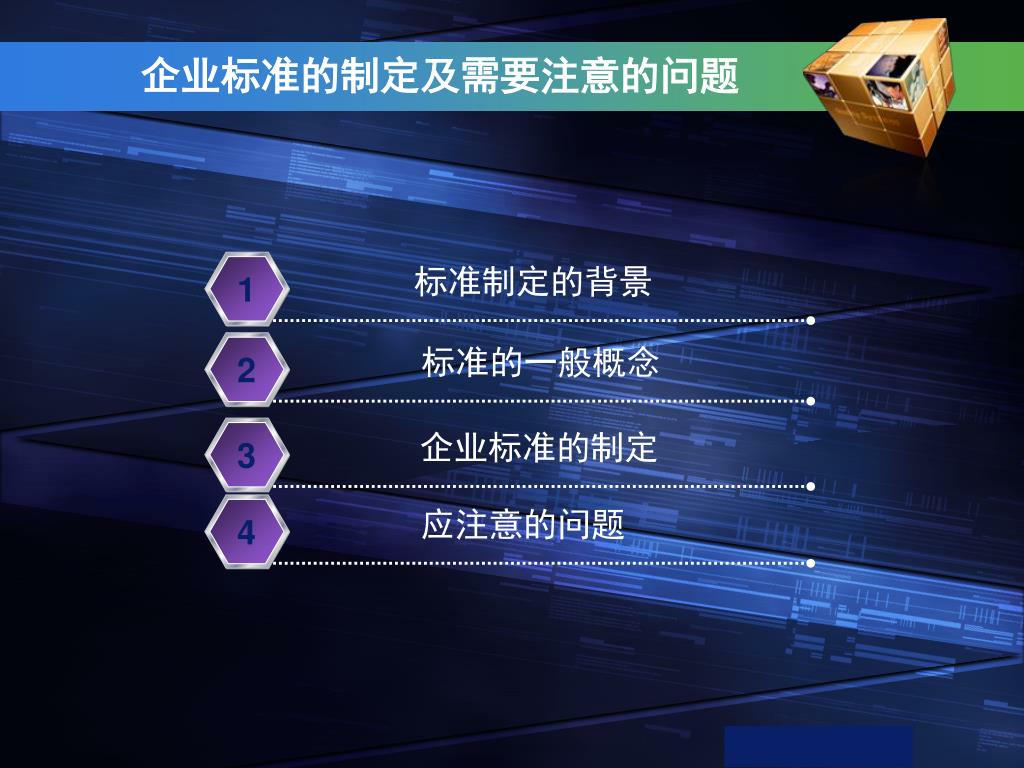

企业标准的制定及需要注意的问题 标准制定的背景 应注意的问题 标准的一般概念 企业标准的制定 1 2 3 4 www.themegallery.com
一、标准制定的背景 纺织品检验的基本要素 定标 抽样 度量 比较 判定 处理
农夫山泉标准门事件 www.themegallery.com DB33/383-2005

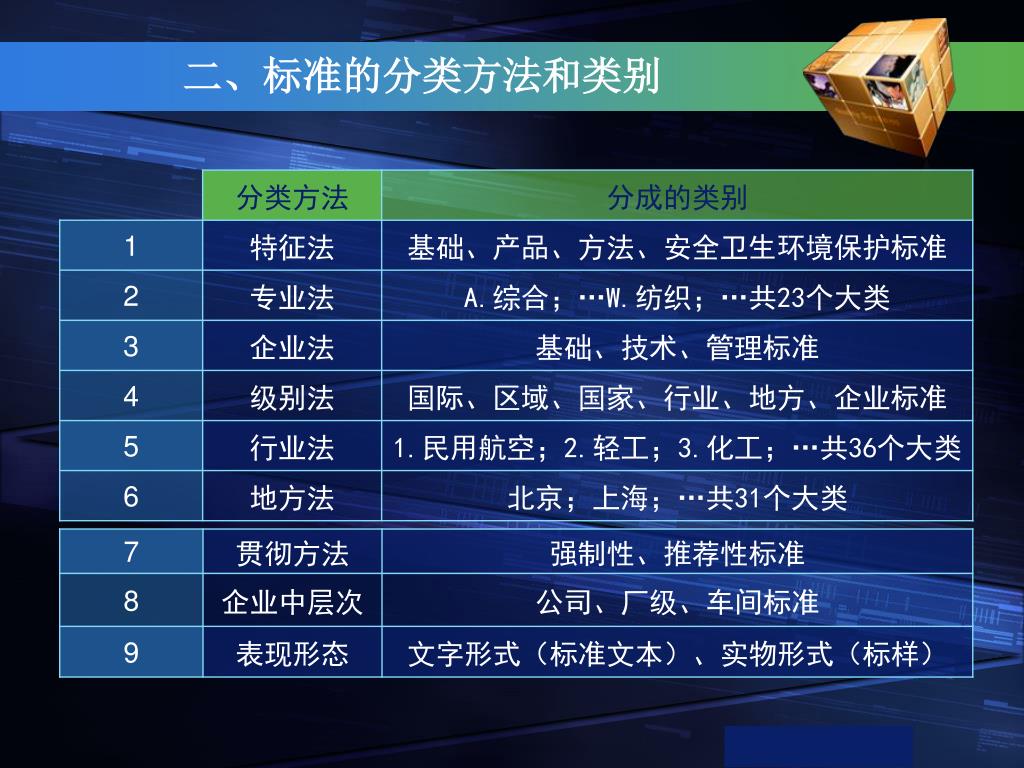

二、标准的分类方法和类别 www.themegallery.com

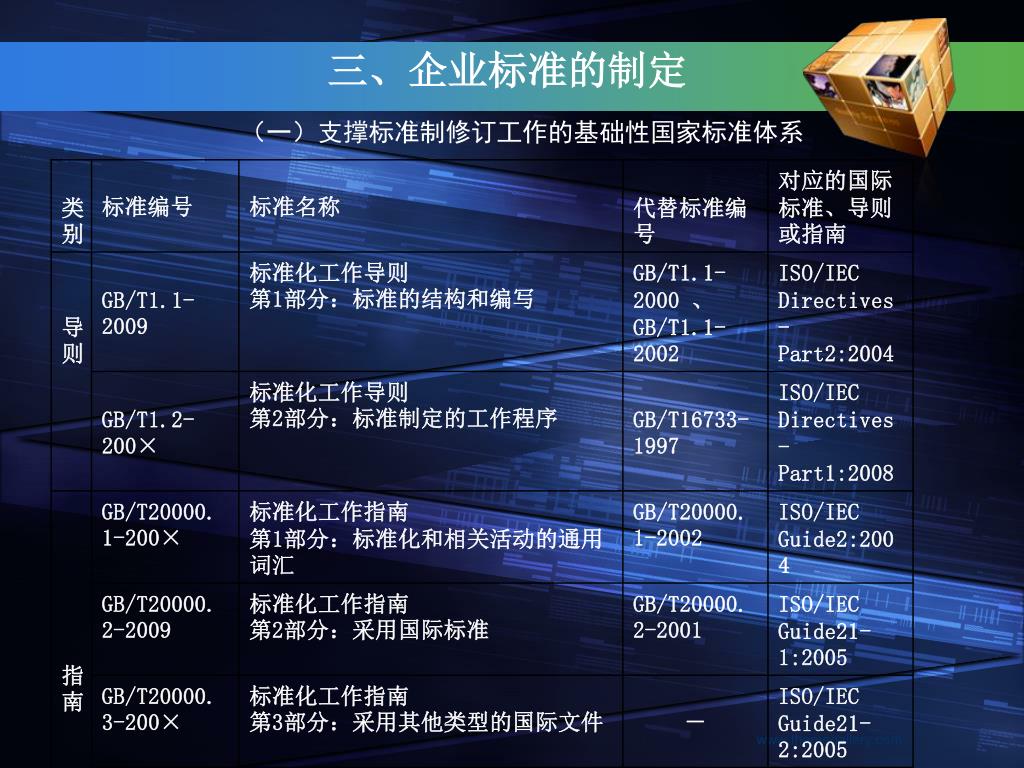

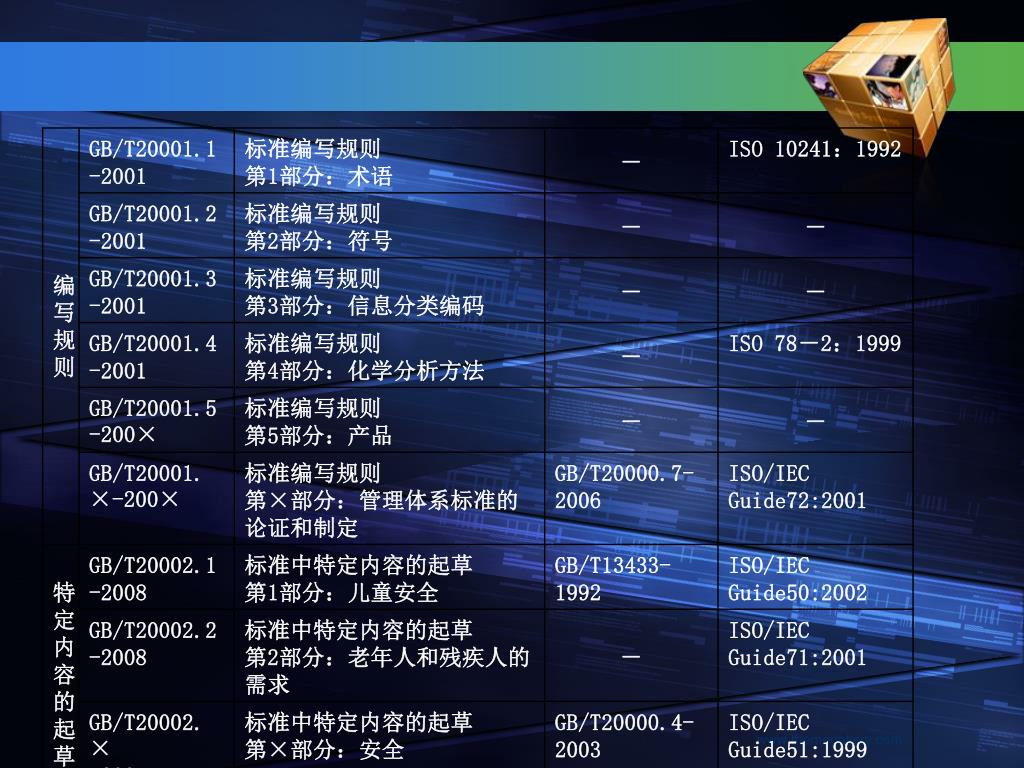

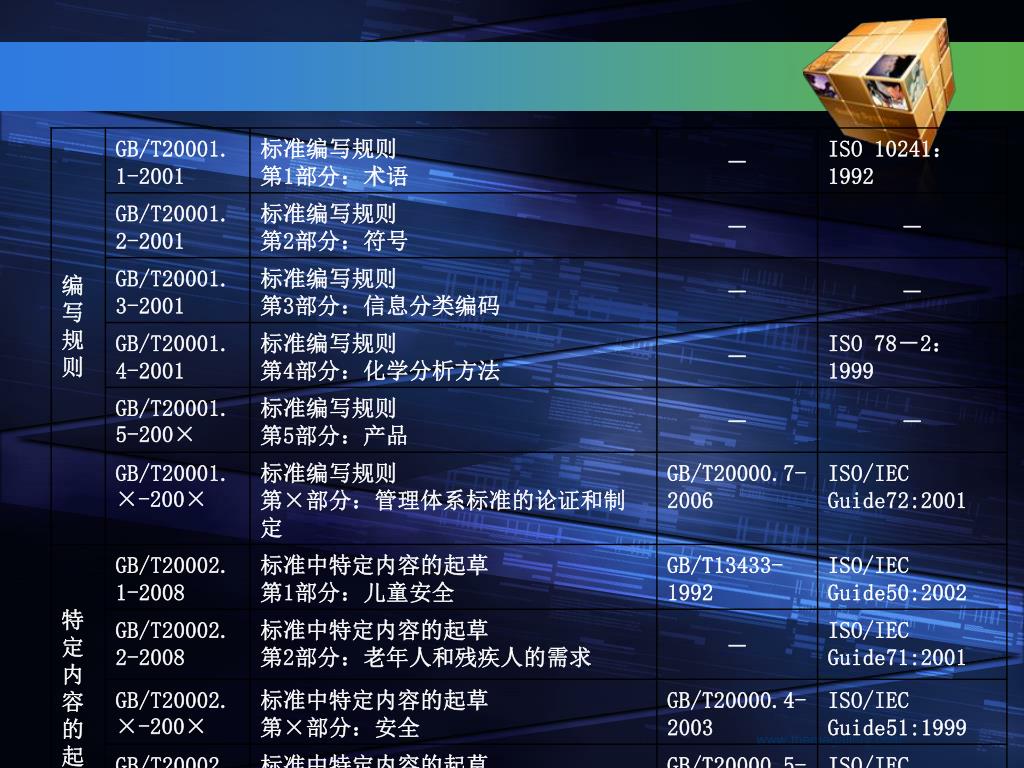

三、企业标准的制定 （一）支撑标准制修订工作的基础性国家标准体系 www.themegallery.com
（二）企业标准体系总体结构图 企业方针目标 企业适用的法律、 法规和规章 企业贯彻的标准化法规和企业标准化规定 企业标准体系 技术标准体系 管理标准体系 工作标准体系 框内是什么内容啊？？？

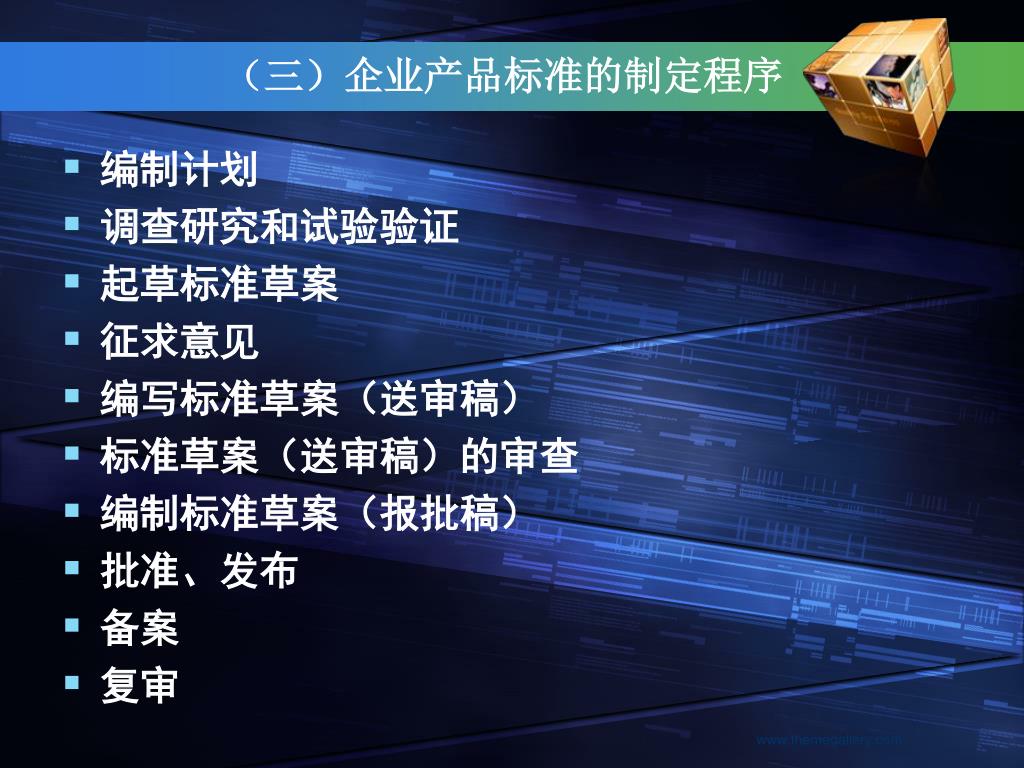

（三）企业产品标准的制定程序 www.themegallery.com 编制计划 调查研究和试验验证 起草标准草案 征求意见 编写标准草案（送审稿） 标准草案（送审稿）的审查 编制标准草案（报批稿） 批准、发布 备案 复审

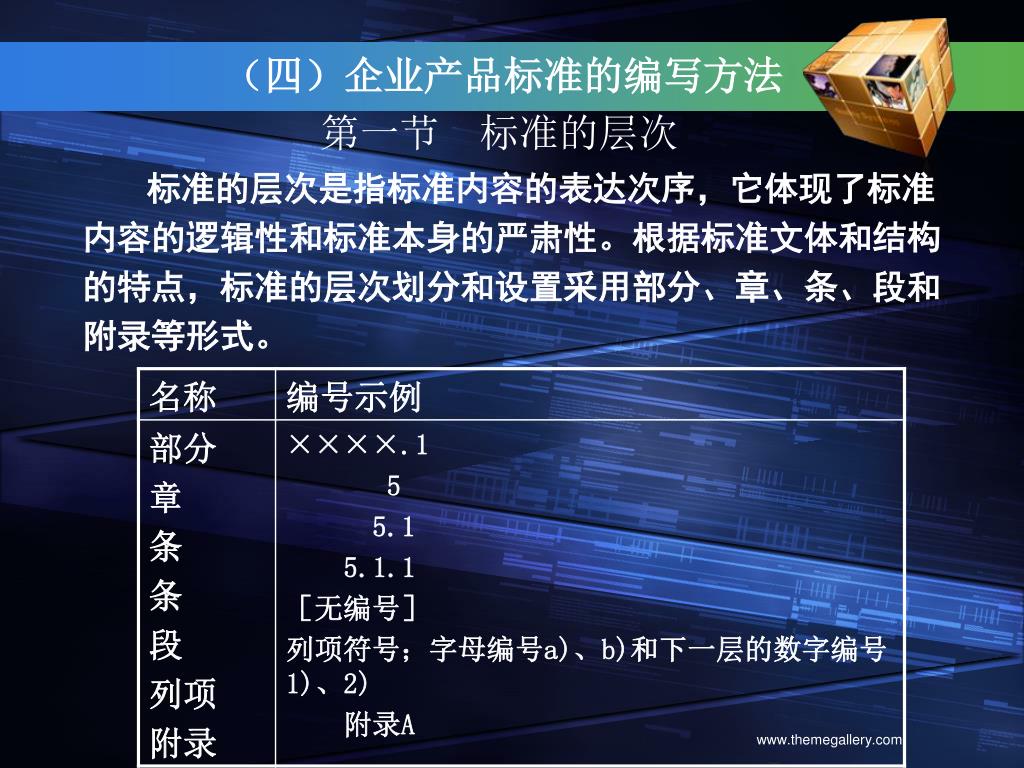

（四）企业产品标准的编写方法 www.themegallery.com 第一节 标准的层次 标准的层次是指标准内容的表达次序，它体现了标准内容的逻辑性和标准本身的严肃性。根据标准文体和结构的特点，标准的层次划分和设置采用部分、章、条、段和附录等形式。

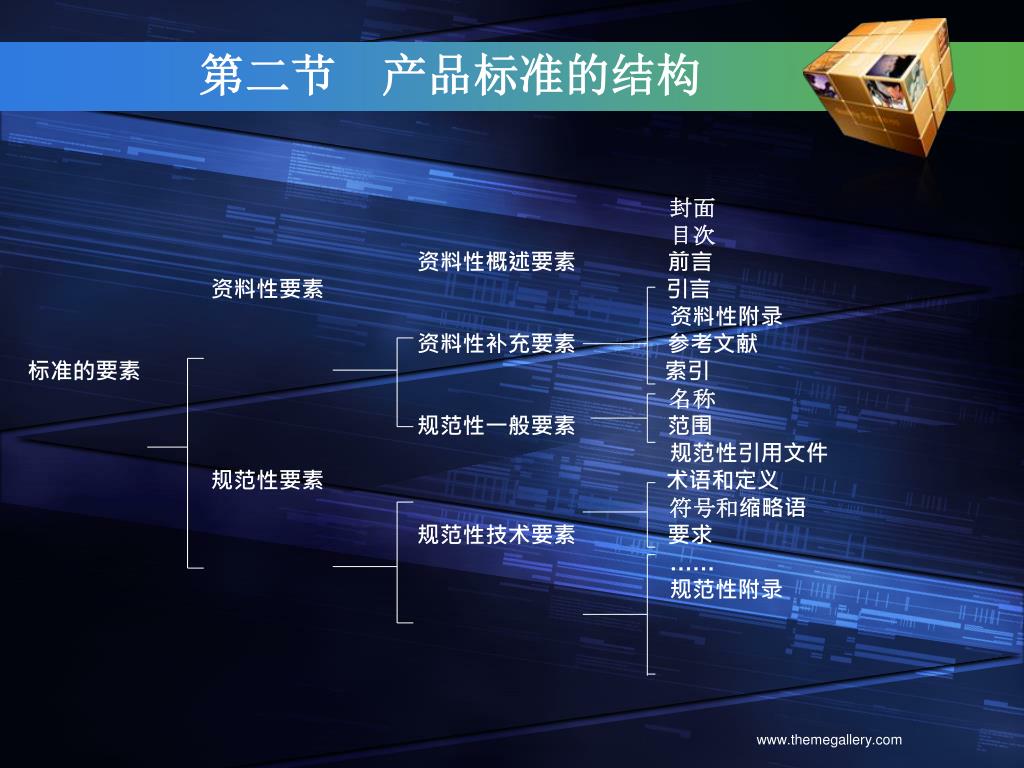

第二节 产品标准的结构 封面 目次 资料性概述要素 前言 资料性要素 引言 资料性附录 资料性补充要素 参考文献 标准的要素 索引 名称 规范性一般要素 范围 规范性引用文件 规范性要素 术语和定义 符号和缩略语 规范性技术要素 要求 …… 规范性附录 www.themegallery.com

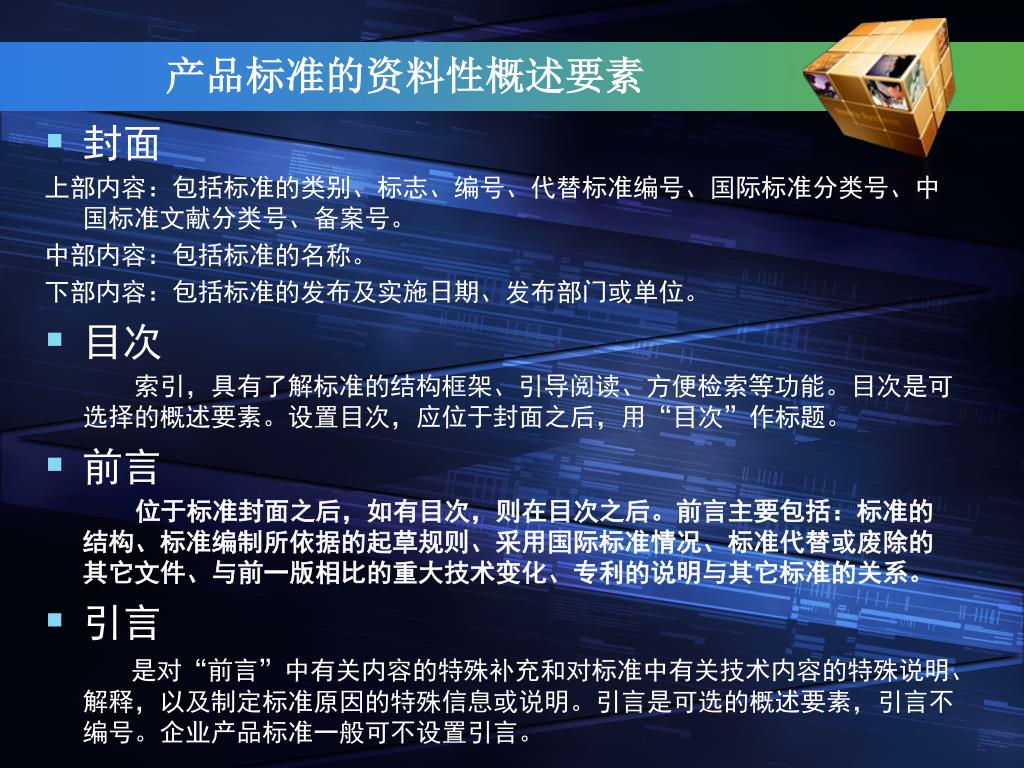

产品标准的资料性概述要素 封面 上部内容：包括标准的类别、标志、编号、代替标准编号、国际标准分类号、中国标准文献分类号、备案号。 中部内容：包括标准的名称。 下部内容：包括标准的发布及实施日期、发布部门或单位。 目次 索引，具有了解标准的结构框架、引导阅读、方便检索等功能。目次是可选择的概述要素。设置目次，应位于封面之后，用“目次”作标题。 前言 位于标准封面之后，如有目次，则在目次之后。前言主要包括：标准的结构、标准编制所依据的起草规则、采用国际标准情况、标准代替或废除的其它文件、与前一版相比的重大技术变化、专利的说明与其它标准的关系。 引言 是对“前言”中有关内容的特殊补充和对标准中有关技术内容的特殊说明、解释，以及制定标准原因的特殊信息或说明。引言是可选的概述要素，引言不编号。企业产品标准一般可不设置引言。

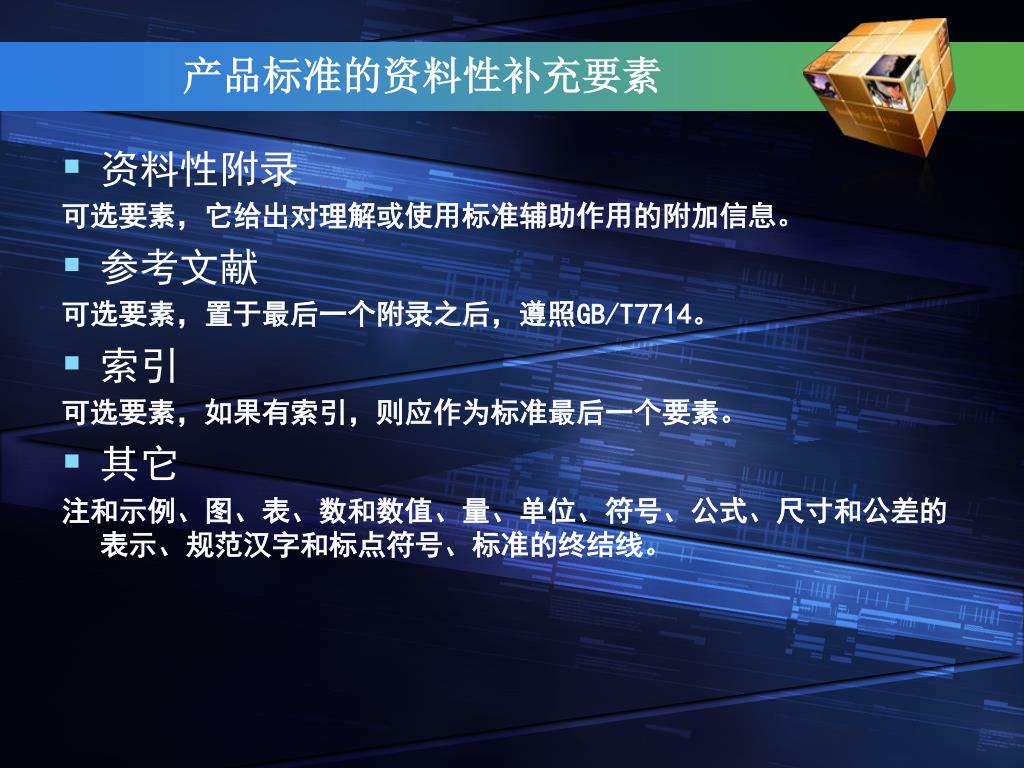

产品标准的资料性补充要素 资料性附录 可选要素，它给出对理解或使用标准辅助作用的附加信息。 参考文献 可选要素，置于最后一个附录之后，遵照GB/T7714。 索引 可选要素，如果有索引，则应作为标准最后一个要素。 其它 注和示例、图、表、数和数值、量、单位、符号、公式、尺寸和公差的表示、规范汉字和标点符号、标准的终结线。
www.themegallery.com 范围 位于每项标准正文的起始位置，也就是标准的“第１章”。范围应明确表明标准的对象和所涉及的各个方面，由此指明标准或其特定部分的适用界限。 范围的文字应简洁，以便能作内容提要使用。范围不应包含要求。 范围的陈述应使用下列表述形式： “本标准规定了……的方法” “本标准确立了……的一般原则” “本标准适用于……”

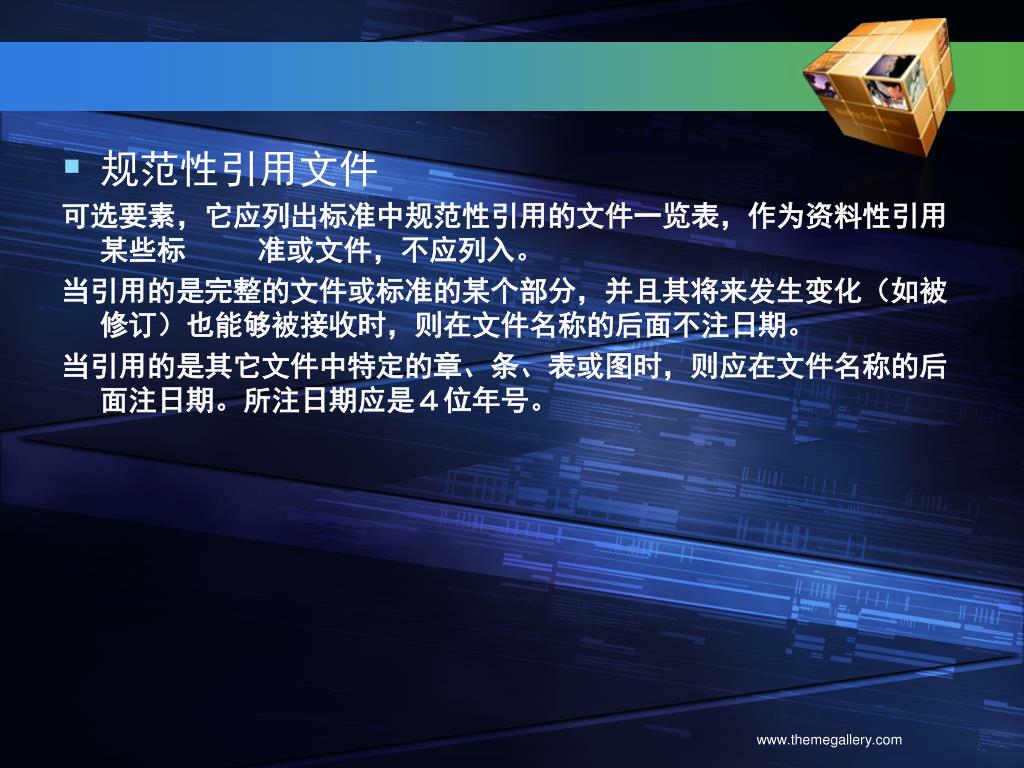

www.themegallery.com 规范性引用文件 可选要素，它应列出标准中规范性引用的文件一览表，作为资料性引用某些标 准或文件，不应列入。 当引用的是完整的文件或标准的某个部分，并且其将来发生变化（如被修订）也能够被接收时，则在文件名称的后面不注日期。 当引用的是其它文件中特定的章、条、表或图时，则应在文件名称的后面注日期。所注日期应是４位年号。

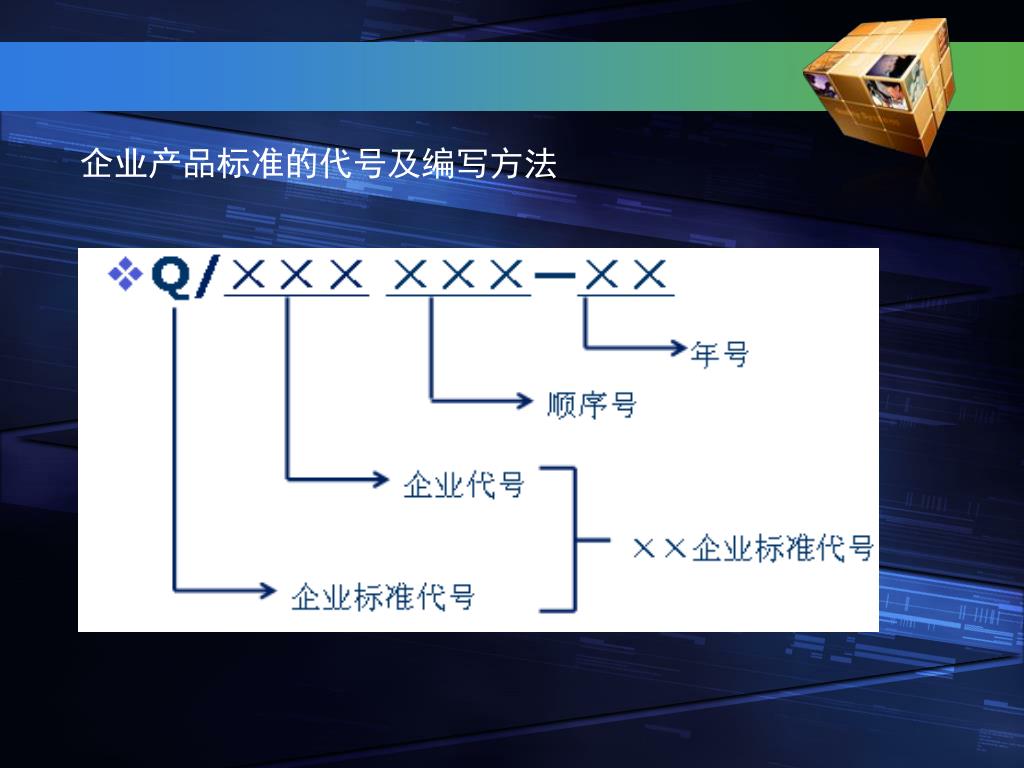

企业产品标准的代号及编写方法 www.themegallery.com

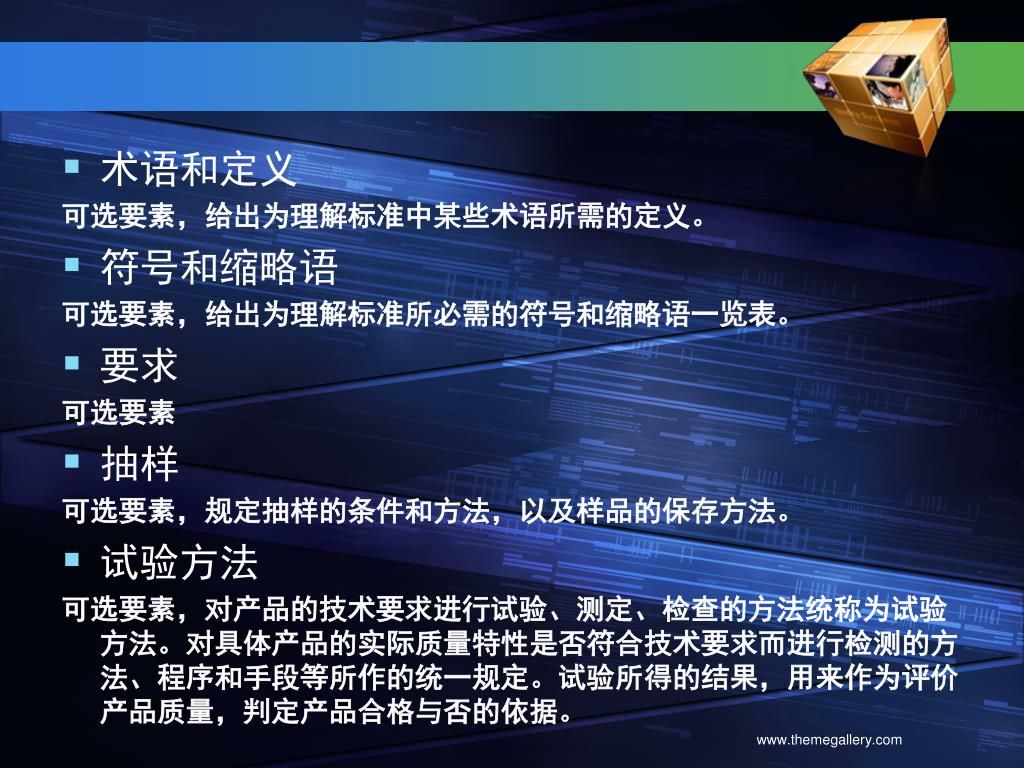

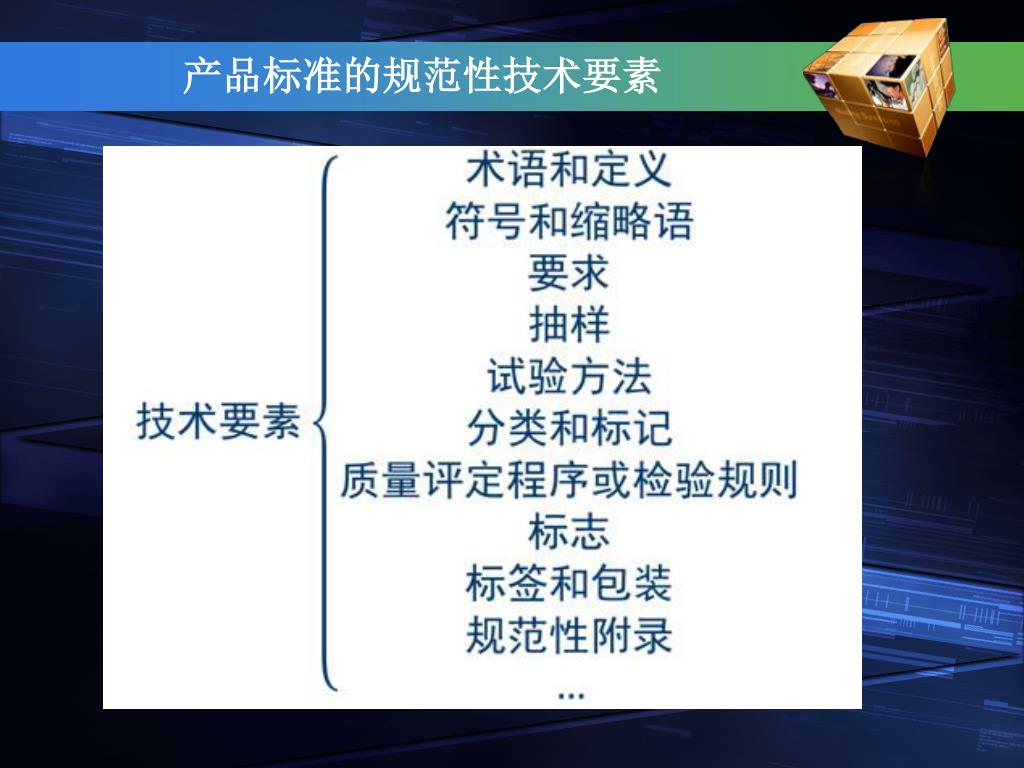

www.themegallery.com 术语和定义 可选要素，给出为理解标准中某些术语所需的定义。 符号和缩略语 可选要素，给出为理解标准所必需的符号和缩略语一览表。 要求 可选要素 抽样 可选要素，规定抽样的条件和方法，以及样品的保存方法。 试验方法 可选要素，对产品的技术要求进行试验、测定、检查的方法统称为试验方法。对具体产品的实际质量特性是否符合技术要求而进行检测的方法、程序和手段等所作的统一规定。试验所得的结果，用来作为评价产品质量，判定产品合格与否的依据。

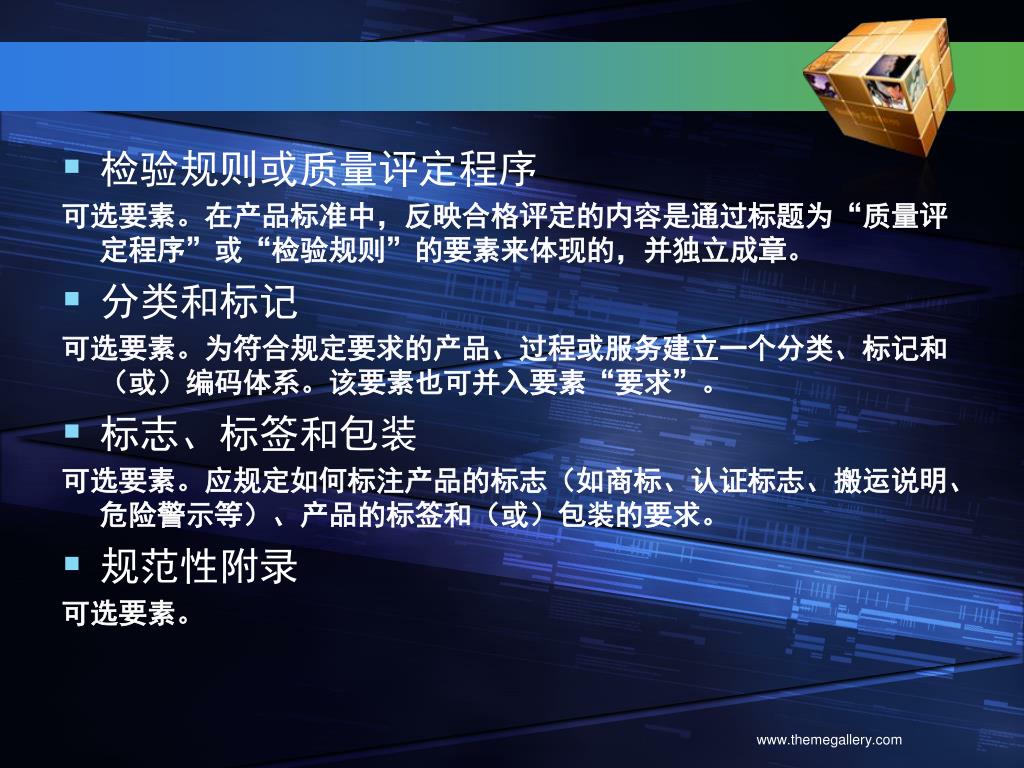

www.themegallery.com 检验规则或质量评定程序 可选要素。在产品标准中，反映合格评定的内容是通过标题为“质量评定程序”或“检验规则”的要素来体现的，并独立成章。 分类和标记 可选要素。为符合规定要求的产品、过程或服务建立一个分类、标记和（或）编码体系。该要素也可并入要素“要求”。 标志、标签和包装 可选要素。应规定如何标注产品的标志（如商标、认证标志、搬运说明、危险警示等）、产品的标签和（或）包装的要求。 规范性附录 可选要素。

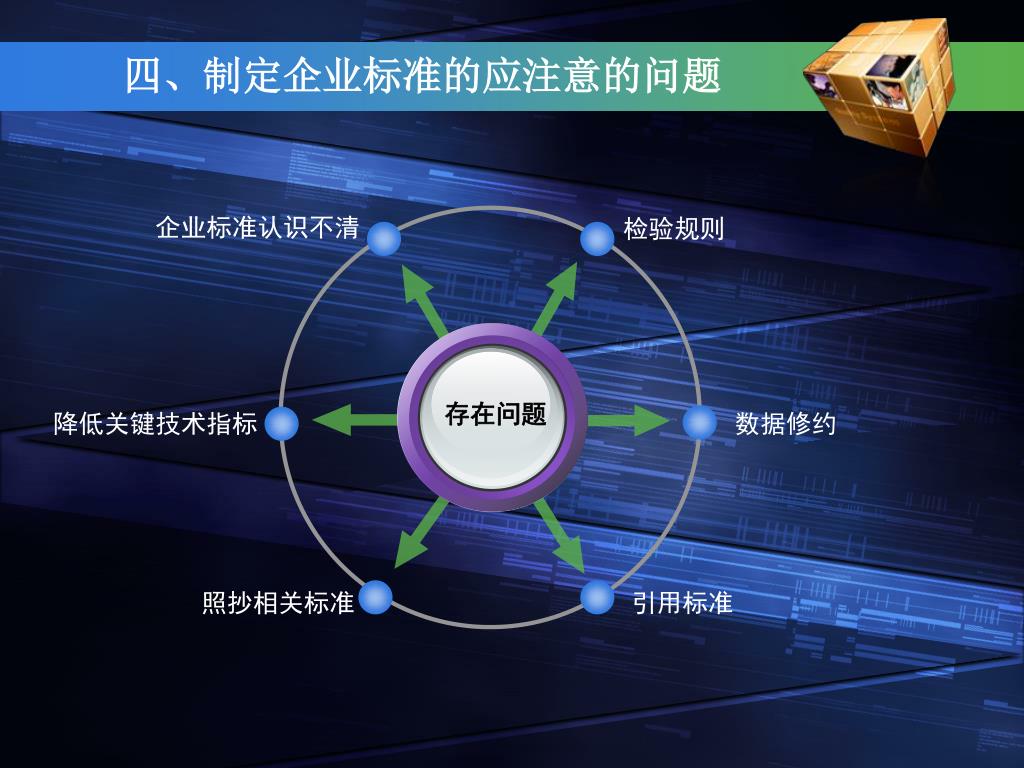

四、制定企业标准的应注意的问题 企业标准认识不清 检验规则 降低关键技术指标 数据修约 照抄相关标准 引用标准 存在问题
