  1. 计算机网络概论电子教案 主讲人：赵秀明

  2. 《计算机网络》 第一章 网络基础第二章数据通信 第三章网络的组成元件第四章 动手架设以太网 第五章 局域网原理第六章 广域网 第七章 无线网络第八章 IP基础与地址 第九章 ARP与ICMP第十章 IP路由 第十一章 UDP与TCP第十二章 DNS与DHCP 第十三章 互联网第十四章 网络管理与安全 第十五章 网络规划

  3. 第一章 网络基础 1.1 网络基本概念 1.2 网络类型的分类 1.3 对等式与主从式网络 1.4 网络操作系统 1.5 0Sl模型 1.6 DoD模型

  4. 1.1网络基本概念 一、什么是计算机网络？ 计算机网络就是利用通信线路和通信设备将分布在不同地点的具有独立功能的多个计算机系统互相连接起来，在网络软件的支持下实现彼此之间的数据通信和资源共享的系统。例如： 校园网 二、网络共享资源 文件：文件夹、文件上传下载 信息：电子邮件 外设：打印机、扫描仪 应用程序：网站 返回

  5. 1.2 网络类型的分类 网络依规模大小可区分成三种类型：局域网、城域网与广域网。 表1-1网络类型的比较 返回

  6. 1.3 对等式与主从式网络 一、主从式网络中的计算机可分为客户端与服务器，客户端可对服务器请求资源。服务器会根据其提供的服务，而配备较好的硬件设备 1、服务器：通常是指提供服务的计算机，例如：网络上有A、B、C三台计算机，其中C计算机提供自己的打印机与硬盘给A、B两台计算机使用，于是C计算机便扮演了打印机服务器与文件服务器两种角色,如图 1-7. 2、客户端：至于A、B这两台享受服务的计算机，则通常称为客户端（Client）。 3、优点：与对等式网络相比较，主从式网络最大的优点即适用于较大的网络，资源集中无论是访问还是管理，都较简单。 缺点：对服务器要求高、对管理员要求高。

  7. 二、对等式网络则是每部计算机可同时扮演客户端与服务器的角色，可提供资源给其他计算机，也可以向其他计算机请求资源,如图1-6.二、对等式网络则是每部计算机可同时扮演客户端与服务器的角色，可提供资源给其他计算机，也可以向其他计算机请求资源,如图1-6. 优点：架设容易，且成本低廉。 缺点：网络规模大时，资源分散、管理困难，对网络用户要求较 高。 三、虽然理论上可区分上述两种网络操作方式，不过实际上，大多数的网络系统都结合了这两种方式，可称为混合式网络,如图1-8。 返回

  8. 1．4网络操作系统 一、NOVELL--NetWare操作系统1、发展2、Novell局域网是Novell公司开发的高性能的基于微机的计算机网络系统，NetWare是它的网络操作系统。Netware是个人计算机网络操作系统的先驱,是目录服务（Netware Directory Service）的先驱。3、Novell的基本组成：1）文件服务器2）工作站3）网卡 二、Windows NT是具有Windows图形用户界面，内置网络功能，支持32位操作系统 1、 NT的发展: Windows NT总共历经三次主要改版,直至现在的windows2000(NT5.0) 93年微软推出了Windows NT 网络操作系统；94年Windows NT 3.5打开市场；96年Windows NT 4.0在企业网络市场占有了一席之地。2、NT的主要特点： 1）32位结构 2） 多平台支持 3）多任务支持 4） 安全性 5）多文件支持 6）内置网络功能7）只适合中小企业网络 8）稳定性不佳 三、Windows 2000 加入目录服务，可在大型企业网络中使用 四、linux 优点：公开程序源代码、系统非常稳定，性能极佳，且网络功能超强 缺点：字符界面，对用户要求高，硬件支持较差，可用的软件较少 返回

  9. 1.5 0Sl模型 一、为什么要制定osI模型? 二、网络分层的目的 1、将网络通信分解成更小、更简单的模块以便于研发。 2、将网络部件标准化，从而可以让进行研发和提供支持 3、允许不同类型的网络硬件和软件相互通信 4、防止某一层的变更回影响到其他层，从而可以更快的发展 5、将网络通信分成较小的部分，学习时会更易于理解。 三、学习OSI参考模型的作用 1、学习关于层次的概念有助于理解一台计算机与另一台计算机之间的通信过程。 2、学习各个层次的基本功能是开始设计、构建以及解决网络故障的基础。

  10. 四、OSI参考模型的七层 1、七层包括：应用层、表示层、会话层、传输层、网络层、数据链路层、物理层（由高到低），如图1-9。 OSI模型的每一层都有它必须实现的功能，以保证数据能从源端传到目的端。 2、各层的功能如下： 第1层：物理层（信号与介质） 传输信息的介质规格。 将数据以实体呈现并传输的规格。 接头的规格。 第2层：数据链路层（帧和介质访问控制） 同步 检测 制定介质访问控制方法

  11. 第3层：网络层（路径选择、路由及逻辑寻址）第3层：网络层（路径选择、路由及逻辑寻址） 定址 选择传送路径，如图1-10 第4层：传输层（流量控制和可靠性） 编定序号 控制数据流量 检测与错误处理 第5层：会话层 建立、管理和中止两台通信主机之间的会话。 第6层：表示层 内码转换 压缩与解压缩加密与解密 第7层 应用层 OSI参考模型中最靠近用户的一层，为用户的应用程序提供网络服务 3、OSI的3个较高层可归纳为应用层，处理与用户接口（telnet、http）、数据格式(ascii、jpeg)及应用进程访问（操作系统/应用访问的日程安排）有关的工作。

  12. 五、osi模型七层的运作方式 数据在传送端由上层到下层，每经过一层加上一些该层专用的信息（即为报头或报尾），这个过程称为封装。 到达接收端后，从最底层向上层传送，每过一层去掉该层所认识的报头（报尾），传到最上层时恢复原貌，这个过程称为解封装，如图1-11。 六、OSI模型的优点 1、分工合作，贵任明确 2、对等交谈，如图1-12 3、逐层处理，层层负责 返回

  13. 1.6 DoD模型 一、DoD模型又称Tcp/Ip模型，是互联网的实际标准，由美国国防部制定。 二、四层简介(有些层的名字虽然和OSI参考模型中的名字一样，但是意义不同，有不一样的功能)，如图1-13 1、应用层 2、传输层 3、网络层 4、数据链路层 三、比较DOD模型和OSI模型，如图1-14 1、DoD模型与OSI模型有以下两点主要差异： • DoD模型的应用层相当于OSI模型的第5、6、7层。 • DoD模型的数据链路层相当于OSI模型的第1、2层。 2、DoD模型的分工比较粗略，不像OSI模型那么精密与周详。在实际操作中，DoD模型比较简单和有效率；在学习上，则以参考OSI模型较容易理清各层的职责。 返回下一章

  14. 第二章数据通信 2.1 数字与模拟 2.2 基带传输与宽带传输 2.3 基带编码技术 2.4 宽带调制技术 2.5 同步化 2.6 单工与双工 2.7 带宽

  15. 2.1数字与模拟 一、数字与模拟 “数字”泛指一切可数的信息，“模拟”则是那些只能通过比较技巧进行区分的不可数信息。 二、信号：指的是所需的电压、光模式或调制的电磁波 模拟信号：可以用波形进行图示，因为他们是逐渐的持续的发生变化的，模拟信号是一种能持续 变化的电磁波。模拟信号具有以下特征： • 波动性 • 持续变化的电压-时间图 • 反映事物的本质特征 • 在电信业已经被广泛使用了超过100年 三、数字信号：几乎能瞬时的从一个状态转换为另一个状态。 数字信号具有以下特征： 1、离散的、或跳跃的电压-时间图 2、反映技术的本质特征而不是时间的本质特征

  16. 四、数字信号和模拟信号 数字信号的优点： 1、制造数字设备，较模拟设备便宜 2、数字信号开启或关闭的离散状态不会像一个连续波形那样容易受到一个较小的失真的影响。 模拟信号的优点： 1、容易进行多路复用，也就是联合起来增加带宽。 2、不容易衰减但放大信号时，噪声和信号也一起随之放大。 五、数据的数字化 模拟数据经过采样过程后就变成了数字信息，这种取样过程也常被称为“数字化”(digitize)过程。

  17. 2．2基带传输与宽带传输 一、基带传输与宽带传输 二、基带的信号发送与接收 三、载波信号的调制与解调 四、载波传输不等于模拟传输、载波传输不等于单向传输

  18. 2．3基带编码技术 一、编码是指把1和0转换成某种真实的和物理的事务。 二、二阶基带信号的编码方式 三、多阶基带信号的编码方式 • Bipolar Alternate Mark Inversion(BiDolar-AMI，双极交替记号反转)：早期T-Carrier网络采用这种传输方式。 • Bipolar-8-ZeroSubstitution(B8ZS，双极信号八零替换)：新式T-Cartier网络采用这种传输方式。 • High density bipolar 3(HDB3，高密度双极信号3)：E-Carrier网络采用这种传输方式。

  19. 2．4 宽带调制技术 一、调制：发送端根据数据内容命令调制器(modulator)改变载 波的物理特性使其能够携带信息。 二、振幅调制技术 三、频率调制技术 四、相位调制技术 五、正交幅度调制技术

  20. 2．5同步化 接收端要顺利将信号转换成原先的数据，必须知道两件事:“从哪个时间点开始检测信号的逻辑状态”与“传输一位所占用的时间”。 为解决第一个问题，传输控制机制都会定义一种“闲置(Idle)状态”。不传送数据时，传输介质便处于闲置状态下。一旦开始传送数据，便进入“数据传输状态”，并开始检测信号的逻辑状态。 要解决第二个问题，只需让发送端与数据端参考同一套时钟(Clock)即可。但除非传送端通过另一条传输线路将时序信号传送给接收端，让接收端得以随时修正时序。这个程序，便是“同步化”。否则只要双方的时钟有些微的误差，长时间传输累积下来，便会使得取样过程出错，解译出错误的数据。

  21. 2．6单工与双工 一、单工 在此传输模式下，发送端只能发送信息出去，不能接收调制；接收端只能接收信息，不能发送信息出去。例:电视 二、半双工(HaIf DUOIex) 可在两个方向上传送流量，但某一时刻只能有一方进行传输。即半双工传输方式使信号能朝任一方向传送，但不能朝两个方向同时传送，例：对讲机 三、全双工 在此传输模式下通讯端可以同时进行数据的接收与发送操作。例：电话

  22. 2．7带宽 带宽：用来描述在一个给定的时间内有多少信息能够从一个地方传输到另一个地方。包括模拟信号带宽和数字信号带宽。 模拟信号：信号带宽——信号频率的变动范围 数字信号：线路带宽——线路传输速率（重点）

  23. 第三章网络的组成元件 3.1传输介质 3.2网络拓扑（topology） 3.3网络设备

  24. 3.1传输介质 一、同轴电缆 优：同轴电缆有双层的保护(金属铜网和绝缘外皮)，不易受外界(例如：电磁波和湿气)干扰，使用寿命也较长。 缺：同轴电缆和双绞线相比，价格比较贵，而且也很重。 二、双绞线 双绞线的优点就是便宜，再者，双绞线的维护和布线弹性也很好。但是比较不耐用，而且较容易受到电磁干扰。 三、光纤 优： >传输速度快 >抗电磁干扰 > 传输安全性高 缺：架设不易，分接线路很麻烦，价格很高，不适合一般小型局域 网使用。

  25. 四、比较三种常用传输介质： 1、同轴电缆在宽带(Broadband)传输仍有较大发挥空间。例如：目前方兴 未艾的缆线调制解调器(CableModem)市场，从有线电视部门到用户家中， 都一律使用同轴电缆。 2、双绞线是基带传输介质的主流。是网络安装中经常使用的介质 3、由于光线价格昂贵与施工困难，通常只在铺设网络主干线时使用。 4、无线传输介质 激光、红外线、无线电，微波

  26. 3.2网络拓扑（topology） 常用的物理拓扑包括：总线型、星型、环型、扩展星型、层次、网络。 1、总线型：所有节点都连到一条主干电缆上 缺点：故障诊断困难，总线故障会引起整个网络瘫痪。（早期常用的拓扑 结构） 2、星型：将所有电缆连到一个中心点上，这一点通常是一台集限器或者交换机。 优点：结构简单、建网易，故障诊断易，系统较稳定。缺点：安装费用多。 3、环型：各节点形成闭合的环，可实现任意两点间通信。缺点：环中任意一处故障都会造成网络瘫痪。 4、扩展星型拓扑 通过集线器/交换机把独立的星型拓扑结构连到一起，可以扩展网络的规模。 5、层次拓扑结构 与扩展星型拓扑类似，只是把主计算机连到一起。 6、网络拓扑 每台主机都具有与其他所有主机的连接，应用于绝对不能出现通信中断的情况下，如核电厂。

  27. 3.3网络设备 一、网卡（NIC） 功能：控制主机对介质的访问，使主机设备能适用于网络介质。能够把计算机所产生的串行信号转换成可以在网络电缆上传送的串行格式。 网卡工作于OSI第二层：数据链路层，每块网卡都有一个独一无二的代码，称为mac地址，即介质访问控制地址。该地址用于控制主机在网络上的数据通信。 3、网卡的分类：网卡可采用下列3种方式来分类 > 以接头种类区分。 > 以总线(Bus)接口区分。 > 以带宽(Bandwidth)区分。

  28. 二、中继器 功能：可以对由于电缆距离过长而衰减的信号进行清除、放大、及重传。 中继器位于OSI参考模型的最底层物理层。 三、集线器 集线器工作在物理层，可分为有源集线器和无缘集线器，无源集线器的功能是集中线路。有源集线器本质上是一种中继器，又称为多端口中继器，功能是对信号进行再生并且把它放大到所有的网络连接上。后者多用于以太网中。 特点：共享带宽。同一时间只能有一对port在工作。 集线器的种类： 按端口数量分： 按带宽分： 4、扩充局域网时应遵循5-4-3原则。 5、集线器(Hub)在10BASE-T和100BASE-TX网络中经常被用到。

  29. 四、网桥 功能：过滤局域网上的流量，确保本地通信在本地进行。但不能过滤广播包。 工作在数据链路层。根据mac地址做出判断，可以维护地址表。 五、路由器（路径选择器） 功能：检查进入的数据，为他们选择通过网络的最佳路径，然后把他们交换到合适的输出端口上。还可以过滤广播包。 工作在第三层网络层。使得任何类型的计算机都可以与世界上的任何地方的计算机进行通信。 可路由的传输协议tcp/ip,ipx/spx；不可路由的传输协议netbuei 六、第二层交换机 同时具备集线器和网桥的功能，他把来自输入端口的帧交换到输出端口，同时能够为每个端口提供完全的带宽。 工作在数据链路层 七、第三层交换机 工作在第三层，除了具有第二层交换机的功能外，还能进行路由工作。 通常和路由器搭配使用。增加路由速度。

  30. 八、调制解调器 1、接收一串数据位，并根据这些比特流调制载波的硬件线路称为 调制器；而接收载波，并重建调制在载波上的数据的硬件线路称为 解调器。 2、调制解调器可以采用下列两种分类方式： >以连接方式区分 调制解调器与计算机的连接方式可分为内置和外置： > 以上网带宽区分 则还可细分为窄带和宽带俩种类别。窄带指的是带宽在56Kb/s以下的调制解调器，也就是传统的调制解调器。宽带则是指电缆线调制解调器和ADSL调制解调器这两种当红的宽带上网设备。 九、VLAN VLAN 实际是与位置无关的局域网。由一个站点发送的广播信息帧只能发送到具有相同虚拟网号的其它站点，而其它虚拟局域网的站点则接收到该广播信息帧。因此，在同一VLAN内，用户能高效地进行通信. 原因：具有交换能力 技术特点：1、借助子网络管理软件 2、大大降低网络的广播风暴。

  31. 第四章 动手架设以太网，以以太网为例 4.1以太网简介 4.2以双绞线架设以太网

  32. 4．1以太网简介 一、以太网的发展 1973年xerox公司首先建立了实验性的以太网体系。 1982年DIX联盟推出了EV2规格 1983年iEEE802.3公布了802.3CSMA/CD规格 今天以太网常用来指所有符合以太网规范（包括IEEE802.3）的载波监听多路访问/冲突检测（CSMA/CD）的网络 二、10MB/s以太网规格简表

  33. 100MB/s以太网规格简表

  34. 1000 Mb／s以太网规格简表

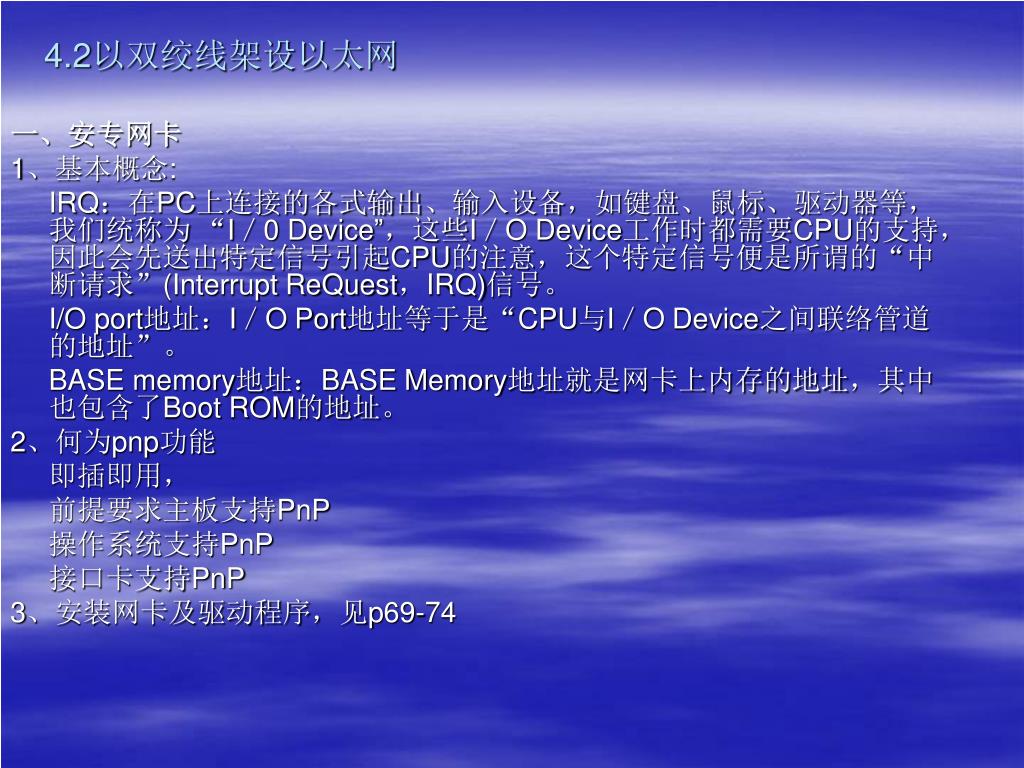

  35. 4.2以双绞线架设以太网 一、安专网卡 1、基本概念: IRQ：在PC上连接的各式输出、输入设备，如键盘、鼠标、驱动器等，我们统称为 “I／0 Device”，这些I／O Device工作时都需要CPU的支持，因此会先送出特定信号引起CPU的注意，这个特定信号便是所谓的“中断请求”(Interrupt ReQuest，IRQ)信号。 I/O port地址：I／O Port地址等于是“CPU与I／O Device之间联络管道的地址”。 BASE memory地址：BASE Memory地址就是网卡上内存的地址，其中也包含了Boot ROM的地址。 2、何为pnp功能 即插即用， 前提要求主板支持PnP 操作系统支持PnP 接口卡支持PnP 3、安装网卡及驱动程序，见p69-74

  36. 二、使用材料介绍 认识RJ-45接头,8个凹槽，8个金属接点（8p8c）。接头的脚位顺序。 布线与连接所需工具：>斜口钳 、剥线器、压线钳、双绞线、RJ-45接头、护套 三、制作网线，具体制作过程见p77-80

  37. 第五章 局域网原理 5-1以太网的基本原理 5-2交换式以太网的原理 5-3令牌环网络简介 5-4、AppleTaIk简介

  38. 5-1以太网的基本原理 一个以太网在网络设备之间传送数据，认为以太网是一种共享介质的技术，也就是说，所有的设备都与相同的传输介质或电缆相连接。 一、以太网最大的特性在于信号是以广播的方式传输。在网络上任一部计算机送出的信号，其他相连的计算机都会收到。在这种情况下，如果A传数据给B时应使用定址(Addressing)的方法来解决。 二、 1、在数据中记录目的端与来源端的地址（mac地址），以决定数据的接收及响应对象，这就是所谓的定址(Addressing)。 2、数据在传输到介质之前，会划分为特定大小的数据单元，称为帧(frame)。中除了要传输的数据外还加入一些控制用的数据，以提供管理的功能。 三、 1、冲突：来自两台不同通信计算机的信号在同一时刻位于同一共享介质时，造成信号意义无法识别，这就是所谓的冲突。 2、以太网技术中，冲突是一个正常组成部分，但过度冲突会降低网络速度或者使网络停止运行。因此许多网络设计通过网络最小化和冲突本地化尽量避免冲突。 3、以太网中采用“介质访问控制”来避免冲突。

  39. 四、以太网是以CSMA／CD(Carrier Sense Multiple Access／ollision Detection，载波监听多 重访问冲突检测)的方式来进行介质访问控制，其目的是为了避免发生冲突。CSMA/CD传输过程：见p84图5-6 总结：CSMA／CD属于竞争式(Contention)的网络访问方式。由于每一个工作站使用介质的权力相等，一旦有许多的工作站需要输出时，则看谁先送出信号，谁就能占用介质进行传输，因此也称为抢占式传输。

  40. 五、冲突域 冲突域：是帧送出时，会遭到冲突的范围。（网络内部，数据分组和发生冲突的区域称为冲突域，所有的共享介质环境都是冲突域，例：一条线路通过的电缆、收发器、接插面板、中继器、集线器与另一条线路相连。那么这些都是冲突域的一部分） 最小帧限制：在传输介质线路的最大距离F，信号在介质来回一次的时间，称为“来回时间”。 在送出帧后，必须持续检测一段“来回时间”，才能确定帧不会遭到冲突。 为避免在还未确定之前，帧就已经发送完毕而开始发送下一个帧，所以帧不能太小。 以太网帧的最小限制为64Bytes=512Bits。因此512Bits的最小帧限制，意味着必须 持续检测512BitTime，以10Mb／s来说，就是51．2 u s。 提示：请注意，51．2“s并非绝对，假设带宽为100 Mb／s，则512 Bit Time。5．12 u s其 限制的冲突范围会相对地缩小。

  41. 六、中继器、集线器、网桥 中继器、集线器只能对信号进行再生和重定，但是不能进行过滤，所以两者的使用相当于延长了冲突域，扩展了冲入范围。 网桥能过滤转送帧，所以能把局域网分成两个独立的冲突域。 七、全双工和半双工 以太网卡能否达到全双工的功能，除了双绞线的使用外除了双绞线的使用外，还得使用点对点的连接方式，实际上网卡是以连接交换机来达到全双工的功能。

  42. 5-2交换式以太网的原理 一、什么是交换式以太网? 使用交换机来作集线器的以太网，称为交换式以太网。 二、独享带宽 交换式以太网最明显的好处就是能独享带宽 交换式以太网不会有冲突检测，所以也不会有冲突延迟，这样能更有效地使用带宽。 三、 1、由于交换机能像网桥一样分隔出独立的冲突范围，因此可提供全双工的传输模式。 2、当网卡接通交换机或集线器时，会送出特定的信号，并判断送来的信号，以决定是否能提供全双工的传输模式，在交换机这一边也由网卡送来的信号来判断对方是否能接受全双工的模式，这就是自动协调。自动协调是为了保有向下兼容性，全双工的网卡万一只连接到集线器时，可改成半双工的模式。

  43. 5-3令牌环网络简介 令牌环(Token-Ring)网络是由IBM在1970年发展的局域网技术。后来IEEE将它小幅度修改即成为IEEE 802．5的标准。 一、令牌环网络拓扑 令牌环网络通常使用双绞线，起初是以环状拓扑的方式来布线。 原始版的令牌环网络中每一部计算机必须连接2条电路，一条用来接收前一部计算机的信号，而另一条则输出信号给下一部计算机，如此头尾相接成为一个环状的电路连接。

  44. 二、令牌传递 令牌环网络利用令牌传递(Token Passing)来进行介质访问控制。它的作法如下： 1．在令牌环网络中，每个工作站以固定的顺序，传递一个称为“令牌(Token)”的帧，收到此令牌的计算机，如果需要传输数据，则会检查令牌是否闲置。若为闲置则将数据填入令牌中，并设置为忙碌，接着将令牌传给下一部计算机。 2．由于令牌已经设置为忙，所以接下来的工作站只能将帧传给下一部计算机。一直传到目的端时，目的端的计算机会将此令牌的内容复制下来，并设置令牌为已收到，并传向下一部计算机。 3．当令牌绕了一圈回到原来的来源端时，来源端在知道数据己被接收后，会清除令牌中的数据，接着将此令牌设置为闲置并传给下一部计算机，接下来的计算机又可以使用 这个令牌来发送它要发的数据。 令牌传递还能提供优先权的管理，具有较高优先等级的工作站能优先取得令牌。将各部计算机设置不同的优先等级，使因此，优先等级高的工作站能有较多的机会进行数据的传输。

  45. 三、令牌环网络的设备 令牌环网络可通过各种网络设备来扩充网络规模。以下介绍几种常用的设备： 1、多工作站访问单元 令牌环网络以MSAU(MulfiStafionAccessUnit，多工作站访问单元)作为集线器，连接网络上的计算机。MSAU实体连接方式为星型拓扑，但其内部电路仍是以环状拓扑运作。 2、网桥 网桥两端的令牌环网络，分别传递两个不同的令牌。当令牌中数据的目的端在网桥的另一端时，令牌中的数据会通过网桥转送到另一端的空闲令牌中，以传输到另一端的计算机。 3、交换机 令牌环网络交换机与以太网交换机相当类似，可将根据目的地址，直接将帧中继到目的端，让令牌不必逐一通过网络上的每一台计算机。

  46. 5-4、AppleTaIk简介 AppleTalk是苹果(Apple)计算机公司在80年代初期所开发的通讯协议组合，其主要目的是让局域网中的用户，能共享彼此的资源，包括文件、打印机等。AppleTalk可架构在以太网、令牌环网络、FDDI网络或是苹果计算机专属的LocalTalk网络上。 一、LocalTalk简介 1、 LocalTalk的设计主要是以便宜、简单为出发点。 2、 LocalTalk一般使用双绞线，拓扑则采取总线(Bus)的方式。

  47. 二、CSMA／CA 在LocalTalk中的介质访问方式使用CSMA／CA(Cartier Sense Multiple Access／Collision Avoidance，载波检测多重访问肿突避免)，其运作方式说明如下： 1．当有帧需要送出时，需等介质上持续400 u s(1 u s=10*秒)都没有信号之后，再 等一小段随机时间。如果在这段时间中发现介质上有信号，则整个过程重头再来，反 之则送出“要求发送”信息包给目的端。 2．送出后如果在200 p s内收到目的端返回的“发送许可”信息包，则表示完成Hand． • shake(协调)的过程。Handshake成功后，会在200 u s内开始送出帧。如果Handshake失败，则重新同到步骤1。 • CSMAJCA利用Handshake来检测冲突。一旦Handshake成功，即可避免在传输帧时发生冲突。 • CSMA／CA使得网络的传输性能较差。但CSMA／CA所用的电路技术较为简单，因此可降低软件制造成本。

  48. 三、比较三种局域网

  49. 第六章 广域网 6.1 广域网剖析 6.2 广域网主干传输技术的物理层标准 6.3 广域网主干传输技术的数据链路层标准 6.4 整体服务数字网络 6.5 远程控制与远程访问服务 6.6 虚拟专用网络(VPN)
