什麼是eMMC? 2012 - eMMC的時代!

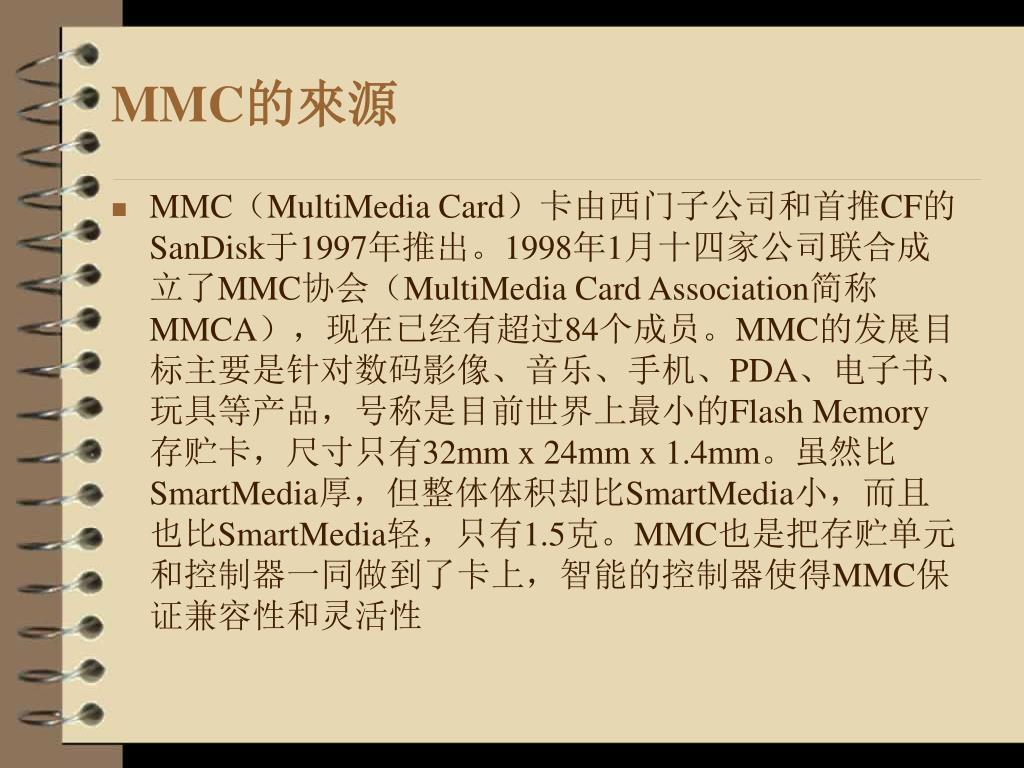

MMC的來源 • MMC（MultiMedia Card）卡由西门子公司和首推CF的SanDisk于1997年推出。1998年1月十四家公司联合成立了MMC协会（MultiMedia Card Association简称MMCA），现在已经有超过84个成员。MMC的发展目标主要是针对数码影像、音乐、手机、PDA、电子书、玩具等产品，号称是目前世界上最小的Flash Memory存贮卡，尺寸只有32mm x 24mm x 1.4mm。虽然比SmartMedia厚，但整体体积却比SmartMedia小，而且也比SmartMedia轻，只有1.5克。MMC也是把存贮单元和控制器一同做到了卡上，智能的控制器使得MMC保证兼容性和灵活性

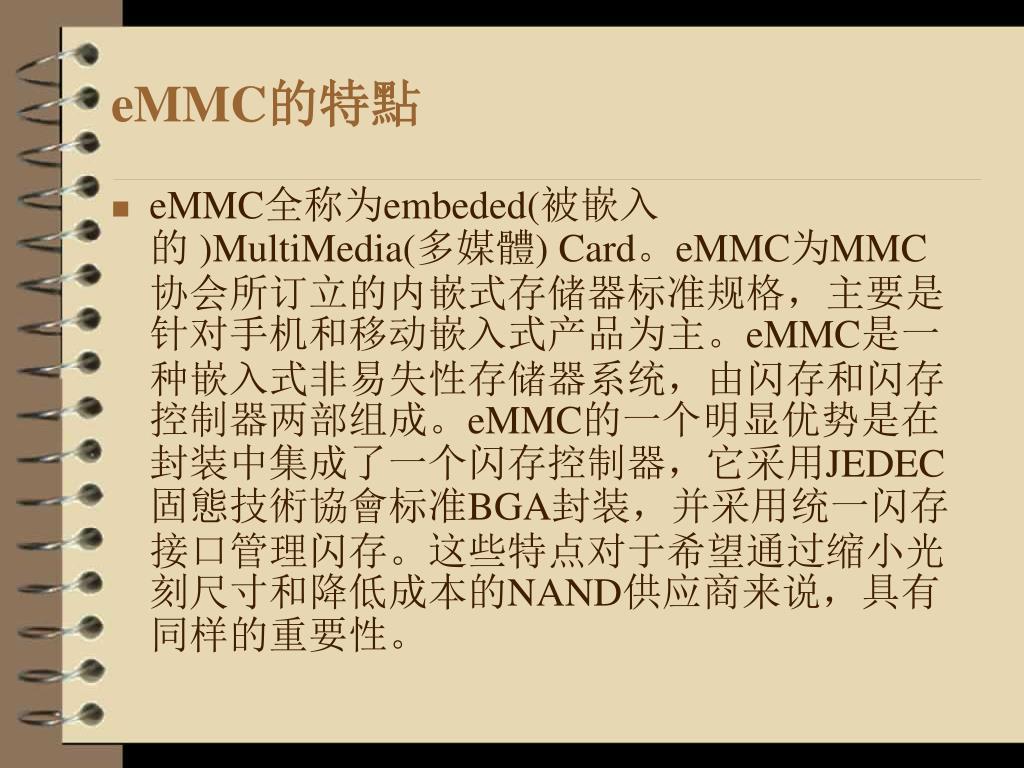

eMMC的特點 • eMMC全称为embeded(被嵌入的 )MultiMedia(多媒體) Card。eMMC为MMC协会所订立的内嵌式存储器标准规格，主要是针对手机和移动嵌入式产品为主。eMMC是一种嵌入式非易失性存储器系统，由闪存和闪存控制器两部组成。eMMC的一个明显优势是在封装中集成了一个闪存控制器，它采用JEDEC固態技術協會标准BGA封装，并采用统一闪存接口管理闪存。这些特点对于希望通过缩小光刻尺寸和降低成本的NAND供应商来说，具有同样的重要性。

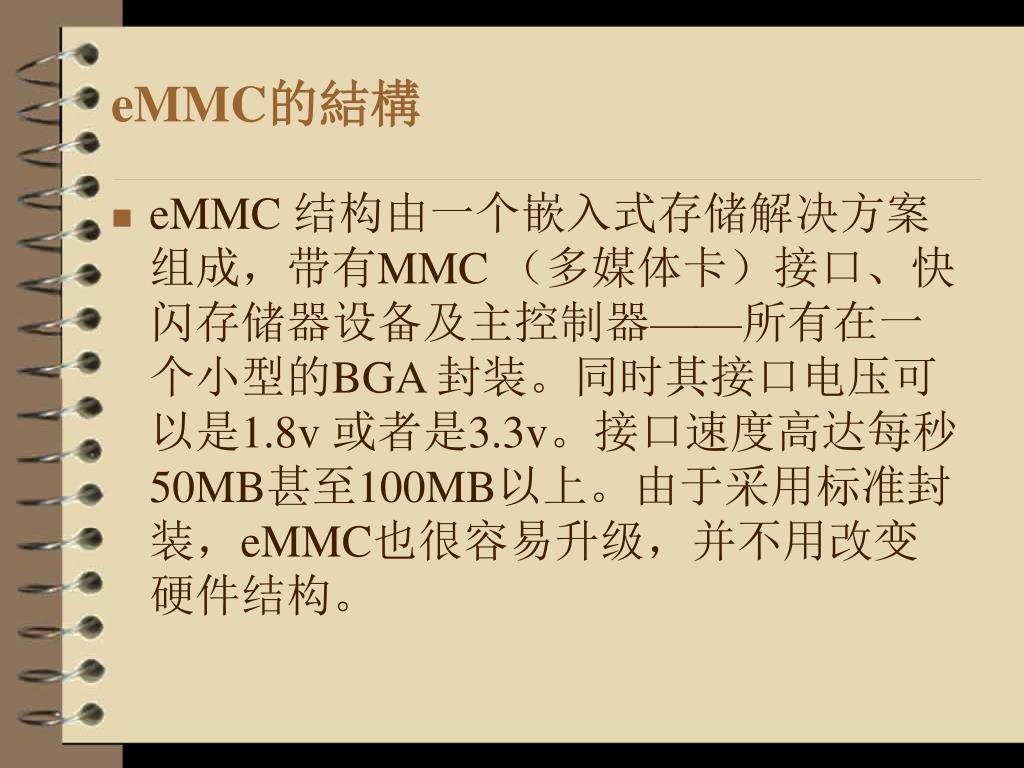

eMMC的結構 • eMMC 结构由一个嵌入式存储解决方案组成，带有MMC （多媒体卡）接口、快闪存储器设备及主控制器——所有在一个小型的BGA 封装。同时其接口电压可以是1.8v 或者是3.3v。接口速度高达每秒50MB甚至100MB以上。由于采用标准封装，eMMC也很容易升级，并不用改变硬件结构。

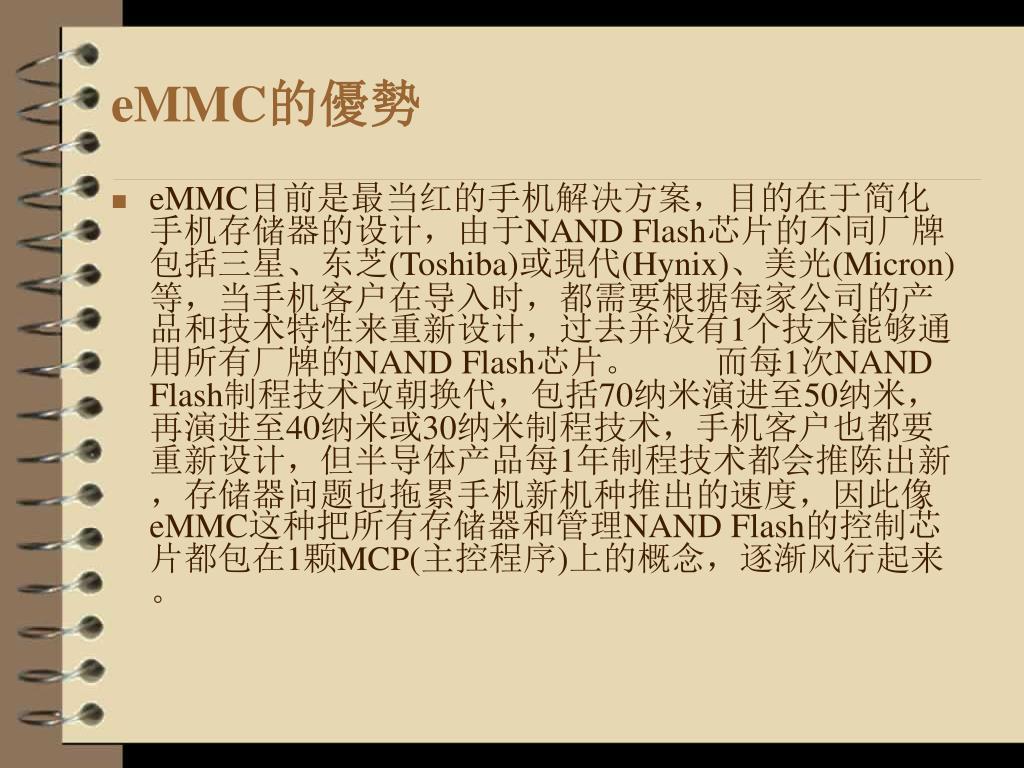

eMMC的優勢 • eMMC目前是最当红的手机解决方案，目的在于简化手机存储器的设计，由于NAND Flash芯片的不同厂牌包括三星、东芝(Toshiba)或現代(Hynix)、美光(Micron)等，当手机客户在导入时，都需要根据每家公司的产品和技术特性来重新设计，过去并没有1个技术能够通用所有厂牌的NAND Flash芯片。 而每1次NAND Flash制程技术改朝换代，包括70纳米演进至50纳米，再演进至40纳米或30纳米制程技术，手机客户也都要重新设计，但半导体产品每1年制程技术都会推陈出新，存储器问题也拖累手机新机种推出的速度，因此像eMMC这种把所有存储器和管理NAND Flash的控制芯片都包在1颗MCP(主控程序)上的概念，逐渐风行起来。

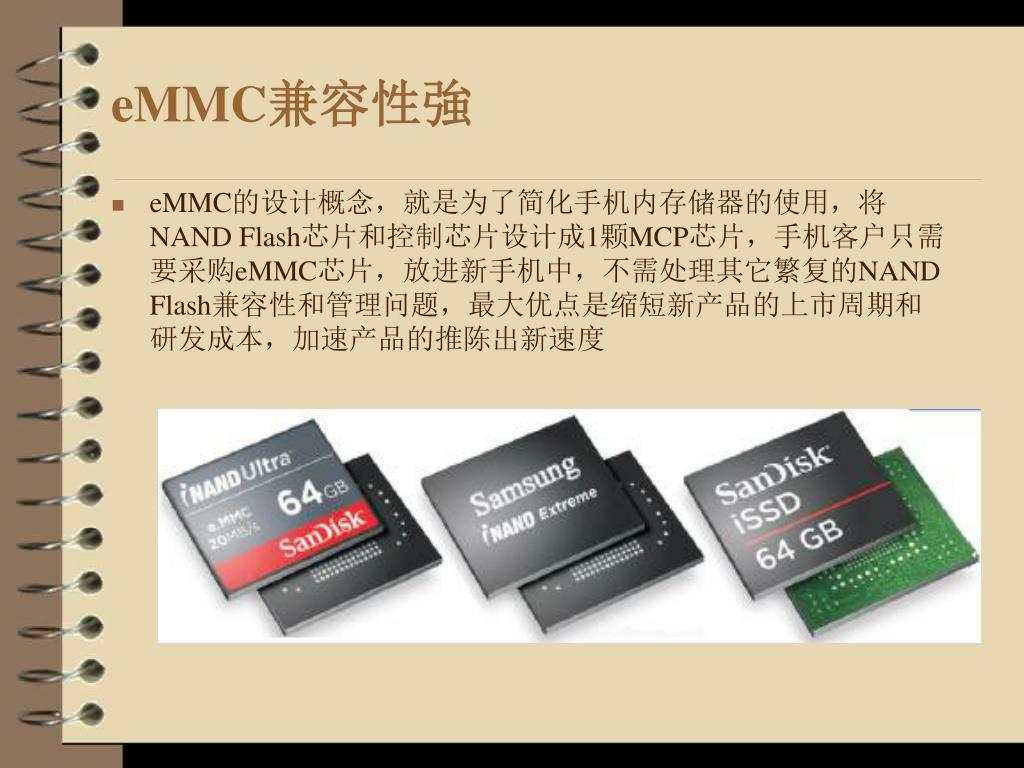

eMMC兼容性強 • eMMC的设计概念，就是为了简化手机内存储器的使用，将NAND Flash芯片和控制芯片设计成1颗MCP芯片，手机客户只需要采购eMMC芯片，放进新手机中，不需处理其它繁复的NAND Flash兼容性和管理问题，最大优点是缩短新产品的上市周期和研发成本，加速产品的推陈出新速度

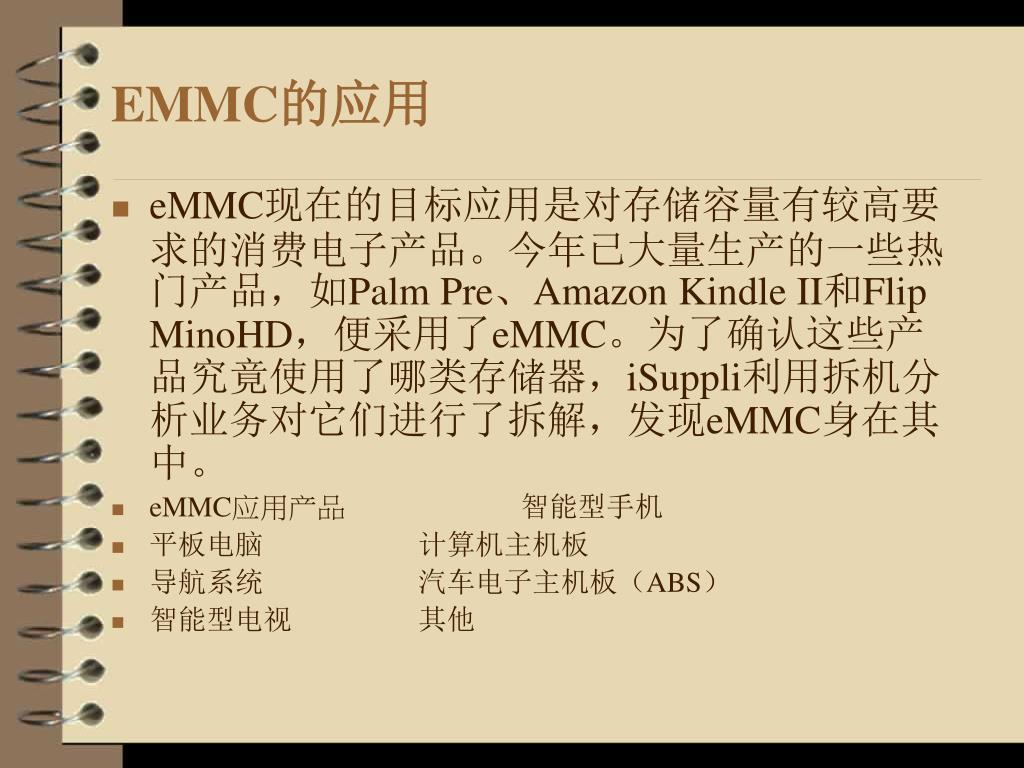

EMMC的应用 • eMMC现在的目标应用是对存储容量有较高要求的消费电子产品。今年已大量生产的一些热门产品，如Palm Pre、Amazon Kindle II和Flip MinoHD，便采用了eMMC。为了确认这些产品究竟使用了哪类存储器，iSuppli利用拆机分析业务对它们进行了拆解，发现eMMC身在其中。 • eMMC应用产品 智能型手机 • 平板电脑 计算机主机板 • 导航系统 汽车电子主机板（ABS） • 智能型电视 其他

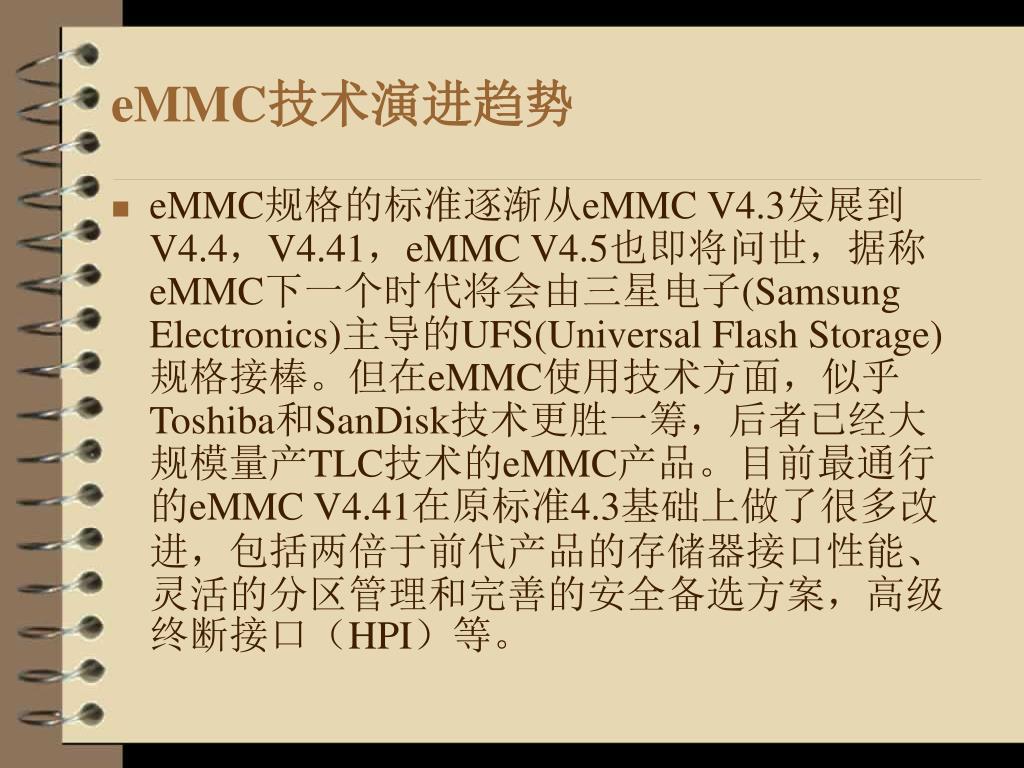

eMMC技术演进趋势 • eMMC规格的标准逐渐从eMMC V4.3发展到V4.4，V4.41，eMMC V4.5也即将问世，据称eMMC下一个时代将会由三星电子(Samsung Electronics)主导的UFS(Universal Flash Storage)规格接棒。但在eMMC使用技术方面，似乎Toshiba和SanDisk技术更胜一筹，后者已经大规模量产TLC技术的eMMC产品。目前最通行的eMMC V4.41在原标准4.3基础上做了很多改进，包括两倍于前代产品的存储器接口性能、灵活的分区管理和完善的安全备选方案，高级终断接口（HPI）等。

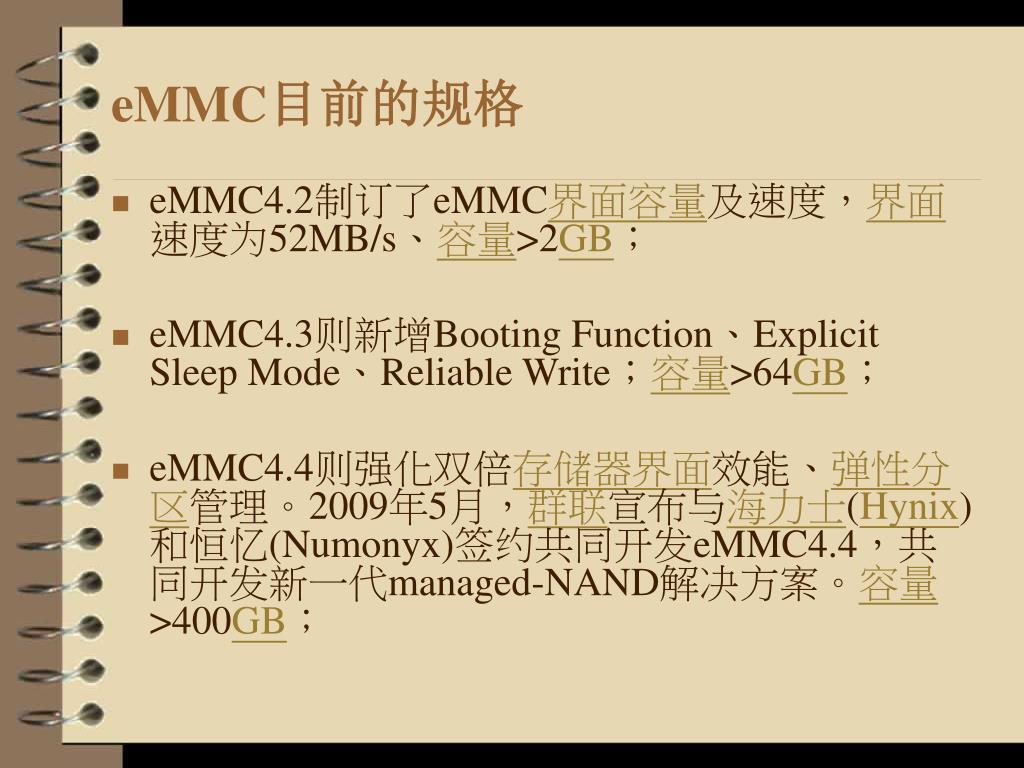

eMMC目前的规格 • eMMC4.2制订了eMMC界面容量及速度，界面速度为52MB/s、容量>2GB； • eMMC4.3则新增Booting Function、Explicit Sleep Mode、Reliable Write；容量>64GB； • eMMC4.4则强化双倍存储器界面效能、弹性分区管理。2009年5月，群联宣布与海力士(Hynix)和恒忆(Numonyx)签约共同开发eMMC4.4，共同开发新一代managed-NAND解决方案。容量>400GB；

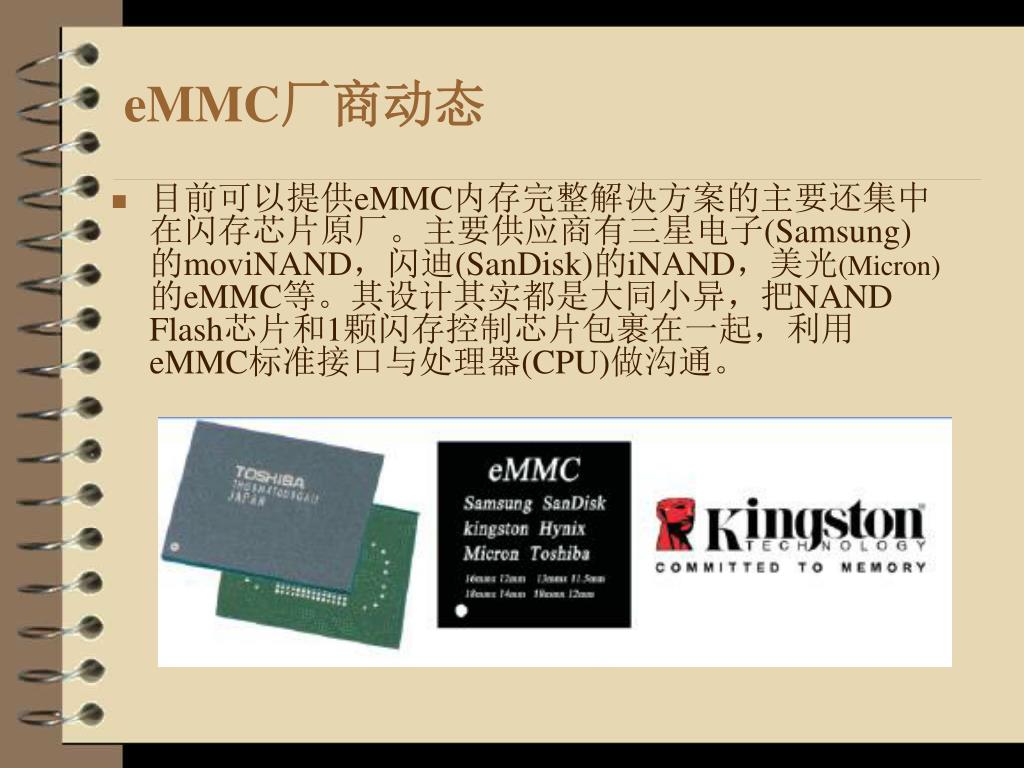

eMMC厂商动态 • 目前可以提供eMMC内存完整解决方案的主要还集中在闪存芯片原厂。主要供应商有三星电子(Samsung)的moviNAND，闪迪(SanDisk)的iNAND，美光(Micron)的eMMC等。其设计其实都是大同小异，把NAND Flash芯片和1颗闪存控制芯片包裹在一起，利用eMMC标准接口与处理器(CPU)做沟通。

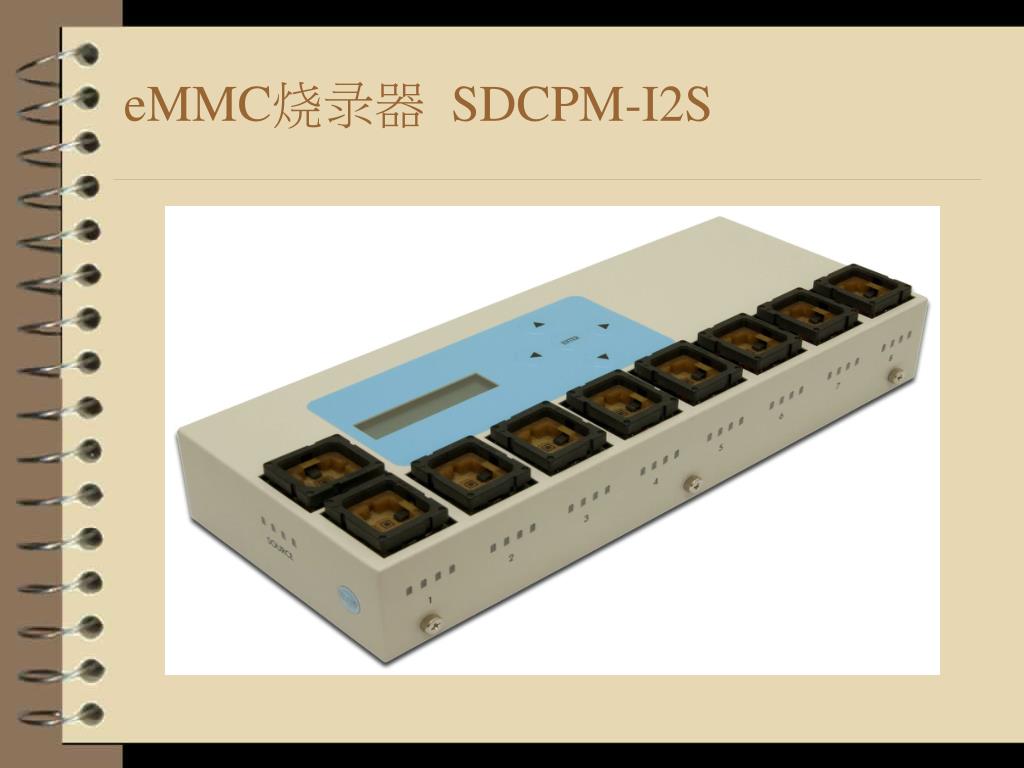

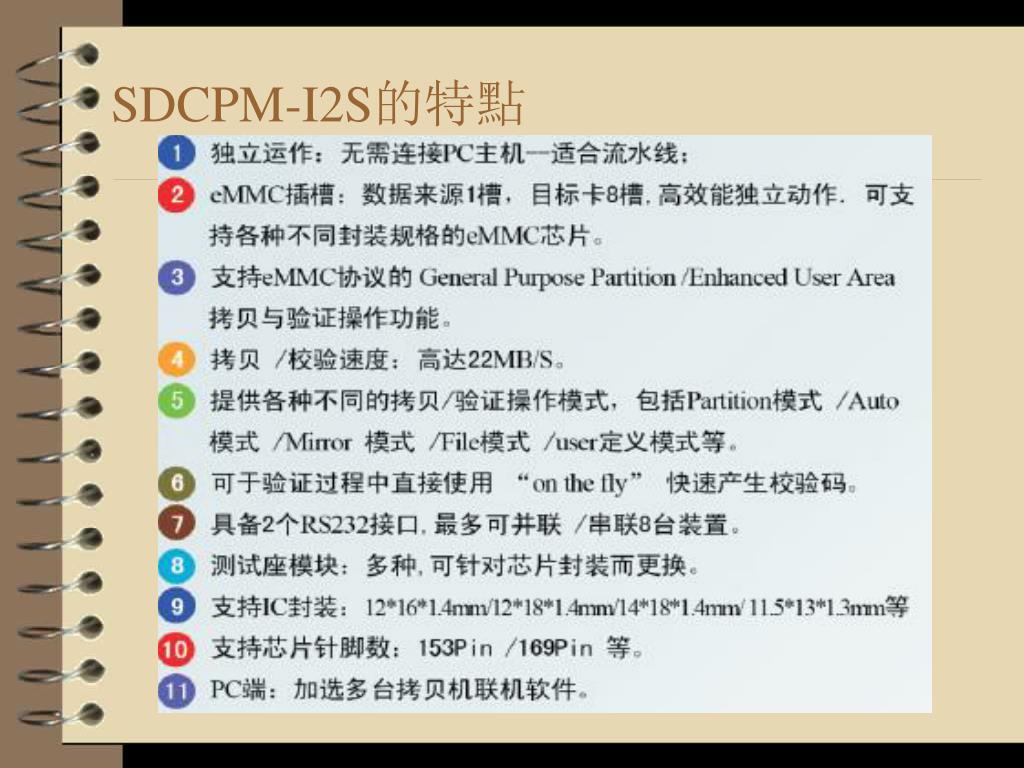

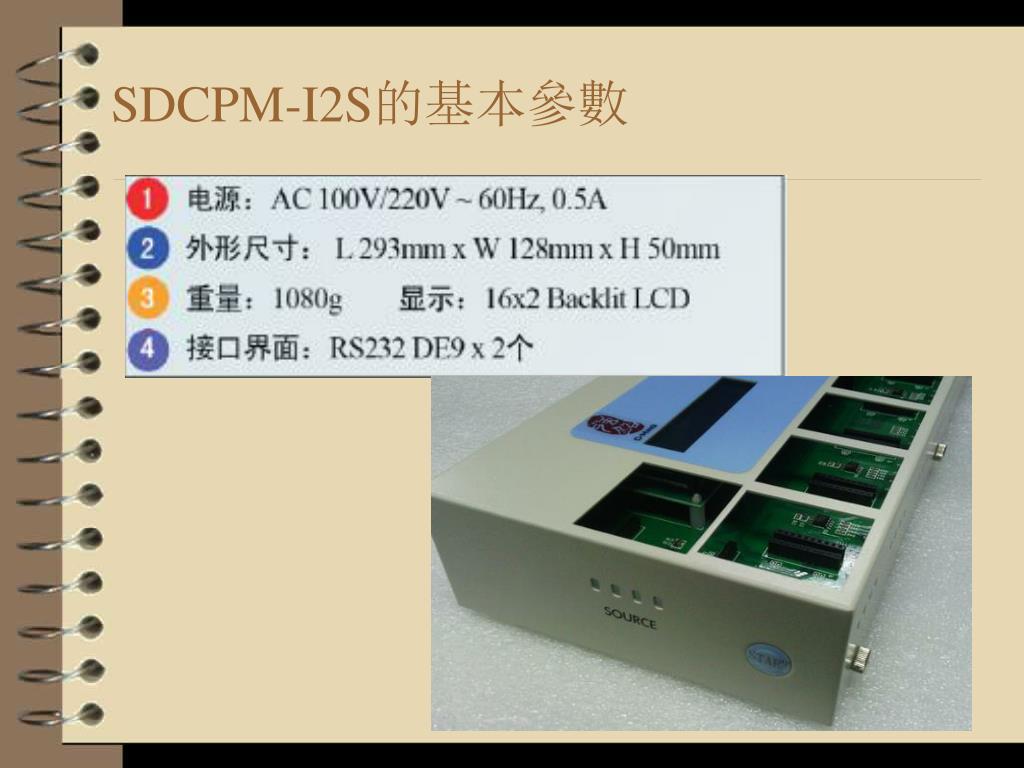

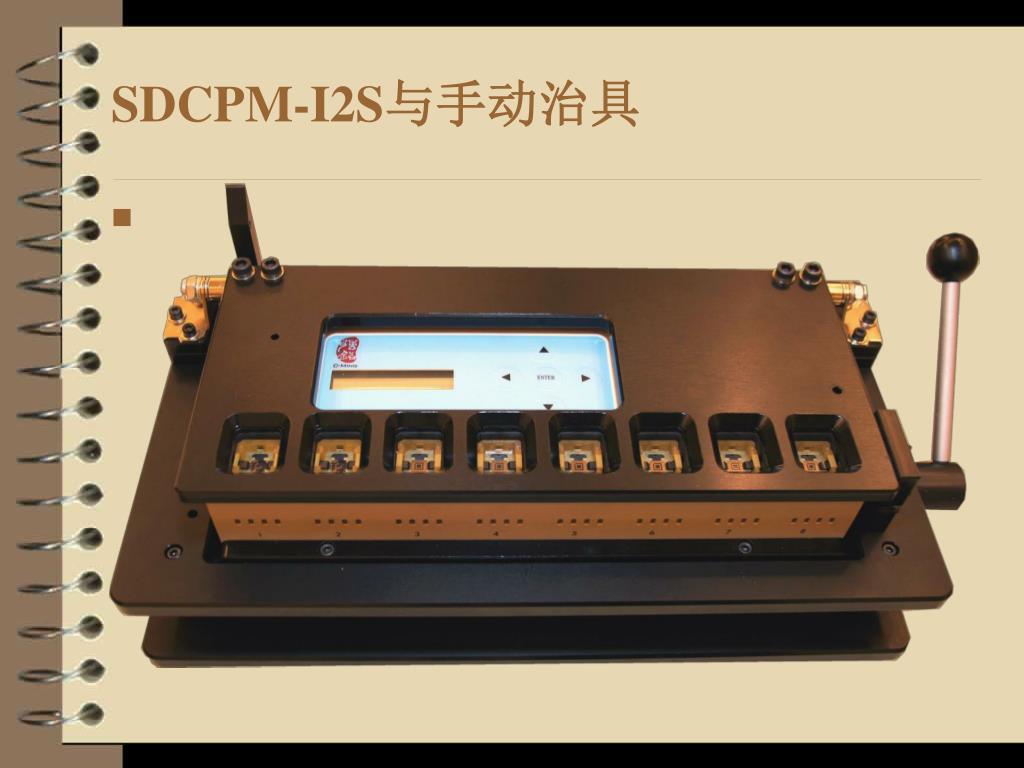

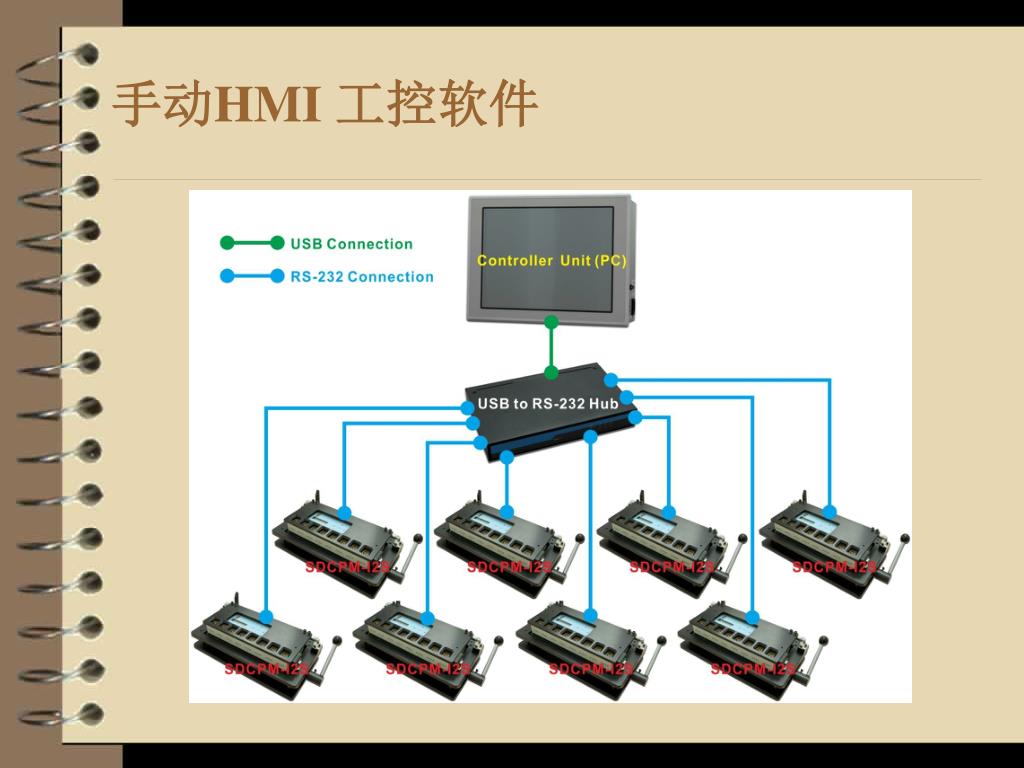

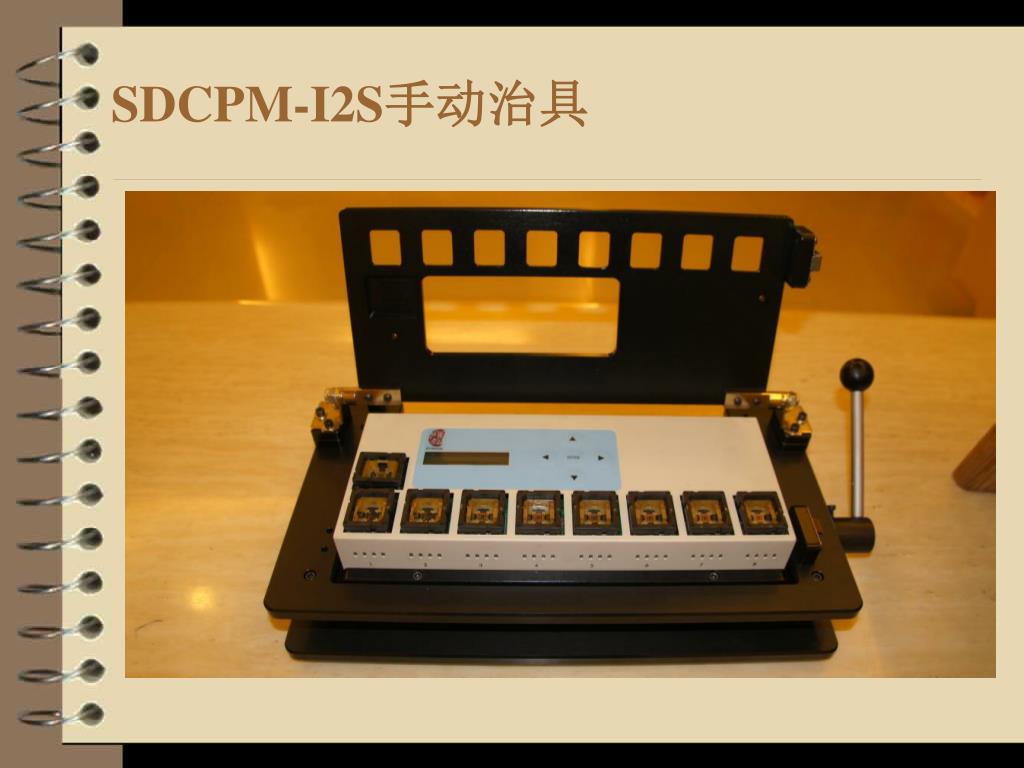

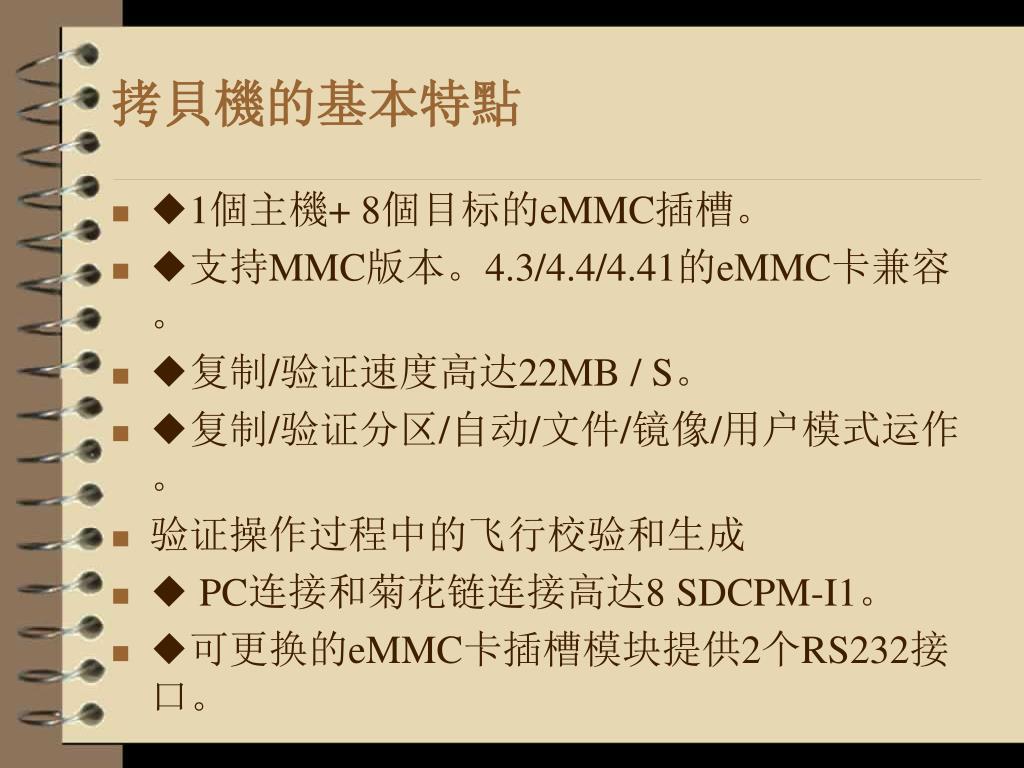

拷貝機的基本特點 • ◆1個主機+ 8個目标的eMMC插槽。 • ◆支持MMC版本。4.3/4.4/4.41的eMMC卡兼容。 • ◆复制/验证速度高达22MB / S。 • ◆复制/验证分区/自动/文件/镜像/用户模式运作。 • 验证操作过程中的飞行校验和生成 • ◆ PC连接和菊花链连接高达8 SDCPM-I1。 • ◆可更换的eMMC卡插槽模块提供2个RS232接口。

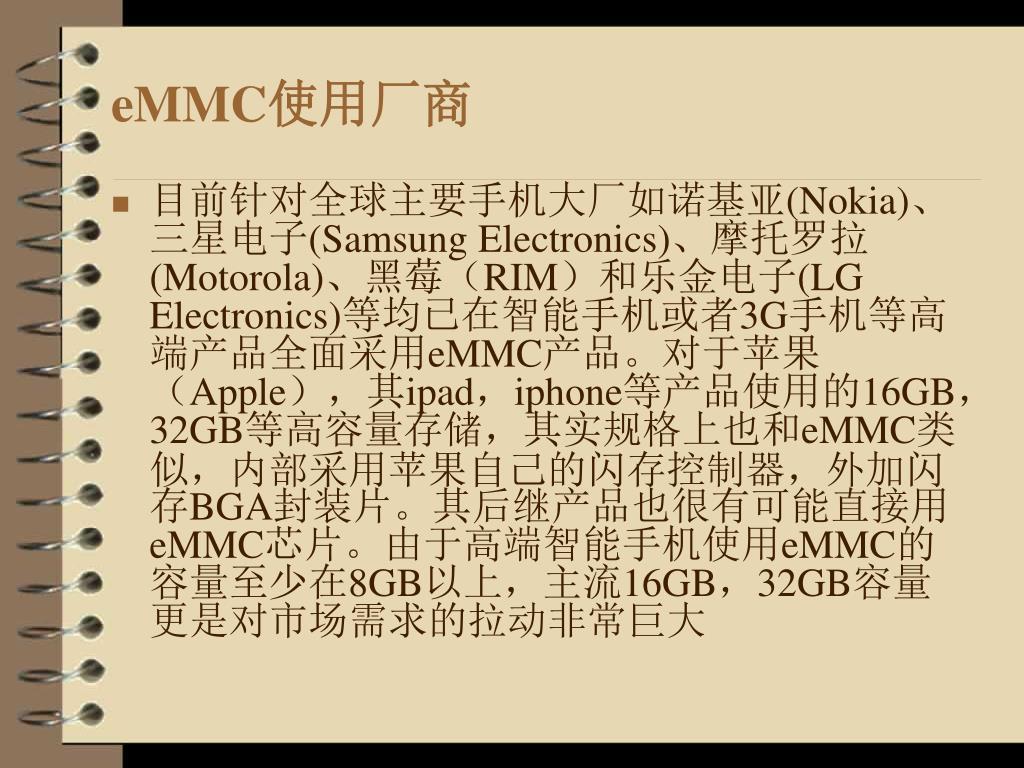

eMMC使用厂商 • 目前针对全球主要手机大厂如诺基亚(Nokia)、三星电子(Samsung Electronics)、摩托罗拉(Motorola)、黑莓（RIM）和乐金电子(LG Electronics)等均已在智能手机或者3G手机等高端产品全面采用eMMC产品。对于苹果（Apple），其ipad，iphone等产品使用的16GB，32GB等高容量存储，其实规格上也和eMMC类似，内部采用苹果自己的闪存控制器，外加闪存BGA封装片。其后继产品也很有可能直接用eMMC芯片。由于高端智能手机使用eMMC的容量至少在8GB以上，主流16GB，32GB容量更是对市场需求的拉动非常巨大

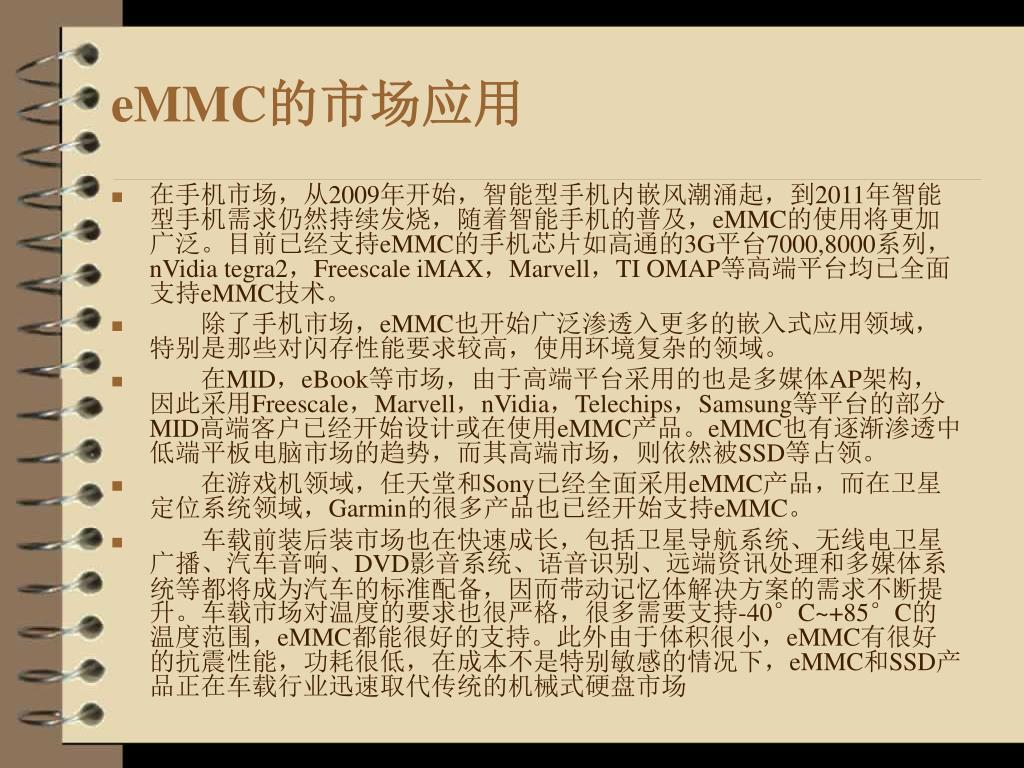

eMMC的市场应用 • 在手机市场，从2009年开始，智能型手机内嵌风潮涌起，到2011年智能型手机需求仍然持续发烧，随着智能手机的普及，eMMC的使用将更加广泛。目前已经支持eMMC的手机芯片如高通的3G平台7000,8000系列，nVidia tegra2，Freescale iMAX，Marvell，TI OMAP等高端平台均已全面支持eMMC技术。 • 除了手机市场，eMMC也开始广泛渗透入更多的嵌入式应用领域，特别是那些对闪存性能要求较高，使用环境复杂的领域。 • 在MID，eBook等市场，由于高端平台采用的也是多媒体AP架构，因此采用Freescale，Marvell，nVidia，Telechips，Samsung等平台的部分MID高端客户已经开始设计或在使用eMMC产品。eMMC也有逐渐渗透中低端平板电脑市场的趋势，而其高端市场，则依然被SSD等占领。 • 在游戏机领域，任天堂和Sony已经全面采用eMMC产品，而在卫星定位系统领域，Garmin的很多产品也已经开始支持eMMC。 • 车载前装后装市场也在快速成长，包括卫星导航系统、无线电卫星广播、汽车音响、DVD影音系统、语音识别、远端资讯处理和多媒体系统等都将成为汽车的标准配备，因而带动记忆体解决方案的需求不断提升。车载市场对温度的要求也很严格，很多需要支持-40°C~+85°C的温度范围，eMMC都能很好的支持。此外由于体积很小，eMMC有很好的抗震性能，功耗很低，在成本不是特别敏感的情况下，eMMC和SSD产品正在车载行业迅速取代传统的机械式硬盘市场

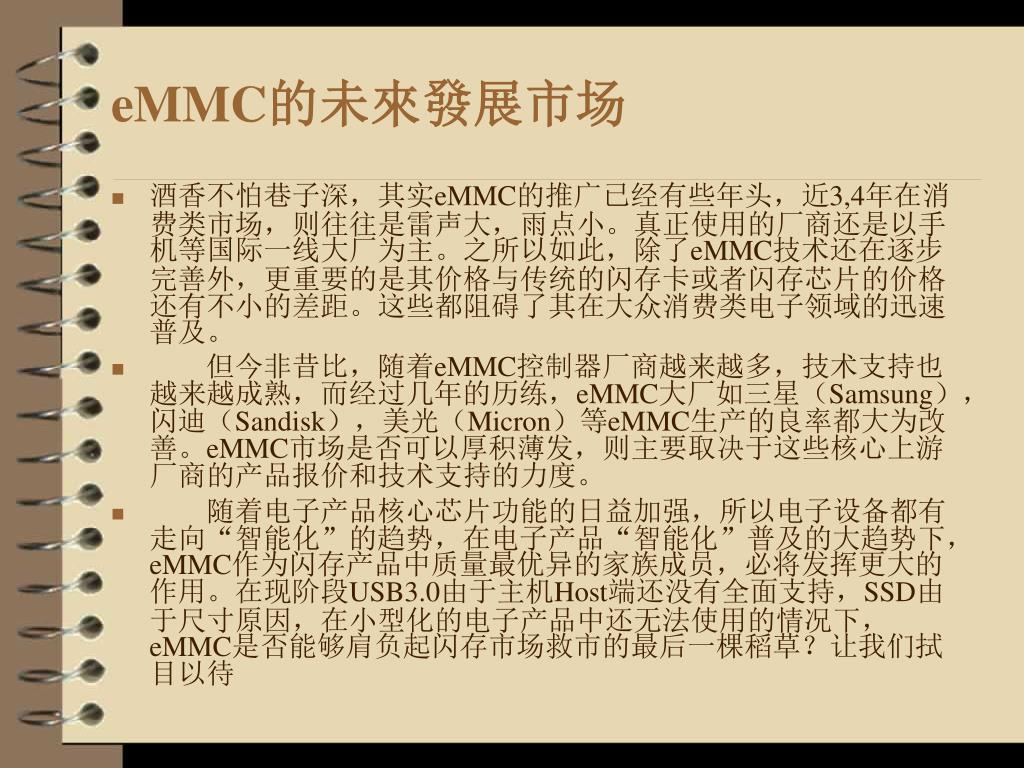

eMMC的未來發展市场 • 酒香不怕巷子深，其实eMMC的推广已经有些年头，近3,4年在消费类市场，则往往是雷声大，雨点小。真正使用的厂商还是以手机等国际一线大厂为主。之所以如此，除了eMMC技术还在逐步完善外，更重要的是其价格与传统的闪存卡或者闪存芯片的价格还有不小的差距。这些都阻碍了其在大众消费类电子领域的迅速普及。 • 但今非昔比，随着eMMC控制器厂商越来越多，技术支持也越来越成熟，而经过几年的历练，eMMC大厂如三星（Samsung），闪迪（Sandisk），美光（Micron）等eMMC生产的良率都大为改善。eMMC市场是否可以厚积薄发，则主要取决于这些核心上游厂商的产品报价和技术支持的力度。 • 随着电子产品核心芯片功能的日益加强，所以电子设备都有走向“智能化”的趋势，在电子产品“智能化”普及的大趋势下，eMMC作为闪存产品中质量最优异的家族成员，必将发挥更大的作用。在现阶段USB3.0由于主机Host端还没有全面支持，SSD由于尺寸原因，在小型化的电子产品中还无法使用的情况下，eMMC是否能够肩负起闪存市场救市的最后一棵稻草？让我们拭目以待

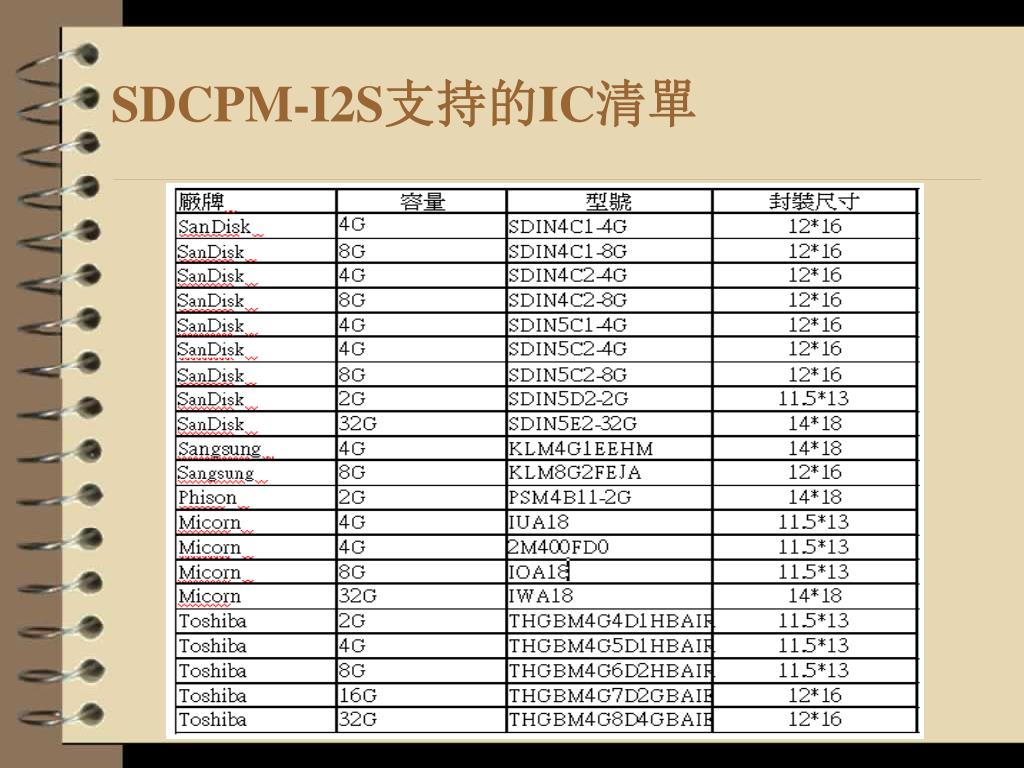

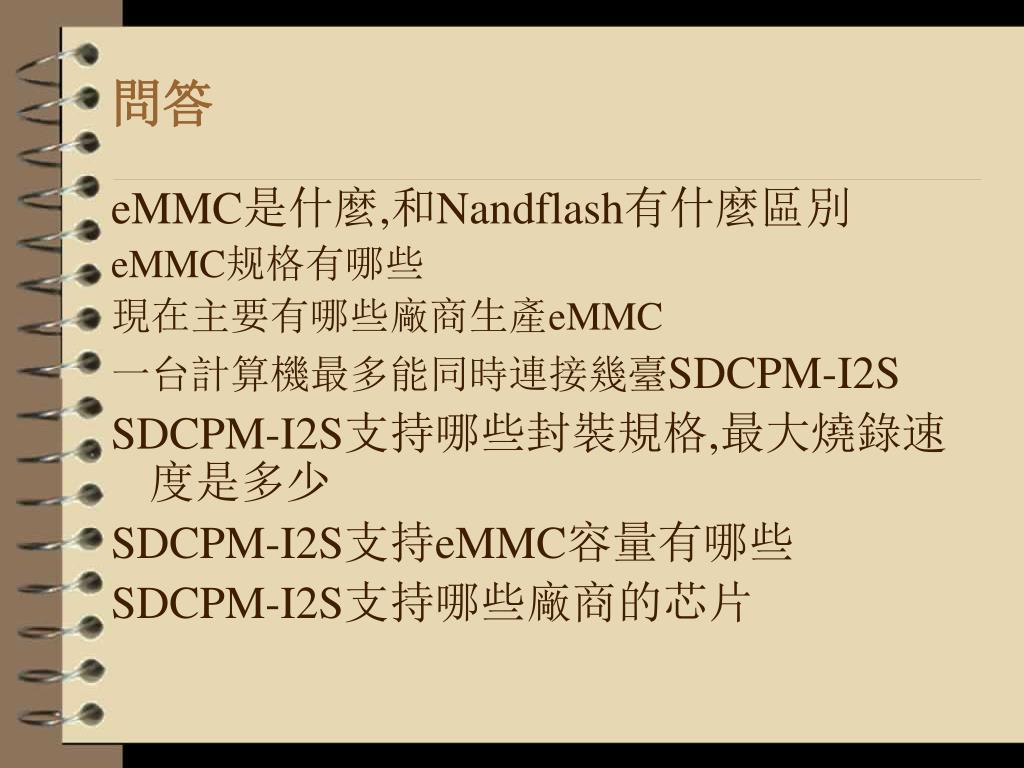

問答 eMMC是什麼,和Nandflash有什麼區別 eMMC规格有哪些 現在主要有哪些廠商生產eMMC 一台計算機最多能同時連接幾臺SDCPM-I2S SDCPM-I2S支持哪些封裝規格,最大燒錄速度是多少 SDCPM-I2S支持eMMC容量有哪些 SDCPM-I2S支持哪些廠商的芯片
