复习. 1 、交流发电机的功用是什么？ 2 、普通交流发电机的结构分哪几部分？ 3 、转子的功用是什么？磁场如何产生？ 4 、定子的功用是什么？ 5 、整流器的功用是什么？两块整流板有何不同？ 6 、汽车用硅整流二极管有何特点？ 7 、整流器和定子如何连接？ 8 、电刷的作用是什么？ 9 、发电机的内搭铁、外搭铁如何区分？ 10 、交流发电机的型号. 第四节 交流发电机工作特性. 工作特性： 1 、输出特性试验. 工作特性： 1 、输出特性曲线. 2 、空载特性曲线. 工作特性： 3 、外特性试验. 3 、外特性曲线. 第五节 交流发电机的其他结构型式.

lenora
Download Presentation

1 、交流发电机的功用是什么？ 2 、普通交流发电机的结构分哪几部分？ 3 、转子的功用是什么？磁场如何产生？ 4 、定子的功用是什么？ 5 、整流器的功用是什么？两块整流板有何不同？

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

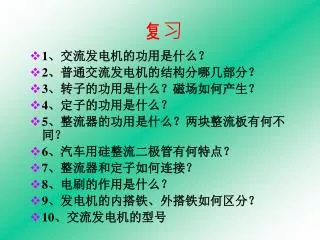

  1. 复习 • 1、交流发电机的功用是什么？ • 2、普通交流发电机的结构分哪几部分？ • 3、转子的功用是什么？磁场如何产生？ • 4、定子的功用是什么？ • 5、整流器的功用是什么？两块整流板有何不同？ • 6、汽车用硅整流二极管有何特点？ • 7、整流器和定子如何连接？ • 8、电刷的作用是什么？ • 9、发电机的内搭铁、外搭铁如何区分？ • 10、交流发电机的型号

  2. 第四节 交流发电机工作特性

  3. 工作特性：1、输出特性试验

  4. 工作特性：1、输出特性曲线

  5. 2、空载特性曲线

  6. 工作特性：3、外特性试验

  7. 3、外特性曲线

  8. 第五节交流发电机的其他结构型式

  9. 一、交流发电机的分类 • 交流发电机按总体结构分五类 1、普通交流发电机 例依维柯发电机

  10. 一、交流发电机分五类1、普通交流发电机

  11. 一、交流发电机分五类2、整体交流发电机 • 交流发电机按总体结构分五类 2、整体式交 发电机 例JFZ1913Z （奥迪、 桑塔纳汽车用）

  12. 别克cs130发电机（整体式交流发电机）

  13. 一、、交流发电机分五类3、带泵的交流发电机一、、交流发电机分五类3、带泵的交流发电机 • 交流发电机按总体结构分五类 3）带泵 交流发电机 例JFB1712

  14. 一、交流发电机分五类4、无刷交流发电机 • 交流发电机按总体结构分

  15. 无刷交流发电机 由于没有电刷和集电环，所以不会因为电刷和集电环的磨损和接触不良造成激磁不稳定或发电机不发电等故障；同时工作时无火花，也减小了无线电干扰。无刷交流发电机分为爪极式、激磁机式和永磁式三种。

  16. 爪极式无刷交流发电机见图2-18

  17. 一、交流发电机分五类5、永磁交流发电机 交流发电机按总体结构分五类 5）永磁交流 发电机

  18. 一、交流发电机的分类 • 交流发电机按结总体结构分五类 1）普通交流发电 机 例JF132 （EQ140用） 3）带泵交流发电 机 例JFB1712 2）整体式交流发电机 例JFZ1913Z （奥迪、桑塔纳汽车用） 4）无刷交流发电机 5）永磁交流 发电机

  19. 二、交流发电机结构按整流器分类1、6管交流发电机二、交流发电机结构按整流器分类1、6管交流发电机

  20. 二、交流发电机结构按整流器分类8管交流发电机二、交流发电机结构按整流器分类8管交流发电机 和6管交流发电机的基本机构是相同的，所不同的是整流器有8只硅整流二极管，其中6只组成三相全波桥式整流电路，还有2只是中性点二极管，1只正极管接在中性点和正极之间，1只负极管接在中性点和负极之间。对中性点电压进行全波整流。（见图2-15）

  21. 二、交流发电机结构按整流器分类8管交流发电机二、交流发电机结构按整流器分类8管交流发电机

  22. 二、交流发电机结构按整流器分类9管交流发电机二、交流发电机结构按整流器分类9管交流发电机 （日车应用较多） 9管交流发电机的基本结构和6管交流发电机相同，所不同的是整流器。9管交流发电机电路见图2-17

  23. 9管交流发电机的整流器 9管交流发电机的整流器是由6只大功率整流二极管和3只小功率励磁二极管组成的交流发电机。 其中6只大功率整流二极管组成三相全波桥式整流电路，对外负载供电

  24. 9管交流发电机的整流器 3只小功率管二极管与三只大功率负极管也组成三相全波桥式整流电路专门为发电机磁场供电。所以称3只小功率管为励磁二极管。

  25. 9管交流发电机的整流器

  26. 二、交流发电机结构按整流器分类11管交流发电机的整流器例：桑塔纳车用发电机二、交流发电机结构按整流器分类11管交流发电机的整流器例：桑塔纳车用发电机

  27. 交流发电机的性能指标 交流发电机的性能指标包括： 一、额定电压 二、空载转速 三、额定电流 四、额定转速

  28. 1、额定电压 在发动机正常转速下发电机应达到的输出电压称为发电机的额定电压 （对12V系统：额定电压为14V, 对24V系统：额定电压28V)，

  29. 2、空载转速 1、空载转速n1 发电机达到额定电压，但输出电流为0时的转速 2、额定转速n2 发电机达到额定电流时的转速 空载转速n1、额定 转速n2是评价发电 机性能的重要参数

  30. 3、额定电流 • 把发电机输出最大电流的2/3作为评价发电机的性能指标，称为额定电流 • 发电机达到额定电流时的转速定义为额定转速n2

  31. 几种国产发电机的主要性能指标

  32. 第六节交流发电机的检修、试验 一、整机测试 1.检测各接柱之间的电阻 2.试验台试验 二、零部件检修 1.转子的检修 2.定子的检修 3.整流器的检修 4.电刷组件的检测

  33. 小结 • 1、交流发电机的发电原理 • 2、交流发电机的整流原理 • 3、交流发电机的中性点电压 • 4、交流发电机的励磁方式及电路 • 5、充电指示灯的电路、作用 • 6、爪极式无刷交流发电机

  34. 复习思考题 • 1.简述交流发电机的发电原理。 • 2.交流发电机采用什么方法整流？画出整流电路原理图？ • 3.简述交流发电机整流原理。 • 4.交流发电机输出的是交流电还是直流电？ • 5. 中性点电压有何意义？

  35. 复习思考题 • 6.8管、9管、11管交流发电机中分别有几只整流管管？几只励磁管？ • 7.充电指示灯的作用是什么？ • 8.爪极式无刷交流发电机的结构与普通发电机有什么不同？ • 9.交流发电机的励磁电流由谁供给？ • 10.交流发电机的额定电流指的是什么? • 11.什么是交流发电机的空载转速？ • 什么是交流发电机的额定转速？
