  1. Vizuális programozás Rajzolás WPF alkalmazásokban

  2. 2D rajzolás • Retained-modegraphics – a WPF gondoskodik a perzisztenciáról • Rajzolási lehetőségek - szintek • Shapes • Drawings & Geometries • Visuals • Közös eszközök • Ecsetek, tollak, • Transzformációs objektumok

  3. Shapes - Alakzatok • Magas szintű, néhány osztály, rengeteg metódus, tulajdonságok, eseménykezelés, input kezelés (egér, billentyűzet) , kényelmes használat, • Nagy memóriahasználat, lassú • Egy sor szabályos geometriai objektum (Ellipse, Line, Polygon,PolyLine, Rectangle, Path) • Megvalósítható: XAML-ben és C#-ban J.Zs.Cs.: Vizuális programozás (c) 2012

  4. XAML • Egyszerűen leírható XAML-ben: <EllipseWidth="40" Height="50" Stroke="Green" StrokeThickness="2" Fill="LightGreen" Canvas.Left="25" Canvas.Top="30" Name="elLomb" MouseDown="elLomb_MouseDown" MouseMove="elLomb_MouseMove" /> J.Zs.Cs.: Vizuális programozás (c) 2012

  5. C# DoubleTetőMagasság=30; RectanglercHáz = newRectangle(); rcHáz.Width=110; rcHáz.Height=80; rcHáz.Stroke = Brushes.DarkRed; rcHáz.StrokeThickness = 2; rcHáz.Fill = Brushes.LightCoral; rcHáz.SetValue(Canvas.LeftProperty, (double)(100)); rcHáz.SetValue(Canvas.TopProperty, (double)(100+TetőMagasság)); cvLap.Children.Add(rcHáz); J.Zs.Cs.: Vizuális programozás (c) 2012

  6. RectangleGeometry • LineGeometry • EllipseGeometry • PathGeometry J.Zs.Cs.: Vizuális programozás (c) 2012

  7. Z sorrend • A tárolóra elhelyezett alakzatok között van egy Z-sorrend • A később feltett alakzatok elfedhetik a korábban feltett alakzatokat • (pl. ha az elsőnek feltett alakzatot átmozgatjuk a másodiknak feltett alakzat pozíciójába, akkor az első a második alá kerül). J.Zs.Cs.: Vizuális programozás (c) 2012

  8. Shapes – Mikor használjuk? • Felhasználói interakció szükséges • Egér input • ToolTip J.Zs.Cs.: Vizuális programozás (c) 2012

  9. Drawings & Geometries • System.Windows.Media.Drawing absztrakt osztály leszármazottaival • Vékonyabb réteg (ún. pehelysúlyú szolgáltatások)  gyorsabb, kisebb erőforrásigény • Nincs beépített input kezelés • Valamilyen hoszt objektumban kell elhelyezni (pl. DrawingImage, DrawingBrush, DrawingVisual) • Több kód szükséges • Fontosabb osztályok: GeometryDrawing, ImageDrawing J.Zs.Cs.: Vizuális programozás (c) 2012

  10. Felhasnálói interakció csak jelentős kódolás árán oldható meg • Megvalósítható: XAML-ben és C#-ban J.Zs.Cs.: Vizuális programozás (c) 2012

  11. Drawings & Geometries – Mikor használjuk? • Felhasználói interakció nem szükséges (bár megoldható) • Komplex, vektor alapú grafikus adatmegjelenítés szükséges J.Zs.Cs.: Vizuális programozás (c) 2012

  12. Visuals • System.Windows.Media.Visual leszármazottai • Legvékonyabb réteg  leggyorsabb; csak elemi szolgáltatások, mindenhez meg kell írni a kódot (legtöbb kódolás) • Nincs input esemény, felületmenedzser, adatkötés, alacsony szintű megközelítés • Fontosabb osztályok: DrawingVisual, Viewport3DVisual, ContainerVisual J.Zs.Cs.: Vizuális programozás (c) 2012

  13. Visuals • Legkisebb erőforrásigény  Legjobb teljesítmény • Valamilyen hoszt objektumban kell elhelyezni (pl. DrawingImage, DrawingBrush, DrawingVisual) • Csak C#-ből oldható meg • Rajzolási kapcsolatot/eszközkapcsolatot kell létrehozni és megnyitni, majd a rajzolást követően lezárni (using szerkezet használható) J.Zs.Cs.: Vizuális programozás (c) 2012

  14. Visuals • Az új objektumot el kell helyezni a logikai és a vizuális fában • Át kell definiálni a VisualChildrenCount virtuális tulajdonságot • Át kell definiálni a GetVisualChild virtuális metódust • Mikor használjuk? Nagy mennyiségű adat gyors megjelenítésére J.Zs.Cs.: Vizuális programozás (c) 2012

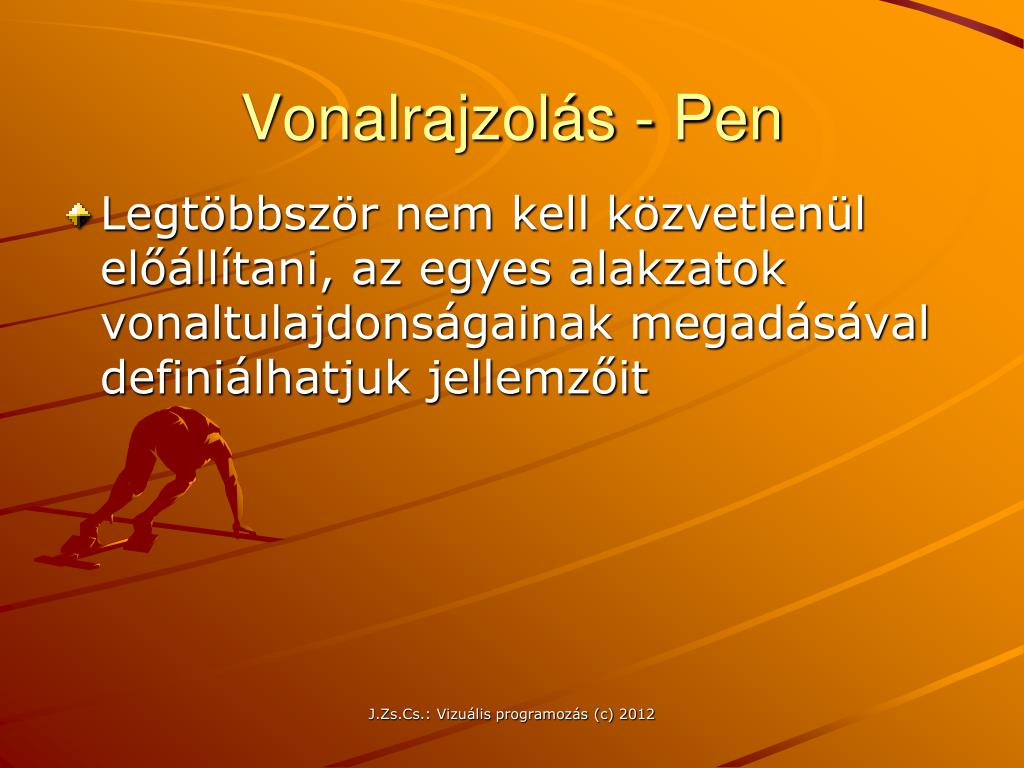

  15. Vonalrajzolás - Pen • Legtöbbször nem kell közvetlenül előállítani, az egyes alakzatok vonaltulajdonságainak megadásával definiálhatjuk jellemzőit J.Zs.Cs.: Vizuális programozás (c) 2012

  16. Vonaljellemzők megadása <Line Stroke="Black" StrokeEndLineCap="Triangle" StrokeStartLineCap="Round" StrokeThickness="15" X1="30" Y1="30" X2="100" Y2="30" /> <Line Stroke="Black" StrokeThickness="10" StrokeDashArray="2 0.4 0.4 0.4" X1="130" Y1="30" X2="250" Y2="30" /> J.Zs.Cs.: Vizuális programozás (c) 2012

  17. Brush • SolidColorBrush • LinearGradientBrush • RadialGradientBrush • ImageBrush • DrawingBrush – kifestés egy olyan objektummal, ami a Drawing leszármazottja • VisualBrush - kifestés egy olyan objektummal, ami a Visual leszármazottja J.Zs.Cs.: Vizuális programozás (c) 2012

  18. Kifestés – Brush J.Zs.Cs.: Vizuális programozás (c) 2012

  19. Kifestés – Brush <EllipseFill="#FFC42D2D" Canvas.Left="10" Canvas.Top="100" Width="60" Height="60" /> <EllipseCanvas.Left="100" Canvas.Top="100" Width="60" Height="60"> <Ellipse.Fill> <RadialGradientBrush> <GradientStop Color="Blue" Offset="0" /> <GradientStop Color="Red" Offset="1" /> </RadialGradientBrush> </Ellipse.Fill> </Ellipse> J.Zs.Cs.: Vizuális programozás (c) 2012

  20. Transformations • TranslateTransform • RotateTransform • ScaleTransform • SkewTransform • MatrixTransform • TransformGroup Demo J.Zs.Cs.: Vizuális programozás (c) 2012

  21. SkewTransform • http://msdn.microsoft.com/en-us/library/ms746708.aspx J.Zs.Cs.: Vizuális programozás (c) 2012

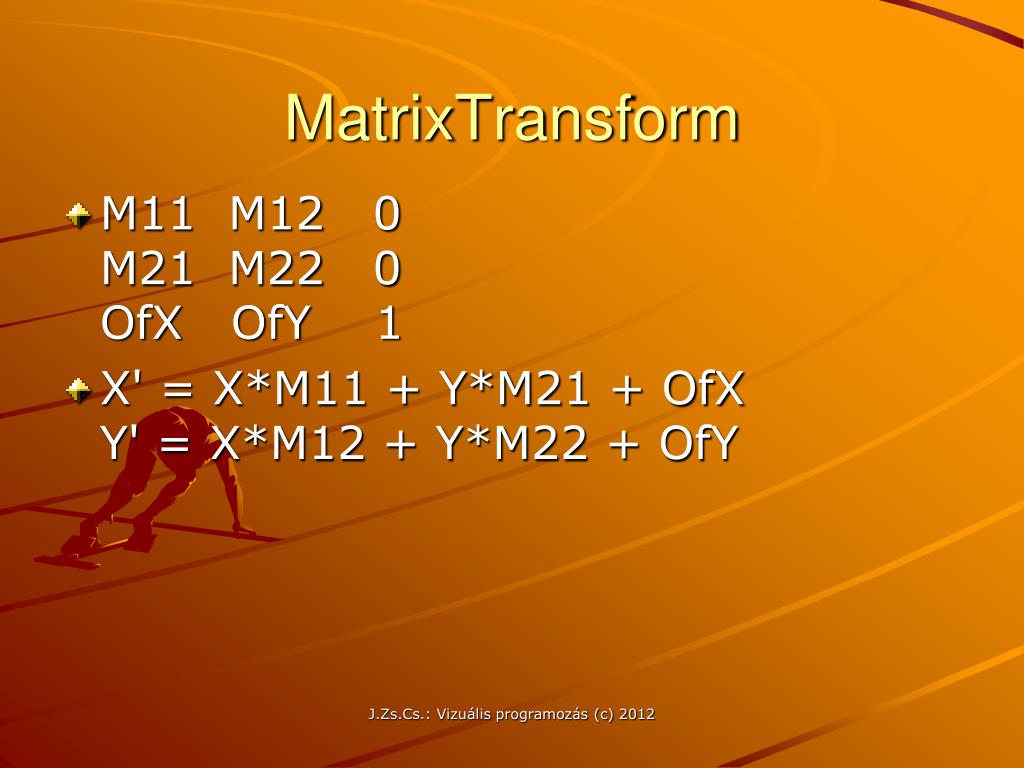

  22. MatrixTransform • M11 M12 0M21 M22 0OfXOfY1 • X' = X*M11 + Y*M21 + OfXY' = X*M12 + Y*M22 + OfY J.Zs.Cs.: Vizuális programozás (c) 2012

  23. WPF animációk

  24. Animáció • usingSystem.Windows.Media.Animation; • Vezérlő egy vagy több tulajdonságának változtatása • DependencyProperty kell legyen, pl. • WidthProperty • HeightProperty J.Zs.Cs.: Vizuális programozás (c) 2012

  25. Animáció típusok • Lineáris (egyenletes) változtatás két érték között: AdattípusAnimation (DoubleAnimation, ColorAnimation, ByteAnimation, stb.) • Útvonal alapú: AdattípusAnimationUsingPath (DoubleAnimationUsingPath) • Előredefiniált értéksor váltogatása: AdattípusAnimationUsingKeyFrames J.Zs.Cs.: Vizuális programozás (c) 2012

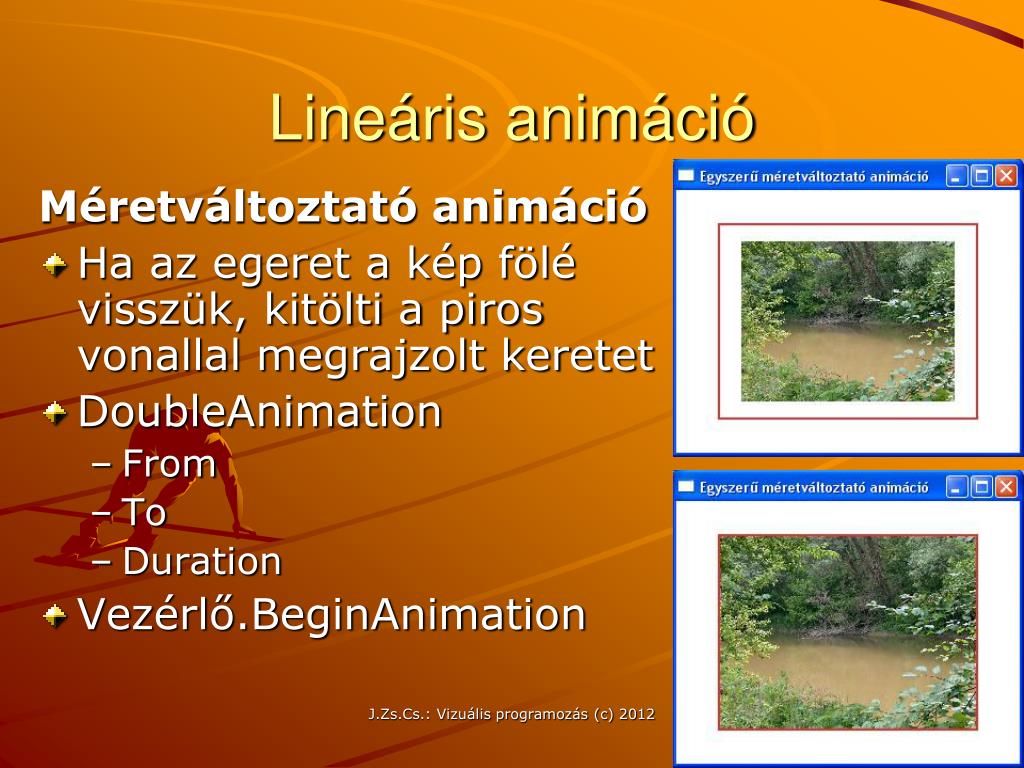

  26. Lineáris animáció Méretváltoztató animáció • Ha az egeret a kép fölé visszük, kitölti a piros vonallal megrajzolt keretet • DoubleAnimation • From • To • Duration • Vezérlő.BeginAnimation J.Zs.Cs.: Vizuális programozás (c) 2012

  27. A felület J.Zs.Cs.: Vizuális programozás (c) 2012

  28. Megvalósítás TimeSpants = TimeSpan.FromMilliseconds(500); DoubleAnimation da=newDoubleAnimation(); da.From = KépSzélesség; da.To = KépSzélesség + dSz; da.Duration=newDuration(ts); DoubleAnimation db=newDoubleAnimation(); db.From = KépMagasság; db.To = KépMagasság + dM; db.Duration = newDuration(ts); imKép.BeginAnimation(WidthProperty,da); imKép.BeginAnimation(HeightProperty,db); J.Zs.Cs.: Vizuális programozás (c) 2012

  29. Beállítási lehetőségek • From • To • By • Duration • AccelerationRatio • DecelerationRatio • SpeedRatio • AutoReverse • BeginTime • RepeatBehavior • FillBehavior • Esemény: Completed J.Zs.Cs.: Vizuális programozás (c) 2012

  30. Demo • KepMeretvaltoztato • TeglalapMeretvalto J.Zs.Cs.: Vizuális programozás (c) 2012

  31. Útvonal alapú animáció J.Zs.Cs.: Vizuális programozás (c) 2012

  32. J.Zs.Cs.: Vizuális programozás (c) 2012

  33. A felület <DockPanel> <ToolBarDockPanel.Dock="Top" Height="30" Name="toEszköztár"> <ButtonName="btIndít" Click="btIndít_Click" Content="Indít"/> </ToolBar> <Canvas Name="cvLap" DockPanel.Dock="Top"> <Rectangle Name="rcNégyzet" Width="10" Fill="IndianRed" Height="10" /> </Canvas> </DockPanel> J.Zs.Cs.: Vizuális programozás (c) 2012

  34. Az útvonal megadása • Útvonalgeometria (PathGeometry) • Útvonalalak (PathFigure) • Szegmens (ArcSegment,BezierSegment,PolyBezierSegment, LineSegment, PolyLineSegment, PolyQuadraticBezierSegment, QuadraticBezierSegment) • Szegmens … • Útvonalalak … • … J.Zs.Cs.: Vizuális programozás (c) 2012

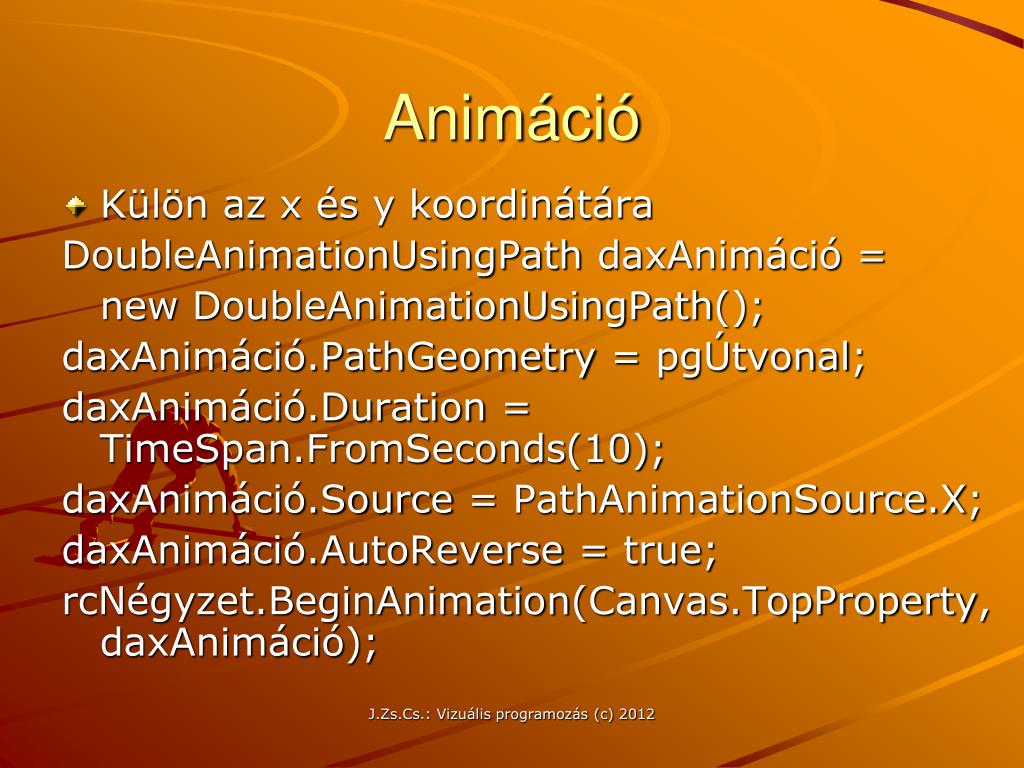

  35. Animáció • Külön az x és y koordinátára DoubleAnimationUsingPathdaxAnimáció = newDoubleAnimationUsingPath(); daxAnimáció.PathGeometry = pgÚtvonal; daxAnimáció.Duration = TimeSpan.FromSeconds(10); daxAnimáció.Source = PathAnimationSource.X; daxAnimáció.AutoReverse = true; rcNégyzet.BeginAnimation(Canvas.TopProperty, daxAnimáció); J.Zs.Cs.: Vizuális programozás (c) 2012

  36. Előredefiniált értéksor • Demo J.Zs.Cs.: Vizuális programozás (c) 2012
