  1. 微型计算机原理与应用 1 计算机概论 2 微处理器的结构 3 8086指令系统

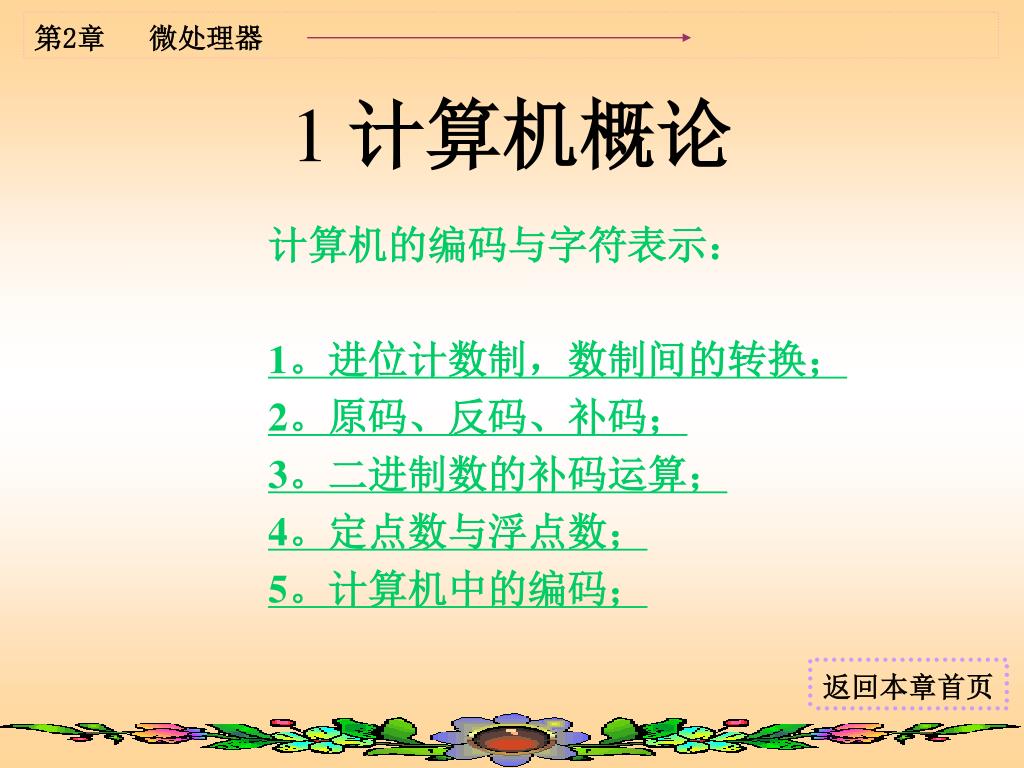

  2. 1 计算机概论 • 计算机的编码与字符表示： • 1。进位计数制，数制间的转换； • 2。原码、反码、补码； • 3。二进制数的补码运算； • 4。定点数与浮点数； • 5。计算机中的编码； 返回本章首页

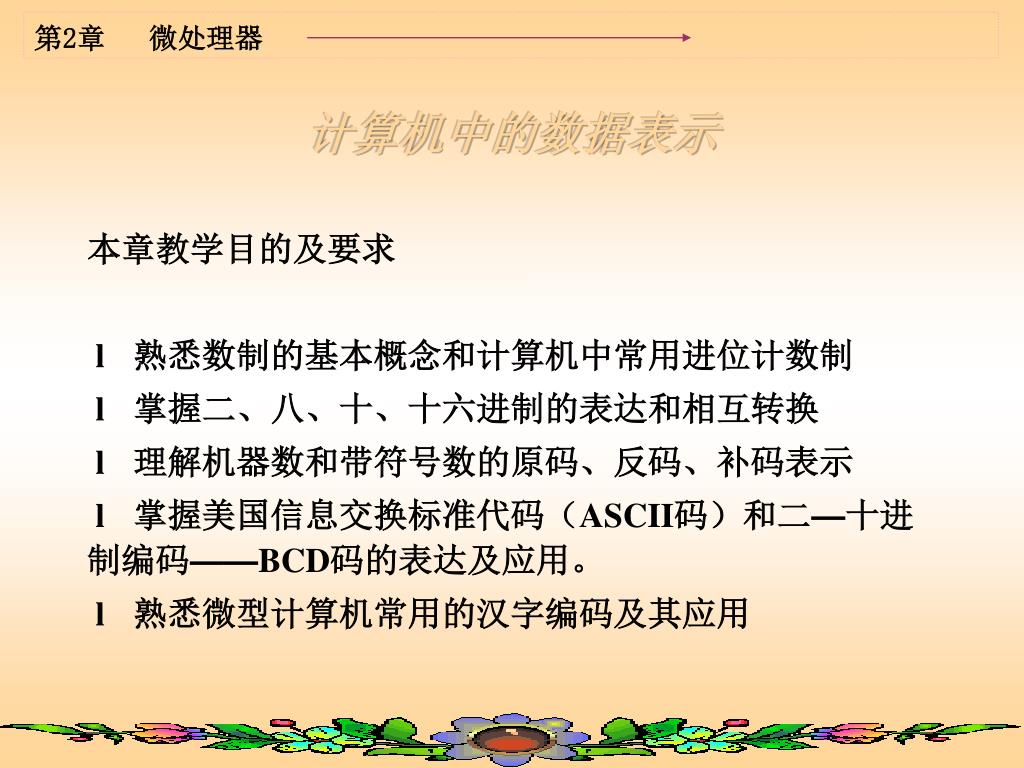

  3. 计算机中的数据表示 • 本章教学目的及要求 • l熟悉数制的基本概念和计算机中常用进位计数制 • l掌握二、八、十、十六进制的表达和相互转换 • l理解机器数和带符号数的原码、反码、补码表示 • l掌握美国信息交换标准代码（ASCII码）和二—十进制编码——BCD码的表达及应用。 • l熟悉微型计算机常用的汉字编码及其应用

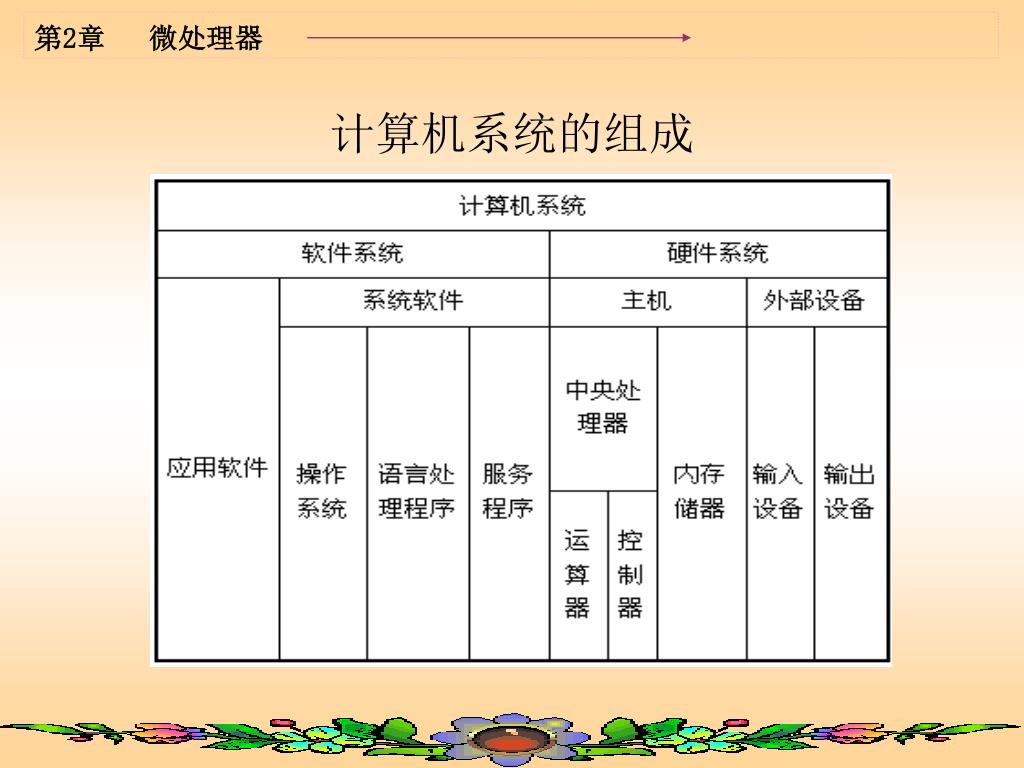

  4. 计算机系统的组成

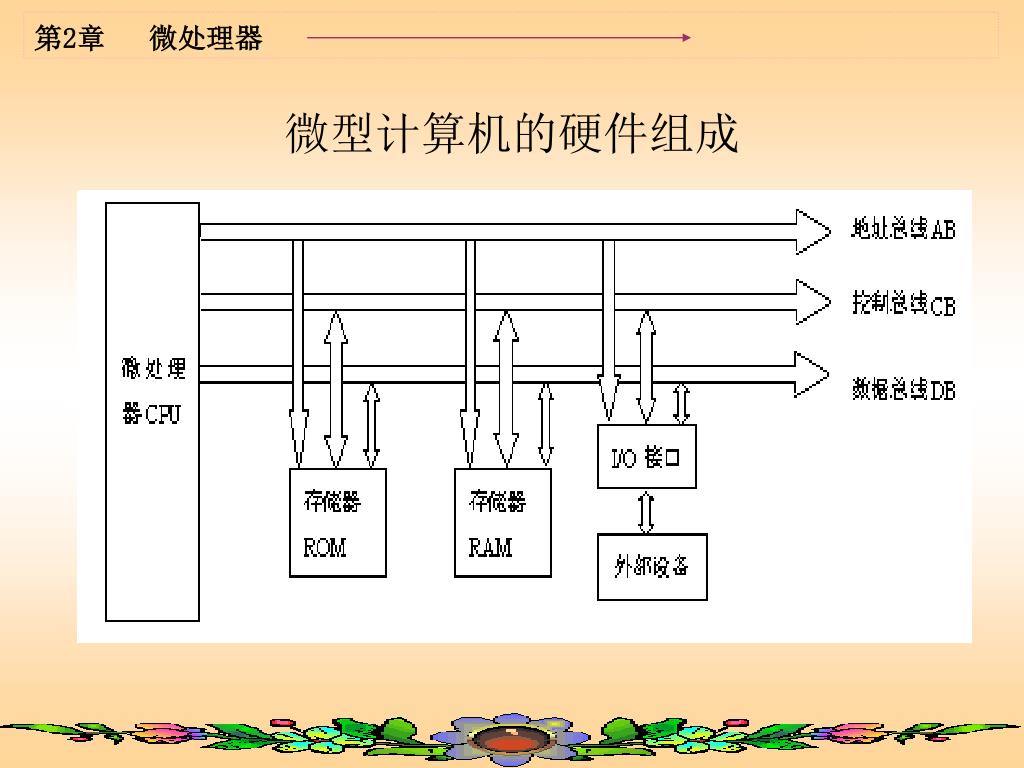

  5. 微型计算机的硬件组成

  6. 2微处理器的结构 • 8086的编程结构 • 8086的工作模式 • 8086的引脚功能 • 8086的系统组成 • 8086的总线时序

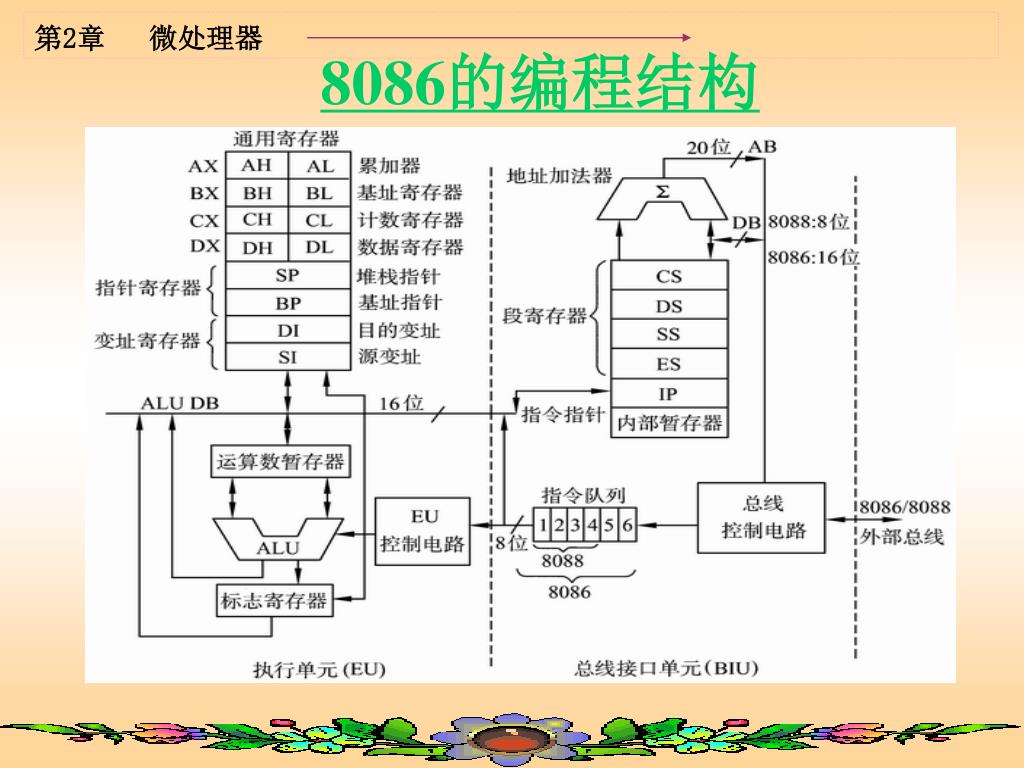

  7. 8086的编程结构

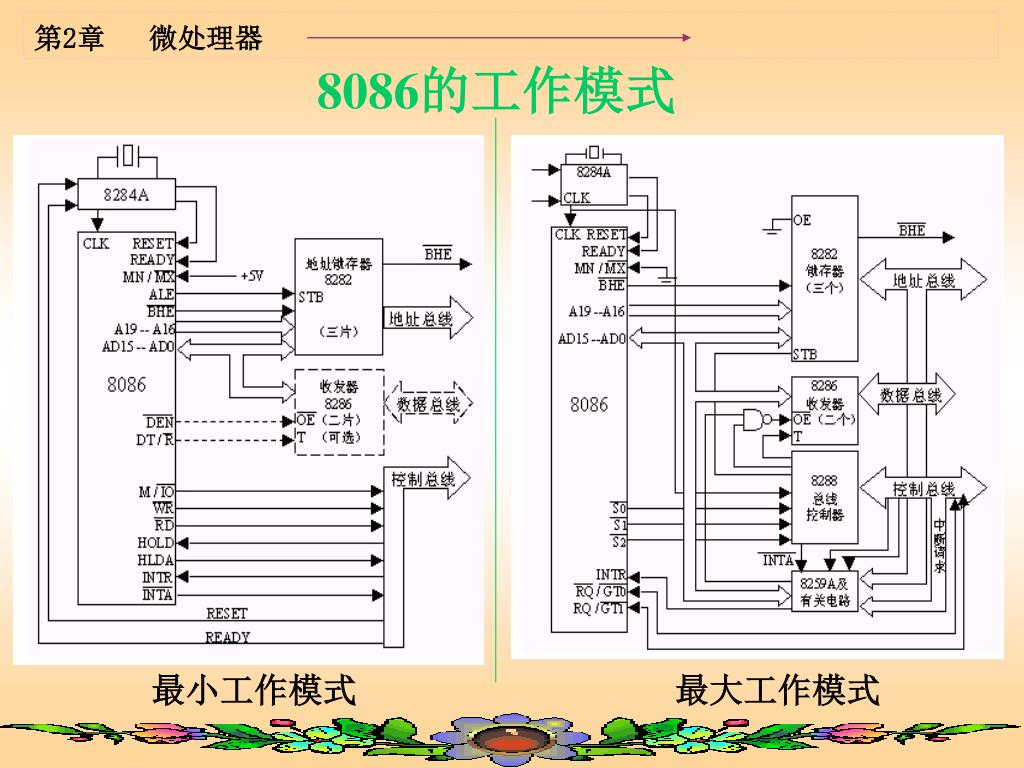

  8. 8086的工作模式 最小工作模式 最大工作模式

  9. 8086的引脚功能

  10. 8086的系统组成 8086系统的存储结构

  11. 8086存储器的分段结构

  12. 8086存储器的逻辑地址与物理地址

  13. 8086的总线时序 8086写周期 8086读周期

  14. 3 8086指令系统 • 寻址方式 • 8086的指令系统

  15. 8086的指令系统 • 1．数据传送类 • 2．算术运算类 • 3．逻辑运算与移位指令 • 4．字符串处理 • 5．控制转移指令 • 6．处理器控制指令

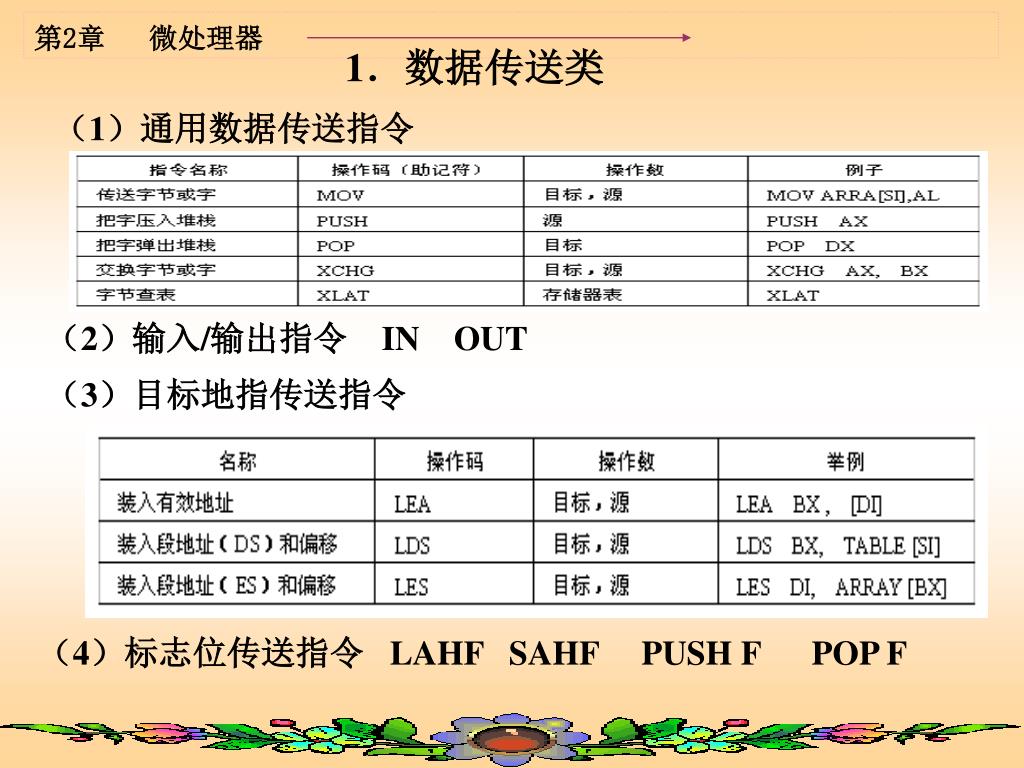

  16. 1．数据传送类 （1）通用数据传送指令 （2）输入/输出指令 IN OUT （3）目标地指传送指令 （4）标志位传送指令 LAHF SAHF PUSH F POP F

  17. 使用MOV指令要注意一下情况： • MOV指令是双操作数指令，因此，不允许MOV指令在两个存储单元之间直接传送数据。 • MOV指令也不允许在两个段寄存器之间直接传送数据。 • 在MOV指令中，立即数和代码段寄存器CS不能用作目的操作数。 • 立即数不能直接送段寄存器。

  18. 2．算术运算类 • （1）加法指令 ADD ADC INC AAA DAA • （2）减法指令 SUB SBB DEC NEG CMP AAS DSA • （3）乘法指令 MUL IMUL AAM • （4）除法指令 DIV IDIV AAD CBW CWB • (5 ) 十进制调整指令:压缩BCD DAA DAS • 非压缩BCD AAA AAS • AAM AAD

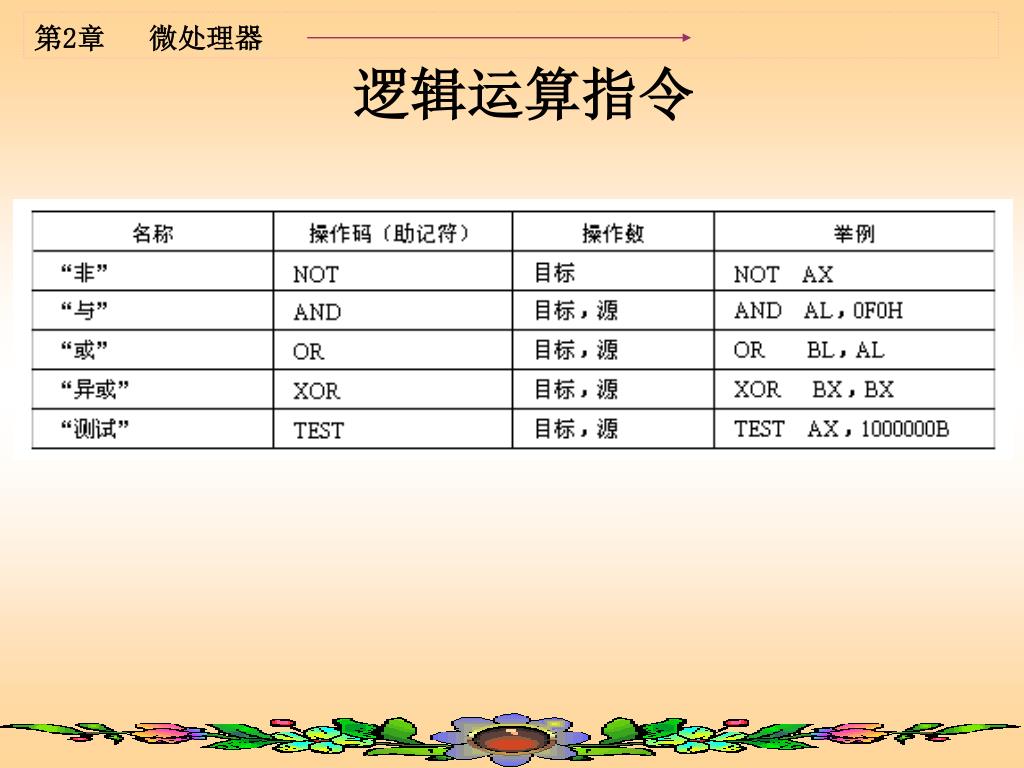

  19. 逻辑运算指令

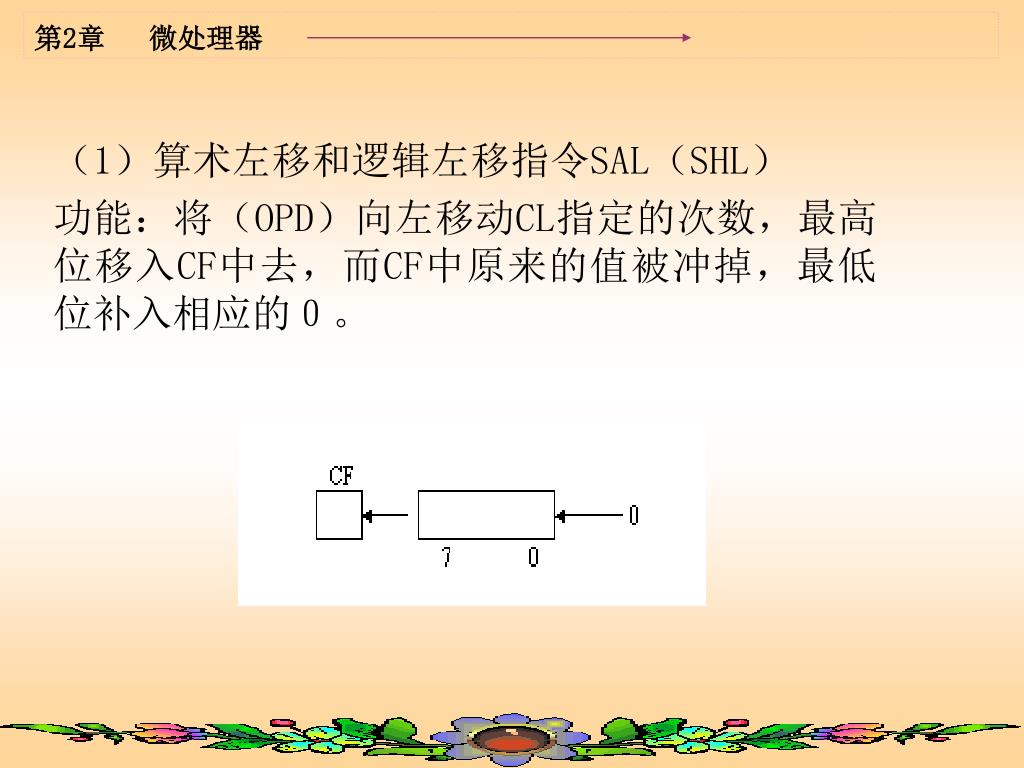

  20. （1）算术左移和逻辑左移指令SAL（SHL） • 功能：将（OPD）向左移动CL指定的次数，最高位移入CF中去，而CF中原来的值被冲掉，最低位补入相应的０。

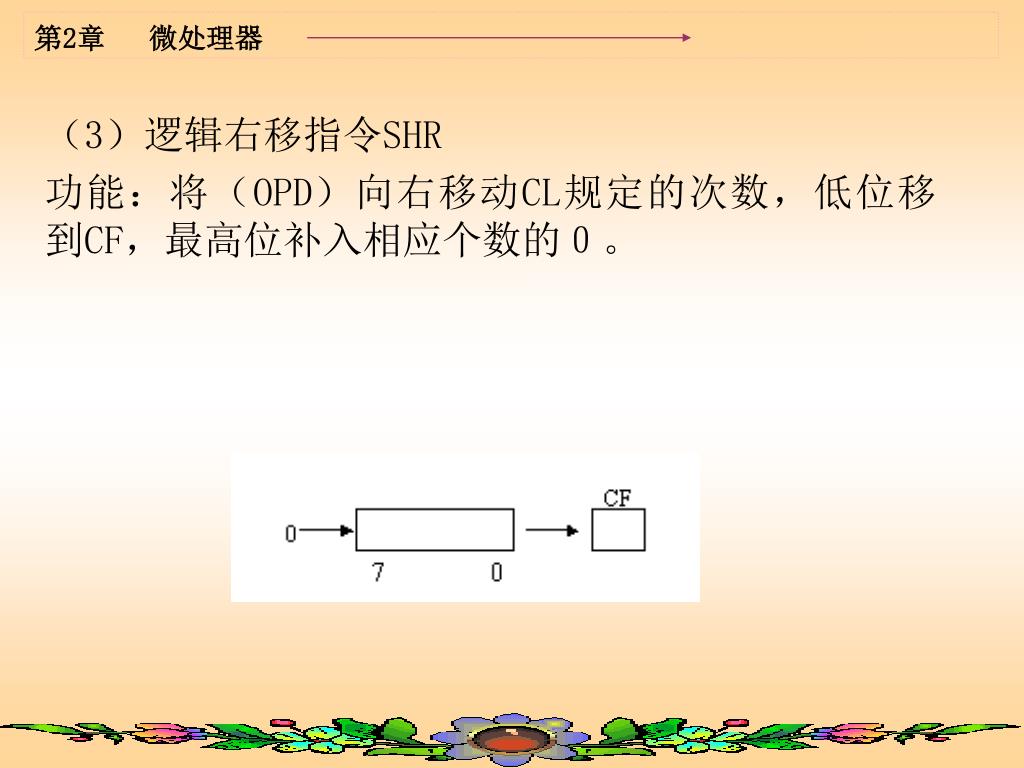

  21. （3）逻辑右移指令SHR • 功能：将（OPD）向右移动CL规定的次数，低位移到CF，最高位补入相应个数的０。

  22. （2）算术右移指令SAR • 功能：将（OPD）向右移动CL指定的次数且最高位保持不变，低位移到CF，出现的空位补上符号位的值。

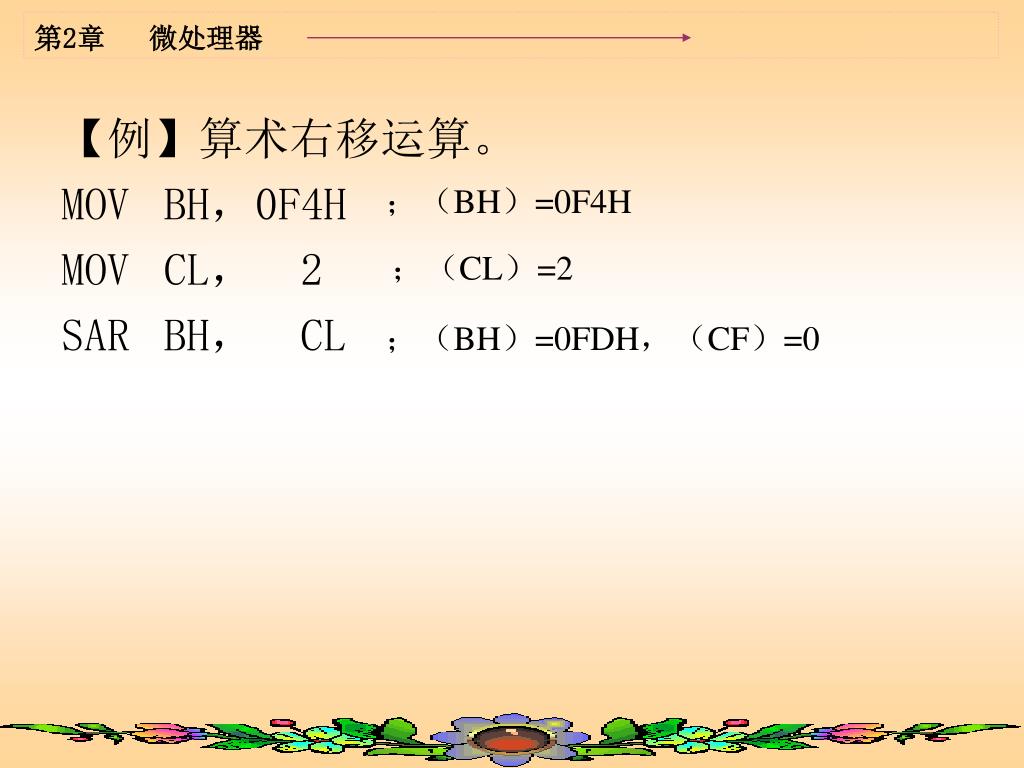

  23. ；（BH）=0F4H • 【例】算术右移运算。 • MOV BH，0F4H • MOV CL， 2 • SAR BH， CL ；（CL）=2 ；（BH）=0FDH，（CF）=0

  24. 3. 循环移位指令 • （1）循环左移指令ROL • 功能：将目的操作数的最高位与最低位连成一个环，将环中的所有位一起向左移动CL规定的次数。

  25. （2）循环右移指令ROR • 功能：将目的操作数的最高位与最低位连成一个环，将环中的所有位一起向右移动CL规定的次数。

  26. （3）带进位的循环左移指令RCL • 功能：将目的操作数连同CF标志一起向左循环移动CL规定的次数。

  27. （4）带进位的循环右移指令RCR • 语句格式：RCR OPD，1或RCR OD，CL • 功能：将目的操作数连同CF标志一起向右循环移动所规定的次数。

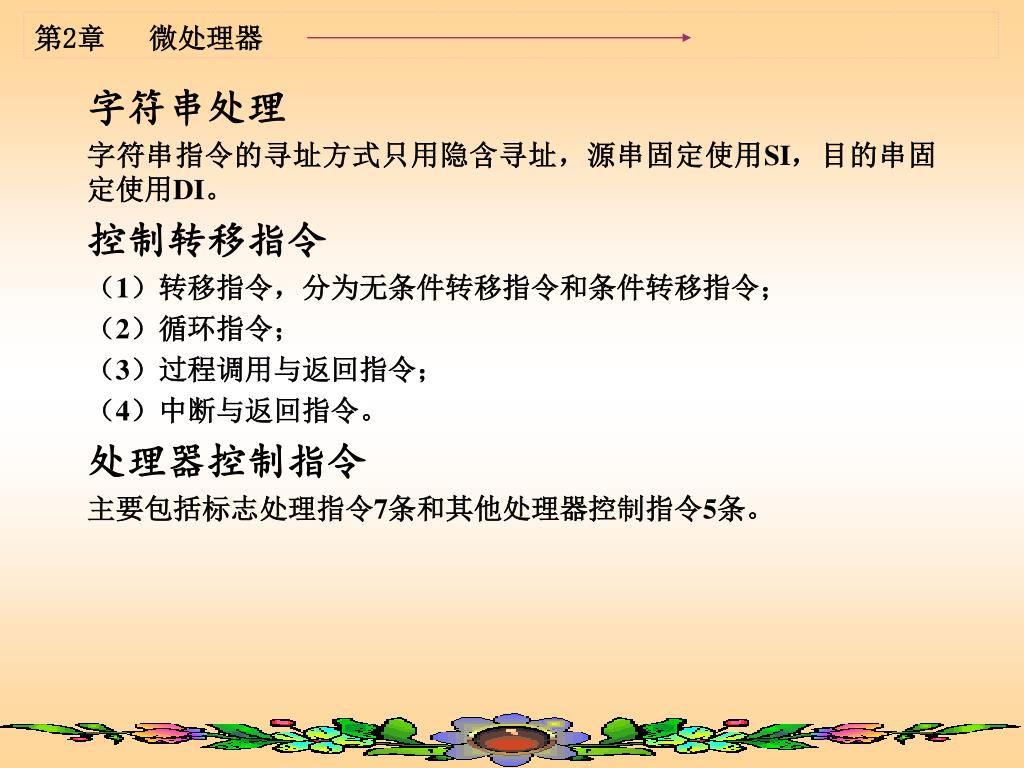

  28. 字符串处理 • 字符串指令的寻址方式只用隐含寻址，源串固定使用SI，目的串固定使用DI。 • 控制转移指令 • （1）转移指令，分为无条件转移指令和条件转移指令； • （2）循环指令； • （3）过程调用与返回指令； • （4）中断与返回指令。 • 处理器控制指令 • 主要包括标志处理指令7条和其他处理器控制指令5条。
