  1. Blast PowerCore G3

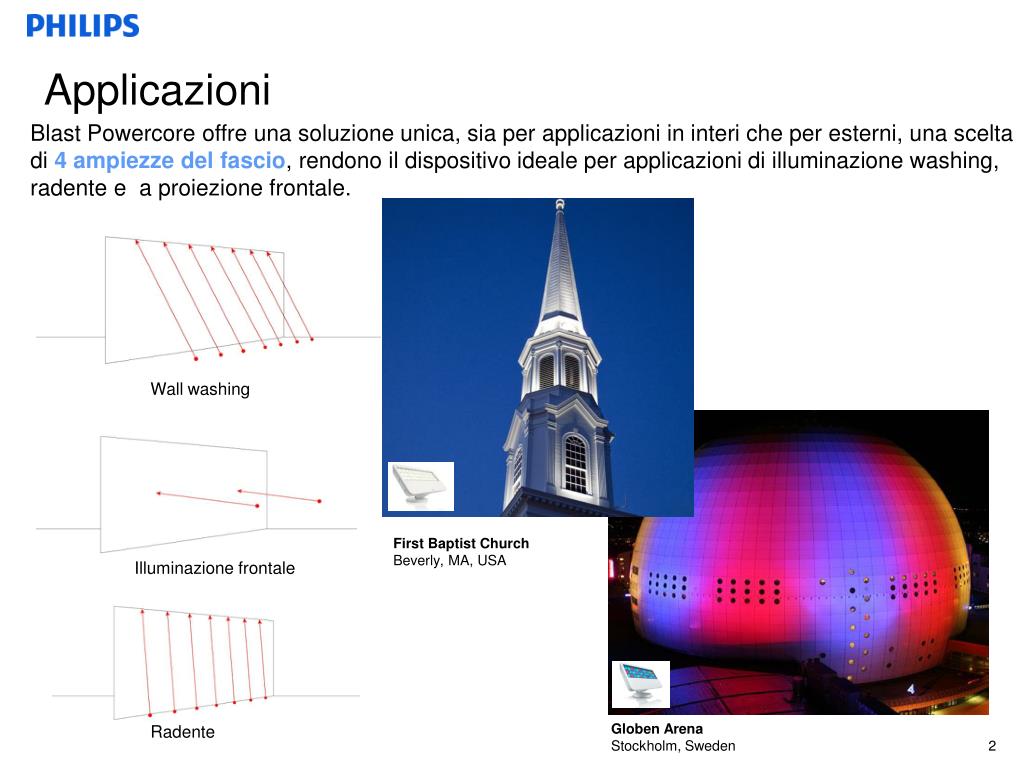

  2. Applicazioni BlastPowercore offre una soluzione unica, sia per applicazioni in interi che per esterni, una scelta di 4 ampiezze del fascio, rendono il dispositivo ideale per applicazioni di illuminazione washing, radente e a proiezione frontale. Wall washing First Baptist Church Beverly, MA, USA Illuminazione frontale Globen Arena Stockholm, Sweden Radente

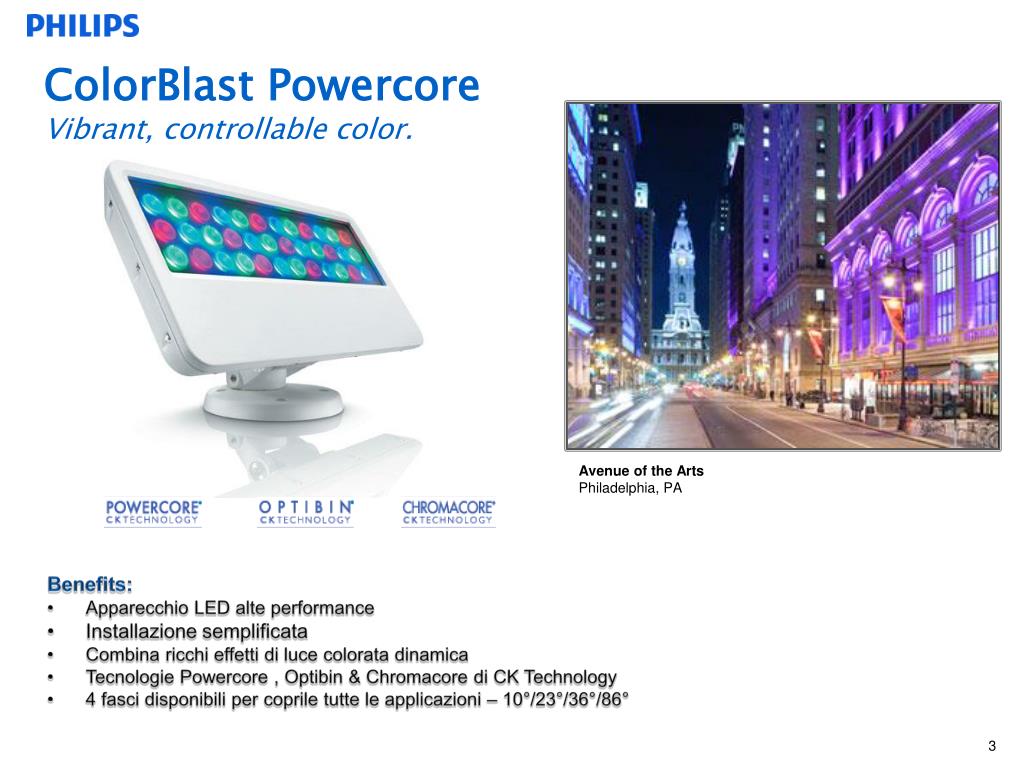

  3. ColorBlastPowercoreVibrant, controllable color. Avenue of the Arts Philadelphia, PA • Benefits: • Apparecchio LED alte performance • Installazione semplificata • Combina ricchi effetti di luce colorata dinamica • Tecnologie Powercore , Optibin & Chromacoredi CK Technology • 4 fasci disponibili per coprile tutte le applicazioni – 10°/23°/36°/86°

  4. Tecnologie • Facile installazione • Numero limitato di cavi • Estetica • Praticità • Elevato numero di apparecchi gestiti. • Costi minori e facilita nella sostituzione. • Stessa temperatura di colore, qualunque sia il prodotto o lotto produttivo. • Massima flessibilità con una gestione intelligente della sorgente LED: • Realizzazione dell' effetto • Sincronizzazione degli effetti Tutte queste caratteristiche sono brevetti Philips Color Kinetics.

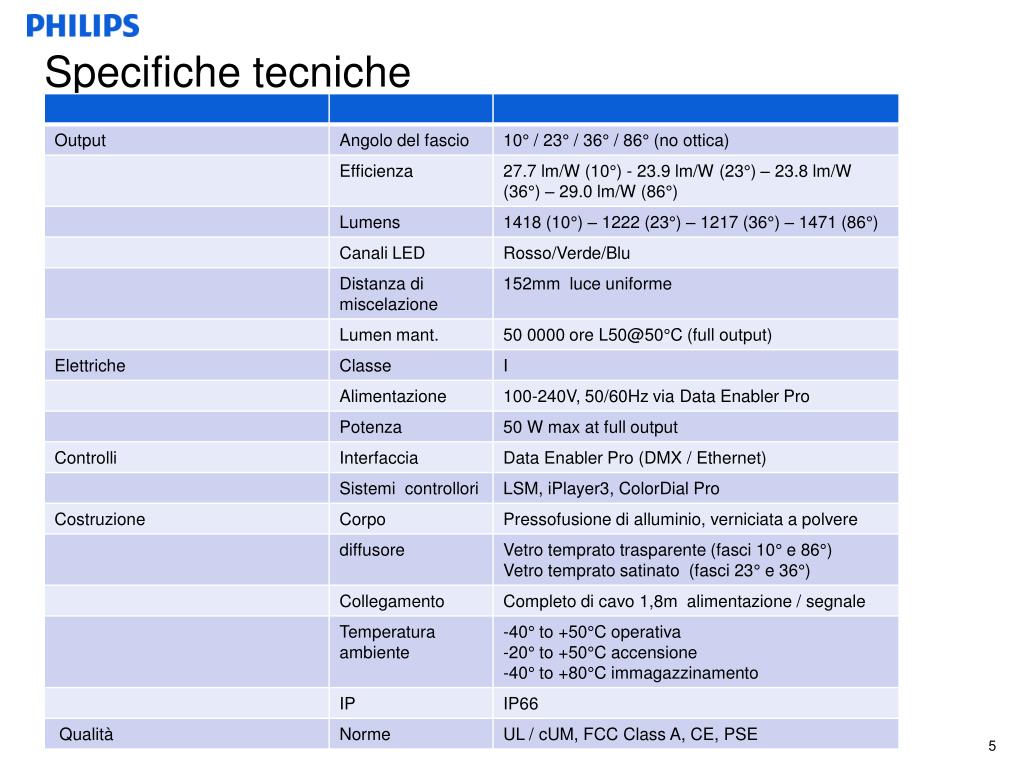

  5. Specifiche tecniche

  6. Principali caratteristiche • Dimensioni (180 x 318 x 124 mm) • Peso 2.9kg • Interfaccia Data Enabler Pro (DMX / Ethernet) • Sistema di controllo Philips: gamma completa di controller • Light System Manager, • iPlayer 3, • ColorDial Pro o altro controllore • Temperatura ambiente -40° / +50°C Operativa • Area proiettata: 0.05211 m2 • Distanza di miscelazione 152 mm per luce uniforme • Mantenimento Lumen 50,000+ ore L50 @ 50° C (full output)

  7. Installazione & manutenzione Controller Keypad Piano di installazione : ColorBlastpuò essere controllato via DMX o Ethernet. Per questi casi, sarà necessario utilizzare i Data Enabler Pro come interfaccia con i controllori. Si otterranno così tutti i vantaggi della tecnologia Powercore, inviando alimentazione e segnale di controllo agli apparecchi con un cavo singolo (4 fili). Numero Massimo apparecchi ColorBlast per Data Enabler Pro: 66 @ 220 VAC* – 72 @ 240VAC* assumendo di avere un circuito 20A / 220V , con Jumpercable 0,6 m tra i gli apparecchi e un cavo di 6,1 m dal Data Enabler Pro per la prima scatola di giunzione.Per calcolare, in situazioni specifiche, il numero di apparecchi max per Data Enabler , utilizzare il calcolatore da: www.colorkinetics.com/support/install_tool/ iPlayer 3 controller ColorPlay 3 Software AuxBox DMX Control 2 to fixture DMC Control 1 to fixture ColorBlast PowerCore fixtures Line voltage Fixture Cable Data Enabler Pro Circuito ai proiettori Per assicurare l'integrità dei dati, lunghezza massima singola linea non deve superare i 53,3 m. La lunghezza totale dei cavi per dati Enabler Pro non deve superare i 122m. . Alimentazione di rete 230V DMX Ethernet

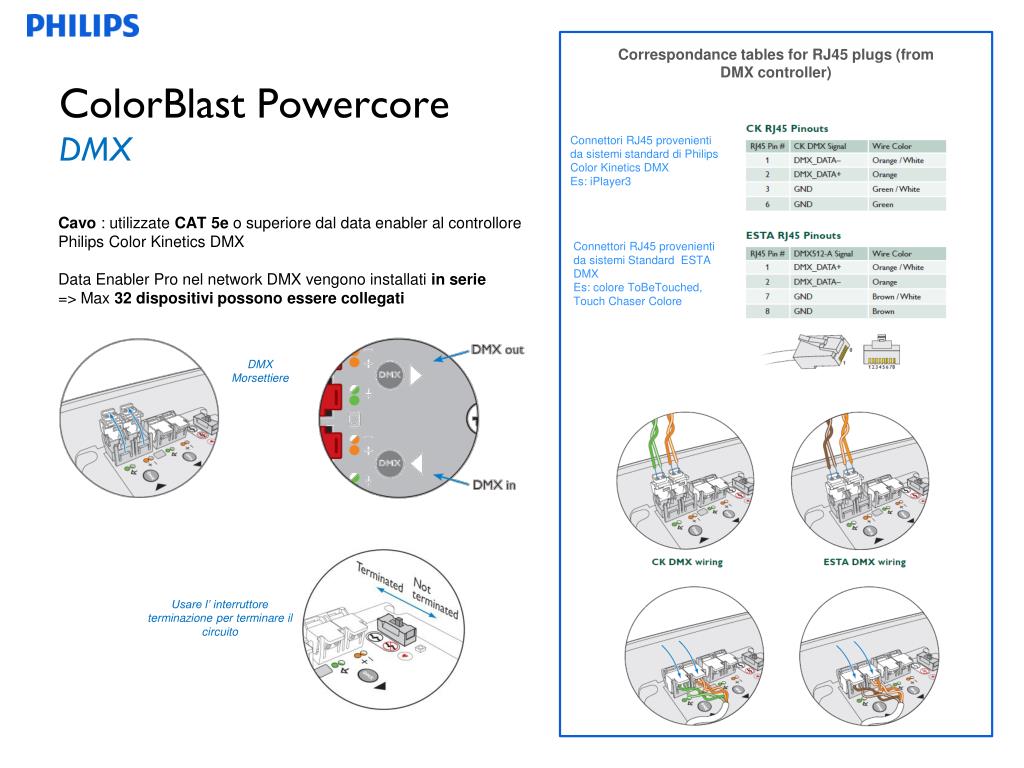

  8. ColorBlast Powercore DMX Correspondance tables for RJ45 plugs (from DMX controller) Connettori RJ45 provenienti da sistemi standard di Philips Color Kinetics DMX Es: iPlayer3 Cavo : utilizzate CAT 5e o superiore dal data enabler al controllore Philips Color Kinetics DMX Data Enabler Pro nel network DMX vengono installati in serie => Max 32 dispositivi possono essere collegati Connettori RJ45 provenienti da sistemi Standard ESTA DMX Es: colore ToBeTouched, TouchChaserColore DMX Morsettiere Usare l’ interruttore terminazione per terminare il circuito

  9. ColorBlastPowercoreEthernet Correspondance table for RJ45 plugs (fromcontroller and Ethernet Switch) Per installazioni importanti, vi consigliamo di utilizzare un network Ethernet (architettura semplificata della rete, miglioramento della capacità, ecc).Si dove quindi utilizzare le morsettiere Ethernet dei Data Enabler Pro.Da sapere: per utilizzare addizionali Data EnablerProin una rete, occorre utilizzare ulteriori porte switch EthernetData EnablerPro può essere collegato in serie (rete Ethernet)=> Max 15 dispositivi possono essere collegati in serie Ethernet terminal blocks

  10. eWBlastPowercoreEnergy-efficient, high-intensity LED wash light. First Baptist Church Beverly, MA, USA • Benefits: • Illuminazione a luce bianca o colorata a basso consumo di energia • Disponibile versioni a luce bianca in 2 temperature di colore 2700K and 4000K o versione monocromatica eColor nei colori rosso, Blu, verde e Ambra • Tecnologie Powercore , Optibin & Chromacoredi CK Technology • 4 ampiezze di fascio per coprire tutte le applicazioni – 10°/21°/36°/83°

  11. Caratteristiche tecniche

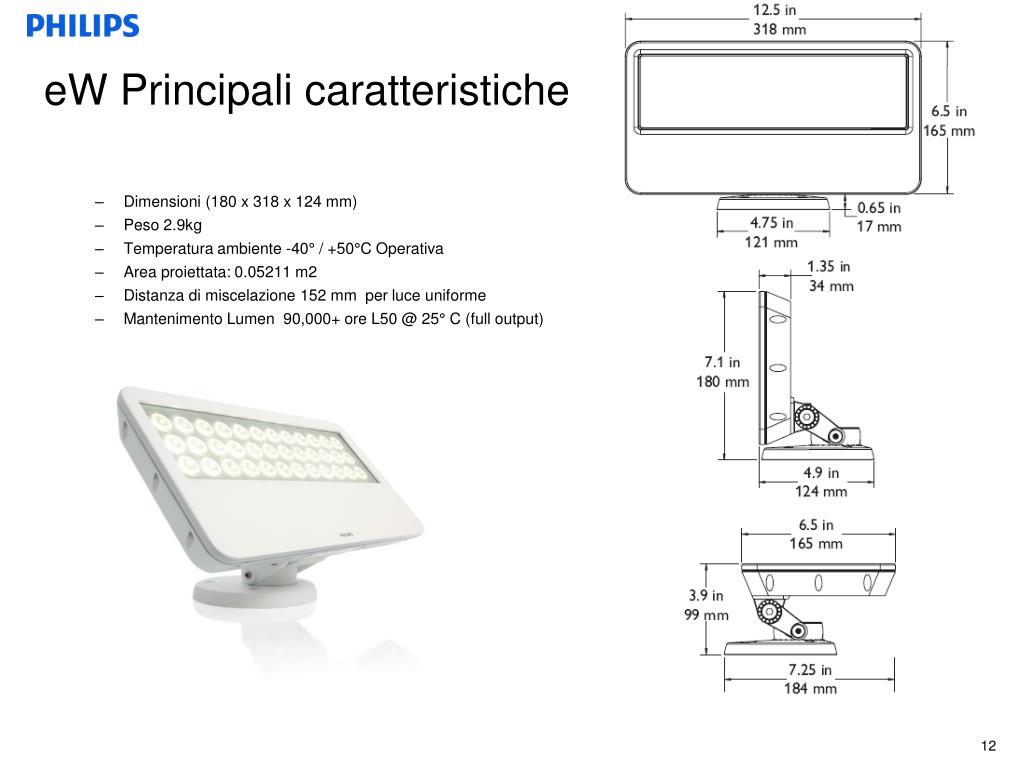

  12. eW Principali caratteristiche • Dimensioni (180 x 318 x 124 mm) • Peso 2.9kg • Temperatura ambiente -40° / +50°C Operativa • Area proiettata: 0.05211 m2 • Distanza di miscelazione 152 mm per luce uniforme • Mantenimento Lumen 90,000+ ore L50 @ 25° C (full output)

  13. Installazione & manutenzione Piano di installazione : eW / eColorBlastPowercore possono essere collegati insieme, utilizzando una cassetta di derivazione. eW / eColorBlastPowercore possono essere comandati da un interruttore standard (on/off). eW Blast PowerCore fixtures Aiming possibilities: Junction box Line voltage
