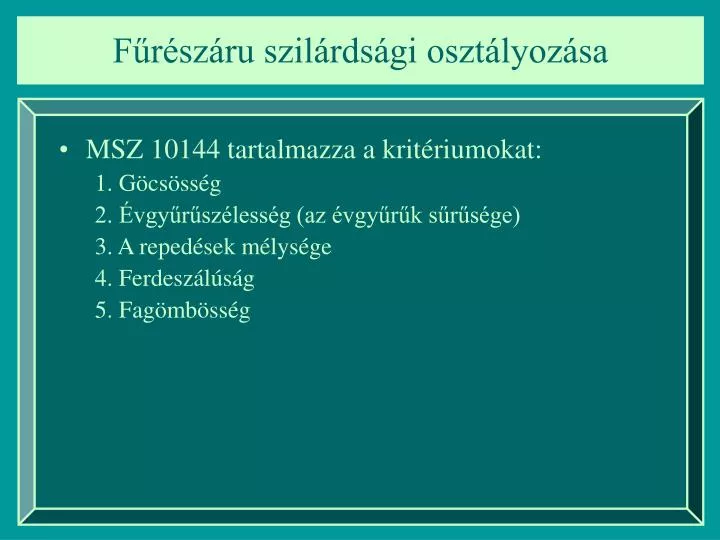

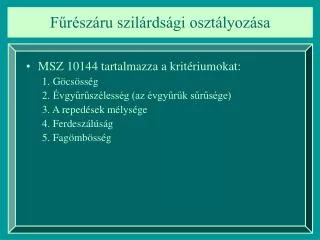

  1. Fűrészáru szilárdsági osztályozása • MSZ 10144 tartalmazza a kritériumokat: • 1. Göcsösség • 2. Évgyűrűszélesség (az évgyűrűk sűrűsége) • 3. A repedések mélysége • 4. Ferdeszálúság • 5. Fagömbösség

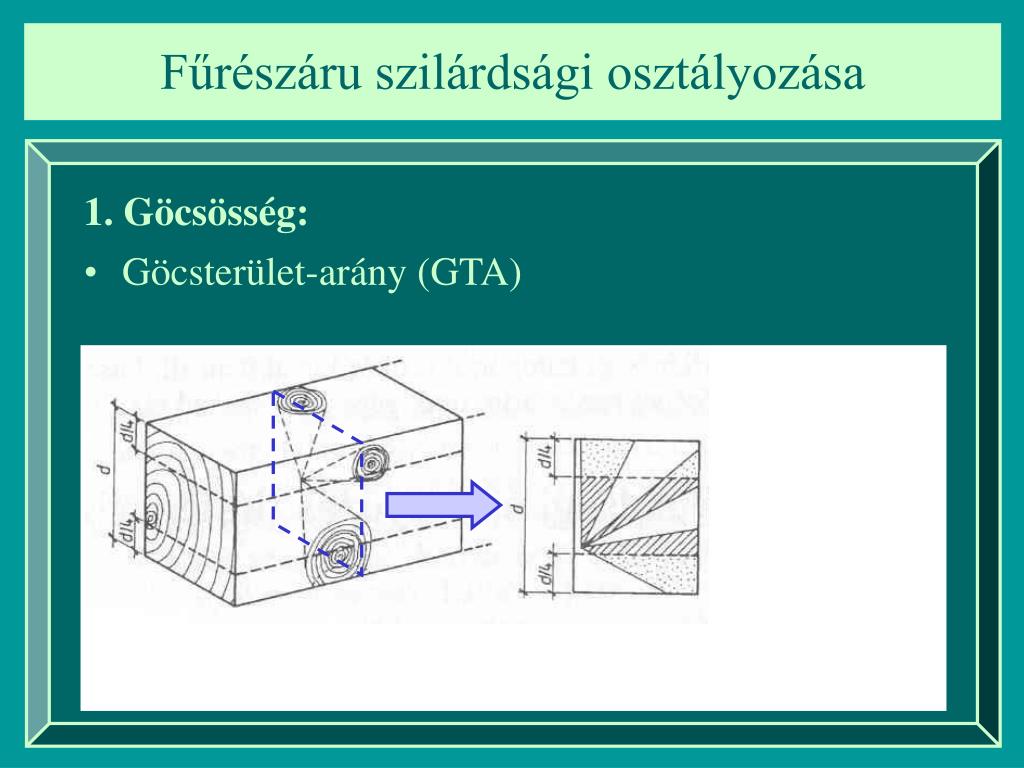

  2. Fűrészáru szilárdsági osztályozása 1. Göcsösség: • Göcsterület-arány (GTA)

  3. Fűrészáru szilárdsági osztályozása 1. Göcsösség: • Göcsterület-arány (GTA)

  4. teljes GTA szegély GTA Fűrészáru szilárdsági osztályozása 1. Göcsösség: • Göcsterület-arány (GTA)

  5. Fűrészáru szilárdsági osztályozása 1. Göcsösség: • Göcsterület-arány (GTA) • szegély GTA - az alsó és a felső ¼-¼ vastagságú sávban külön is vizsgálják! • ok: hajlítás esetén nagyobb a jelentősége! • a két szegély GTA közül a kedvezőtlenebb a mértékadó • MSZ előírások: > 1/2  1/3 vagy

  6. Fűrészáru szilárdsági osztályozása 1. Göcsösség: • Göcsterület-arány (GTA) • 20 cm-es szakaszon belül elhelyezkedő göcsök esetén a határérték 90%-át kell teljesíteni!

  7. 75 mm Fűrészáru szilárdsági osztályozása 2. Évgyűrűk sűrűsége • Az évgyűrűk száma a keresztmetszet 75 mm hosszú szakaszán. • Külön meg van adva a legnagyobb évgyűrűtávolság A 75 mm-es szakaszt radiális irányban kell felvenni!

  8. Fűrészáru szilárdsági osztályozása 2. Évgyűrűk sűrűsége • MSZ előírások: Fenyő:

  9. Fűrészáru szilárdsági osztályozása 2. Évgyűrűk sűrűsége • MSZ előírások: Keménylombos: Lágylombos:

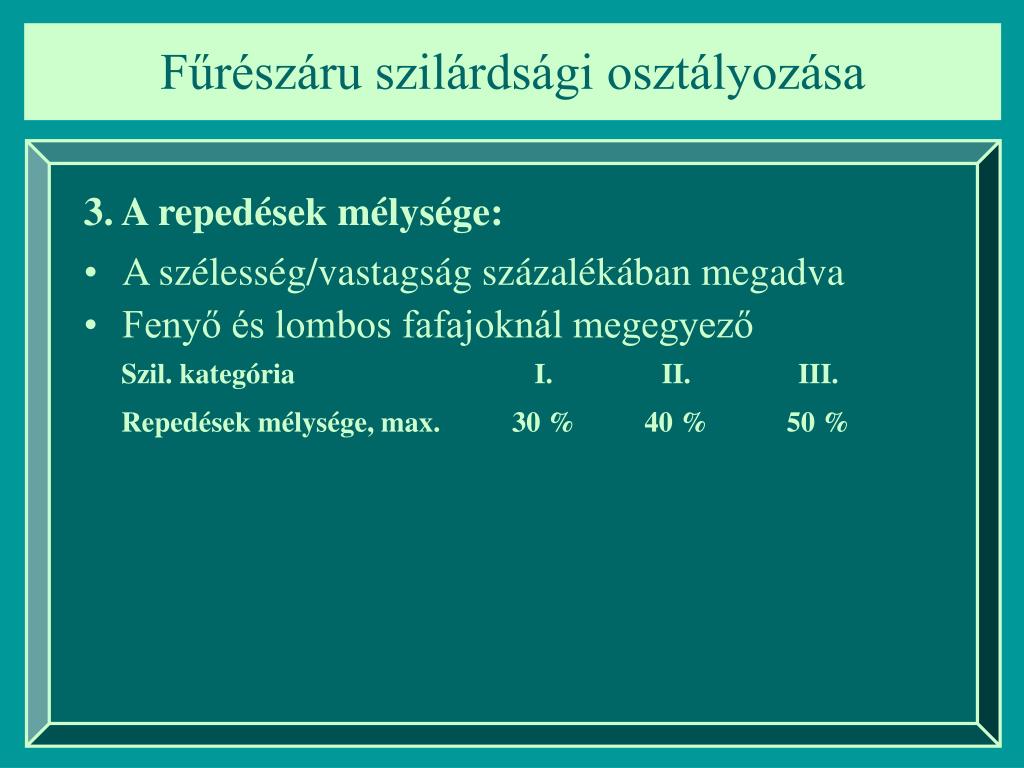

  10. Fűrészáru szilárdsági osztályozása 3. A repedések mélysége: • A szélesség/vastagság százalékában megadva • Fenyő és lombos fafajoknál megegyező

  11. Fűrészáru szilárdsági osztályozása 4. Ferdeszálúság: • Fenyő esetében: • Az élfelületen és a lapfelületen egyaránt ellenőrizni kell! • Lombos faanyagnál nem megengedett!

  12. Fűrészáru szilárdsági osztályozása 5. Fagömbösség: • Fenyőre és lombosra egyaránt:
