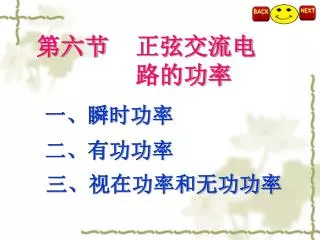

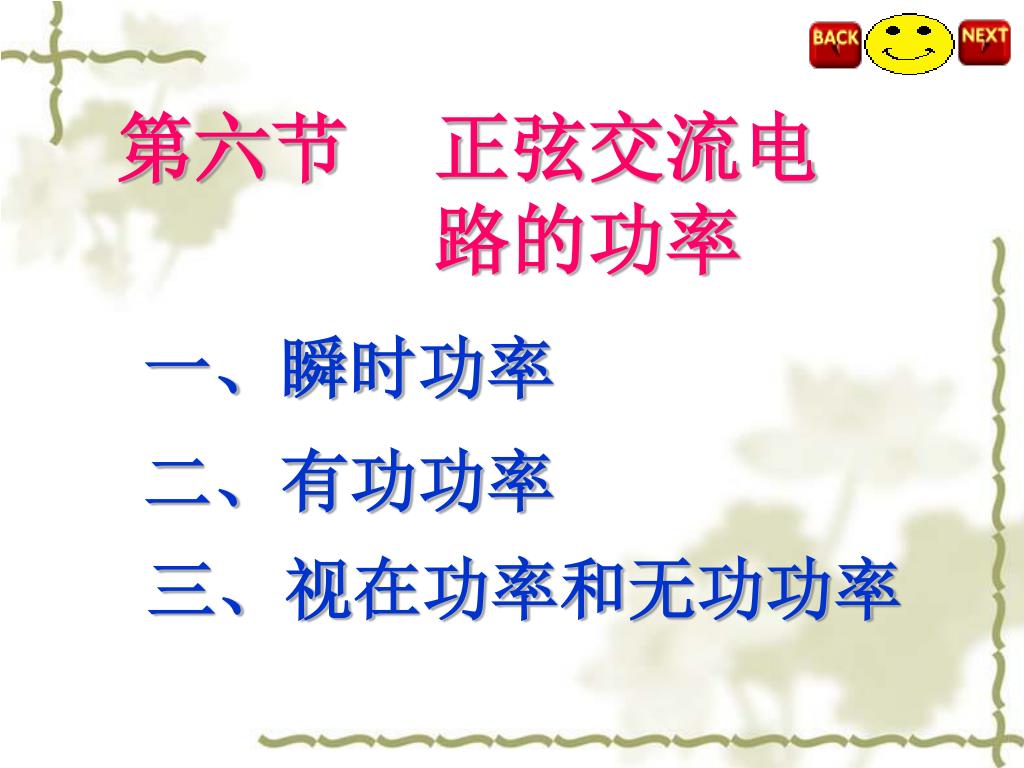

  1. 正弦交流电 路的功率 第六节 一、瞬时功率 二、有功功率 三、视在功率和无功功率

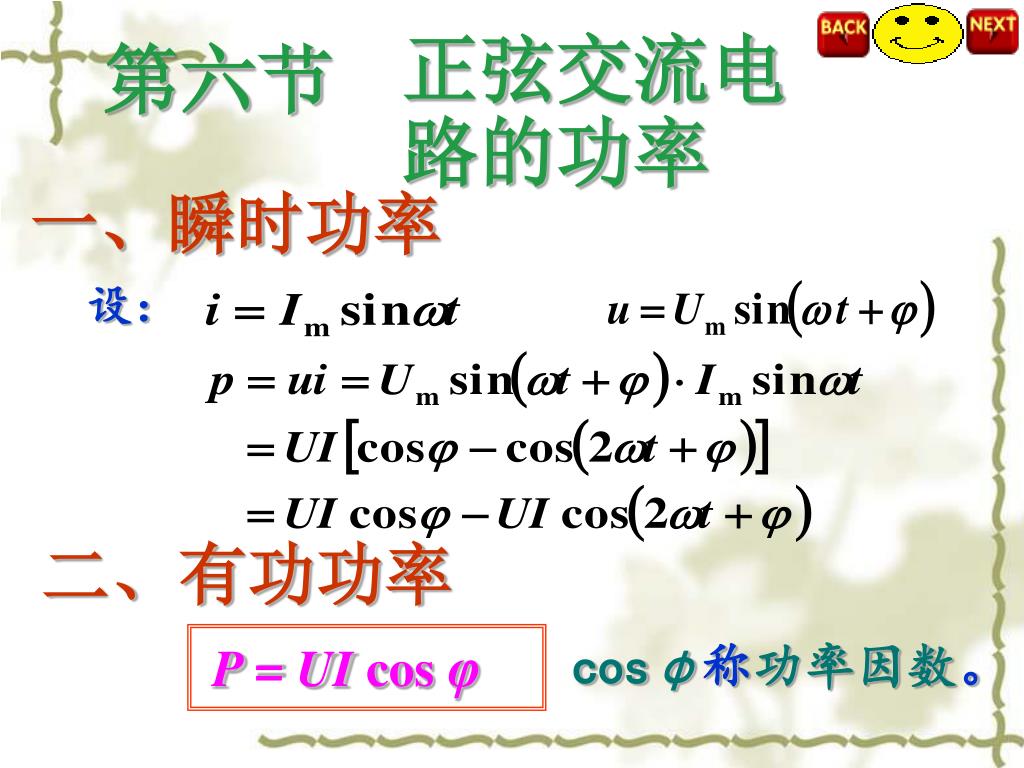

  2. 正弦交流电 路的功率 第六节 一、瞬时功率 设： 二、有功功率 P = UI cosφ cosφ称功率因数。

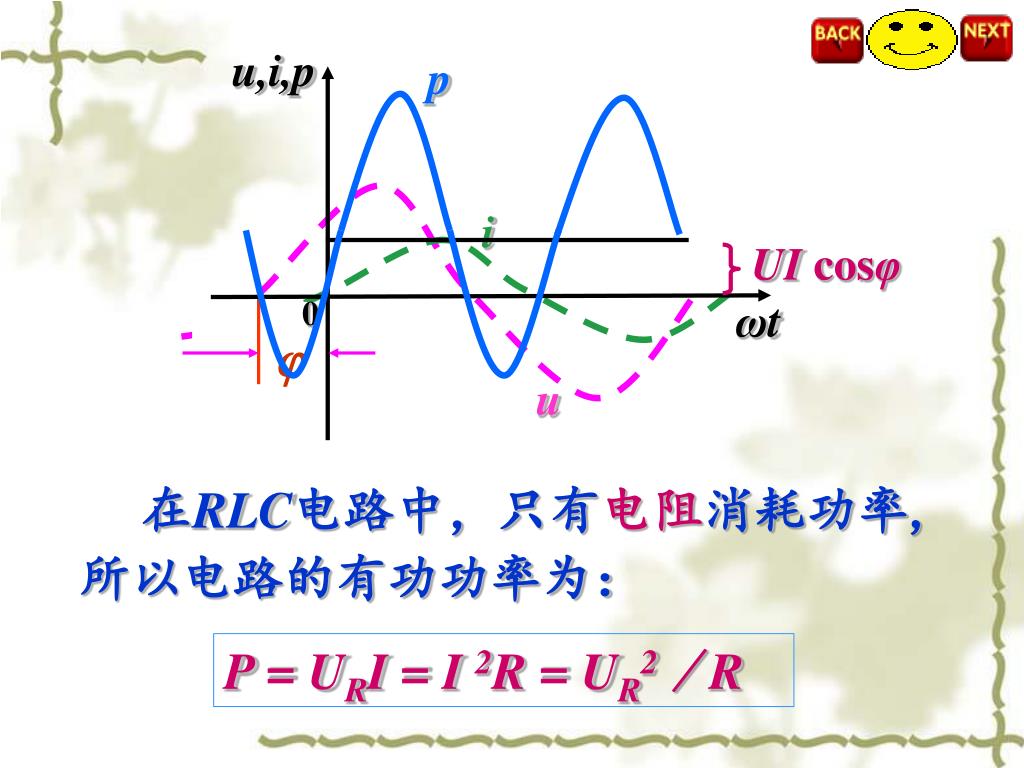

  3. u,i,p p i UI cosφ 0 ωt u 在RLC电路中，只有电阻消耗功率, 所以电路的有功功率为： P = URI = I 2R = UR2／R

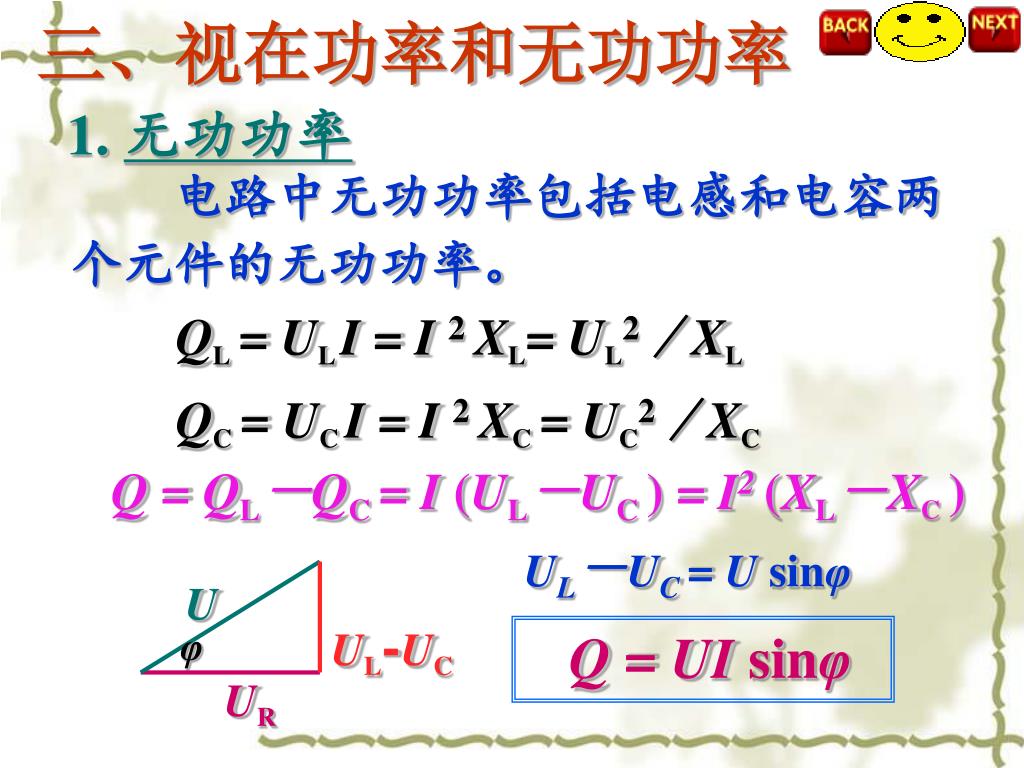

  4. U UL-UC φ UR 三、视在功率和无功功率 1. 无功功率 电路中无功功率包括电感和电容两个元件的无功功率。 QL= UL I = I 2XL= UL2／XL QC= UC I = I 2XC= UC2／XC Q = QL－QC= I (UL－UC) = I2 (XL－XC) UL－UC = U sinφ Q = UI sinφ

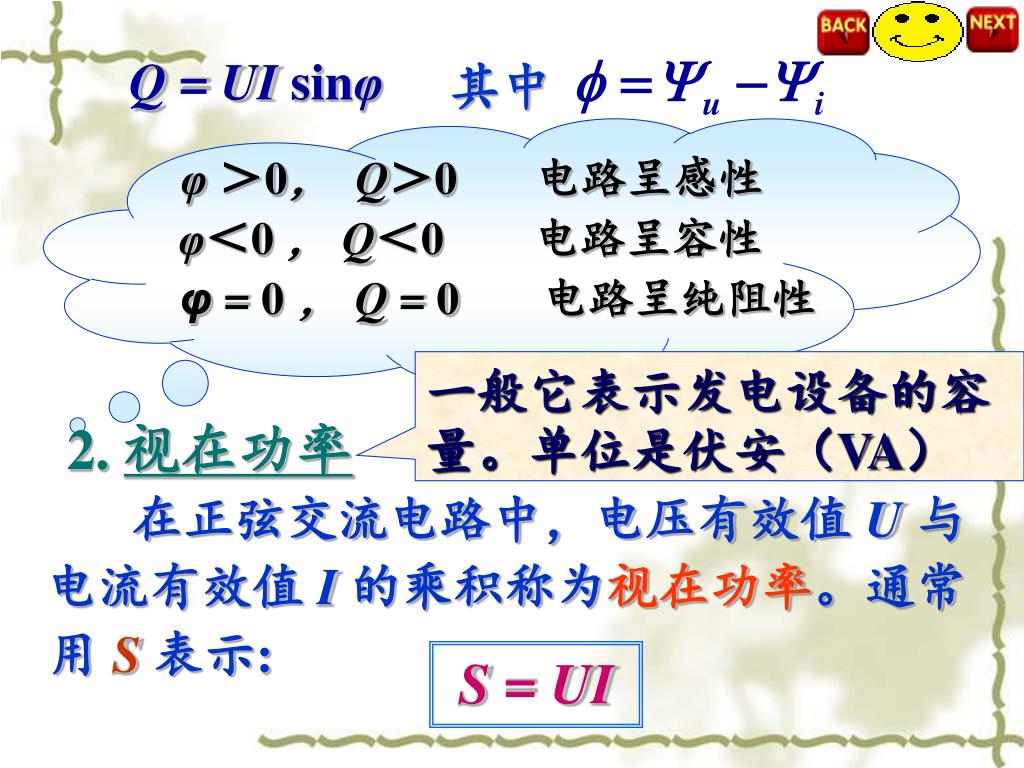

  5. 其中 • φ ＞0， Q＞0电路呈感性 • φ＜0， Q＜0电路呈容性 • φ = 0， Q = 0电路呈纯阻性 Q = UI sinφ 一般它表示发电设备的容量。单位是伏安（VA） 2. 视在功率 在正弦交流电路中，电压有效值 U 与电流有效值 I 的乘积称为视在功率。通常用 S 表示: S = UI

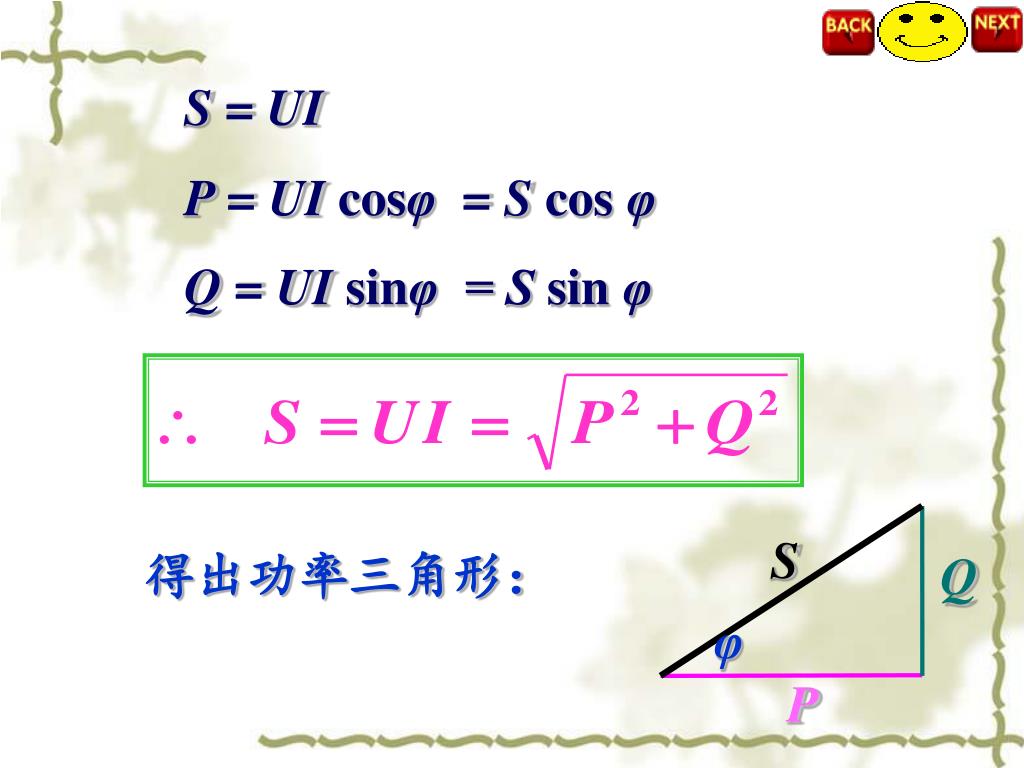

  6. S = UI P = UI cosφ = S cos φ Q = UI sinφ = S sin φ S 得出功率三角形： Q φ P

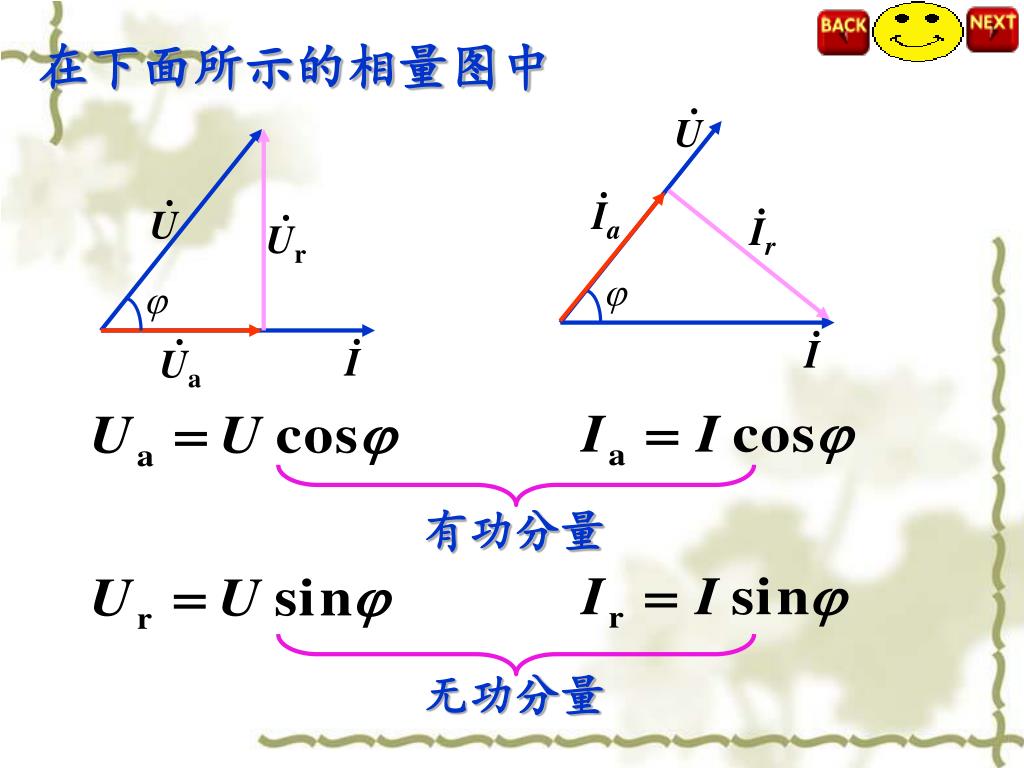

  7. I I Ia Ir U Ur Ua U 在下面所示的相量图中 有功分量 无功分量

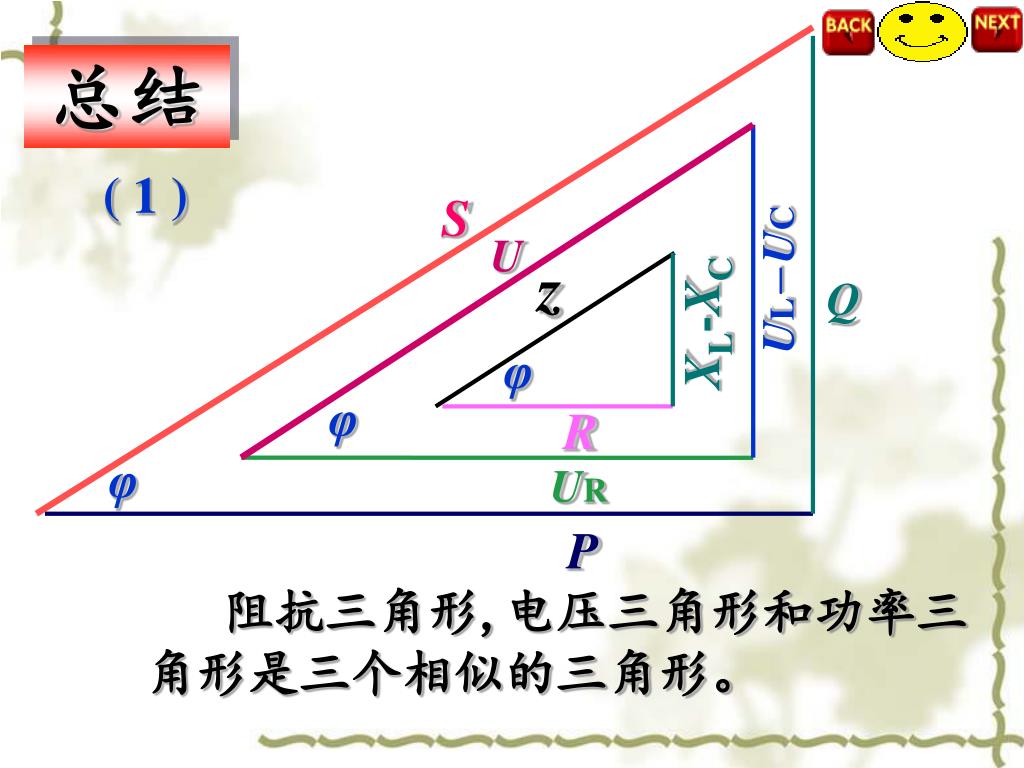

  8. S U z UL－UC Q XL-XC φ φ R φ UR P 总结 ( 1 ) 阻抗三角形,电压三角形和功率三角形是三个相似的三角形。

  9. ( 2 ) 对于任何复杂的正弦交流电路 ，总的有功功率等于各个支路（或元件）有功功率之和 ；总的无功功率等于各个支路（或元件）无功功率之代数和 ；而总的视在功率在一般情况下不等于各支路(或元件）视在功率之和 , 即

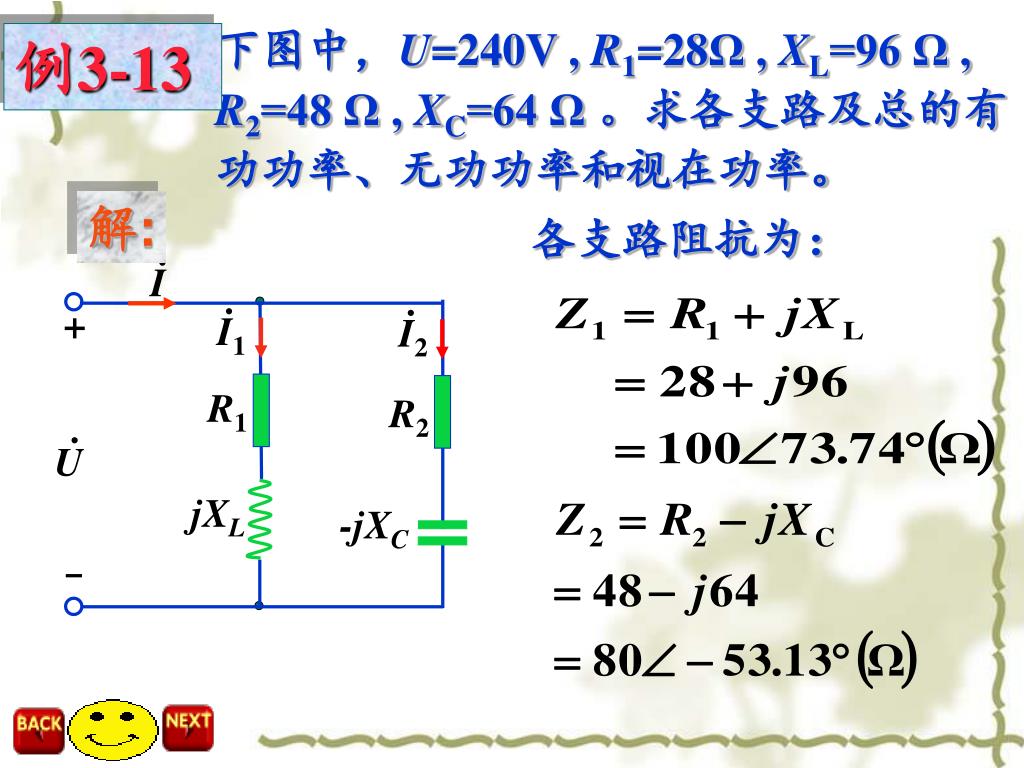

  10. I1 I2 I U + R1 R2 jXL -jXC 下图中，U=240V , R1=28Ω , XL=96 Ω , R2=48 Ω , XC=64 Ω 。求各支路及总的有功功率、无功功率和视在功率。 例3-13 解: 各支路阻抗为：

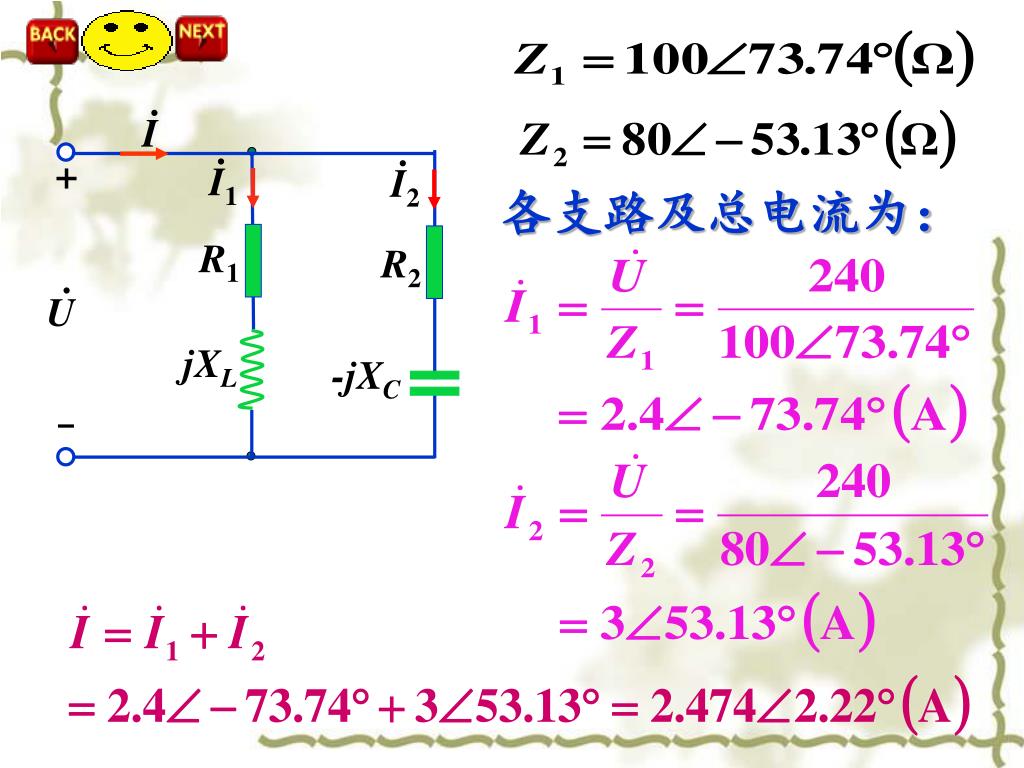

  11. I1 I2 I U + R1 R2 jXL -jXC 各支路及总电流为：

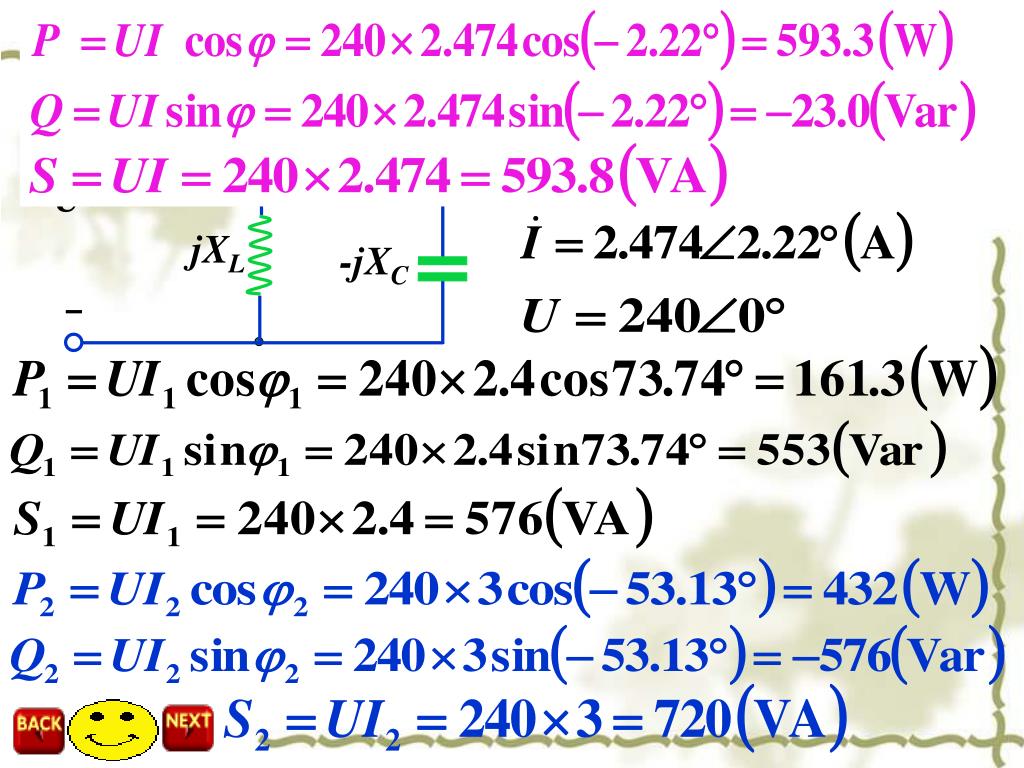

  12. I1 I2 I U + R1 R2 jXL -jXC
