クイズ

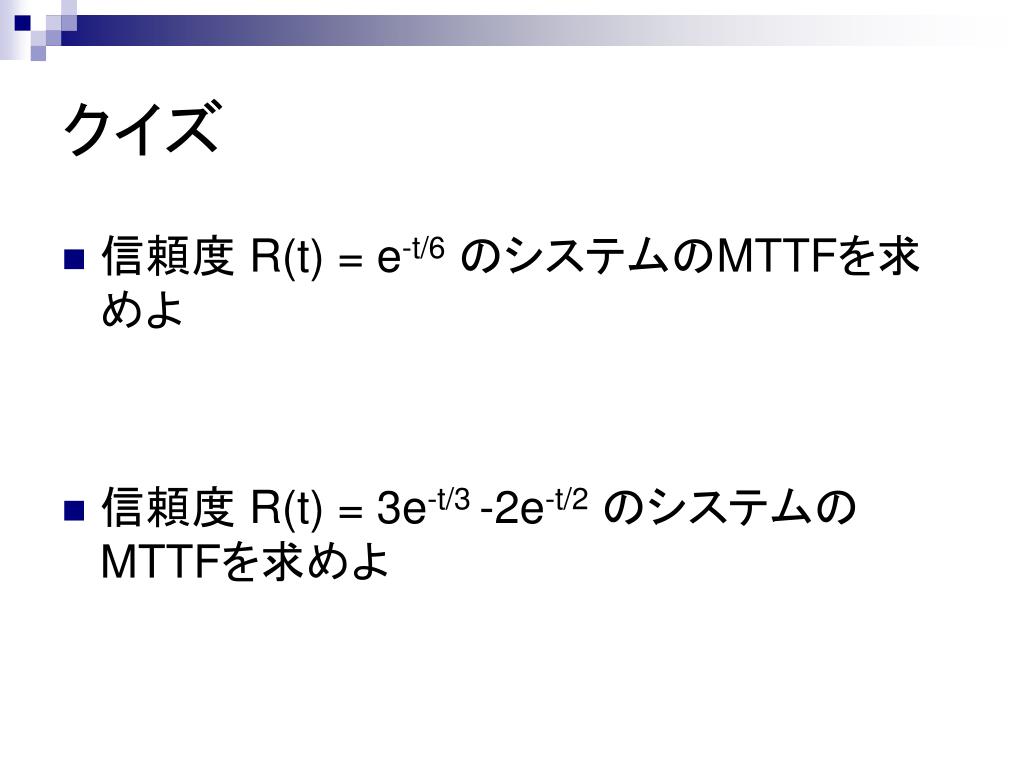

クイズ • 信頼度 R(t) = e-t/6のシステムのMTTFを求めよ • 信頼度 R(t) = 3e-t/3 -2e-t/2のシステムのMTTFを求めよ

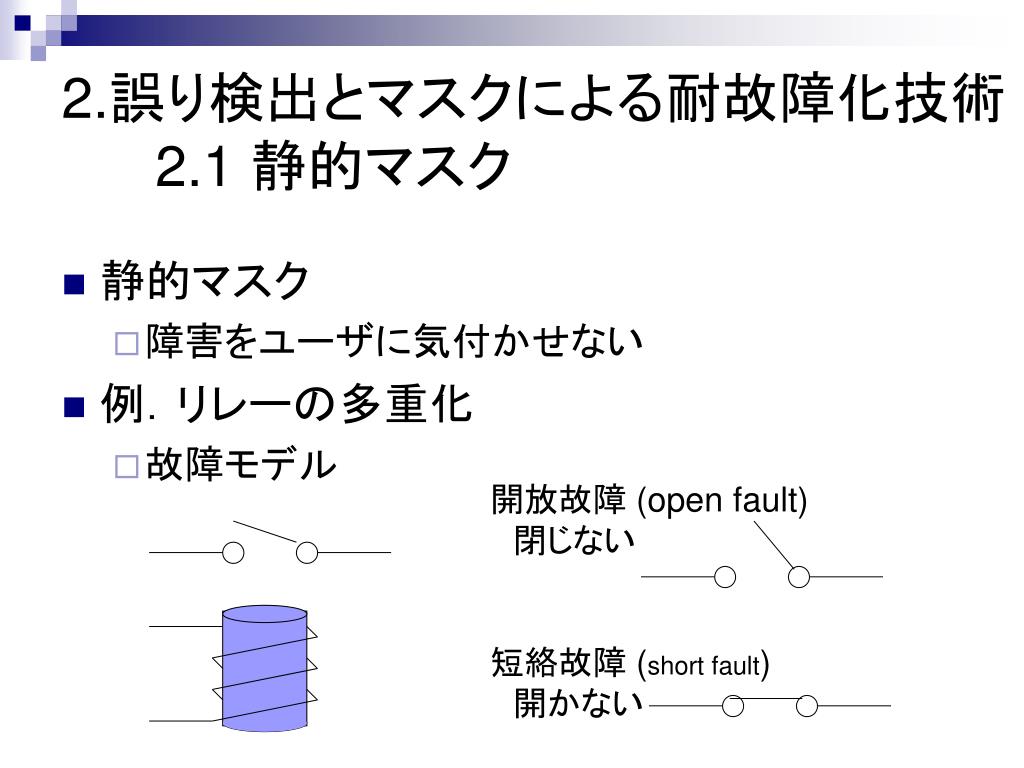

2.誤り検出とマスクによる耐故障化技術2.1 静的マスク • 静的マスク • 障害をユーザに気付かせない • 例．リレーの多重化 • 故障モデル開放故障 (open fault) 　閉じない短絡故障 (short fault) 　開かない

リレーの多重化 耐えられる故障は？

リレーの多重化単一故障 (a) (b) (c) (d) ポイント：(a), (b)のレベルでも，開放故障と短絡故障にモデル化できる

リレーの多重化2重故障 (c) (d)

信頼性解析 • E[a]open, E[b]short • aが開放故障する確率 • bが短絡故障する確率 • E[a]short = eshort * eshort • E[a]open = 1 - (1-eopen) * (1-eopen) • E[b]short = 1 - (1-eshort) * (1-eshort) • E[b]open = eopen * eopen (a) (b)

(a) (b) 信頼性解析(2) (c) • E[a]short = eshort * eshort • E[a]open = 1 - (1-eopen) * (1-eopen) • E[c]short = E[b]short * E[b]short • E[c]open = 1 - (1-E[b]open) * (1-E[b]open)

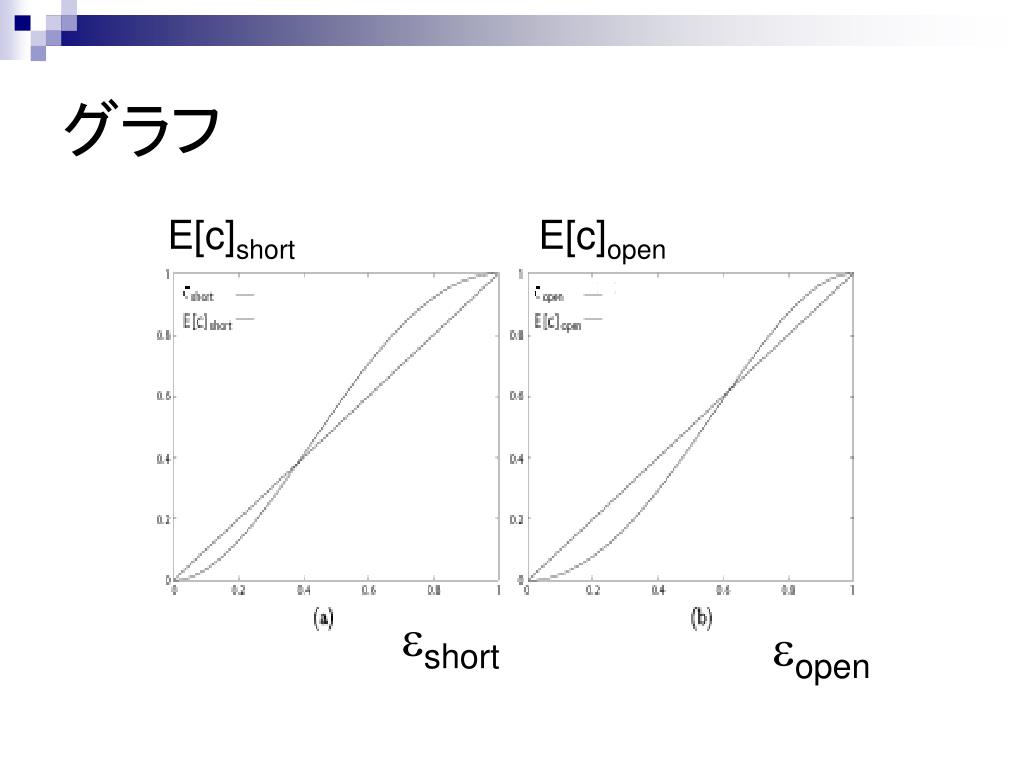

グラフ E[c]short E[c]open eshort eopen

ポイント • 多重化しても信頼性が改善されない場合がある． • 信頼性は，システムの構成，構成要素自体の信頼性に依存する

2.1 多重系多数決システム • 3重系多数決システムTriple Modular Redundancy (TMR) • １つのModuleのFaultに耐えられる． • Faultの発生に対し特別な処理（エラー検出やリカバリー等）を行わない (静的冗長系) Module Module Voting Element Input Output 多数決を採る Majority Module

Module Module Voting Element Module 信頼性解析 • Rtmr (TMRの信頼度) = Rv (Rm3 + 3Rm2(1-Rm)) = (3Rm2 - 2Rm3) • Rv=1，Rm(t)=e-lt を仮定 Rtmr= 3e-2lt -2e-3lt • MTTFm = 1/l • MTTFtmr = 5/6l Rv(t) Rm(t)

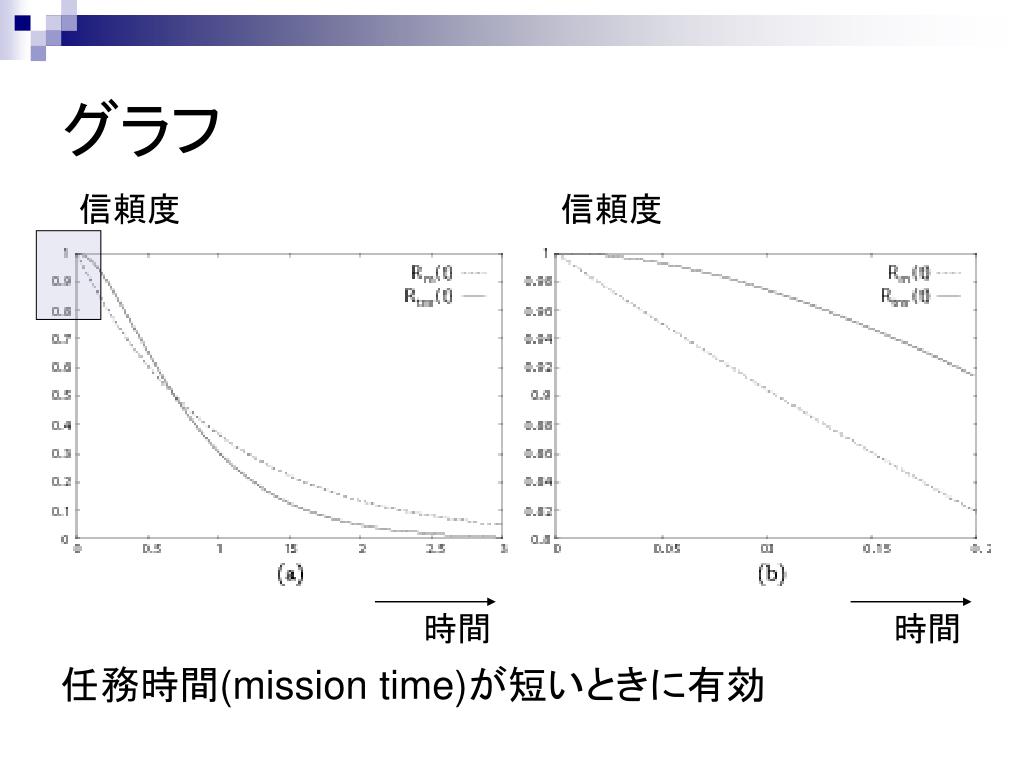

グラフ 信頼度信頼度時間時間任務時間(mission time)が短いときに有効

信頼性の改善度を計る尺度 • 比較したい信頼度 • 改善前: Rm(t) • 改善後: Rr(t) • 信頼度改善比 • Rr(Treq) / Rm (Treq) ただし， Treqは任務時間 • 任務時間改善比 • Tr / Tr • ただし，Rreqを要求される信頼度として， Rreq = Rm(Tm) = Rr(Tr)

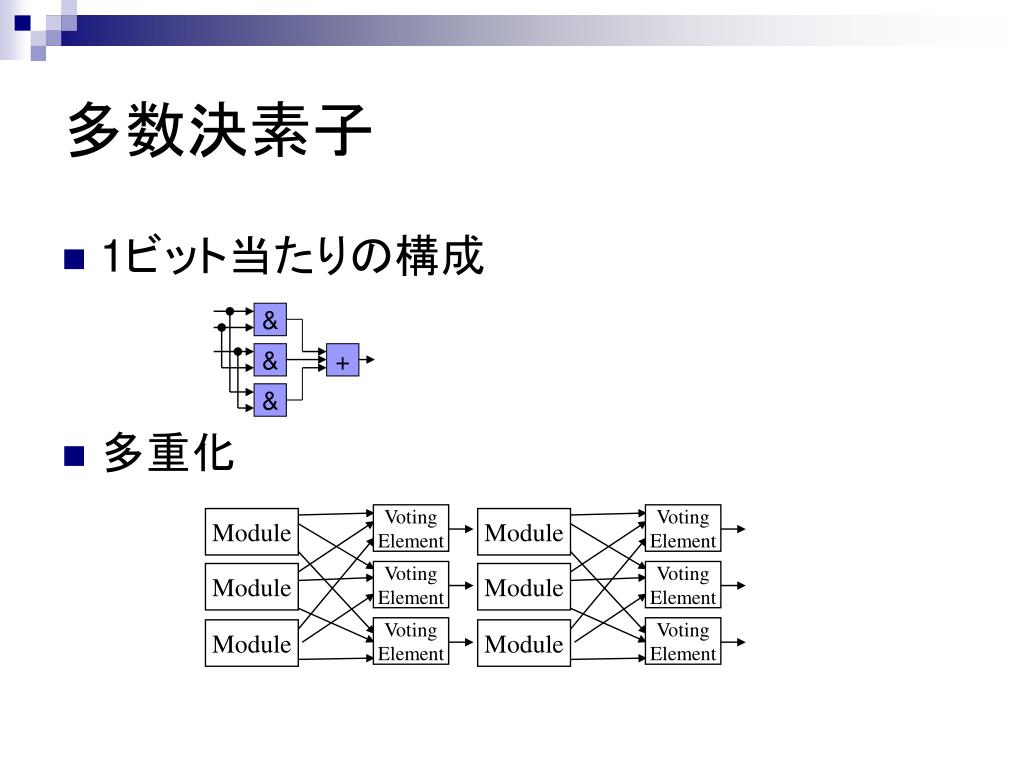

Voting Element Voting Element Module Module & & + Voting Element Voting Element Module Module & Voting Element Voting Element Module Module 多数決素子 • 1ビット当たりの構成 • 多重化

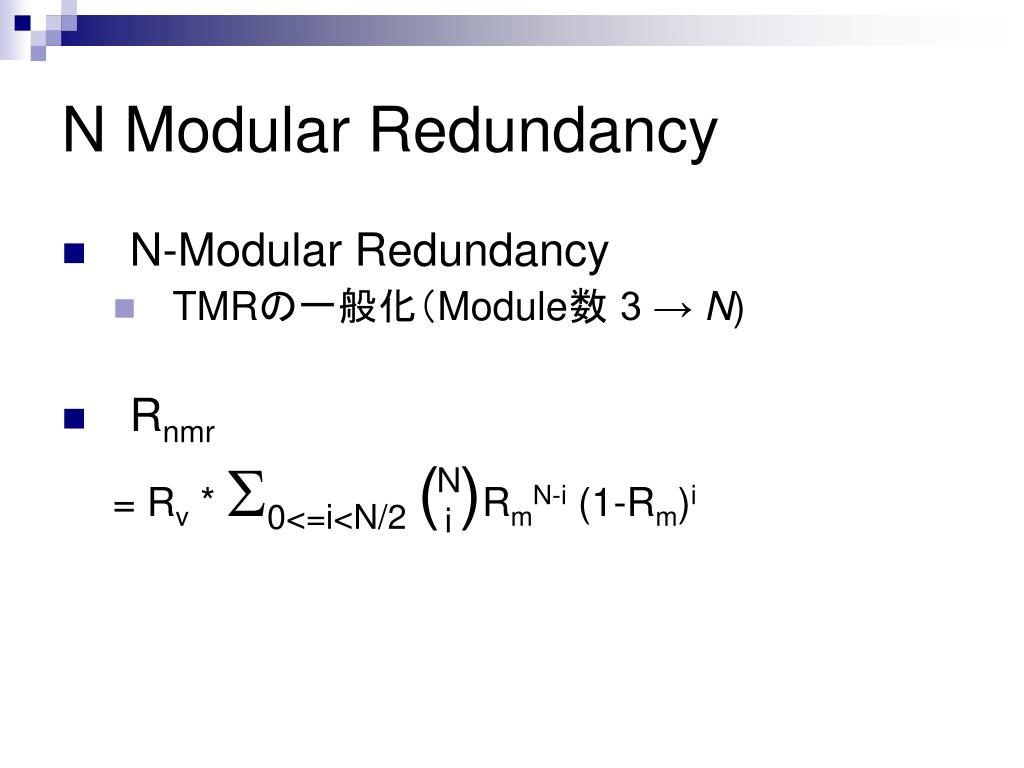

N Modular Redundancy • N-Modular Redundancy • TMRの一般化（Module数 3 → N) • Rnmr = Rv * S0<=i<N/2( )RmN-i (1-Rm)i N i

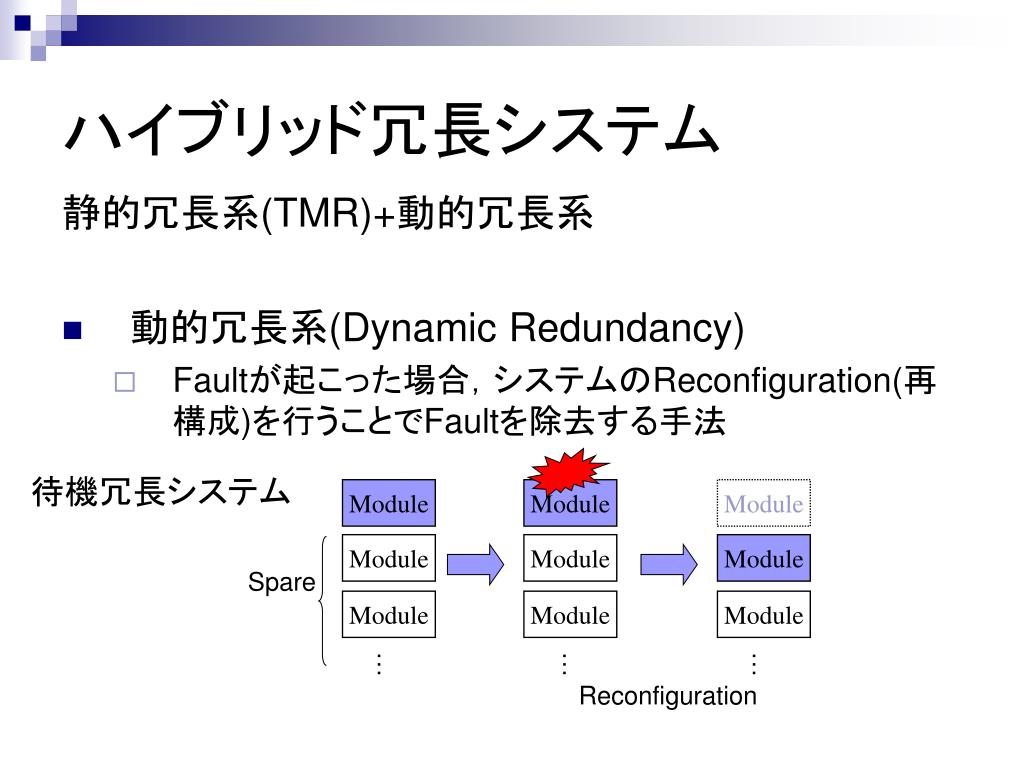

ハイブリッド冗長システム 静的冗長系(TMR)+動的冗長系 • 動的冗長系(Dynamic Redundancy) • Faultが起こった場合，システムのReconfiguration(再構成)を行うことでFaultを除去する手法待機冗長システム Module Module Module Module Module Module Spare Module Module Module … … … Reconfiguration

ハイブリッド冗長システム 不一致検出回路 Module 不一致検出回路 Module Module Module Voting Element Module Voting Element Module Module Module Module Module … … Module Module

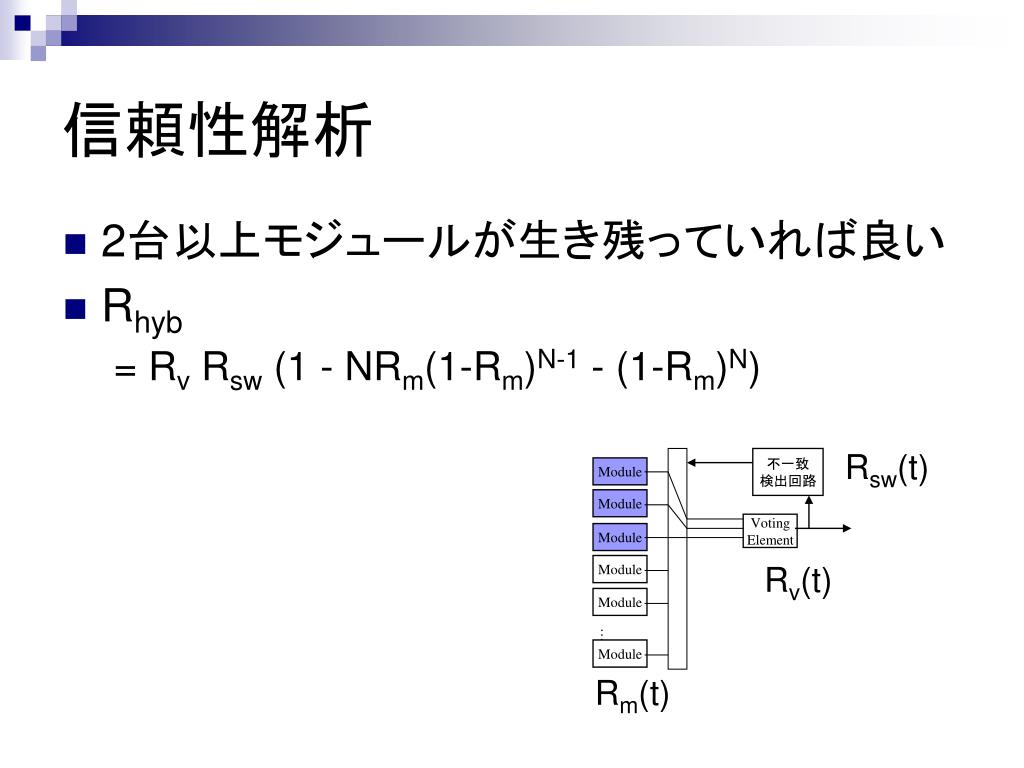

不一致 検出回路 Module Module Voting Element Module Module Module … Module 信頼性解析 • 2台以上モジュールが生き残っていれば良い • Rhyb = Rv Rsw (1 - NRm(1-Rm)N-1 - (1-Rm)N) Rsw(t) Rv(t) Rm(t)

グラフ Rswは定数 N = 7 N = 3 N = 5 時間 Rswが定数でなくRsw = PN とした場合，Nがある値を超えると，信頼度が逆に下がる

2.1.4 2重系比較システム(デュアルシステム) • 信頼度 • Rdup= Rcmp Rsw (Rm2 + 2CRm(1-Rm)) • C：カバリッジ • 再構成(故障診断など)が成功する確率 Module 比較選択 Module

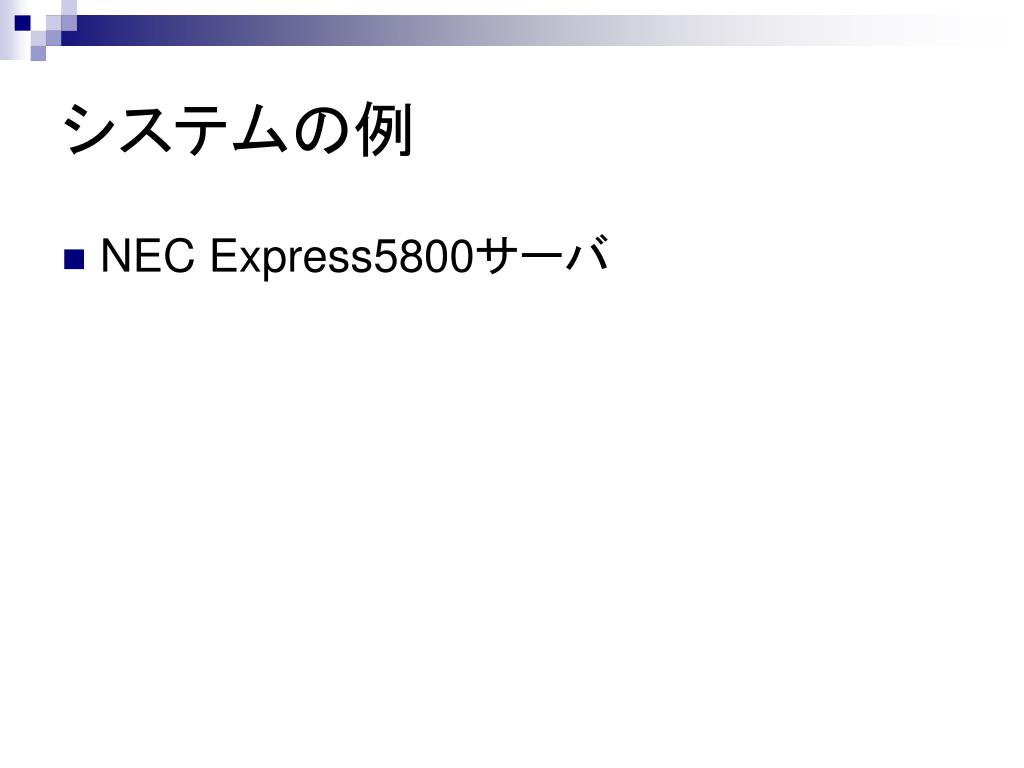

システムの例 • NEC Express5800サーバ

2.2 動的マスク • 2.2.1 待機冗長システム • 信頼度　(Rsw = 1) • Rsb= Rm + RmC(1 - Rm) + RmC2(1-Rm)2 + ・・・ + RmCN-1(1-Rm)N-1 Module Module Module Module Module Module Spare Module Module Module … … … Reconfiguration

Spareの区分 • 熱予備 Hot-Standby • 処理を実行 • 温予備 Warm-Standby • 中間の方式．稼動はしているが，サービスをしていない等． • 冷予備 Cold-Standby • 稼動させない • 待機時の障害率(の仮定) • lmodule = lhot > lwarm > lcold = 0

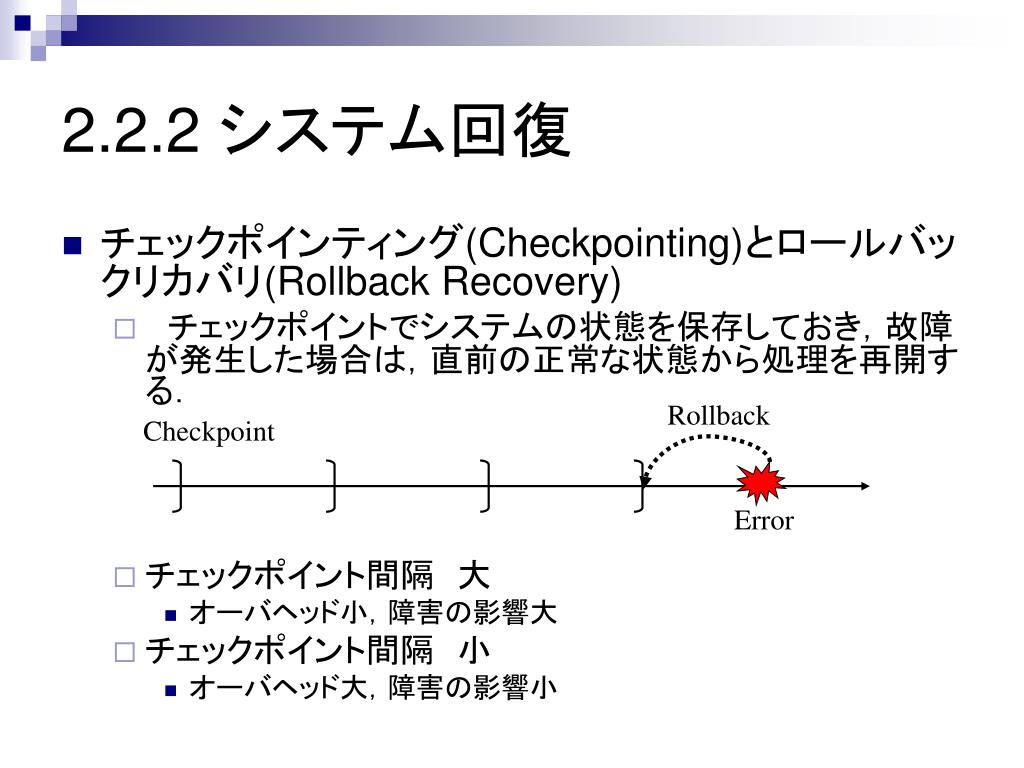

2.2.2 システム回復 • チェックポインティング(Checkpointing)とロールバックリカバリ(Rollback Recovery) • 　チェックポイントでシステムの状態を保存しておき，故障が発生した場合は，直前の正常な状態から処理を再開する． • チェックポイント間隔　大 • オーバヘッド小，障害の影響大 • チェックポイント間隔　小 • オーバヘッド大，障害の影響小 Rollback Checkpoint Error

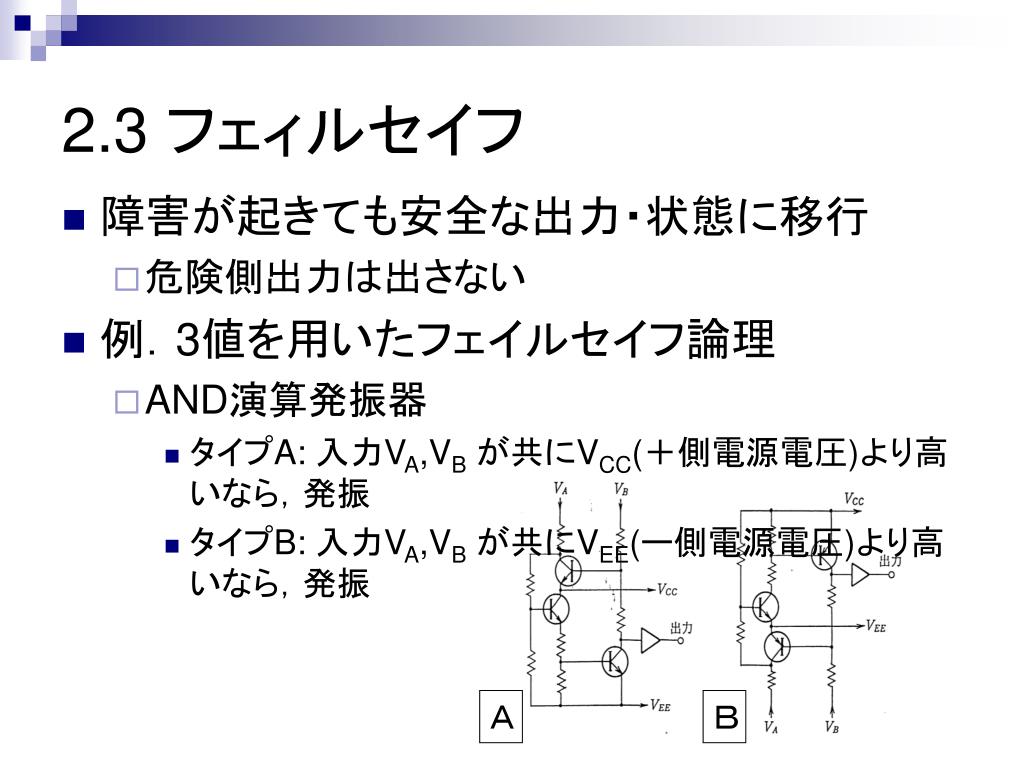

2.3 フェィルセイフ • 障害が起きても安全な出力・状態に移行 • 危険側出力は出さない • 例．3値を用いたフェイルセイフ論理 • AND演算発振器 • タイプA: 入力VA,VBが共にVCC(＋側電源電圧)より高いなら，発振 • タイプB: 入力VA,VBが共にVEE(ー側電源電圧)より高いなら，発振ＡＢ

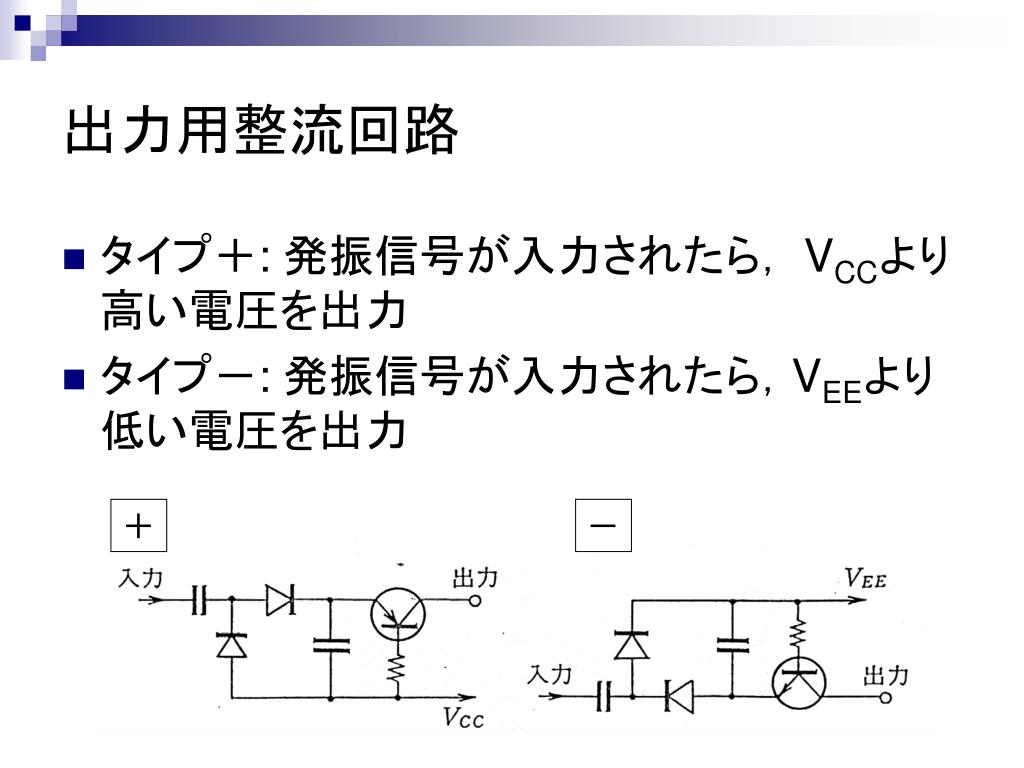

出力用整流回路 • タイプ＋: 発振信号が入力されたら， VCCより高い電圧を出力 • タイプ－: 発振信号が入力されたら，VEEより低い電圧を出力＋－

アイデア • 論理値 • 1：VCCより高い電圧 • 0：VEEより低い電圧 • 1/2：それ以外 (安全側出力) • AND演算発振器と出力用整流回路を組み合わせる • AND演算発振器の故障 • 発振停止により1/2を出力 • 出力用整流回路の故障 • 1/2を出力 • 誤った論理値がでない！ A － A ＋ B － B ＋

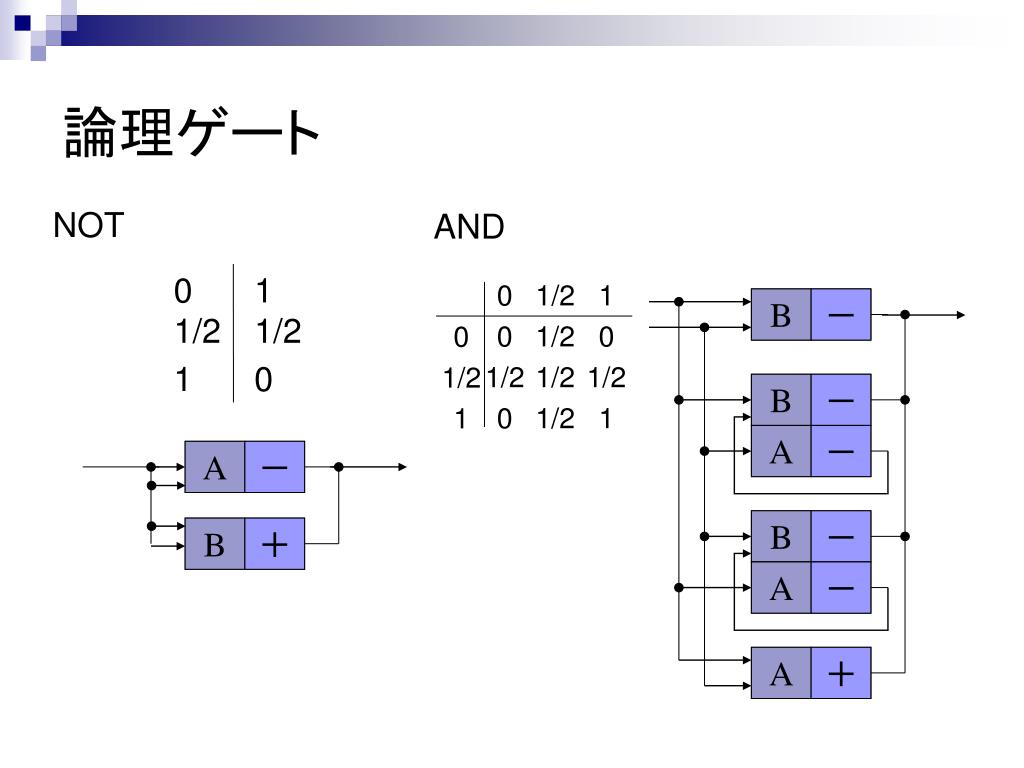

B － B － 0 1/2 1 A － 0 1/2 0 0 1/2 1/2 1/2 1/2 B － 0 1/2 1 1 A － A ＋論理ゲート NOT AND 0 1 1/2 1/2 1 0 A － B ＋

クイズ

クイズ
