15-ая всероссийская конференция с международным участием «Геологические опасности», Архангельск, 14-17 сентября 2009 года

СЕЙСМИЧНОСТЬ ФЕННОСКАНДИНАВСКОГО ЩИТА И ИЗУЧЕНИЕ НОВЕЙШИХ ДВИЖЕНИЙ ПО ПАЛЕОСЕЙСМОДИСЛОКАЦИЯМ

Ю.Й.Сыстра*, В.Г.Спунгин**, И.Ю.Сыстра* Горный институт Таллиннского технического университета(*), Таллинн, ЭстонияИнститут динамики геосфер Российской академии наук(**), Москва, Россия


4231214

Тектоническая схема Фенноскандинавского щита, Сыстра, 2003.

Кк1 и Кк2 – Карель-ский кратон, более древняя и более мо-лодая часть; Mp –Мурманский блок; Vkv – Беломорский складчатый пояс; Ska – Свекофенн-ская складчатая об-ласть; Ptz – ранне-протерозойский че-хол на архейском основании; Lvgv – Лапландско-Бело-морский гранулито-вый пояс. Рифей: Rg – граниты рапакиви; Rp – граниты и пор-фиры; R – авлакоге-ны. SNv – Свеко-норвежский пояс; Pz –эдиакарско-па-леозойский чехол.

Каледониды

Русская плита


4231214

Центрально-Атлантическая рифт Фенноскандинавского щита, Сыстра, 2003.

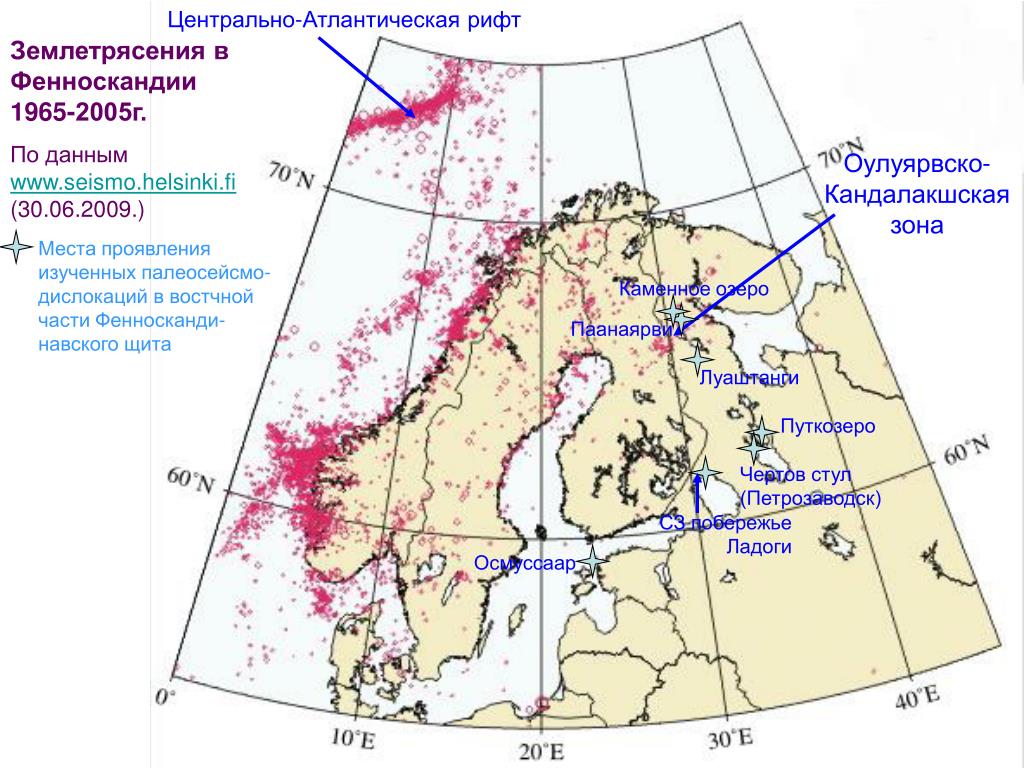

Землетрясения в Фенноскандии 1965-2005г.

По данным www.seismo.helsinki.fi (30.06.2009.)

Оулуярвско-Кандалакшская зона

Места проявления изученных палеосейсмо-дислокацийв востчной части Фенносканди-навского щита

Каменное озеро

Паанаярви

Луаштанги

Путкозеро

Чертов стул (Петрозаводск)

СЗ побережье Ладоги

Осмуссаар


4231214

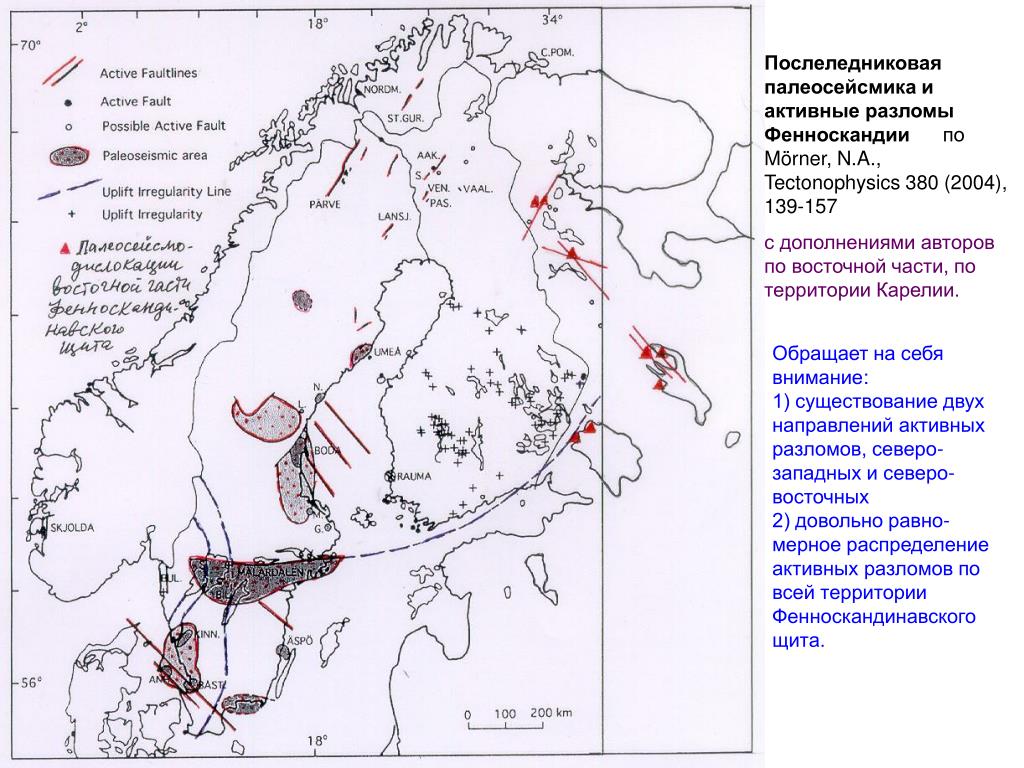

Послеледниковая палеосейсмика и активные разломыФенноскандии по Mörner, N.A., Tectonophysics 380 (2004), 139-157

с дополнениями авторов по восточной части, по территории Карелии.

Обращает на себя внимание: 1) существование двух направлений активных разломов, северо-западных и северо-восточных 2) довольно равно-мерное распределение активных разломов по всей территории Фенноскандинавского щита.


4231214

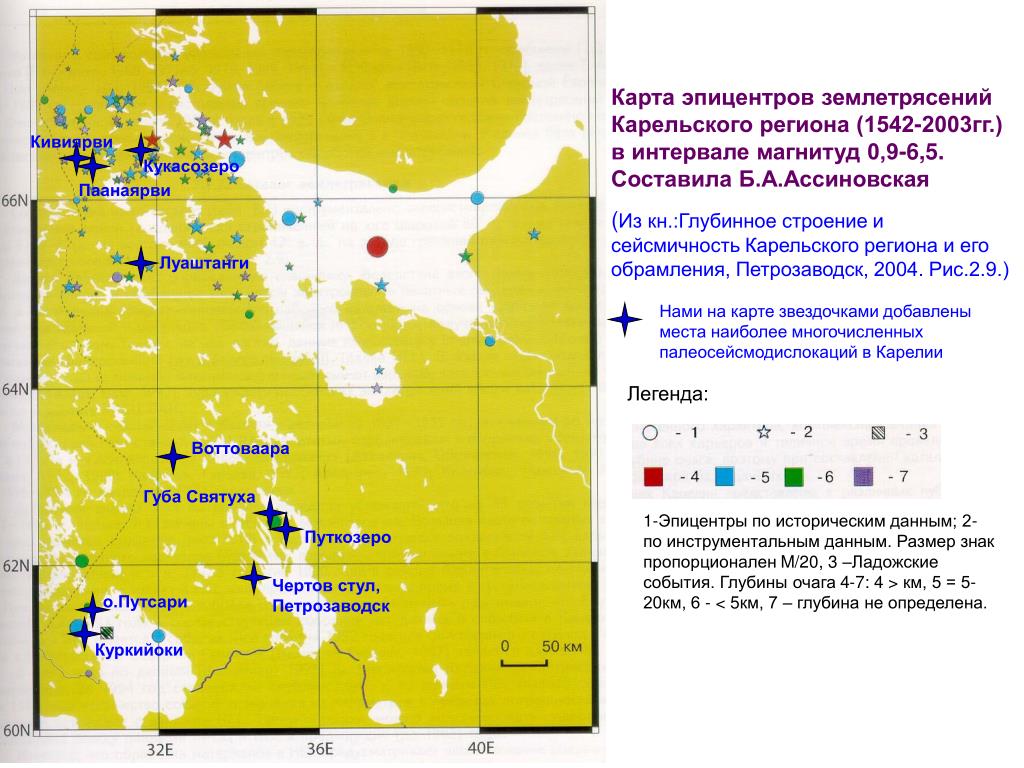

Карта эпицентров землетрясений Карельского региона (1542-2003гг.) в интервале магнитуд 0,9-6,5. Составила Б.А.Ассиновская

(Из кн.:Глубинное строение и сейсмичность Карельского региона и его обрамления, Петрозаводск, 2004. Рис.2.9.)

Кивиярви

Кукасозеро

Паанаярви

Луаштанги

Нами на карте звездочками добавлены места наиболее многочисленных палеосейсмодислокаций в Карелии

Легенда:

Воттоваара

Губа Святуха

1-Эпицентры по историческим данным; 2-по инструментальным данным. Размер знак пропорционален M/20, 3 –Ладожские события. Глубины очага 4-7: 4 > км, 5 = 5-20км, 6 - < 5км, 7 – глубина не определена.

Путкозеро

Чертов стул, Петрозаводск

о.Путсари

Куркийоки


4231214

Геологическая схема Карельского региона (Сыстра, 2004)

1-венд-палеозойский платформенный чехол (650-250 млн.лет)

Рифей (1,65-1,0 млрд.лет)

2-силлы и осадки (1,5-1,1 млрд.лет)

3-граниты рапакиви (1,65-1,5 млрд.лет)

Ранний протерозой (2,5-1,65 млрд.лет)

Вепсийские долериты (4) и осадочные породы (5) (1,8-1,7 млрд.лет)

Свекофеннские (1,75-1,92 млрд.лет) сиени-ты (6), граниты(7), габбро(8), диори-ты(9).10-Калевийские вулканиты и осадочные породы (1,92-1,87млрд.лет)

11-Ультраосновные породы (1,98-1,95 млрд. лет). 12- Осадочные и вулканические породы ятулия и людиковия (2,3-2,0 mld a)

13-Коматиитовые базальты Ветреного Пояса (2,4 mld a), 14-расслоенные перидо-тит-габброноритовые массивы и габбро (2,44-2,36 млрд.лет), 15-граниты сумия (ca 2,45 млрд. лет), 16-Осадочно-вулканоген-ные породы сумия и сариолия (2,5-2,35 млрд. лет)

Неоархей (2,8-2,5 млрд. лет) и мезоархей (3,2-3,6 млрд. лет)

Лопийские (3,15-2,65 mld a) граниты (17), диориты18), габбро (19), вулканиты и осадочные породы (20) неразделенные.

21-беломориды.

Палеоархейские реликты (3,2-3,6млрд. лет)

22-Гранито- и диоритогнейсы Карельского кратона, 23-Реликты осадочных и вулкани-ческих пород в гранитогнейсах (3,2-3,4 млрд. лет)

24-Крупнейшие зоны надвигов

Сеть основных постскладчаных сбросо-сдвигов указана красными линиями.

Кивиярви

Паанаярви

Луаштанги

Воттоваара

Гирвас

Губа Святуха

Путкозеро

В Карелии выявлены многочисленные палеосейсмодислокации в Онежском синклинории, в Куусамо-Паанаярвской зоне, в Приладожье и в Центральной Карелии.

О.Путсари

Куркийоки


4231214

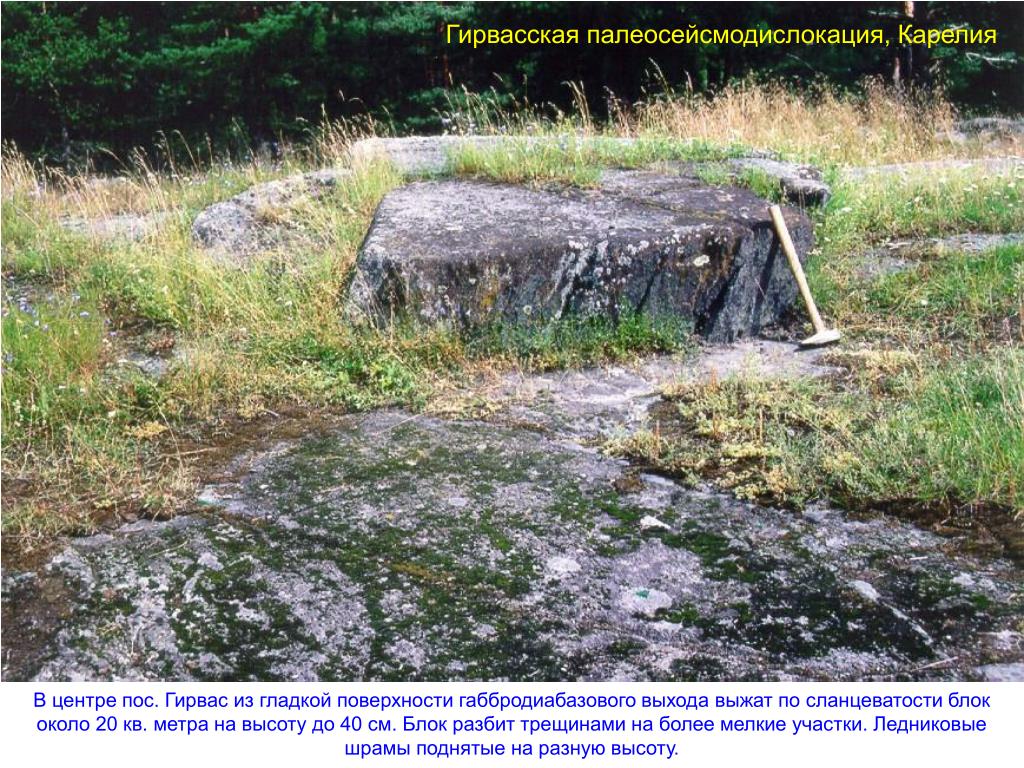

Гирвасская палеосейсмодислокация, Карелия

В центре пос. Гирвас из гладкой поверхности габбродиабазового выхода выжат по сланцеватости блок около 20 кв. метра на высоту до 40 см. Блок разбит трещинами на более мелкие участки. Ледниковые шрамы поднятые на разную высоту.


4231214

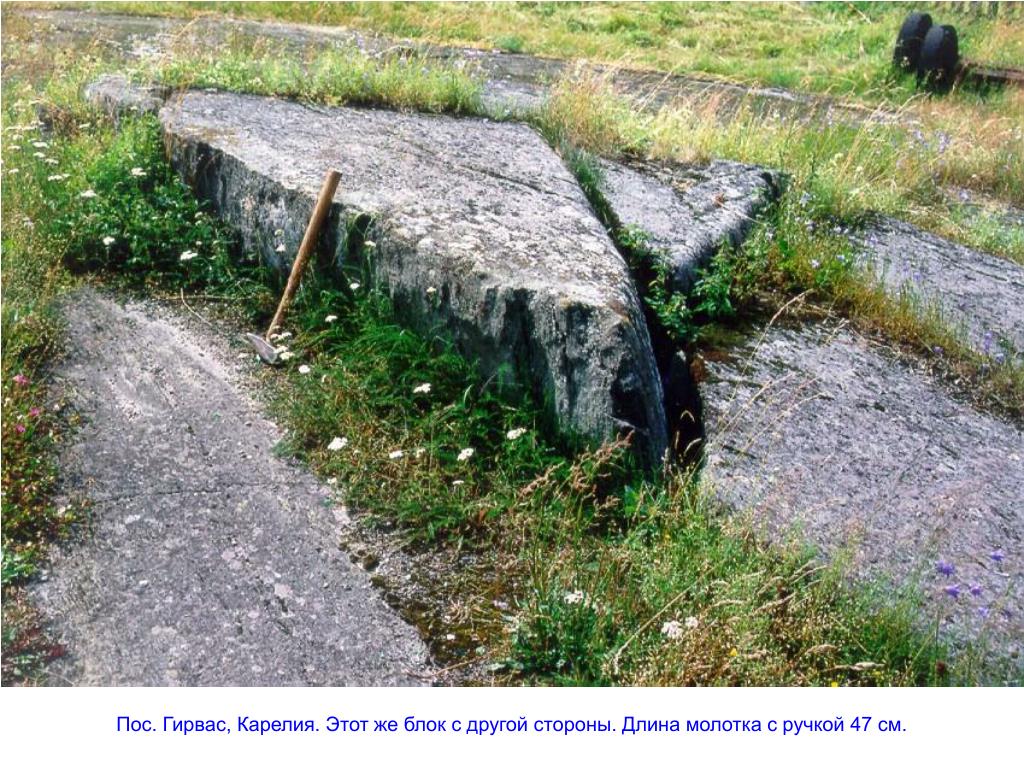

Пос. Гирвас, Карелия. Этот же блок с другой стороны. Длина молотка с ручкой 47 см.


4231214

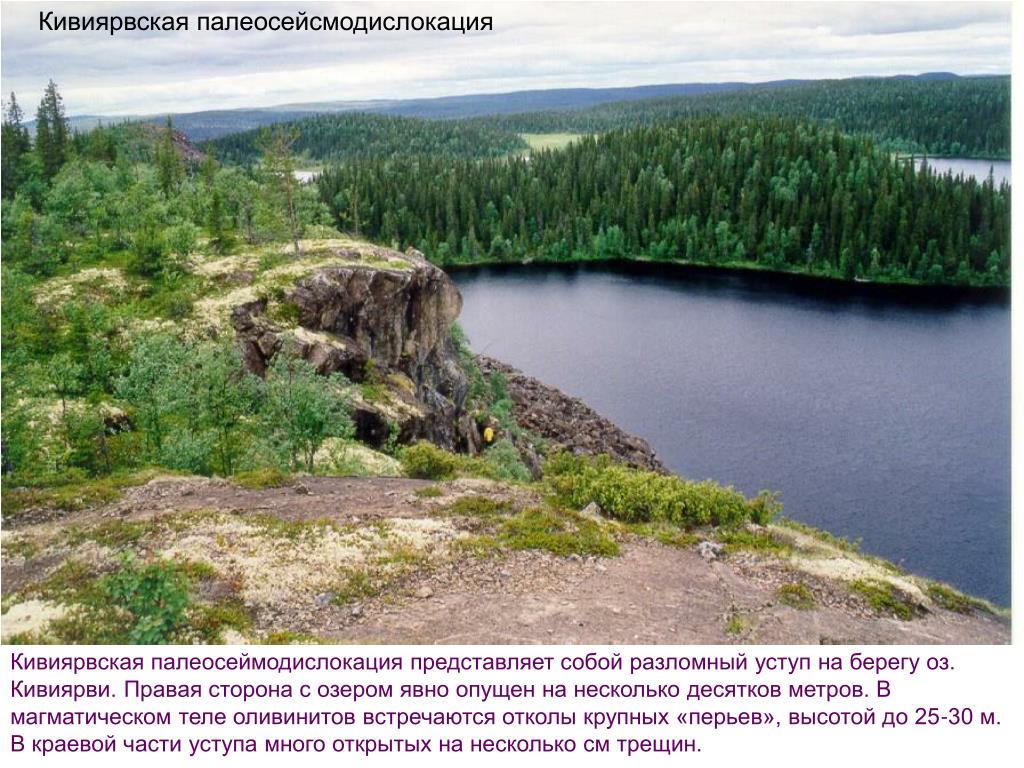

Кивиярвская палеосейсмодислокация

Кивиярвская палеосеймодислокация представляет собой разломный уступ на берегу оз. Кивиярви. Правая сторона с озером явно опущен на несколько десятков метров. В магматическом теле оливинитов встречаются отколы крупных «перьев», высотой до 25-30 м. В краевой части уступа много открытых на несколько см трещин.


4231214

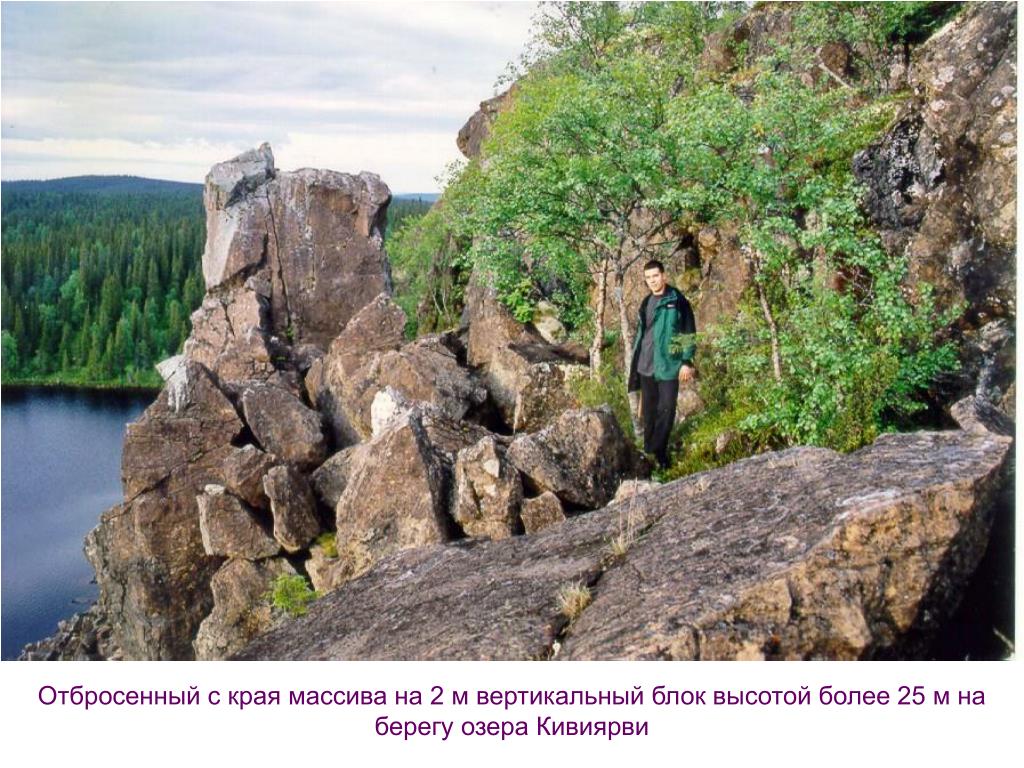

Отбросенный с края массива на 2 м вертикальный блок высотой более 25 м на берегу озера Кивиярви


4231214

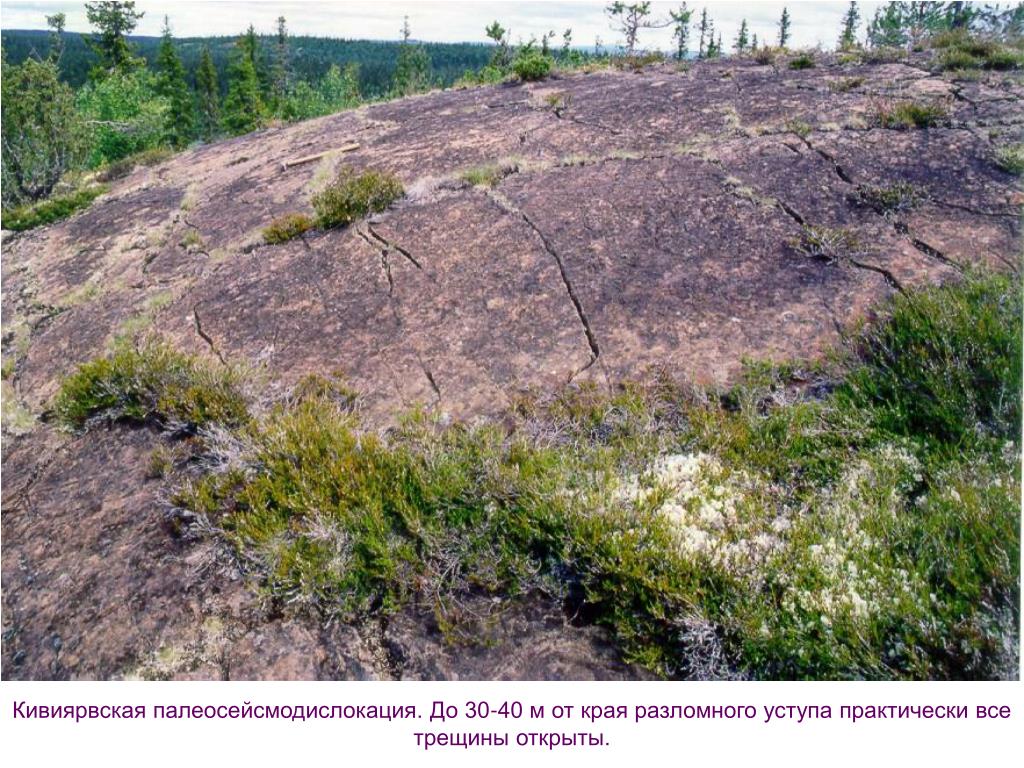

Кивиярвская палеосейсмодислокация. До 30-40 м от края разломного уступа практически все трещины открыты.


4231214

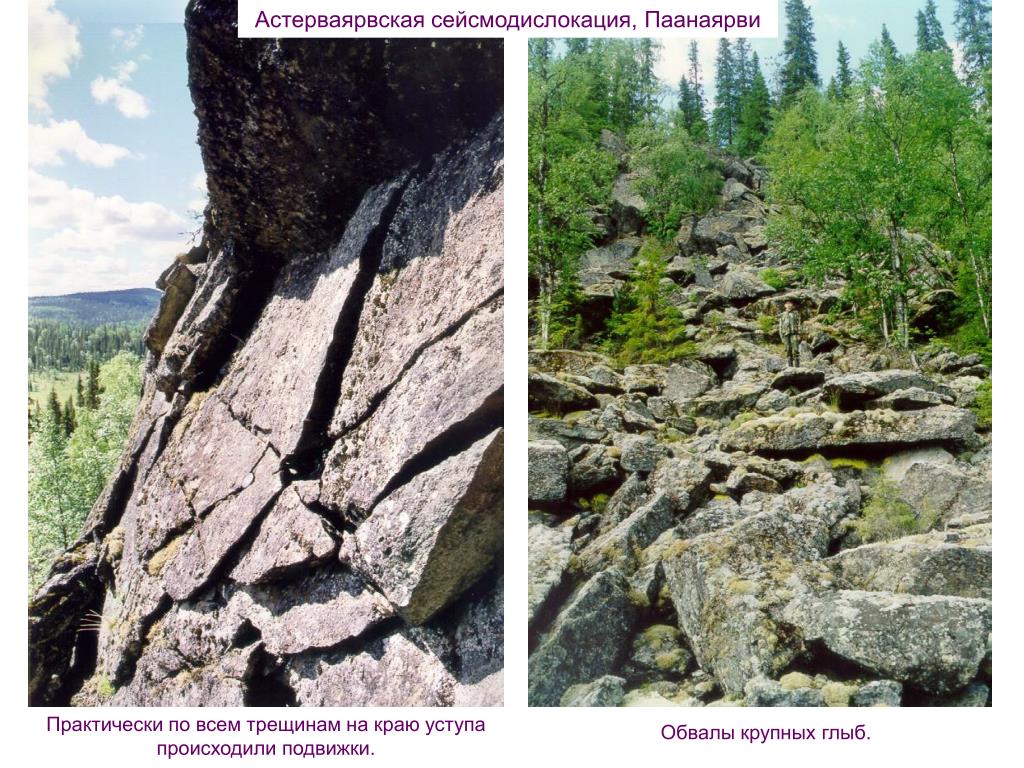

Астерваярвская сейсмодислокация, Паанаярви

Практически по всем трещинам на краю уступа происходили подвижки.

Обвалы крупных глыб.


4231214

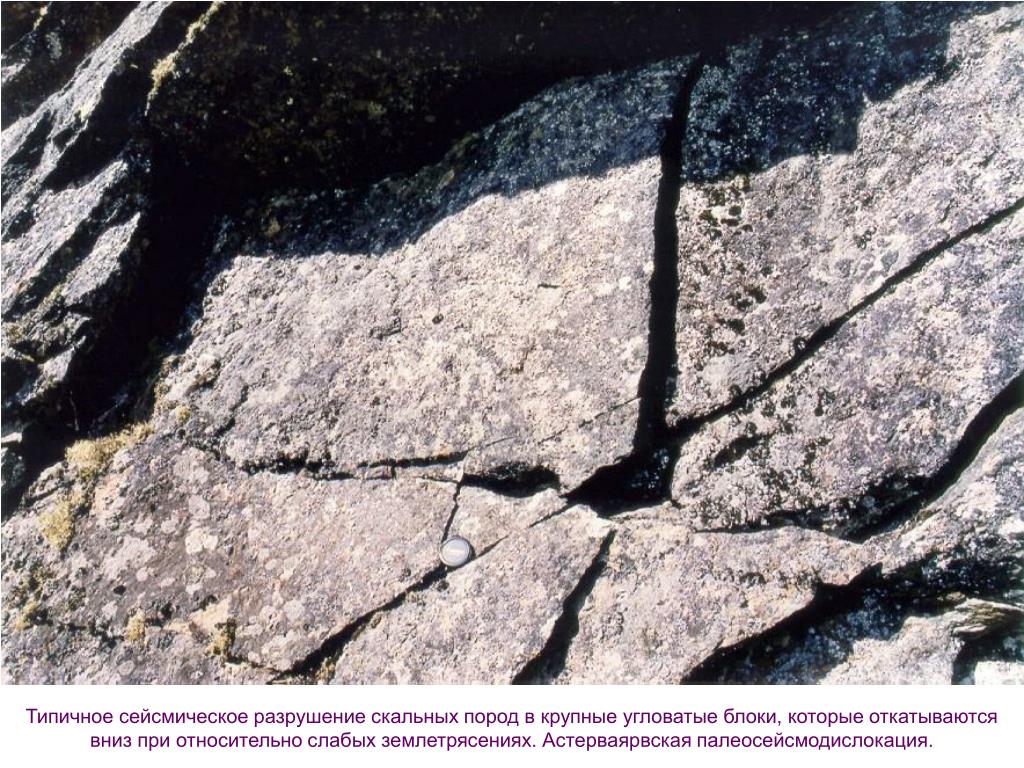

Типичное сейсмическое разрушение скальных пород в крупные угловатые блоки, которые откатываются вниз при относительно слабых землетрясениях. Астерваярвская палеосейсмодислокация.


4231214

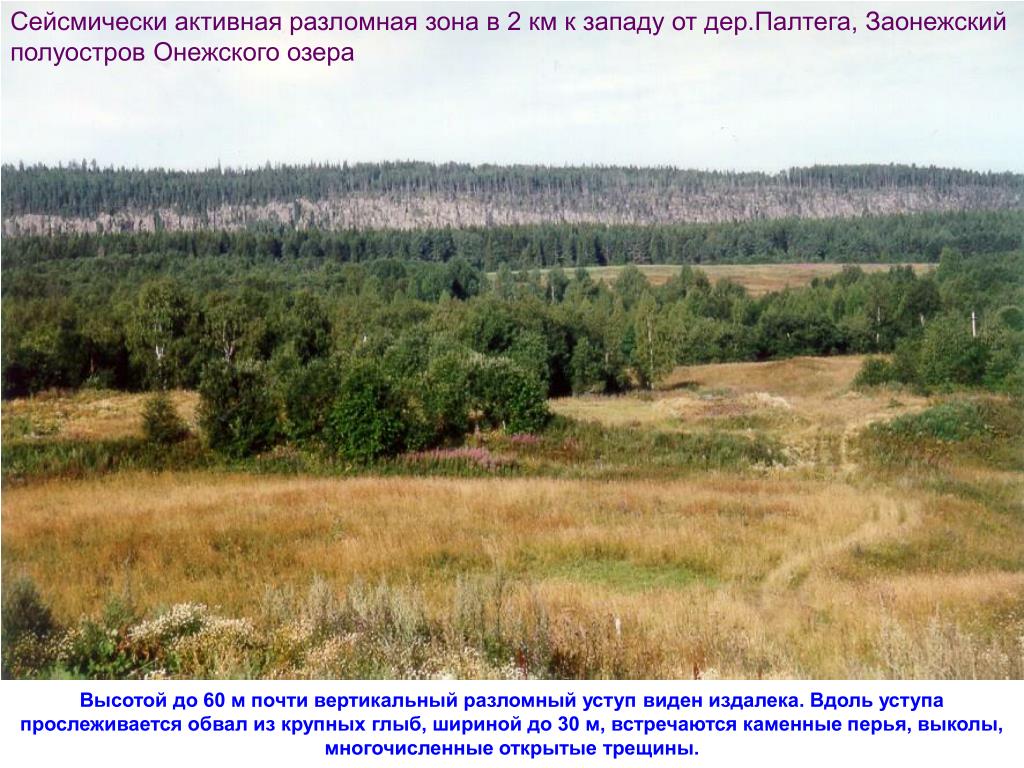

Сейсмически активная разломная зона в 2 км к западу от дер.Палтега, Заонежский полуостров Онежского озера

Высотой до 60 м почти вертикальный разломный уступ виден издалека. Вдоль уступа прослеживается обвал из крупных глыб, шириной до 30 м, встречаются каменные перья, выколы, многочисленные открытые трещины.


4231214

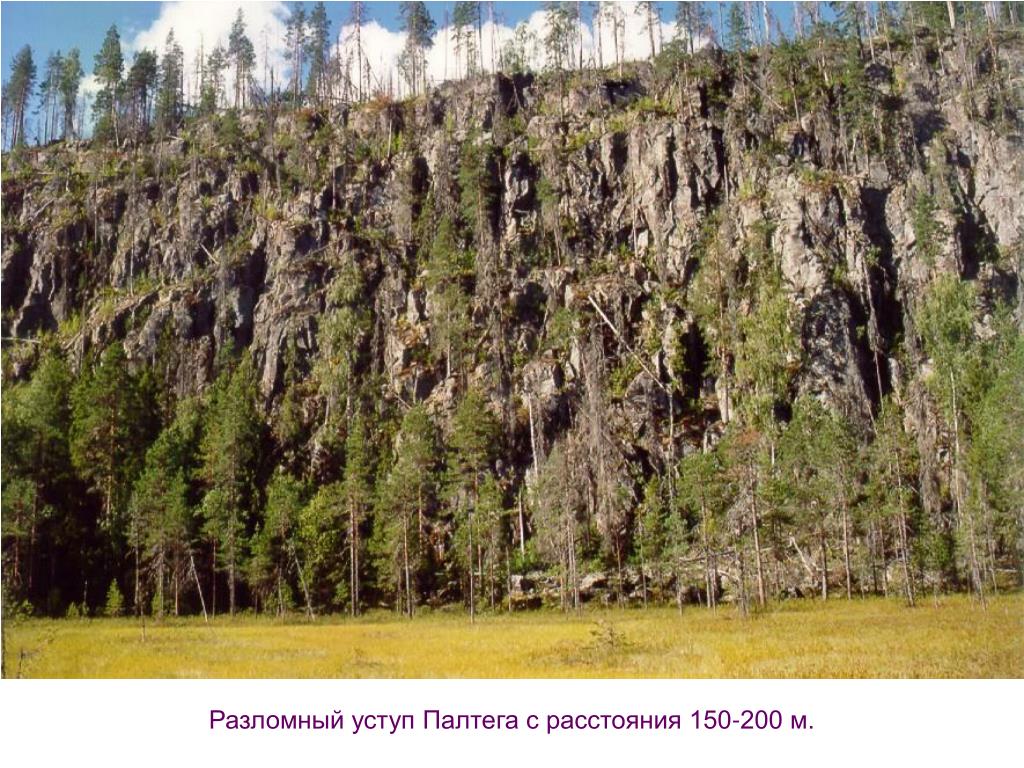

Разломный уступ Палтега с расстояния 150-200 м.


4231214

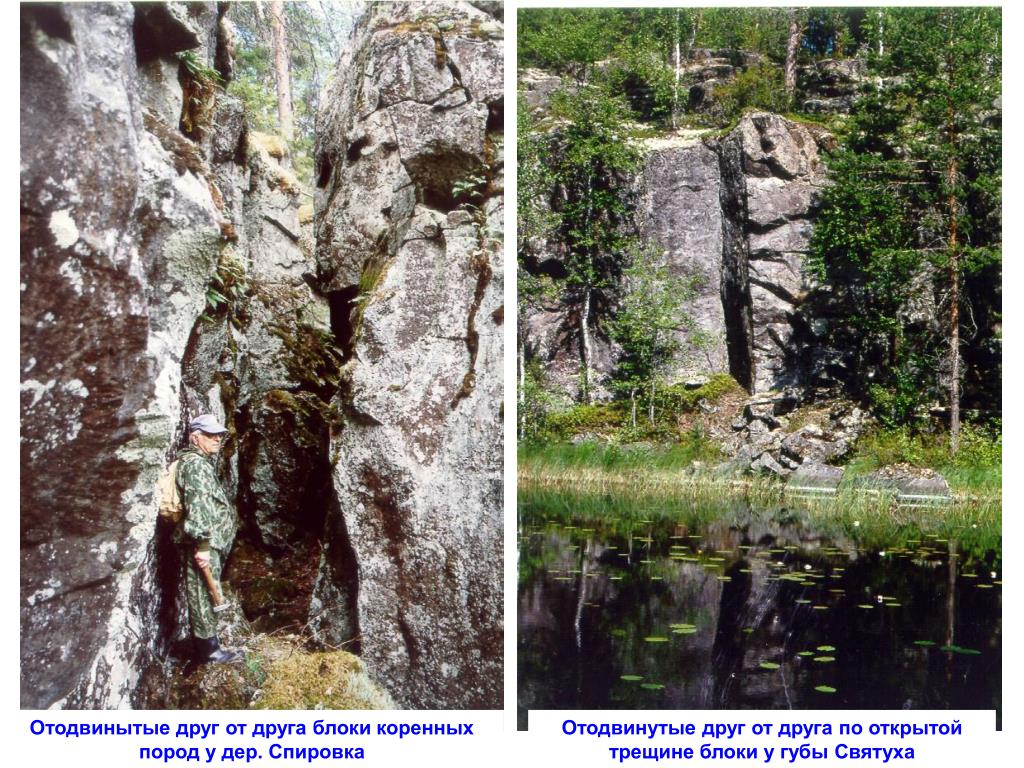

Отодвинытые друг от друга блоки коренных пород у дер. Спировка

Отодвинутые друг от друга по открытой трещине блоки у губы Святуха


4231214

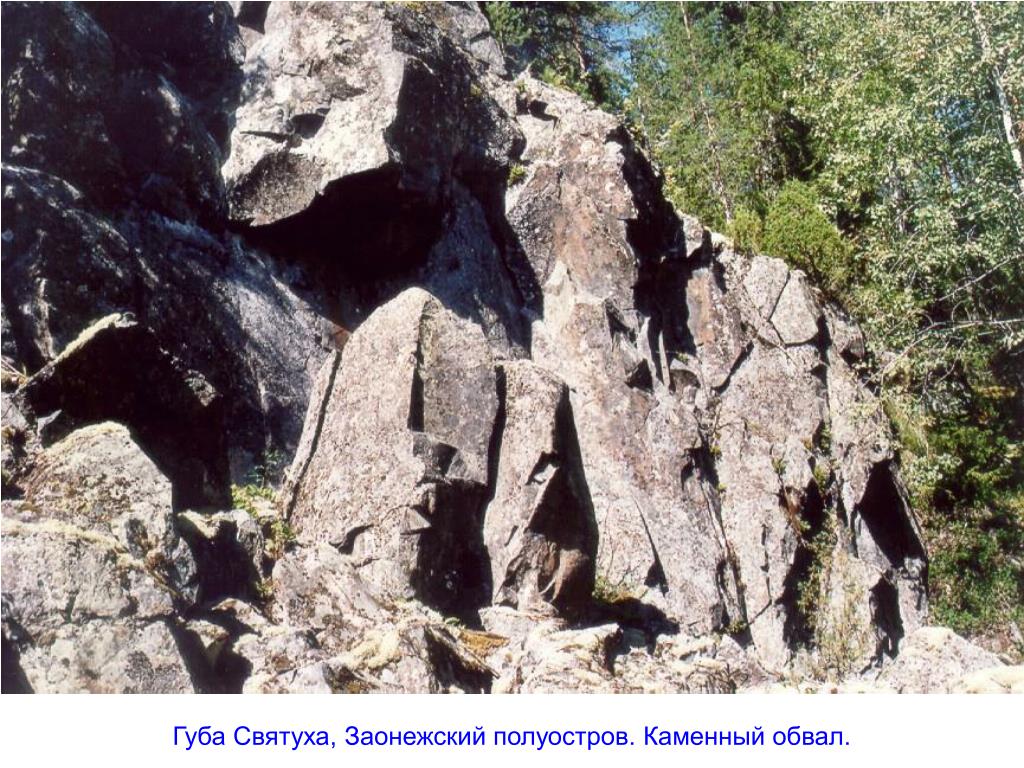

Губа Святуха, Заонежский полуостров. Каменный обвал.


4231214

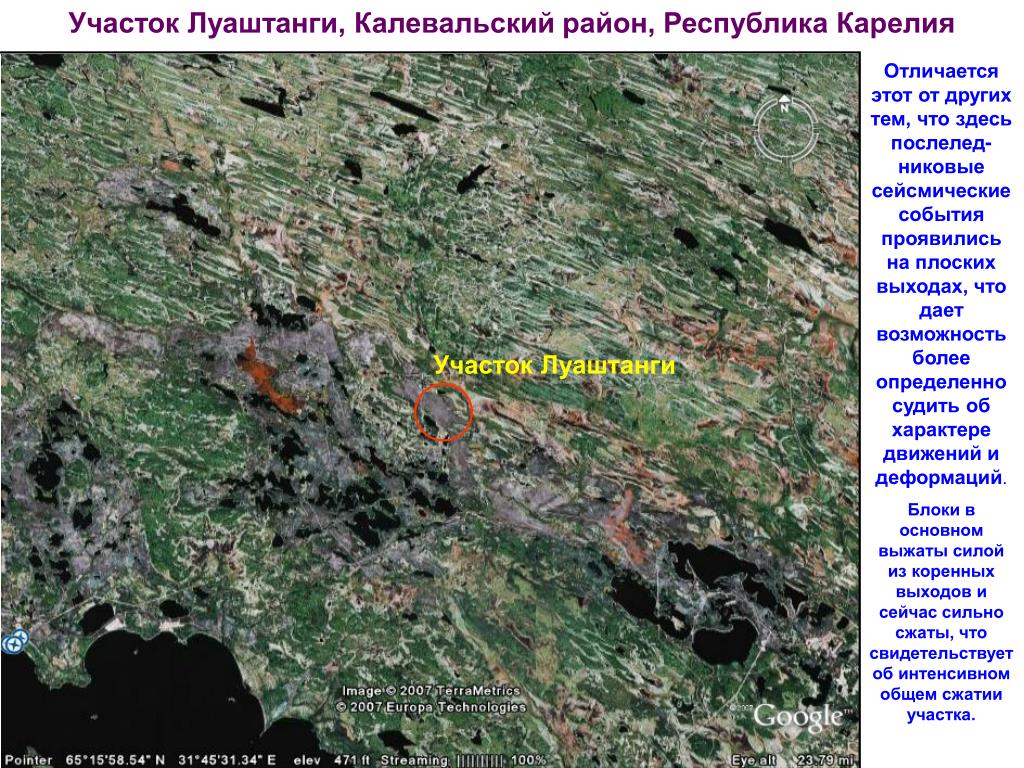

Участок Луаштанги, Калевальский район, Республика Карелия

Отличается этот от других тем, что здесь послелед-никовые сейсмические события проявились на плоских выходах, что дает возможность более определенно судить об характере движений и деформаций.

Блоки в основном выжаты силой из коренных выходов и сейчас сильно сжаты, что свидетельствует об интенсивном общем сжатии участка.

Участок Луаштанги


4231214

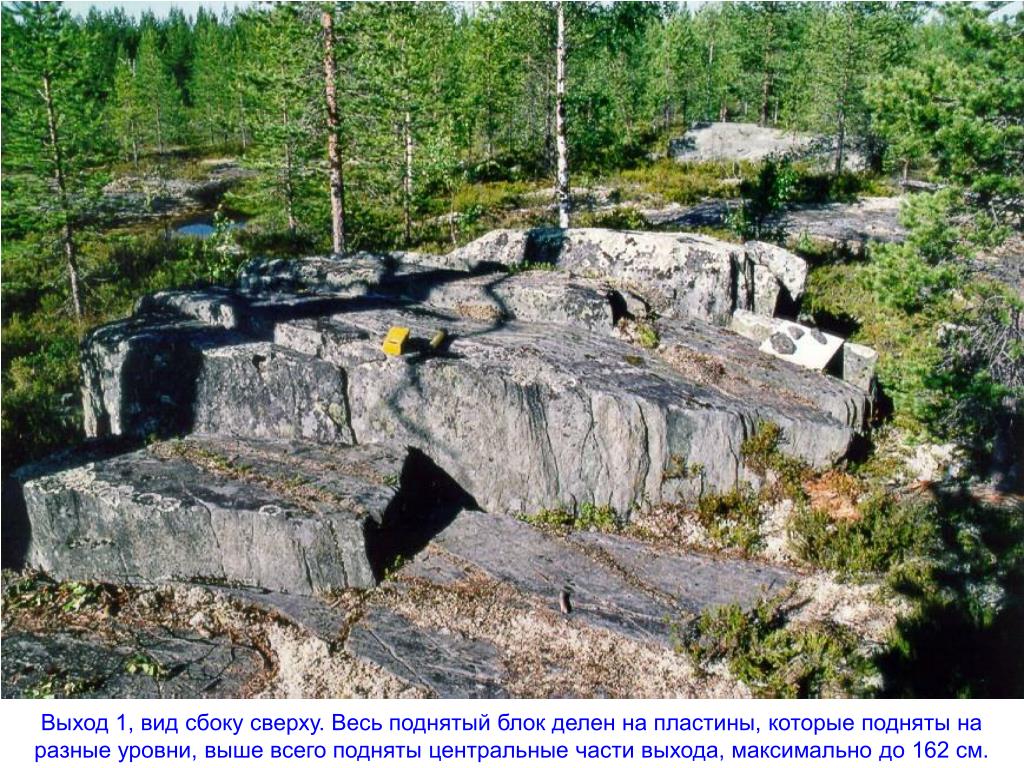

Выход 1, вид сбоку сверху. Весь поднятый блок делен на пластины, которые подняты на разные уровни, выше всего подняты центральные части выхода, максимально до 162 см.


4231214

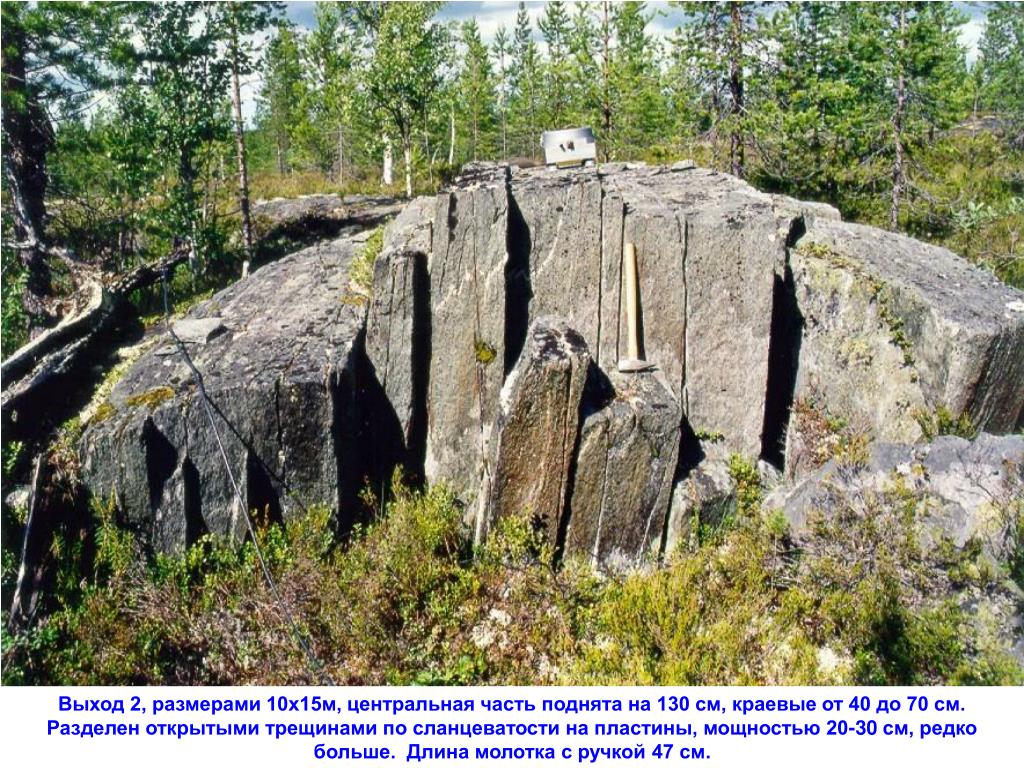

Выход 2, размерами 10х15м, центральная часть поднята на 130 см, краевые от 40 до 70 см. Разделен открытыми трещинами по сланцеватости на пластины, мощностью 20-30см, редко больше. Длина молотка с ручкой 47 см.


4231214

о центральная часть поднята на 130 см, краевые от 40 до 70 см. Разделен открытыми трещинами по сланцеватости на пластины, мощностью 20-30

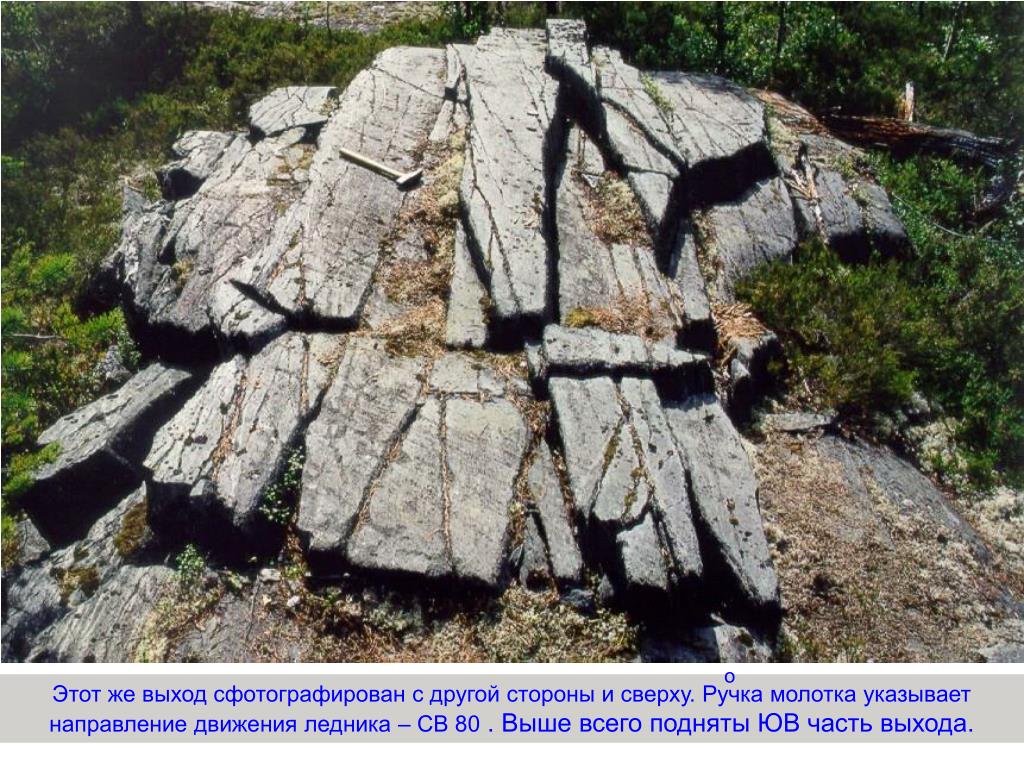

Этот же выход сфотографирован с другой стороны и сверху. Ручка молотка указывает направление движения ледника – СВ 80 . Выше всего подняты ЮВ часть выхода.


4231214

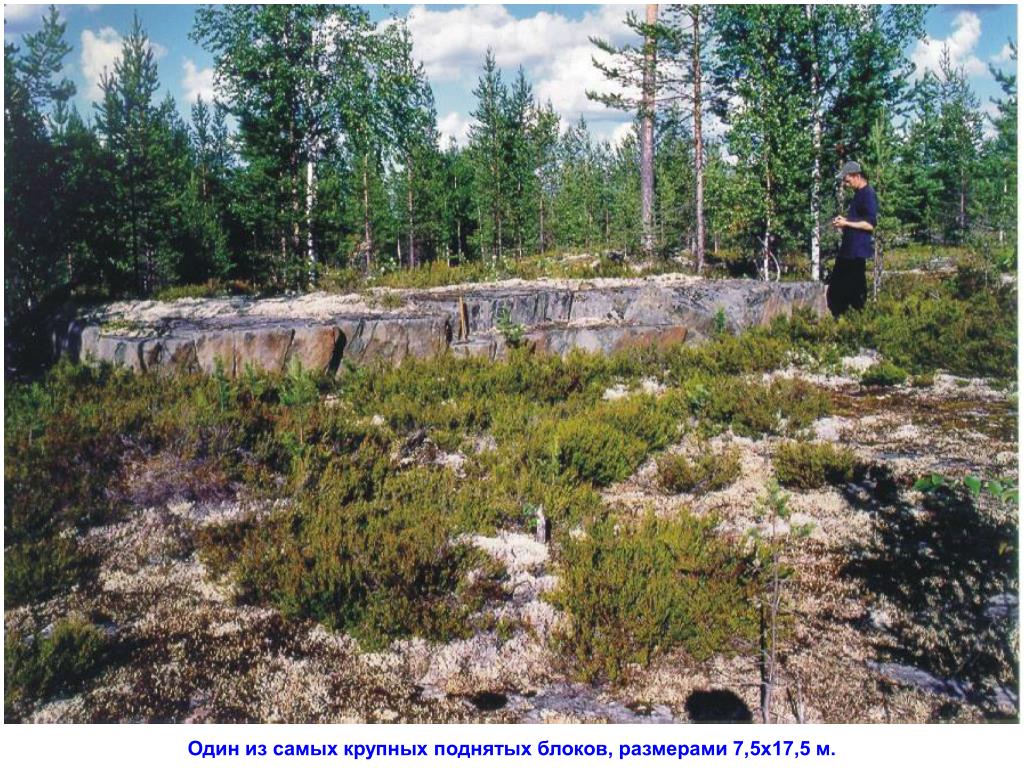

Один из самых крупных поднятых блоков, размерами 7,5х17,5 м.


4231214

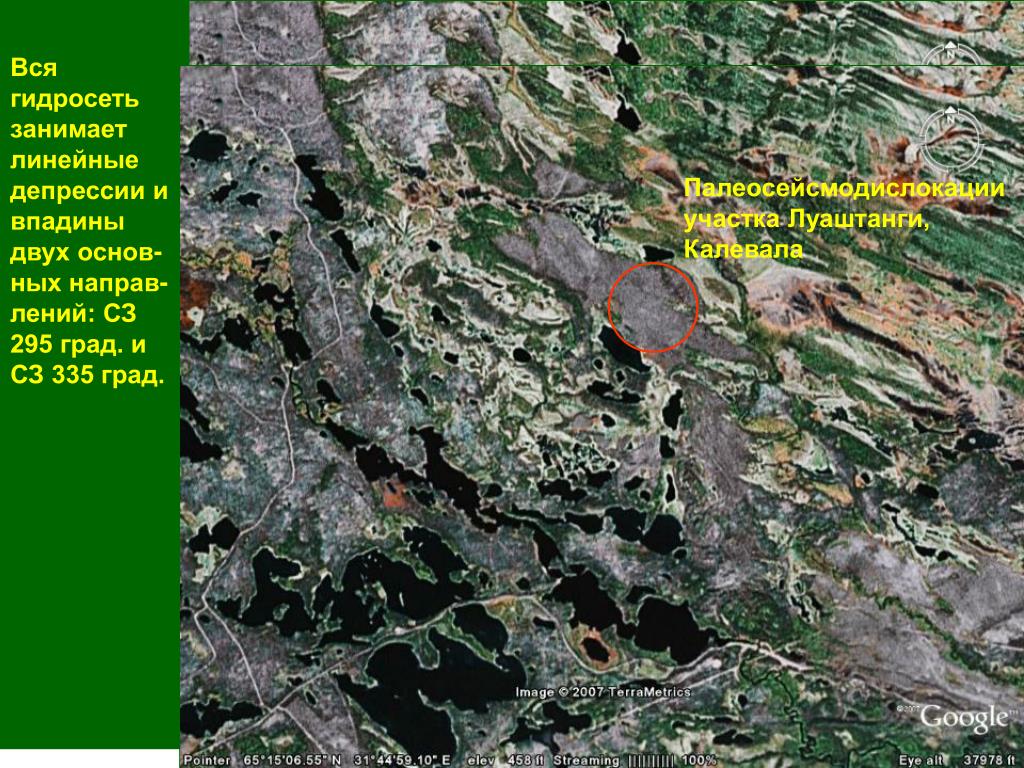

Вся гидросеть занимает линейные депрессии и впадины двух основ-ных направ-лений: СЗ 295 град. и СЗ 335 град.

Палеосейсмодислокации участка Луаштанги, Калевала


4231214

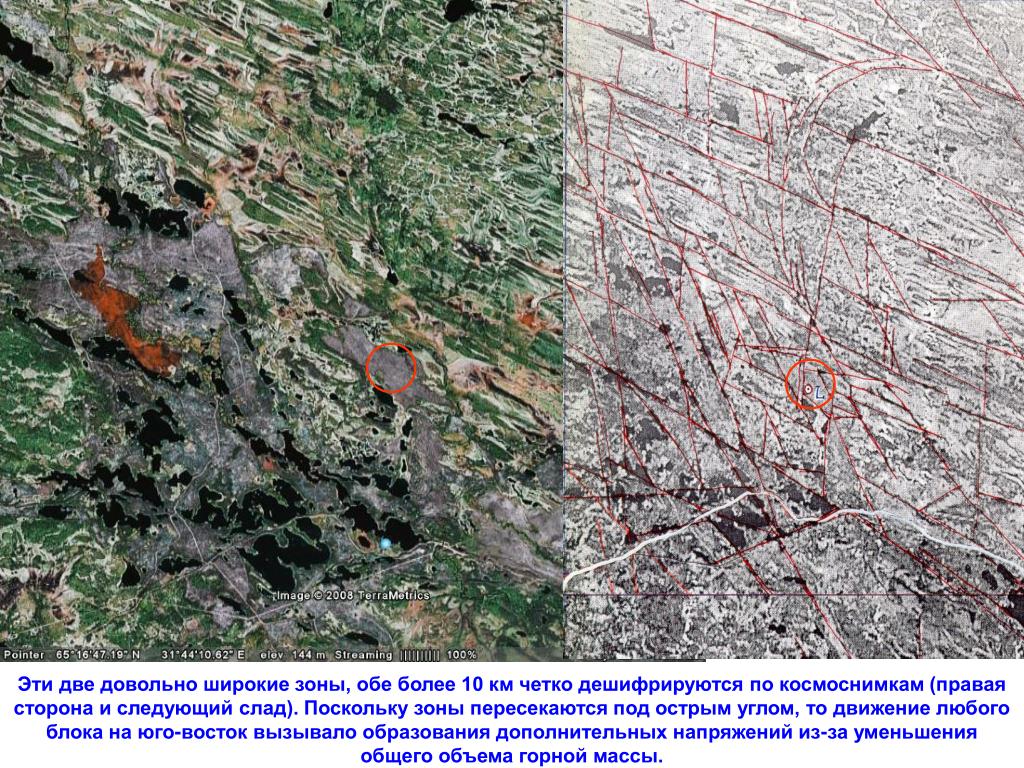

Эти две довольно широкие зоны, обе более 10 км четко дешифрируются по космоснимкам (правая сторона и следующий слад). Поскольку зоны пересекаются под острым углом, то движение любого блока на юго-восток вызывало образования дополнительных напряжений из-за уменьшения общего объема горной массы.


4231214

Луаштанги обе более 10 км четко дешифрируются по космоснимкам (правая сторона и следующий слад). Поскольку зоны пересекаются под острым углом, то движение любого блока на юго-восток вызывало образования дополнительных напряжений из-за уменьшения общего объема горной массы.

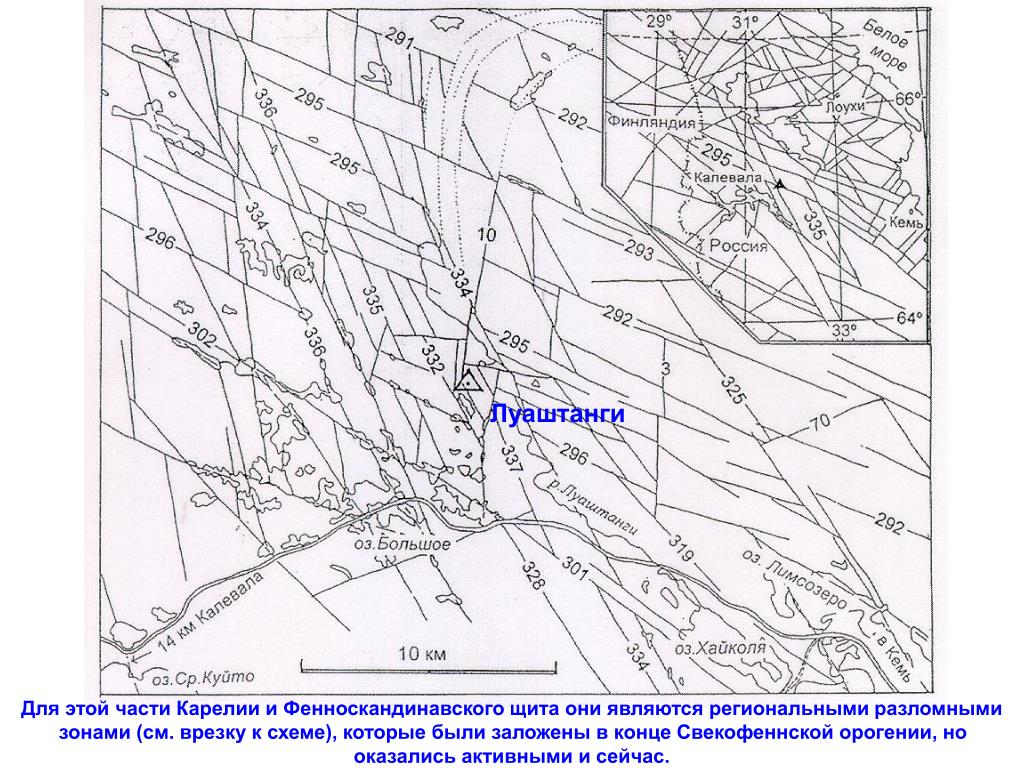

Для этой части Карелии и Фенноскандинавского щита они являются региональными разломными зонами (см. врезку к схеме), которые были заложены в конце Свекофеннской орогении, но оказались активными и сейчас.


4231214

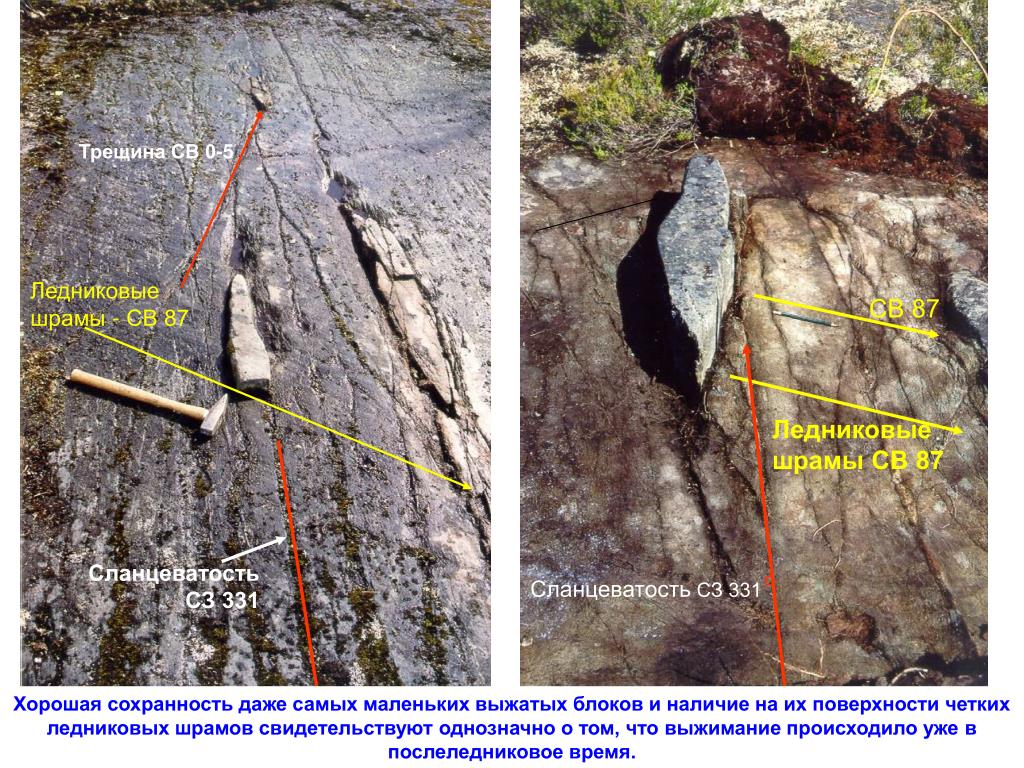

Трещина СВ 0-5 обе более 10 км четко дешифрируются по космоснимкам (правая сторона и следующий слад). Поскольку зоны пересекаются под острым углом, то движение любого блока на юго-восток вызывало образования дополнительных напряжений из-за уменьшения общего объема горной массы.

Ледниковые шрамы - СВ 87

СВ 87

Ледниковые шрамы СВ 87

Сланцеватость СЗ 331

о

Сланцеватость СЗ 331

Хорошая сохранность даже самых маленьких выжатых блоков и наличие на их поверхности четких ледниковых шрамов свидетельствуют однозначно о том, что выжимание происходило уже в послеледниковое время.


4231214

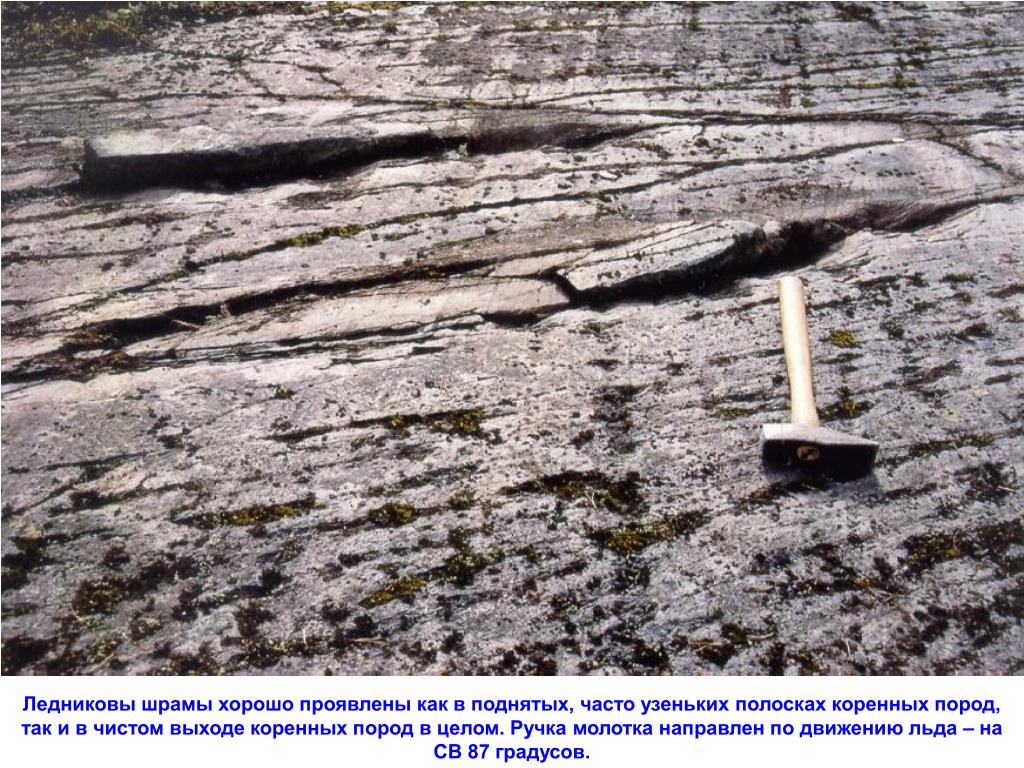

Ледниковы шрамы хорошо проявлены как в поднятых, часто узеньких полосках коренных пород, так и в чистом выходе коренных пород в целом. Ручка молотка направлен по движению льда – на СВ 87 градусов.


4231214

Извилистая трещина проявлены как в поднятых, часто узеньких полосках коренных пород, так и в чистом выходе коренных пород в целом. Ручка молотка направлен по движению льда – на СВ 87 градусов.

Извилистая трещина

10 см

20 см

4 см

3 см

3 см

Выжатые с поверхности выхода на разную высоту блоки

2 см

1 см

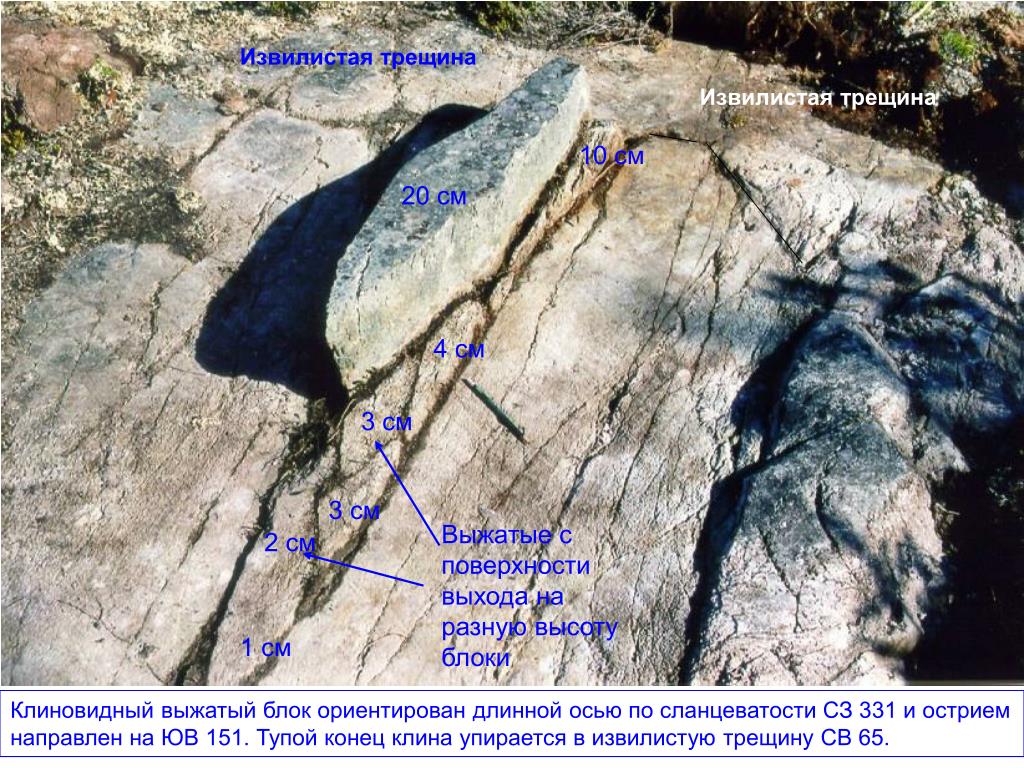

Клиновидный выжатый блок ориентирован длинной осью по сланцеватости СЗ 331 и острием направлен на ЮВ 151. Тупой конец клина упирается в извилистую трещину СВ 65.


4231214

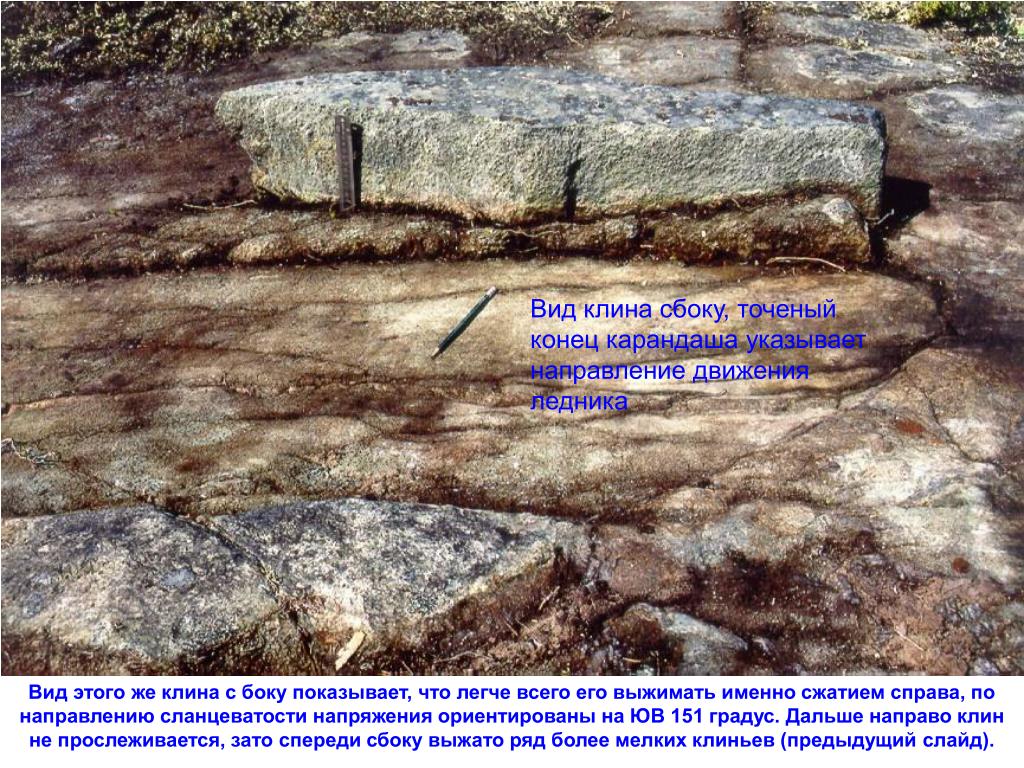

Вид клина сбоку, точеный конец карандаша указывает направление движения ледника

Вид этого же клина с боку показывает, что легче всего его выжимать именно сжатием справа, по направлению сланцеватости напряжения ориентированы на ЮВ 151 градус. Дальше направо клин не прослеживается, зато спереди сбоку выжато ряд более мелких клиньев (предыдущий слайд).


4231214

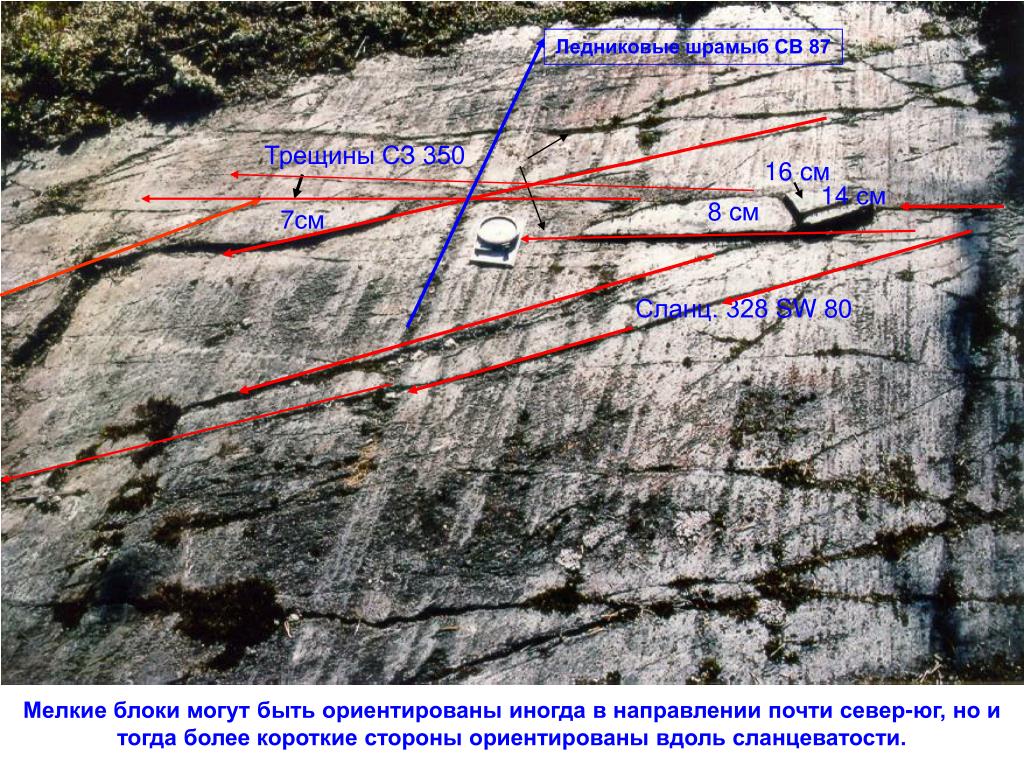

Ледниковые шрамыб СВ 87 карандаша указывает направление движения ледника

Трещины СЗ 350

16 см

14 см

8 см

7см

Сланц. 328 SW 80

Мелкие блоки могут быть ориентированы иногда в направлении почти север-юг, но и тогда более короткие стороны ориентированы вдоль сланцеватости.


4231214

ЮВ 143 карандаша указывает направление движения ледника

Сланц. 323 SW 87

ЮВ 143

Трещина СВ 25

ЮВ 143

ЮВ 143

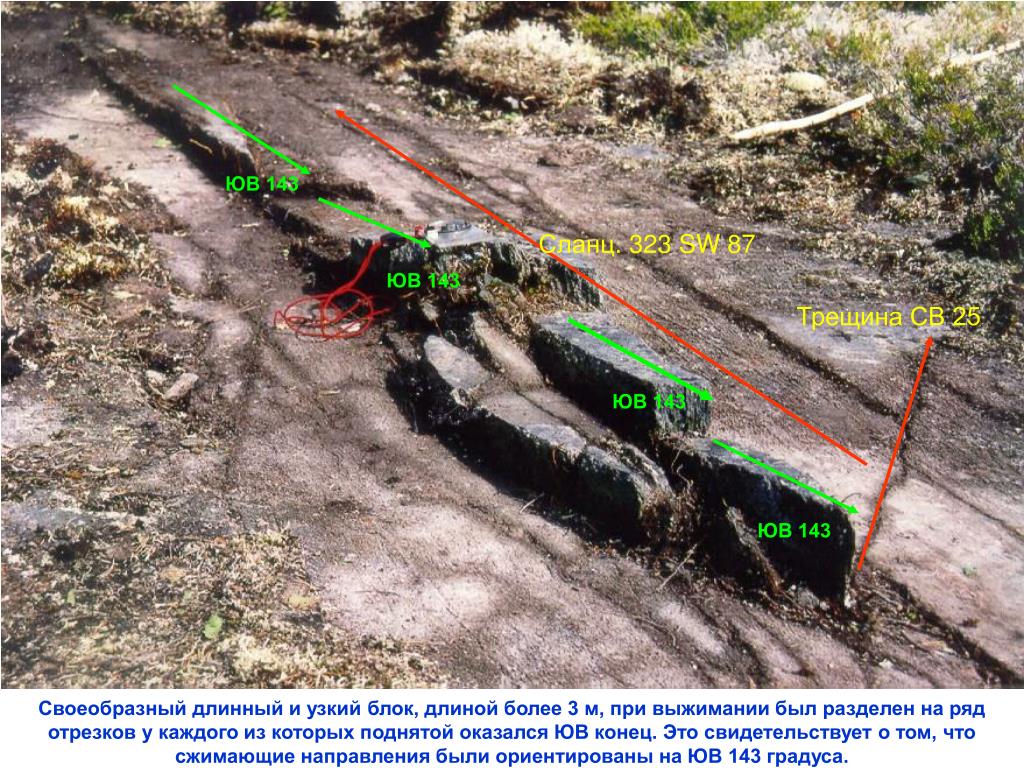

Своеобразный длинный и узкий блок, длиной более 3 м, при выжимании был разделен на ряд отрезков у каждого из которых поднятой оказался ЮВ конец. Это свидетельствует о том, что сжимающие направления были ориентированы на ЮВ 143 градуса.


4231214

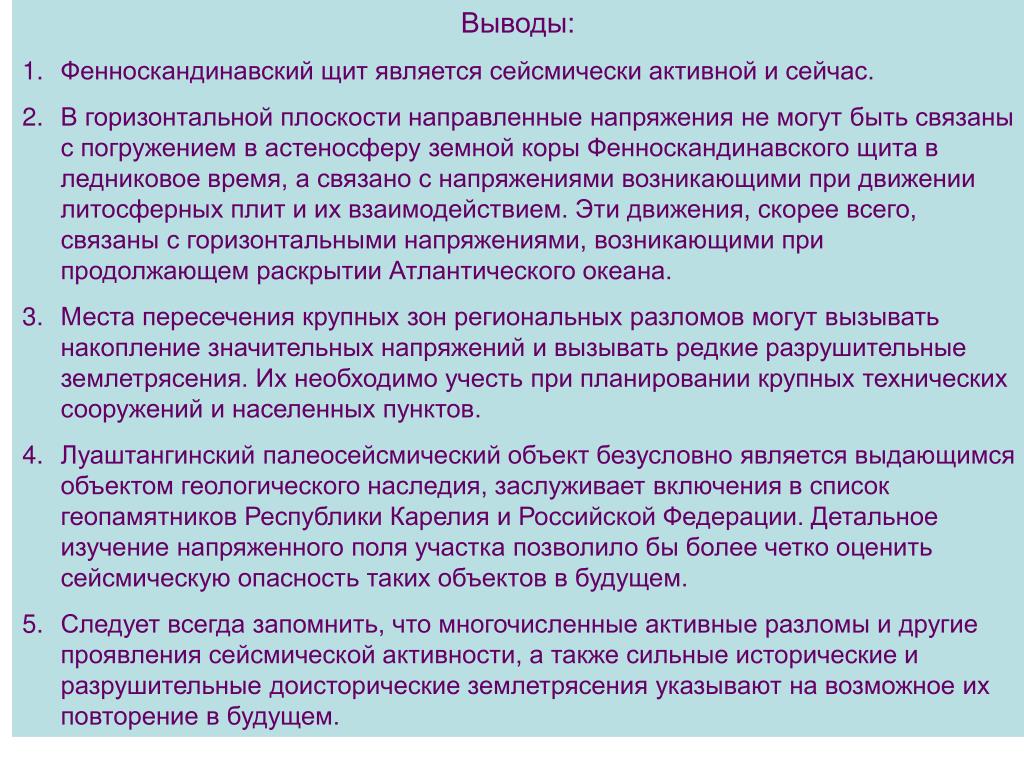

  • Выводы: карандаша указывает направление движения ледника

  • Фенноскандинавский щит является сейсмически активной и сейчас.

  • В горизонтальной плоскости направленные напряжения не могут быть связаны с погружением в астеносферу земной коры Фенноскандинавского щита в ледниковое время, а связано с напряжениями возникающими при движении литосферных плит и их взаимодействием. Эти движения, скорее всего, связаны с горизонтальными напряжениями, возникающими при продолжающем раскрытии Атлантического океана.

  • Места пересечения крупных зон региональных разломов могут вызывать накопление значительных напряжений и вызывать редкие разрушительные землетрясения. Их необходимо учесть при планировании крупных технических сооружений и населенных пунктов.

  • Луаштангинский палеосейсмический объект безусловно является выдающимся объектом геологического наследия, заслуживает включения в список геопамятников Республики Карелия и Российской Федерации. Детальное изучение напряженного поля участка позволило бы более четко оценить сейсмическую опасность таких объектов в будущем.

  • Следует всегда запомнить, что многочисленные активные разломы и другие проявления сейсмической активности, а также сильные исторические и разрушительные доисторические землетрясения указывают на возможное их повторение в будущем.


4231214

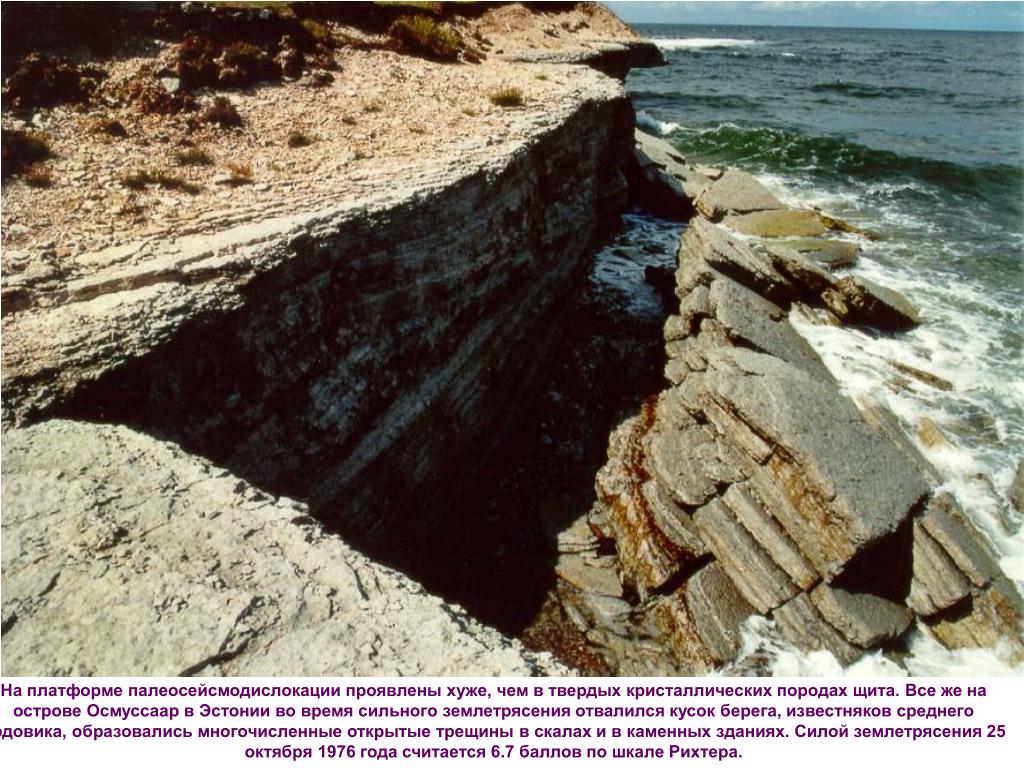

На платформе палеосейсмодислокации проявлены хуже, чем в твердых кристаллических породах щита. Все же на острове Осмуссаар в Эстонии во время сильного землетрясения отвалился кусок берега, известняков среднего ордовика, образовались многочисленные открытые трещины в скалах и в каменных зданиях. Силой землетрясения 25 октября 1976 года считается 6.7 баллов по шкале Рихтера.


4231214

Благодарим за внимание! палеосейсмодислокации проявлены хуже, чем в твердых кристаллических породах щита. Все же на острове Осмуссаар в Эстонии во время сильного землетрясения отвалился кусок берега, известняков среднего ордовика, образовались многочисленные открытые трещины в скалах и в каменных зданиях. Силой землетрясения 25 октября 1976 года считается 6.7 баллов по шкале Рихтера.

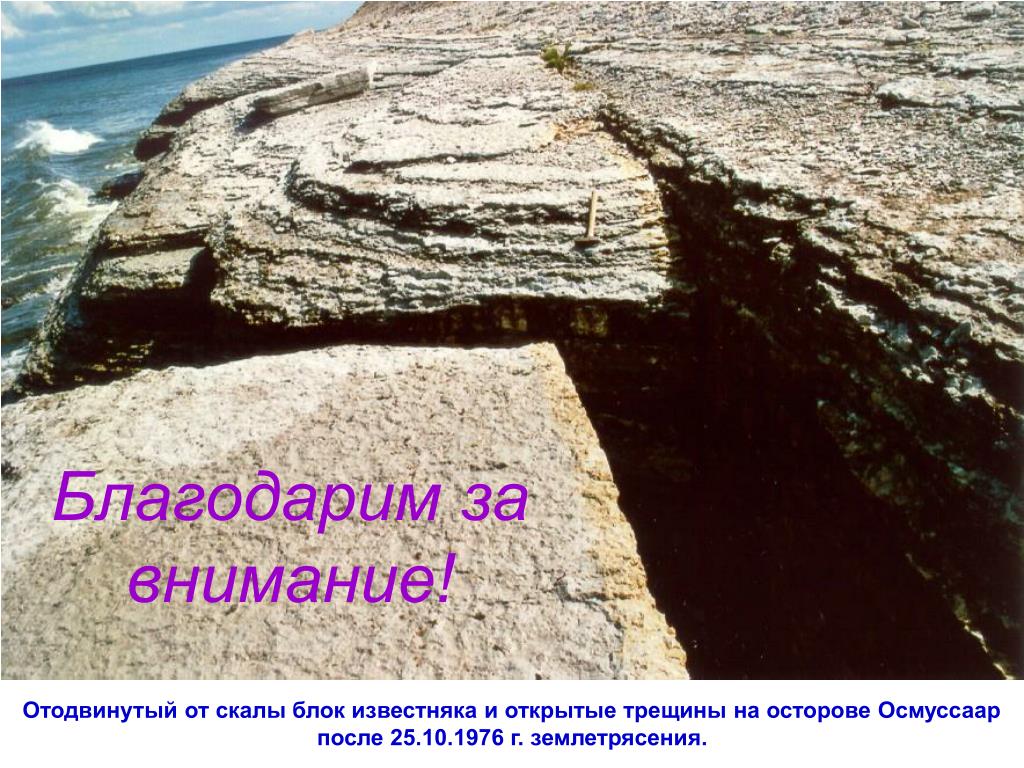

Отодвинутый от скалы блок известняка и открытые трещины на осторове Осмуссаар после 25.10.1976 г. землетрясения.
