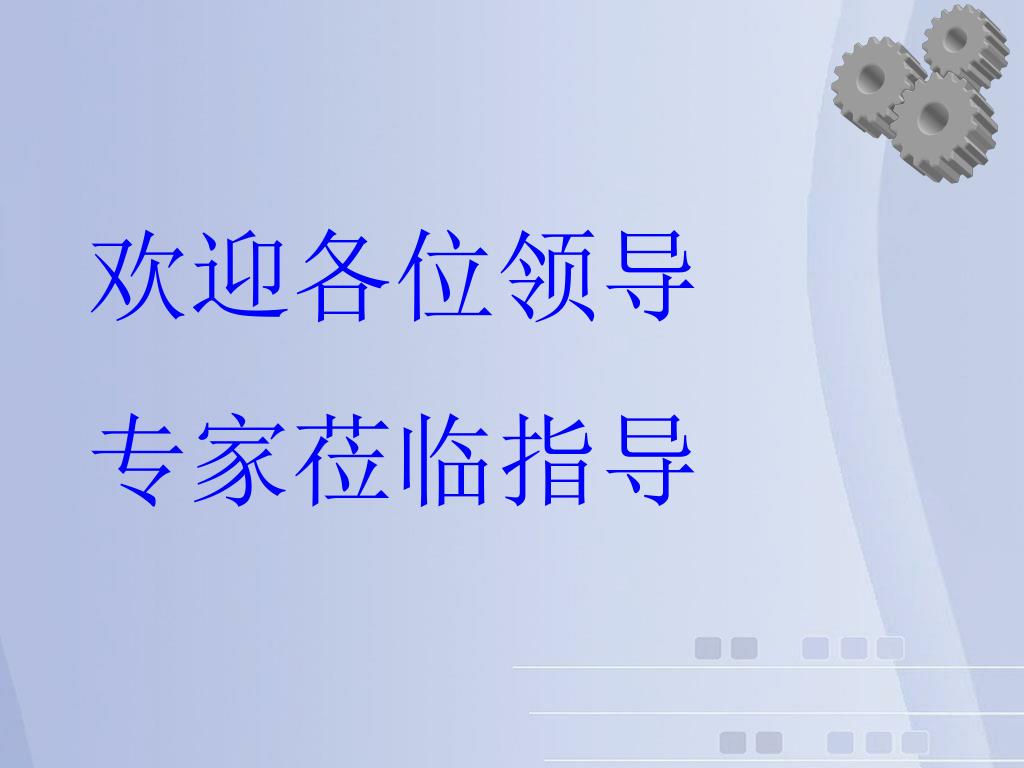

    1. 欢迎各位领导 专家莅临指导

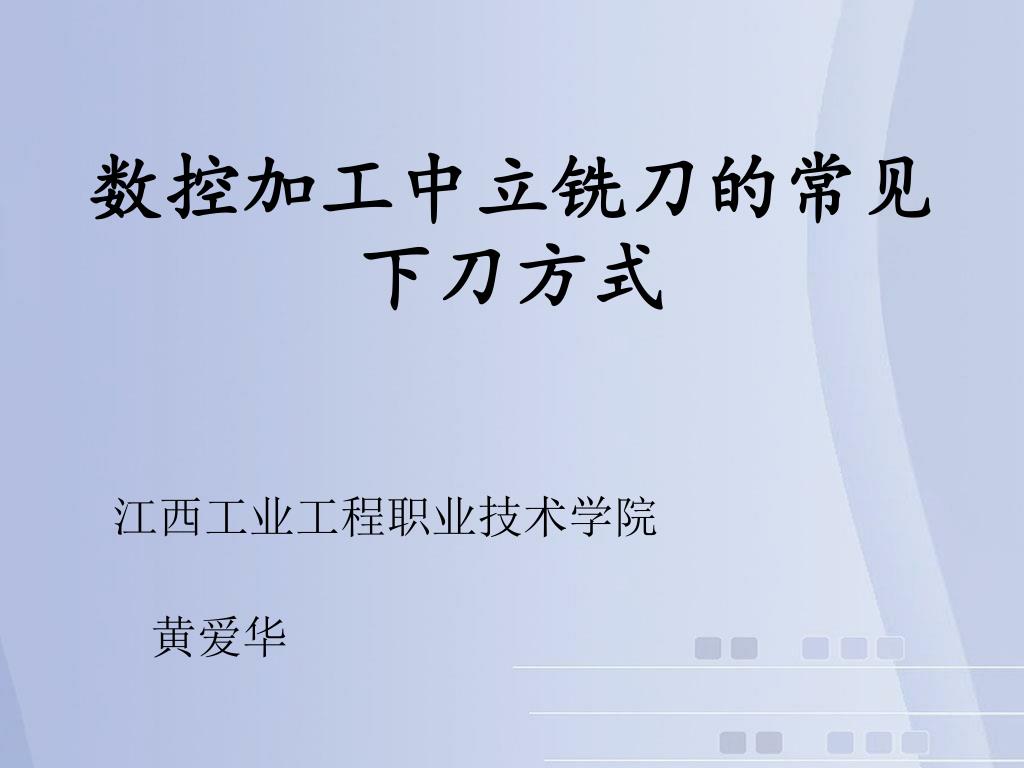

    2. 数控加工中立铣刀的常见下刀方式 江西工业工程职业技术学院 黄爱华

    3. 数控加工中立铣刀的常见下刀方式 图一 立铣刀 图二 键槽铣刀 一、立铣刀的结构特点 1.多刃立铣刀加工平稳,被加工零件的表面粗糙度较好, 且在大面积切削时加工效率较高. 2.立铣刀的端部切削刃没有到铣刀中心,所以立铣刀没 有较大垂直切深的能力。

    4. 数控加工中立铣刀的常见下刀方式 一、立铣刀的特点 二、数控加工中立铣刀的常见下刀方式 在数控铣削加工时,如何解决立铣刀无较 大垂直切深能力的问题呢? 立铣刀的三种常见下刀方式 : 1. 从工件外下刀方式(见图3) 2. 斜插式下刀方式(见图4) 3. 螺旋式下刀方式(见图5) 斜插式下刀方式和螺旋式下刀方式都是靠铣刀 的侧刃逐渐向下铣削进给来实现封闭型腔加工的。 图3 工件外下刀 图4 斜插式下刀 图5 螺旋式下刀

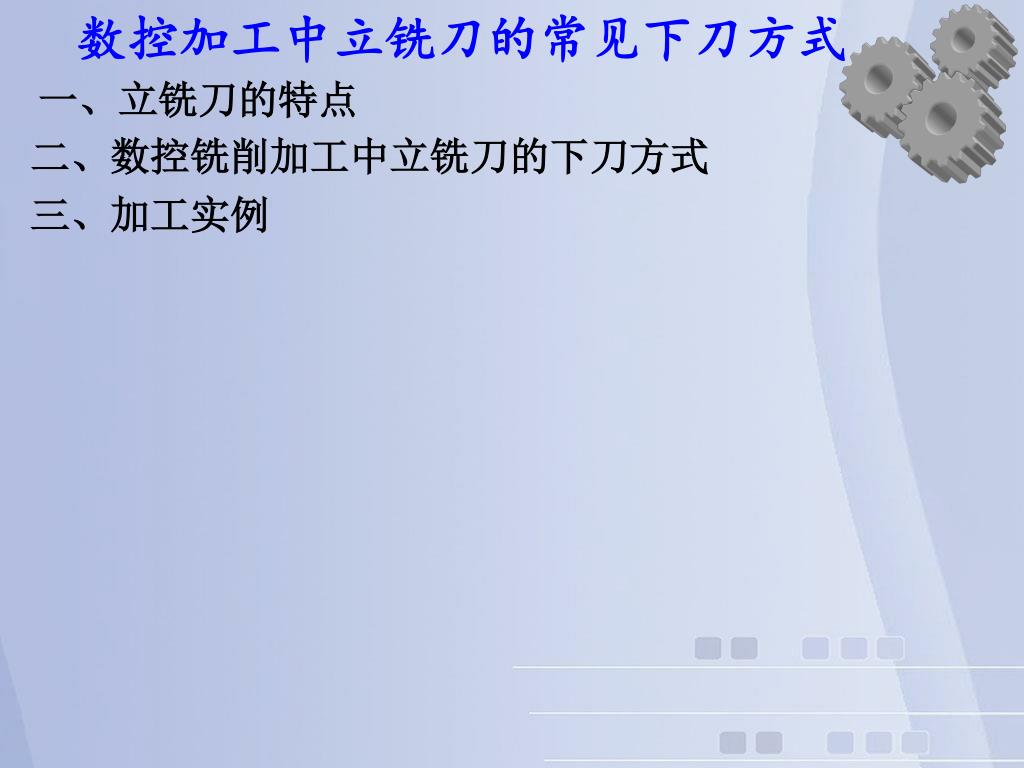

    5. 数控加工中立铣刀的常见下刀方式 一、立铣刀的特点 二、数控铣削加工中立铣刀的下刀方式 三、加工实例

    6. 三、加工实例 如图6所示毛坯为95㎜×95㎜×35㎜铝材,用直径16 的立铣刀加工出如图7所示的零件,尺寸如图8所示。 图6 毛坯 图8 零件尺寸 图7 零件

    7. 请指导加工操作

    8. 1、从工件外下刀程序

    9. 2、斜插式下刀程序

    10. 3、螺旋式下刀程序
