Presentation Transcript

  1. Подземные воды четвертичных и дочетвертичных отложений Калининградской области

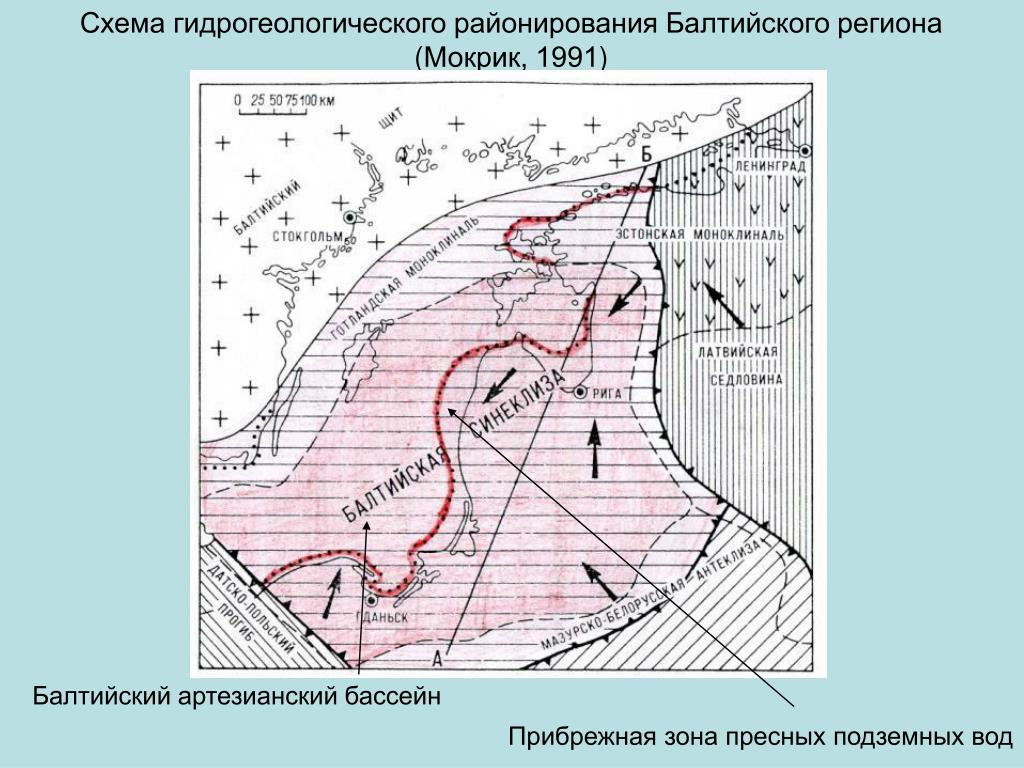

  2. Схема гидрогеологического районирования Балтийского региона (Мокрик, 1991) Балтийский артезианский бассейн Прибрежная зона пресных подземных вод

  3. Гидрогеологическая карта четвертичных отложений Калининградской области

  4. Сводный стратиграфический разрез южной части Калининградской области

  5. Карта распределения мощностей отложений московско-валдайского водоносного горизонта Калининградской области

  6. Карта распределения мощностей пород, перекрывающих московско-валдайский водоносный горизонт Калининградской области

  7. Гидрогеологическая карта дочетвертичных отложений Калининградской области

  8. Гидрогеологическая схема нижнего палеогенового водоносного горизонта 1 - стратоизогипсы кровли в м; 2 - пьезоизогипсы в м; 3 - места отсутствия водоносного горизонта; 4 - граница распространения водоносного горизонта

  9. Гидрогеологическая схема нижнемелового водоносного горизонта: 1 - стратоизогипсы кровли водоносного горизонта в м абс.; 2 - воды пресные (0,5-1,0 г/л); 3 - воды слабосолоноватые (1-3 г/л); 4 - воды сильносолоноватые (3-10 г/л)

  10. Гидрогеологическая схема нижнеюрско-среднекелловейского водоносного горизонта 1 - стратоизогипсы кровли в м абс.; 2 - воды сильносолоноватые (3-10 г/л); 3 - воды слабосолоноватые (10-25 г/л).

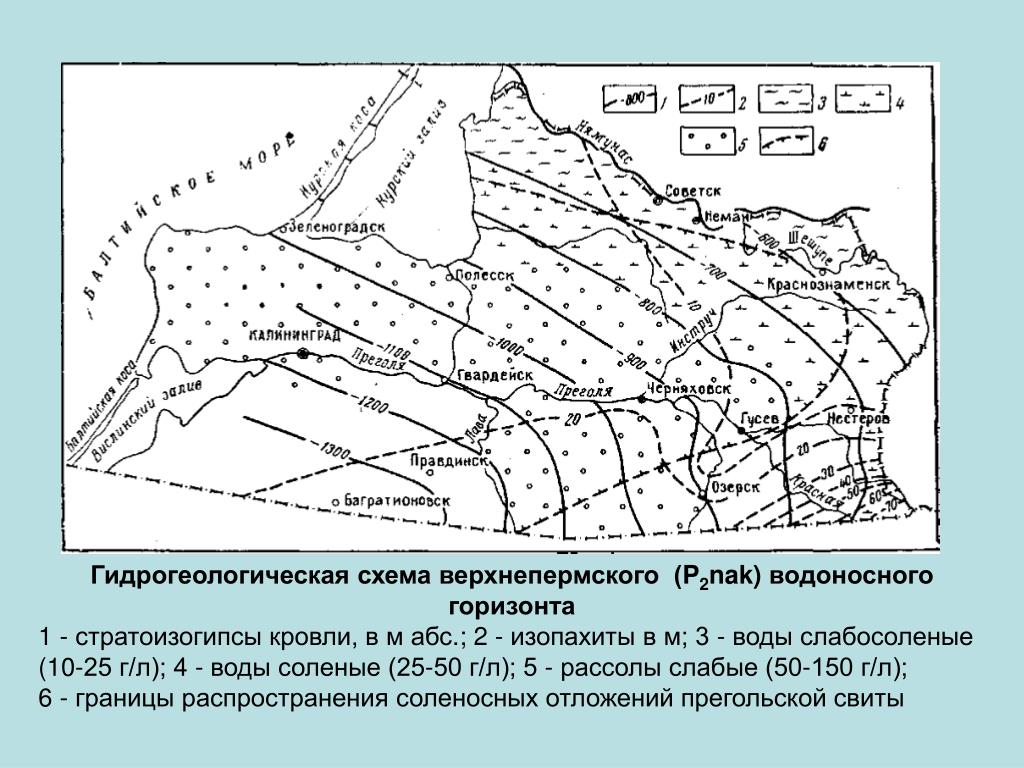

  11. Гидрогеологическая схема верхнепермского (P2nak)водоносного горизонта 1 - стратоизогипсы кровли, в м абс.; 2 - изопахиты в м; 3 - воды слабосоленые (10-25 г/л); 4 - воды соленые (25-50 г/л); 5 - рассолы слабые (50-150 г/л); 6 - границы распространения соленосных отложений прегольской свиты

  12. Гидрогеологическая схема кембрийского водоносного комплекса 1 - стратоизогипсы кровли, в м абс.; 2 - изопахиты в м; 3 - рассолы слабые (50-150 г/л) хлоридные натриевые; 4 - рассолы крепкие (150-320 г/л) хлоридные натриевые и хлоридные натриево-кальциевые

  13. Карта модулей подземного стока и дренирования водоносных отложений. 1 - четвертичные отложения; 2 - неогеновые и палеогеновые отложения; 3 - верхнемеловые отложения; 4 - участие в формировании подземного стока: а - широкая полоска - основное, б - узкая - подчиненное; 5 - границы районов; 6 - изолинии среднегодовых модулей подземного стока в л/сек с 1 км2; I-V - расчетные районы естественных ресурсов подземных вод

  14. Схема распределения слоя и коэффициентов подземного стока. 1 - изолинии подземного стока, в мм/год; 2 - изолинии коэффициентов подземного стока, в %

  15. Естественные ресурсы отдельных водоносных горизонтов

  16. Схема гидрогеологического районирования Калининградской области РФ

  17. Модуль эксплуатационных запасов в л/сек с км2: 1 – от 0,1 до 0,25; 2 – от 0,26 до 0,5; 3 – от 0,5 до 0,75; 4 – границы областей использования основных водоносных горизонтов; 5 – границы участков различных модулей эксплуатационных запасов; 6 – области, в пределах которых отсутствуют водоносные горизонты, пригодные для централизованного водоснабжения.

  18. Суммарные эксплуатационные запасы подземных вод по горизонтам

  19. В 2008 году эксплуатировались следующие месторождения и участки

  20. Схема расположения водозаборов подземных вод

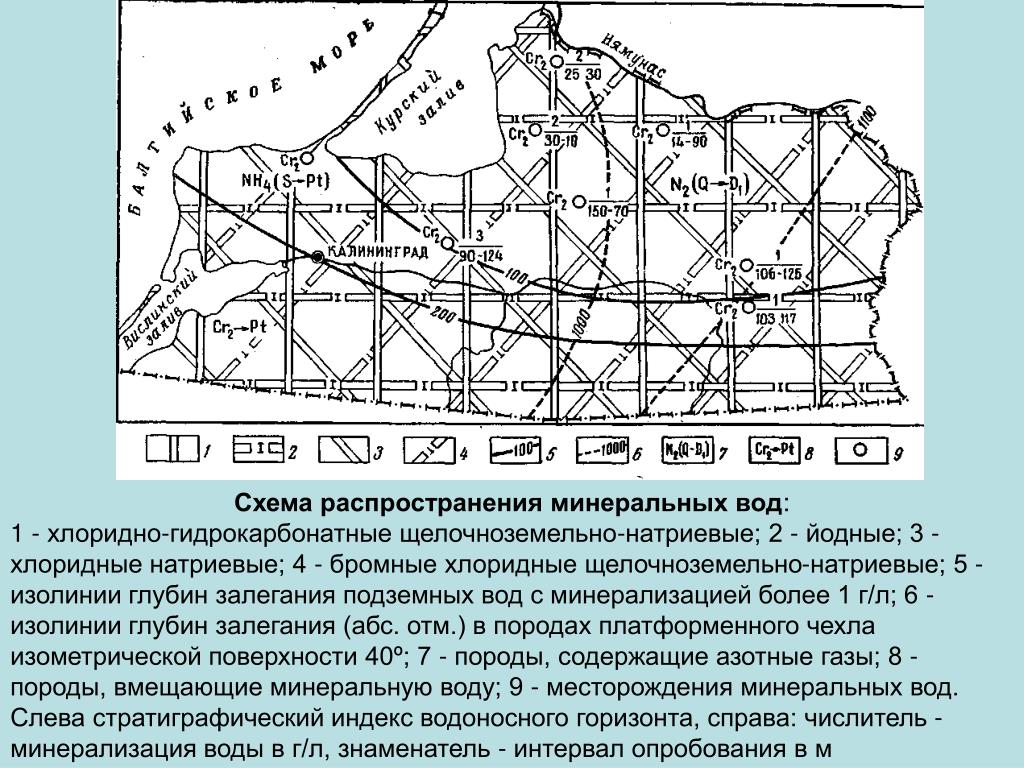

  21. Схема распространения минеральных вод: 1 - хлоридно-гидрокарбонатные щелочноземельно-натриевые; 2 - йодные; 3 - хлоридные натриевые; 4 - бромные хлоридные щелочноземельно-натриевые; 5 - изолинии глубин залегания подземных вод с минерализацией более 1 г/л; 6 - изолинии глубин залегания (абс. отм.) в породах платформенного чехла изометрической поверхности 40º; 7 - породы, содержащие азотные газы; 8 - породы, вмещающие минеральную воду; 9 - месторождения минеральных вод. Слева стратиграфический индекс водоносного горизонта, справа: числитель - минерализация воды в г/л, знаменатель - интервал опробования в м

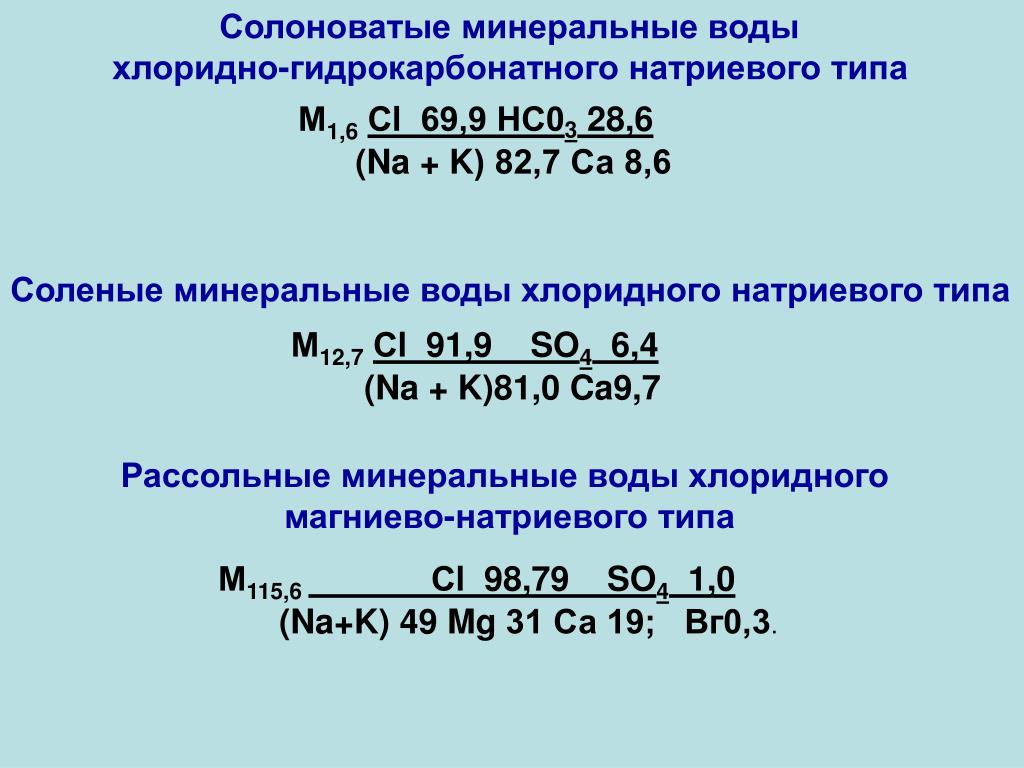

  22. Солоноватые минеральные воды хлоридно-гидрокарбонатного натриевого типа М1,6Сl 69,9 НС03 28,6 (Na + K) 82,7 Са 8,6 Соленые минеральные воды хлоридного натриевого типа М12,7Сl 91,9 SO4 6,4 (Na + K)81,0 Ca9,7 Рассольные минеральные воды хлоридного магниево-натриевого типа М115,6 Сl 98,79 SO4 1,0 (Na+K) 49 Mg 31 Са 19; Вг0,3.
