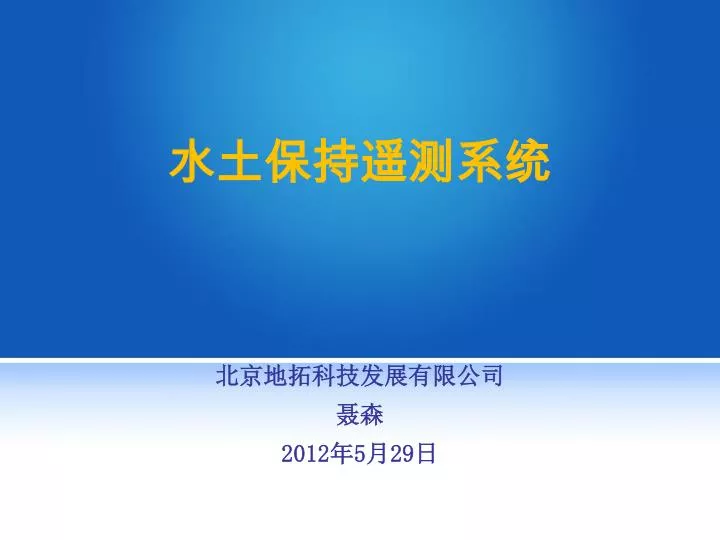

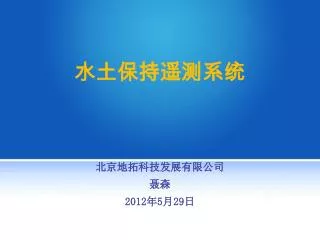

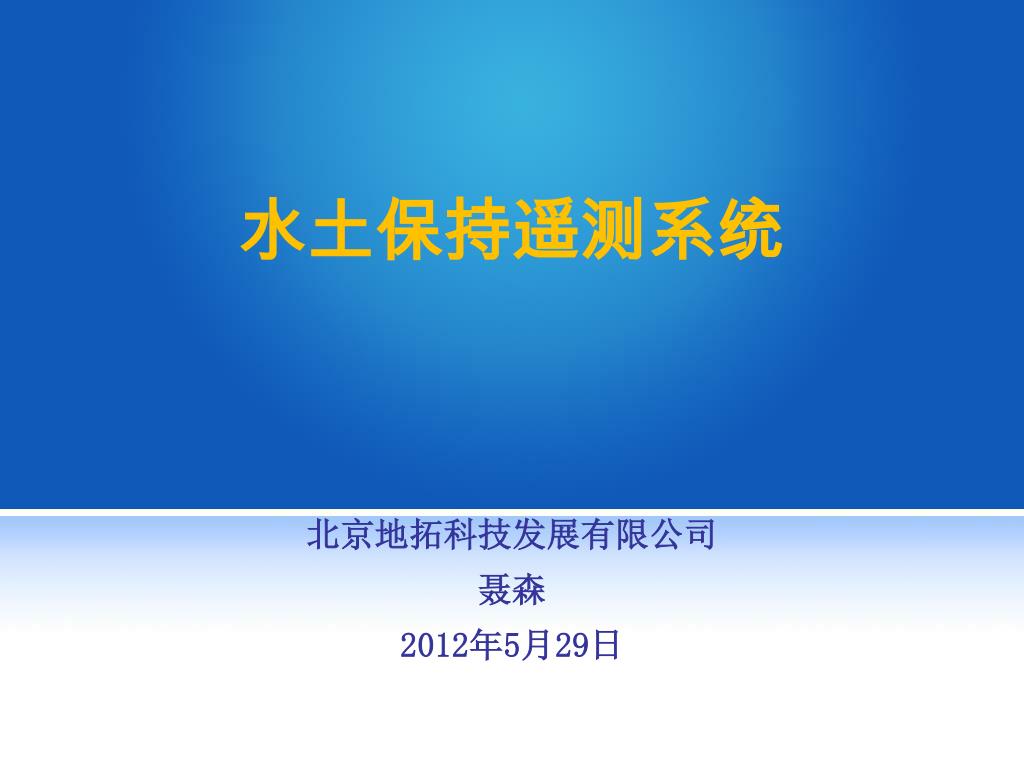

水土保持遥测系统 北京地拓科技发展有限公司聂森 2012年5月29日

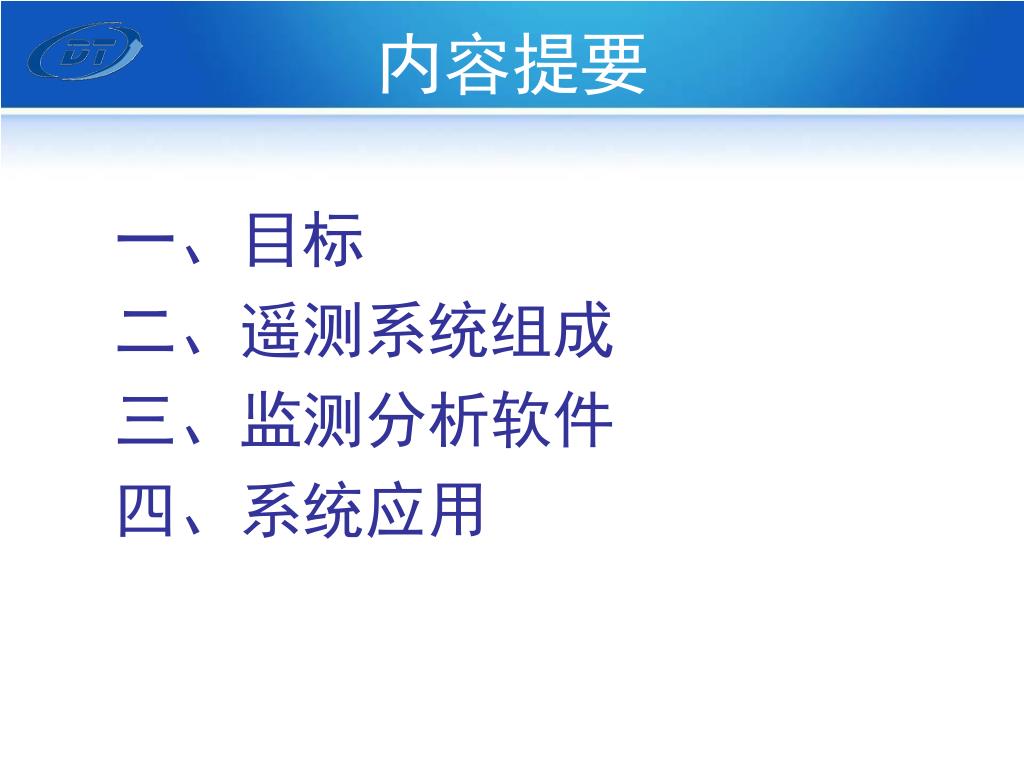

内容提要 一、目标二、遥测系统组成三、监测分析软件四、系统应用

一、目标 • 提升监测技术手段：快速、定量分析计算 • 高技术简单化：象用傻瓜相机一样用无人机 • 提供低成本设备：地拓提供10万元以内的无人机为载体的遥测系统 • 恶劣条件下自动监测：如滑坡、泥石流等难达区监测

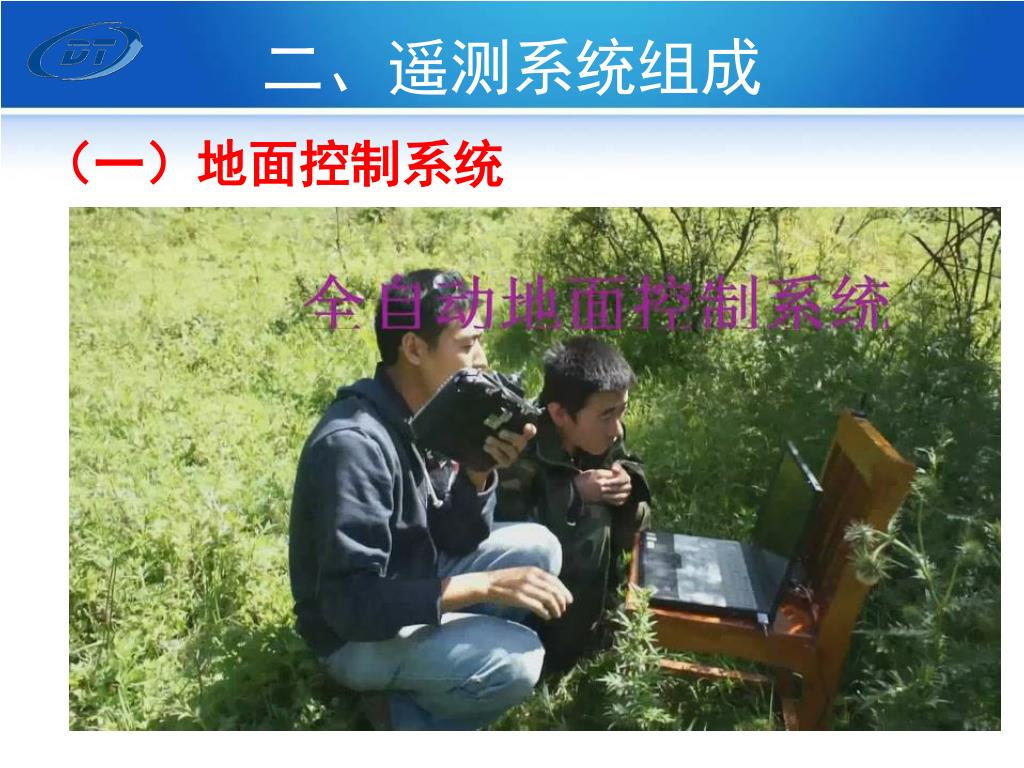

二、遥测系统组成 • 由地面控制系统、无人机、分析处理软件三部分构成。 • （一）地面控制系统 • 自动控制系统：自动控制飞机飞行状态的计算机系统，在导航地图精度达到亚米级时，可只用该系统控制无人机飞行。 • 遥控器：辅助飞机起飞降落。当导航地图精度不够时，可用遥控器辅助起降。

二、遥测系统组成 • （一）地面控制系统

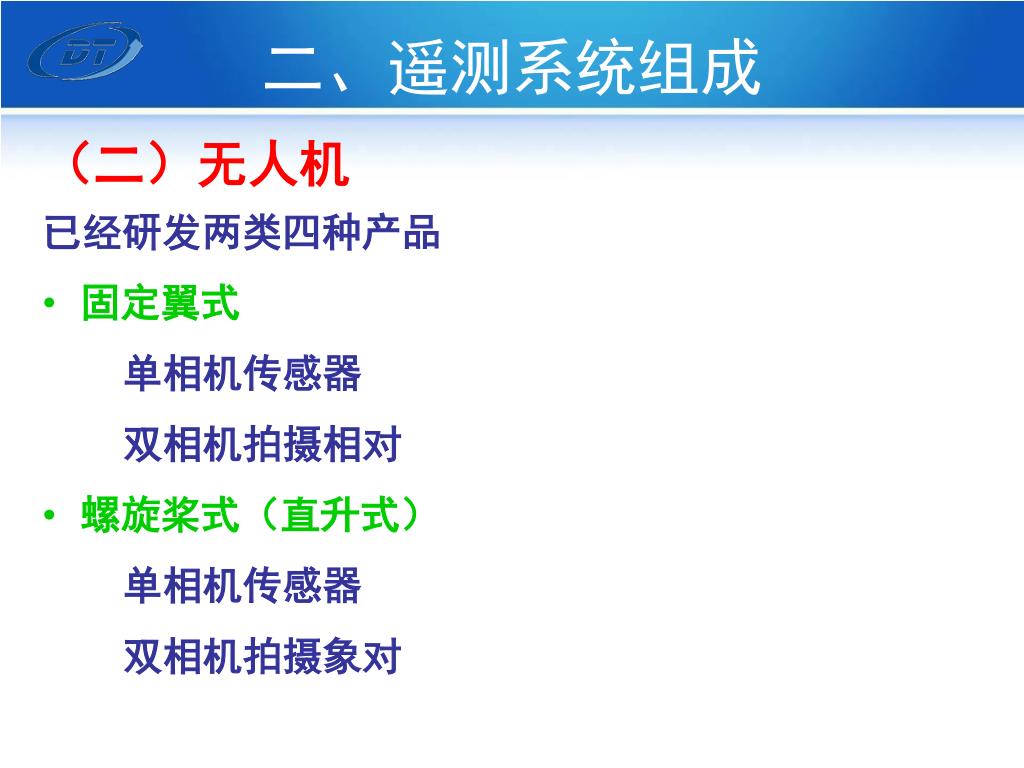

二、遥测系统组成 • （二）无人机 • 已经研发两类四种产品 • 固定翼式 • 单相机传感器 • 双相机拍摄相对 • 螺旋桨式（直升式） • 单相机传感器 • 双相机拍摄象对

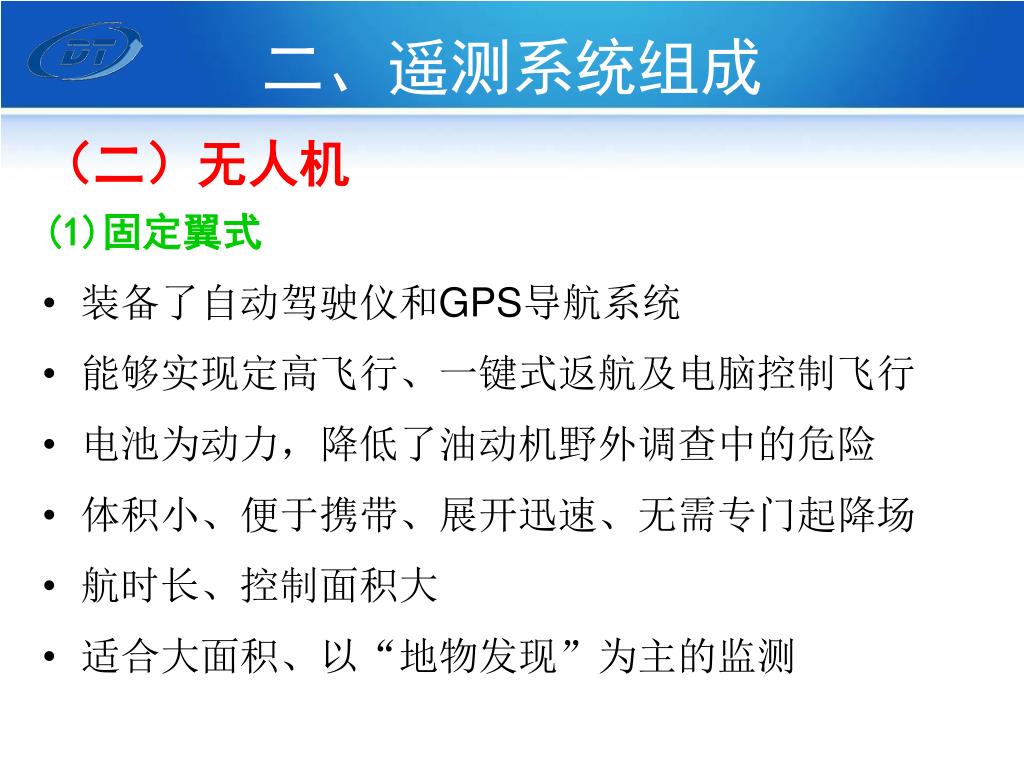

二、遥测系统组成 • （二）无人机 • (1)固定翼式 • 装备了自动驾驶仪和GPS导航系统 • 能够实现定高飞行、一键式返航及电脑控制飞行 • 电池为动力，降低了油动机野外调查中的危险 • 体积小、便于携带、展开迅速、无需专门起降场 • 航时长、控制面积大 • 适合大面积、以“地物发现”为主的监测

二、遥测系统组成 （二）无人机 (1)固定翼式

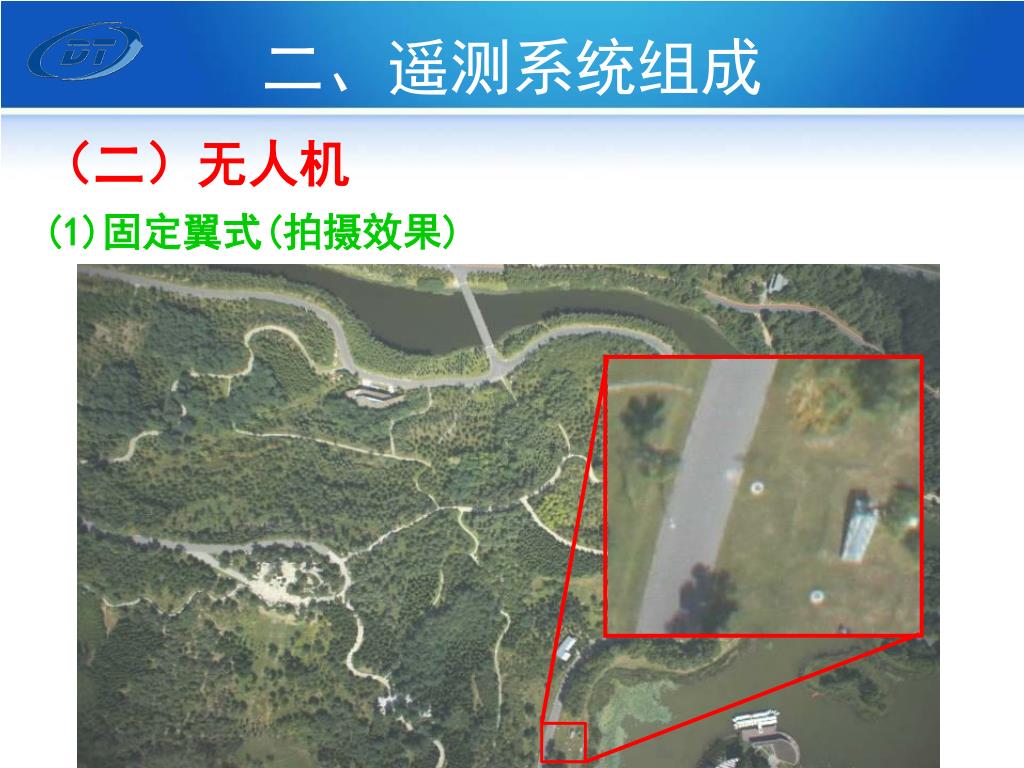

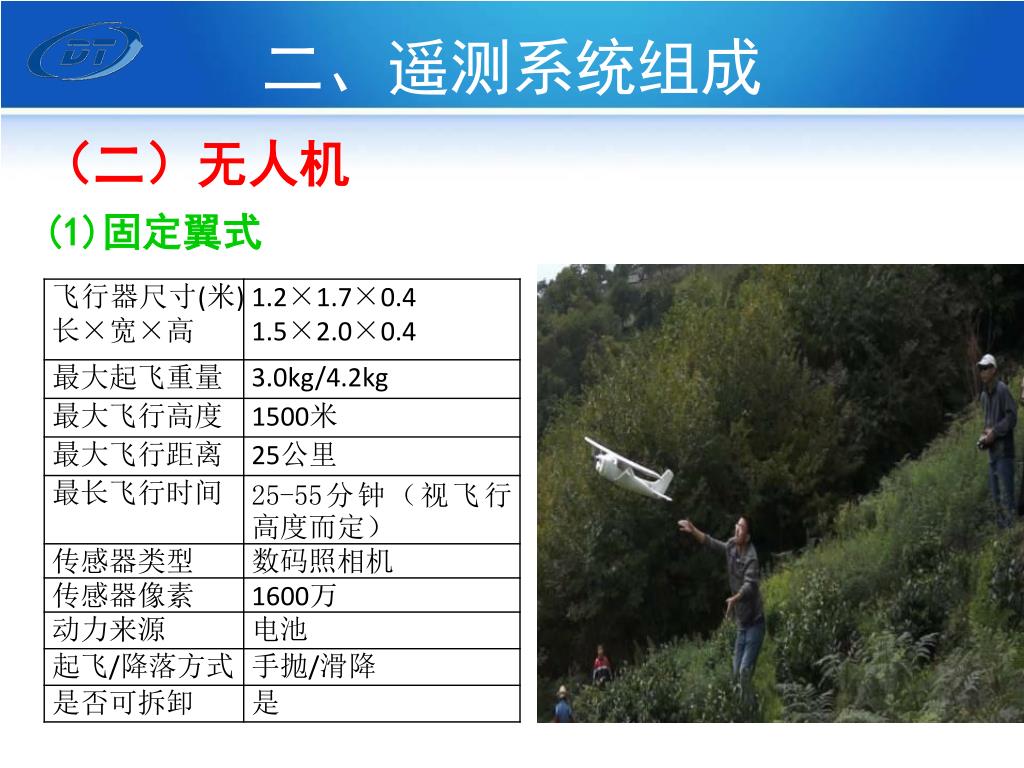

二、遥测系统组成 （二）无人机 (1)固定翼式(拍摄效果)

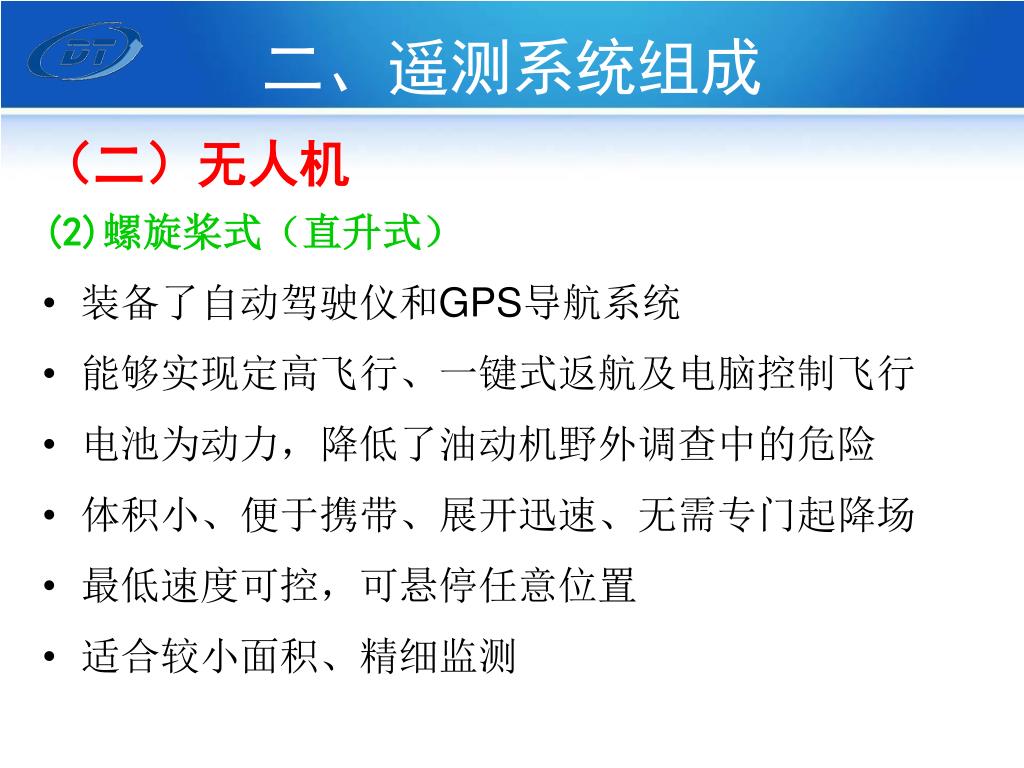

二、遥测系统组成 • （二）无人机 • (2)螺旋桨式（直升式） • 装备了自动驾驶仪和GPS导航系统 • 能够实现定高飞行、一键式返航及电脑控制飞行 • 电池为动力，降低了油动机野外调查中的危险 • 体积小、便于携带、展开迅速、无需专门起降场 • 最低速度可控，可悬停任意位置 • 适合较小面积、精细监测

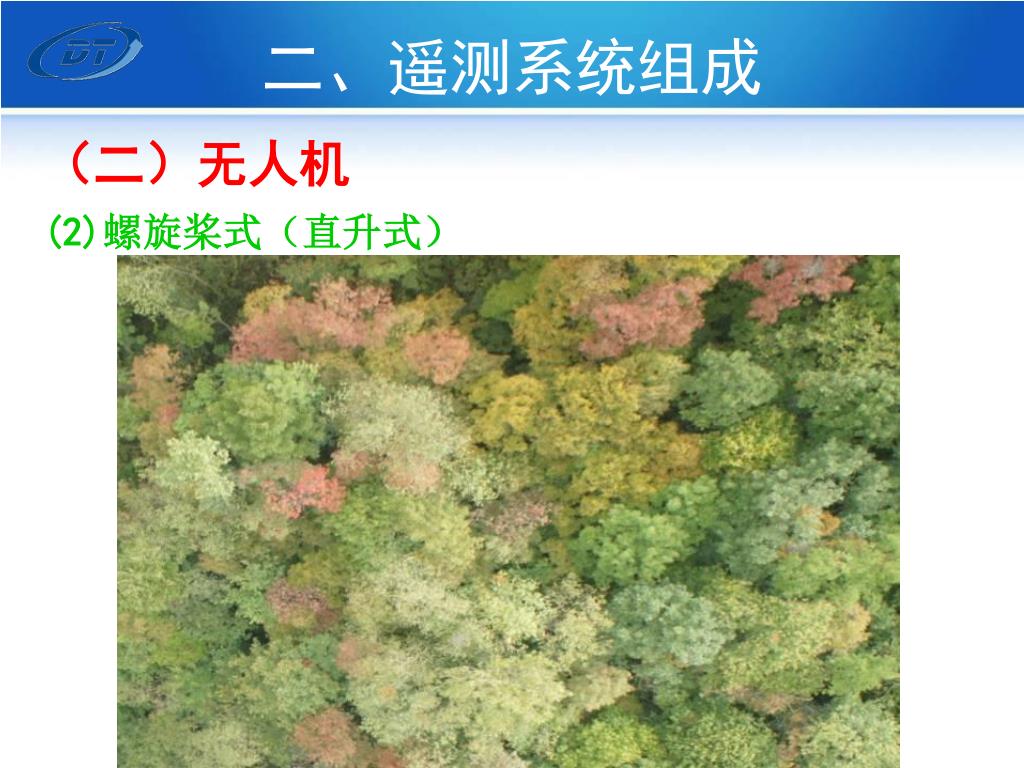

二、遥测系统组成 （二）无人机 (2)螺旋桨式（直升式）

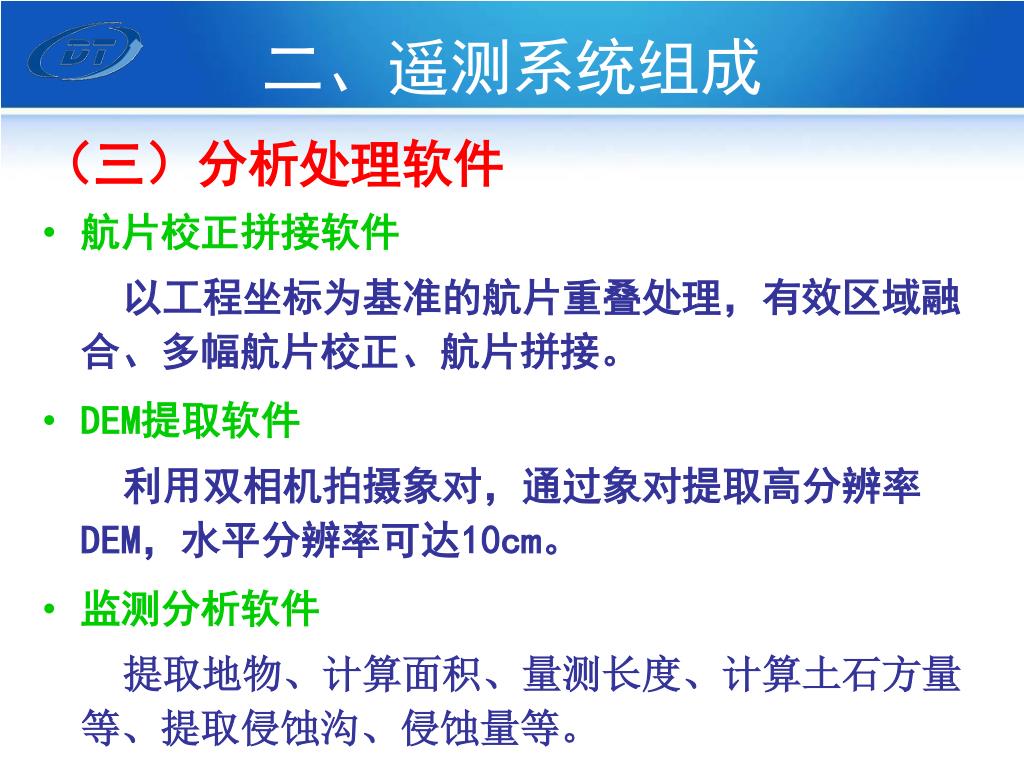

二、遥测系统组成 • （三）分析处理软件 • 航片校正拼接软件 • 以工程坐标为基准的航片重叠处理，有效区域融合、多幅航片校正、航片拼接。 • DEM提取软件 • 利用双相机拍摄象对，通过象对提取高分辨率DEM，水平分辨率可达10cm。 • 监测分析软件 • 提取地物、计算面积、量测长度、计算土石方量等、提取侵蚀沟、侵蚀量等。

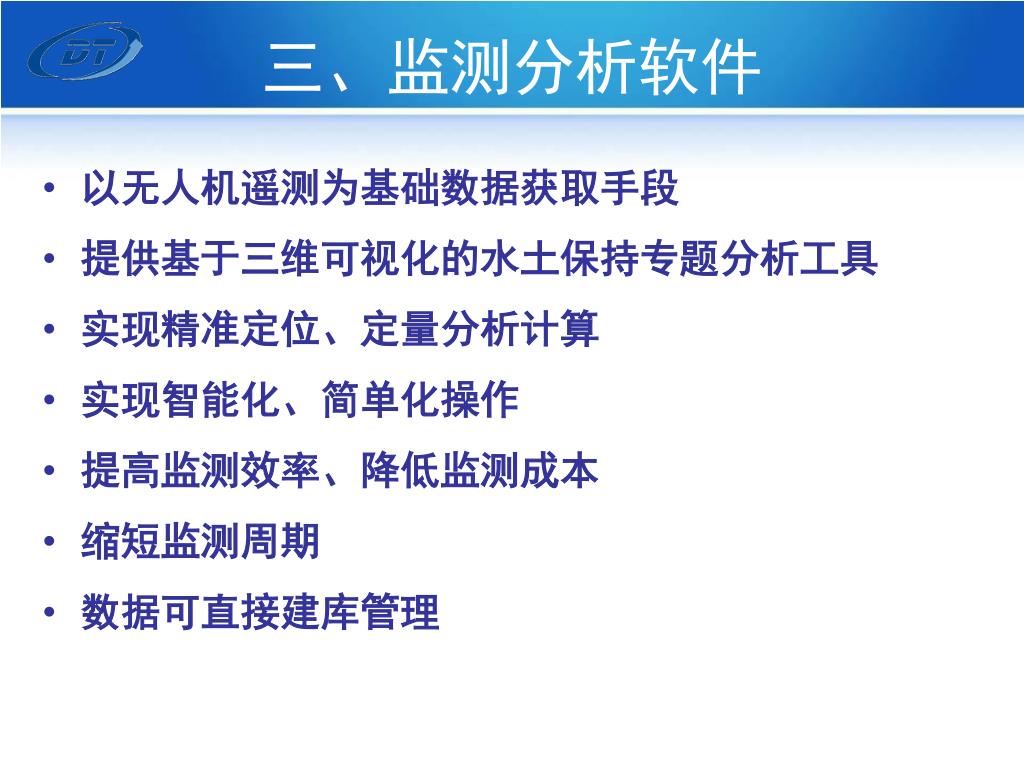

三、监测分析软件 • 以无人机遥测为基础数据获取手段 • 提供基于三维可视化的水土保持专题分析工具 • 实现精准定位、定量分析计算 • 实现智能化、简单化操作 • 提高监测效率、降低监测成本 • 缩短监测周期 • 数据可直接建库管理

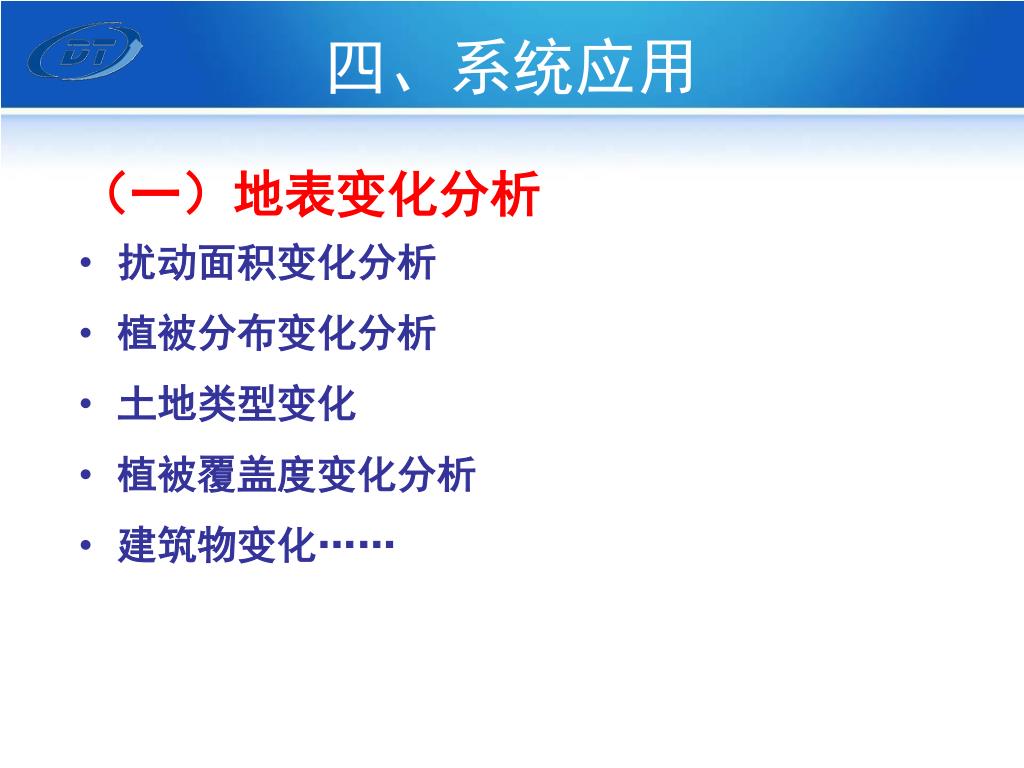

四、系统应用 • （一）地表变化分析 • 扰动面积变化分析 • 植被分布变化分析 • 土地类型变化 • 植被覆盖度变化分析 • 建筑物变化……

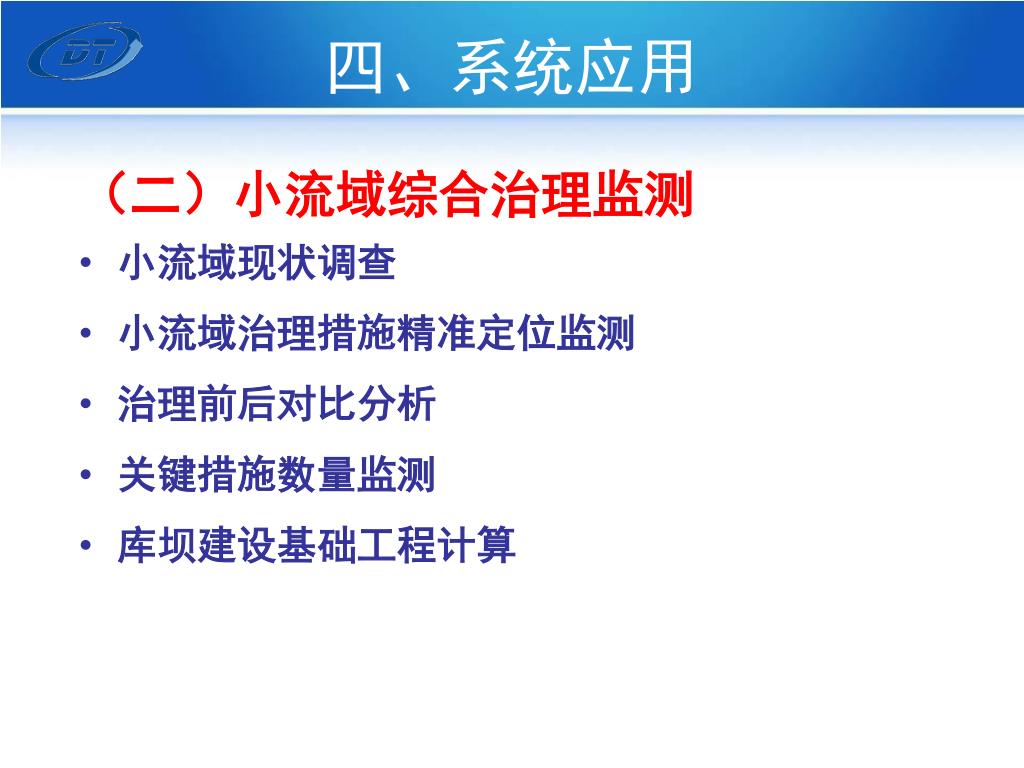

四、系统应用 • （二）小流域综合治理监测 • 小流域现状调查 • 小流域治理措施精准定位监测 • 治理前后对比分析 • 关键措施数量监测 • 库坝建设基础工程计算

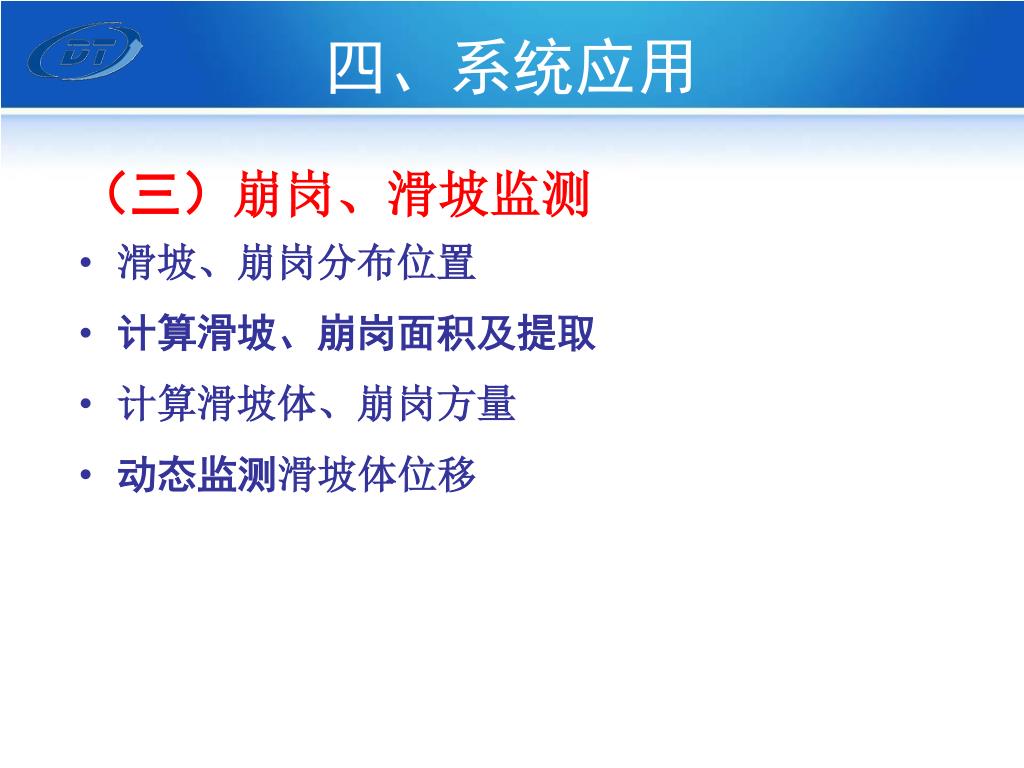

四、系统应用 • （三）崩岗、滑坡监测 • 滑坡、崩岗分布位置 • 计算滑坡、崩岗面积及提取 • 计算滑坡体、崩岗方量 • 动态监测滑坡体位移

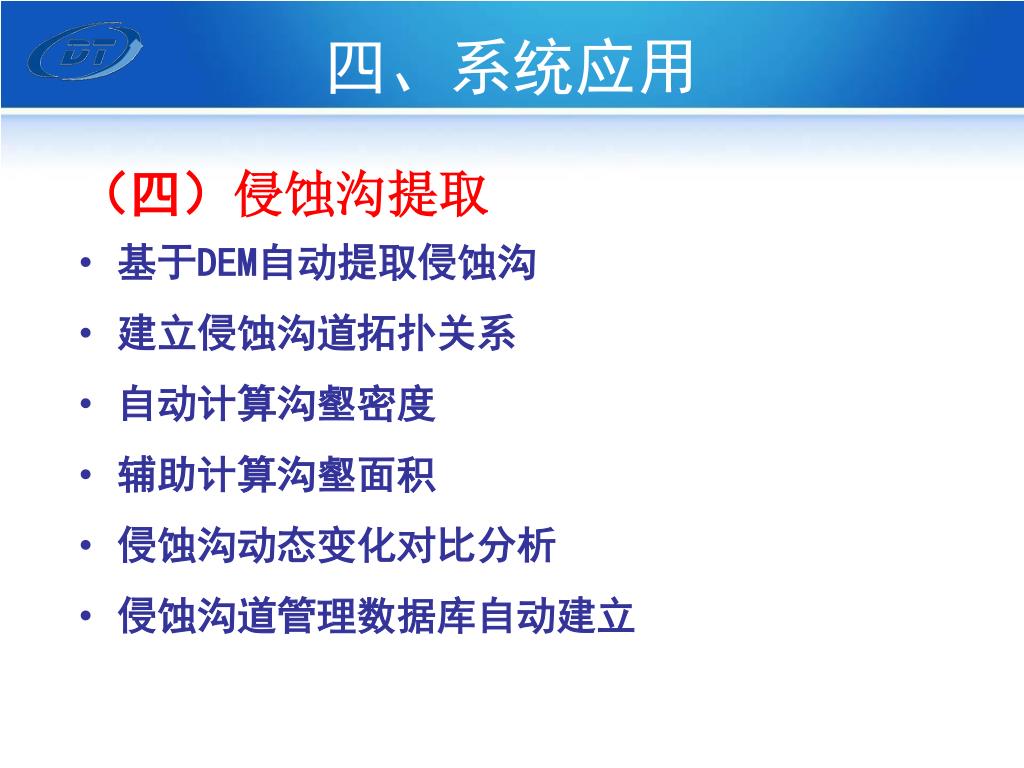

四、系统应用 • （四）侵蚀沟提取 • 基于DEM自动提取侵蚀沟 • 建立侵蚀沟道拓扑关系 • 自动计算沟壑密度 • 辅助计算沟壑面积 • 侵蚀沟动态变化对比分析 • 侵蚀沟道管理数据库自动建立

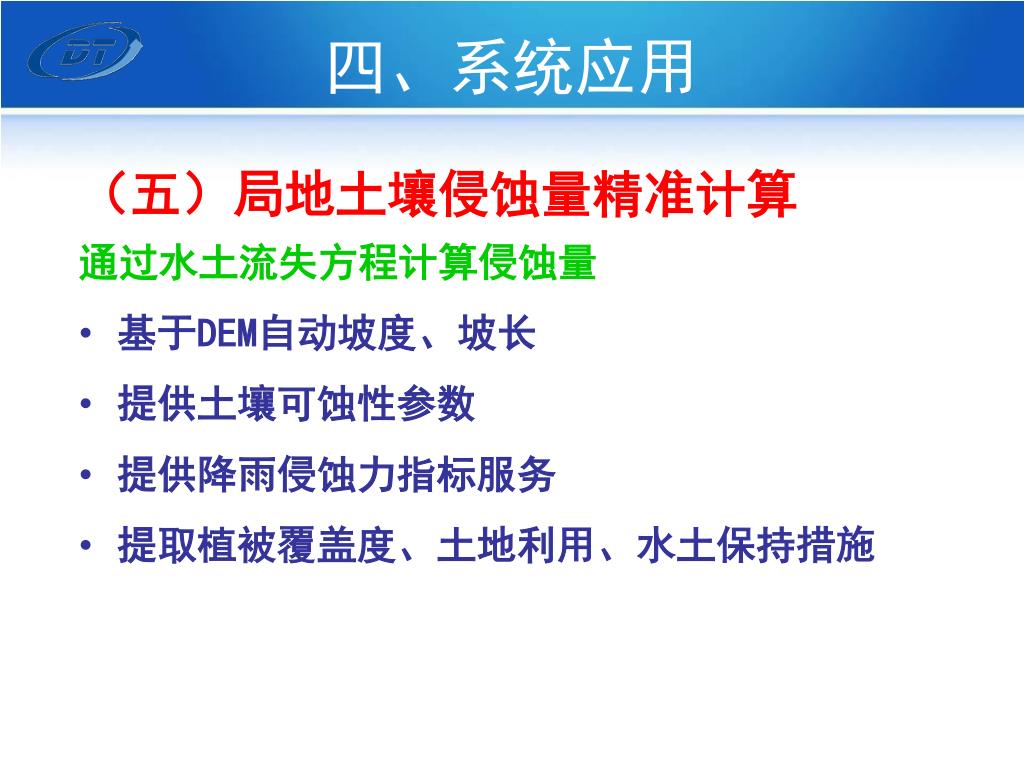

四、系统应用 • （五）局地土壤侵蚀量精准计算 • 通过水土流失方程计算侵蚀量 • 基于DEM自动坡度、坡长 • 提供土壤可蚀性参数 • 提供降雨侵蚀力指标服务 • 提取植被覆盖度、土地利用、水土保持措施

谢谢！
