Presentation Transcript
slide2

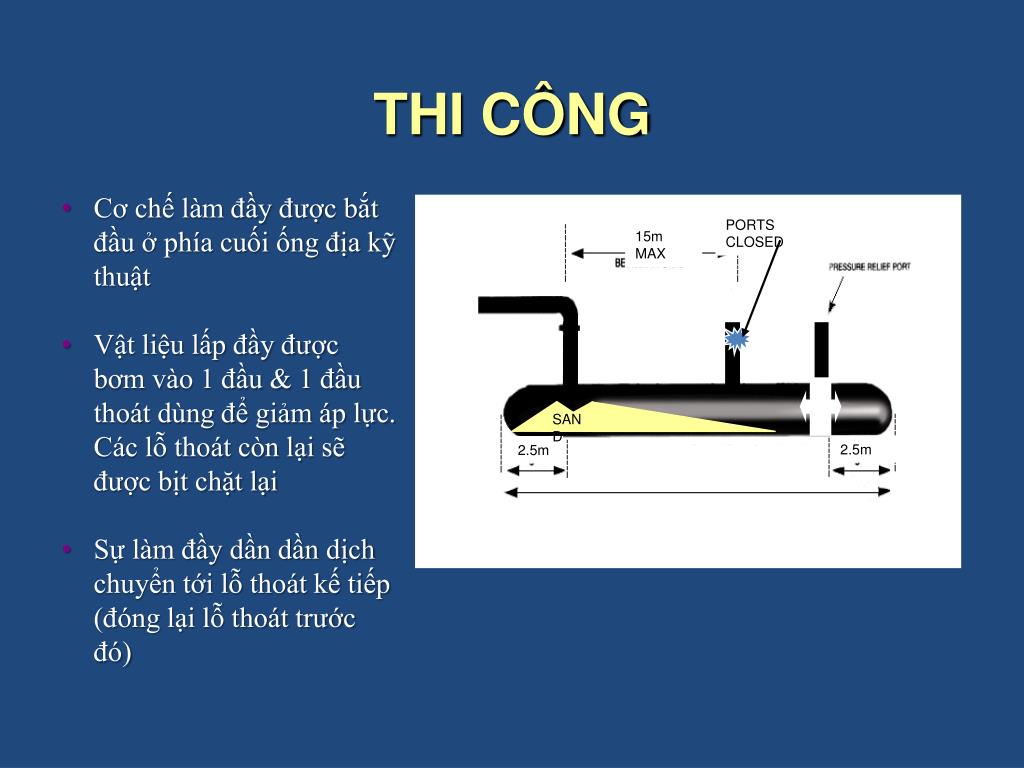

THI CÔNG

  • Cơ chế làm đầy được bắt đầu ở phía cuối ống địa kỹ thuật
  • Vật liệu lấp đầy được bơm vào 1 đầu & 1 đầu thoát dùng để giảm áp lực. Các lỗ thoát còn lại sẽ được bịt chặt lại
  • Sự làm đầy dần dần dịch chuyển tới lỗ thoát kế tiếp (đóng lại lỗ thoát trước đó)

PORTS CLOSED

15m MAX

SAND

2.5m

2.5m

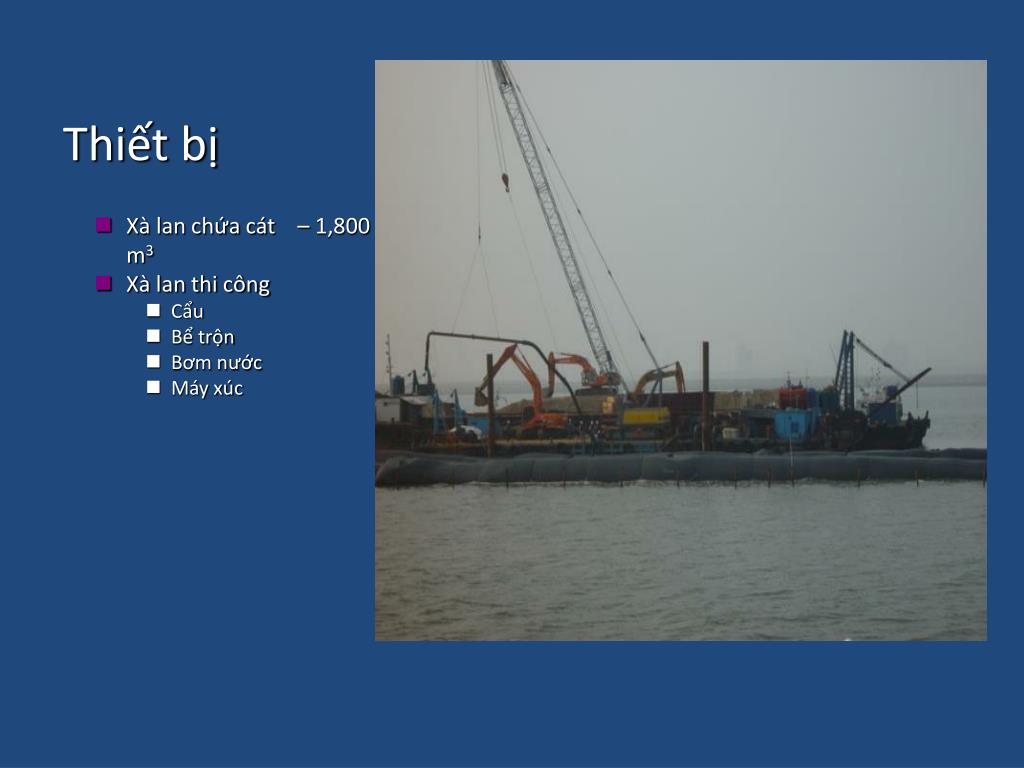

slide3

Thiếtbị

  • Xà lan chứa cát – 1,800 m3
  • Xà lan thi công
    • Cẩu

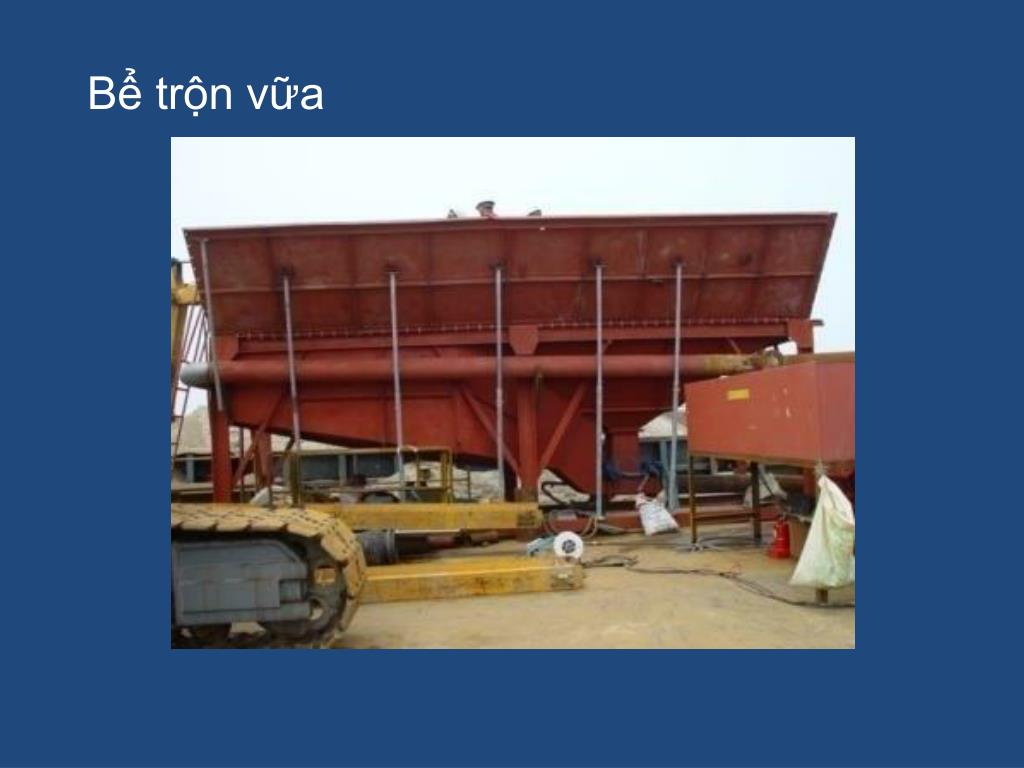

    • Bể trộn

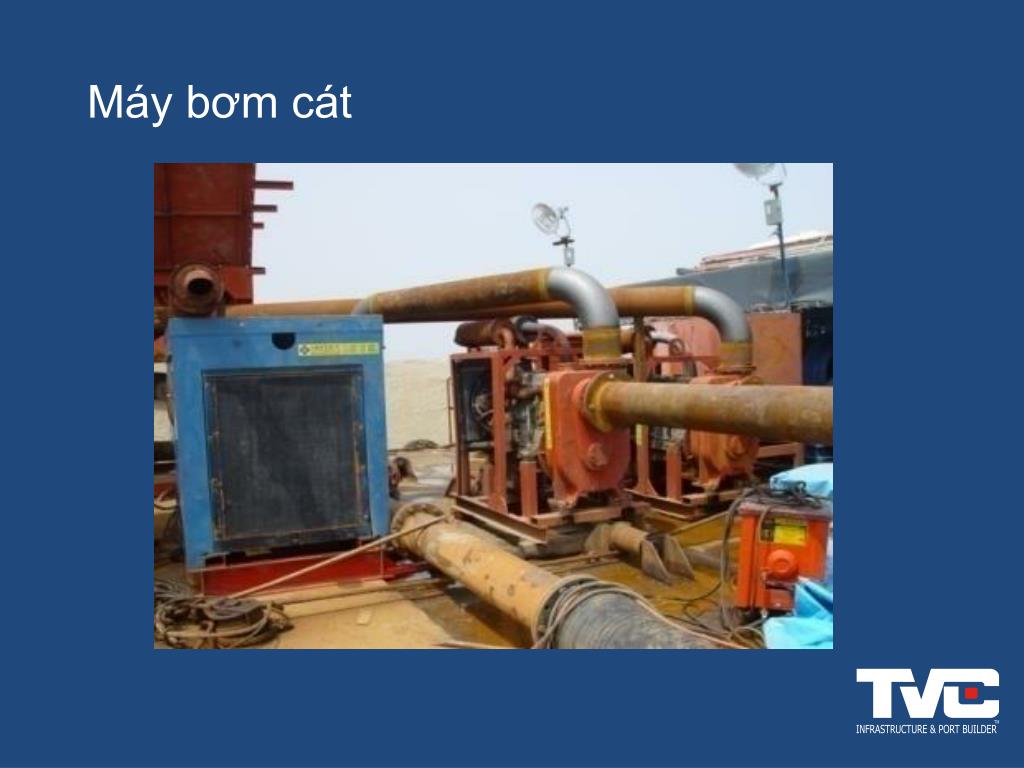

    • Bơm nước
    • Máy xúc
slide7

THIẾT BỊ

Máy xúc

slide8

Dự án Cầu Grand-

Hàn quốc

Daelim’s

package

Samsung JV

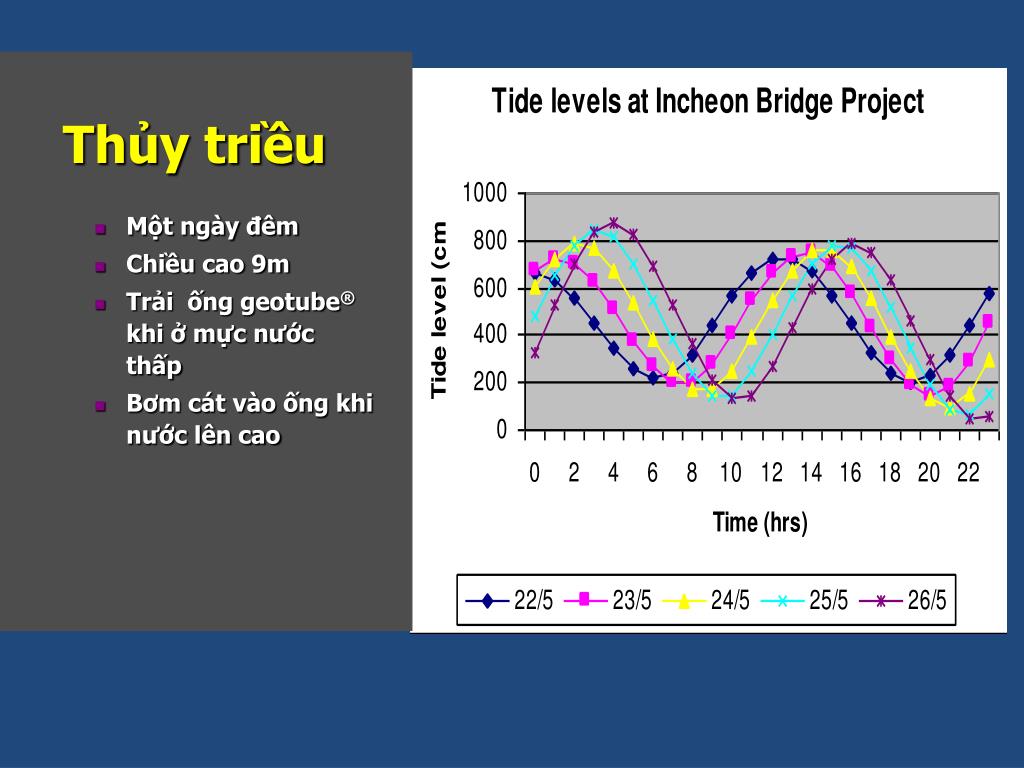

slide9

Thủy triều

  • Một ngày đêm
  • Chiều cao 9m
  • Trải ống geotube® khi ở mực nước thấp
  • Bơm cát vào ống khi nước lên cao
slide11

TUBE

TUBE

BOTTOM

Overlap

Bơm cát

  • 2 phase filling of tube
    • Initial phase 2% to 5% sand content in slurry
    • Steady state phase 15% to 20% sand content
slide12

Bơm lớp 1

  • Khe hở giữa hai ống ở lớp dưới lấp đầy bằng cát
slide13

Thi công lớp 1

  • Lớp vải địa kỹ thuật được phủ lên trên hai ống lớp 1

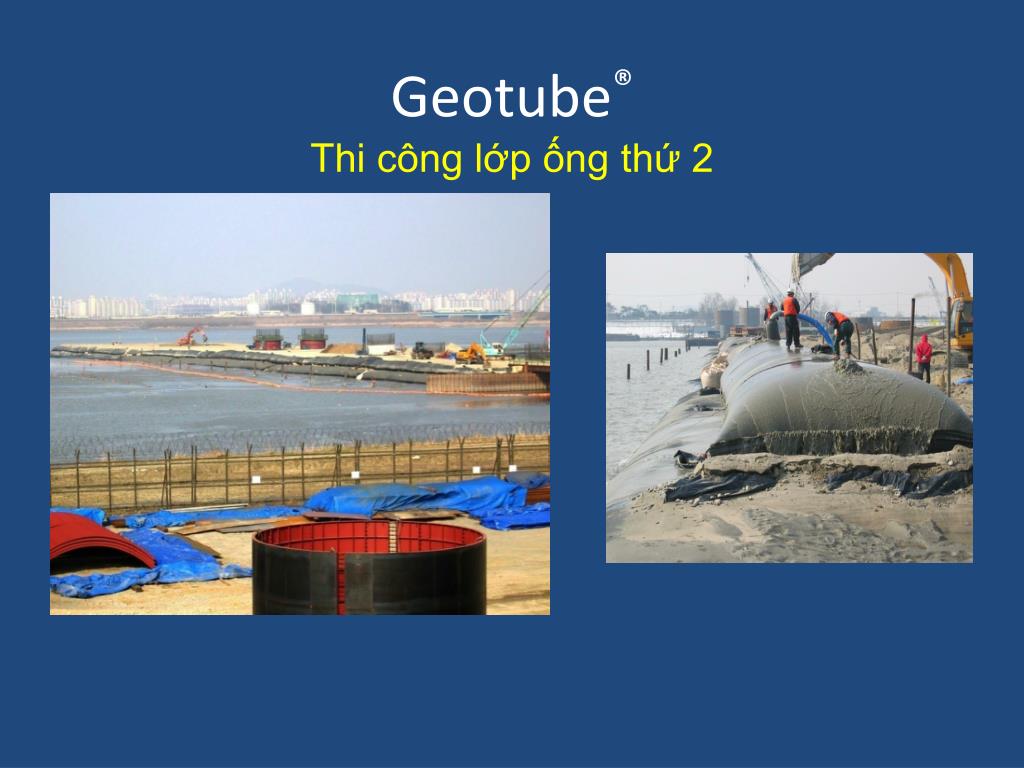

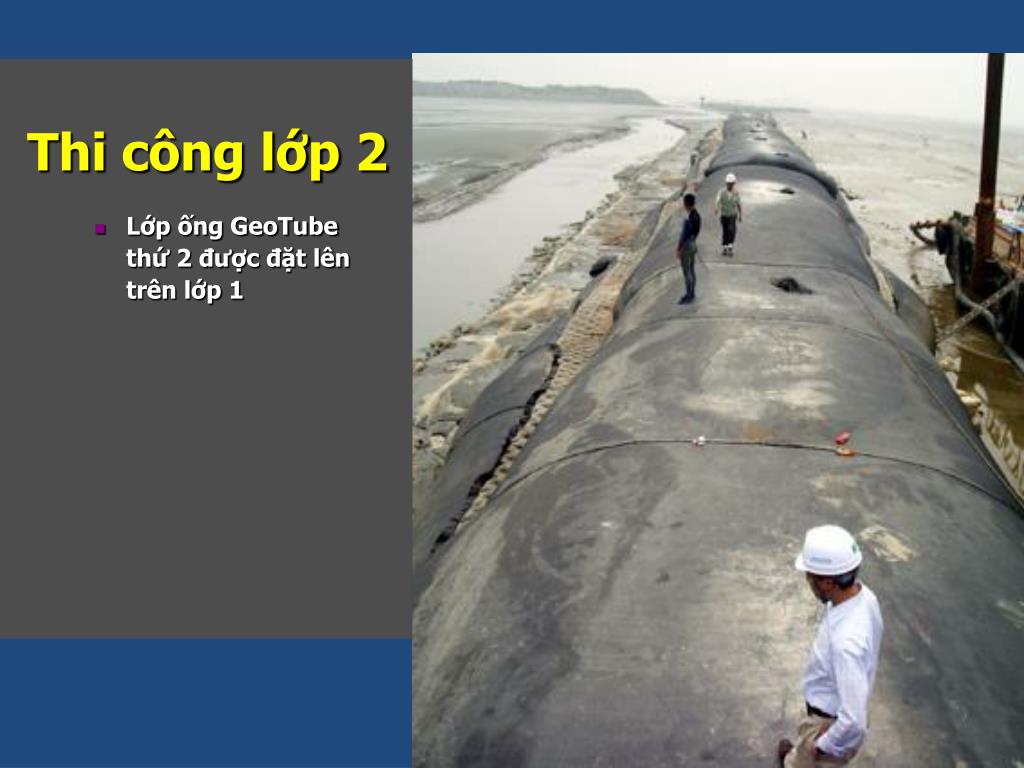

slide14

Thi công lớp 2

  • Lớp ống GeoTube thứ 2 được đặt lên trên lớp 1
