  1. 防爆構造電氣型式檢定申請說明 財團法人 工業技術研究院 綠能所機電特性檢測實驗室

  2. 檢定申請流程 1.型式檢定(試驗)申請 2.技術文件審查 否 文件種類是否齊備？ 內容是否符合？ 否 符合 通知補正 逾期 是 是 3.確認為防爆型式檢定範圍與通知繳費、送測試件 退件 4.檢測實驗室立案 繳費單據與測試件 5.型式檢定(測試)作業 合格 不合格 型式判定 • 6a.製作合格報告/通知領取 • 6b.不合格通知書 7.寄回測試件及文件 8.結案

  3. 型式檢定申請表單取得 申請者可以選擇下列方式之一，取得「型式檢定(試驗)申請手冊」與「型式檢定(試驗)申請表單」： (1)從防爆電氣設備技術服務網之「防爆電氣檢定」處下載。 首先進入(http://www.mepeccd.itri.org.tw)網站，點選「防爆電氣認證」，然後點選「防爆檢定申請」欄位，選擇Word或pdf檔下載。 (2)以電話、傳真或電子郵件方式與行政助理 謝小姐連絡。 電話: (03)59-14935，傳真:(03)59-16457 電子郵件信箱: sky@itri.org.tw

  4. 防爆構造電氣器具型式檢定申請表單 防爆構造電氣器具型式檢定申請書 委託書(委託申請時) 同一型式一覽表 (用於有同一型式之申請案) 型式編號說明表 (用於同一型式申請時) 同型式理由說明表(用於同一型式申請時) 附圖一覽表單（含圖面格式） 性能、使用說明書 測試結果報告 證明文件(公司登記、商業登記、工廠登記證明文件或其他相當之設立登記文件影本、品質管理系統ISO 9001文件) 廠商連絡表 自願性符合型式聲明書 申請檢定同意書等

  5. 申請立案程序 檢定實驗室依據防爆構造電氣檢定收費標準，寄送「工業服務委託單」報價單予申請者。工業服務委託單之有效期為30天(自填寫日算起)，超過期限如未獲確認視同作廢，實驗室保留更動費用之權利。如有政府主管機關補助，費用將依補助款多寡進行調整，表列收費標準僅供參考。 申請者於收到「工業服務報價單」後，應於簽章處蓋章或簽名(聯絡人與公司)以為確認，並依據工服委託單上所述之方式繳費(匯款、即期支票或現金等方式)。再將工業服務委託單正本、繳費單影本與測試件，郵寄或連絡直接送至實驗室(本院24-1館)，由實驗室專人負責收件。

  6. 申請技術文件提供 收到申請者之「電氣防爆構造器具型式檢定」申請書(一式兩份)及技術文件後，先進行文件審查。 申請者除繳交紙本申請技術文件乙份外，並應附完整申請文件之電子檔CD片乙片供申請單位存檔。電子文件請使用pdf檔格式，圖檔部份應以jpeg檔格式或經測試單位確認通用之格式，方可被接受。 所提供之申請文件資料請附明細清單，並應逐頁編列連續之頁碼且於每頁加蓋確認章。申請文件除符號及圖表外，應以繁體中文為之，英文為輔。申請技術文件提供

  7. 1.防爆構造電氣申請型式檢定文件資料自我查核表1.防爆構造電氣申請型式檢定文件資料自我查核表

  8. 2.電氣防爆構造器具型式檢定申請書 確認印 2010年10月1日 申請人 公司印代表人印 此致 財團法人 工業技術研究院 (機電特性檢測實驗室)

  9. 3.產製者委託申請書

  10. 4. 測試品說明

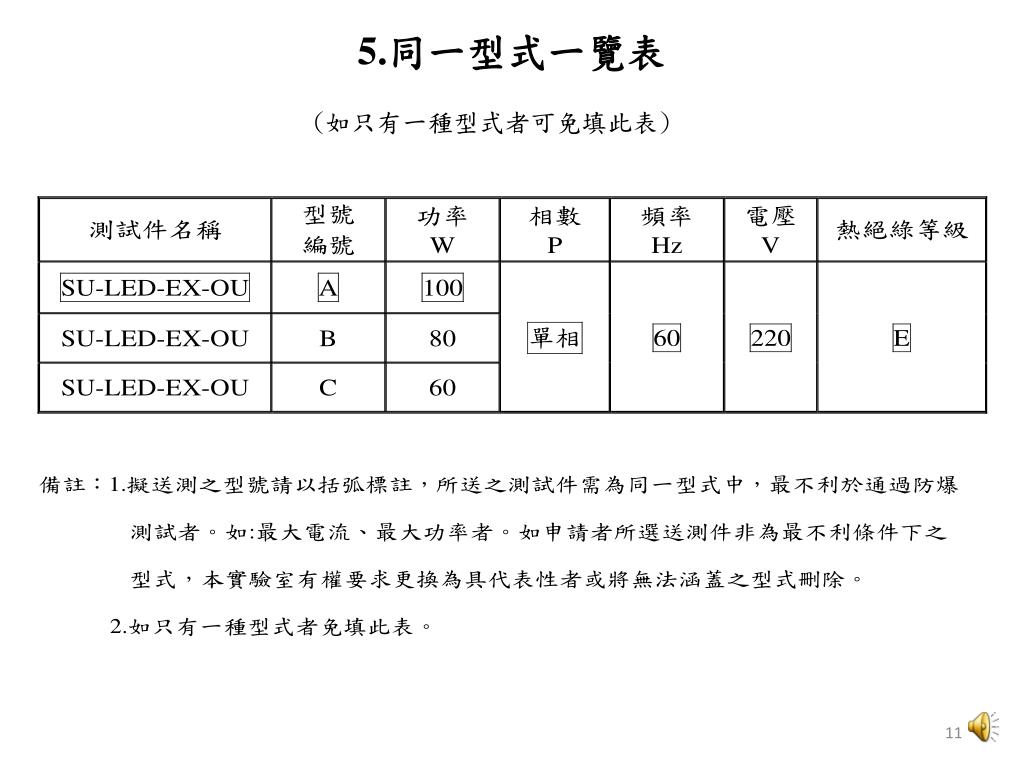

  11. 5.同一型式一覽表 (如只有一種型式者可免填此表)

  12. 6.型號編碼規則說明 (如只有一種型式者可免填此表)

  13. 7.同一型式理由說明 (如只有一種型式者可免填此表)

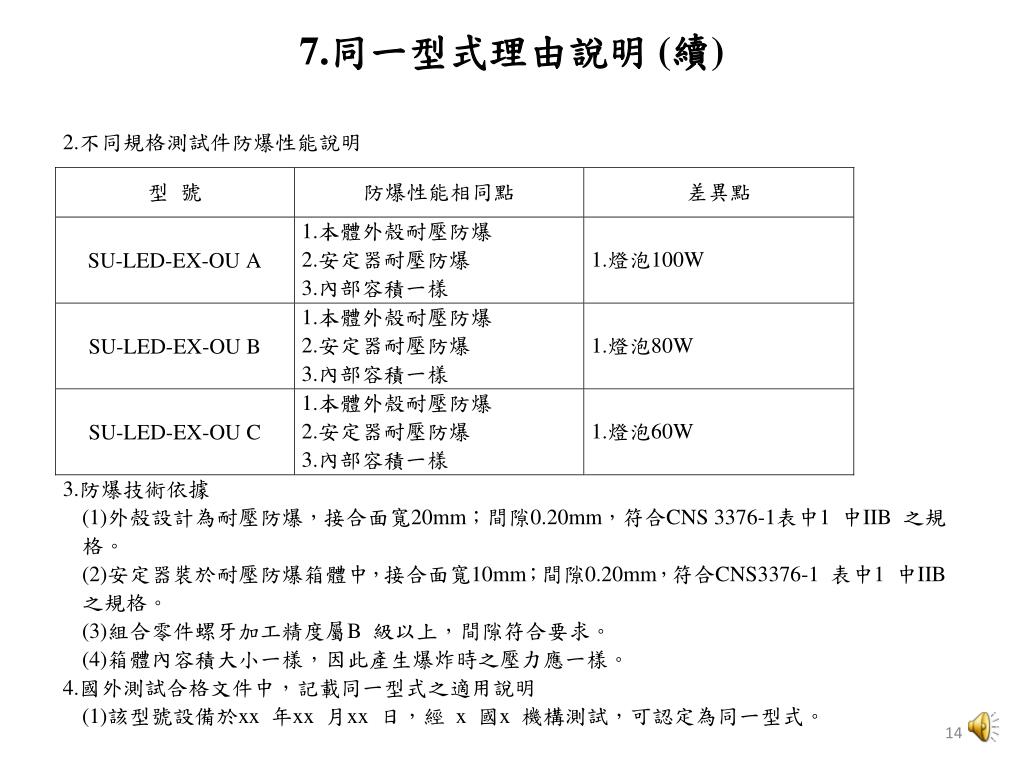

  14. 7.同一型式理由說明(續)

  15. 8.圖面附件一覽表 設備零組件圖面清單

  16. 8.圖面附件一覽表(續) 設計圖格式

  17. 9. 測試時注意事項 (1)燈具測試時電壓不足，可能造成燈泡損毀。 (2)測試時應使用正確電壓，否則安定器可能受損。

  18. 10. 已做試驗報告 (未提供者視為無任何報告) • (1)SU-LED-EX-OU-A耐壓防爆日光燈例行試驗(結果)報告 • (2) SU-LED-EX-OU-A耐壓防爆日光燈試驗(結果)報告(日本TIIS) • (3) 該型號設備於xx 年xx 月xx 日經日本TIIS 測試，認定為同一型式。

  19. 11. 使用安裝說明文件 1.安全注意事項 (1)安裝前應確認防爆器具安裝於何種防爆等級。 (2)確認器具與安裝場所是否匹配。 (3)管線接頭之規格應正確。 2.安裝方法 如附圖 3.使用說明 (1)裝設燈管時應注意燈管規格是否正確。 (2) 4.維護注意事項 (1)更換燈管時應注意是否斷電，或附近無易燃性氣體。 (2)

  20. 12 .證明文件 □ 1.公司登記、商業登記、工廠登記證明文件或其他相當之設立登記文件影本 □ 2.ISO 9001品質管理系統生產、製造合格文件，需尚有效期3月以上，且與申請件需與製造項目相關 □ 3.公正第三者出具之製造工廠檢驗合格證明文件或檢查報告(於實施工廠檢查後，必須補件) □4.國外產製者之當地公正機構產品驗證合格證明

  21. 13.廠商聯絡單

  22. 14.產品標示

  23. 15. 自願性符合型式聲明書 (Declaration of Conformity to Type)

  24. 16. 防爆構造電氣申請型式檢定同意書 立同意書人○○○（以下簡稱申請人）茲向財團法人工業技術研究院之機電特性檢測實驗室(ITRI-MECTL)（以下簡稱本機構），申請防爆構造電氣設備檢定，經本機構盡充分之告知義務後，清楚知悉並同意遵守以下條款：

  25. 16. 防爆構造電氣申請型式檢定同意書(續) 申請檢定之產品或設備

  26. 連絡方式 辦公室地址: 新竹縣竹東鎮中興路四段195號51館8樓809室 實驗室地址： 新竹縣竹東鎮中興路四段195號24-1館 受理申請時段： 週一至週五 早上09：00~12：00；下午13：00~17：00； 國定例假日與特殊不可抗拒事件除外 申請連絡人:謝 小姐 電話:03-5914935、傳真: 03-59-16457；03-583-4405 電子郵件信箱: sky@itri.org.tw 測試件準備事項諮詢:周先生 電話:03-5913842、傳真: 03-59-16457；03-583-4405 電子郵件信箱: yuhshyong_chou@itri.org.tw 測試件準備事項諮詢:林先生 電話:03-5914364、傳真: 03-59-16457；03-583-4405 電子郵件信箱: BarryLin@itri.org.tw 技術諮詢:賴先生 電話:03-5915019、傳真: 03-59-16457；03-583-4405 電子郵件信箱: cslai@itri.org.tw
