车工工艺及技能训练

1. 江苏省泗阳中等专业学校 精品课程 车工工艺及技能训练 课题一 车床的润滑、维护、保养与安全操作

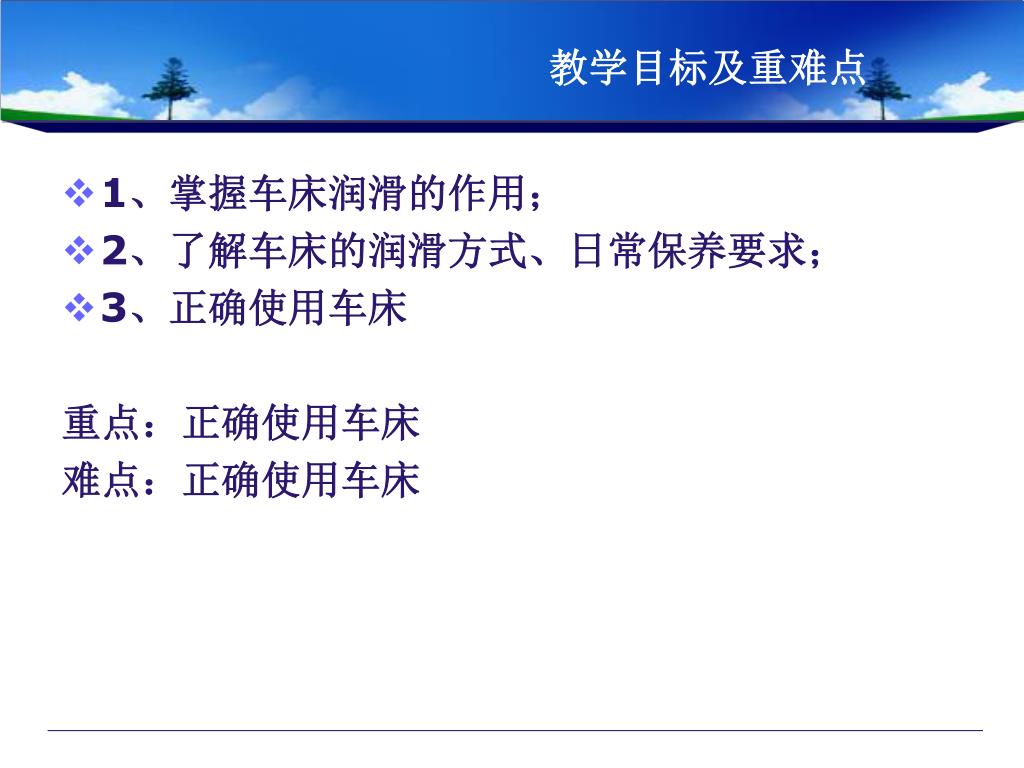

2. 教学目标及重难点 • 1、掌握车床润滑的作用； • 2、了解车床的润滑方式、日常保养要求； • 3、正确使用车床 重点：正确使用车床 难点：正确使用车床

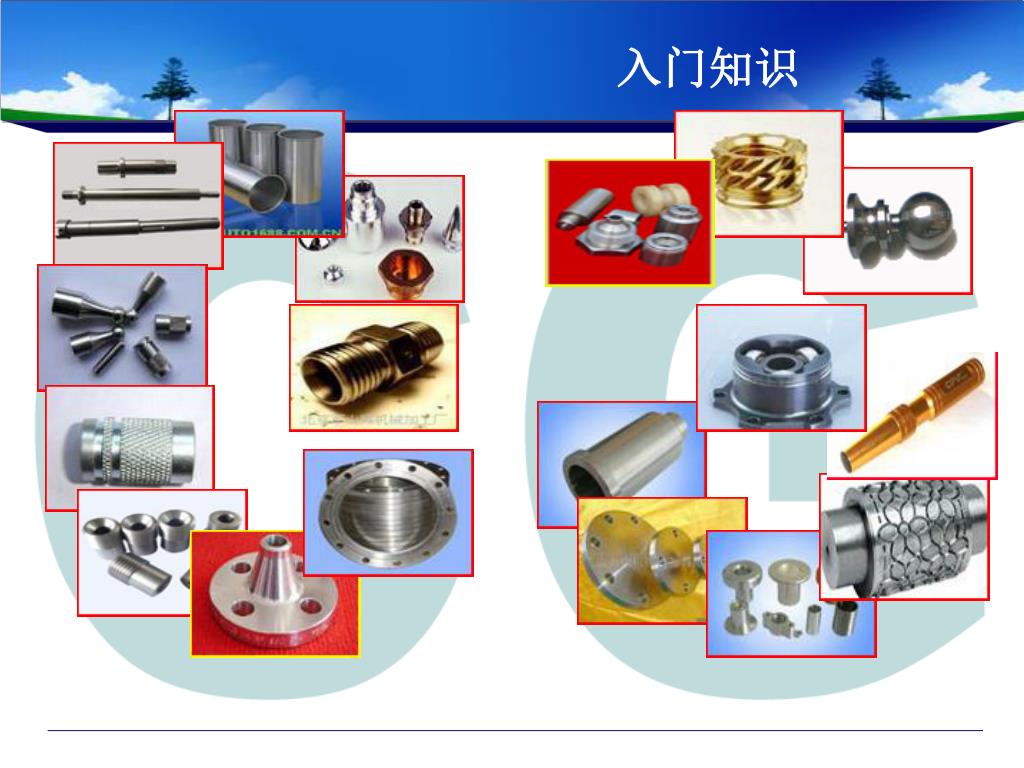

3. 入门知识

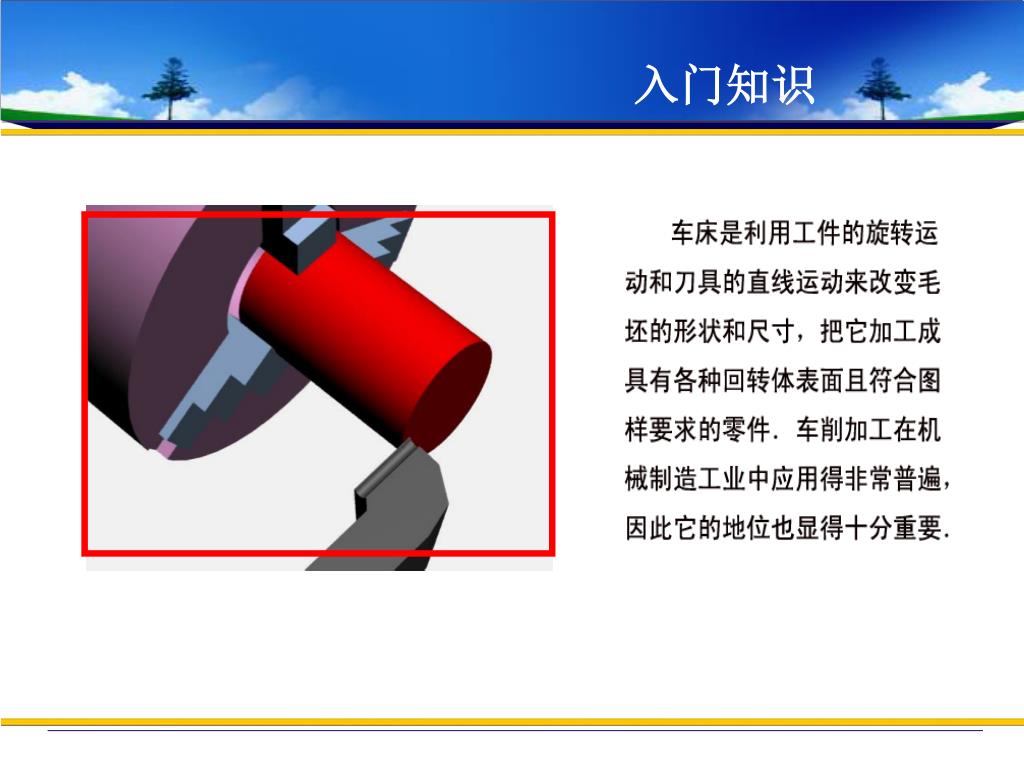

4. 入门知识

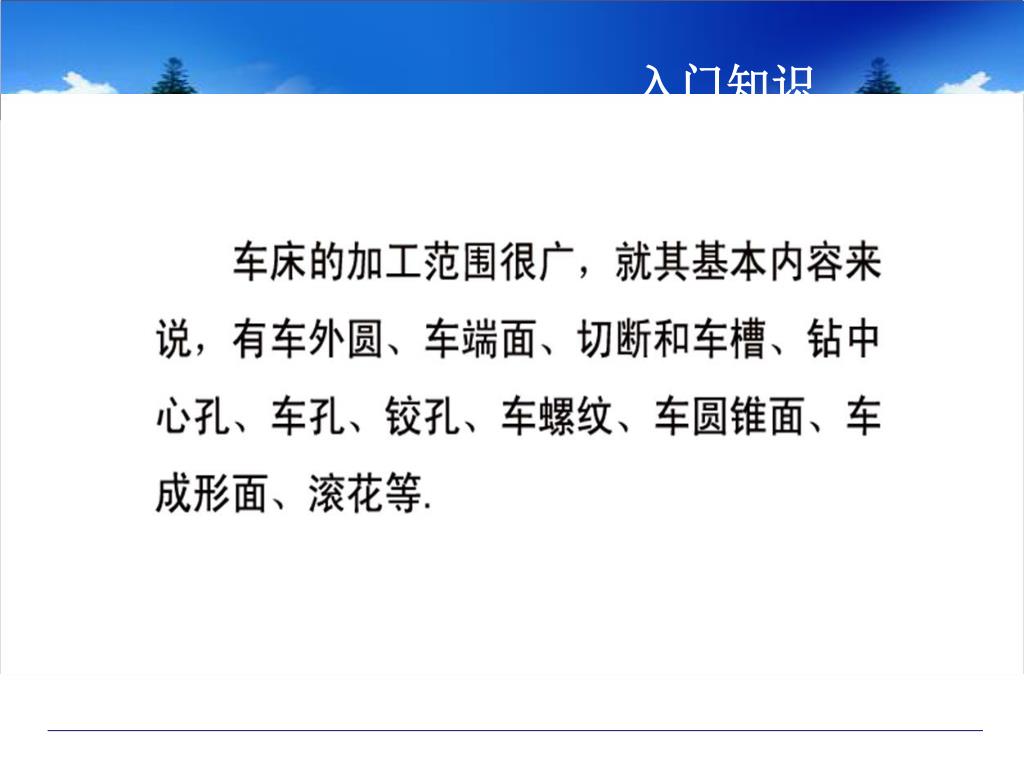

5. 入门知识

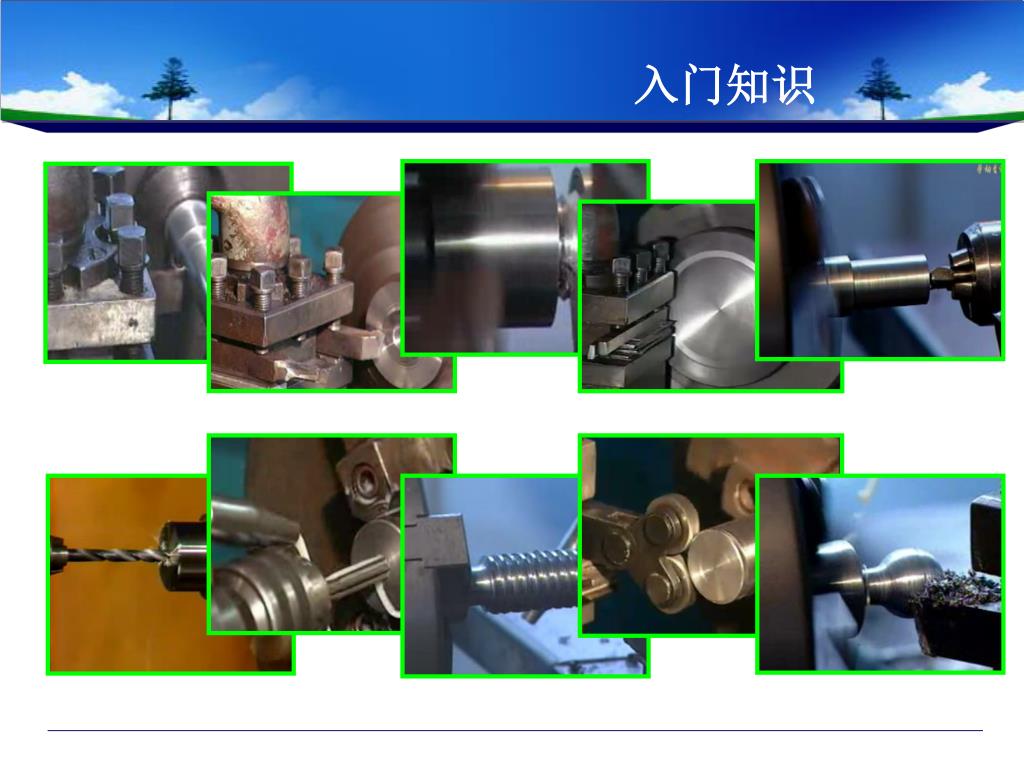

6. 入门知识

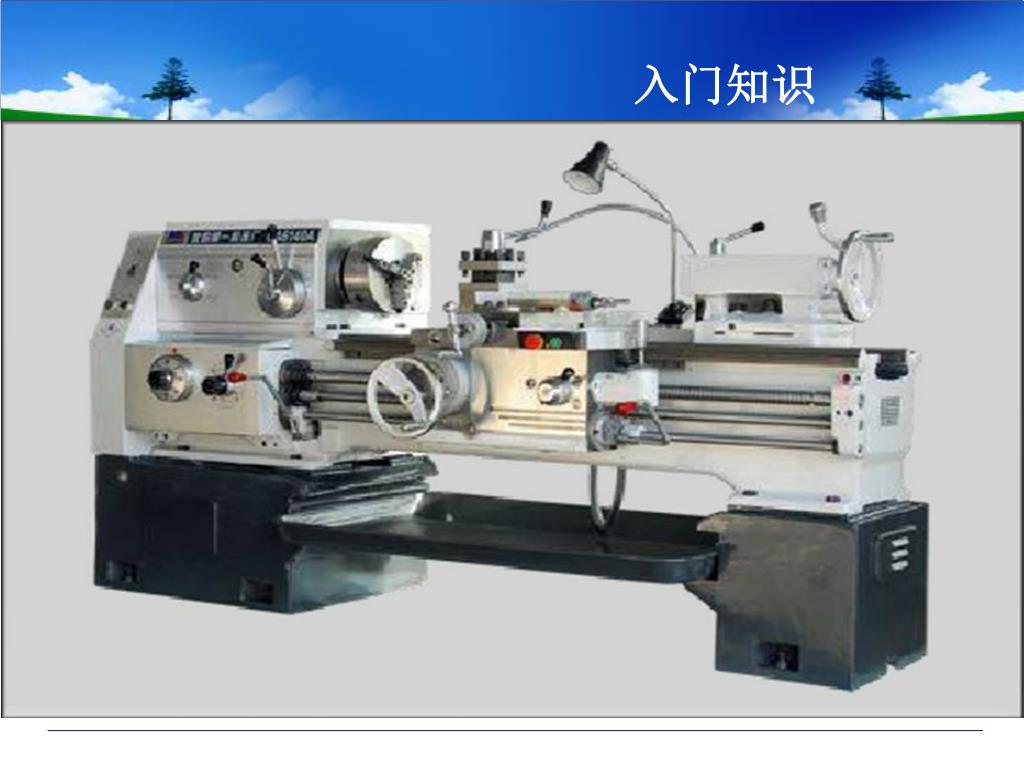

7. 入门知识

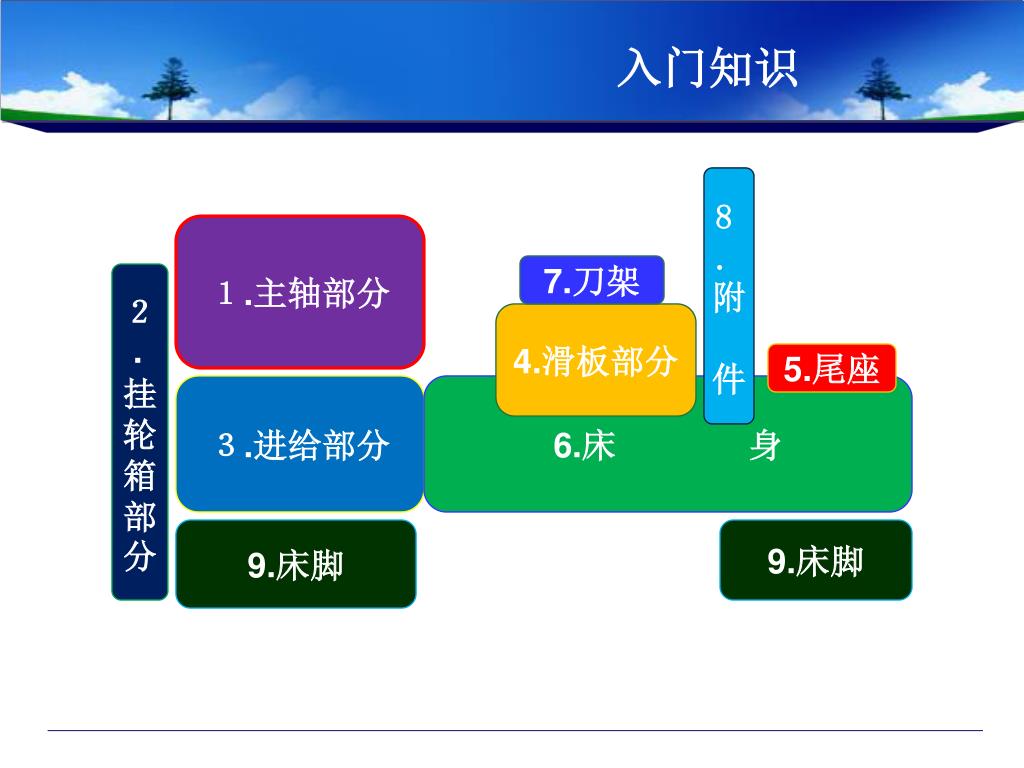

8. 入门知识 8 .附 件 １.主轴部分 7.刀架 ２.挂轮箱部分 4.滑板部分 5.尾座 ３.进给部分 6.床 身 9.床脚 9.床脚

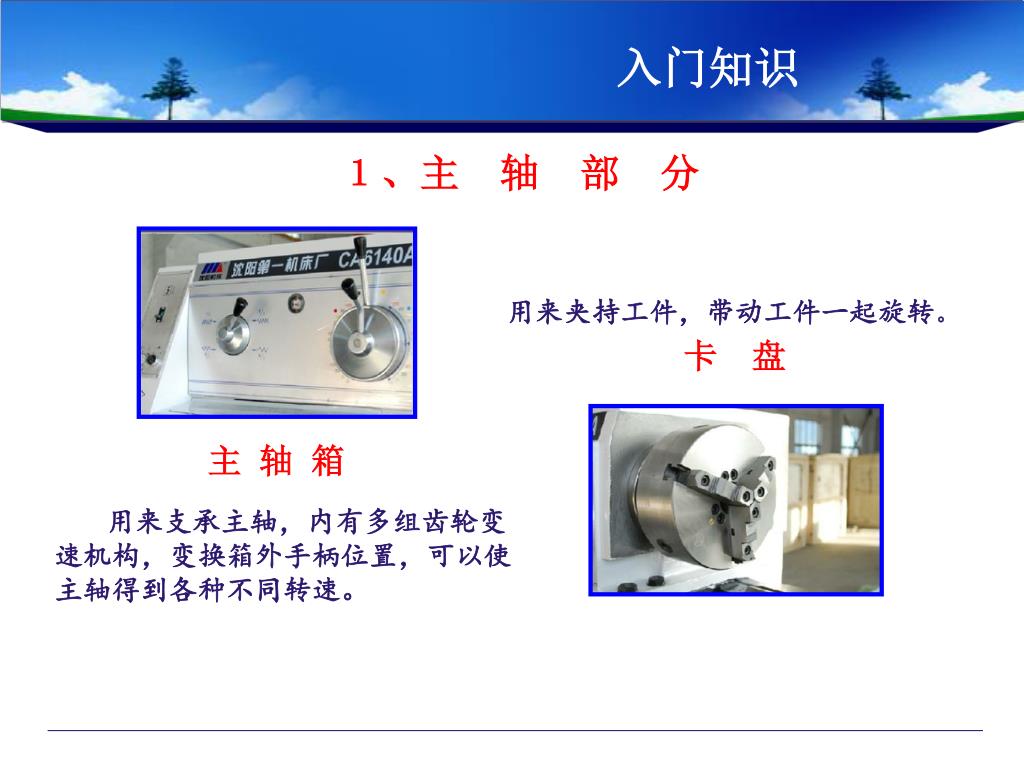

9. 入门知识 １、主　轴　部　分 用来夹持工件，带动工件一起旋转。 卡　盘 主 轴 箱 用来支承主轴，内有多组齿轮变速机构，变换箱外手柄位置，可以使主轴得到各种不同转速。

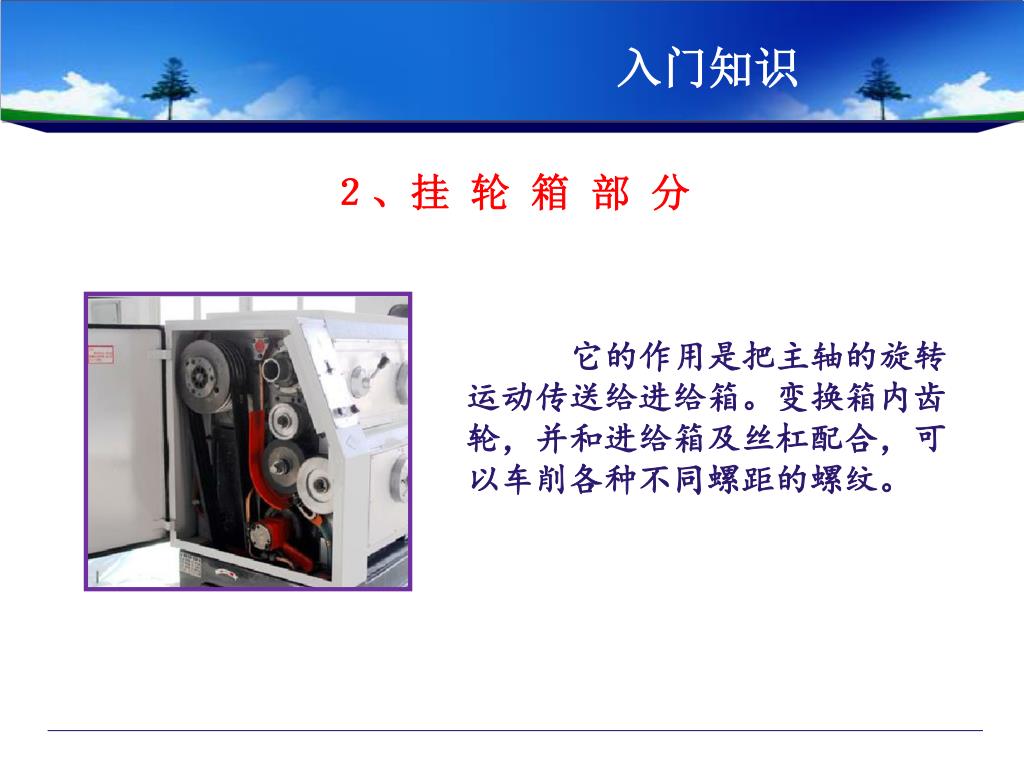

10. 入门知识 ２、挂 轮 箱 部 分 它的作用是把主轴的旋转运动传送给进给箱。变换箱内齿轮，并和进给箱及丝杠配合，可以车削各种不同螺距的螺纹。

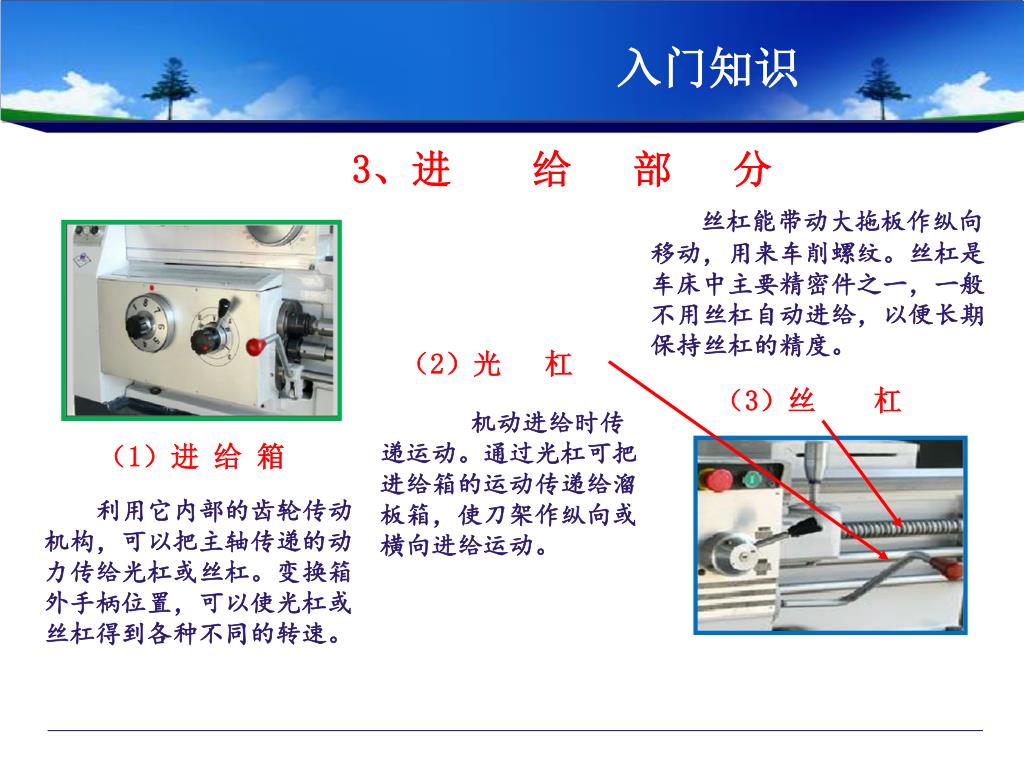

11. 入门知识 3、进 给 部 分 丝杠能带动大拖板作纵向移动，用来车削螺纹。丝杠是车床中主要精密件之一，一般不用丝杠自动进给，以便长期保持丝杠的精度。 （2）光 杠 （3）丝 杠 机动进给时传递运动。通过光杠可把进给箱的运动传递给溜板箱，使刀架作纵向或横向进给运动。 （1）进 给 箱 利用它内部的齿轮传动机构，可以把主轴传递的动力传给光杠或丝杠。变换箱外手柄位置，可以使光杠或丝杠得到各种不同的转速。

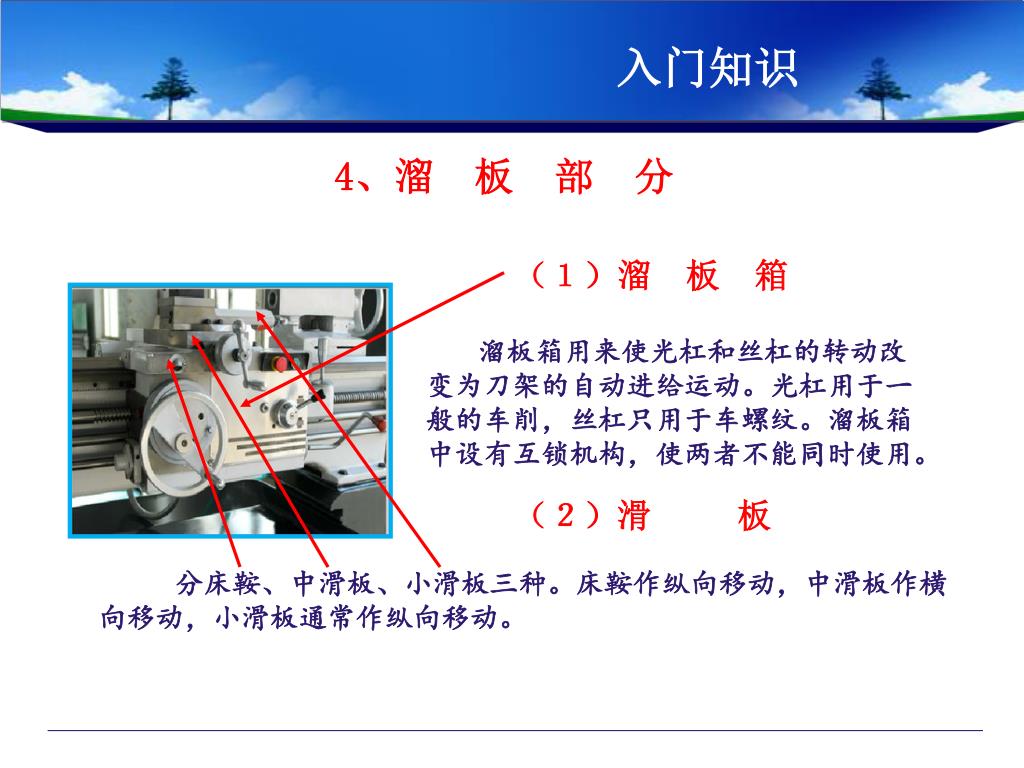

12. 入门知识 4、溜　板　部　分 （１）溜　板　箱 溜板箱用来使光杠和丝杠的转动改变为刀架的自动进给运动。光杠用于一般的车削，丝杠只用于车螺纹。溜板箱中设有互锁机构，使两者不能同时使用。 （２）滑　 板 分床鞍、中滑板、小滑板三种。床鞍作纵向移动，中滑板作横 向移动，小滑板通常作纵向移动。

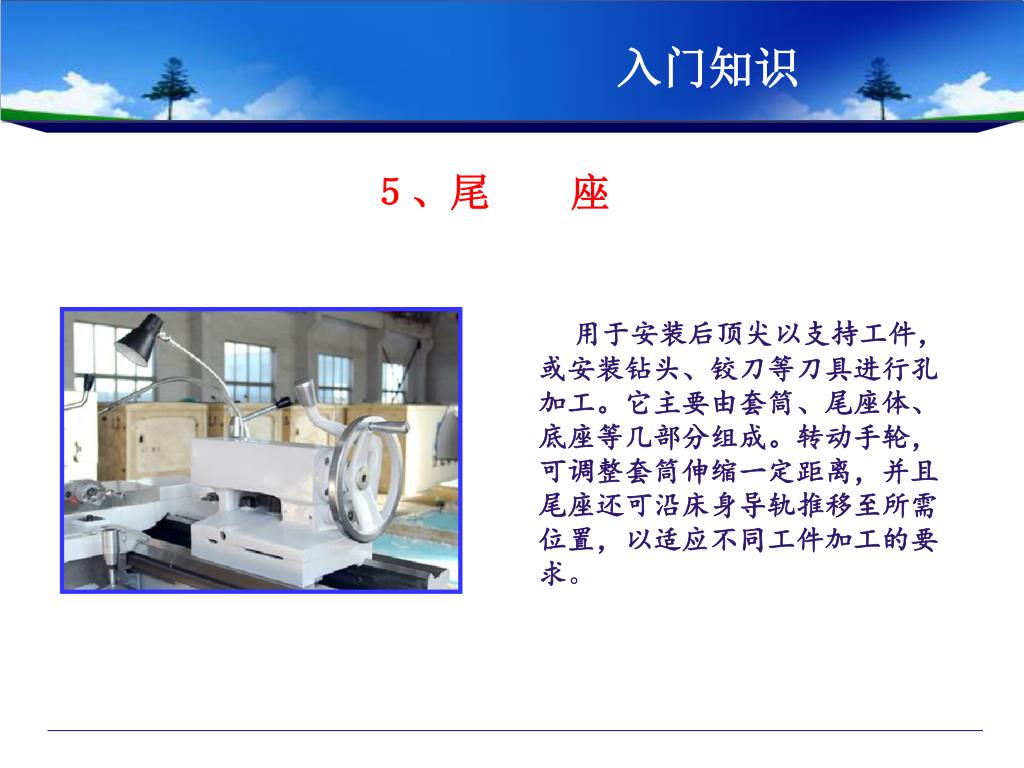

13. 入门知识 ５、尾　　座 用于安装后顶尖以支持工件，或安装钻头、铰刀等刀具进行孔加工。它主要由套筒、尾座体、底座等几部分组成。转动手轮，可调整套筒伸缩一定距离，并且尾座还可沿床身导轨推移至所需位置，以适应不同工件加工的要求。

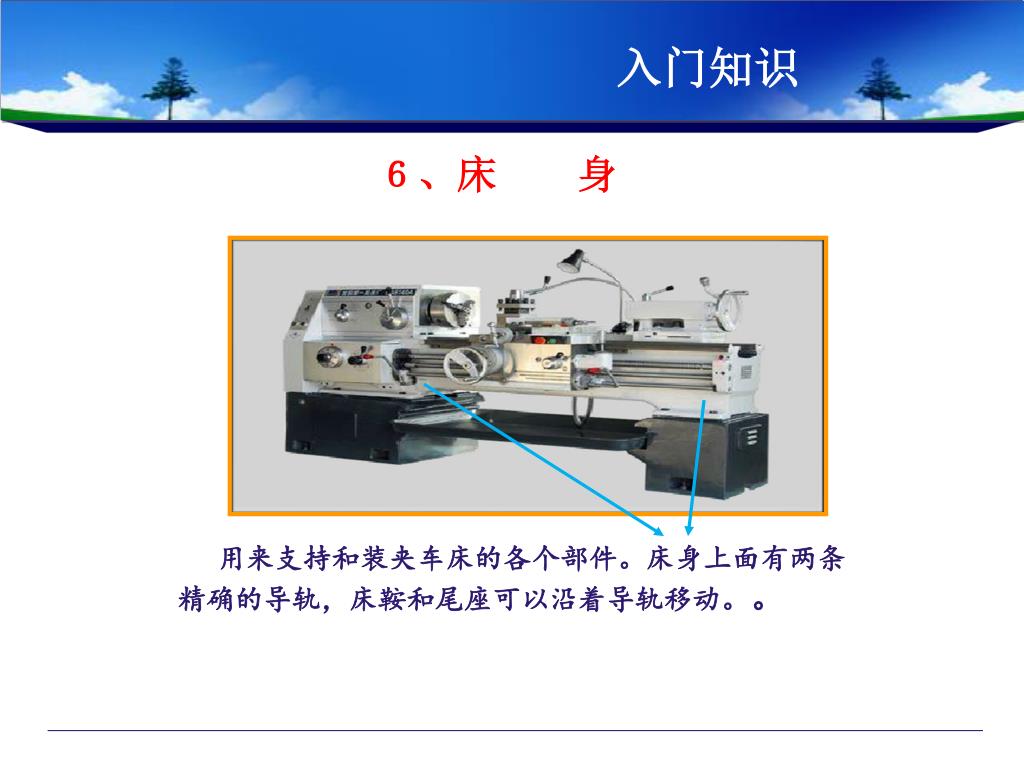

14. 入门知识 ６、床　　身 用来支持和装夹车床的各个部件。床身上面有两条 精确的导轨，床鞍和尾座可以沿着导轨移动。。

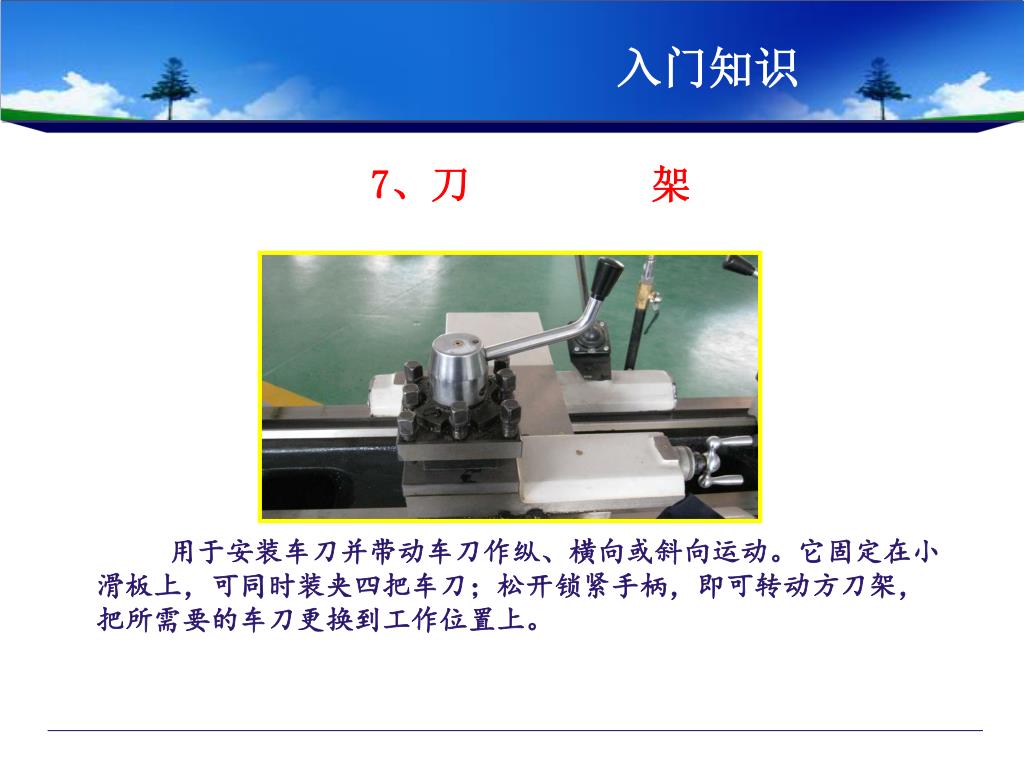

15. 入门知识 7、刀 架 用于安装车刀并带动车刀作纵、横向或斜向运动。它固定在小滑板上，可同时装夹四把车刀；松开锁紧手柄，即可转动方刀架，把所需要的车刀更换到工作位置上。

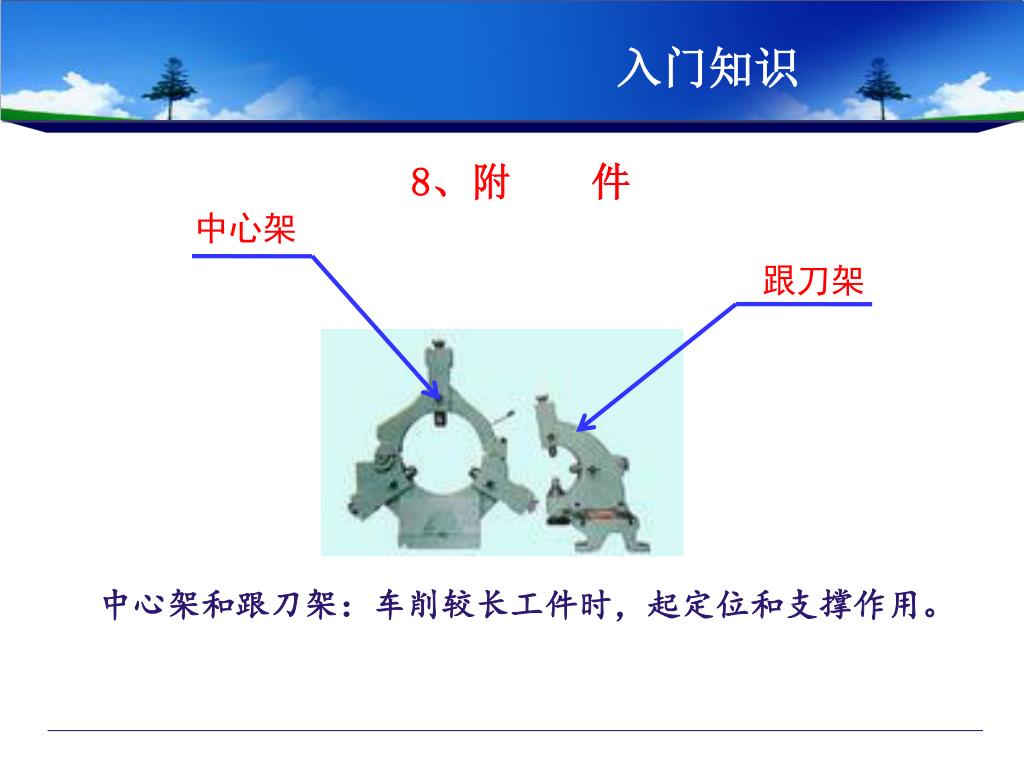

16. 入门知识 8、附　　件 中心架 跟刀架 中心架和跟刀架：车削较长工件时，起定位和支撑作用。

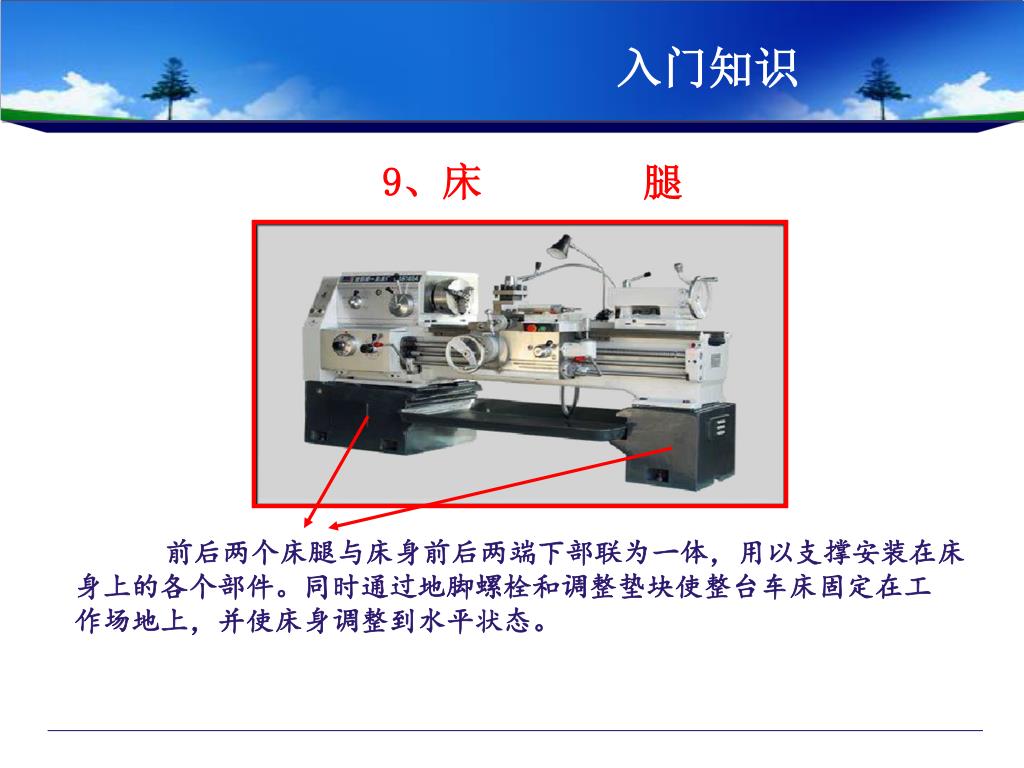

17. 入门知识 9、床 腿 前后两个床腿与床身前后两端下部联为一体，用以支撑安装在床 身上的各个部件。同时通过地脚螺栓和调整垫块使整台车床固定在工 作场地上，并使床身调整到水平状态。

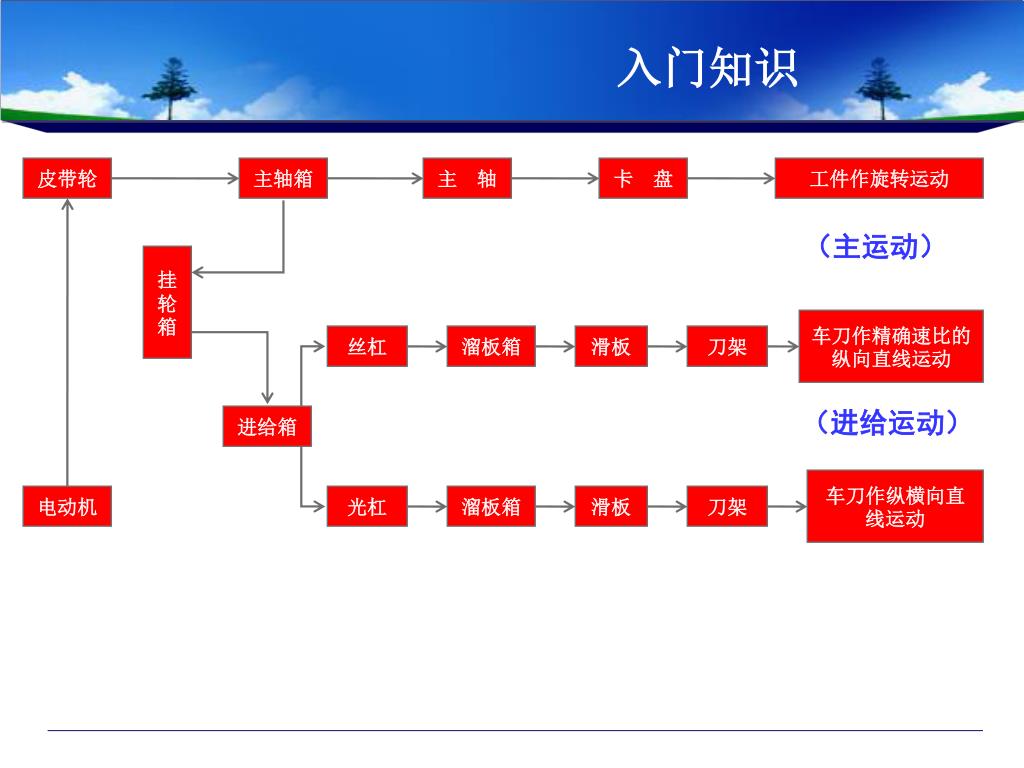

18. 入门知识 皮带轮 主轴箱 主　轴 卡　盘 工件作旋转运动 （主运动） 挂轮箱 车刀作精确速比的纵向直线运动 丝杠 溜板箱 滑板 刀架 （进给运动） 进给箱 车刀作纵横向直线运动 电动机 光杠 溜板箱 滑板 刀架

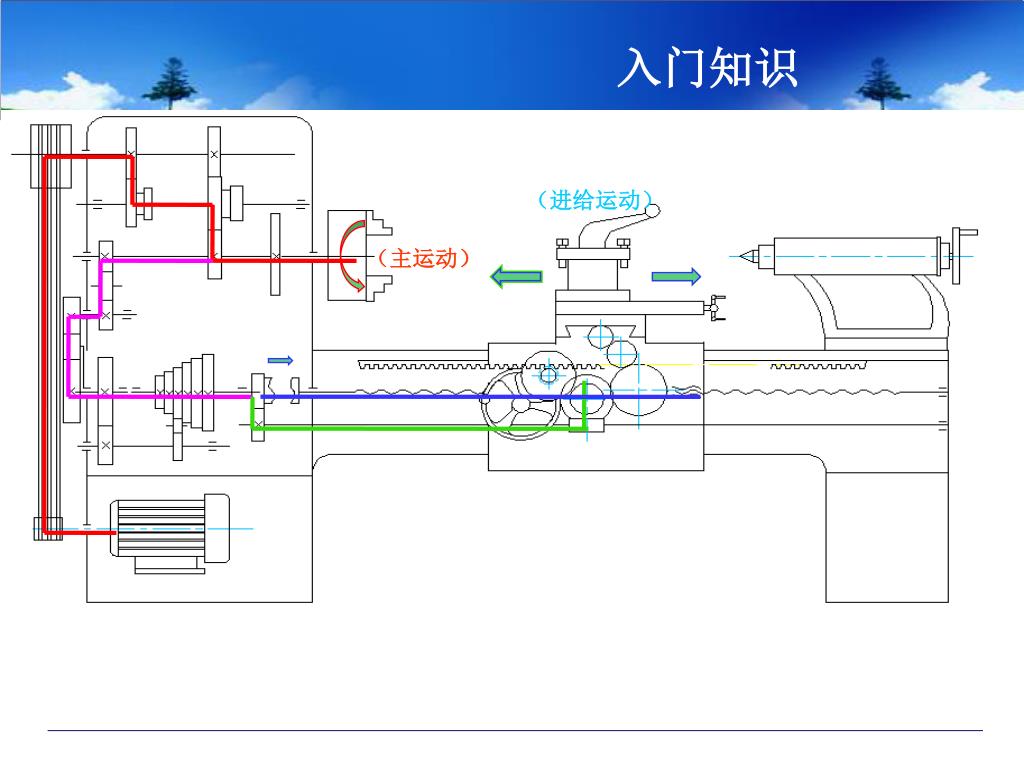

19. 入门知识 （进给运动） （主运动）

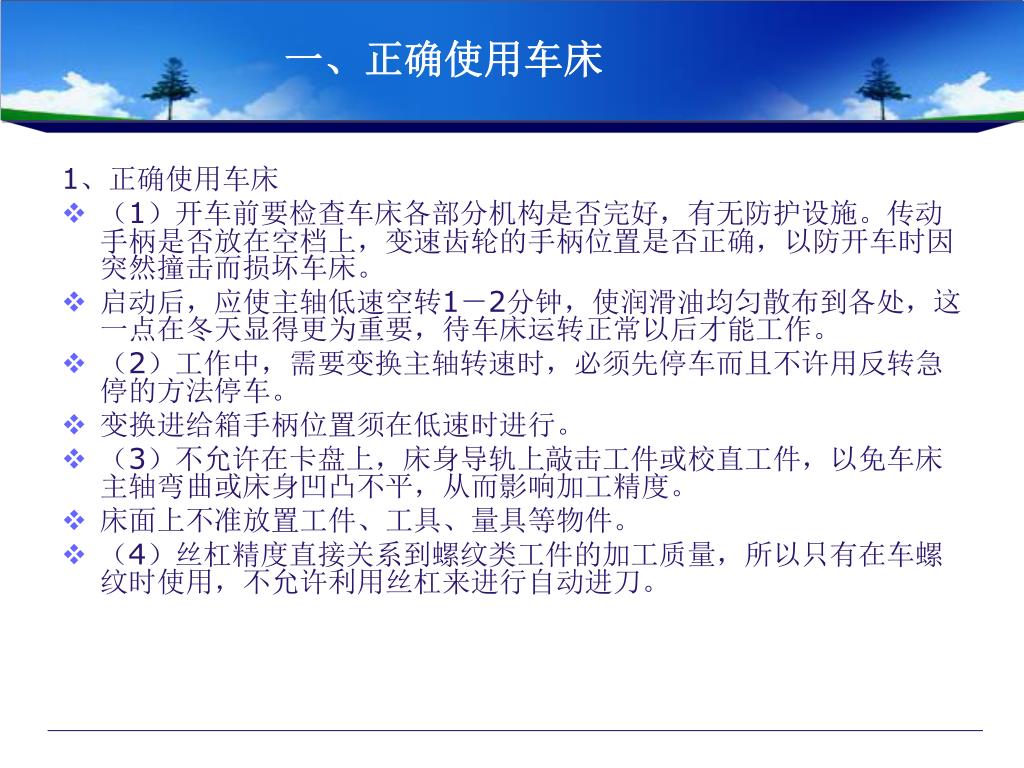

20. 一、正确使用车床 1、正确使用车床 • （1）开车前要检查车床各部分机构是否完好，有无防护设施。传动手柄是否放在空档上，变速齿轮的手柄位置是否正确，以防开车时因突然撞击而损坏车床。 • 启动后，应使主轴低速空转1－2分钟，使润滑油均匀散布到各处，这一点在冬天显得更为重要，待车床运转正常以后才能工作。 • （2）工作中，需要变换主轴转速时，必须先停车而且不许用反转急停的方法停车。 • 变换进给箱手柄位置须在低速时进行。 • （3）不允许在卡盘上，床身导轨上敲击工件或校直工件，以免车床主轴弯曲或床身凹凸不平，从而影响加工精度。 • 床面上不准放置工件、工具、量具等物件。 • （4）丝杠精度直接关系到螺纹类工件的加工质量，所以只有在车螺纹时使用，不允许利用丝杠来进行自动进刀。

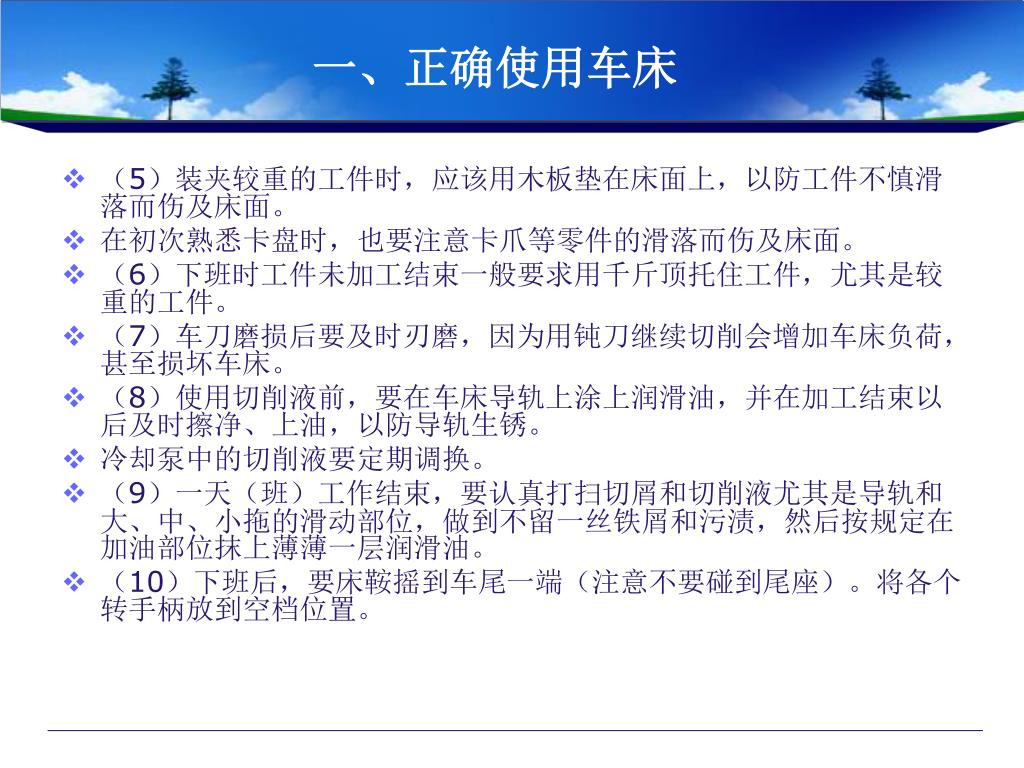

21. 一、正确使用车床 • （5）装夹较重的工件时，应该用木板垫在床面上，以防工件不慎滑落而伤及床面。 • 在初次熟悉卡盘时，也要注意卡爪等零件的滑落而伤及床面。 • （6）下班时工件未加工结束一般要求用千斤顶托住工件，尤其是较重的工件。 • （7）车刀磨损后要及时刃磨，因为用钝刀继续切削会增加车床负荷，甚至损坏车床。 • （8）使用切削液前，要在车床导轨上涂上润滑油，并在加工结束以后及时擦净、上油，以防导轨生锈。 • 冷却泵中的切削液要定期调换。 • （9）一天（班）工作结束，要认真打扫切屑和切削液尤其是导轨和大、中、小拖的滑动部位，做到不留一丝铁屑和污渍，然后按规定在加油部位抹上薄薄一层润滑油。 • （10）下班后，要床鞍摇到车尾一端（注意不要碰到尾座）。将各个转手柄放到空档位置。

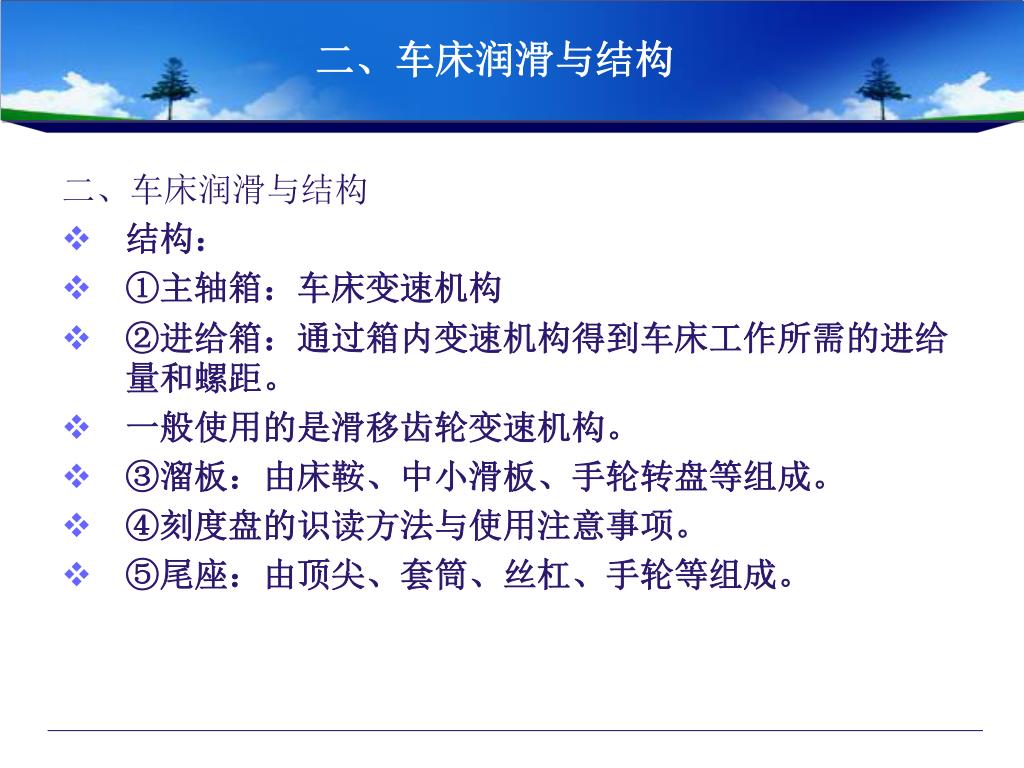

22. 二、车床润滑与结构 二、车床润滑与结构 • 结构： • ①主轴箱：车床变速机构 • ②进给箱：通过箱内变速机构得到车床工作所需的进给量和螺距。 • 一般使用的是滑移齿轮变速机构。 • ③溜板：由床鞍、中小滑板、手轮转盘等组成。 • ④刻度盘的识读方法与使用注意事项。 • ⑤尾座：由顶尖、套筒、丝杠、手轮等组成。

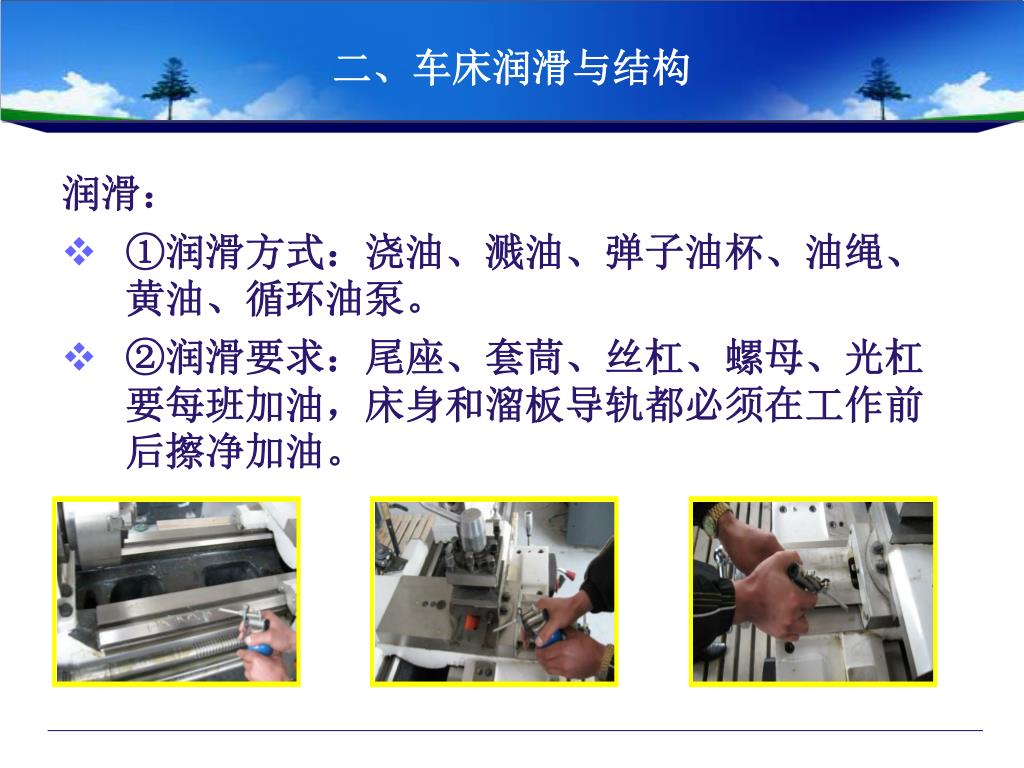

23. 二、车床润滑与结构 润滑： • ①润滑方式：浇油、溅油、弹子油杯、油绳、黄油、循环油泵。 • ②润滑要求：尾座、套茼、丝杠、螺母、光杠要每班加油，床身和溜板导轨都必须在工作前后擦净加油。

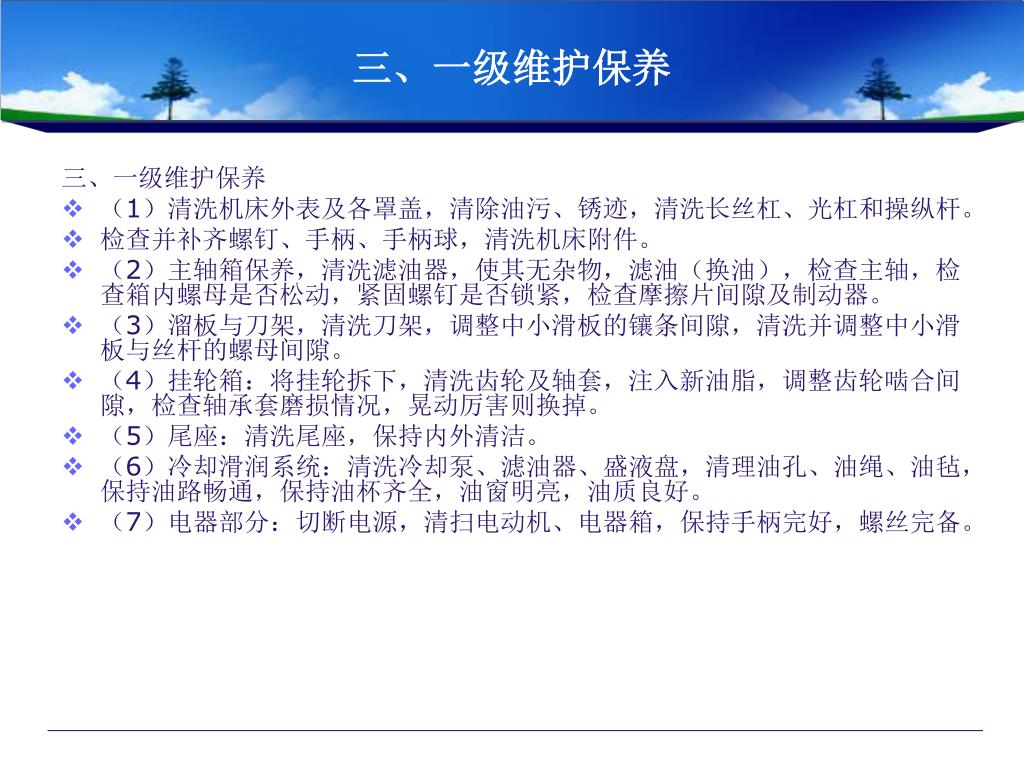

24. 三、一级维护保养 三、一级维护保养 • （1）清洗机床外表及各罩盖，清除油污、锈迹，清洗长丝杠、光杠和操纵杆。 • 检查并补齐螺钉、手柄、手柄球，清洗机床附件。 • （2）主轴箱保养，清洗滤油器，使其无杂物，滤油（换油），检查主轴，检查箱内螺母是否松动，紧固螺钉是否锁紧，检查摩擦片间隙及制动器。 • （3）溜板与刀架，清洗刀架，调整中小滑板的镶条间隙，清洗并调整中小滑板与丝杆的螺母间隙。 • （4）挂轮箱：将挂轮拆下，清洗齿轮及轴套，注入新油脂，调整齿轮啮合间隙，检查轴承套磨损情况，晃动厉害则换掉。 • （5）尾座：清洗尾座，保持内外清洁。 • （6）冷却滑润系统：清洗冷却泵、滤油器、盛液盘，清理油孔、油绳、油毡，保持油路畅通，保持油杯齐全，油窗明亮，油质良好。 • （7）电器部分：切断电源，清扫电动机、电器箱，保持手柄完好，螺丝完备。

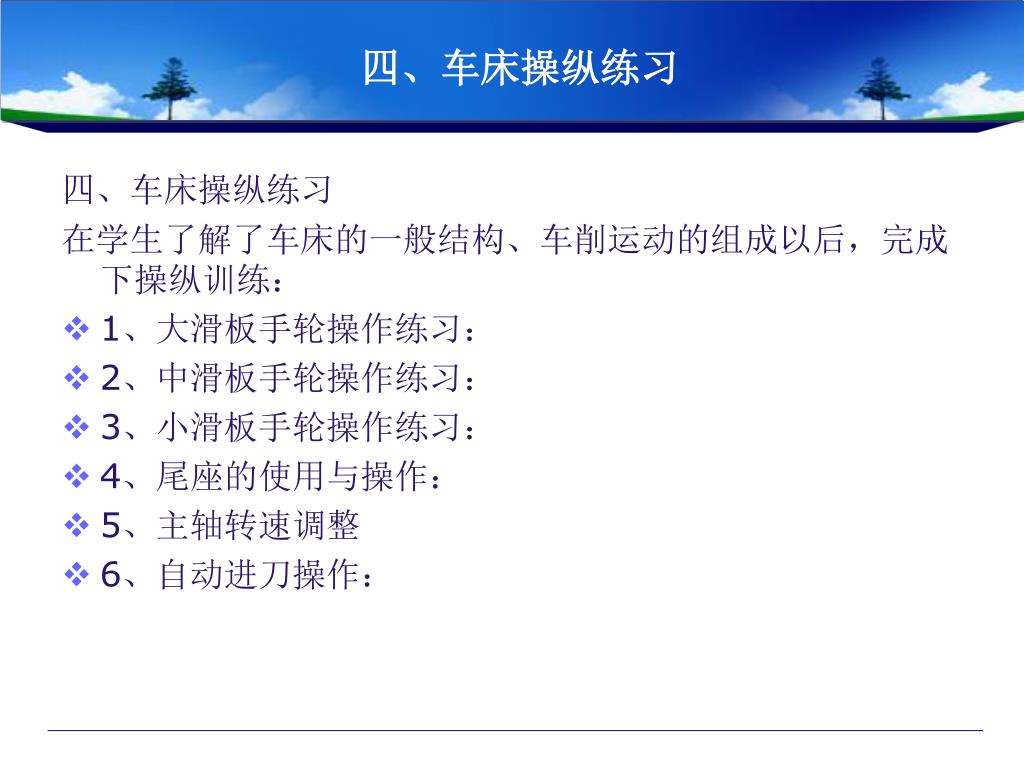

25. 四、车床操纵练习 四、车床操纵练习 在学生了解了车床的一般结构、车削运动的组成以后，完成下操纵训练： • 1、大滑板手轮操作练习： • 2、中滑板手轮操作练习： • 3、小滑板手轮操作练习： • 4、尾座的使用与操作： • 5、主轴转速调整 • 6、自动进刀操作：

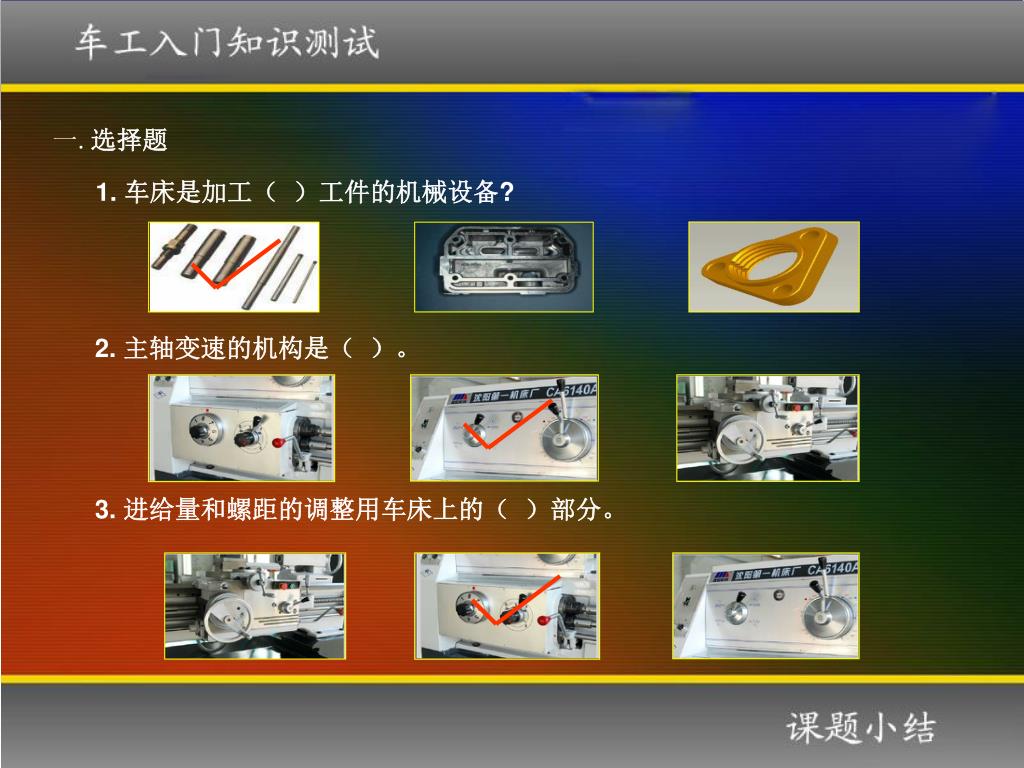

26. 一.选择题 1. 车床是加工（ ）工件的机械设备? 2. 主轴变速的机构是（ ）。 3. 进给量和螺距的调整用车床上的（ ）部分。

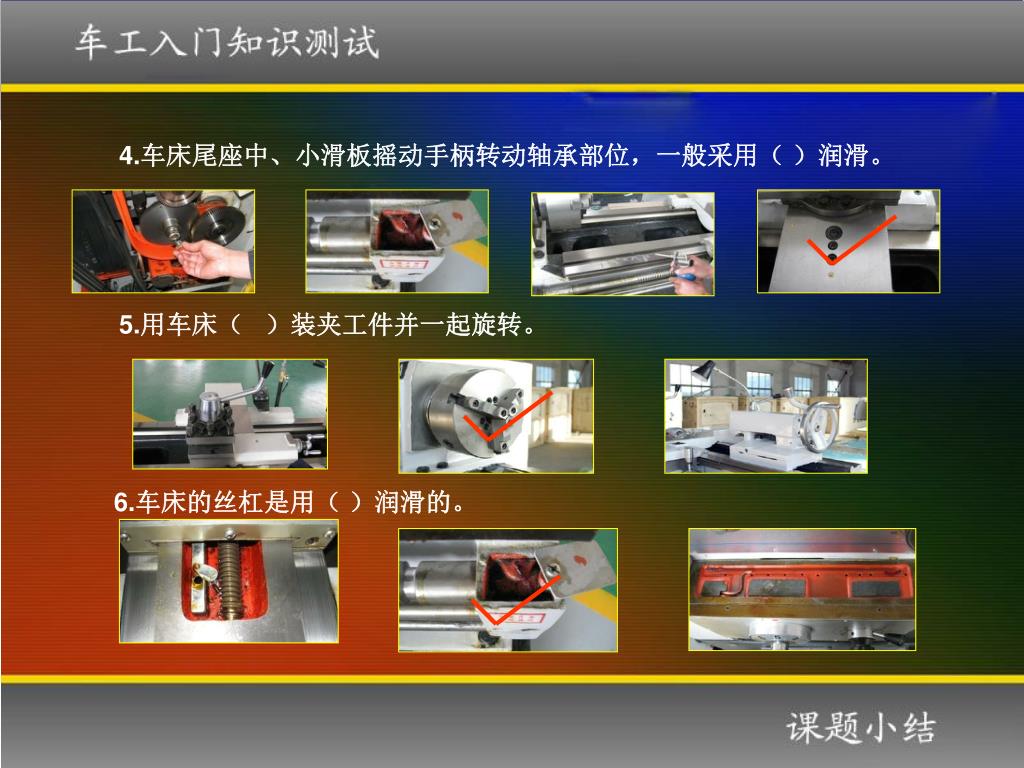

27. 4.车床尾座中、小滑板摇动手柄转动轴承部位，一般采用（ ）润滑。 5.用车床（ ）装夹工件并一起旋转。 6.车床的丝杠是用（ ）润滑的。

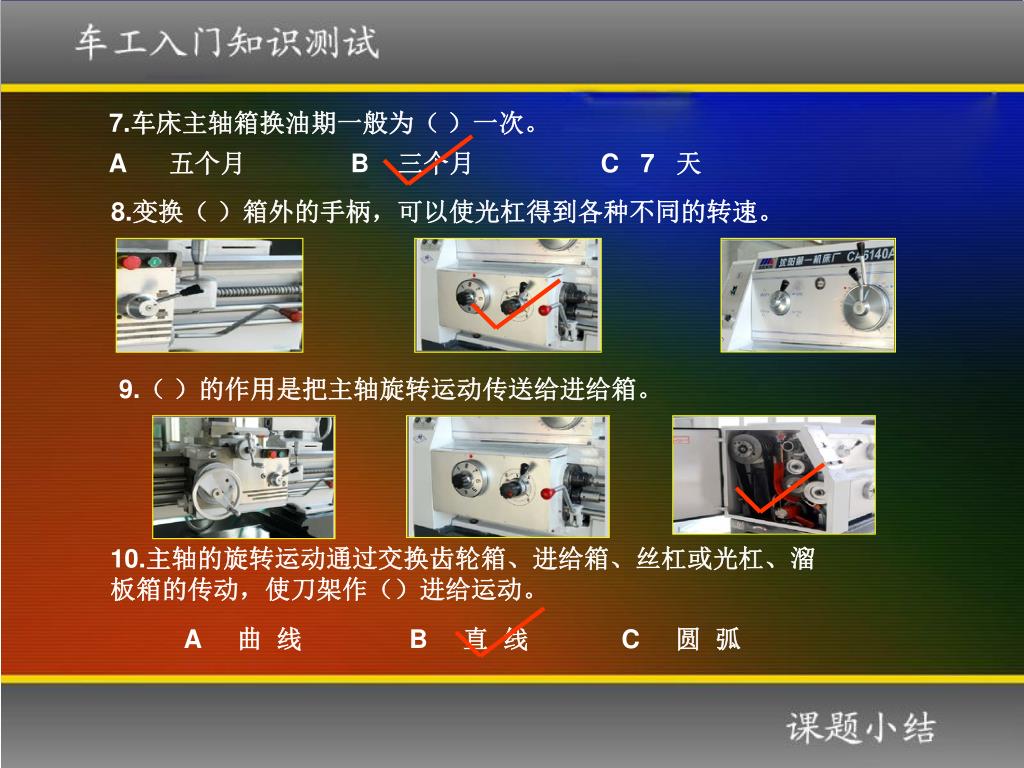

28. 7.车床主轴箱换油期一般为（ ）一次。 A 五个月 B 三个月 C 7 天 8.变换（ ）箱外的手柄，可以使光杠得到各种不同的转速。 9.（ ）的作用是把主轴旋转运动传送给进给箱。 10.主轴的旋转运动通过交换齿轮箱、进给箱、丝杠或光杠、溜 板箱的传动，使刀架作（）进给运动。 A 曲 线 B 直 线 C 圆 弧

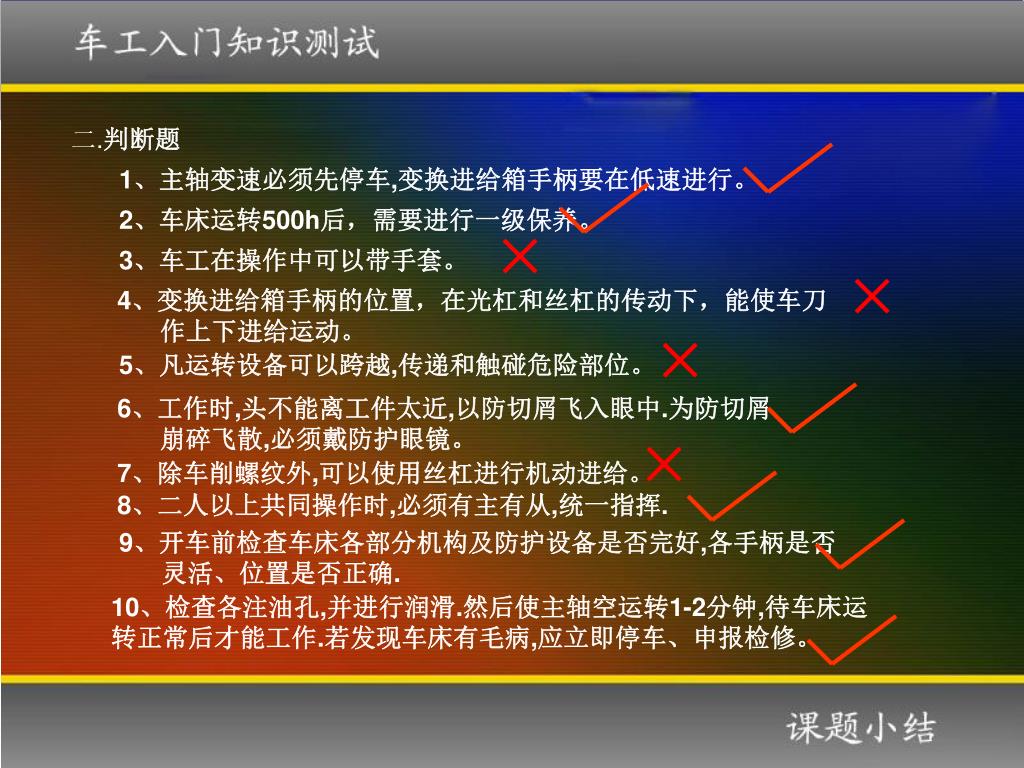

29. 二.判断题 1、主轴变速必须先停车,变换进给箱手柄要在低速进行。 2、车床运转500h后，需要进行一级保养。  3、车工在操作中可以带手套。 4、变换进给箱手柄的位置，在光杠和丝杠的传动下，能使车刀 作上下进给运动。 5、凡运转设备可以跨越,传递和触碰危险部位。 6、工作时,头不能离工件太近,以防切屑飞入眼中.为防切屑 崩碎飞散,必须戴防护眼镜。 7、除车削螺纹外,可以使用丝杠进行机动进给。 8、二人以上共同操作时,必须有主有从,统一指挥. 9、开车前检查车床各部分机构及防护设备是否完好,各手柄是否 灵活、位置是否正确. 10、检查各注油孔,并进行润滑.然后使主轴空运转1-2分钟,待车床运 转正常后才能工作.若发现车床有毛病,应立即停车、申报检修。
