  1. 高中物理教学 磁 感 应 强 度

  2. 2 磁感应强度

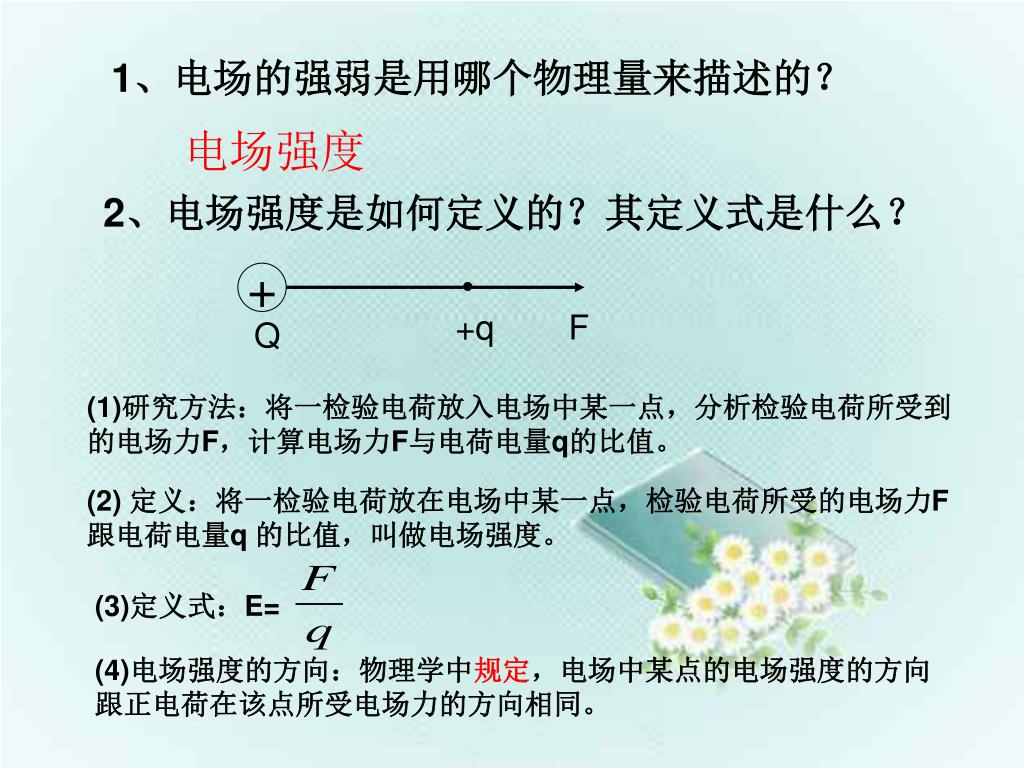

  3. 2、电场强度是如何定义的？其定义式是什么？2、电场强度是如何定义的？其定义式是什么？ + +q F Q (1)研究方法：将一检验电荷放入电场中某一点，分析检验电荷所受到的电场力F，计算电场力F与电荷电量q的比值。 (2) 定义：将一检验电荷放在电场中某一点，检验电荷所受的电场力F跟电荷电量q 的比值，叫做电场强度。 (3)定义式：E= (4)电场强度的方向：物理学中规定，电场中某点的电场强度的方向跟正电荷在该点所受电场力的方向相同。 1、电场的强弱是用哪个物理量来描述的？ 电场强度

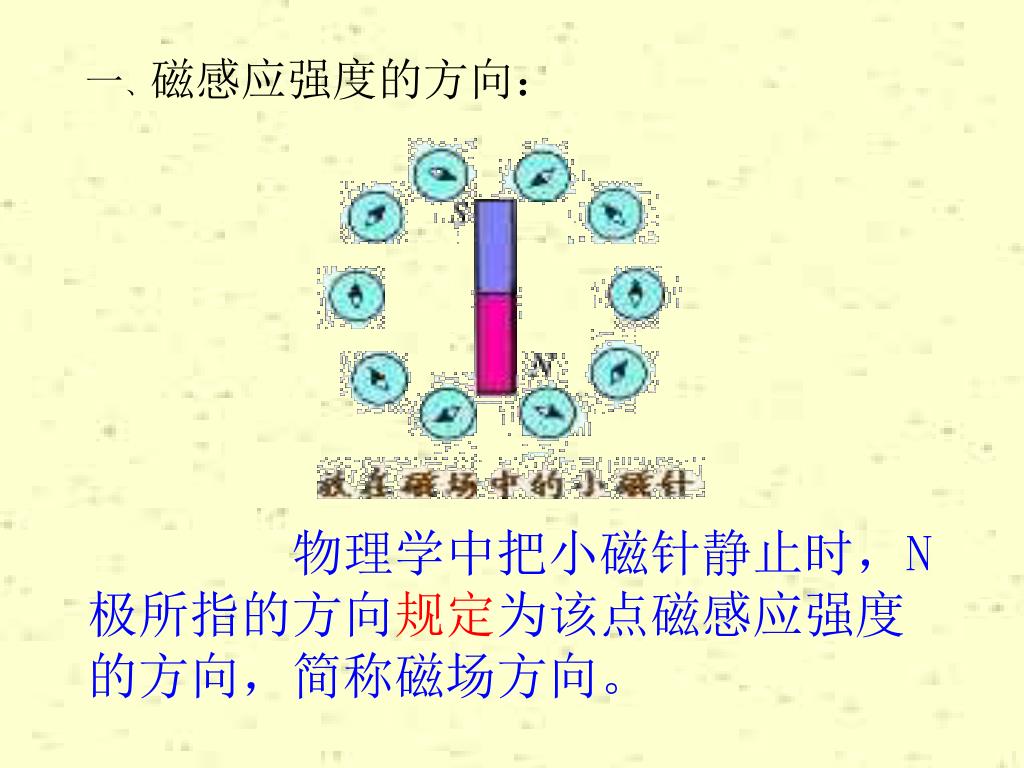

  4. 物理学中把小磁针静止时，N极所指的方向规定为该点磁感应强度的方向，简称磁场方向。物理学中把小磁针静止时，N极所指的方向规定为该点磁感应强度的方向，简称磁场方向。 一、磁感应强度的方向：

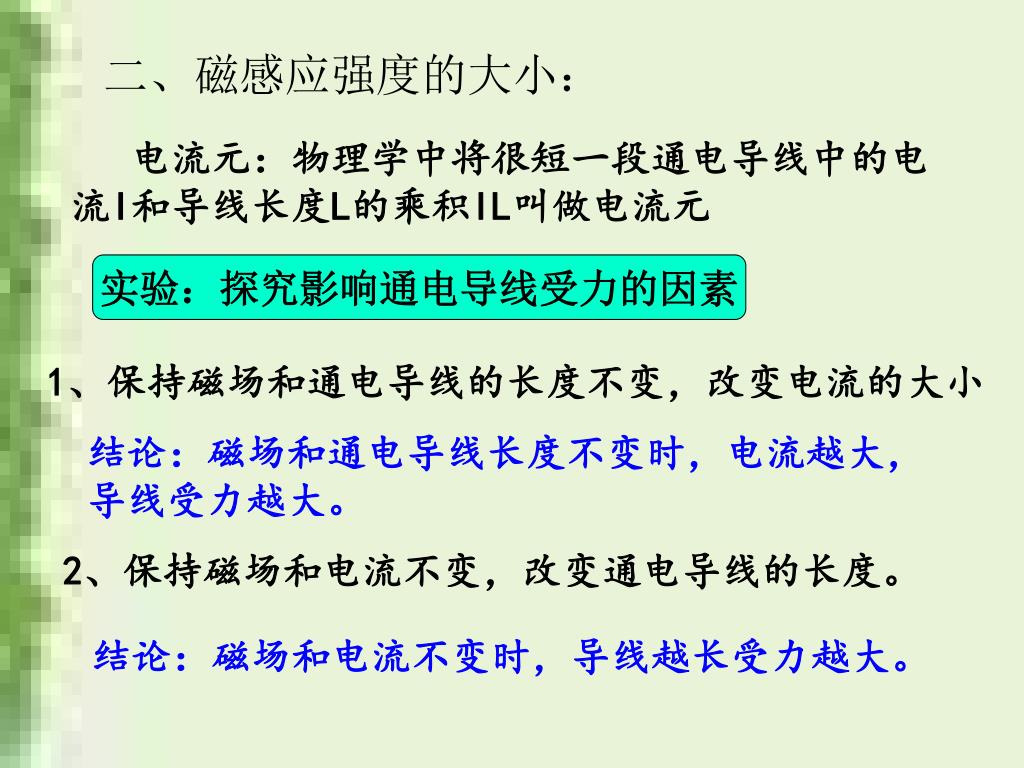

  5. 二、磁感应强度的大小： 电流元：物理学中将很短一段通电导线中的电流I和导线长度L的乘积IL叫做电流元 实验：探究影响通电导线受力的因素 1、保持磁场和通电导线的长度不变，改变电流的大小 结论：磁场和通电导线长度不变时，电流越大，导线受力越大。 2、保持磁场和电流不变，改变通电导线的长度。 结论：磁场和电流不变时，导线越长受力越大。

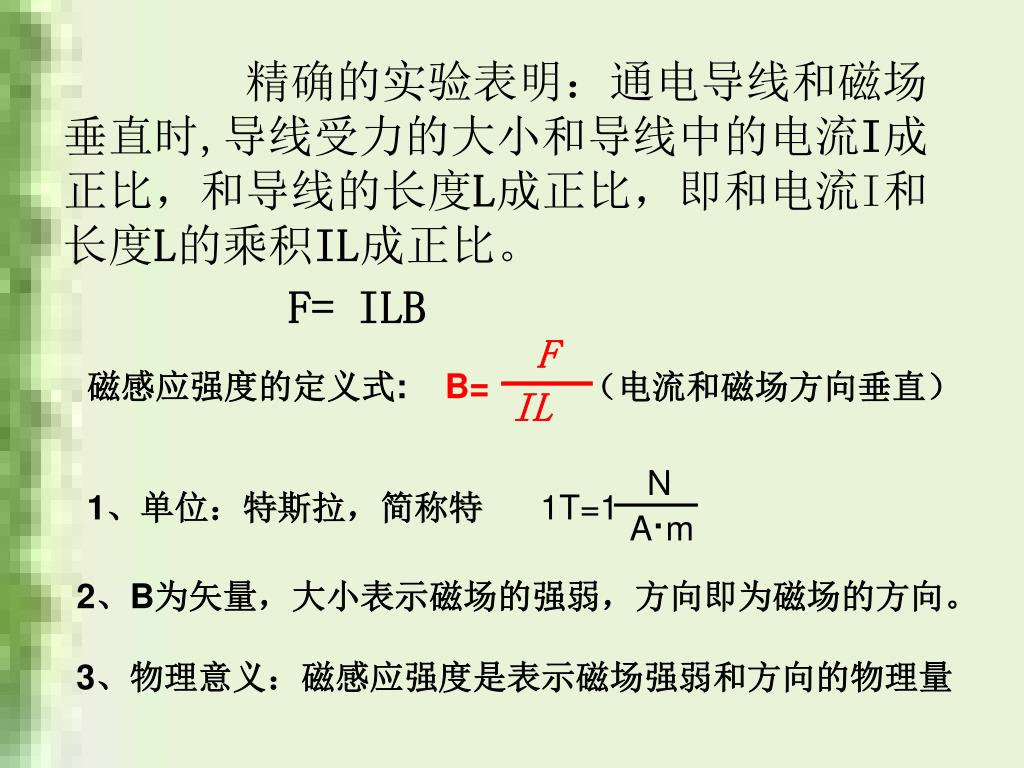

  6. F 磁感应强度的定义式: B= （电流和磁场方向垂直） IL 1、单位：特斯拉，简称特 N 1T=1 A·m 精确的实验表明：通电导线和磁场垂直时,导线受力的大小和导线中的电流I成正比，和导线的长度L成正比，即和电流I和长度L的乘积IL成正比。 F= ILB 2、B为矢量，大小表示磁场的强弱，方向即为磁场的方向。 3、物理意义：磁感应强度是表示磁场强弱和方向的物理量

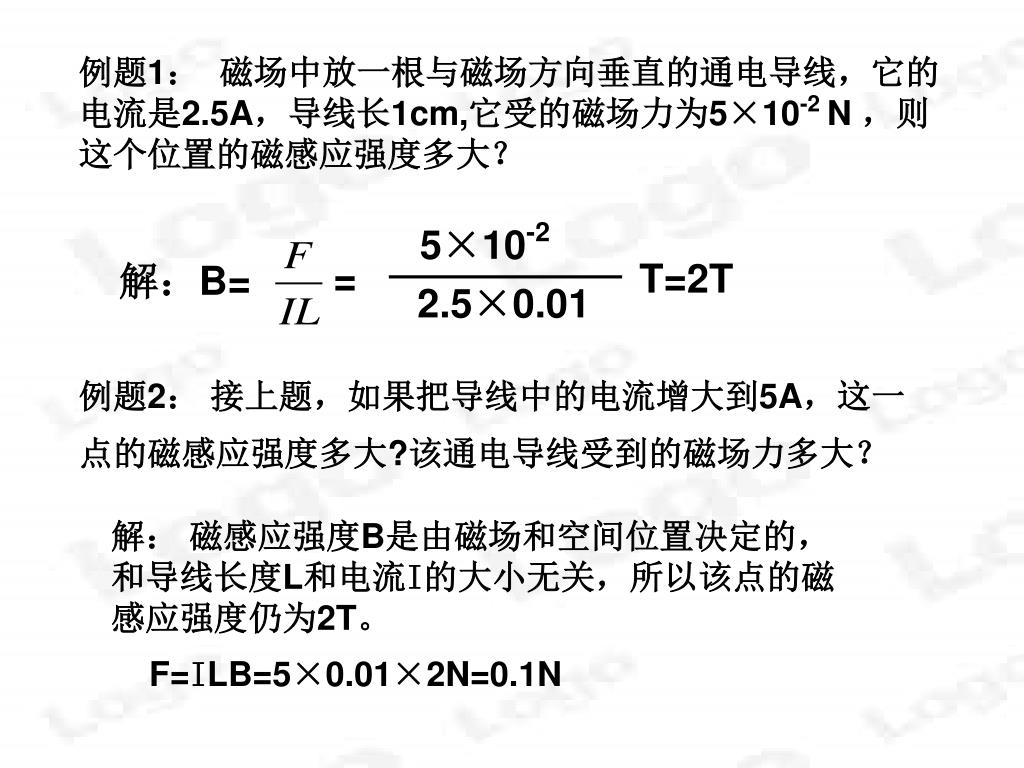

  7. 5×10-2 = T=2T 解：B= 2.5×0.01 解： 磁感应强度B是由磁场和空间位置决定的，和导线长度L和电流I的大小无关，所以该点的磁感应强度仍为2T。 F=ILB=5×0.01×2N=0.1N 例题1： 磁场中放一根与磁场方向垂直的通电导线，它的电流是2.5A，导线长1cm,它受的磁场力为5×10-2 N ，则这个位置的磁感应强度多大？ 例题2： 接上题，如果把导线中的电流增大到5A，这一点的磁感应强度多大?该通电导线受到的磁场力多大？

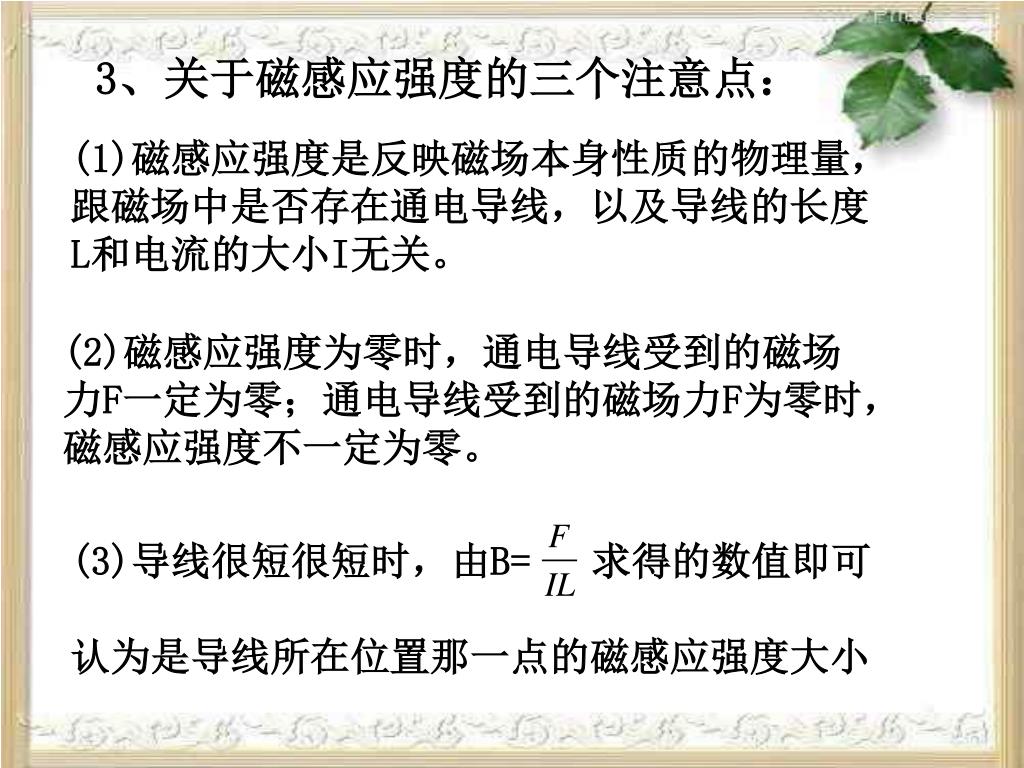

  8. (3)导线很短很短时，由B= 求得的数值即可 认为是导线所在位置那一点的磁感应强度大小 3、关于磁感应强度的三个注意点： (1)磁感应强度是反映磁场本身性质的物理量，跟磁场中是否存在通电导线，以及导线的长度L和电流的大小I无关。 (2)磁感应强度为零时，通电导线受到的磁场力F一定为零；通电导线受到的磁场力F为零时，磁感应强度不一定为零。

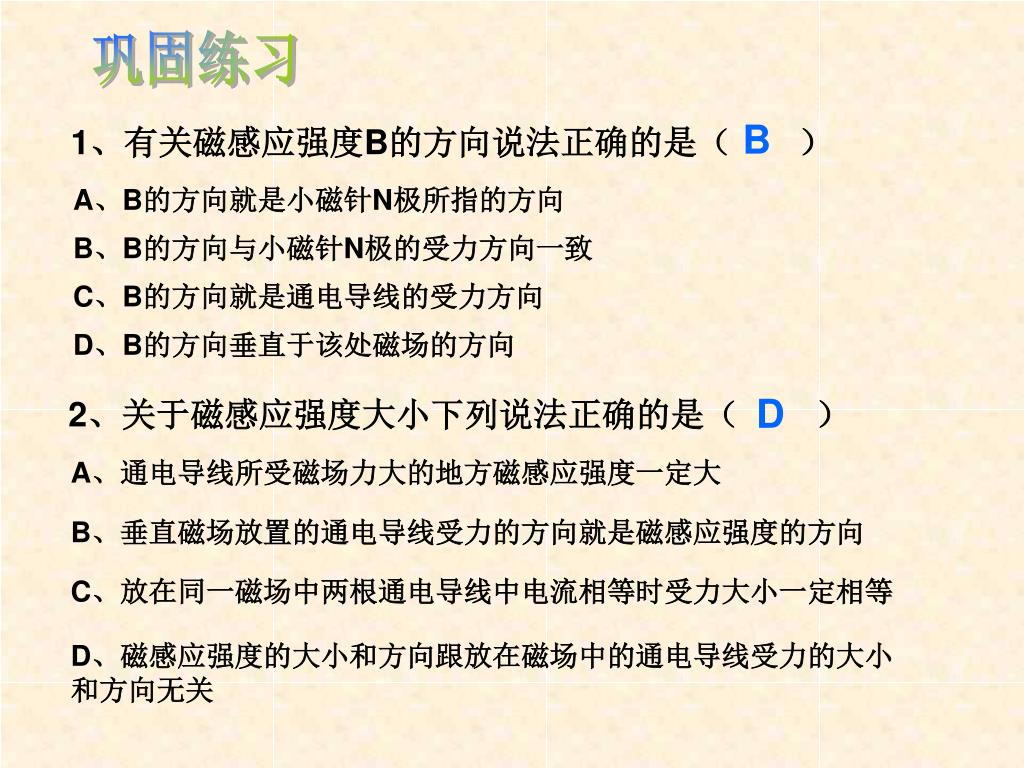

  9. 巩固练习 B 1、有关磁感应强度B的方向说法正确的是（ ） A、B的方向就是小磁针N极所指的方向 B、B的方向与小磁针N极的受力方向一致 C、B的方向就是通电导线的受力方向 D、B的方向垂直于该处磁场的方向 D 2、关于磁感应强度大小下列说法正确的是（ ） A、通电导线所受磁场力大的地方磁感应强度一定大 B、垂直磁场放置的通电导线受力的方向就是磁感应强度的方向 C、放在同一磁场中两根通电导线中电流相等时受力大小一定相等 D、磁感应强度的大小和方向跟放在磁场中的通电导线受力的大小和方向无关

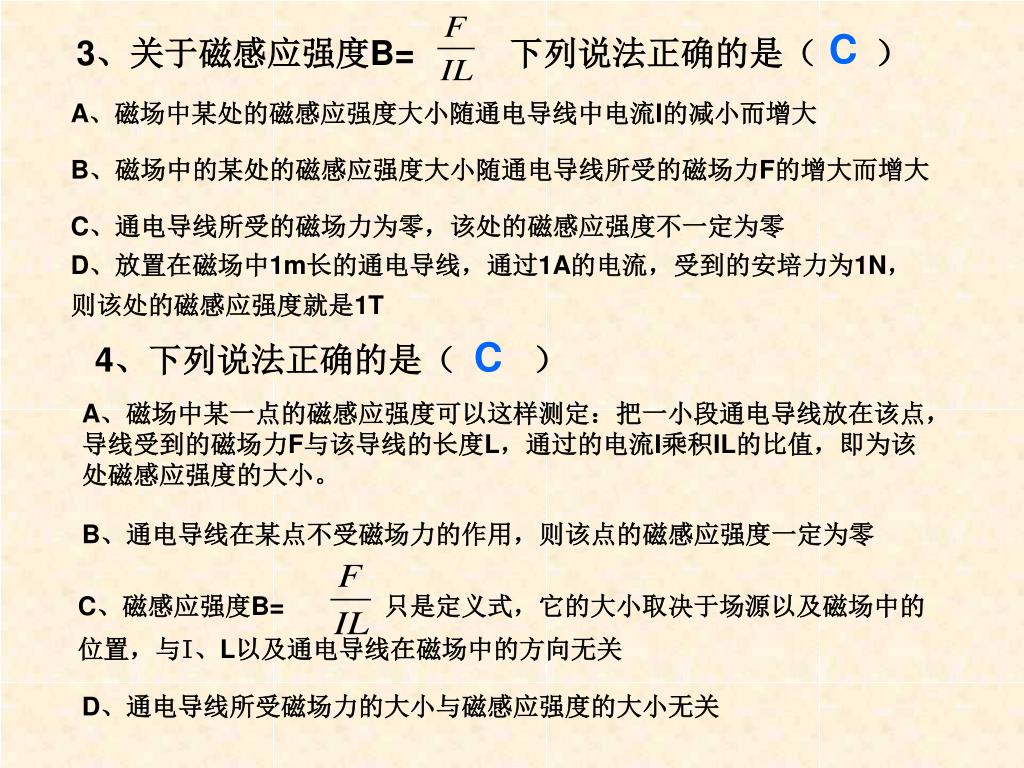

  10. C 3、关于磁感应强度B= 下列说法正确的是（ ） A、磁场中某处的磁感应强度大小随通电导线中电流I的减小而增大 B、磁场中的某处的磁感应强度大小随通电导线所受的磁场力F的增大而增大 C、通电导线所受的磁场力为零，该处的磁感应强度不一定为零 D、放置在磁场中1m长的通电导线，通过1A的电流，受到的安培力为1N，则该处的磁感应强度就是1T C 4、下列说法正确的是（ ） A、磁场中某一点的磁感应强度可以这样测定：把一小段通电导线放在该点，导线受到的磁场力F与该导线的长度L，通过的电流I乘积IL的比值，即为该处磁感应强度的大小。 B、通电导线在某点不受磁场力的作用，则该点的磁感应强度一定为零 C、磁感应强度B= 只是定义式，它的大小取决于场源以及磁场中的位置，与I、L以及通电导线在磁场中的方向无关 D、通电导线所受磁场力的大小与磁感应强度的大小无关

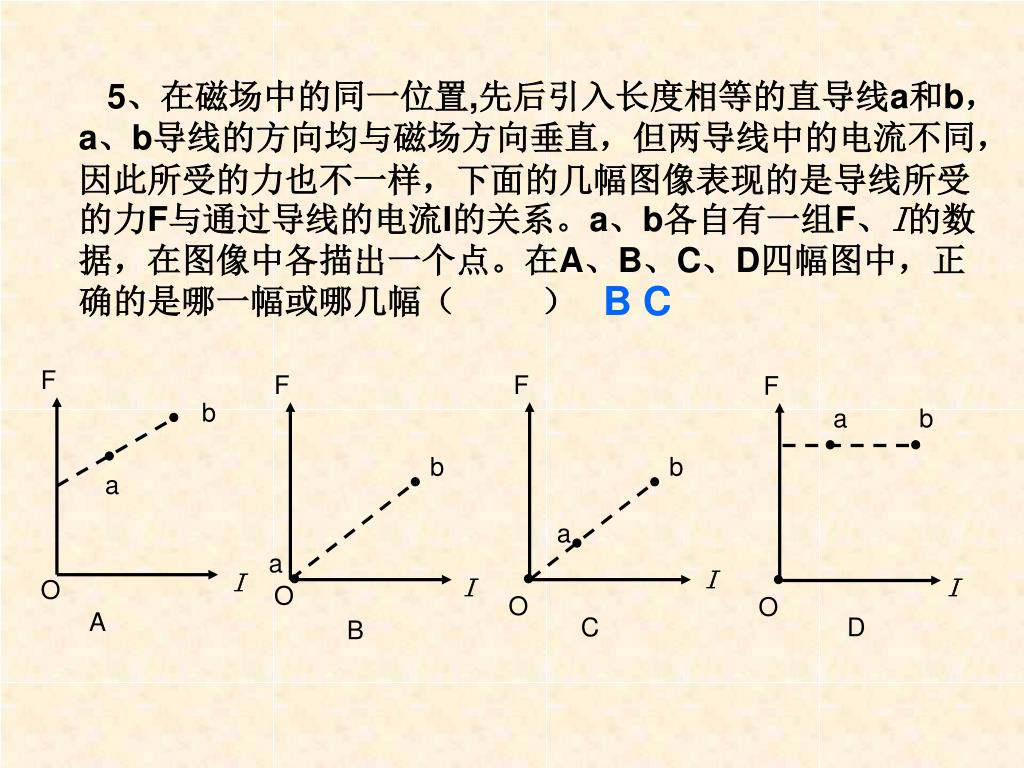

  11. 5、在磁场中的同一位置,先后引入长度相等的直导线a和b，a、b导线的方向均与磁场方向垂直，但两导线中的电流不同，因此所受的力也不一样，下面的几幅图像表现的是导线所受的力F与通过导线的电流I的关系。a、b各自有一组F、I的数据，在图像中各描出一个点。在A、B、C、D四幅图中，正确的是哪一幅或哪几幅（ ） B C F F F F b a b b b a a a I I I I O O O O A C D B

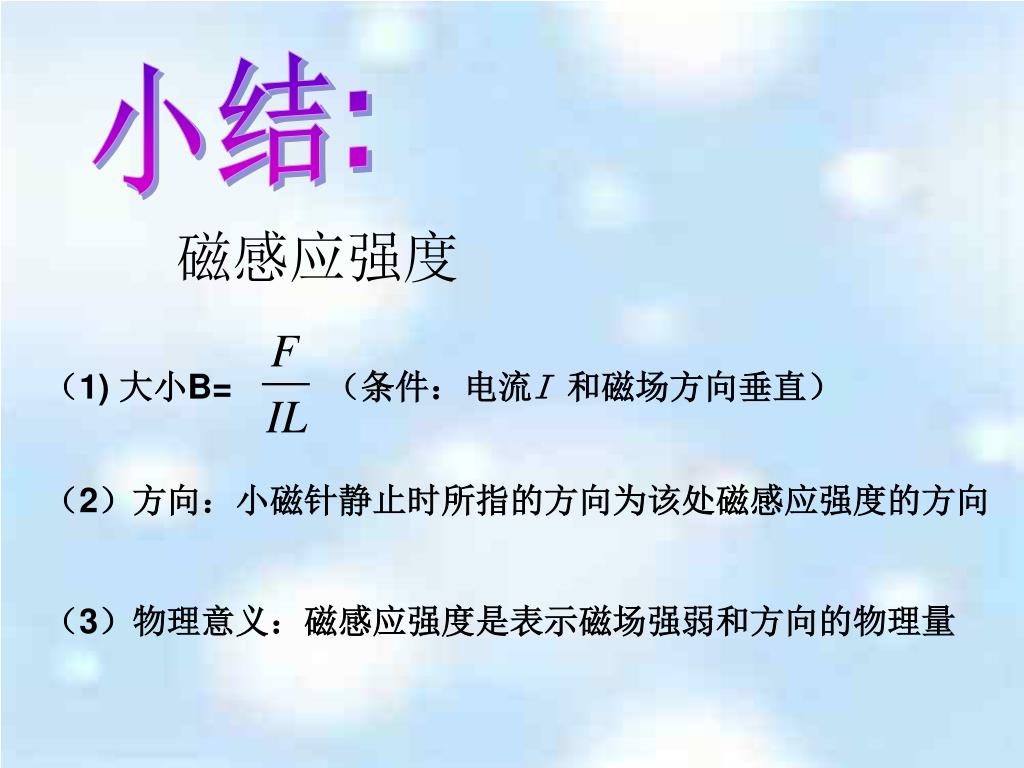

  12. 小结: 磁感应强度 （1) 大小B= （条件：电流I 和磁场方向垂直） （2）方向：小磁针静止时所指的方向为该处磁感应强度的方向 （3）物理意义：磁感应强度是表示磁场强弱和方向的物理量

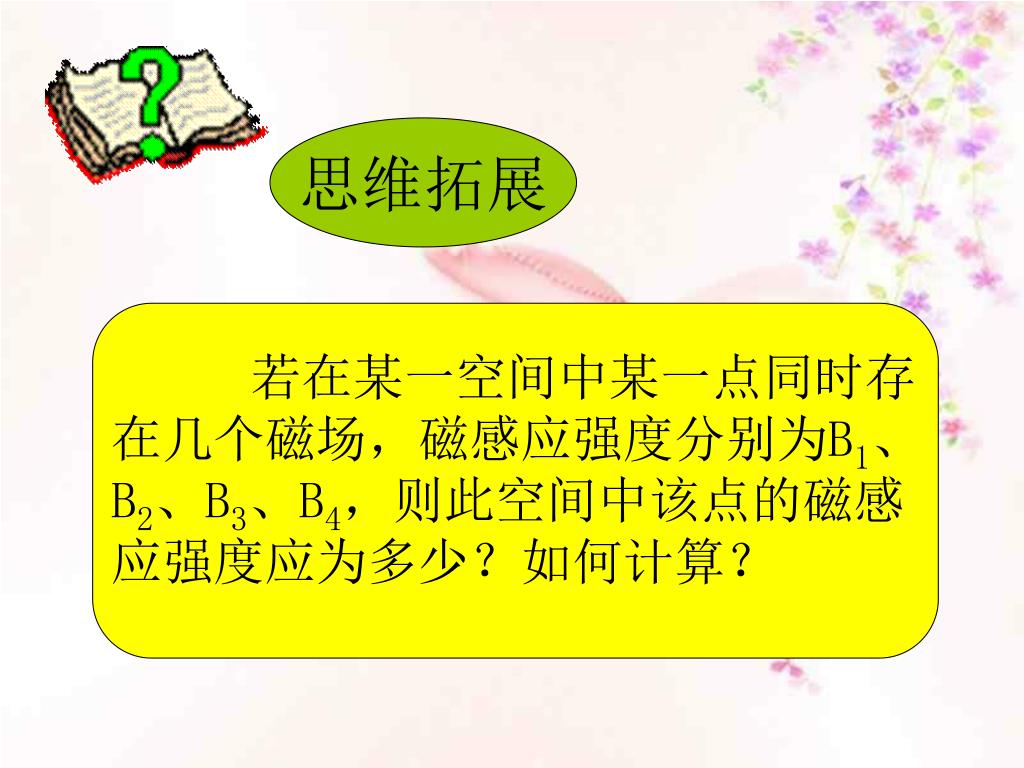

  13. 若在某一空间中某一点同时存在几个磁场，磁感应强度分别为B1、B2、B3、B4，则此空间中该点的磁感应强度应为多少？如何计算？若在某一空间中某一点同时存在几个磁场，磁感应强度分别为B1、B2、B3、B4，则此空间中该点的磁感应强度应为多少？如何计算？ 思维拓展
