古代机械探胜

古代机械探胜. —— 之水车篇. 辉煌 的历史. 指南车. 候风地动仪. 备物致用，立成器以为天下利，莫大乎圣人。. —— 易经. 水车系统结构. 水车. 碓. 磨. 风箱. 动力系统设计一. 由流体力学理论得：. 桨叶入水面内单位长度上受的力. 水车的受力分析. D=. 力 F=. 力矩 M=. 总力矩为： 3805.8 N.M. 动力系统设计二. 设计参数及制图. 桨叶 12 页， 长 1.6 米， 宽 0.4 米， 厚 0.03 米， 材质为水曲柳。. 叶轮. 动力系统设计三. 桨叶强度校核.

lei
Download Presentation

古代机械探胜

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 古代机械探胜 ——之水车篇

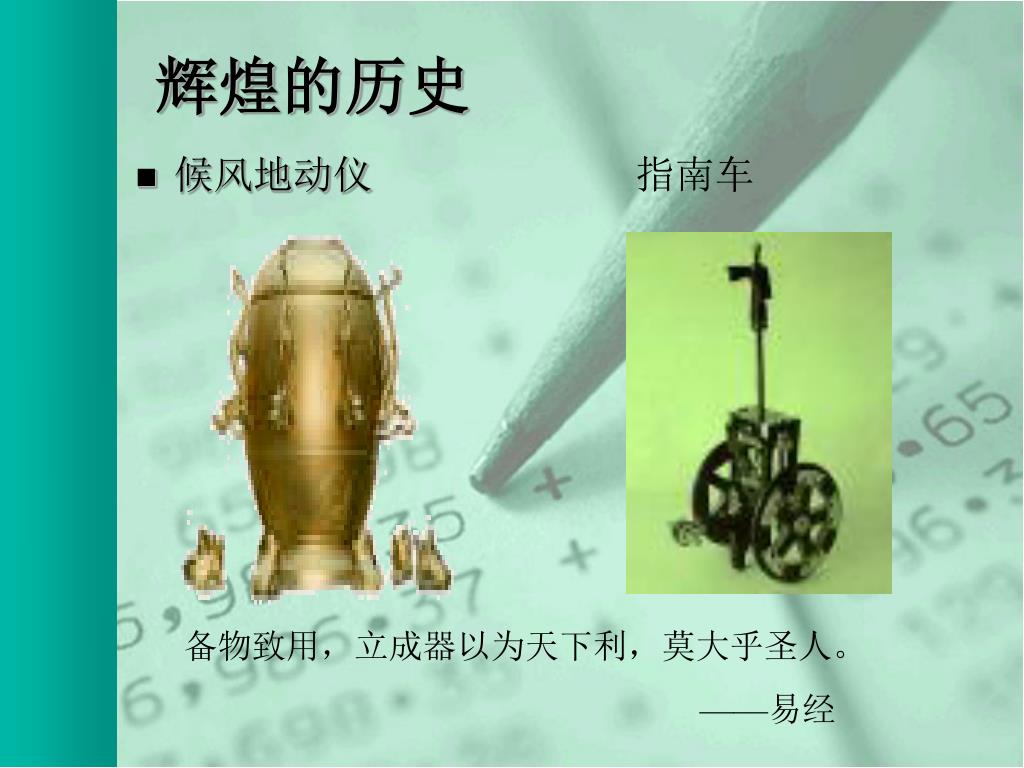

  2. 辉煌的历史 指南车 • 候风地动仪 备物致用，立成器以为天下利，莫大乎圣人。 ——易经

  3. 水车系统结构 • 水车 碓

  4. 磨 风箱

  5. 动力系统设计一 由流体力学理论得： 桨叶入水面内单位长度上受的力 • 水车的受力分析 D= 力 F= 力矩 M= 总力矩为：3805.8 N.M

  6. 动力系统设计二 • 设计参数及制图 桨叶12页， 长1.6米， 宽0.4米， 厚0.03米， 材质为水曲柳。

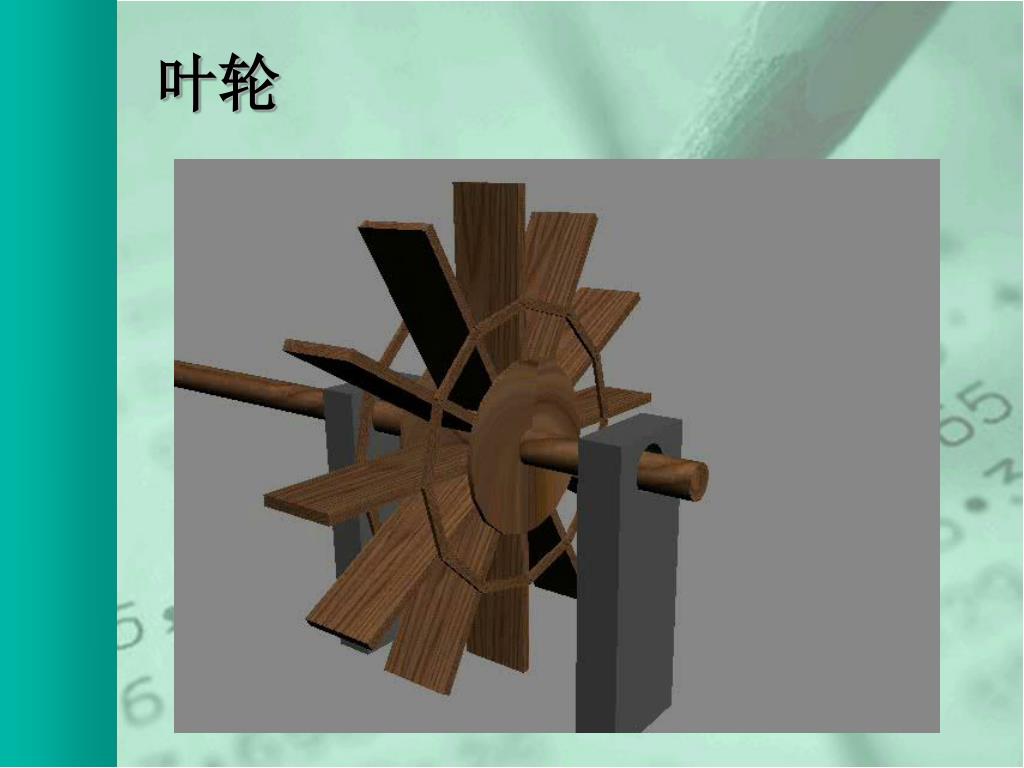

  7. 叶轮

  8. 动力系统设计三 • 桨叶强度校核 最大弯矩在叶片根部产生：M=2173.8 N.M

  9. 动力系统设计三 在叶片上的最大弯曲切应力 • 桨叶强度校核 所以叶片安全。

  10. 传动系统设计——齿轮 • 渐开线齿轮特性 1.传动比恒定。 2.中心距的变动不影响传动比。 3.啮合线为过节点的直线。

  11. 传动系统设计——齿轮 Fn为啮合力，则有； • 圆锥齿轮的受力分析

  12. 传动系统设计——齿轮 啮合力Fn的分力在齿根处产生的最大压应力 • 齿根应力计算 由齿轮的有关理论得 YFa,YSa是齿型系数，m是齿轮模数，Z是齿数，u是传动比，T1是传动力矩

  13. 传动系统设计——齿轮 • 齿轮强度校核 =2.0678MPa《 =32.144MPa 所以齿轮安全

  14. 传动系统设计——传动轴 • 主轴设计参数

  15. 传动系统设计－传动轴 • 主轴的内力图 主轴扭距图 主轴轴力图

  16. 传动系统设计——传动轴 • 主轴强度校核 所以主轴安全

  17. 传动系统设计——传动轴 • 副轴设计参数

  18. 传动系统设计－传动轴 • 副轴内力图 弯矩图My 弯矩图Mz

  19. 传动系统设计－传动轴 • 副轴危险点分析 易知，Mz和My的合力矩M的方向与副轴截面的交点就是承受力矩最大的点，所以是危险点。

  20. 传动系统设计——传动轴 • 副轴强度校核 所以副轴安全

  21. 负载介绍——碓 • 碓的结构

  22. 负载介绍——碓 • 碓的功率计算

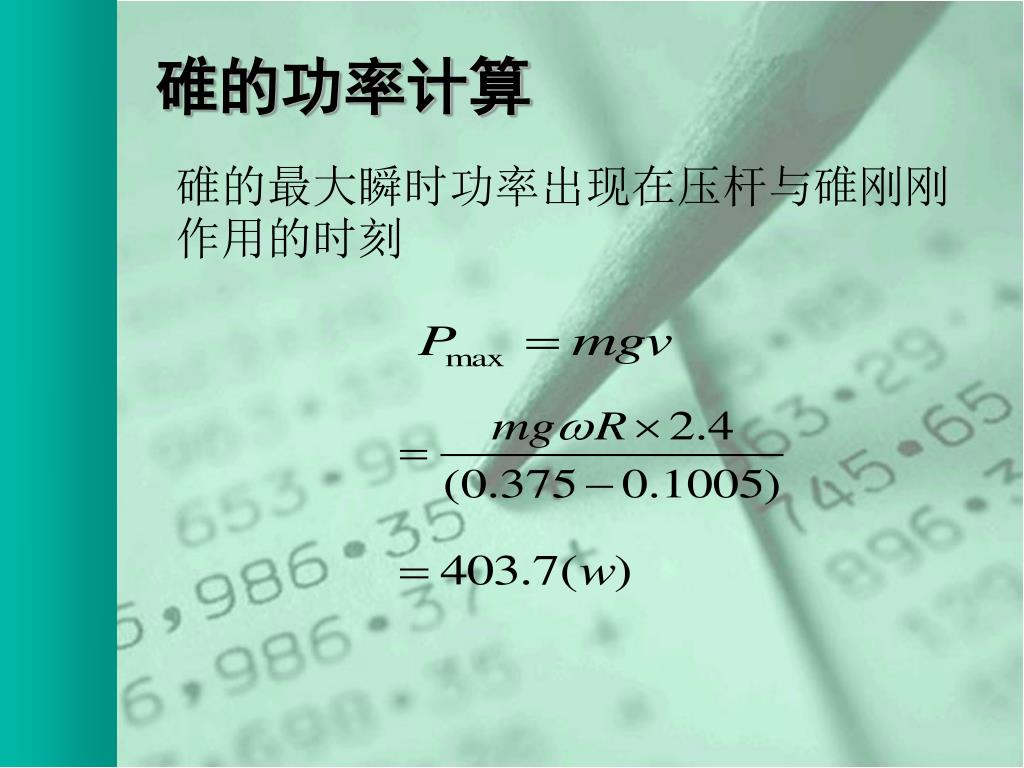

  23. 碓的功率计算 碓的最大瞬时功率出现在压杆与碓刚刚作用的时刻

  24. 负载介绍——风箱 • 风箱的构造

  25. 负载介绍——磨 • 磨的构造
