  1. 《仓 储 管 理》 主讲教师：刘翠娟

  2. 单元二 仓储货物在库管理 任务一 画出货物在库保管流程图 任务二 入库货物堆垛操作 任务三 入库货物码放垛形操作 任务四 入库货物苫垫操作 任务五 托盘装盘码垛操作

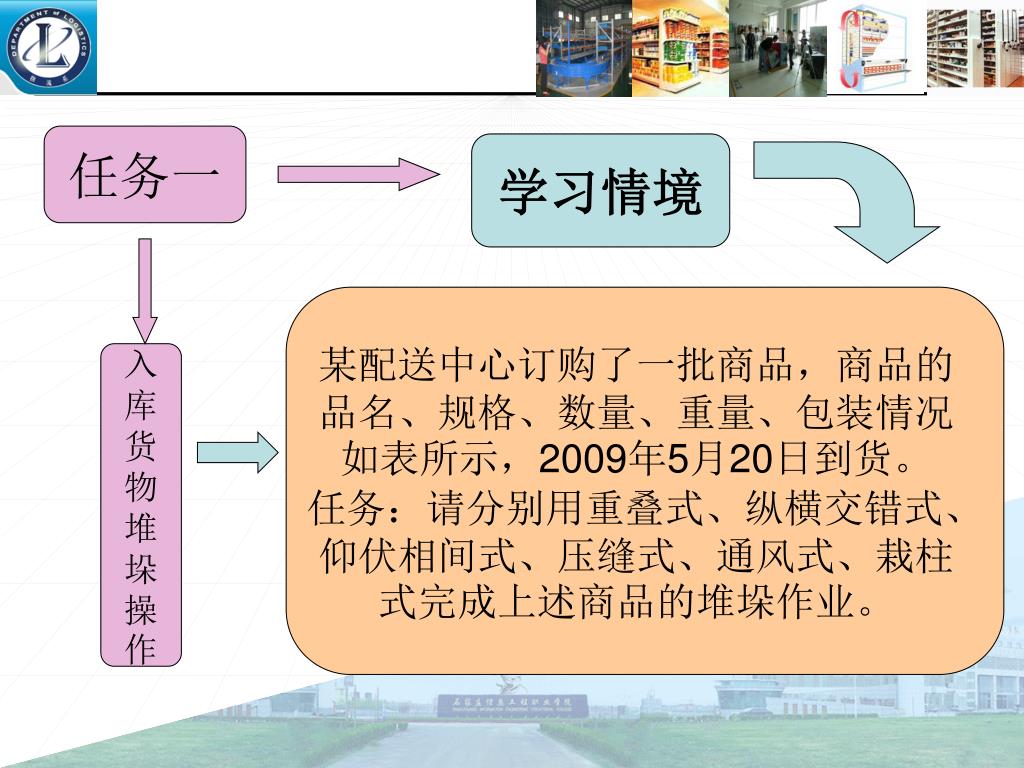

  3. 任务一 学习情境 某配送中心订购了一批商品，商品的品名、规格、数量、重量、包装情况如表所示，2009年5月20日到货。 任务：请分别用重叠式、纵横交错式、仰伏相间式、压缝式、通风式、栽柱式完成上述商品的堆垛作业。 入库货物堆垛操作

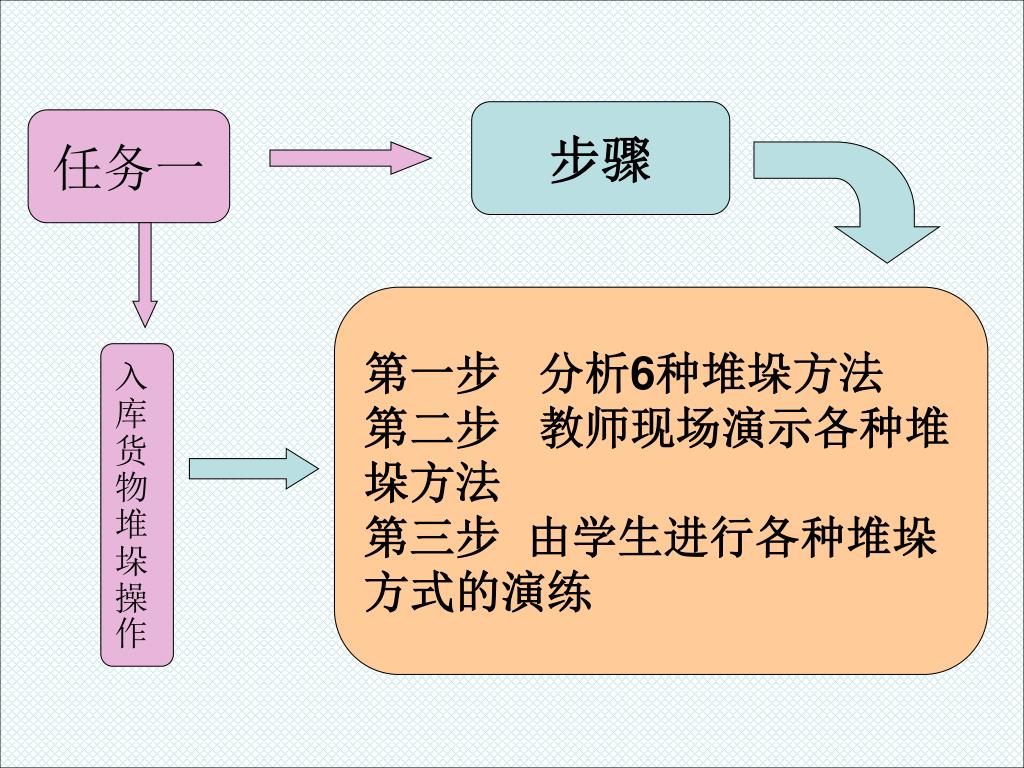

  4. 步骤 任务一 第一步 分析6种堆垛方法 第二步 教师现场演示各种堆垛方法 第三步 由学生进行各种堆垛方式的演练 入库货物堆垛操作

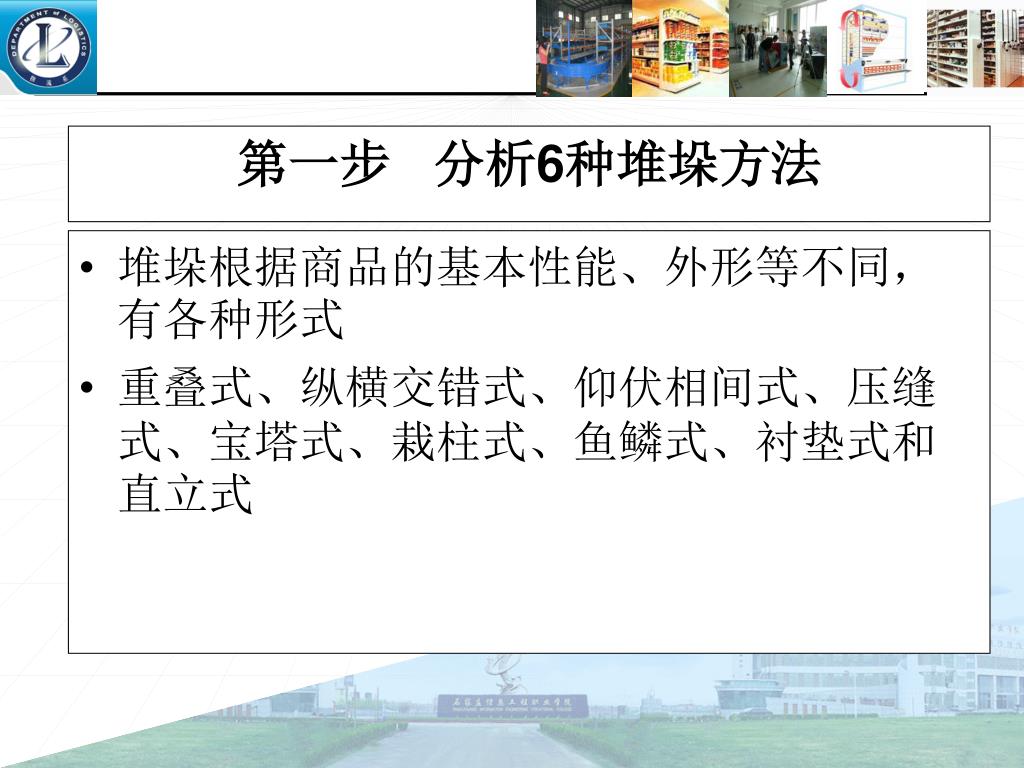

  5. 堆垛根据商品的基本性能、外形等不同，有各种形式堆垛根据商品的基本性能、外形等不同，有各种形式 重叠式、纵横交错式、仰伏相间式、压缝式、宝塔式、栽柱式、鱼鳞式、衬垫式和直立式 第一步 分析6种堆垛方法

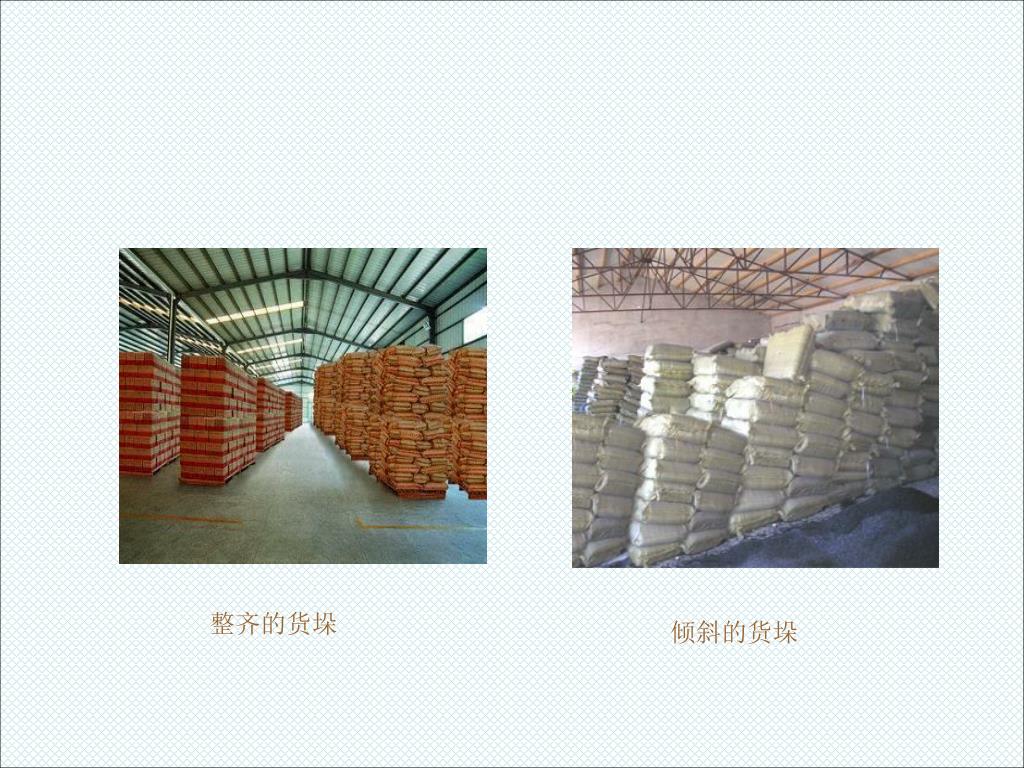

  6. 整齐的货垛 倾斜的货垛

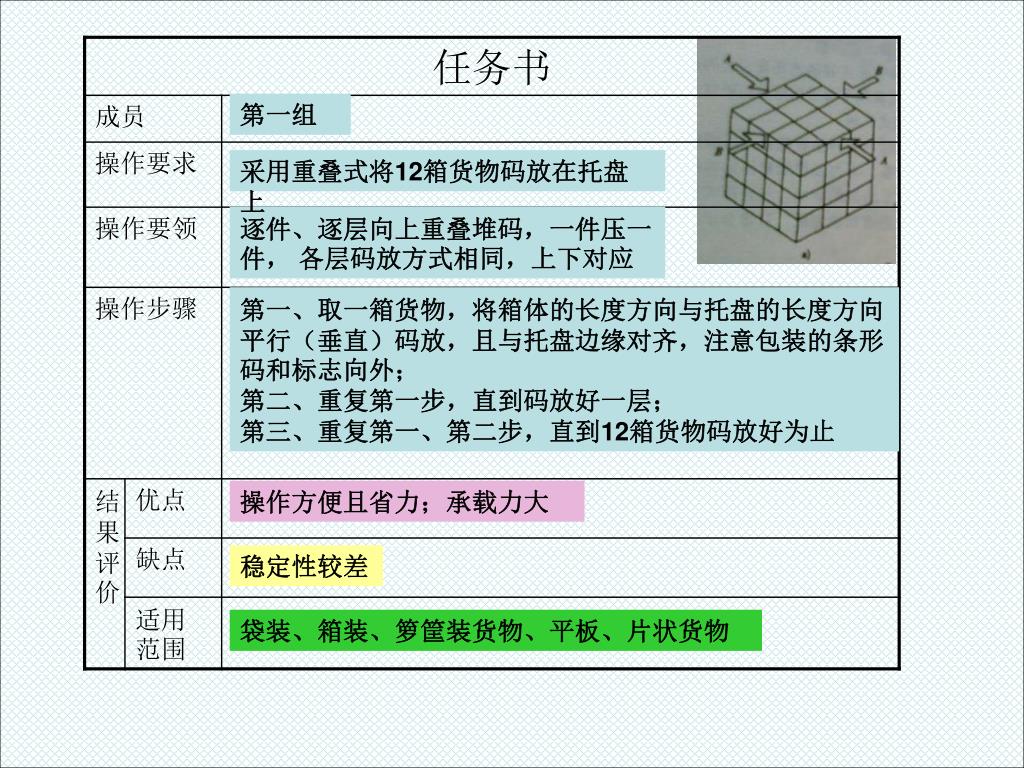

  7. 第一组 采用重叠式将12箱货物码放在托盘上 逐件、逐层向上重叠堆码，一件压一件， 各层码放方式相同，上下对应 第一、取一箱货物，将箱体的长度方向与托盘的长度方向平行（垂直）码放，且与托盘边缘对齐，注意包装的条形码和标志向外； 第二、重复第一步，直到码放好一层； 第三、重复第一、第二步，直到12箱货物码放好为止 操作方便且省力；承载力大 稳定性较差 袋装、箱装、箩筐装货物、平板、片状货物

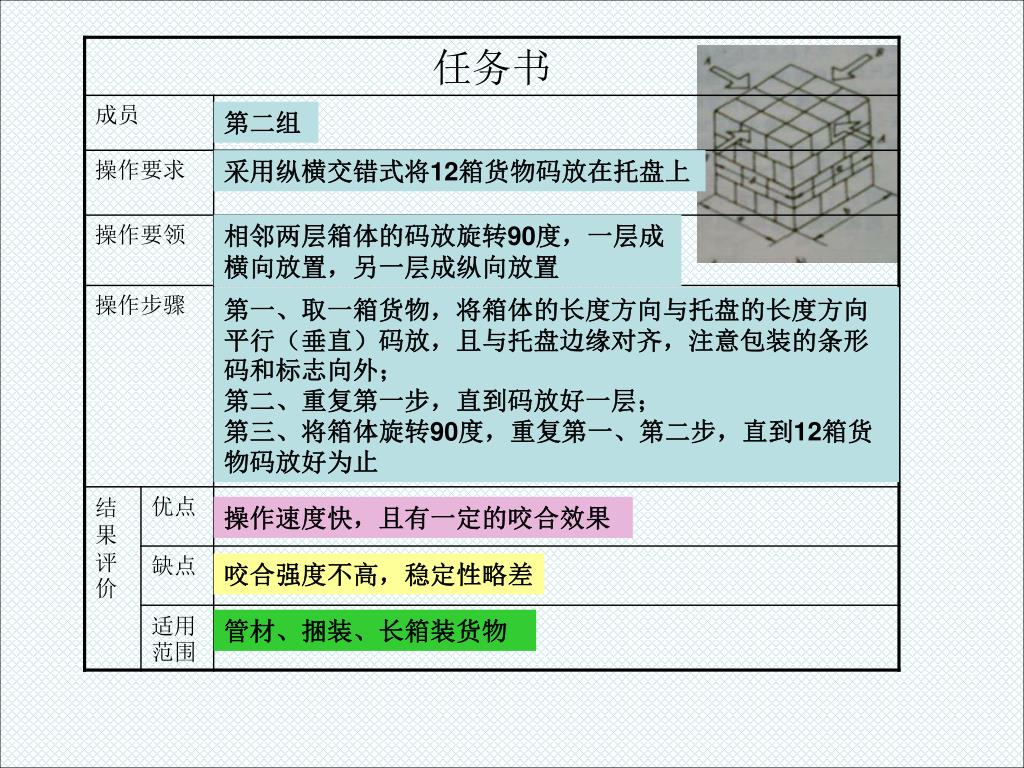

  8. 第二组 采用纵横交错式将12箱货物码放在托盘上 相邻两层箱体的码放旋转90度，一层成横向放置，另一层成纵向放置 第一、取一箱货物，将箱体的长度方向与托盘的长度方向平行（垂直）码放，且与托盘边缘对齐，注意包装的条形码和标志向外； 第二、重复第一步，直到码放好一层； 第三、将箱体旋转90度，重复第一、第二步，直到12箱货物码放好为止 操作速度快，且有一定的咬合效果 咬合强度不高，稳定性略差 管材、捆装、长箱装货物

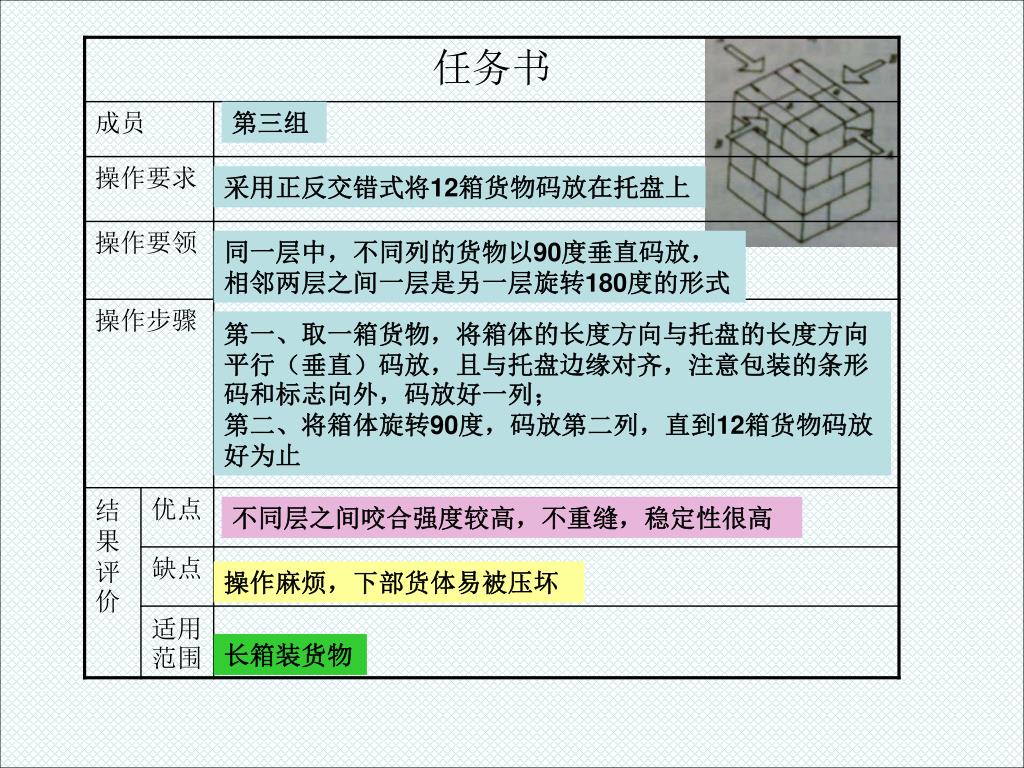

  9. 第三组 采用正反交错式将12箱货物码放在托盘上 同一层中，不同列的货物以90度垂直码放，相邻两层之间一层是另一层旋转180度的形式 第一、取一箱货物，将箱体的长度方向与托盘的长度方向平行（垂直）码放，且与托盘边缘对齐，注意包装的条形码和标志向外，码放好一列； 第二、将箱体旋转90度，码放第二列，直到12箱货物码放好为止 不同层之间咬合强度较高，不重缝，稳定性很高 操作麻烦，下部货体易被压坏 长箱装货物

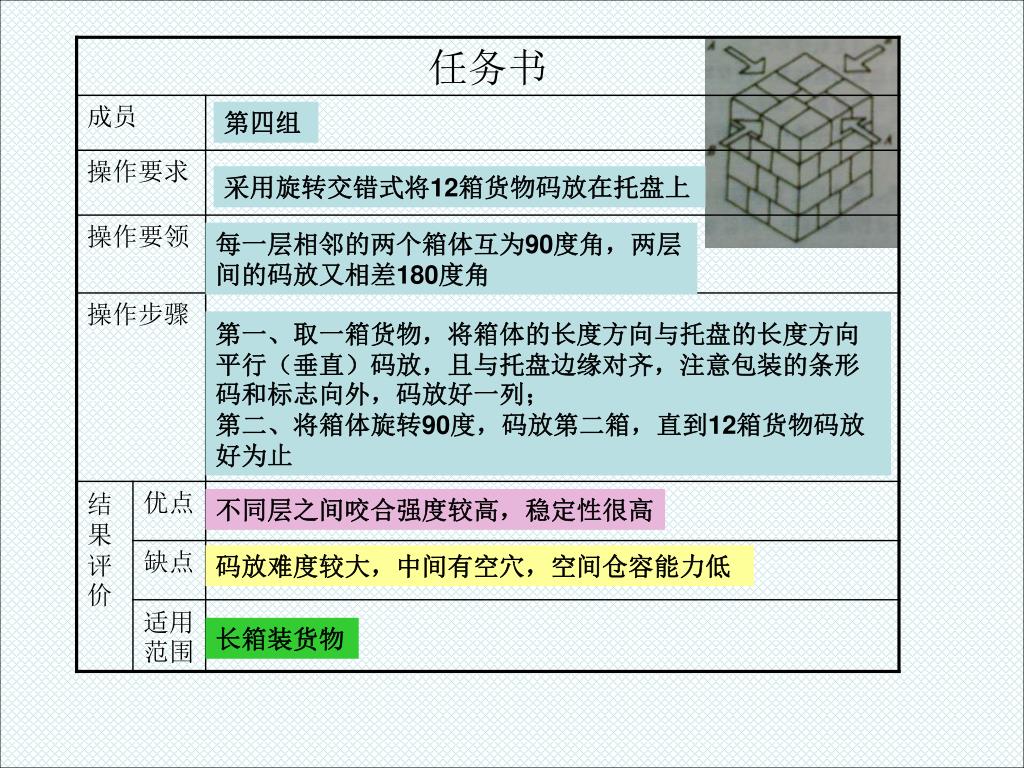

  10. 第四组 采用旋转交错式将12箱货物码放在托盘上 每一层相邻的两个箱体互为90度角，两层间的码放又相差180度角 第一、取一箱货物，将箱体的长度方向与托盘的长度方向平行（垂直）码放，且与托盘边缘对齐，注意包装的条形码和标志向外，码放好一列； 第二、将箱体旋转90度，码放第二箱，直到12箱货物码放好为止 不同层之间咬合强度较高，稳定性很高 码放难度较大，中间有空穴，空间仓容能力低 长箱装货物

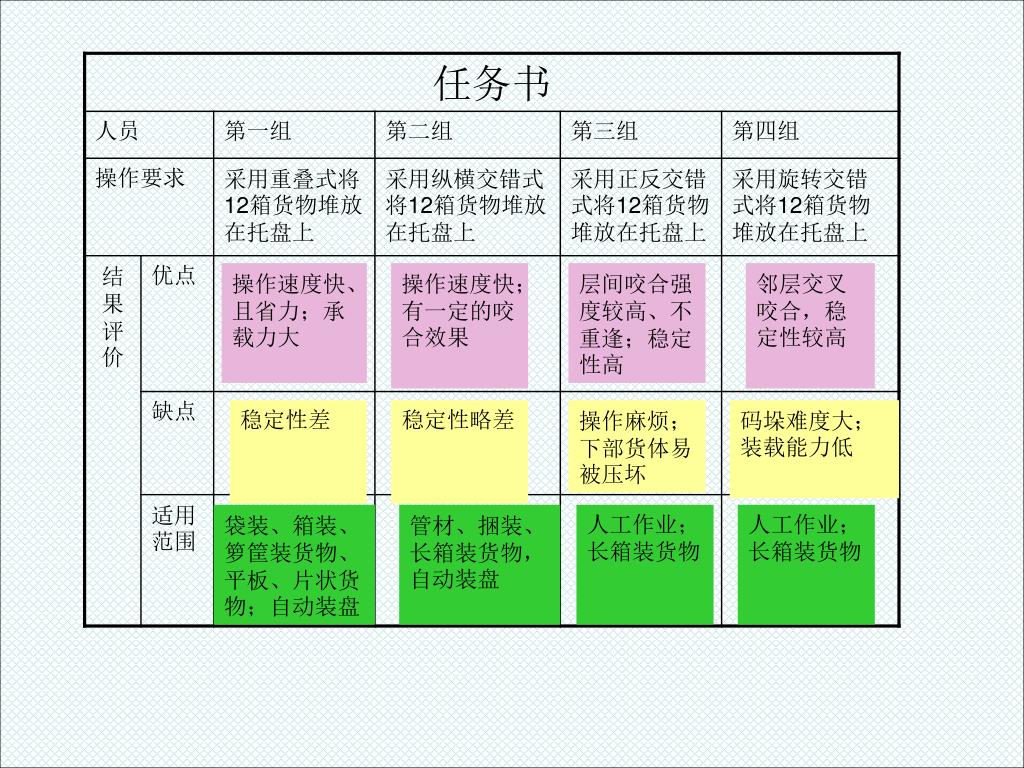

  11. 操作速度快、且省力；承载力大 操作速度快；有一定的咬合效果 层间咬合强度较高、不重逢；稳定性高 邻层交叉咬合，稳定性较高 稳定性差 稳定性略差 操作麻烦；下部货体易被压坏 码垛难度大；装载能力低 袋装、箱装、箩筐装货物、平板、片状货物；自动装盘 管材、捆装、长箱装货物，自动装盘 人工作业； 长箱装货物 人工作业； 长箱装货物

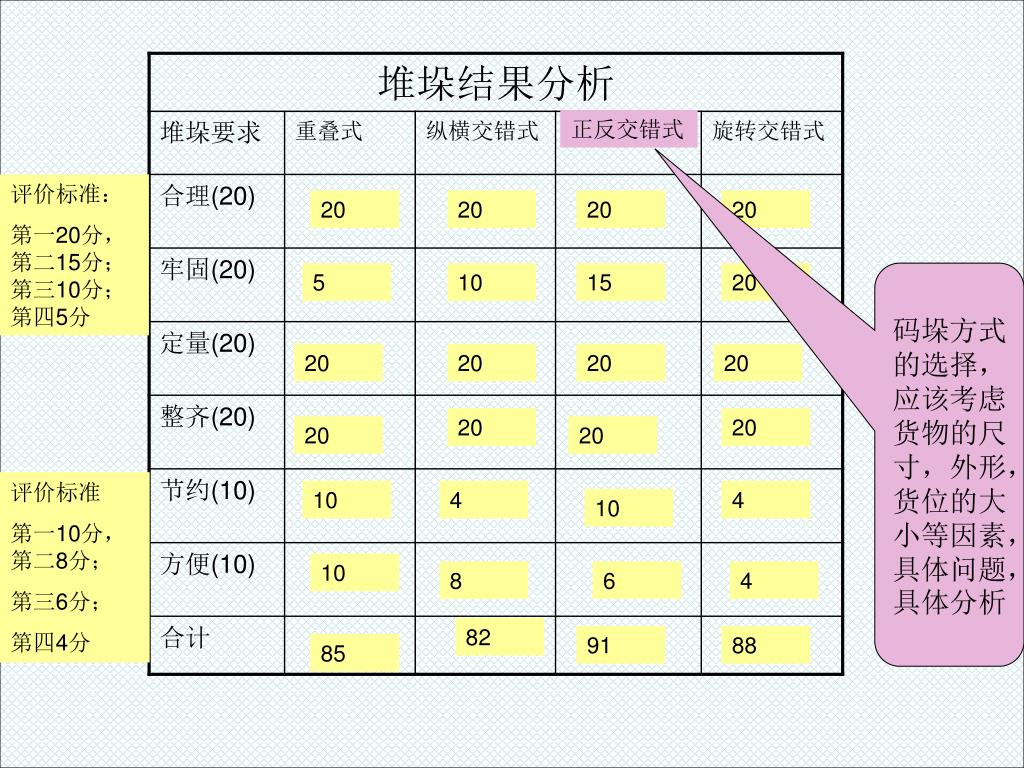

  12. 正反交错式 评价标准： 第一20分，第二15分；第三10分；第四5分 20 20 20 20 5 10 15 20 码垛方式的选择，应该考虑货物的尺寸，外形，货位的大小等因素，具体问题，具体分析 20 20 20 20 20 20 20 20 评价标准 第一10分，第二8分； 第三6分； 第四4分 10 4 4 10 10 8 6 4 82 91 88 85

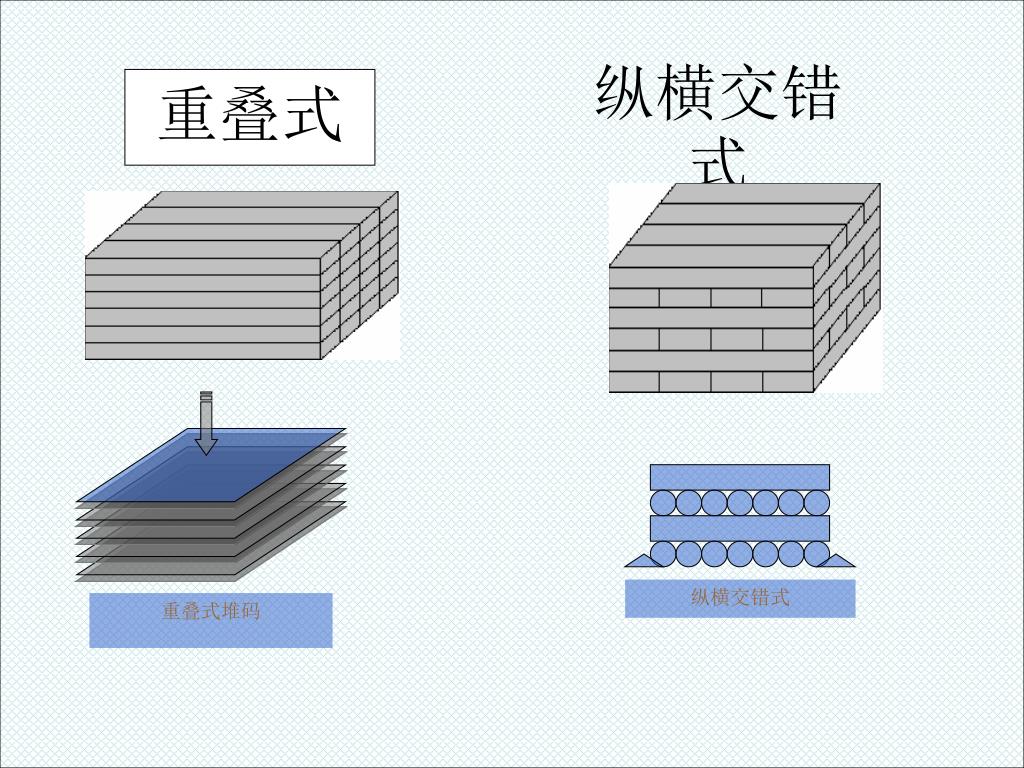

  13. 重叠式堆码 纵横交错式 重叠式 纵横交错式

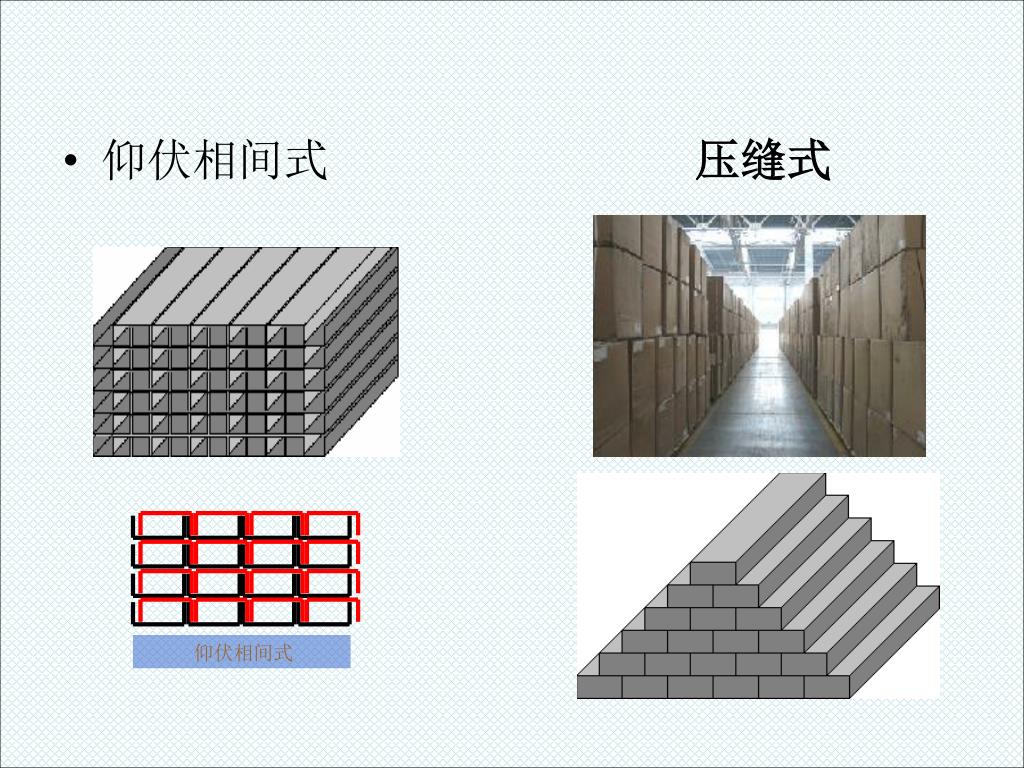

  14. 仰伏相间式 • 仰伏相间式 压缝式

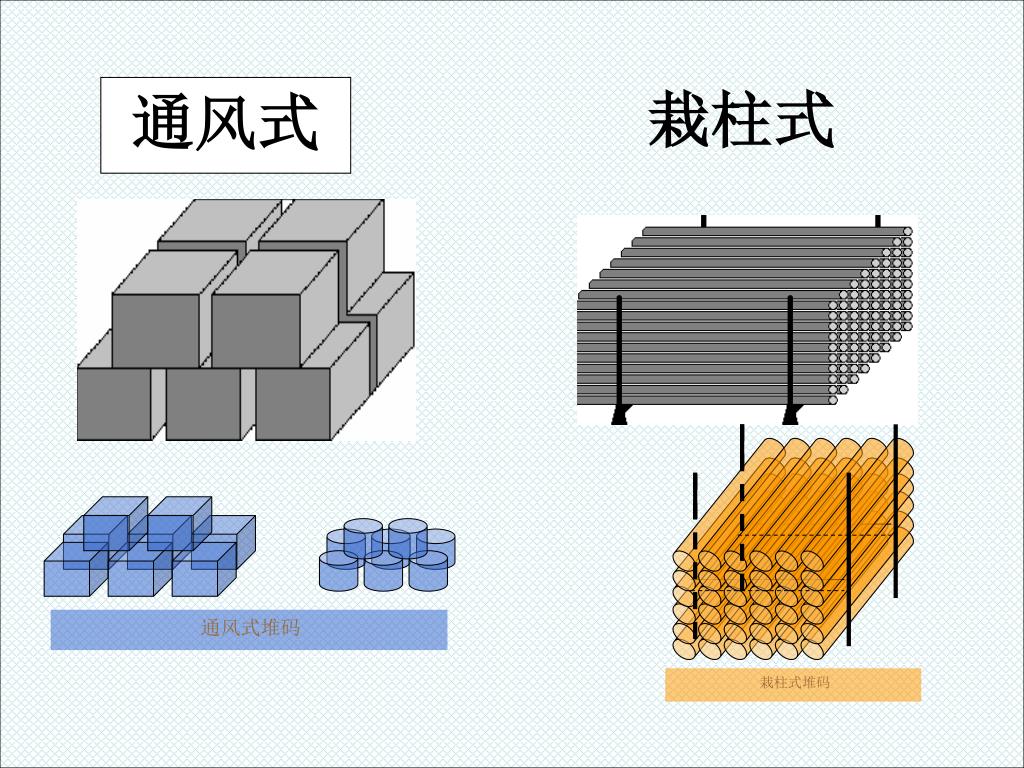

  15. 通风式堆码 栽柱式堆码 通风式 栽柱式

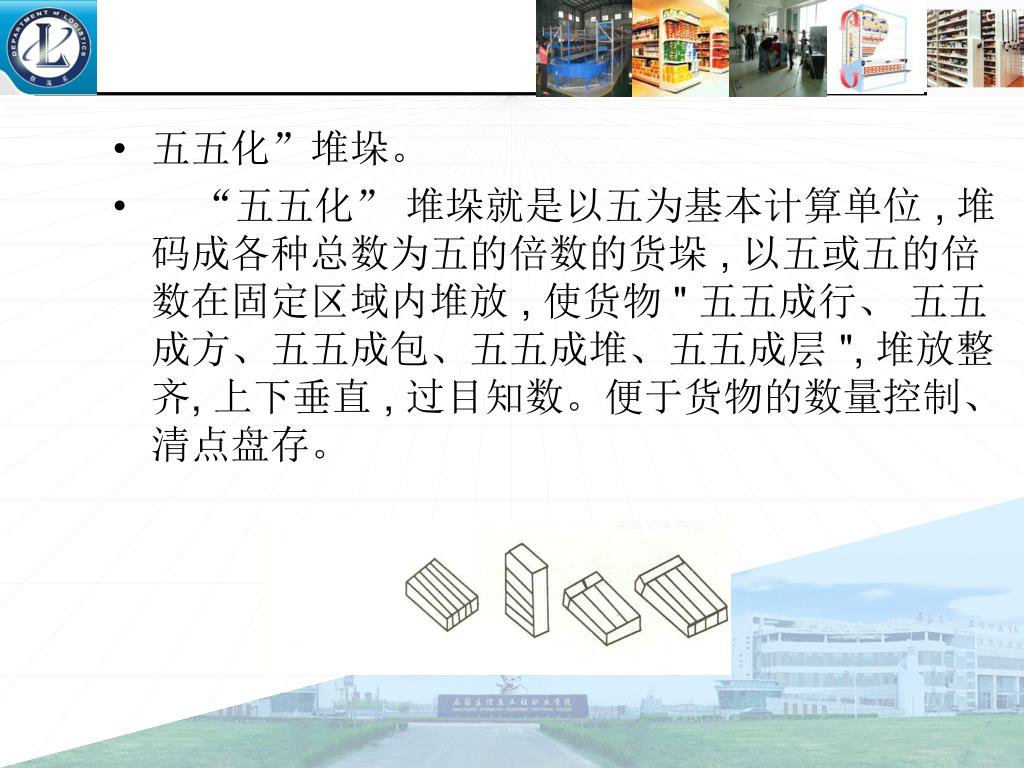

  16. 五五化”堆垛。 “五五化” 堆垛就是以五为基本计算单位 , 堆码成各种总数为五的倍数的货垛 , 以五或五的倍数在固定区域内堆放 , 使货物 " 五五成行、 五五成方、五五成包、五五成堆、五五成层 ", 堆放整齐, 上下垂直 , 过目知数。便于货物的数量控制、清点盘存。

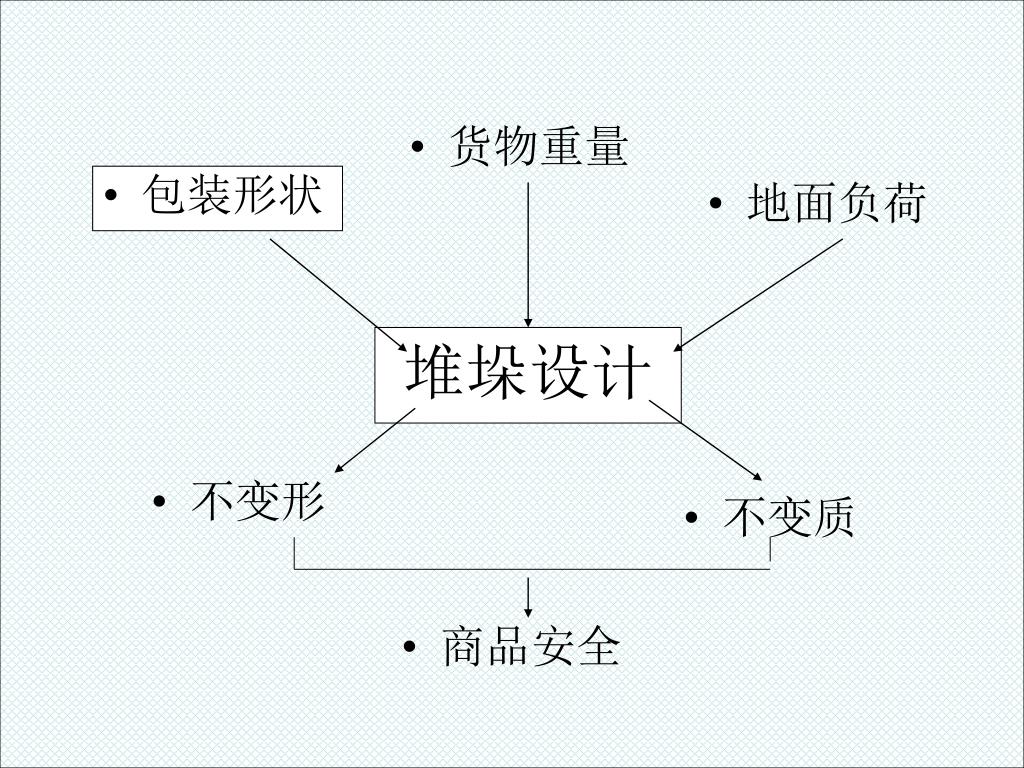

  17. 包装形状 堆垛设计 • 货物重量 • 地面负荷 • 不变形 • 不变质 • 商品安全

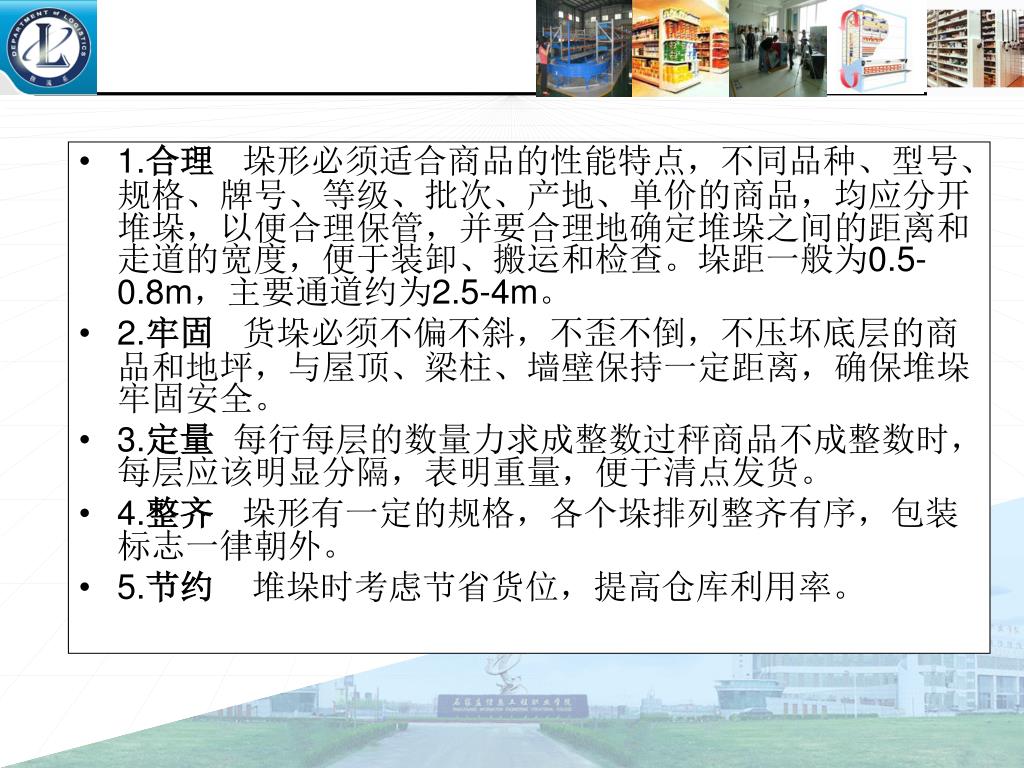

  18. 1.合理 垛形必须适合商品的性能特点，不同品种、型号、规格、牌号、等级、批次、产地、单价的商品，均应分开堆垛，以便合理保管，并要合理地确定堆垛之间的距离和走道的宽度，便于装卸、搬运和检查。垛距一般为0.5-0.8m，主要通道约为2.5-4m。 2.牢固 货垛必须不偏不斜，不歪不倒，不压坏底层的商品和地坪，与屋顶、梁柱、墙壁保持一定距离，确保堆垛牢固安全。 3.定量 每行每层的数量力求成整数过秤商品不成整数时，每层应该明显分隔，表明重量，便于清点发货。 4.整齐 垛形有一定的规格，各个垛排列整齐有序，包装标志一律朝外。 5.节约 堆垛时考虑节省货位，提高仓库利用率。

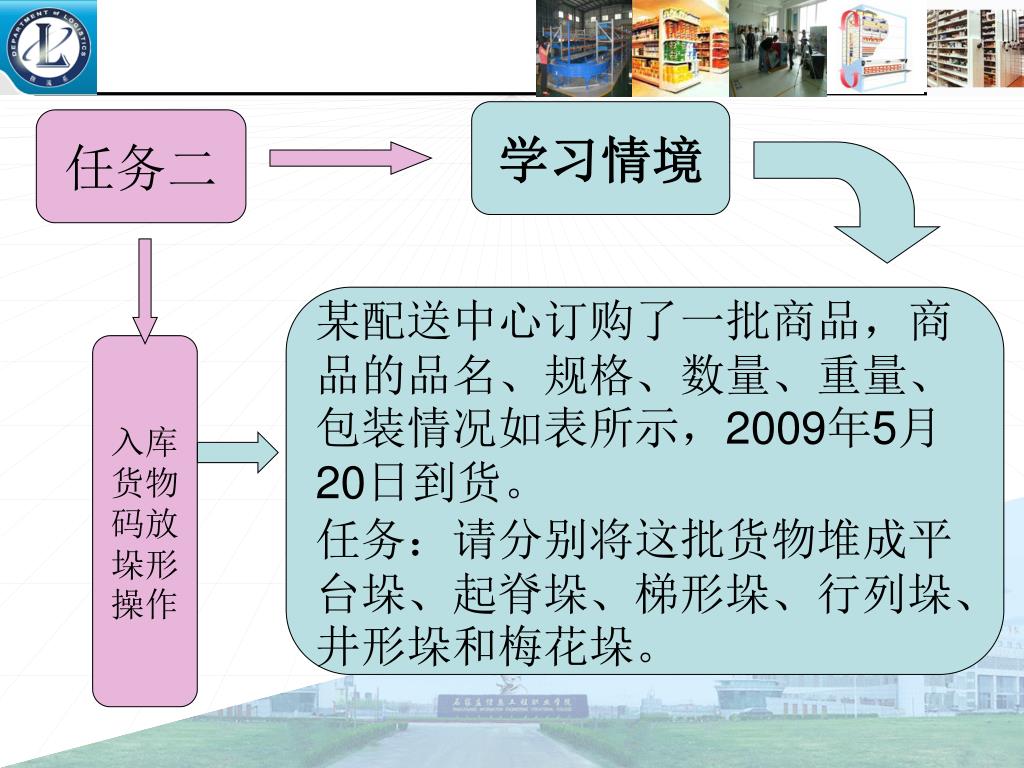

  19. 学习情境 任务二 某配送中心订购了一批商品，商品的品名、规格、数量、重量、包装情况如表所示，2009年5月20日到货。 任务：请分别将这批货物堆成平台垛、起脊垛、梯形垛、行列垛、井形垛和梅花垛。 入库货物码放垛形操作

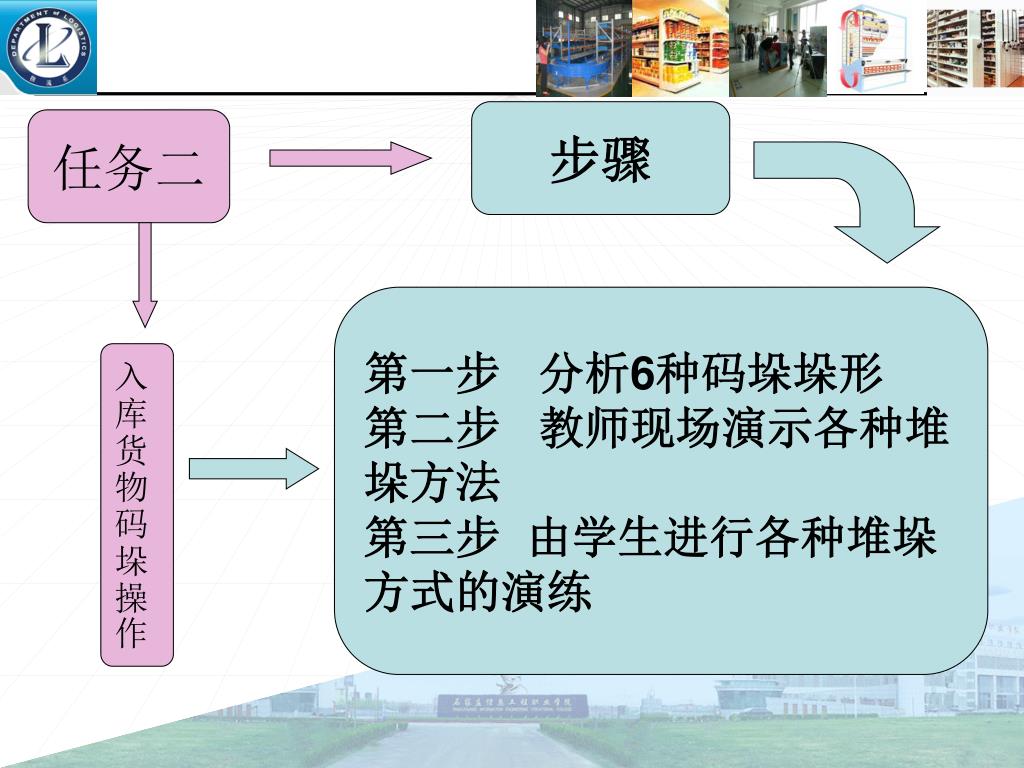

  20. 步骤 任务二 第一步 分析6种码垛垛形 第二步 教师现场演示各种堆垛方法 第三步 由学生进行各种堆垛方式的演练 入库货物码垛操作

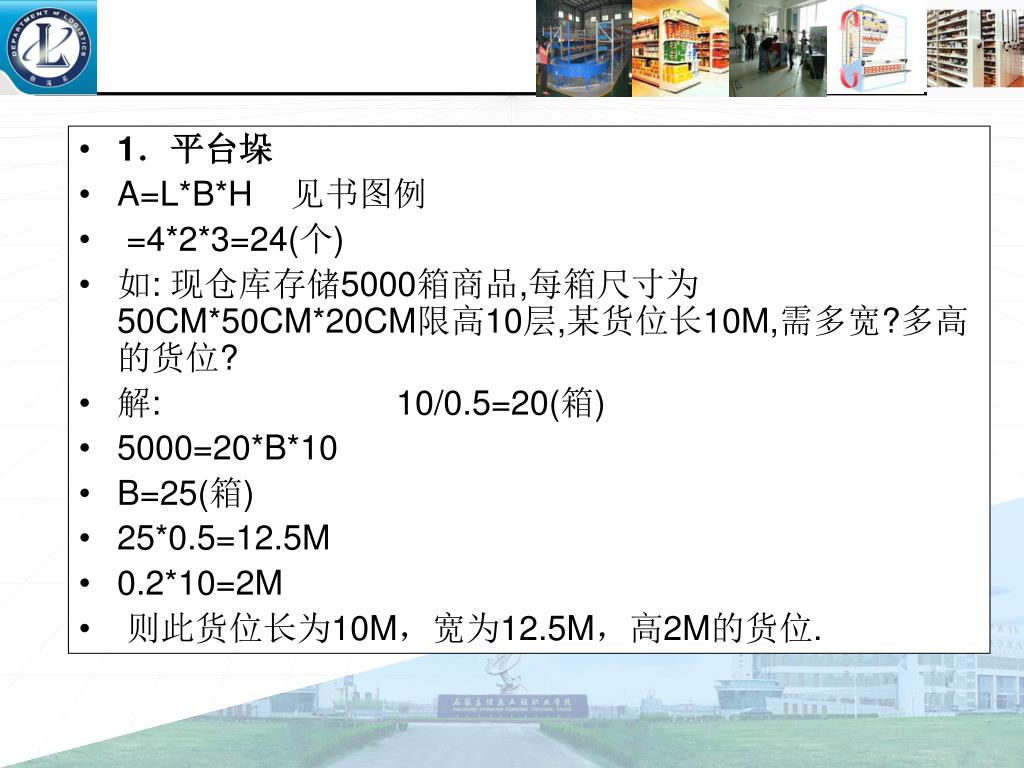

  21. 1．平台垛 A=L*B*H 见书图例 =4*2*3=24(个) 如: 现仓库存储5000箱商品,每箱尺寸为50CM*50CM*20CM限高10层,某货位长10M,需多宽?多高的货位? 解: 10/0.5=20(箱) 5000=20*B*10 B=25(箱) 25*0.5=12.5M 0.2*10=2M 则此货位长为10M，宽为12.5M，高2M的货位.

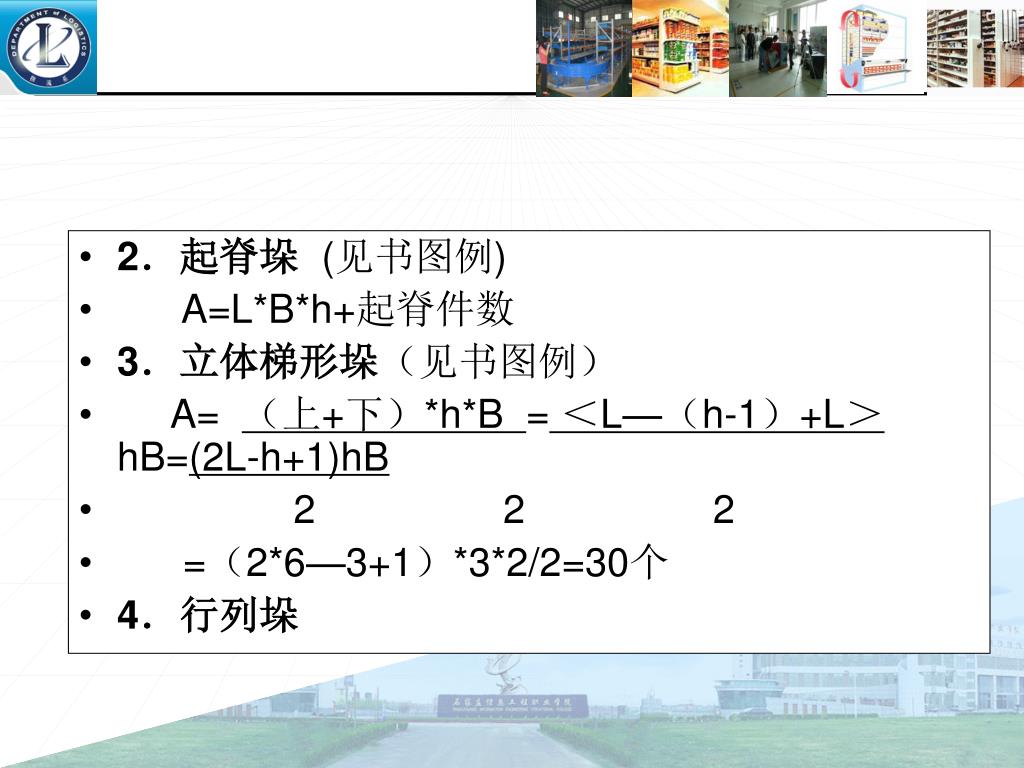

  22. 2．起脊垛 (见书图例) A=L*B*h+起脊件数 3．立体梯形垛（见书图例） A= （上+下）*h*B =＜L—（h-1）+L＞hB=(2L-h+1)hB 2 2 2 =（2*6—3+1）*3*2/2=30个 4．行列垛

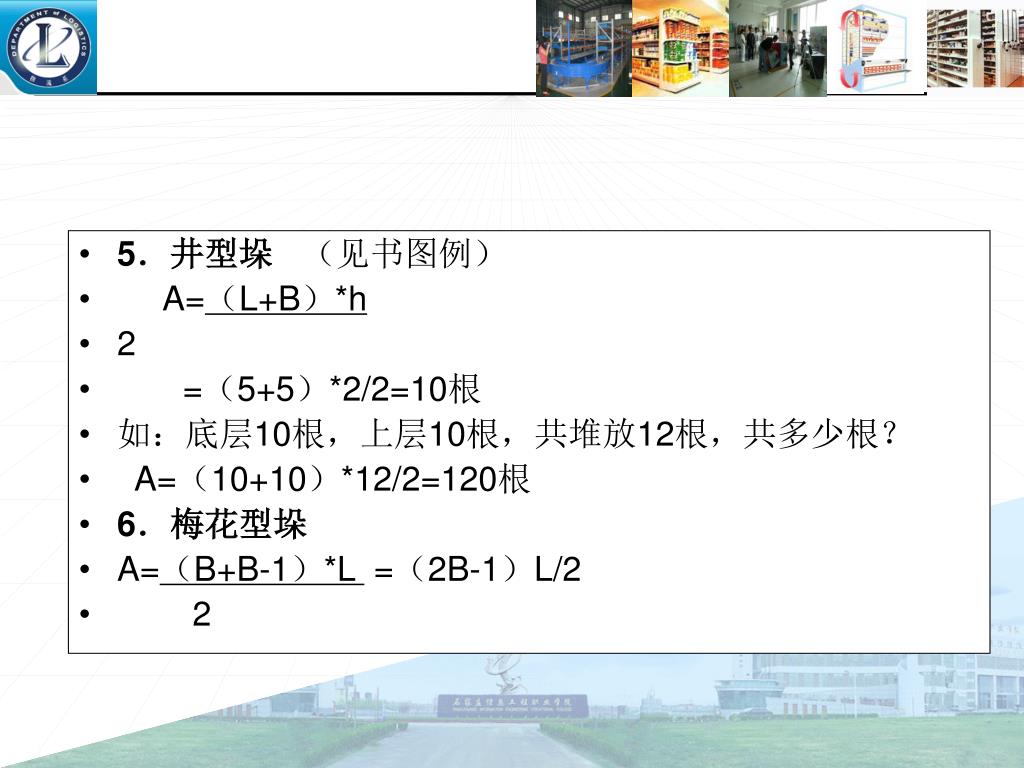

  23. 5．井型垛 （见书图例） A=（L+B）*h 2 =（5+5）*2/2=10根 如：底层10根，上层10根，共堆放12根，共多少根？ A=（10+10）*12/2=120根 6．梅花型垛 A=（B+B-1）*L =（2B-1）L/2 2

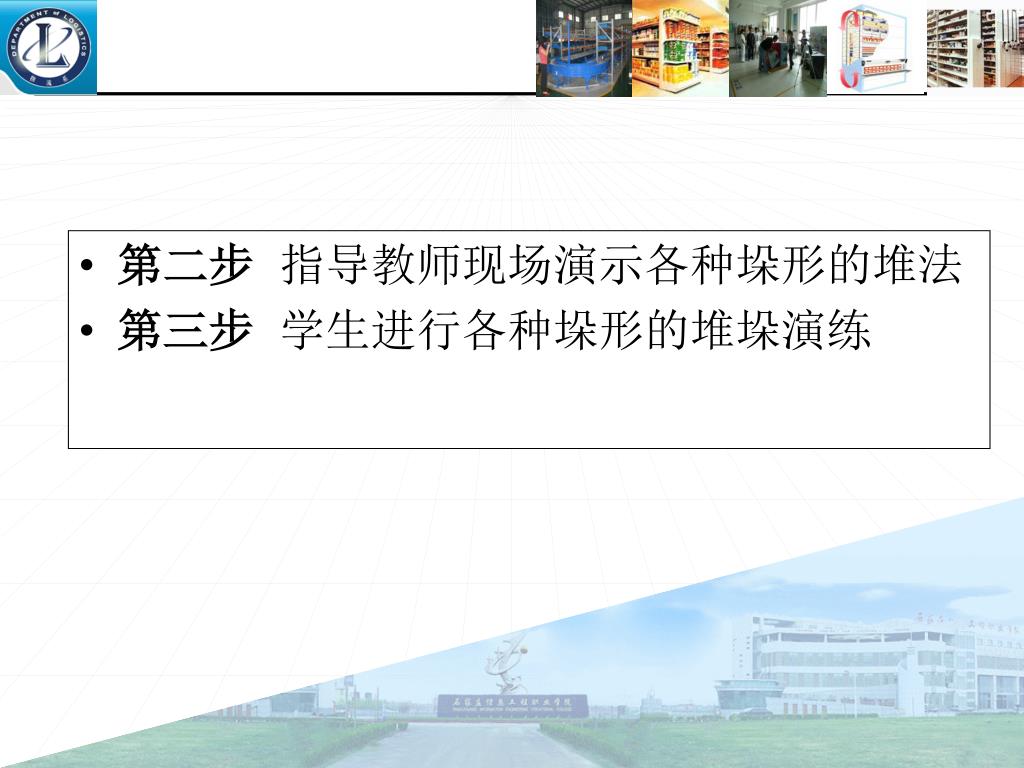

  24. 第二步 指导教师现场演示各种垛形的堆法 第三步 学生进行各种垛形的堆垛演练

  25. 谢 谢
