1.9 Tellgen 定理

1.9 Tellgen 定理. 在任何集中参数电路中，若其 支路电压为 U = [u 1 u 2````` u b ] T 支路电流为 I = [i 1 i 2````` i b ] T 则： U T I = 0. i 1. i 2. 即 [u 1 u 2````` u b ] = 0. •. •. i b.  u k i k = 0. 例：. i 1. i 1. i 2. i 2. i 2. i 3. 2. 1. 3.

ledell
Download Presentation

1.9 Tellgen 定理

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

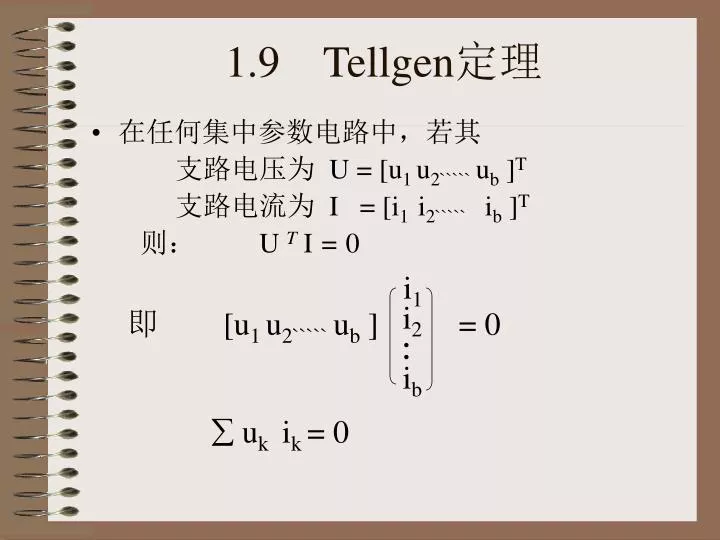

  1. 1.9 Tellgen定理 在任何集中参数电路中，若其 支路电压为 U = [u1 u2````` ub ]T 支路电流为 I = [i1 i2````` ib ]T 则： U TI = 0 i1 i2 即 [u1 u2````` ub ] = 0 • • ib  ukik = 0

  2. 例： i1 i1 i2 i2 i2 i3 2 1 3 i6 i4 i5 i6 i4 i5 0

  3. i1 设：独立节点电压U1 U2 U3 • 例： i2 i3 2 有： u1 = U1 – U3 1 3 i5 u2 = U2 – U1 i6 i4 u3 = U2 – U3 u4 = U1 u5 = U2 0 u6 = U3  uiik=u1 i1 + u2 i2 +u3 i3 + u4 i4 +u5 i5 + u6 i6 =(U1 – U3 )i1 + (U2 – U1)i2 +(U2 – U3)i3 +U1i4 +U2i5 + U3i6 =U1 (i1 - i2 + i4 ) +U2(i2 + i3 + i5 ) + U3(– i1–i3 + i6 ) = 0

  4. 例： ĵ1 ĵ1 ĵ2 ĵ2 ĵ2 ĵ3 2 1 3 ĵ6 ĵ4 ĵ5 ĵ6 ĵ4 ĵ5 0 ûkĵk = 0

  5. i1 ĵ1 i2 i3 ĵ2 ĵ3 2 2 1 3 1 3 i5 ĵ5 i6 ĵ6 i4 ĵ4 0 0  ukik = 0 ûkĵk = 0 U1 (i1 - i2 + i4 ) +U2(i2 + i3 + i5 ) + U3(– i1–i3 + i6 ) = 0 Û1 (ĵ1 - ĵ2 + ĵ4 ) + Û2(ĵ2 + ĵ3 + ĵ5 ) +Û3(– ĵ1–ĵ3 + ĵ6 ) = 0

  6. Tellgen定理推论 •若两个电路N和Ń的结构相同 ，（各支路建立相同的参考方向），有 ûkik = 0  ukĵk = 0

  7. 第2章 电路元件 2.3 电阻元件 2.4 多端电阻和二端口电阻

  8. 2.3 电阻元件 1、二端线性电阻 （1） 如果u、i 关系在u—i 平面上是过原点的直线，则称其为线性电阻。 i i + u - （2）参数 R=1/G u 0 （3）伏安关系式 u=Ri

  9. 1、二端线性电阻 (4) 消耗功率： p = u i = R i2 = G u2 1）若 p  0 消耗功率 2）若 p  0 产生功率 此时 R  0 称为负电阻 负电阻产生功率

  10. 2、二端非线性电阻 i i u 0 0

  11. 2.1 电压源和电流源 1、电压源 i i u + u - 0 us u = us 电路符号 i + us - us

  12. 电压源的电压 us 与端电流 i 无关，但可以与除电压、电流以外的其他物理量有关，例如，时间 t。 • 在非关联参考方向下，电压源产生的功率为 p = u i 1）若 p  0 产生功率 2）若 p  0 消耗功率

  13. 2.1电压源和电流源 2、电流源 i is i u + u - 0 i = is 电路符号 is + u -

  14. 电流源的电流 is与端电压 u无关，但可以与除电压、电流以外的其他物理量有关，例如，时间 t。 • 在非关联参考方向下，电压源产生的功率为 p = u i 1）若 p  0 产生功率 2）若 p  0 消耗功率

  15. 2.1电压源和电流源 ？ • 电压源的端电流 • 电流源的端电压 等于多少？ is i + u - + us -

  16. 短路和开路 1、短路 2、开路 i i u u 0 0 + - iS = 0 uS = 0 R=0 R=

  17. 实际电源（1） 1、伏安特性 i i i Is u u u Us Us 0 0 0 u= Us-Ri u=Us u=-Ri i 2、电路模型 -- 电压源模型 +- + Us u R -

  18. 实际电源（2） 1、伏安特性 i i i Is Is u u u Us 0 0 0 i= Is-Gu i=Is i=-Gu 2、电路模型 --电流源模型 i + Is u G -

  19. 实际电源（3） i A + Is u G 1、比较两种模型，有 R=1/G US=R IS IS=G US - B i A + +- Us u R - B 2、 理想电压源是内阻很小的实际电源的近似模型 i Is 理想电流源是内阻很大的实际电源的近似模型 u Us 0

  20. 电路端口 i N + u — i （1）通过两个端子与电路其他部分连接 （2）两个端子上电流相同 最简单的单口网络是二端元件。

  21. 双端口电路 i1 i2 N + u1 — + u2 — 通过两个端口与电路其他部分连接

  22. 2.2 受控电源（1） 受控电源：是一种双口元件。有4种形式： i2 i2 i1 i1 + u1 - + u2 - + u1 - + u2 - +-  u1 g u1 VCVS VCCS i2 i1 i2 i1 + u1 - + u2 - + u1 - + u2 - +- i1 Ri1 CCCS CCVS

  23. 2.2 受控电源（2） • 由两条支路构成，其中， 一条支路是开路或短路；另一条支路是电压源或电流源 i1 i1 i2 + u1 - + u2 - + u1 - + u2 - +-  u1 i1 VCVS CCCS •电压源或电流源的大小受另一条支路电压 或电流的控制

  24. 2.2 受控电源（3） i1 i2 + u1 - + u2 - i1 CCCS i2 = βi1 β = i2 / i1

  25. 2.2 受控电源（4） i1 + u1 - + u2 - +-  u1 VCVS u2 =  u1  = u2 /u1

  26. 2.2 受控电源（5） i2 i1 + u1 - + u2 - g u1 VCCS i2 = g u1 g = i2 /u1

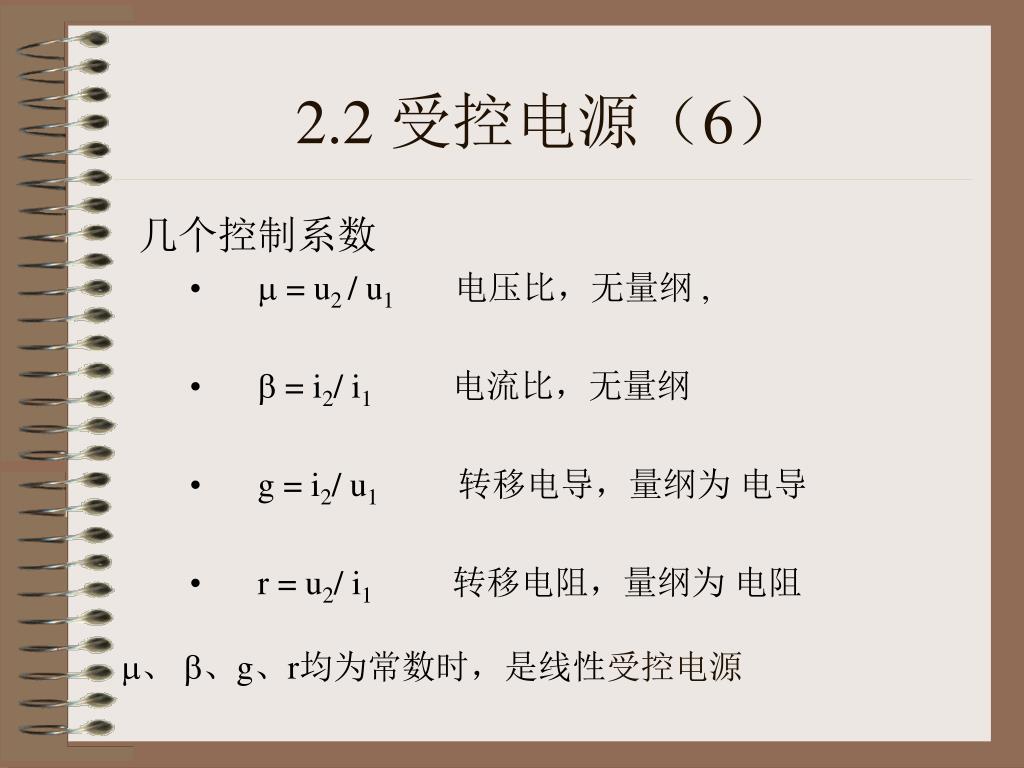

  27. 2.2 受控电源（6） 几个控制系数 •  = u2 / u1电压比，无量纲 , •  = i2/ i1 电流比，无量纲 • g = i2/ u1 转移电导，量纲为 电导 • r = u2/ i1 转移电阻，量纲为 电阻 、 、g、r均为常数时，是线性受控电源

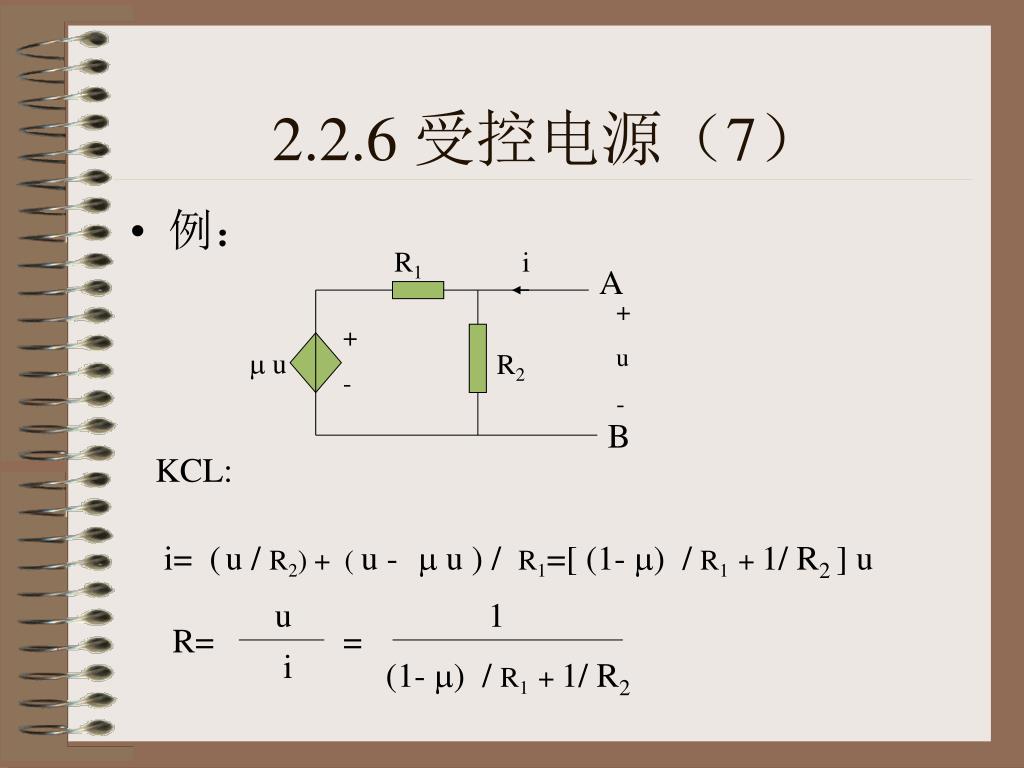

  28. 2.2.6 受控电源（7） • 例： R1 i A + u - + -  u  R2 B KCL: i= (u / R2) + ( u -  u ) / R1=[ (1- ) / R1 + 1/ R2 ] u u 1 R= = i (1- ) / R1 + 1/ R2

  29. 2.2.6 受控电源（8） • 受控电源反映了一种物理现象：电路内部某支路的电压或电流能控制另一支路的电压或电流。 • 控制端口的功率为零 • 受控电源代表电路中某两条支路之间的相互作用
