§ 4.7 　半导体传感器

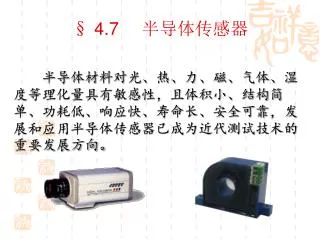

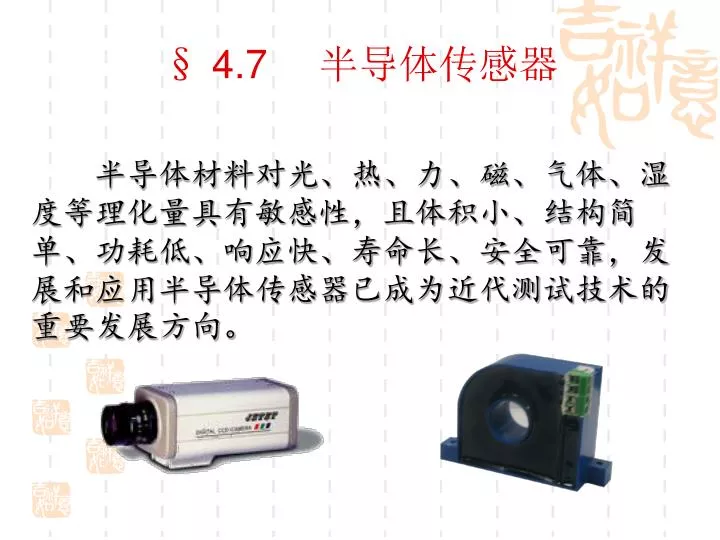

§ 4.7 　半导体传感器 　　半导体材料对光、热、力、磁、气体、湿度等理化量具有敏感性，且体积小、结构简单、功耗低、响应快、寿命长、安全可靠，发展和应用半导体传感器已成为近代测试技术的重要发展方向。

即改变B或i即可改变VH的值，就可把被测参数转换为电压量的变化即改变B或i即可改变VH的值，就可把被测参数转换为电压量的变化 § 4.7 　半导体传感器霍尔式传感器霍尔式传感器是一种利用霍尔效应进行工作的传感器根据霍尔效应制成的元件称为霍尔元件，它是一种半导体磁电转换元件。。将霍尔元件置于感应强度为 B 的磁场中，如果在激励电流端 a ， b 通以电流 i ，在 c,d 两端将产生霍尔电势 VH

i B RL UL R E ＋－ § 4.7 　半导体传感器霍尔元件基本电路

§ 4.7 　半导体传感器 测量微位移，保持霍尔元件的激励电流不变，使霍尔元件在均匀梯度的磁场中沿 x 方向移动根据霍尔效应，两个磁场产生方向相反的两个霍尔电势 V1 和 V2 。在初始平衡位置时，通过元件的两个磁场强度相等， V1 ＝ V2 ，输出电压 VH ＝ V1 － V2 ＝ 0 。当元件位移时，通过元件的两个磁场强度改变， V1 ≠ V2 ，从而得到一个输出电压 VH ，该霍尔电势值 VH 便反映了霍尔元件位移量的大小和方向。以测量微位移为基础，可以测量许多与微位移有关的非电量，如力，压力，应变,机械振动等等。。霍尔元件测量微位移

§ 4.7 　半导体传感器 固态图像传感器 ILD1400 电压耦合元件传感器固态图像传感器是一种能把受光面的光像分成许多小单元 (称为像元) ，并将它们转换成电信号，然后顺序地输送出去的功能器件它具有尺寸小、响应快、灵敏度高、稳定性好、寿命长和功耗小等优点，在快速动态测试、图像识别、电视摄像和生产过程自动控制等领域获得了广泛的应用。。

§ 4.7 半导体传感器
