  1. 未来电动越野车 • 团 队：飞创设计队 • 团队成员： • 主要软件：Alias Inventor • 主要模块：装配、工程分析、曲面设计

  2. 目录………… • 作品展示 • 创作思路简介 • 设计过程介绍 • 团队秀

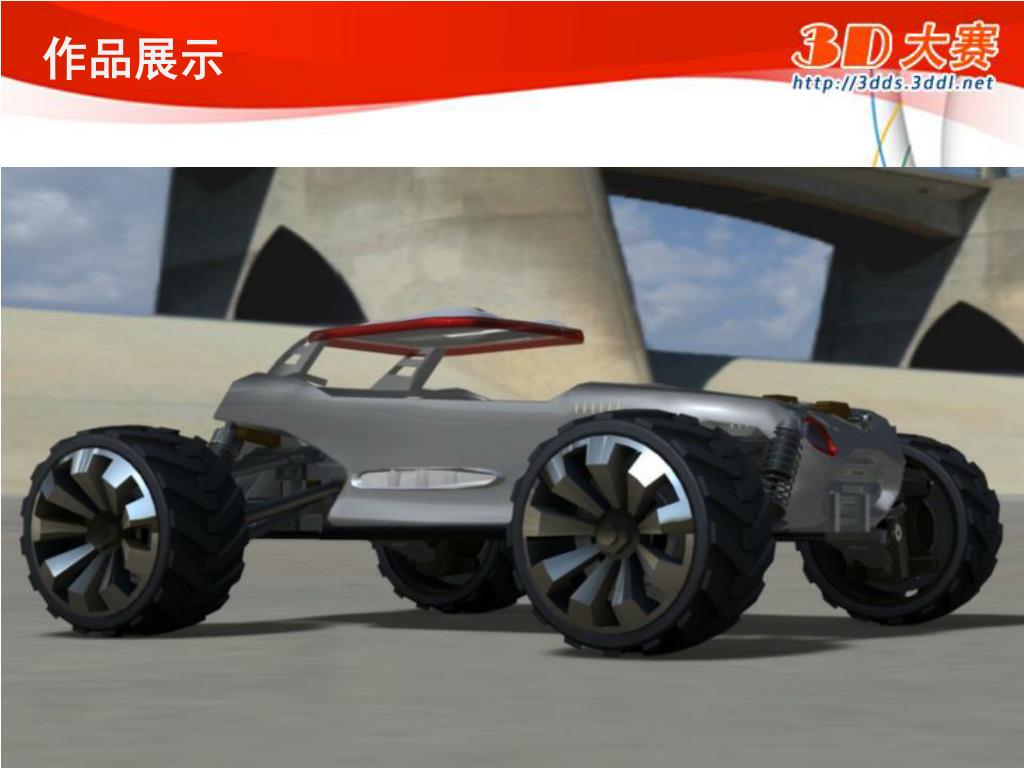

  3. 作品展示

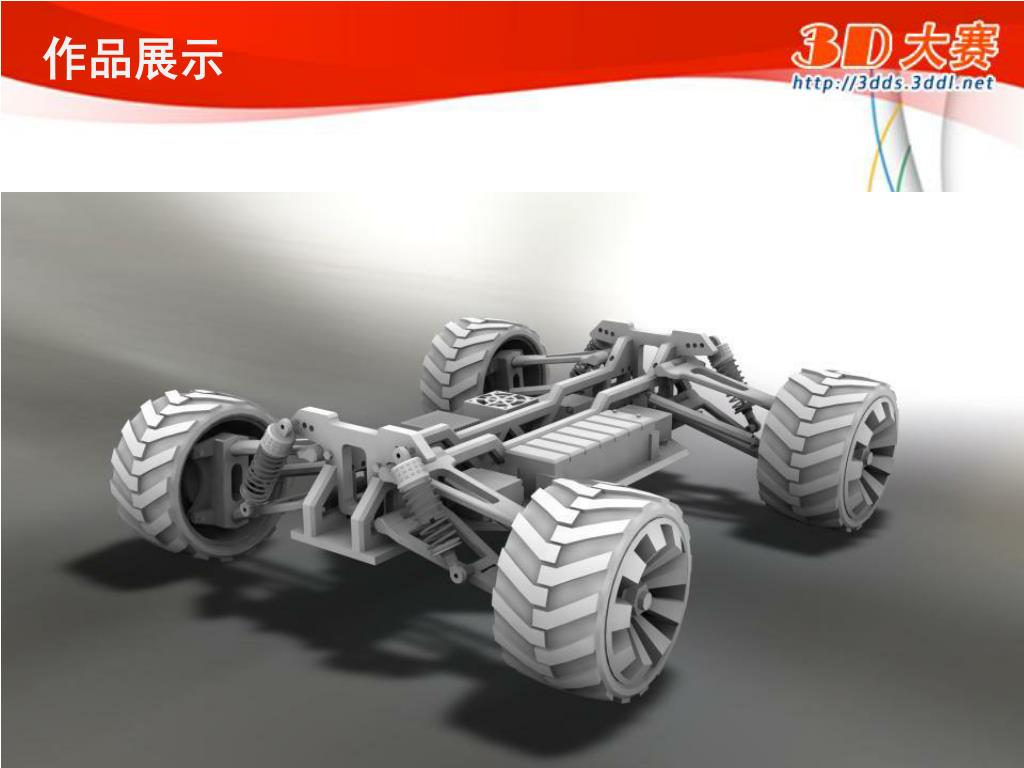

  4. 作品展示

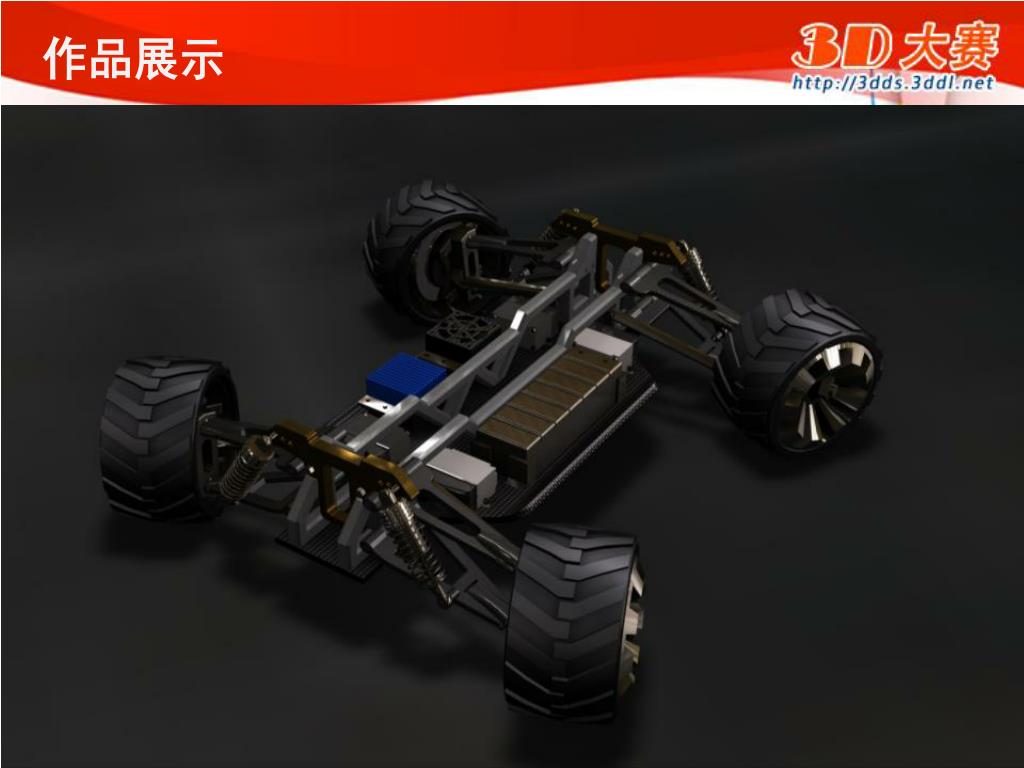

  5. 作品展示

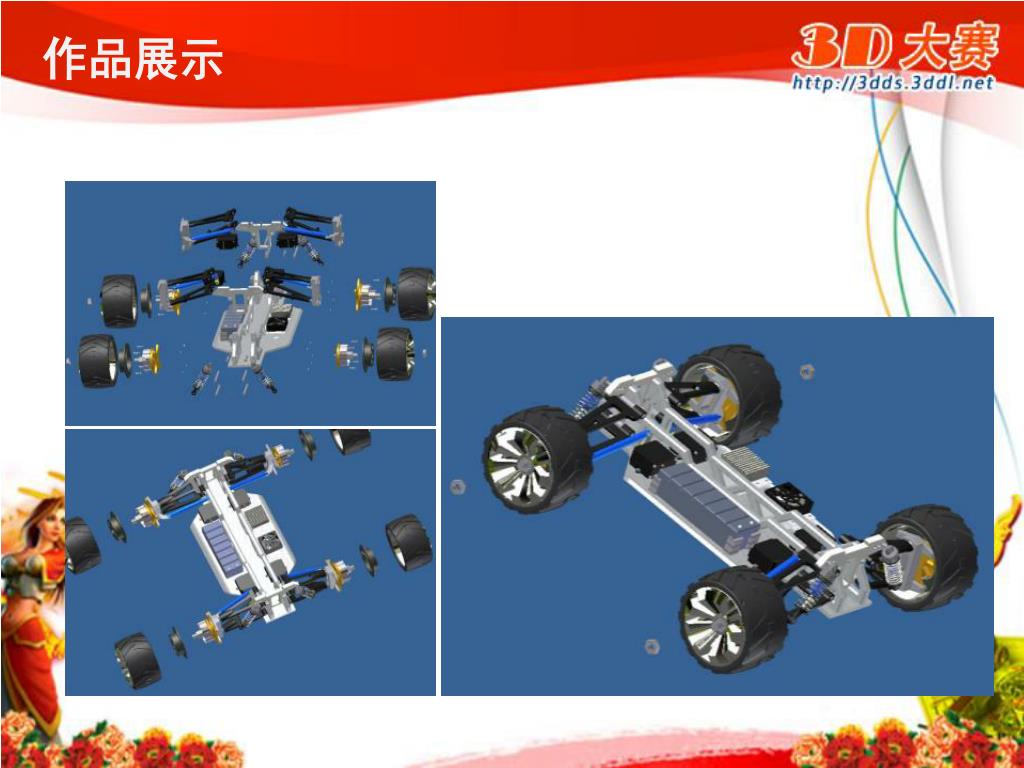

  6. 作品展示

  7. 作品展示

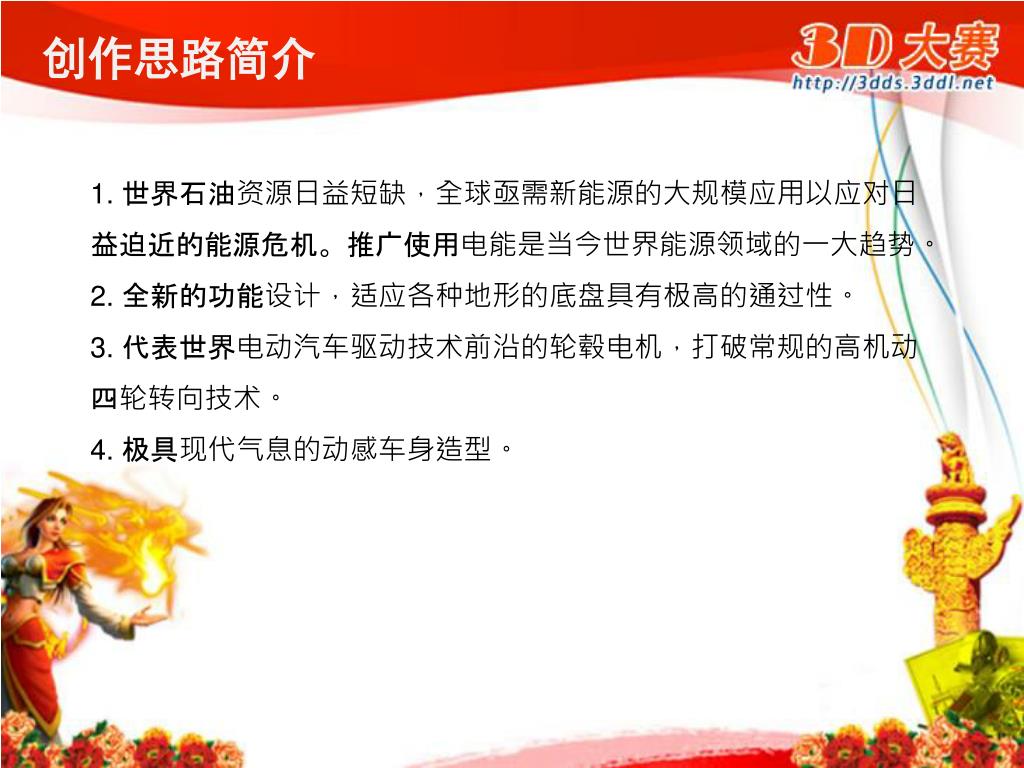

  8. 创作思路简介 1. 世界石油资源日益短缺，全球亟需新能源的大规模应用以应对日益迫近的能源危机。推广使用电能是当今世界能源领域的一大趋势。 2. 全新的功能设计，适应各种地形的底盘具有极高的通过性。 3. 代表世界电动汽车驱动技术前沿的轮毂电机，打破常规的高机动四轮转向技术。 4. 极具现代气息的动感车身造型。

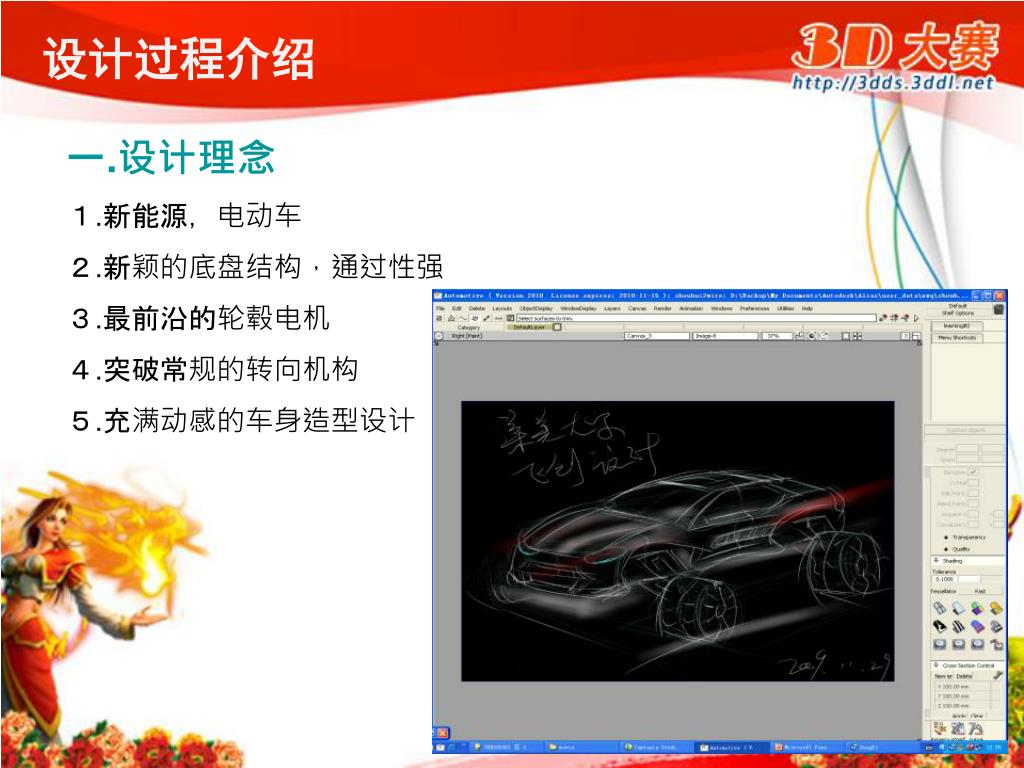

  9. 设计过程介绍 一.设计理念 １.新能源，电动车 ２.新颖的底盘结构，通过性强 ３.最前沿的轮毂电机 ４.突破常规的转向机构 ５.充满动感的车身造型设计

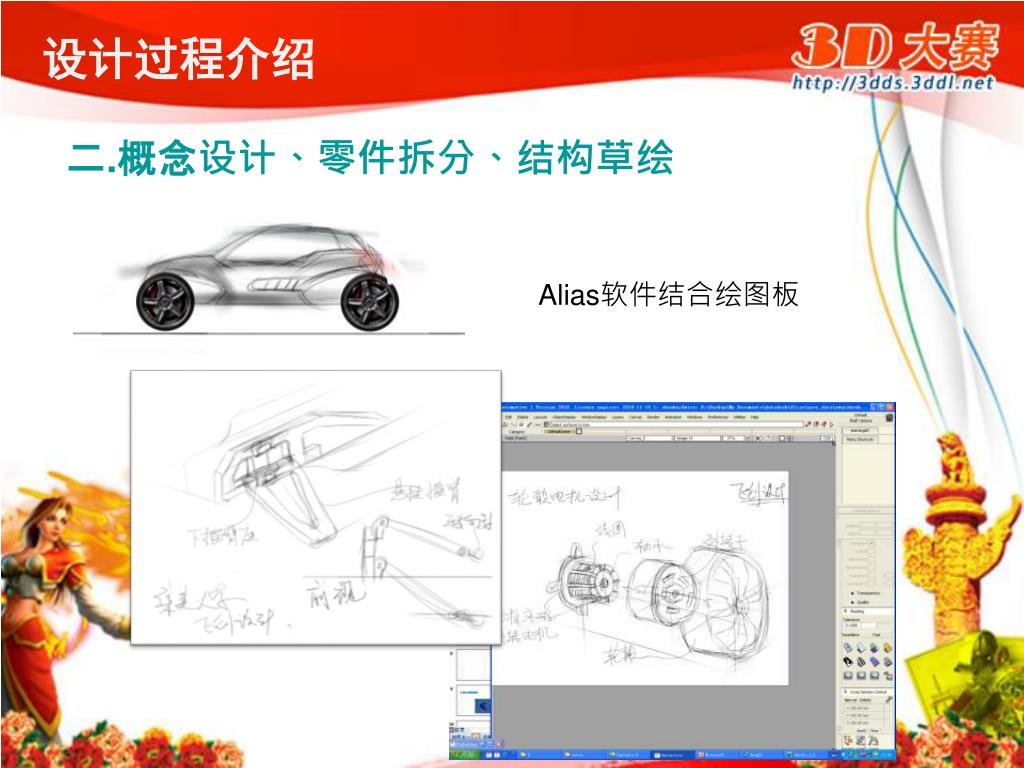

  10. 设计过程介绍 二.概念设计、零件拆分、结构草绘 Alias软件结合绘图板

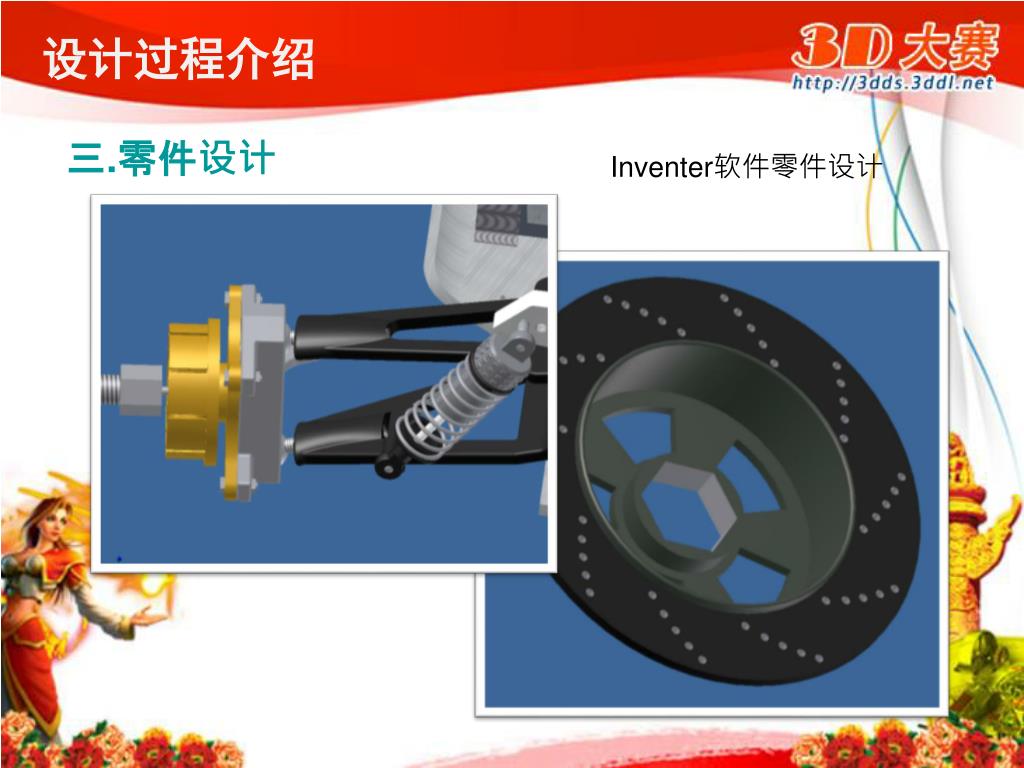

  11. 设计过程介绍 三.零件设计 Inventer软件零件设计

  12. 设计过程介绍 四.曲面造型设计 曲面观察与曲面质量验证

  13. 设计过程介绍 五.装配设计 点击查看部件爆炸视频

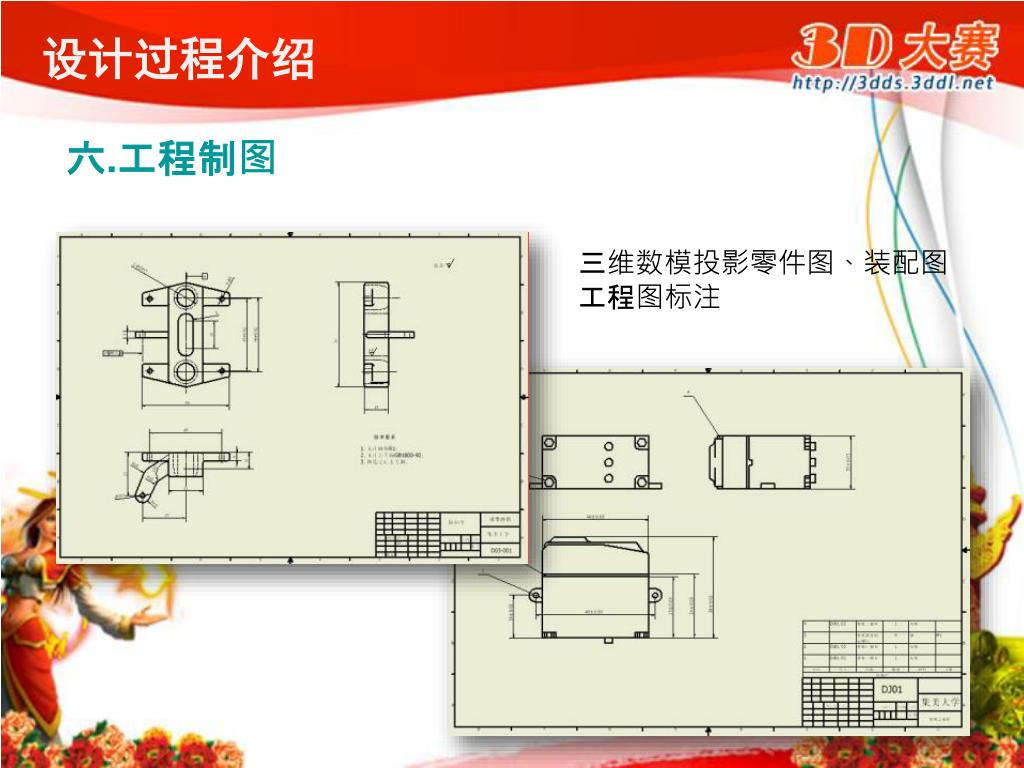

  14. 设计过程介绍 六.工程制图 三维数模投影零件图、装配图 工程图标注

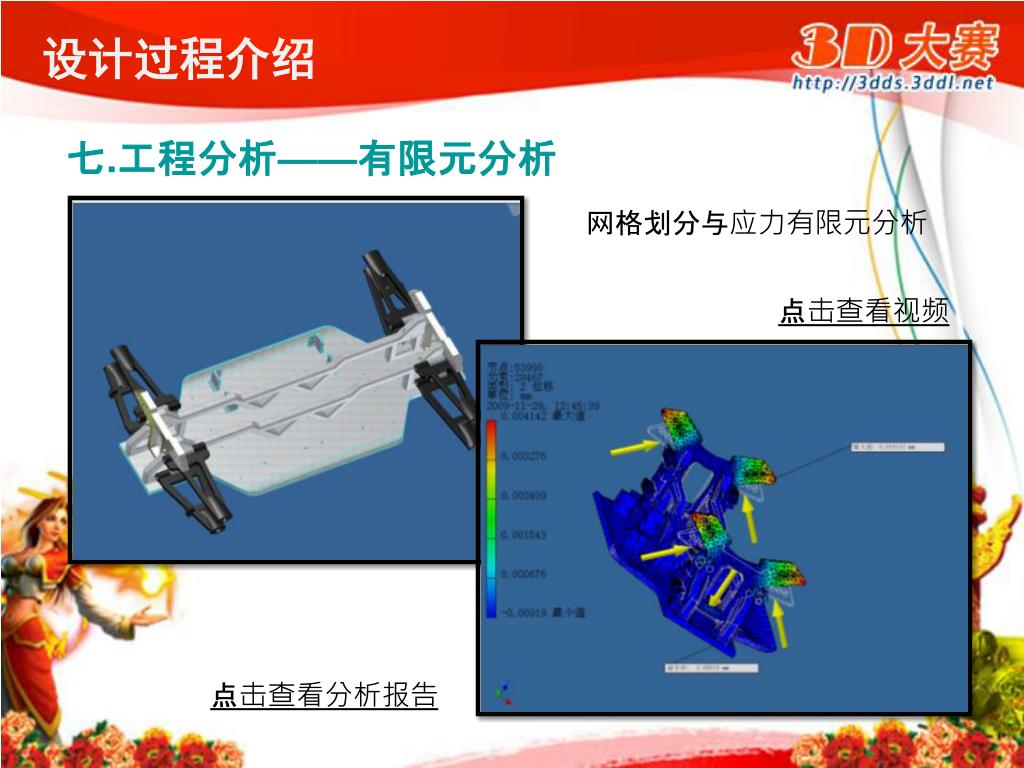

  15. 设计过程介绍 七.工程分析——有限元分析 网格划分与应力有限元分析 点击查看视频 点击查看分析报告

  16. 团队秀 团队合影照片（此处略）

  17. 团队秀 团队成员个性照片（此处略）
