  1. Faculty of Forestry, Geo- and Hydrosciences Institute of Hydrology and Meteorology, Department Hydrology Andy Philipp, Gerd H. Schmitz,Johannes Cullmann (IHP/HWRP), Thomas Krauße Flood Forecasting for Fast Responding Catchments Combining Meteorological Ensemble Forecasts and Uncertainty of Initial Hydrological Conditions Adelaide, 4/15/2008

  2. Contents • 01 Introduction • 02 The PAI-OFF Forecasting System • 03 Application (Catchment in Eastern Germany) • 04 Summary A. PhilippFlash Flood Forecasting

  3. Flood formation: factors of influence 01 Introduction • Extreme flood events in small and steep catchments are characterised by: • High runoff coefficients resulting from extreme rainfall events • Small retention capacity • Steep and fast floodwaves • Difficult online forecasting due to high process dynamics • Increasing vulnerability due to short warning times A. PhilippFlash Flood Forecasting

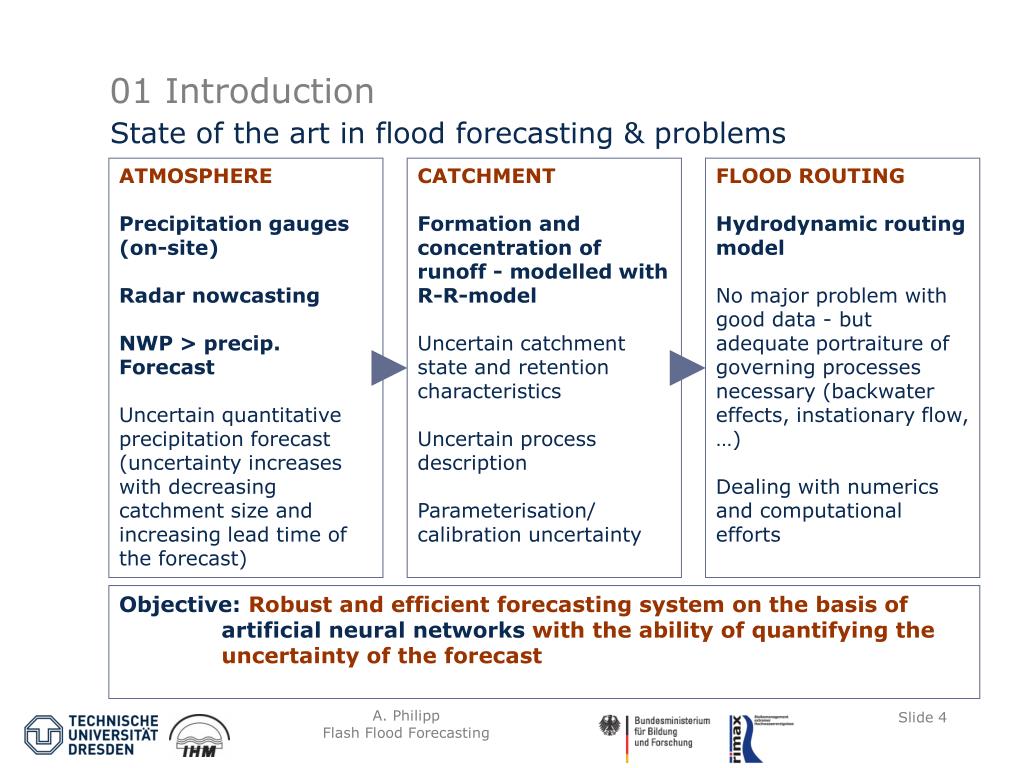

  4. State of the art in flood forecasting & problems ATMOSPHERE Precipitation gauges(on-site) Radar nowcasting NWP > precip. Forecast Uncertain quantitative precipitation forecast (uncertainty increases with decreasing catchment size and increasing lead time of the forecast) CATCHMENT Formation and concentration of runoff - modelled with R-R-model Uncertain catchment state and retention characteristics Uncertain process description Parameterisation/calibration uncertainty FLOOD ROUTING Hydrodynamic routing model No major problem with good data - but adequate portraiture of governing processes necessary (backwater effects, instationary flow, …) Dealing with numerics and computational efforts 01 Introduction Objective: Robust and efficient forecasting system on the basis of artificial neural networks with the ability of quantifying the uncertainty of the forecast A. PhilippFlash Flood Forecasting

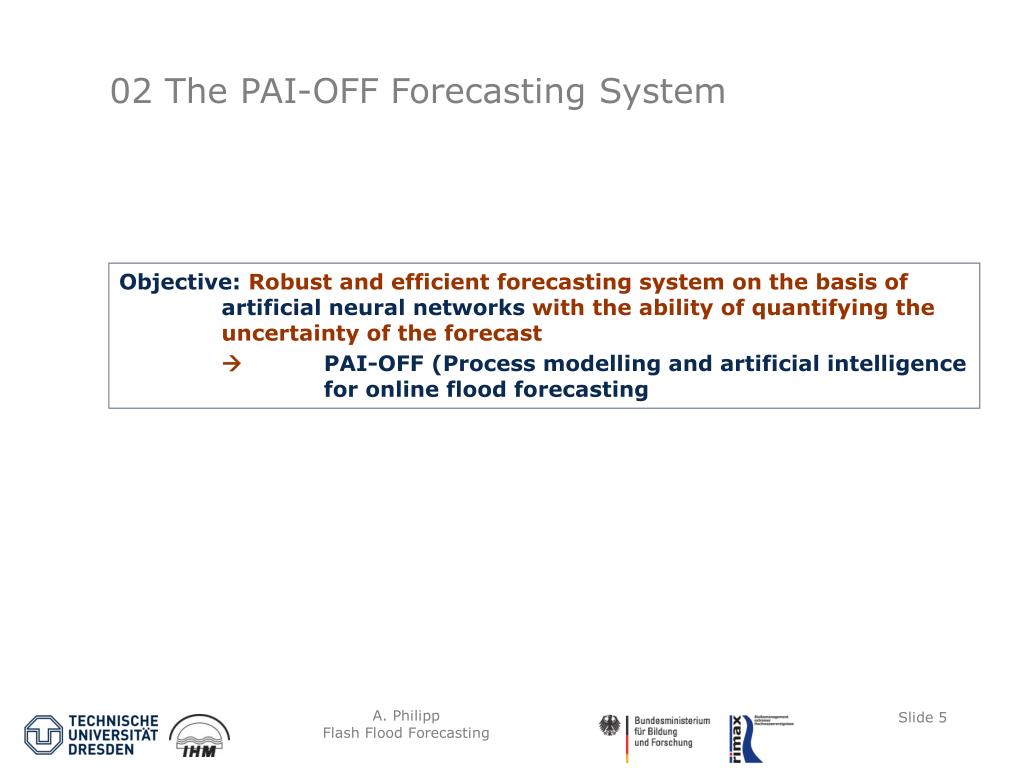

  5. 02 The PAI-OFF Forecasting System Objective: Robust and efficient forecasting system on the basis of artificial neural networks with the ability of quantifying the uncertainty of the forecast  PAI-OFF (Process modelling and artificial intelligence for online flood forecasting A. PhilippFlash Flood Forecasting

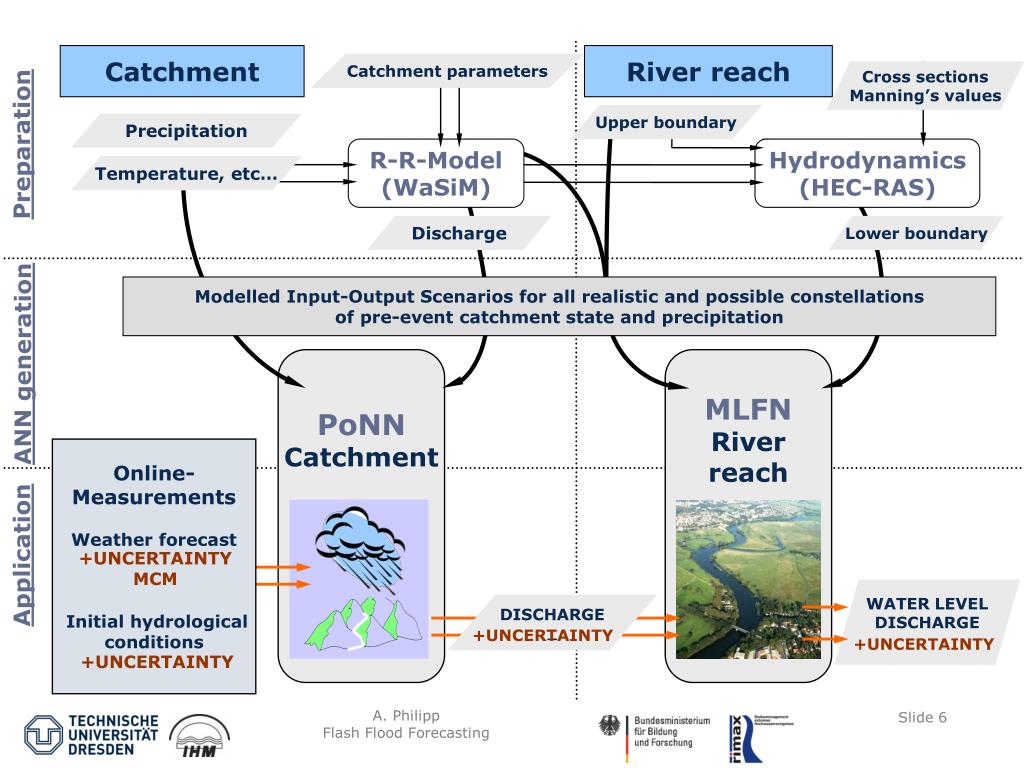

  6. PoNN Catchment Catchment River reach Catchment parameters Cross sectionsManning’s values Upper boundary Precipitation Preparation R-R-Model(WaSiM) Hydrodynamics (HEC-RAS) Temperature, etc… Discharge Lower boundary Modelled Input-Output Scenarios for all realistic and possible constellationsof pre-event catchment state and precipitation ANN generation MLFN Riverreach Online-Measurements Weather forecast Initial hydrologicalconditions Application +UNCERTAINTY MCM WATER LEVEL DISCHARGE DISCHARGE +UNCERTAINTY +UNCERTAINTY +UNCERTAINTY A. PhilippFlash Flood Forecasting

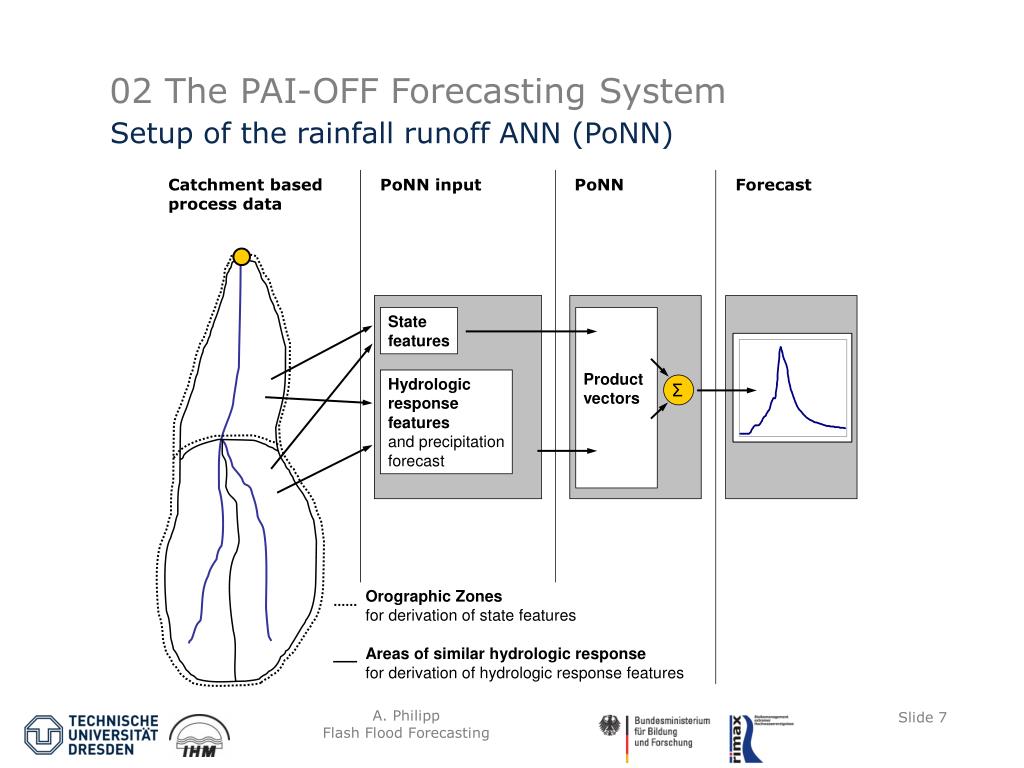

  7. Setup of the rainfall runoff ANN (PoNN) 02 The PAI-OFF Forecasting System A. PhilippFlash Flood Forecasting

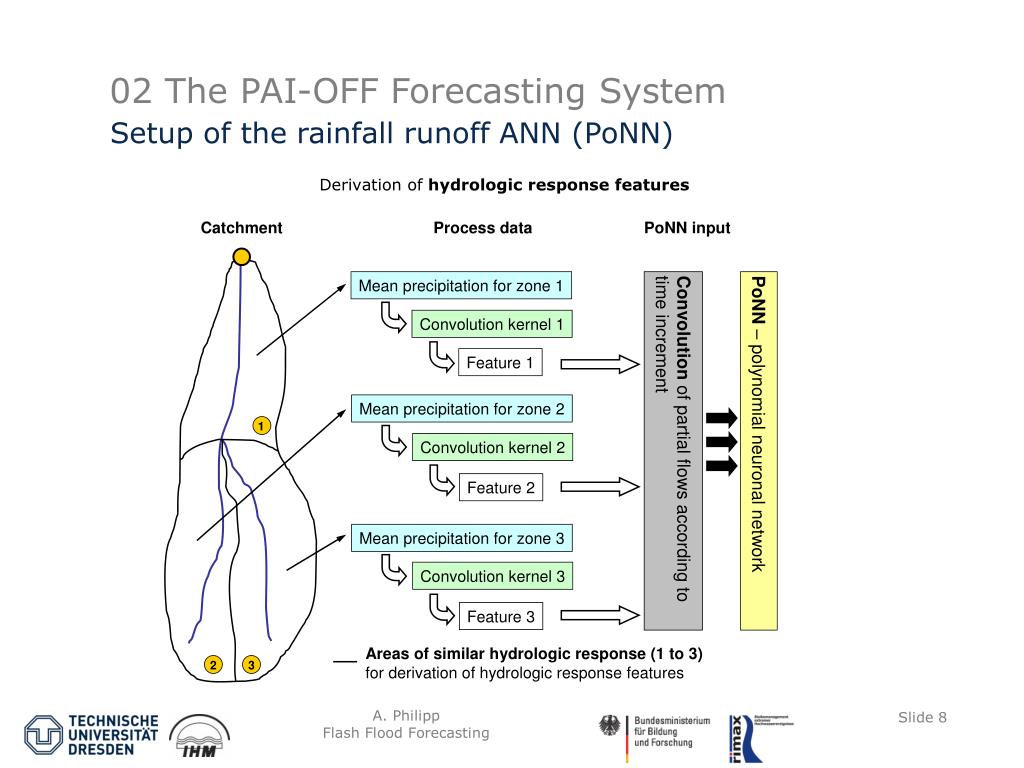

  8. Setup of the rainfall runoff ANN (PoNN) 02 The PAI-OFF Forecasting System A. PhilippFlash Flood Forecasting

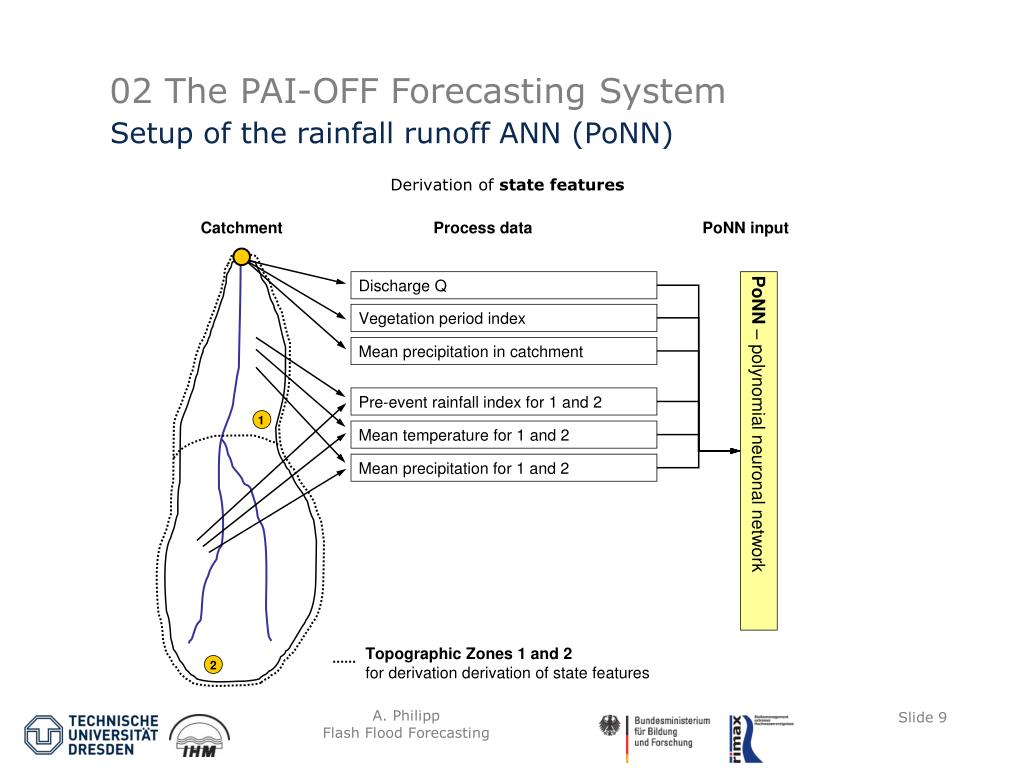

  9. Setup of the rainfall runoff ANN (PoNN) 02 The PAI-OFF Forecasting System A. PhilippFlash Flood Forecasting

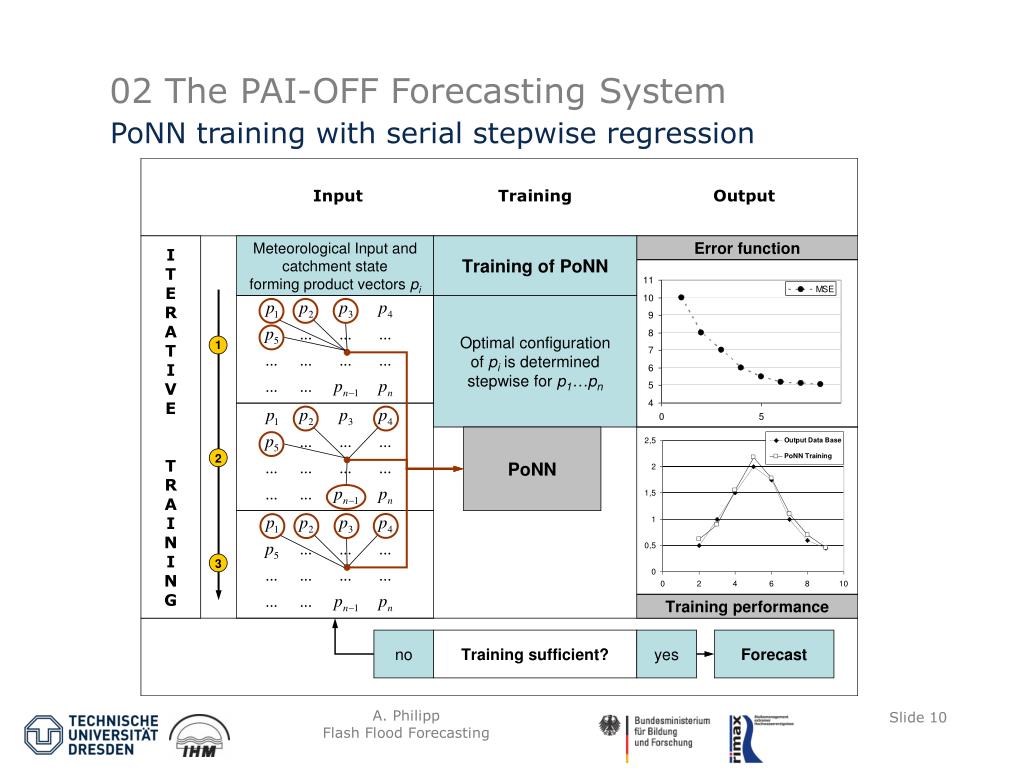

  10. PoNN training with serial stepwise regression 02 The PAI-OFF Forecasting System A. PhilippFlash Flood Forecasting

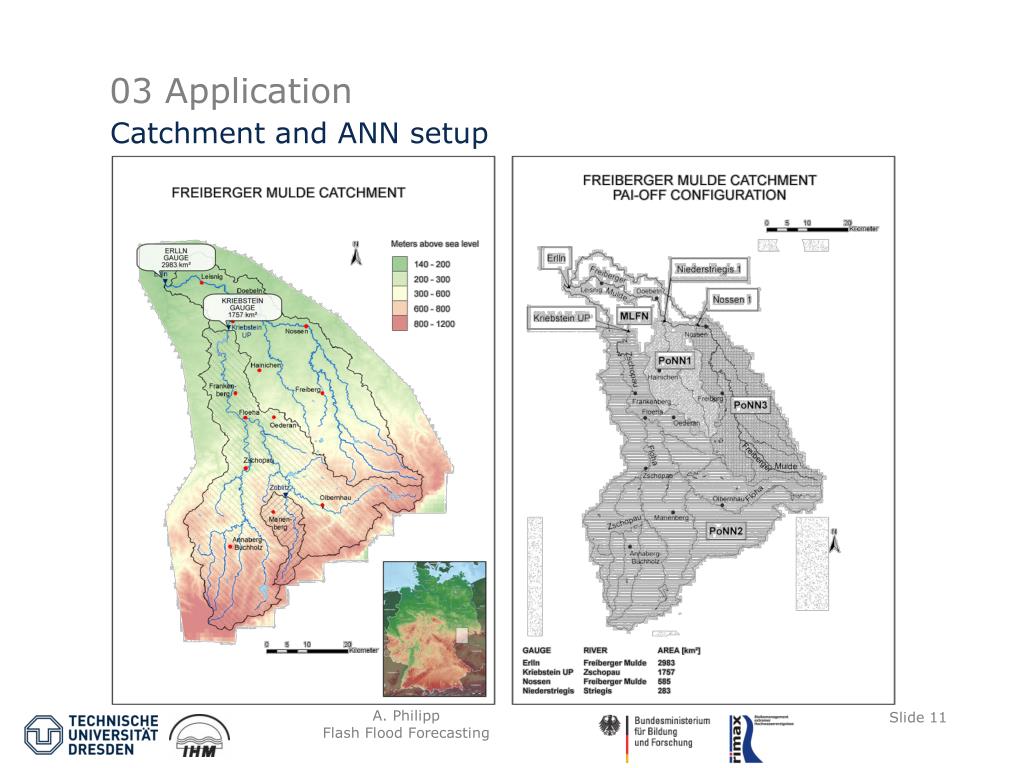

  11. Catchment and ANN setup 03 Application A. PhilippFlash Flood Forecasting

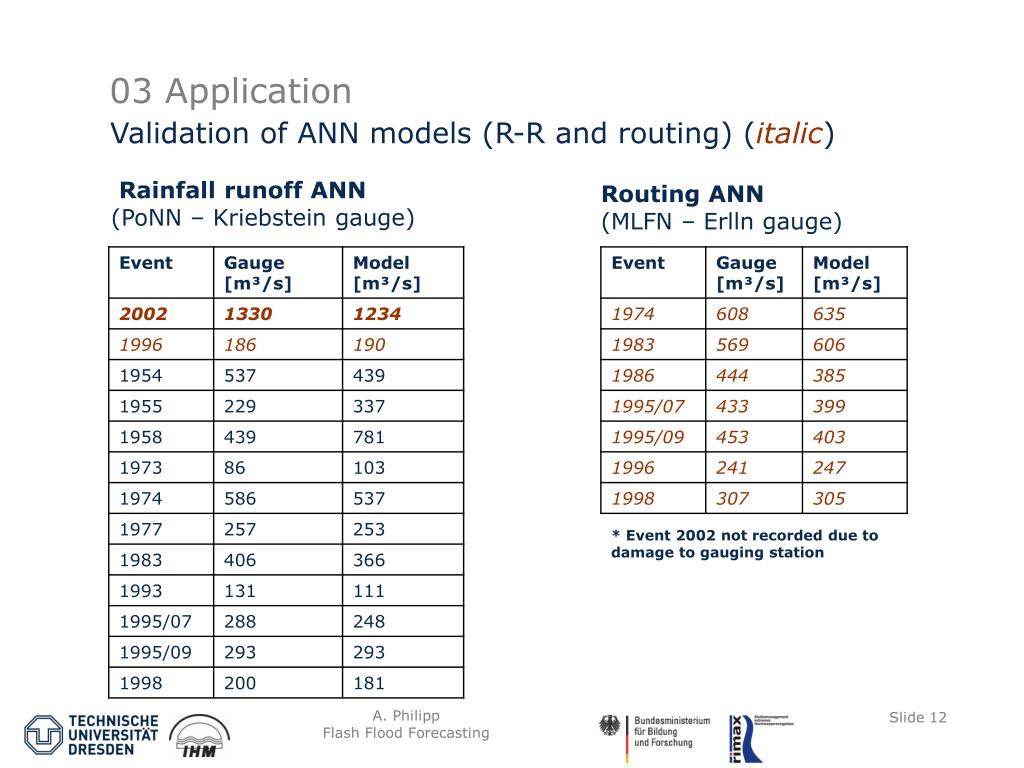

  12. Validation of ANN models (R-R and routing) (italic) Routing ANN(MLFN – Erlln gauge) 03 Application • Rainfall runoff ANN(PoNN – Kriebstein gauge) * Event 2002 not recorded due todamage to gauging station A. PhilippFlash Flood Forecasting

  13. PAI-OFF performance for extreme rainfall event 08/02 03 Application Accumulated rainfall 10.08.-13.08.2002, 06 UTC (German Weather Service) Accumulated rainfall 12.08.-13.08.2002, 06 UTC (German Weather Service, Meteomedia) A. PhilippFlash Flood Forecasting

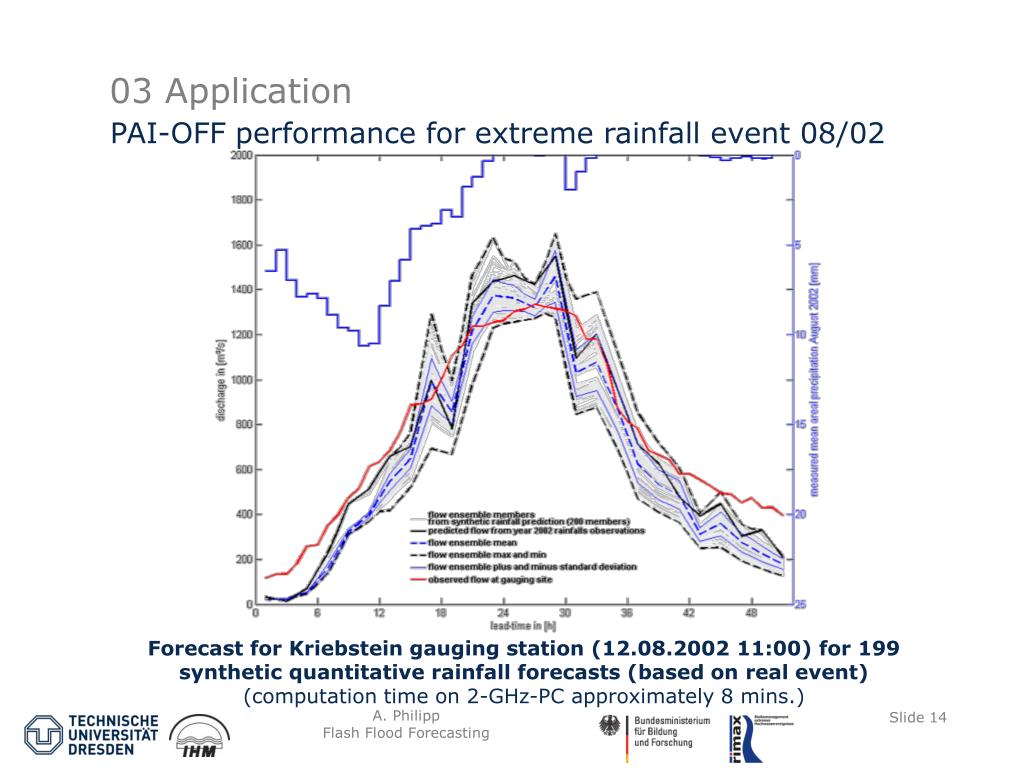

  14. PAI-OFF performance for extreme rainfall event 08/02 03 Application • Forecast for Kriebstein gauging station (12.08.2002 11:00) for 199 synthetic quantitative rainfall forecasts (based on real event)(computation time on 2-GHz-PC approximately 8 mins.) A. PhilippFlash Flood Forecasting

  15. PAI-OFF performance for extreme rainfall event 08/02 03 Application 1955 1955 2002 1982 • Forecast for Kriebstein gauging station (12.08. 11:00) for different initial hydrological conditions (taken from the years 1953 to 1999), chared with 2002 rainstorm(computation time approximately 2 mins.) 1982 1985 1985 2002 gauge 2002 A. PhilippFlash Flood Forecasting

  16. PAI-OFF performance for extreme rainfall event 08/02 04 Summary A. PhilippFlash Flood Forecasting

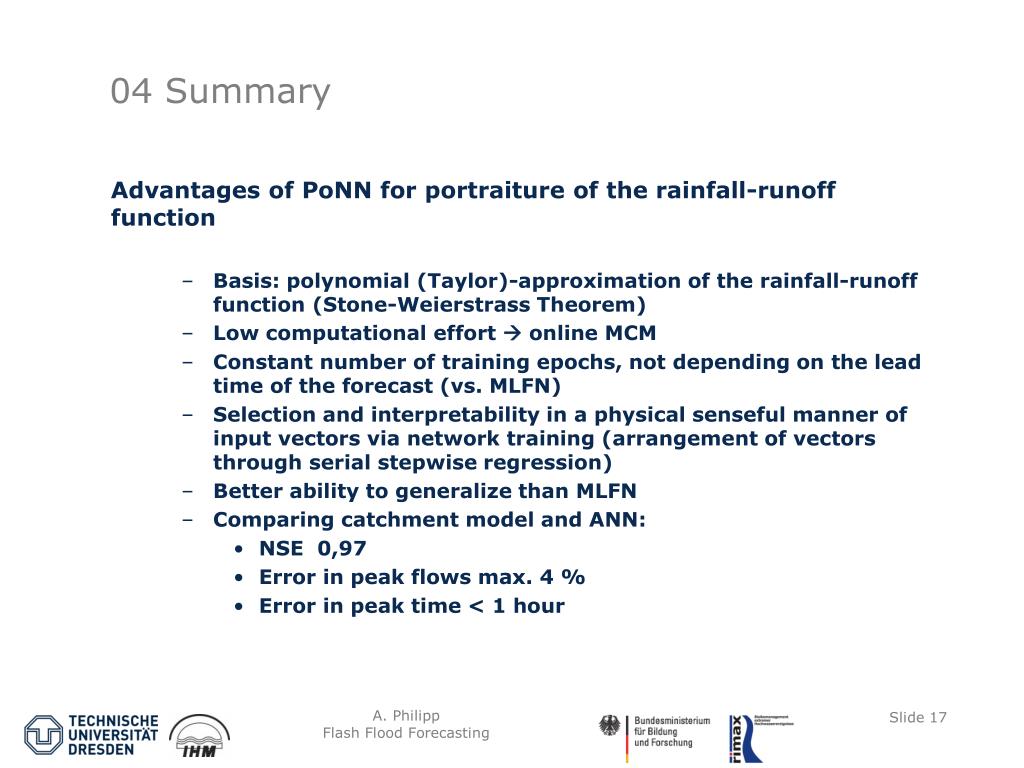

  17. 04 Summary • Advantages of PoNN for portraiture of the rainfall-runoff function • Basis: polynomial (Taylor)-approximation of the rainfall-runoff function (Stone-Weierstrass Theorem) • Low computational effort  online MCM • Constant number of training epochs, not depending on the lead time of the forecast (vs. MLFN) • Selection and interpretability in a physical senseful manner of input vectors via network training (arrangement of vectors through serial stepwise regression) • Better ability to generalize than MLFN • Comparing catchment model and ANN: • NSE 0,97 • Error in peak flows max. 4 % • Error in peak time < 1 hour A. PhilippFlash Flood Forecasting

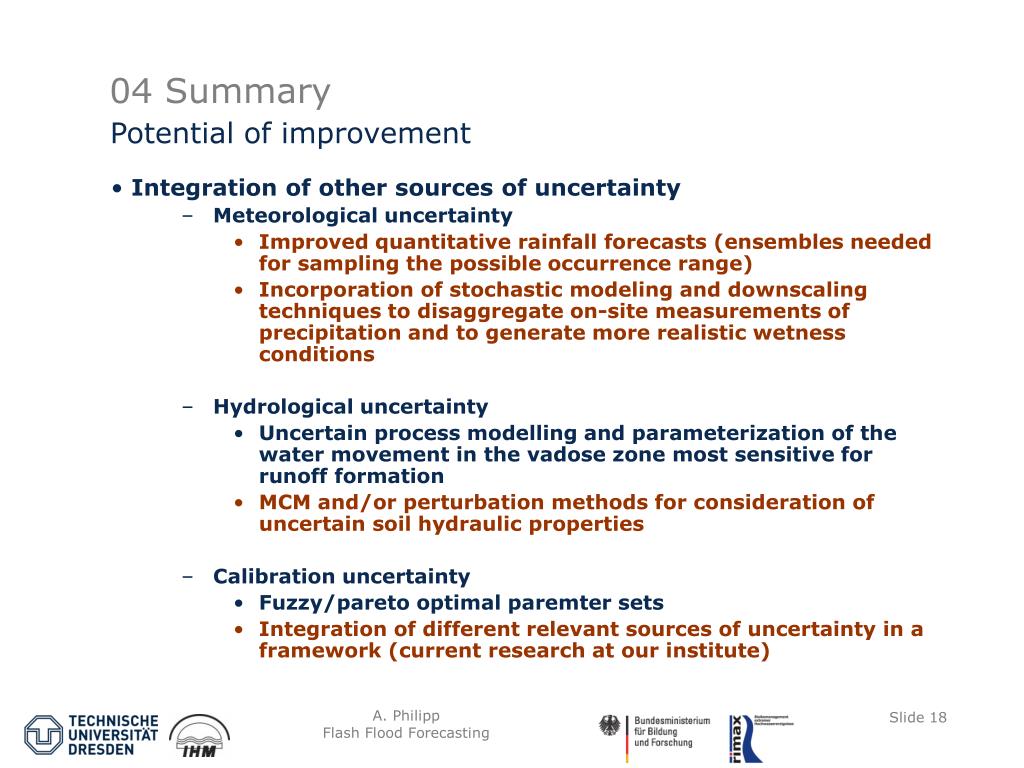

  18. Potential of improvement 04 Summary • Integration of other sources of uncertainty • Meteorological uncertainty • Improved quantitative rainfall forecasts (ensembles needed for sampling the possible occurrence range) • Incorporation of stochastic modeling and downscaling techniques to disaggregate on-site measurements of precipitation and to generate more realistic wetness conditions • Hydrological uncertainty • Uncertain process modelling and parameterization of the water movement in the vadose zone most sensitive for runoff formation • MCM and/or perturbation methods for consideration of uncertain soil hydraulic properties • Calibration uncertainty • Fuzzy/pareto optimal paremter sets • Integration of different relevant sources of uncertainty in a framework (current research at our institute) A. PhilippFlash Flood Forecasting

  19. Thank You for Your Attention! • Funded by: • German Federal Ministry for Education and Science • References: • Cullmann, J. (2007): Online Flood Forecasting in Fast Responding Catchments on the Basis of Artificial Neural Networks, Dissertation TU Dresden. • Görner, W., J. Cullmann, R. Peters, G. H. Schmitz (2006): Nutzung künstlicher neuronaler Netze zur Bereitstellung von Entscheidungsgrundlagen für operative und planerische wasserwirtschaftliche Aufgaben, Projektbericht RIMAX. • Peters, R. (2007): Künstliche neuronale Netze zur Beschreibung der hydrodynamischen Prozesse für den Hochwasserfall unter Berücksichtigung der Niederschlags-Abfluss-Prozesse im Zwischeneinzugsgebiet, Dissertation TU Dresden. • Schmitz, G. H., J. Cullmann, W. Görner, F. Lennartz, W. Dröge (2005): PAI-OFF: Eine neue Strategie zur Hochwasservorhersage in schnellreagierenden Einzugsgebieten. Hydrologie und Wasserbewirtschaftung 10, 2005. A. PhilippFlash Flood Forecasting

  20. Verbesserungsmöglichkeiten 04 Zusammenfassung und Ausblick • Trainingsdatenbank • Verbesserungen am prozessbasierten Modell (WaSiM-ETH) • Schneemodellierung • Parametrisierung (eindeutig? oder transient) • Pre-Processing • Mehr physikalische begründete Merkmale (vs. Netzarchitektur?) • Deterministisches Verfahren für beliebige Einzugsgebiete • Objektivierung der Merkmalsselektion? • Neuronales Netz • Aggregierung des Niederschlagsfeldes zu (flächenbezogenen) eindimensionalen Inputs  mgl. Oszillationen in Vorhersage (Glättung?) • Andere Architekturen zur Zeitreihenvorhersage (rekurrente und modulare Netze) • Plattformunabhängigkeit und Modularisierung A. PhilippFlash Flood Forecasting

  21. Die PAI-OFF-Methodik 02 Das PAI-OFF Vorhersagesystem • Process Modelling and Artificial Intelligence for Online Flood Forecasting (PAI-OFF): • Synthese der Vorteile physikalisch begründeter Modellierung (Prozessbeschreibung) mit denen von künstlichen neuronalen Netzen (Schnelligkeit und Robustheit) • Dabei Vermeidung mangelnder Generalisierbarkeit der neuronalen Modells durch spezifische Methodik (datengetrieben) •  Einzugsgebietsspezifische Methodik zur Berücksichtung der Vorhersageunsicherheit A. PhilippFlash Flood Forecasting

  22. Hochwasserentstehung: Einflussfaktoren Menge/Intensität, Dauer (räumliche und zeitliche Verteilung des Niederschlagsfeldes)Zugrichtung/orographische Effekte (advektive und konvektive Ereignisse)Größe des Flussgebiets, Topographie/MorphologieRetentionscharakteristik (Bodenart, Landnutzung)Große EZG: (Abflussbildung, Abflusskonzentration), WellenablaufKleine EZG: Abflussbildung und Abflusskonzentration, Wellenablauf  Flash Floods 01 Einführung + • StarkregenHydrologische Charakteristika des EZGHochwasser-ereignis  A. PhilippFlash Flood Forecasting

  23. Setup des N-A-ANN (PoNN) 02 Das PAI-OFF Vorhersagesystem Vorgeschichte des Ereignisses Charakteristiken des Einzugsgebietes Niederschlag • Gebietszustand/Feuchte • Abflussbereitschaft • Speichervermögen • Vegetationsentwicklung • Größe des Einzugsgebietes • Topographie / Morphologie • Retentionscharakteristik • Bodenart, Landnutzung • Flussnetz • Form • Intensität • Dauer • Volumen Gebietsantwort  Hydrologic Response Features Ereignisvorgeschichte State Features A. PhilippFlash Flood Forecasting

  24. Performance von PAI-OFF für Extremereignis 2002 04 Zusammenfassung und Ausblick • Vorhersage Pegel Kriebstein (12.08. 11:00 Uhr) für verschiedene Ereignisvorgeschichten (1953 bis 1999), beaufschlagt mit synthetischen Ensemble-Vorhersagen (rund 5200 Simulationen) A. PhilippFlash Flood Forecasting

  25. Setup und Training des Hydrodynamik-ANN (MLFN) 02 Das PAI-OFF Vorhersagesystem A. PhilippFlash Flood Forecasting

  26. Meteorologische Analyse 02 Das PAI-OFF Vorhersagesystem • Auf Grund der mehr oder minder mangelhaften Generalisierbarkeit künstlicher neuronaler Modelle (Trainings-Datenbank): • Historische Reihen (Felder) • Entwicklung eines Niederschlagsgenerators aus Beobachtungen und KOSTRA (Görner 2006) • Generierung typischer, Hochwasser auslösender Niederschlagsszenarien • Variation • Form und Schiefe der Hyetographen an Referenzstation • Zugrichtung und Geschwindigkeit advektiver Felder • Für konvektive Ereignisse Ort der Maximalintensität sowie Radius des gesamten konvektiven Ereignisses • Zufallsanteil • Ereignis-Datenbank  hydrologisch/hydraulisches Modell  Input-Output-Datenpaare für das Netztraining A. PhilippFlash Flood Forecasting

  27. Performance von PAI-OFF für Extremereignis 2002 03 Anwendungsbeispiel Freiberger Mulde • Vorhersage für verschiedene Startpunkte, Niederschlagsereignis 2002 real; Pegel Kriebstein A. PhilippFlash Flood Forecasting

  28. Niederschlagsgenerator – Bsp. Pegel Kriebstein 02 Das PAI-OFF Vorhersagesystem Konvektives Ereignis über Fichtelberg A. PhilippFlash Flood Forecasting
