实验二 基尔霍夫定律

实验二 基尔霍夫定律. 一、实验目的 1.验证基尔霍夫电流定律、电压定律。 2.加深对电路基本定律适用范围普遍性的认识。 3.进一步熟悉常用仪器的使用方法。. 二、原理说明 基尔霍夫定律是电路普遍适用的基本定律。无论是线性电路还是非线性电路，无论是时变电路还是非时变电路，在任一瞬间测出各支路电流及元件、电源二端的电压都应符合 KUL 电压定律，即在电路的任一节点必满足 KCL 定律，这一约束关系。这二个定律一个是基于电流连续性原理，另一个则是建立在电位的计算与途径无关(即电位的单值性)原理基础上的。. KCL KUL:. 三、预习要求

lea
Download Presentation

实验二 基尔霍夫定律

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

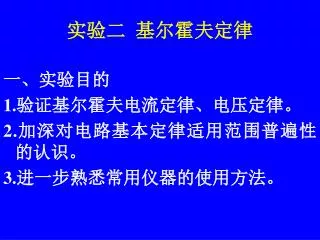

  1. 实验二 基尔霍夫定律 一、实验目的 1.验证基尔霍夫电流定律、电压定律。 2.加深对电路基本定律适用范围普遍性的认识。 3.进一步熟悉常用仪器的使用方法。

  2. 二、原理说明 基尔霍夫定律是电路普遍适用的基本定律。无论是线性电路还是非线性电路，无论是时变电路还是非时变电路，在任一瞬间测出各支路电流及元件、电源二端的电压都应符合KUL电压定律，即在电路的任一节点必满足KCL定律，这一约束关系。这二个定律一个是基于电流连续性原理，另一个则是建立在电位的计算与途径无关(即电位的单值性)原理基础上的。

  3. KCL • KUL:

  4. 三、预习要求 计算图2-1电路中各支路的电压和电流。

  5. U1 U2 U3 U4 U5 I1 I2 I3 I4 I5 内容一 内容二 四、实验内容和步骤 1.按图2-1接线并测量各电阻上的电压及流过各电阻的电流，把结果记录于表2-1。(测量时注意数字万用表的正负级亦即各电压电流的正、负)对于三个回路和①、②二个节点分别验证: 表2-1

  6. 2.将图2-l 电路中R3换成二极管，而R5换成10μF电容(实验箱中C1)，此时电路是非线性的，重复上述实验步骤，看是否满足和。 注意:1、二极管符号为 ，它是一种半导体元件，它的基本特征是单向导电。 接电路时务必让其正向导通，即正极接节点②负极接节点①。 2.为减少测量中的系统误差，稳压电源输出电压亦用数字万用表测量为准
