  1. 课程负责人:孙连伟

  2. 学习任务4空调的出风控制系统的检修 • 教学目标: • 掌握空调通风系统基本组成及工作原理。 • 空调通风系统各主要组成件的作用及安装位置。 • 空调通风控制系统的检测。

  3. 汽车空调的空气过滤器

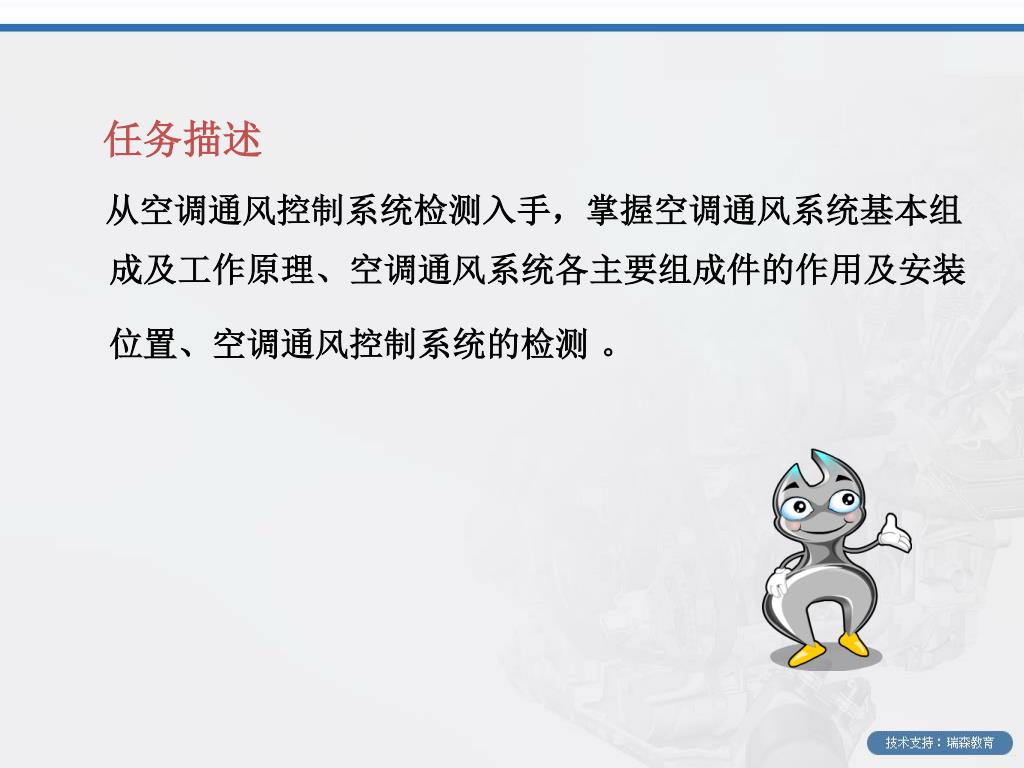

  4. 从空调通风控制系统检测入手,掌握空调通风系统基本组成及工作原理、空调通风系统各主要组成件的作用及安装位置、空调通风控制系统的检测。 任务描述

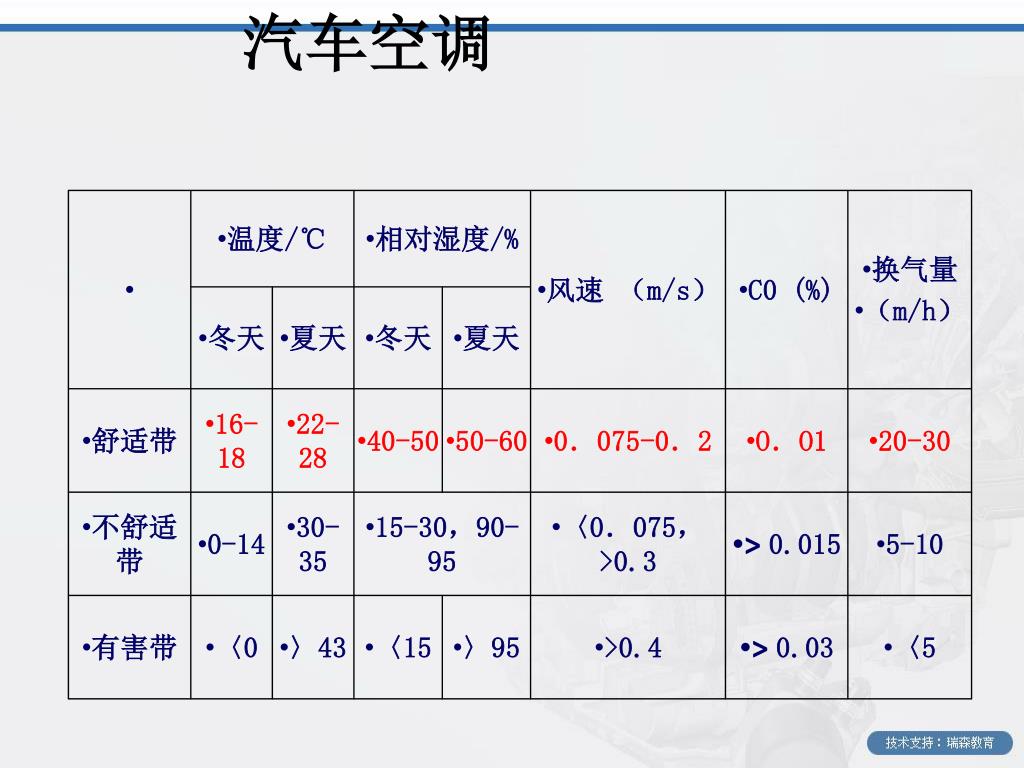

  5. 汽车空调 • 温度/℃ • 相对湿度/% • 风速 (m/s) • C0 (%) • 换气量 • (m/h) • 冬天 • 夏天 • 冬天 • 夏天 • 舒适带 • 16-18 • 22-28 • 40-50 • 50-60 • 0.075-0.2 • O.O1 • 20-30 • 不舒适带 • 0-14 • 30-35 • 15-30,90-95 • 〈0.075,>0.3 • >0.015 • 5-10 • 有害带 • 〈0 • 〉43 • 〈15 • 〉95 • >0.4 • >0.03 • 〈5

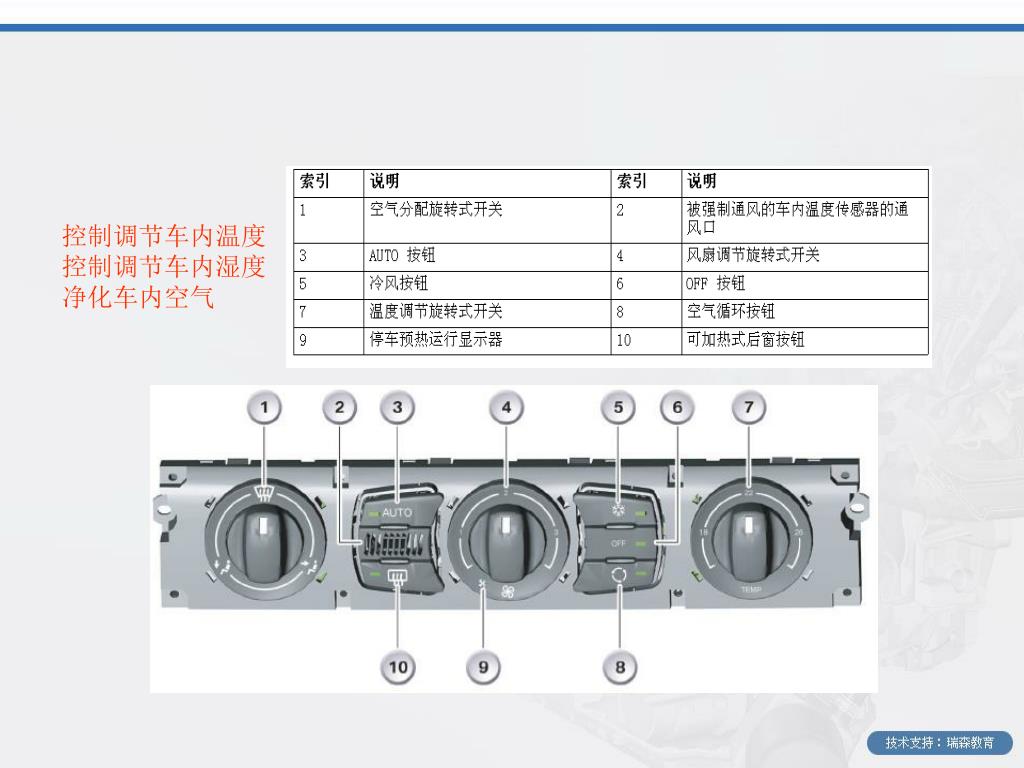

  6. 控制调节车内温度 控制调节车内湿度 净化车内空气

  7. 通风系统的作用是将车外的新鲜空气引入车内,将车内的污浊空气排出车外,同时通风系统还具有风窗除霜的作用。通风系统的作用是将车外的新鲜空气引入车内,将车内的污浊空气排出车外,同时通风系统还具有风窗除霜的作用。 通风系统的作用

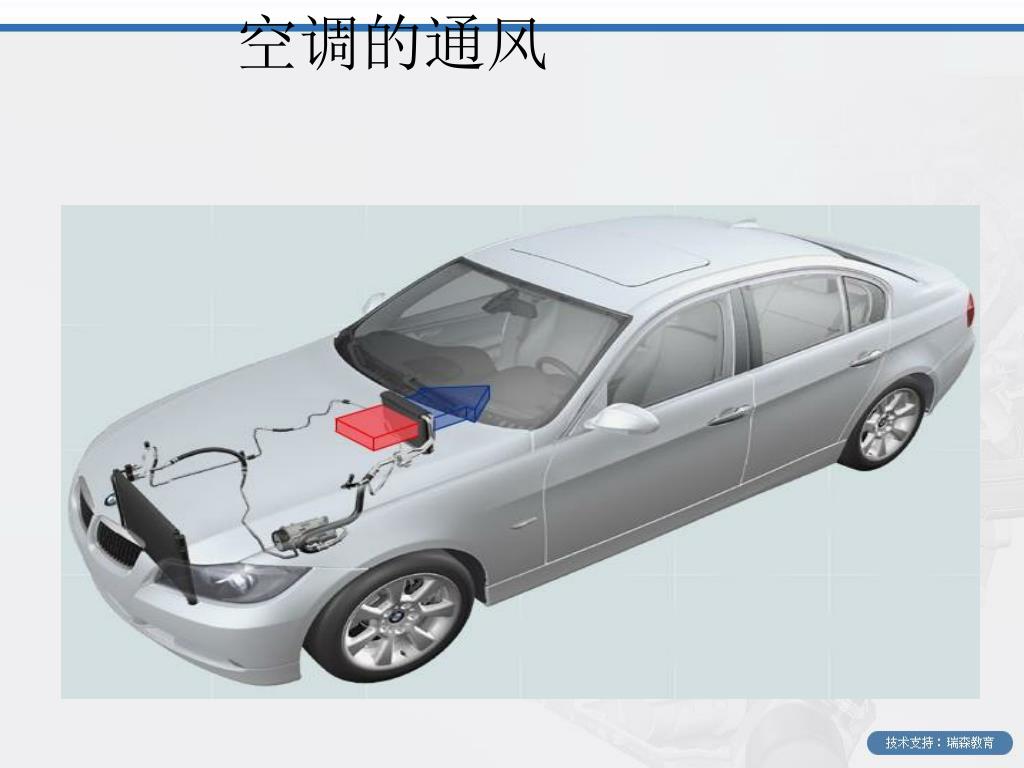

  8. 空调的通风

  9. 自然通风 强制通风 空气净化系统 通风系统的分类 轿车通风时的空气流动

  10. 蒸发器的通风 强制接通的风扇 温度传感器 蒸发器 冷凝水排放装置

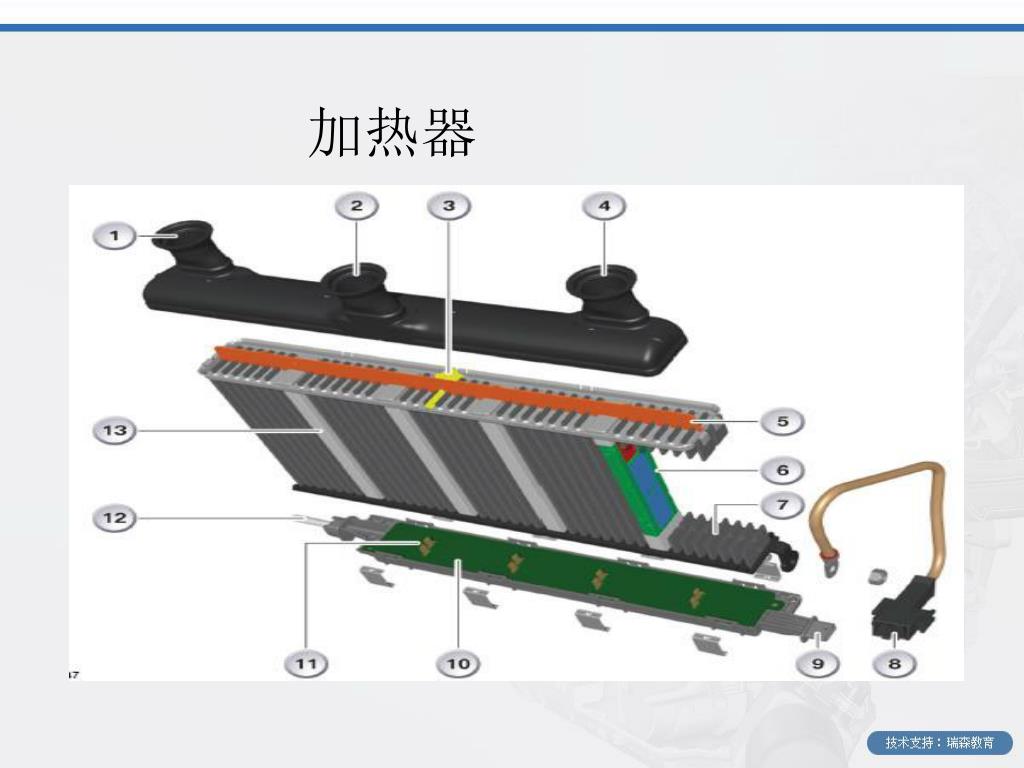

  11. 加热器

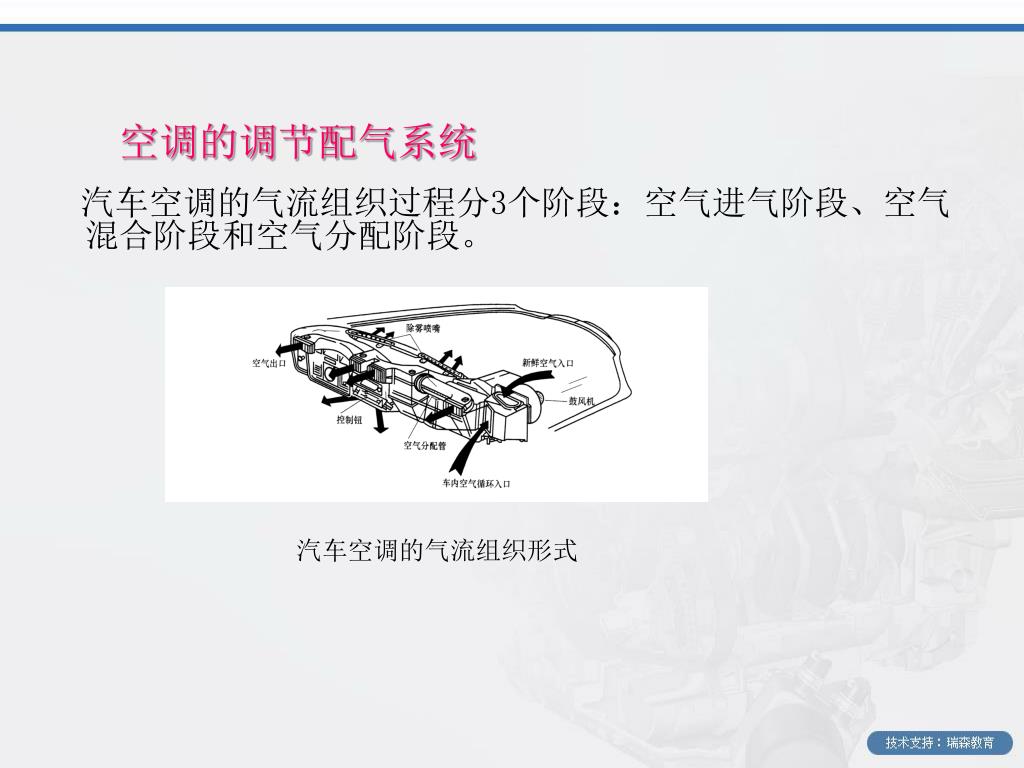

  12. 汽车空调的气流组织过程分3个阶段:空气进气阶段、空气混合阶段和空气分配阶段。 空调的调节配气系统 汽车空调的气流组织形式

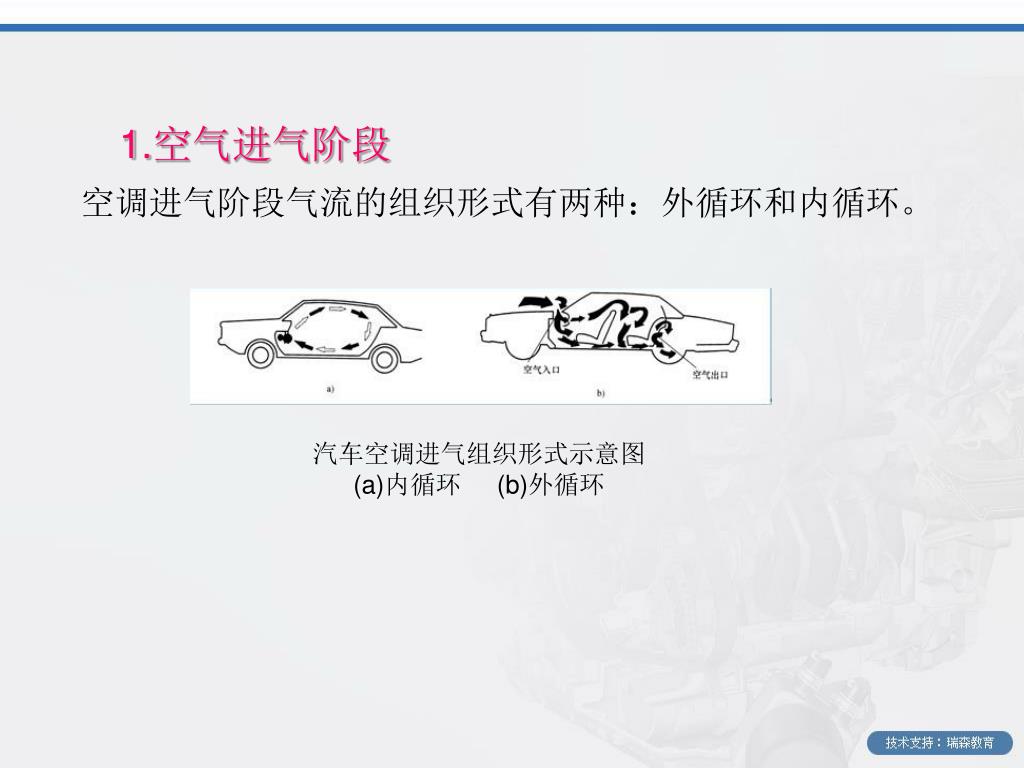

  13. 空调进气阶段气流的组织形式有两种:外循环和内循环。 1.空气进气阶段 汽车空调进气组织形式示意图 (a)内循环 (b)外循环

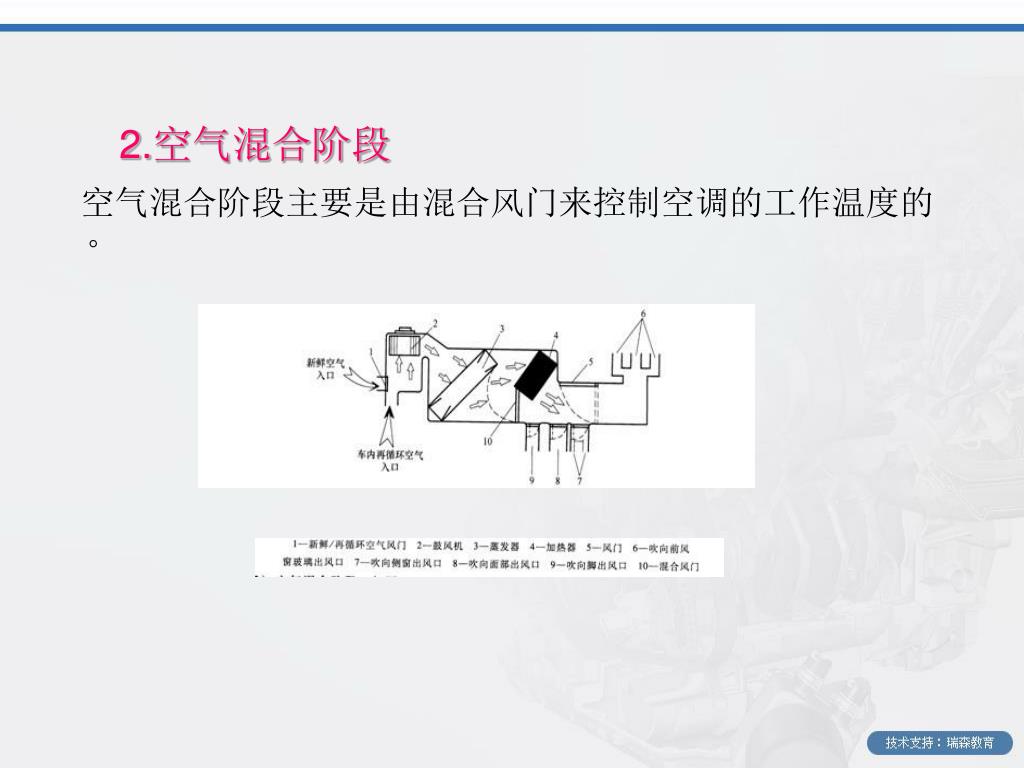

  14. 空气混合阶段主要是由混合风门来控制空调的工作温度的。 2.空气混合阶段

  15. 空气分配阶段可通过控制不同的风门,使空气吹向面部、胸部、脚部及前风窗玻璃。 3.空气分配阶段
