编辑实验 EDIUS 非线编软件的使用暨校园电视短片的编辑

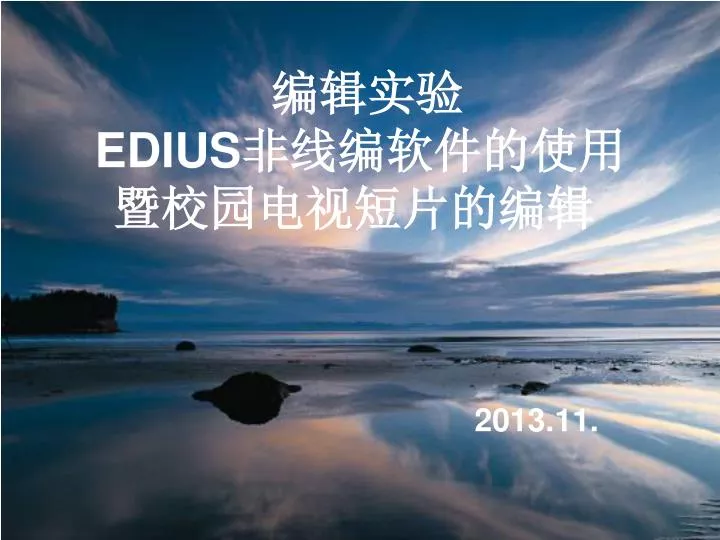

编辑实验 EDIUS非线编软件的使用暨校园电视短片的编辑 2013.11.

第一部分实验目的 • 认识非线性编辑EDIUS 5.5系统, 熟悉其基本操作方法，包括设备的连接，素材的上载及导入，界面功能，主要的菜单命令，基本的编辑方法，静态字幕的制作，视频节目的输出和视频截图的方法，等。

第二部分实验内容 • 1、摄像机素材上载。 • 2、将素材导入到EDIUS 素材库中。 • 3、在时间线窗口中编辑素材、添加过渡特效、制作渐变色静态字幕。 • 4、输出图片（静帧）文件和视频文件。

第三部分相关理论知识要点 • EDIUS 5.5的工作区域（面板和窗口） • EDIUS 5.5 的菜单命令 • 视频信号常用格式和接口 • EDIUS 5.5的使用

第一节 EDIUS 5.5的工作区域（面板和窗口） • 素材库面板（Material Bin Panel） • 监视窗口（ Monitors） • 时间线面板（ Timeline Panel ） • 特效面板（ Effects Panel） • 信息面板（ Info Panel） • 标记面板（ Mark Panel） • 音频混合器窗口（ Audio Mixer）

一、素材库面板 • 在这里输入需要使用的所有素材的链接（注意：它们不是素材本身，素材本身在硬盘里面）。这些素材包括：视频剪辑、音频文件、图形、字幕、静态图像和序列。 • 在素材库中，可用文件夹来组织素材。 • 素材库面板最上面一行是素材库工具栏。

一、素材库面板 • 点击时间线面板工具栏的素材库面板按钮则可打开或关闭该面板，也可以使用快捷键B。 • 素材库工具栏中的工具从左到右依次是：文件夹、搜索、上移、添加文件、添加字幕、新建素材（彩条、色块、Quick Titler‥‥‥）、剪切、复制、粘贴、在播放窗口显示、删除、属性、视图显示方式（图标大、图标小、图表大、图表小、详细信息）、工具（‥‥‥）。省略号表示子菜单项目，不同的版本有所不同。

二、监视窗口 • 监视窗口可以设置成两个，也可以设置成一个。当设置成两个时，左边的一个用来观看和剪切原始素材，右边的一个用来观看处理中的项目。当设置成一个时，可以很方便地切换PLR和REC。 • 两个监视窗口的操作按钮，可以划分为左、中、右三部分来描述。两个窗口的左、中两部分按钮基本相同；右部分有所不同。

二、监视窗口 • 两窗口操作按钮左边相同的按钮名称依次为：设入点（）、设出点（）；不同的是播放窗口下面工具栏左侧有“（采集）输入格式预设”图标，可以设置一个，也可设置几个。 • 相同的中部分按钮名称依次为：停止、快退、后退一帧、播放、前行一帧、快进、循环（全部，在入点与出点之间）。 • 播放窗口按钮右侧部分：覆盖到时间线、插入到时间线、采集、加入批采集列表（）、更新素材库（）。 • 录制窗口按钮右侧部分：上一编辑点、下一编辑点、播放指针区域（）、输出（）。

三、时间线面板 • 大部分的编辑工作都在时间线面板中完成。 • 在时间线面板上表示序列运行时间位置的指针称为当前时间指示器，或称时间线指针，可以用英文首字母简称为CTI。 • 可在时间线上创建序列（指编辑过的视频片段或整个项目文件）。序列的用途之一是可以用来组合，把某些序列接到别的序列上去。用这种方法可以把一个大的完整的任务分解成若干个小块来处理。 • 时间线操作的常用快捷键：Home：回到第一个剪辑第一帧开始；End：移到最后一个剪辑最后一帧末尾；Page Up：往左移动一个编辑点-修整；Page Down：往右移动一个编辑点-修整；Space（空格）：播放或停止。

三、时间线面板 • 为了在时间线上合成视频剪辑、图形和字幕，可以在无限数量的轨道上分层。在时间线上，放置在较高层轨道上的视频剪辑会覆盖其下层轨道上的内容。因此，如果想要让处在低轨上的剪辑显现出来，就要为在髙轨上的剪辑设置一定得透明度，或者缩小它的尺寸。合成的方法将在后续的课程中介绍。 • 在时间线上做的任何变动都将在节目监视窗口上显示。

三、时间线面板 • 默认情况下时间线面板上工具栏中的工具名称：新建序列（）、打开工程（）、保存工程（）、剪切、复制、粘贴至指针、替换素材（）、删除（）、波纹删除、撤销（）、恢复（）、允许添加视频、允许添加音频、覆盖或插入编辑模式（同步模式）、波纹或非波纹设置、添加切割点（）、设置默认转场（）、创建字幕（）、同步录音显示、渲染（）、素材库面板、调音台、矢量图和示波器、面板显示模式（）。 • 工具栏中的工具可以通过主菜单命令：设置>应用设置>自定义>按钮> 时间线>可用按钮>当前按钮，设置一些新的按钮，也可以从当前按钮中删除某些按钮。

四、特效面板 • 点击面板显示模式，选中该面板, 即可打开特效面板。EDIUS的特效和转场都罗列在特效面板中，分为系统预设、视频滤镜、音频滤镜、转场、音频淡入淡出、字幕混合、键七大类。如果打开各种效果文件夹，可看到它们都包含有为数众多的切换或效果。为了方便不同用户使用，特效面板有两种显示方式，分别为文件夹视图和树型列表视图。在文件夹视图显示时，当点击右侧栏中某一个特效视图时，它将会自动预演该特效的效果。

四、特效面板 • 通过特效面板顶部工具条的文件夹视图按钮可切换其显示方式为树型列表视图。树型列表视图非常简洁，仅列出滤镜名称，被选中的图标也能预演特效的动画效果。在树型列表视图下，点击面板顶部右侧的“显示特效视图”按钮又可以恢复文件夹视图显示。 • 特效面板顶部工具条工具依次是：隐藏特效视图、移到上一个文件夹、文件夹链接（）、添加到时间线（）、删除、属性、视图（图标大、图表大、图表小）、锁定。

五、信息面板 • 点击面板显示模式，选中该面板,则可打开信息面板。如果时间线面板中放入一个素材并选择它，那么信息面板将显示所选素材的信息。主要是：文件名、素材类型、持续时间、帧速率、入（开始）点、出（结束）点、光标位置。 • 所有的特效都会在信息面板的下方栏显示名称，选中特效，再点击属性按钮（或双击特效名称），即可打开该特效的参数设置面板。

六、序列标记面板 • 点击面板显示模式，选中该面板,则可打开序列标记面板。在时间线上创建标记使用快捷键V。 • 该面板显示用户在时间线上创建的标记信息。标记除了做记号外，还可以作为DVD影片的章节点。 • 标记面板右上部工具栏中的工具是：切换序列标记/素材标记、设置标记、标记入点/出点、移到前一标记、移到后一标记、清除标记、导入标记列表、导出标记列表。 • 特效、信息、序列标记三个面板，可以用快捷键H同时打开或关闭。

七、音频混合器窗口 • 点击时间线工具栏中的调音台按钮,则可显示音频混合器窗口。调音台面板中的音轨与当前工程的轨道是一一对应的，最左侧的Master是主音轨，即最后输出的效果 • 该窗口是一个专业的、完善的音频混合工具。它可以混合多个音频轨道、调整增益及进行声音的左右摇移或平衡。 • 在EDIUS中，调音台的音轨有四种调整方式，分别为轨道、锁定、触及和写入。单击每条轨道下方的“无”按钮可以打开这四种方式的下拉列表。 • 当使用它调试声音时，对应的视频画面将同时在监视器窗口中演播。

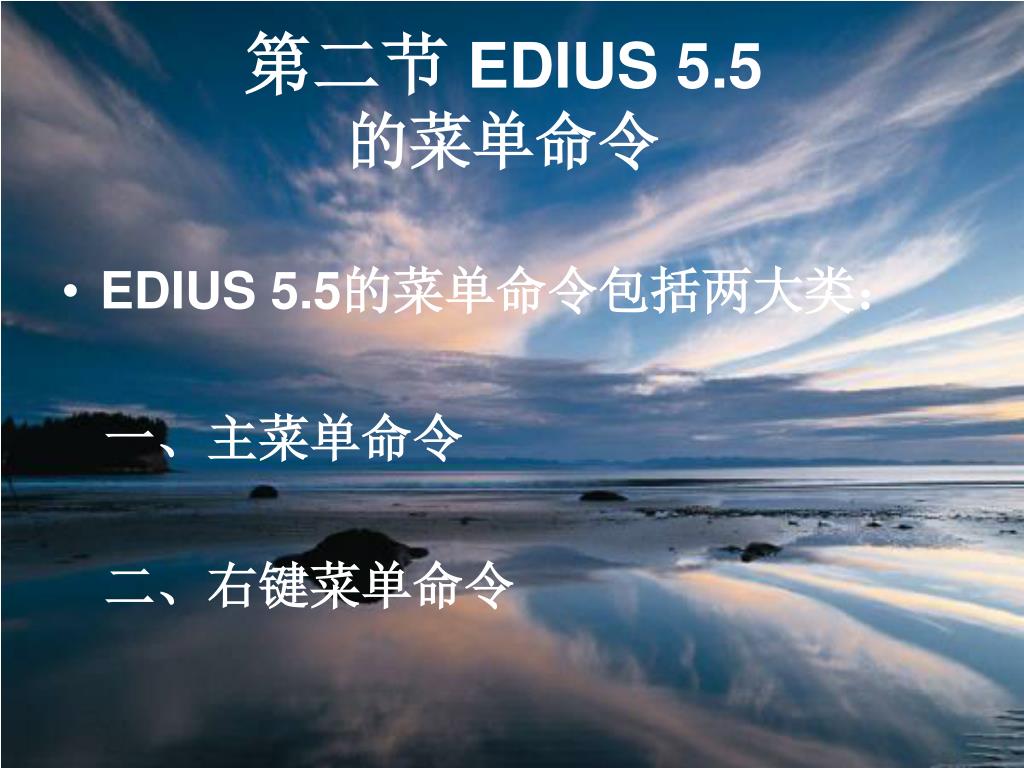

第二节EDIUS 5.5的菜单命令 • EDIUS 5.5的菜单命令包括两大类：一、主菜单命令二、右键菜单命令

一、主菜单命令 • GV • EDIUS • 文件 • 编辑 • 视图 • 素材（剪辑） • 标记 • 模式 • 采集 • 渲染 • 设置 • 帮助

1、“GV”选项卡 • 在该选项卡下，有如下命令菜单： • 移动 • 改变大小 • 最小化 • 布局（‥ ‥ ‥ ） • 单窗口模式 • 双窗口模式 • 关闭

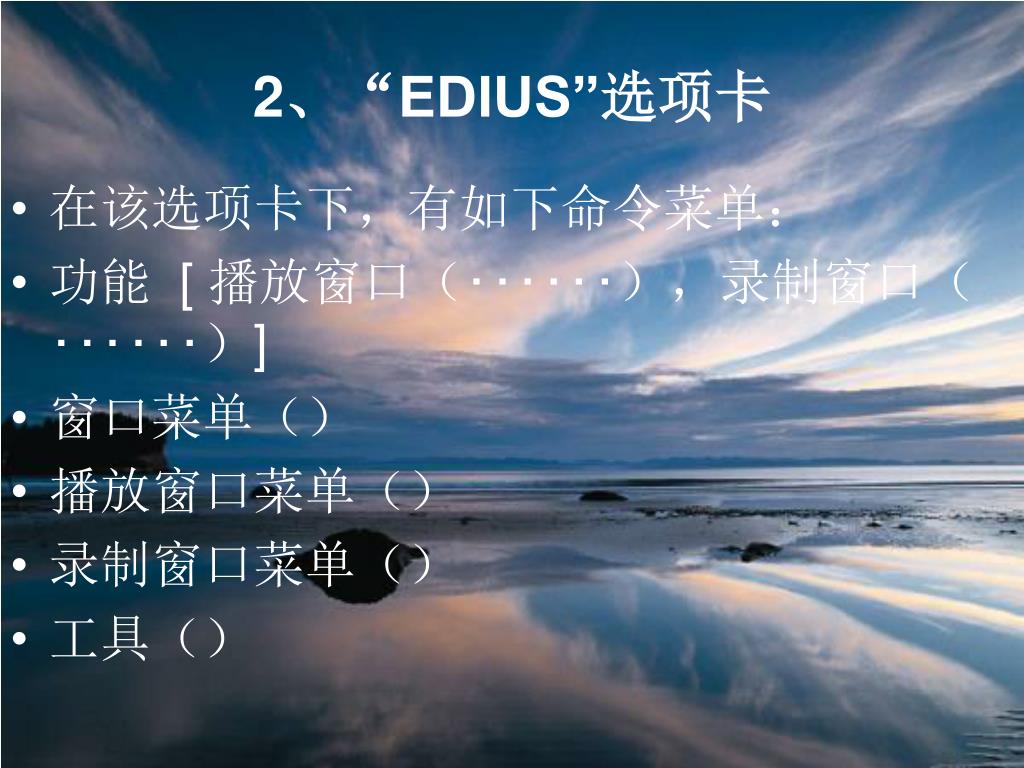

2、“EDIUS”选项卡 • 在该选项卡下，有如下命令菜单： • 功能 [ 播放窗口（‥‥‥），录制窗口（‥‥‥）] • 窗口菜单（） • 播放窗口菜单（） • 录制窗口菜单（） • 工具（）

3、“文件”选项卡 • 该选项卡下的项目有：新建（工程、新建序列、彩条、色块、QuickTitler）；打开工程；最近打开的工程；保存工程；另存为；关闭序列（）；导入序列；恢复离线素材；优化工程；代理文件处理；部分下载（）；部分下载取消；打开素材；最近打开的素材（）；导出工程（）；导入工程（）；输出（）；退出。

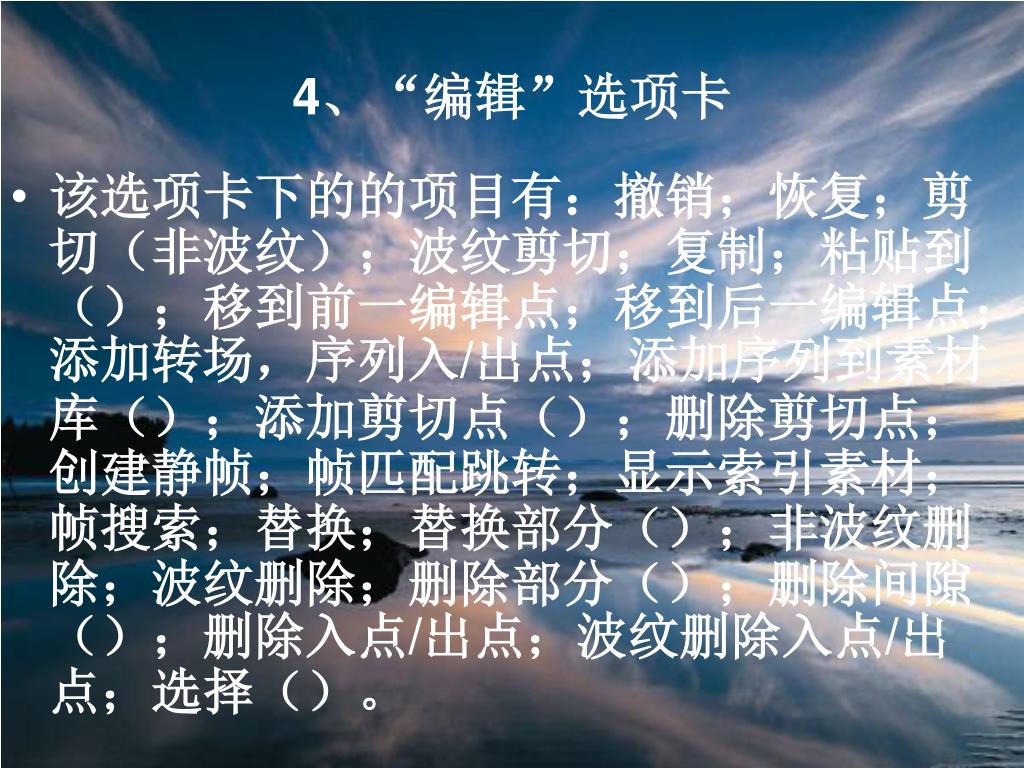

4、“编辑”选项卡 • 该选项卡下的的项目有：撤销；恢复；剪切（非波纹）；波纹剪切；复制；粘贴到（）；移到前一编辑点；移到后一编辑点；添加转场，序列入/出点；添加序列到素材库（）；添加剪切点（）；删除剪切点；创建静帧；帧匹配跳转；显示索引素材；帧搜索；替换；替换部分（）；非波纹删除；波纹删除；删除部分（）；删除间隙（）；删除入点/出点；波纹删除入点/出点；选择（）。

5、“视图”选项卡 • 该选项卡下的项目有：显示所有面板；隐藏所有面板；时间线窗口；素材库窗口；特效面板；信息面板；标记面板；调音台；矢量图和示波器；单窗口模式；双窗口模式；布局（），叠加显示；暂停场（）。

6、“素材”选项卡 • 该选项卡下的项目有：创建素材（彩条、色块、QuickTitler）；添加到素材库；锁定；解锁；设置组；撤销组；启用/屏蔽；仅启用焦点素材；速度；时间重映射；持续时间；均衡化；冻结帧（）；素材库搜索；在播放窗口显示；打开；编辑；MPEG Media Setting；属性。

7、“标记”选项卡 • 该选项卡下的项目有：设置入点；设置出点；设置音频入点；设置音频出点；在选定的素材上标记入点/出点；设置标记；标记入点/出点；编辑标记注释；转到入点；转到出点；移到前一个序列标记；移到后一个序列标记；清除入点/出点；清除入点；清除出点；清除标记（）；在播放窗口显示素材标记；在时间线上显示素材标记；导入素材列表；导出素材列表。

8、“模式”选项卡 • 该选项卡下的项目有：常规；同步模式；波纹模式；剪辑模式；布局；多机位；同步模式（）；覆盖剪切点；压缩至单个轨道；仅显示当前机位；机位（显示2个机位、显示3个机位、显示4个机位、显示5个机位、显示8个机位）；抽帧（无、1帧、2帧、3帧、4帧、5帧）；应用视频滤镜；显示轨道名称。

9、“采集”选项卡 • 该选项卡下的项目有：采集；音频采集；输入设置；卷号设置；Generic OHCI-Input；Generic HDV-Input；输入预设1；输入预设2；输入预设3；批采集；同步录音；DISC Capture； DISC Burner；EDIUS Watch；GF Ingest；Infinity Ingest ；K2 Connect；MPEG TS Writer；P2 Select；TelopStation SelectTool；XDCAM Select。

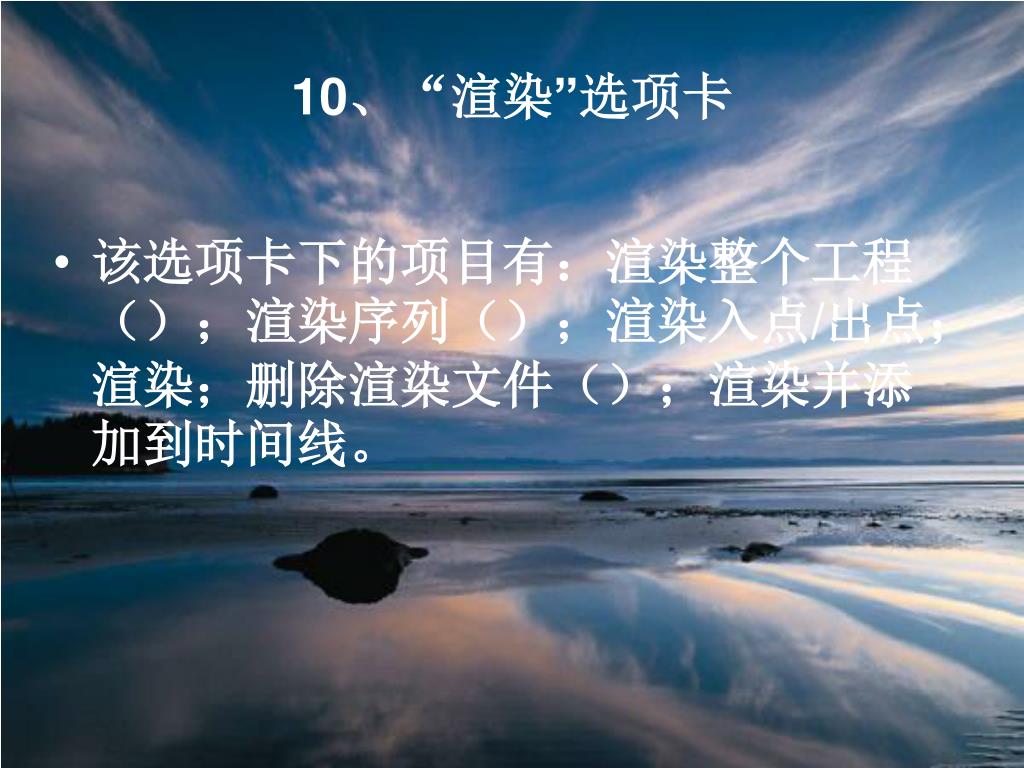

10、“渲染”选项卡 • 该选项卡下的项目有：渲染整个工程（）；渲染序列（）；渲染入点/出点；渲染；删除渲染文件（）；渲染并添加到时间线。

11、“设置”选项卡 • 该选项卡下的项目有：工程设置（）；序列设置（）；应用设置 [ 时间线（）、渲染（）、持续时间（）、源文件（）、录像机设置（）、恢复离线素材（）、回放（）、帧匹配跳转（）、应用（）、自定义（）]；硬件设置 [ DirectShow Device设置（）、Generic HDV设置（）、Generic OHCI设置（） ]；插件设置（）、更改配置文件。

12、“帮助”选项卡 • 该选项卡下的项目有： • 用户注册 • 版本信息

二、右键菜单命令 • 右键菜单命令主要包括：时间线轨道剪辑右键菜单命令时间线轨道空白处右键菜单命令时间线时间标尺右键菜单命令素材库空白处右键菜单命令素材库素材图标右键菜单命令素材库左侧栏空白处右键菜单命令信息面板下方栏特效名称处右键菜单命令特效面板左/右侧栏右键菜单命令轨道面板右键菜单命令

第三节视频信号常用格式和接口 • 随着视频设备的广泛应用以及视频清晰度的不断提升，促进了人们对视频传输格式和接口的多样化需求，也促使了人们对高清视频产生浓厚的兴趣，而如果要让自己使用的视频达到一定的清晰度就需要应用相应的视频格式和配备相应的接口。所以说视频传输格式和接口的发展和规范是推广视频应用和实现高清的前提，从早期最常见且最古老的有线TV输入到如今最尖端的HDMI数字高清接口，前前后后诞生了不少的信号格式和接口。

第三节视频信号常用格式和接口 • 1、复合视频信号（Composite信号或A/V视频中的V信号） • 复合视频信号，又称为全电视信号，或叫CVBS信号。它是由亮度、色度、同步、消隐等信号复合形成的视频信号。专业设备的复合视频信号的接口都使用BNC（Q9）插头和插座，相应的音频采用XLR-3芯（卡侬）插头和插座；而非专业视频设备多使用RCA插头和插座（标以黄色），相应的音频也采用RCA插头和插座（左右声道分别标以红色和白色）。它的信号质量相对于分量和数字信号要差一些。

第三节视频信号常用格式和接口 • 2、色差分量电视信号（Component信号） • 分量电视信号，主要是指色差分量信号，由Y/R-Y/B-Y三种信号组成，也可以表示成YUV或YPbPr 和YCbCr 。 YPbPr 和YCbCr，前者表示逐行扫描色差信号，后者表示隔行扫描色差信号。色差信号的接口方式是目前各种模拟视频传输接口中质量最好的一种。

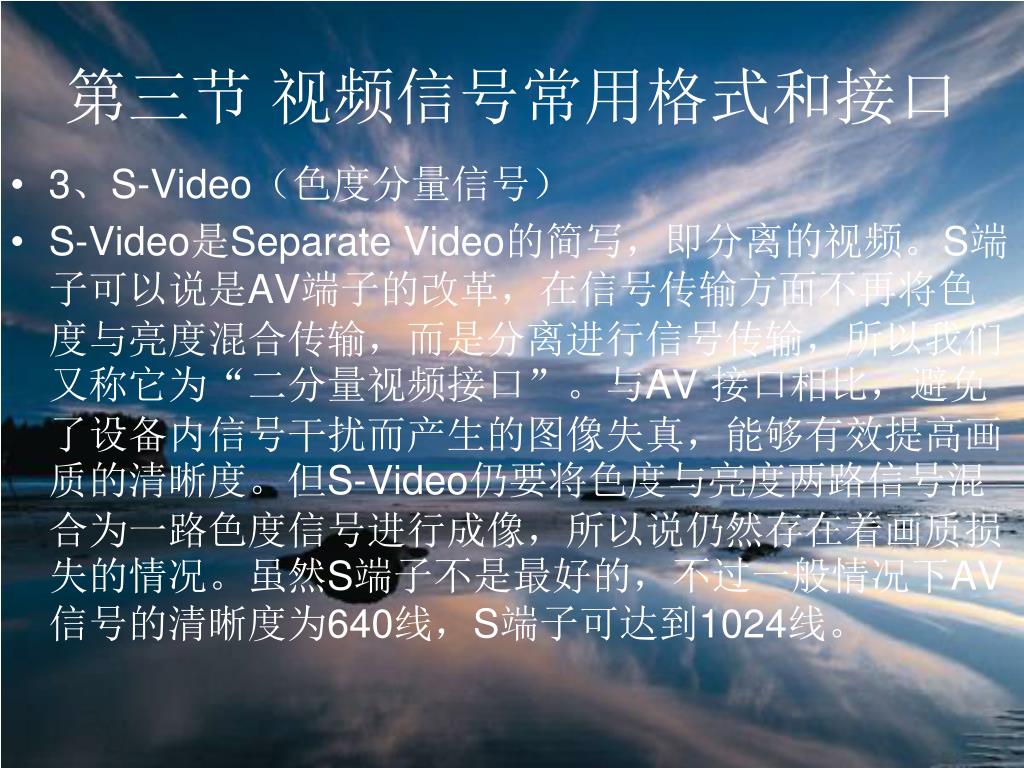

第三节视频信号常用格式和接口 • 3、S-Video（色度分量信号） • S-Video是Separate Video的简写，即分离的视频。S端子可以说是AV端子的改革，在信号传输方面不再将色度与亮度混合传输，而是分离进行信号传输，所以我们又称它为“二分量视频接口”。与AV 接口相比，避免了设备内信号干扰而产生的图像失真，能够有效提高画质的清晰度。但S-Video仍要将色度与亮度两路信号混合为一路色度信号进行成像，所以说仍然存在着画质损失的情况。虽然S端子不是最好的，不过一般情况下AV信号的清晰度为640线，S端子可达到1024线。

第三节视频信号常用格式和接口 • 4、HDV/DV（高清数字视频/标清数字视频） • 这个接口信号也就是Generic OHCI IEEE1394或i.LINK接口信号。OHCI即Open Host Controller Interface，开放式主机控制接口协议。它不仅仅是USB用的主控制器接口标准，下面细分为USB，1394，或者更多。简言之，这个接口传输的是标清数字信号或者高清数字信号。标清数字信号就是普通DV信号，高清数字信号主要有两种：一种是1990*1080i格式，另一种是1440*1080i格式。前者称为大高清，后者称为小高清。我们平常实验室所使用的高清实际只是小高清，大高清在电视台才有。

第三节视频信号常用格式和接口 • 5、SDI接口 • SDI接口是数字分量串行接口（serial digital interface）的首字母缩写。按速率， SDI可以分为SD-SDI、HD-SDI和3G-SDI，对应速率分别是270Mb/s、1.485Gb/s和2.97Gb/s。在SDI信号中常常嵌入数字音频信号，也就是将数字音频信号插入到视频信号的行、场同步脉冲（行、场消隐）期间，与数字分量视频信号同时传输。 SDI接口是数字录像机和广播级非线性编辑机常用的一种传输格式和接口。

第三节视频信号常用格式和接口 • 6、HDMI接口 • HDMI的英文全称是“High Definition Multimedia Interface”，中文的意思是高清晰度多媒体接口。HDMI接口采用全数字化信号的传输。HDMI接口不但可以提供全数字的视频信号，而且还可以同时传输音频。HDMI在保持高品质的情况下能够以数码形式传输未经压缩的高分辨率视频和多声道音频数据，最高数据传输速度为5Gbps。HDMI正在成为高清时代普及率最高、用途最广泛的数字接口。在现在任何一台平板电视上，HDMI接口都成了标准化的配置。

第四节 EDIUS 5.5使用方法 • 一、摄像机素材上载 • 对于硬盘或存储卡、闪存卡式摄像机，一般采用“复制”的方法。如：松下T55摄像机素材上载，需要先在非线编电脑上安装T55的驱动软件VideoCam Suite 3.0。有了此软件，就可该软件的操作界面中，通过点击相关按钮，即可将素材以MPEG格式的文件复制到指定的计算机硬盘中。具体步骤是：①在摄像机电源关闭状态下，用USB数据线将摄像机和电脑连接；②打开摄像机电源开关，电脑会自动显示连接的摄像机硬件并弹出驱动软件操作界面；③点击“复制到计算机”、“选择复制” 、“执行”等按钮即可完成素材上载工作。

第四节 EDIUS 5.5使用方法 • 对于磁带式摄像机，如SONY HDR-1000E数字磁带高清摄录机、DCR-HC54E数码磁带摄录一体机和JVC GR-D850AC数码磁带摄录一体机，则要采取“采集”的方法，才能将录像磁带中的视音频数据转换成电脑中的视音频文件。基本方法是：①用数据线正确连接摄像机和非线编； ②正确设置输出格式并打开EDIUS非线编软件；③ 在EDIUS主菜单中选择“采集”命令，并进行正确的输入设备和输入格式的设置；④当在PLR监视器中可以看见到摄像机图像时，点击PLR右下方的“采集”按钮或快捷键F9,即可开始采集。

第四节 EDIUS 5.5使用方法 • 二、视、音频编辑 • 1、将素材导入到素材库： • 双击法；主菜单命令法（文件—打开素材）；采集。 • 2、利用PLR监视器设置素材入出点： • 双击素材库中的素材，或用鼠标拖拽将素材放到PLR监视器，播放素材，在适当的位置点击PLR监视器下方的IN和OUT按钮，即可设置素材的入点和出点，这是实现素材剪切的方法之一。 • 3、插入与覆盖： • 在PLR监视器中的素材已经设置了入出点后，点击PLR监视器下方右边的插入或覆盖按钮，则该素材会分别以插入或覆盖的方式进入到时间线轨道，并对齐CTI。

第四节 EDIUS 5.5使用方法 • 4、分割素材： • 将CTI放到某段素材中间需要分割的位置，点击时间线工具栏中“添加剪切点” 按钮即可将其切断，实现分割。 • 5、时间线素材两端多余部分的剪切： • 将鼠标移近素材端口，当鼠标变为方括号形状时，拖拽素材端口边缘即可实现剪切效果。 • 6、视音频分离： • 主菜单命令（素材—解锁）；右键菜单“解锁”命令；时间线工具栏“添加/禁止”模式选择；添加到单符号轨道（V轨或A轨）。

第四节 EDIUS 5.5使用方法 • 二、转场特效 • 1、在同一时间线两个相连素材交接处添加转场特效： • 用拖拽的方法将特效面板中的转场特效拖拽到交接处即可。拖拽交接处转场矩形图标的边缘改变矩形的长度可以改变转场的持续时间。选择该矩形后，点击Delete或右键“删除”命令可将此转场特效删除。 • 2、添加默认转场： • EDIUS编辑软件的默认转场是“融化”，也称为“溶化”或“化入化出”。将CTI放到交接处，点击快捷键Ctrl+P.

第四节 EDIUS 5.5使用方法 • 三、制作渐变色静态字幕 • 移动CTI到目标位置，点击时间线工具栏图标T，选择在T1轨创建字幕。在弹出的字幕编辑器的字幕创作区输入文字；为文字选择字体，设定字号，点击选择工具，然后调节文字的位置和大小；当“填充颜色”项目下的“颜色”参数为1时，设置渐变第一种（起始）颜色，再将“颜色”参数设为2，设置渐变第二种颜色，…。还可以调整渐变色的方向以及设置文字边缘的颜色和宽度，字幕阴影，浮雕效果，等。调整完成后，点击保存，即可退出字幕编辑界面，返回到时间线。在时间上拖拽视图的边缘可以调整字幕持续时间。最后可分别从特效面板 “字幕混合”中选择字幕入点和出点效果，替换默认的淡入和淡出效果，并可调节入、出效果的长度。

第四节 EDIUS 5.5使用方法 • 四、输出图片（静帧）文件和视频文件 • 1、输出图片（静帧）文件 • 在时间线上，将CTI置于需要输出图片（静帧）文件的位置，点击主菜单“文件”---“输出”---“输出到文件”，在弹出的“选择输出器插件”窗口中，选择“全部”---“静态图像/静态图像输出件插件”，点击“输出”，在弹出的“静态图像”窗口中选择保存路径和保存类型，输入文件名，点击“高级”，在弹出的“静态图像保存高级设置”窗口中，勾选“调整宽高比”，点击“确定”，退出该窗口，最后，在“静态图像”窗口点击“保存单个图片”按钮。

第四节 EDIUS 5.5使用方法 • 2、在时间线入点和出点间输出视频文件 • 将在时间线上编辑好了的视频节目，用时间线监视器下方的入点和出点按钮标记出需要输出的范围；点击主菜单“文件”---“输出”---“输出到文件”，在弹出的“选择输出器插件”窗口中，选择“MPEG（通用） /MPEG（通用）输出插件”，点击“输出”，再在弹出的“MPEG（通用）”窗口中，输入文件名、文件保存类型和路径，点击“保存”。

第四部分操作练习题和学习思考题 • 一、操作练习题： • 1、使用两种不同的方法（菜单命令“文件—打开素材或最近打开的素材，选择有关素材,点击“打开”—点击PLR右下的“更新素材库”按钮；素材库空白处双击法）将视频素材导入素材库中。 • 2、将编辑完成的视频节目取其一部分导出为一个MPEG（通用）格式的视频文件。

第四部分操作练习题和学习思考题 • 二、学习思考题： • 1、EDIUS中的素材库有什么用途？ • 2、CTI是什么？ • 3、EDIUS中的PLR和REC各表示什么？ • 4、EDIUS的菜单命令有哪两类? • 5、说出三种不同的方法，将原始素材中的现场环境声删除，而只将图像添加到时间线的视频轨道上。
