    Presentation Transcript
    1. 6.系統設定

    2. 6-1.显示设定 ( DISPLAY ) • 显示模式 ( MODE ) • 时域模式 ( STANDARD ) • XY座标模式 ( XY ONLY ) • 信号余晖显示 ( PERSISTENCE ) • 即时波形 ( LAST TRACE ) • 余晖时间设定 • 取样点连线设定 ( DOT-JOIN ) • 显示方格 ( GRIDS ) • 分割画面 • 显示深度 ( INTENSITY ) • 设定屏幕显示亮度

    3. 6-1.显示设定 ( DISPLAY ) • 显示功能菜单 ( DISPLAY ) • 相关显示功能之设定 ( DISPLAY SETUP )。 设定标准 (时域) 或座标 (XY) 显示模式。 设定模拟余晖或余晖状况之菜单。 设定取样点间为连线 (ON) 或不连线 (OFF)。 设定屏幕所有相关显示色彩之菜单。 设定显示单组、双组、四组或八组分割视窗。 设定波形或读值信息的明亮程度。 设定视窗或格线的明亮程度。

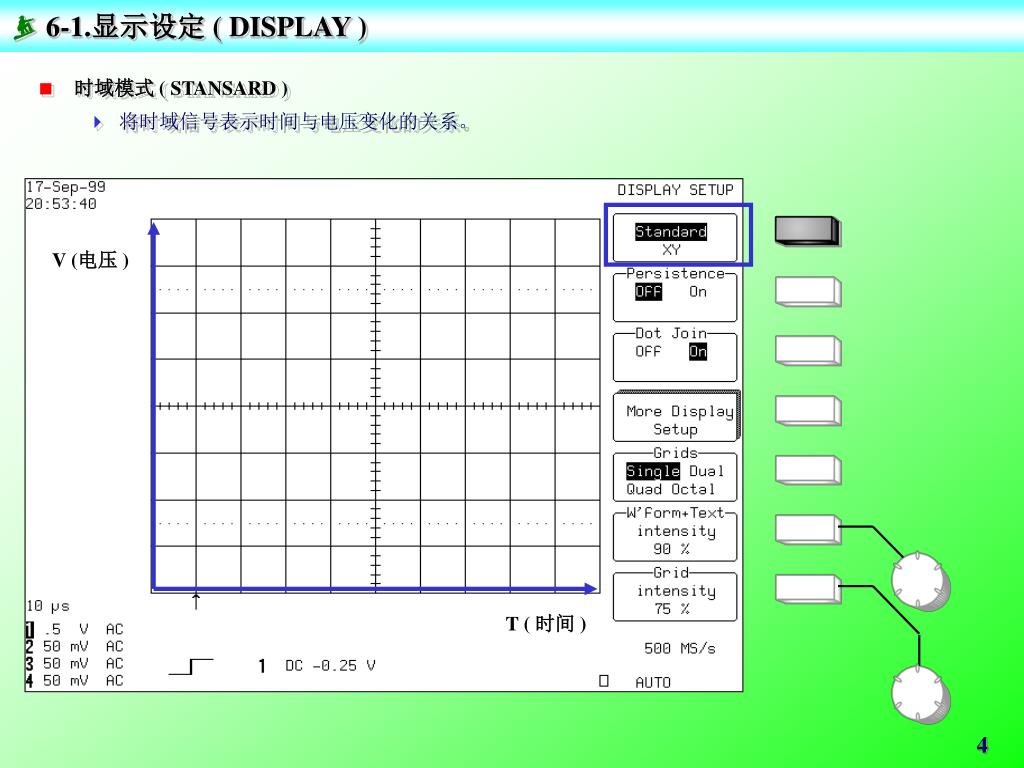

    4. 6-1.显示设定 ( DISPLAY ) V (电压 ) T ( 时间 ) • 时域模式 ( STANSARD ) • 将时域信号表示时间与电压变化的关系。

    5. 6-1.显示设定 ( DISPLAY ) • XY座标模式 ( XY MODE ) • 将时域信号转换为座标方式显示。 设定座标 (XY) 显示模式。 显示方式为色阶或类比显示。 设定座标与时域信号是否同时显示。

    6. 6-1.显示设定 ( DISPLAY ) 第一组信号为X轴 第一组信号为X轴 • XY座标模式 ( XY MODE ) • XY座标 ( XY ONLY ):屏幕上只显示座标并未显示原始信号。

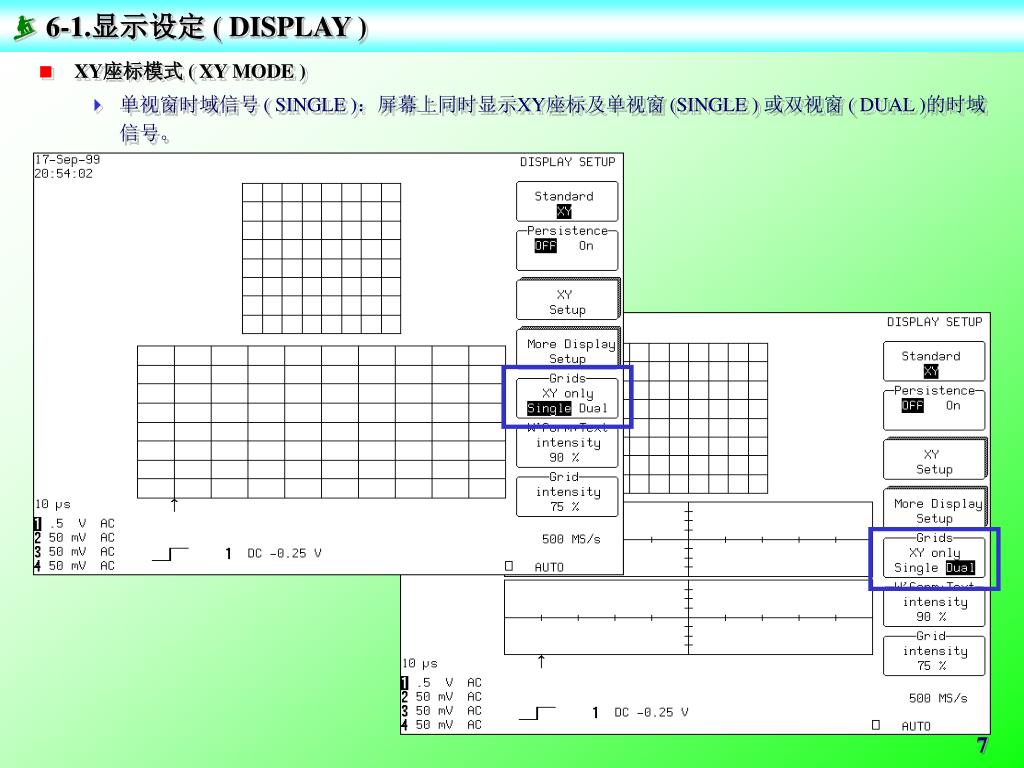

    7. 6-1.显示设定 ( DISPLAY ) • XY座标模式 ( XY MODE ) • 单视窗时域信号 ( SINGLE ):屏幕上同时显示XY座标及单视窗 (SINGLE ) 或双视窗 ( DUAL )的时域信号。

    8. 6-1.显示设定 ( DISPLAY ) • 余晖显示功能 ( PERSISTENCE ) • 时域模式 ( STANSARD ):余晖的目的使发生过的信号容易被观测并比对。 标准 (时域) 显示模式。 设定模拟余晖或余晖状况之菜单。 设定模拟余晖或余晖之时间长度。

    9. 6-1.显示设定 ( DISPLAY ) • 余晖显示功能 ( PERSISTENCE ) • XY模式 ( XY MODE ):余晖的目的使发生过的信号容易被观测并比对。 标准 (时域) 显示模式。 设定模拟余晖或余晖状况之菜单。 设定模拟余晖或余晖之时间长度。

    10. 6-1.显示设定 ( DISPLAY ) • 余晖显示功能 ( PERSISTENCE TIME ) • 余晖显示时间的之设定。 设定显示是否显示即时信号 ( 最后一组信号 )。 设定模拟余晖或余晖之时间长度。 设定残留或余晖屏幕上之两组轨迹 (TOP-2) 或所有的 轨迹 (ALL-TRACES)。 设定波形为类比显示 (ANALOG) 或色阶显示 (COLOR-GRADED) 模式。

    11. 6-1.显示设定 ( DISPLAY ) • 分割画面功能 ( GRIDS ) • 分割画面的目的可以将信号分别置于不同的画面上,避免多组信号重叠。 设定标准 (时域) 显示模式。 设定显示单组、双组、四组或八组分割视窗。

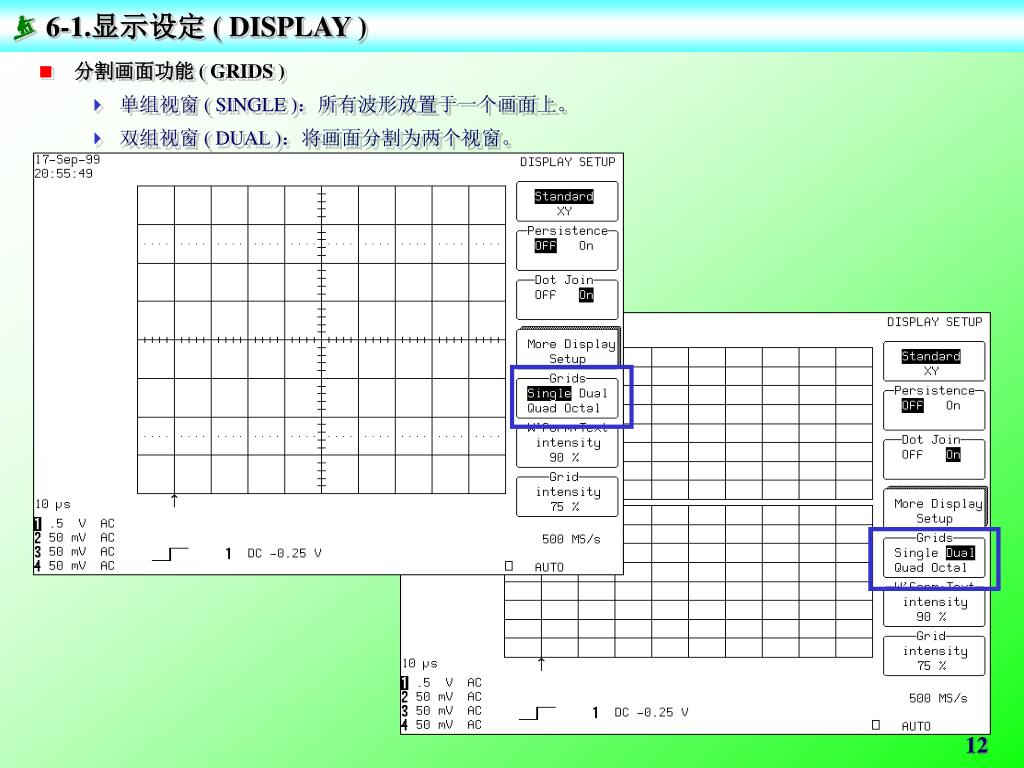

    12. 6-1.显示设定 ( DISPLAY ) • 分割画面功能 ( GRIDS ) • 单组视窗 ( SINGLE ):所有波形放置于一个画面上。 • 双组视窗 ( DUAL ):将画面分割为两个视窗。

    13. 6-1.显示设定 ( DISPLAY ) • 分割画面功能 ( GRIDS ) • 四组视窗 ( QUAL ):将画面分割为四个视窗。 • 八组视窗 ( OCTAL ):将画面分割为八个视窗 / 只适用彩色机种。

    14. 6-1.显示设定 ( DISPLAY ) • 显示亮度 ( INTENSITY ) • 显示亮度的调整设定。 设定标准 ( 时域 ) 或座标 ( XY ) 显示模式。 设定波形或读值信息的明亮程度。 设定视窗或格线的明亮程度。

    15. 6-2.波形储存( WAVEFORM STORE ) • 波形 ( WAVEFORM ) • 数字储存示波器所观察到的波形 ( WAVEFORM ),实际上是指数据 资料 ( DATA ),储存功能可保存数 据资料便于作后续资料处理。 • 数据资料格式 ( DATA FROMAT ) • 机器码 ( BINARY ),此资料格式使 用于示波器内部的存取。 • 电脑资料 ( ASCII ),此资料格式使 用于电脑程式的存取。 • 储存设备 ( DEVICE ) • 内部存储器格式是机器码。 • 软盘 ( 硬盘或 IC卡 ) 格式可选 择为机器码或电脑资料。

    16. 6-2.波形储存( WAVEFORM STORE ) 波形 ( CH1 / CH2 / CH3 / CH4 ) 储存波形 读取波形 信号处理器读取波形 ( A / B / C / D ) 电脑程式 ( Execl / Mathcad... ) • 储存功能依据储存设备分为两个方式:内部存储器与软盘 ( 硬盘或 IC卡 ) • 储存的概念如下图表示: 内部存储器 ( M1 / M2 / M3 / M4 ) 软盘 ( 硬盘或 IC ) 机器码 ( BINARY ) 电脑资料 ( ASCII )

    17. 6-2.波形储存( WAVEFORM STORE ) • 储存至内部存储器 ( TO MEMORY ) • 将资料储存于示波器内部存储器 ( M1 / M2 / M3 / M4 ),但储存于内部存储器的资料将在电源关闭后流失。 将通道 1 的波形储存到示波器内部存储器 M1。 设定储存的通道。 储存至内部存储器或软盘的切换。

    18. 6-2.波形储存( WAVEFORM STORE ) • 储存至软盘 ( TO FLOPPY ):资料格式有两种编码格式 • 机器码 ( BINARY ),此资料格式使用于示波器内部的存取。 • 电脑资料 ( ASCII ),此资料格式使用于电脑程式的存取。 储存格式为机器码( BINARY )。 将通道 1 的波形储存到软盘 ( FLOPPY )。  储存至软盘。

    19. 6-2.波形储存( WAVEFORM STORE ) • 储存至软盘 ( TO FLOPPY ) • 机器码 ( BINARY ):此资料格式使用示波器的资料编码方式储存,欲读取此格式的资料必须通过示波器读取。 储存格式为机器码( BINARY )。 将通道 1 的波形储存到软盘 ( FLOPPY )。

    20. 6-2.波形储存( WAVEFORM STORE ) • 储存至软盘 ( TO FLOPPY ) • 电脑资料 ( ASCII ):提供工程师选择 SPREADSHEET、MATHCAD、MATLAB 格式,因此所储存的资料就能够搭配其他软件,在电脑上作必要的资料处理。 储存格式为电脑资料档 ( ASCII )。  ASCII格式的设定。  將通道 1 的波形储存到软盘 ( FLOPPY )。

    21. 6-2.波形储存( WAVEFORM STORE ) • 储存至软盘 ( TO FLOPPY ) • 手动储存 ( DO STORE ):指定被储存通道后,由手动的方式储存。 将通道 1 的波形储存到软盘 ( FLOPPY )。

    22. 6-2.波形储存( WAVEFORM STORE ) • 储存至软盘 ( TO FLOPPY ) • 自动储存 ( Wrap ):软盘存满后不会停止,继续储存并保持最新资料于软盘上。 • 自动储存 ( Fill ):自动储存,直到软盘存满后停止。  打开自动储存功能( Auto-Store )。

    23. 6-3.波形读取( WAVEFORM RECALL ) • 内部存储器 ( MEMORY ) • 在示波器的内部存储器,须通过信号 处理器将波形显示在画面上。 • 软盘 ( 硬盘 或 IC卡 ) • 任何在示波器上读取资料的动作, 必 须先将资料读取至示波器的内部存储 器,再通过信号处理器将波形显示在 画面上。 • 示波器只能够读取 BINARY 格式的波 形资料。 • 如存成电脑资料格式,必须搭配适合的应 用软件在电脑上作资料处理。

    24. 6-3.波形读取( WAVEFORM RECALL ) • 读取内部存储器 ( FROM MEMORY ) • 从示波器内部存储器 ( M1 / M2 / M3 / M4 ) 读取波形,并置于信号处理器其中一组。 • 若选择处理器 A,执行读取 ( DO RECALL ),则示波器自动打开信号处理器 A。 设定从 ( FROM) 储存设备读取波形。 读取内部存储器 (M1) 之资料至信号处理器 (A)。 设定欲读取示波器内部存储器中的组数(M1)。 设定读取目的地为信号处理器(A)。

    25. 6-3.波形读取( WAVEFORM RECALL ) • 读取软盘 ( FROM FLOPPY ) • 选择从此设备读取资料,必须确定资料为机器码 ( BINARY ) 格式。 • 从软盘 ( 硬盘或 IC卡) 读取资料,必须先读取至示波器内部存储器 ( M1 / M2 / M3 / M4 )。 设定从 ( FROM) 软盘读取波形资料。 执行读取软盘之资料。  设定欲读取软盘中的档案清单。 将软盘读取的档案存入内部存储器

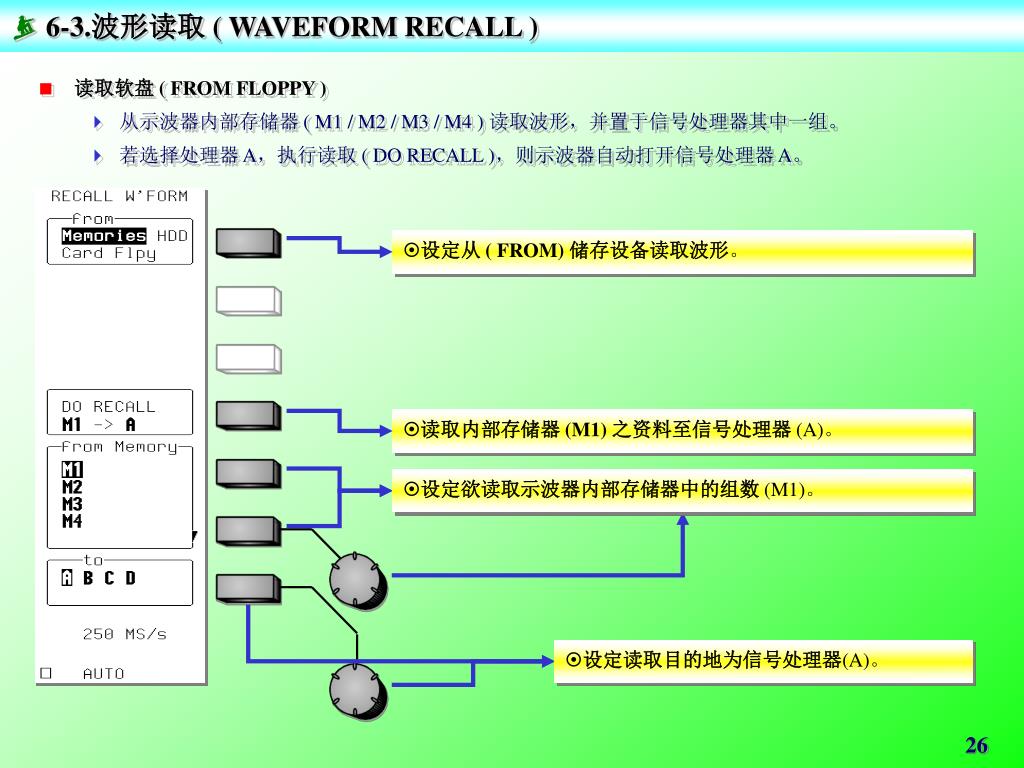

    26. 6-3.波形读取( WAVEFORM RECALL ) • 读取软盘 ( FROM FLOPPY ) • 从示波器内部存储器 ( M1 / M2 / M3 / M4 ) 读取波形,并置于信号处理器其中一组。 • 若选择处理器 A,执行读取 ( DO RECALL ),则示波器自动打开信号处理器 A。 设定从 ( FROM) 储存设备读取波形。 读取内部存储器 (M1) 之资料至信号处理器 (A)。 设定欲读取示波器内部存储器中的组数 (M1)。 设定读取目的地为信号处理器(A)。

    27. 6-4.操作面板设定( PANEL SETUP / RECALL ) • 操作面板设定 ( PANEL SETUP ) • 若同时有多位工程师使用乙部示波 器时,为了不影响每位工程师个人 常态性的操作面板设定 ( 如时间、电压、 测量、统计、数学运算 … 等 ),操 作设定容许将个人的操作面板设定储存 于示波器内或软盘中,并自行编 辑成为备用档案,当从一位工程师 接手使用示波器时,就不需要再做 重新的面版设定,只需要将先前的 操作面板设定从示波器内或软盘中的 档案再读取出来即可。 • 出厂设定 ( DEFAULT SETUP ) • 出厂设定将所有功能归零,因此出 厂设定之前的设定或功能必须完全 从新设定。

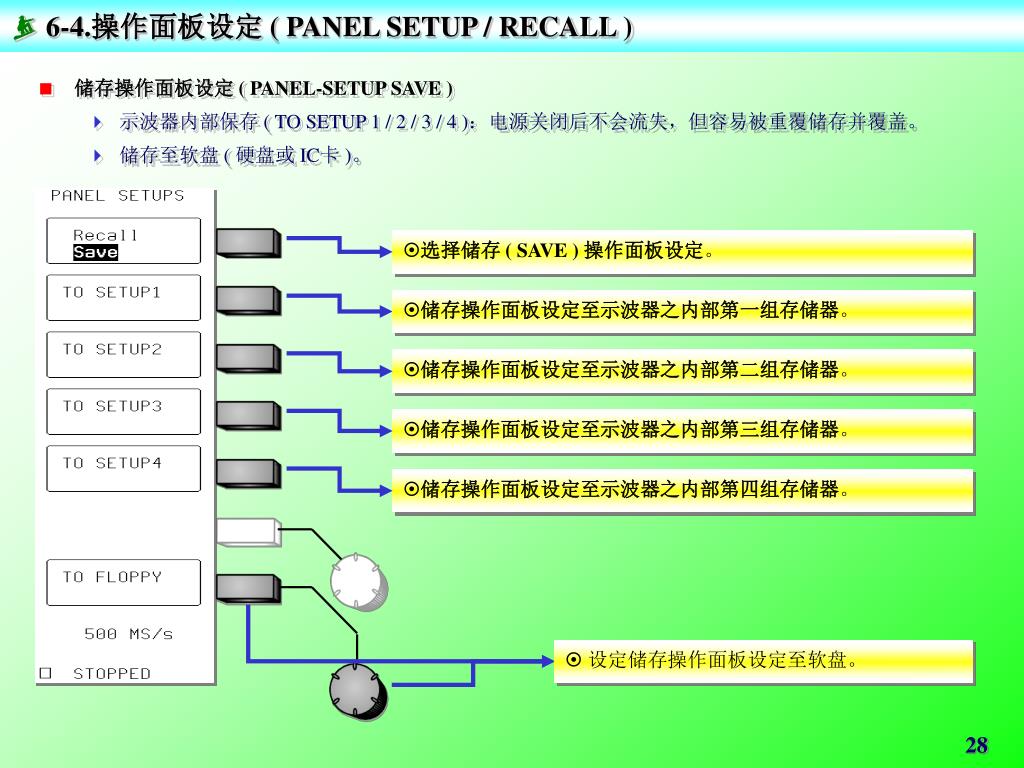

    28. 6-4.操作面板设定( PANEL SETUP / RECALL ) • 储存操作面板设定 ( PANEL-SETUP SAVE ) • 示波器内部保存 ( TO SETUP 1 / 2 / 3 / 4 ):电源关闭后不会流失,但容易被重覆储存并覆盖。 • 储存至软盘 ( 硬盘或 IC卡 )。 选择储存 ( SAVE ) 操作面板设定。 储存操作面板设定至示波器之内部第一组存储器。 储存操作面板设定至示波器之内部第二组存储器。 储存操作面板设定至示波器之内部第三组存储器。 储存操作面板设定至示波器之内部第四组存储器。  设定储存操作面板设定至软盘。

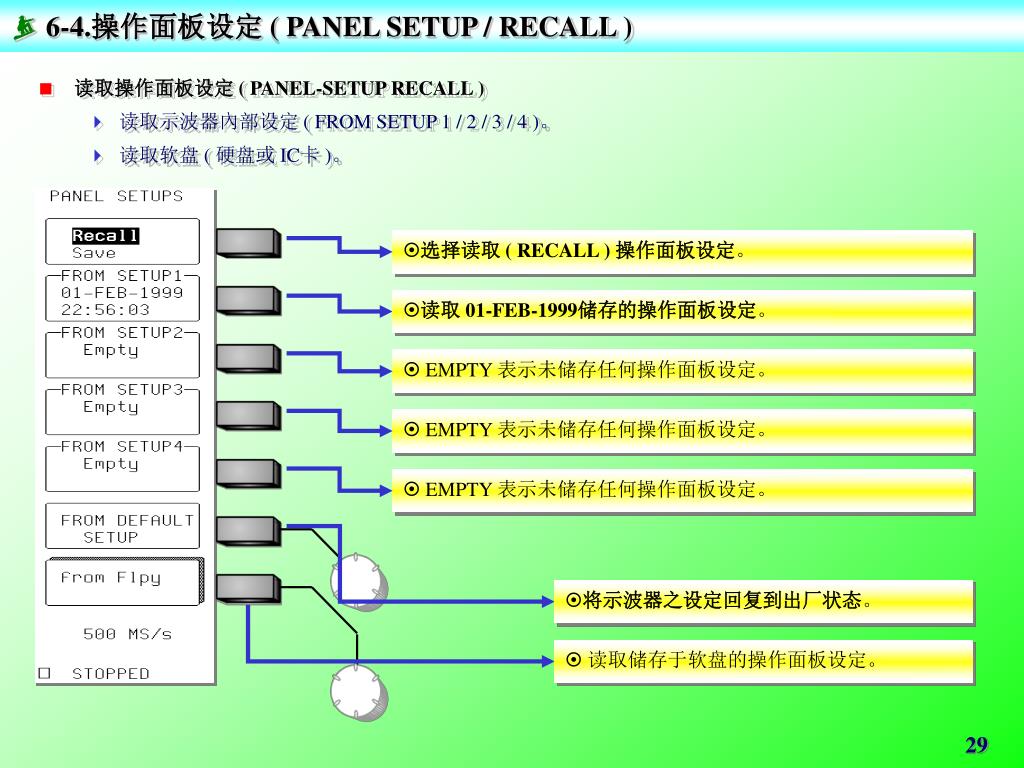

    29. 6-4.操作面板设定( PANEL SETUP / RECALL ) • 读取操作面板设定 ( PANEL-SETUP RECALL ) • 读取示波器內部设定 ( FROM SETUP 1 / 2 / 3 / 4 )。 • 读取软盘 ( 硬盘或 IC卡 )。 选择读取 ( RECALL ) 操作面板设定。 读取 01-FEB-1999储存的操作面板设定。  EMPTY 表示未储存任何操作面板设定。  EMPTY 表示未储存任何操作面板设定。  EMPTY 表示未储存任何操作面板设定。 将示波器之设定回复到出厂状态。 读取储存于软盘的操作面板设定。

    30. 6-4.操作面板设定( PANEL SETUP / RECALL ) • 出厂设定 ( FROM DEFAULT SETUP ) • 关闭示波器所有的功能及设定,并回复至出厂的状态。 选择读取 ( RECALL) 操作面板设定。  将示波器之设定回复到出厂状态。

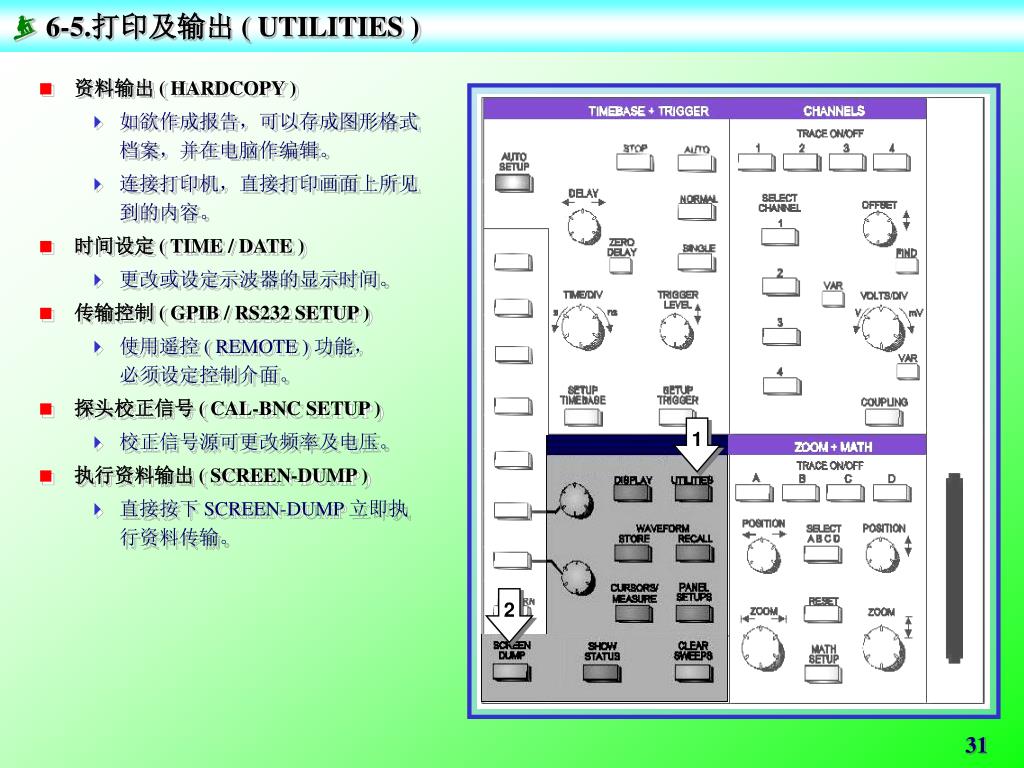

    31. 6-5.打印及输出 ( UTILITIES ) • 资料输出 ( HARDCOPY ) • 如欲作成报告,可以存成图形格式 档案,并在电脑作编辑。 • 连接打印机,直接打印画面上所见 到的内容。 • 时间设定 ( TIME / DATE ) • 更改或设定示波器的显示时间。 • 传输控制 ( GPIB / RS232 SETUP ) • 使用遥控 ( REMOTE ) 功能, 必须设定控制介面。 • 探头校正信号 ( CAL-BNC SETUP ) • 校正信号源可更改频率及电压。 • 执行资料输出 ( SCREEN-DUMP ) • 直接按下 SCREEN-DUMP 立即执 行资料传输。 1 2

    32. 6-5.打印及输出 ( UTILITIES ) • 工具选件 ( UTILITIES ) • 工具选件内容包括资料输出 ( HARDCOPY )、时间设定 ( TIME / DATE )、传输控制 ( GPIB / RS232 SETUP )、探头校正信号 ( CAL-BNC SETUP )。 资料传输设定( HARDCOPY-SETUP )。  时间及和日期设定 ( TIME/DATE-SETUP )。  遥控介面设定 ( GPIB/RS232-SETUP )。 校正信号输出设定 ( CAL-BNC )。

    33. 6-5.打印及输出 ( UTILITIES ) • 资料输出 ( HARDCOPY ) • 将画面以图形格式储存于软盘。 • 连接打印机直接打印画面。 选择传输之介面 ( OUTPUT-TO… )。  自动送纸之开关设定(PAGE-FEED ON/OFF)。  传输格式之设定( PROTOCOL)。 完成所有设定后,按下 SCREEN-DUMP 按键, 便直接将资料或图形依照设定条件传输。

    34. 6-5.打印及输出 ( UTILITIES ) • 图形格式 ( PICTURE ) • 储存于软盘 ( OUTPUT TO FLOPPY ) 的图形档可在电脑上作简报及报告。 • 图形格式包括:TIFF B/W、TIFF COLOR、BMP COLOR、BMP COMPR。  选择输出设备为软盘( FLOPPY )。 选择图形格式。

    35. 6-5.打印及输出 ( UTILITIES ) • 打印机 ( PRINTER ):打印介面 ( GPIB / RS232 / CENTRONIC ) • 打印机或绘图机包括:EPSON、LASTER JET、DESKJET、PLOTTER、CANNON、HPGL。 • 打印方向:纵向打印 ( PORTRAIT )或橫向打印 ( LANDSCAPE )。 选择输出界面为GPIB / RS232 / CENTRONIC。 自动送纸开关。 选择打印机或绘图机。 选择打印方向。

    36. 6-5.打印及输出 ( UTILITIES ) • 内置热敏打印机 ( INTERNAL PRINTER ):一般机型为选购配备 • 快速打印并可将所有信号作水平放大打印。 • 打印方向:纵向打印 ( PORTRAIT )或横向打印 ( LANDSCAPE )。 选择输出为热敏打印机。 请关闭自动打印,若设定为ON,则将持续的打印。  指定放大打印倍率。  选择打印方向。

    37. 6-6.测量功能 ( CURSORS / MEASURE ) • 游标测量 ( CURSUR ) • 游标的测量较为单纯,直接由两水 平或垂直游标间获得测量数值。 • 参数测量 ( PARAMETER ) • 数字示波器的参数测量功能,突破 了传统类比示波器测量信号上的限 制,包括游标的测量,并增加自动 参数测量,参数设定多达 40组以上 ,除了一般的电压及时间的测量外 ,甚至可以由使用者自行定义测量。 • 通过 /失败测试 ( PASS / FAIL ) • 参数判定 ( PARAMETER ) • 将自动参数测量加上条件 • 模板判定 ( MASK ) • 于波形上加模板的方式 • 清除统计次数 ( CLEAN-SWEEPS ) • 参数测量增加数据统计功能协助工 程师了解信号变动情形,清除统计 次数按键可将统计次数归零。

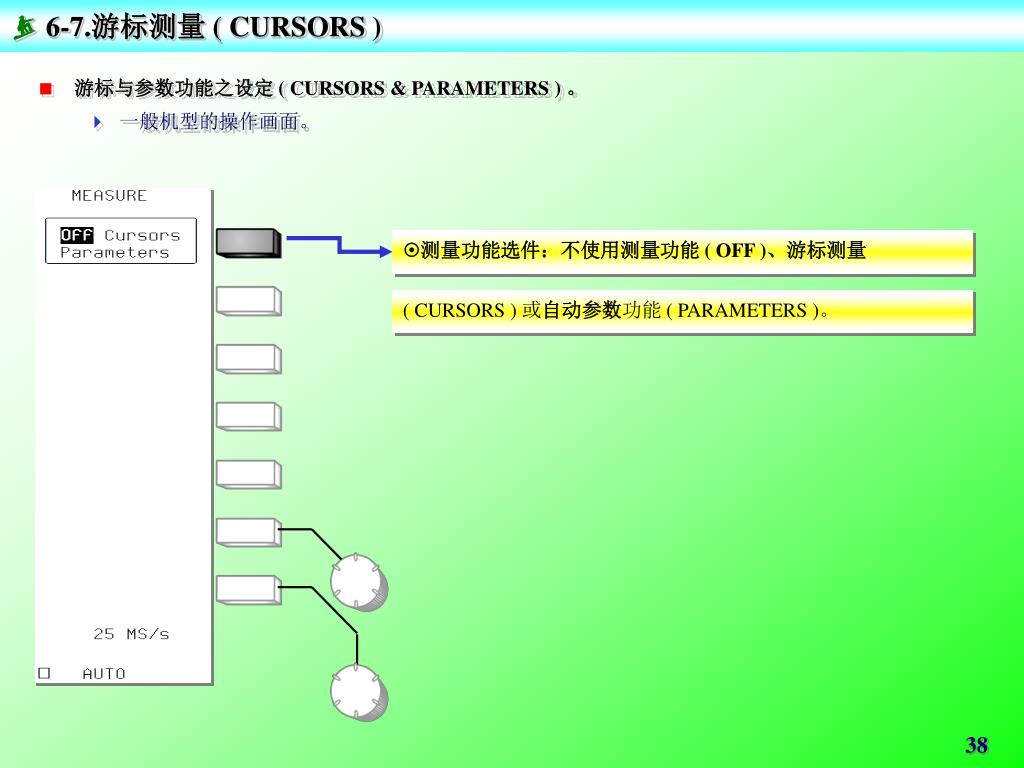

    38. 6-7.游标测量 ( CURSORS ) • 游标与参数功能之设定 ( CURSORS & PARAMETERS ) 。 • 一般机型的操作画面。 测量功能选件:不使用测量功能 ( OFF )、游标测量 ( CURSORS ) 或自动参数功能 ( PARAMETERS )。

    39. 6-7.游标测量 ( CURSORS ) • 切换选件为游标测量 ( CURSORS ) 游标测量的方式分为电压及时间两种 。  选择游标测量 ( CURSORS )。  指定测量时间 ( TIME ) 或电压 ( AMPLITUDE )。 测量相对值 ( RELATIVE ) 或绝对值 ( ABSOLUTE )。 相关游标读值显示设定及游标位置调整。

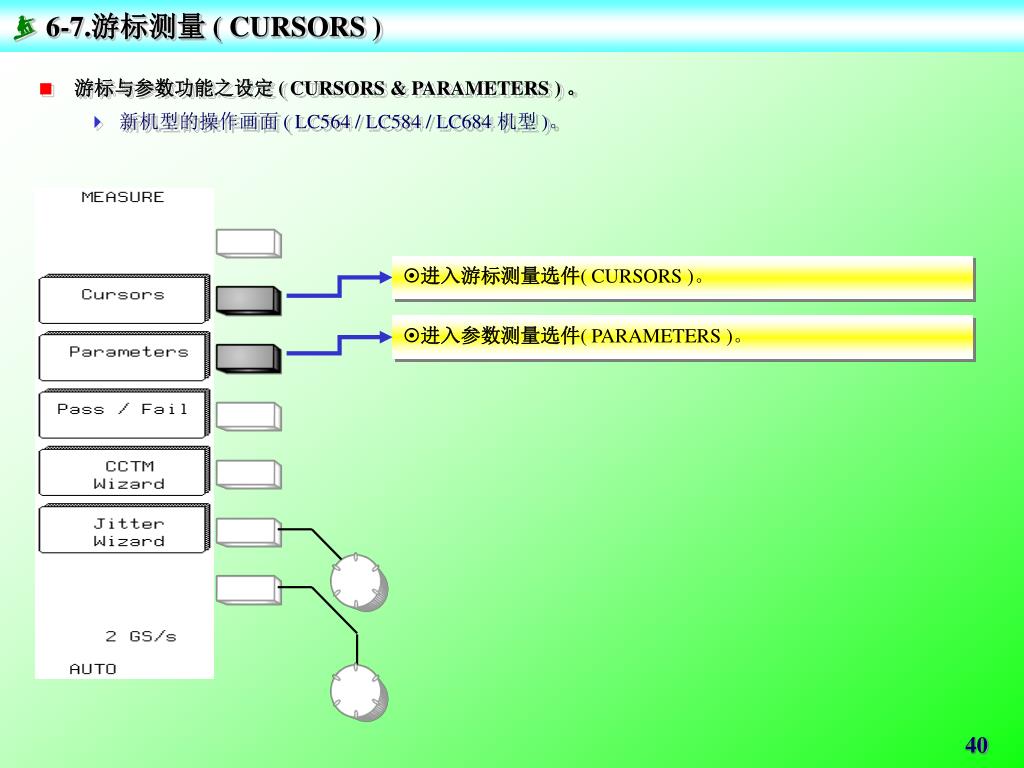

    40. 6-7.游标测量 ( CURSORS ) • 游标与参数功能之设定 ( CURSORS & PARAMETERS ) 。 • 新机型的操作画面 ( LC564 / LC584 / LC684 机型 )。 进入游标测量选件( CURSORS )。 进入参数测量选件( PARAMETERS )。

    41. 6-7.游标测量 ( CURSORS ) • 绝对时间的测量 ( ABSOLUTE TIME ) • 测量值为触发点至游标 ( POSITION ) 的时间。 指定游标模式为时间 ( TIME )。 测量时间的绝对值( ABSOLUTE )。 游标位置 ( POSITION ) 的调整。

    42. 6-7.游标测量 ( CURSORS ) 电位= 0V 绝对电压 游标 绝对时间 • 绝对时间的测量 ( ABSOLUTE TIME ) • 以下图例说明绝对时间的测量方式: 触发点

    43. 6-7.游标测量 ( CURSORS ) • 绝对时间的测量 ( ABSOLUTE TIME ) • 游标以『 十字符号 』来表示,绝对时间读值是以触发点为时间参考点。 绝对电压 绝对时间

    44. 6-7.游标测量 ( CURSORS ) • 相对时间的测量 ( RELATIVE TIME ) • 测量值为右游标 ( DIFFERENCE ) 减左游标 ( REFERENCE ) 的时间。 指定游标模式为时间 ( TIME )。 测量时间的相对值 ( RELATIVE )。 相对电压显示的方式。 左游标位置的调整。 右游标位置的调整。

    45. 6-7.游标测量 ( CURSORS ) 左游标 相对电压 相对时间 右游标 • 相对时间的测量 ( RELATIVE TIME ) • 以下图例说明相对时间的测量方式:

    46. 6-7.游标测量 ( CURSORS ) • 相对时间的测量 ( RELATIVE TIME ) • 游标以『 箭头符号 』表示,相对时间读值为两个游标表示之间的时间差,并显示两个游标电压差。 两游标相减值 相对时间

    47. 6-7.游标测量 ( CURSORS ) • 相对时间的测量 ( RELATIVE TIME ) • 游标以『 箭头符号 』表示,相对时间读值为两个游标表示之间的时间差,并同时显示两个游标电压读值。 各自显示游标读值 相对时间

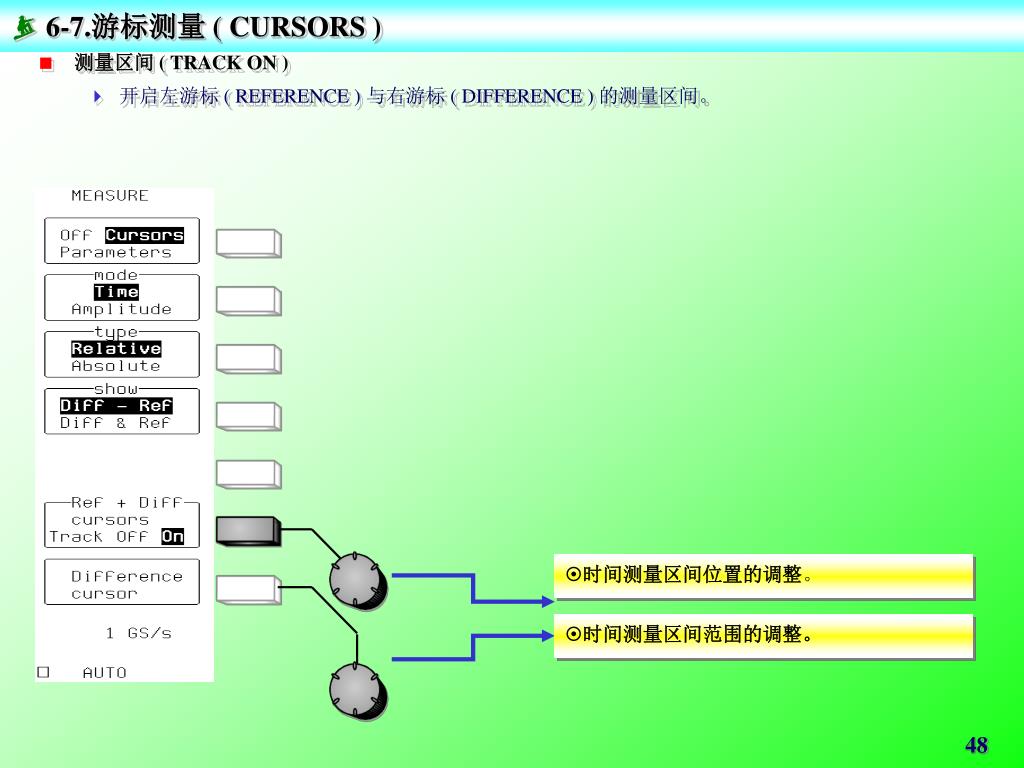

    48. 6-7.游标测量 ( CURSORS ) • 测量区间 ( TRACK ON ) • 开启左游标 ( REFERENCE ) 与右游标 ( DIFFERENCE ) 的测量区间。 时间测量区间位置的调整。 时间测量区间范围的调整。

    49. 6-7.游标测量 ( CURSORS ) • 区间位移 ( REF + DIFF CURSOR ) • 画面上将出现『 方框 』,调整旋钮可同时移动左右游标。

    50. 6-7.游标测量 ( CURSORS ) • 区间大小 ( DIFFERENCE CURSOR ) • 调整旋钮改变测量区间的范围。
