第三章 轴侧图
第三章 轴侧图 §3-1 轴测图的基本知识 §3-2 正等轴测图 §3-3 斜二轴测图 §3-4 轴测图的选择 §3-5 轴测草图的画法
§3-1 轴测图的基本知识 一、轴测图的形成和分类 二、轴测图的基本性质
§3-1 轴测图的基本知识 三视图特点:能准确表达 物体的形状,但缺乏立体 感。 轴测图特点:直观性好, 立体感强。但不能反映物 体的真实大小。常用来说 明机器及部件的外观、内 部结构或工作原理,作为 工程上的辅助图样。
§3-1 轴测图的基本知识 一、轴测图的形成和分类 1.轴测图的形成 将物体连同其直角坐标系 ,沿不平行于任何一个坐标平面的方向, 用平行投影法, 将其投影在单一投影面上形成的图形, 称为轴测投影。简称轴测图。
§3-1 轴测图的基本知识 一、轴测图的形成和分类 2.轴测图的种类 • 正轴测图:投射方向与轴测投影面垂直所得的轴测图 称为正轴测图。 • 斜轴测图:投射方向与轴测投影面倾斜所得的轴测图 称为斜轴测图。 据轴间角与轴向伸缩系数,轴测图又分为等测、二等 测和不等测三种。 本章仅介绍正等测和斜二测图的画法。
§3-1 轴测图的基本知识 二、轴测图的基本性质 1.物体上互相平行的线段,轴测图上仍然平行。因此,凡物体上与轴测轴平行的线段的尺寸,可以沿轴向直接量取。 2.物体上不平行与轴测投影面的平面图形,轴测图上变成原平面形的类似形。如:正方形的轴测投影变成菱形。
§3-2 正等轴测图 一、正等测形成 物体的三个坐标 平面与轴测投影面的 倾角都相等,投射方 向垂直于轴测投影面 时得到的轴测图。
Z O X Y §3-2 正等轴测图 二、轴间角和轴向伸缩系数 在正等轴测图中,轴间 角∠XOY=∠YOZ=∠ZOX=120° 轴向伸缩系数均相等,即p1=q1=r1=0.82 为作图方便,通常采用简 化的轴向伸缩系数 p=q=r=1
§3-2 正等轴测图 三、正等轴测图画法 1.坐标法 作图步骤: (1)在三视图中画出坐标轴。 (2)画出轴测轴。作出底面 正六边形的投影。 (3)过底面的六个顶点, 作Z轴的平行线,量取六棱 柱的高,得六棱柱的各顶点。 (4)擦去不必要的图线,加 粗可见轮廓。
§3-2 正等轴测图 三、正等轴测图画法 2.切割法 作图步骤: (1)在三视图中画出坐标轴。 (2)作出长方体的轴测图。 (3)在与轴测轴平行的对应 棱线上量取倾斜线上的端点, 连接两端点,得到倾斜线的 轴测图。连接平行四边形, 得到正垂面的轴测图。 (4)同理,得到左下角铅垂 面的轴测图。 (5)擦去多余线条,描深, 完成轴测图。

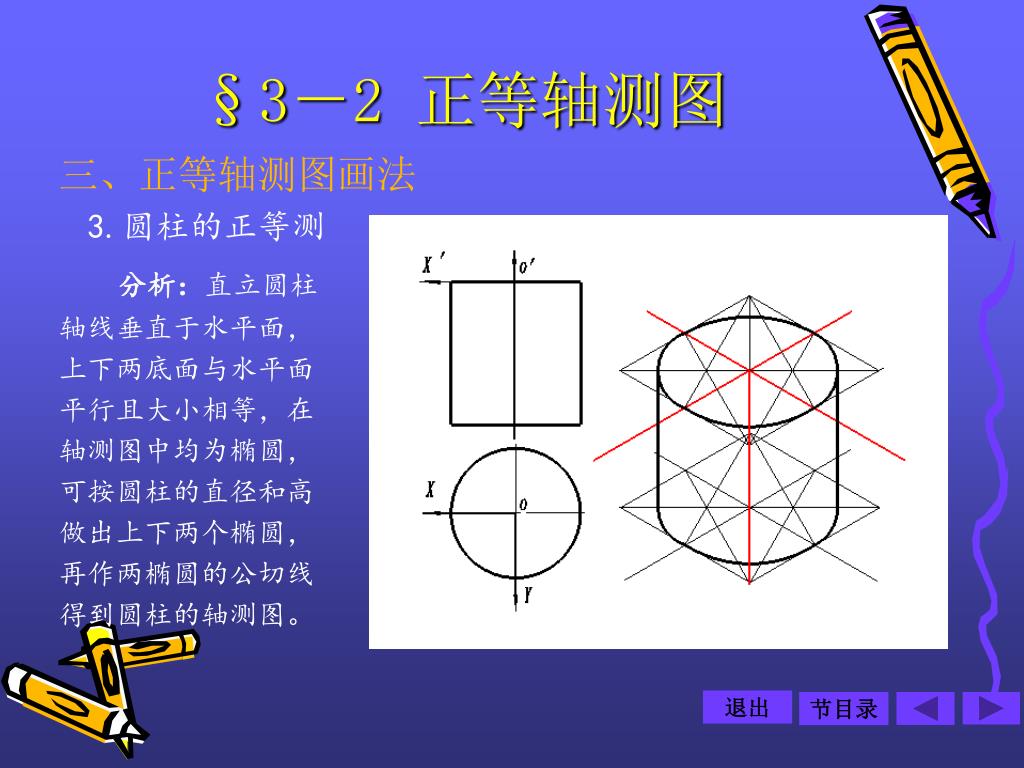

§3-2 正等轴测图 三、正等轴测图画法 3.圆柱的正等测 分析:直立圆柱 轴线垂直于水平面, 上下两底面与水平面 平行且大小相等,在 轴测图中均为椭圆, 可按圆柱的直径和高 做出上下两个椭圆, 再作两椭圆的公切线 得到圆柱的轴测图。
§3-2 正等轴测图 三、正等轴测图画法 4.圆角的正等测 分析:平行于坐 标面的圆角,实际上 是平行于坐标面的圆 的一部分,圆角的正 等测是近似椭圆的四 段圆弧中相应的一段。
§3-3 斜二轴测图 一、斜二轴测图的形成 定义:轴测投影面 平行于一个坐标平 面,投射方向倾斜 于轴测投影面时得 到的轴测图。
§3-3 斜二轴测图 二、轴间角和轴向伸缩系数 在斜二轴测图中,轴间角∠ZOX = 90° ∠XOY =∠YOZ =135°轴向伸缩系数均相等,即p1=r1=1 q1=0.5
§3-3 斜二轴测图 三、斜二测画法 物体上平行于 XOZ 坐标面的直线 和平面图形均反映 实长和实形。 当物体上有较 多的圆或曲线平行 于XOZ 坐标面时, 特别适合用斜二测。
§3-3 斜二轴测图 三、斜二测画法 连杆的斜二测画法 连杆在同一方向 上有圆和圆弧,分别 在连杆的前、后端面 和台阶上,所以先定 圆和圆弧的圆心位置, 分别作各面上的圆和 圆弧,然后作出连杆 的外轮廓线。 注意:由于OY轴 方向的轴向变形系数 为0.5,轴测图中的 OY方向尺寸取实长的 一半。

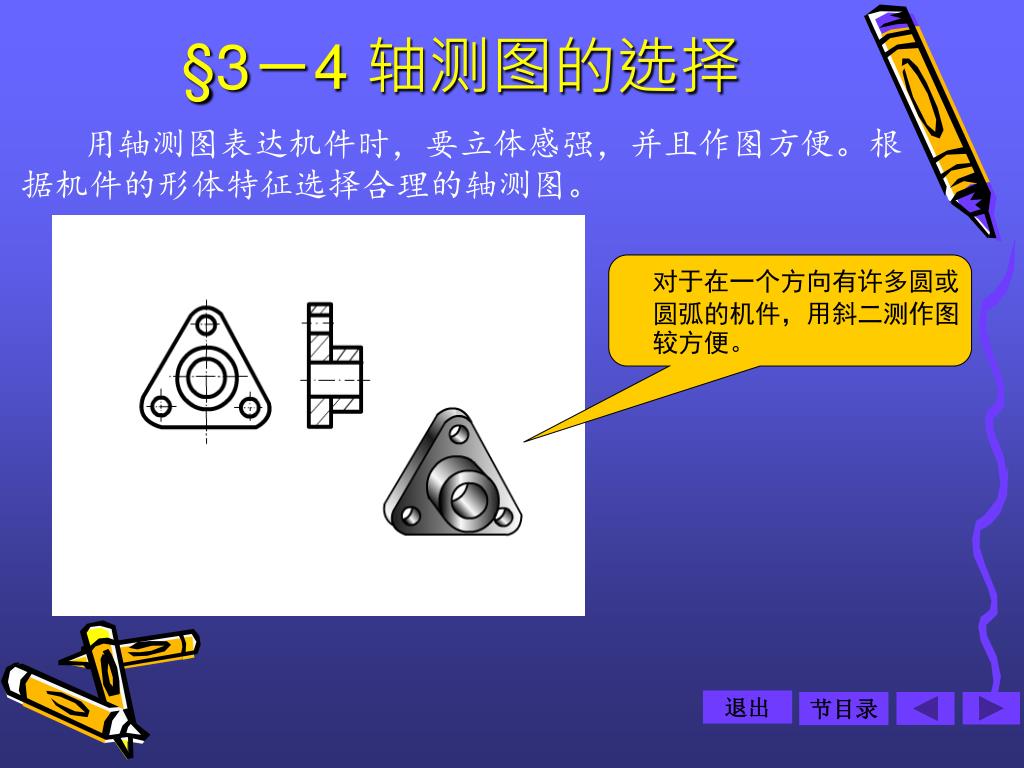

§3-4 轴测图的选择 用轴测图表达机件时,要立体感强,并且作图方便。根据机件的形体特征选择合理的轴测图。 对于在一个方向有许多圆或圆弧的机件,用斜二测作图较方便。
§3-4 轴测图的选择 对于机件在不同方 向均有圆或圆弧时, 用正等测较方便。
§3-4 轴测图的选择 根据机件的方位选择 立体感强的轴测图。
§3-5 轴测草图的画法 草图:不用绘图仪器和工 具,目测形体各部 分的尺寸和比例, 徒手划出的图。 要求:图形正确、线型分 明、自成比例、字 体工整、图面整 洁。
§3-5 轴测草图的画法 一、直线的画法 画水平线时自左向右画出。画垂直线要自上向下运笔。
§3-5 轴测草图的画法 二、等分线段和常用角度的画法 1. 五等分 将线段目测分为2:3,再平分2单位线段,得一个单 位长,分另一线段,得五等分。
§3-5 轴测草图的画法 二、等分线段和常用角度的画法 2. 常用角度的画法 画常用角度时。可利用直角三角形两直角边的长度 比定出两端点,然后连成直线。
§3-5 轴测草图的画法 三、圆或椭圆的画法 1.圆的画法 画较小的圆时,可在画出的中心线上按半径目测出四 点,徒手画成圆。 画较大的圆时,过圆心再 画两条45°斜线,并在斜线上也 目测定出四点,然后过八个点 作圆。
§3-5 轴测草图的画法 三、圆或椭圆的画法 2.椭圆的画法 根据已知的长短轴定出四个端点。画椭圆的外切矩形, 将矩形的对角线六等分,过 长短轴端点及对角线靠外等 分点,共八个点徒手画出椭 圆。
§3-5 轴测草图的画法 三、平面图形的轴测草图画法 1. 轴测轴的画法 作水平线,从轴测坐标原点向左在水平线上截取五 等分,过端点作垂直线,并在 垂线上下各截取3等分,连接 端点至坐标轴原点即可。
§3-5 轴测草图的画法 三、平面图形的轴测草图画法 2. 正三角形的画法 已知三角形边长,过中点作垂直线,并将边长的一 半五等分,在垂线上取三个 单位长,过端点作三角形底 边。在垂线另一段取六个单 位长,连接各端点,得正三 角形。
§3-5 轴测草图的画法 三、平面图形的轴测草图画法 3. 正三角形的轴测图画法 在轴测轴上用正三角形的画法,可得正三角形的轴测图。
§3-5 轴测草图的画法 三、平面图形的轴测草图画法 4. 正六边形的画法 作出两垂直中心线,再根据已知的六边形边长截取 中心线,并六等分,分别过 水平线两侧中点作垂线,长 为五个单位,得四端点,将 水平线两端点一起连接,即 可得到正六边形。
§3-5 轴测草图的画法 三、平面图形的轴测草图画法 5. 正六边形的正等测画法
§3-5 轴测草图的画法 三、平面图形的轴测草图画法 6. 正等测椭圆的画法 作轴测轴,根据已知圆的直径作菱形,得椭圆四个切 点。将菱形对角线从坐标原 点处分三等分,过最外一点 分别作两轴的平行线。又得 四个点,连接八个点即为正 等测椭圆的近似图形。
§3-5 轴测草图的画法 三、平面图形的轴测草图画法 7. 斜二测椭圆的画法 作轴测轴,根据已知圆的直径作平行四边形,得椭 圆四个切点。将平行四边形 对角线从坐标原点处分三等 分,过最外一点分别作两轴 的平行线。又得四个点,连 接八个点即为斜二测椭圆的 近似图形。
§3-5 轴测草图的画法 四、轴测草图画法举例 画接头的正等测草图 (1)根据接头主视图和俯视图画出立方体。 (2)采用切割法画出三个四棱柱。 (3)画出椭圆的外切棱形。 (4)画出椭圆。
