  1. S8100机泵群在线状态监测系统

  2. S8100机泵群在线状态监测系统——需求 • 非关键机组（机泵） • 数量较大 • 分布较广 • 连续运转周期长 • 工作环境较恶劣（防水、防尘、防爆） • 目前监测手段比较落后（人工巡检） • 监测物理量 • 温度（0~200°C） • 机械量：通频值和频谱 • 加速度（0~400m/s2）RMS • 速度（0~20cm/s）RMS • 振动（0~200μm）Peak-Peak • 气体泄漏（0~100LEL）

  3. S8100机泵群在线状态监测系统——方案 • 现场数据采集：分布式现场采集站FAS • 防水、防尘、防爆 • 18～30VDC供电 • 振动、温度（PT100/1000）、可燃气体3类子板 • 8个卡槽（每个可燃气体子卡占2个槽位） • 通讯：主从方式总线通讯 • Station8100（DELPHI） • 数据服务器：MS SQL SERVER或My SQL • Server8100 （DELPHI） • 人机界面：服务器——浏览站结构 • S8100 Web Package（JAVA） • SQL Bridge 8100（DELPHI）

  4. S8100机泵群在线状态监测系统——方案（续） 上级公司领导 企业有关部门 主管职能部门 MS：监测站 CCM：通信控制模块 FAS：现场采集站 MWS：监测信息网站 Server 8100 MIS网 RS-485总线 Modbus RTU RS232/485 Converter FAS FAS FAS Station8100 RS-485总线 FAS FAS FAS FAS RS-485总线 FAS FAS FAS RS-485总线 FAS FAS FAS FAS 每个监测站可接1~4条通信总线 每条总线可接32个FAS 每个FAS有16个通道

  5. S8100机泵群在线状态监测系统——方案（系统数据流）S8100机泵群在线状态监测系统——方案（系统数据流） 数据库 MS SQL Server ODBC Driver BDE SQL Bridge 8100 Station8100 Server8100 实时和波形数据 项目需求 FAS FAS Broswer

  6. S8100机泵群在线状态监测系统——方案特点 • 监测对象：泵、电机、小型风机、小型压缩机等非关键机组 • 实时监测：避免人工定期巡检的局限性 • 监测参数： • 振动通频值：波形和频谱 • 温度 • 液（气）体泄漏监测 • 总线结构：系统采用分布式，设备安装简便、扩展性好 • 防爆、防水、防尘 • 通用浏览器结构

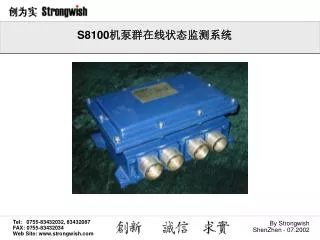

  7. S8100机泵群在线状态监测系统——FAS站和传感器S8100机泵群在线状态监测系统——FAS站和传感器

  8. S8100机泵群在线状态监测系统——FAS站和传感器S8100机泵群在线状态监测系统——FAS站和传感器

  9. S8100机泵群在线状态监测系统——界面

  10. S8100机泵群在线状态监测系统 欢迎批评指正！
