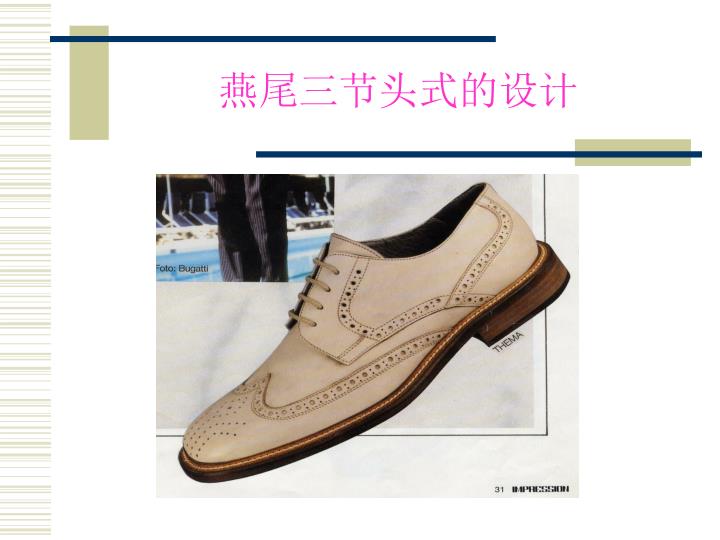

  1. 燕尾三节头式的设计

  2. 款式特点 • 男式正装鞋 • 包头形状为燕尾型 • 包头上设计有简洁的图案、纹样 • 包头轮廓线、口门线轮廓及部件镶接处有装饰性花眼

  3. 种类 • 内耳式燕尾三节头 • 外耳式燕尾三节头

  4. 设计步骤 • 贴楦:贴外怀楦面 • 划三点一线 • 基本控制线的标划 • 定位 • 线条设计

  5. 燕尾三节头内耳式

  6. 燕尾三节头外耳式

  7. 花包头、花口门

  8. 包头纹样

  9. 鞋耳造型

  10. 各部位点的定位 • 包头尖角的定位: J1Gx=26%L+15mm • 包头线落脚点的定位: 腰窝外边沿点C1附近。 • 口门位置点的定位: J1Fx=40%L,FxQy=1/2F0E1 • 鞋脸长度的定位: J1Cx=66%L

  11. 各部位点的定位 • 两翼线落脚点的定位: 踝骨外边沿点B1附近,或与外包跟轮廓线相交。 • 鞋耳断线的确定: 前端点在口门圆弧中点,后端点在鞋舌与上口线相交处。 • 鞋舌长度的定位: Cx后5~8mm • 鞋舌宽度的定位: 前窄22mm,后宽26~28mm(半宽)。

  12. F0E1:控制口门宽度、口门长度 CxC1:控制鞋脸长度及两翼线高度 J1Cx=66% L(楦底样长) C1Cn=2/5C1Cx CxB1:控制上口线形状 A1Ax:控制后帮中缝高度 B1Bx:控制外踝帮高 AxBx:控制上口线形状及高度 基本控制线

  13. 线条设计 • 包头线条设计:根据头式设计圆弧大小 • 两翼线设计:与包头、外包跟线条设计相协调,线条圆滑、流畅。 • 注意:包头线后部线条曲度不要 太大。 • 鞋耳设计:耳边线末端超过背中线 2~3mm。鞋耳通过断线分为上下两半,断线要求线条圆滑有一定的曲度。 • 包头花孔图案设计:造型优美、线条简单。常用菱形、心形、三角形及圆 弧组合而成。

  14. 参考资料 • 《皮鞋结构设计学》 • 《皮鞋帮样复样设计法》 • 西南鞋业互联网www.swshoes.com • 中国鞋业互联网www.chinashoes.com • 《ARS》

  15. 小结 • 了解燕尾三节头式皮鞋的结构特点。 • 掌握燕尾三节头式设计用控制线的作用。 • 熟练的运用控制线进行定位。 • 设计出与款式相符的包头花纹。

  16. 作业 选取合适的楦型,从贴楦开始在楦面上设计出一款结构合理、造型美观的燕尾三节头式皮鞋。
