المحاضرة الثانية : انظمة اساسات المباني

المحاضرة الثانية : انظمة اساسات المباني.

laurie
Download Presentation

المحاضرة الثانية : انظمة اساسات المباني

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

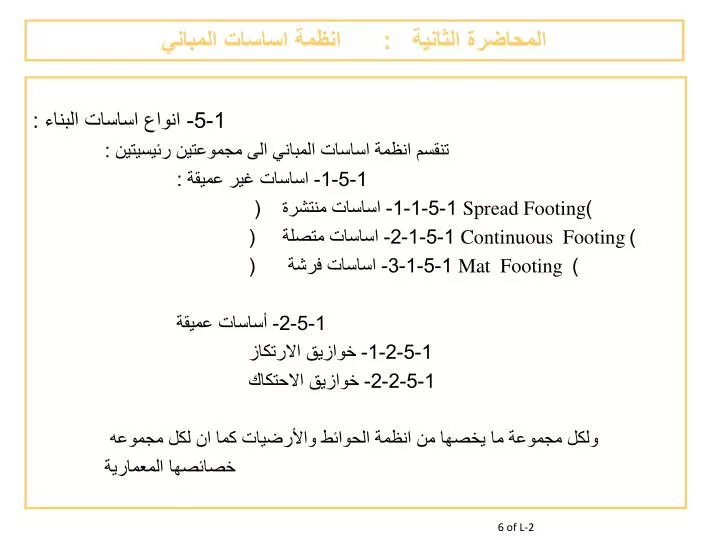

  1. المحاضرة الثانية : انظمة اساسات المباني 1-5- انواع اساسات البناء : تنقسم انظمة اساسات المباني الى مجموعتين رئيسيتين : 1-5-1- اساسات غير عميقة : 1-5-1-1- اساسات منتشرة ( Spread Footing ) 1-5-1-2- اساسات متصلة (Continuous Footing) 1-5-1-3- اساسات فرشة (Mat Footing ) 1-5-2- أساسات عميقة 1-5-2-1- خوازيق الارتكاز 1-5-2-2- خوازيق الاحتكاك ولكل مجموعة ما يخصها من انظمة الحوائط والأرضيات كما ان لكل مجموعه خصائصها المعمارية 6 of L-2

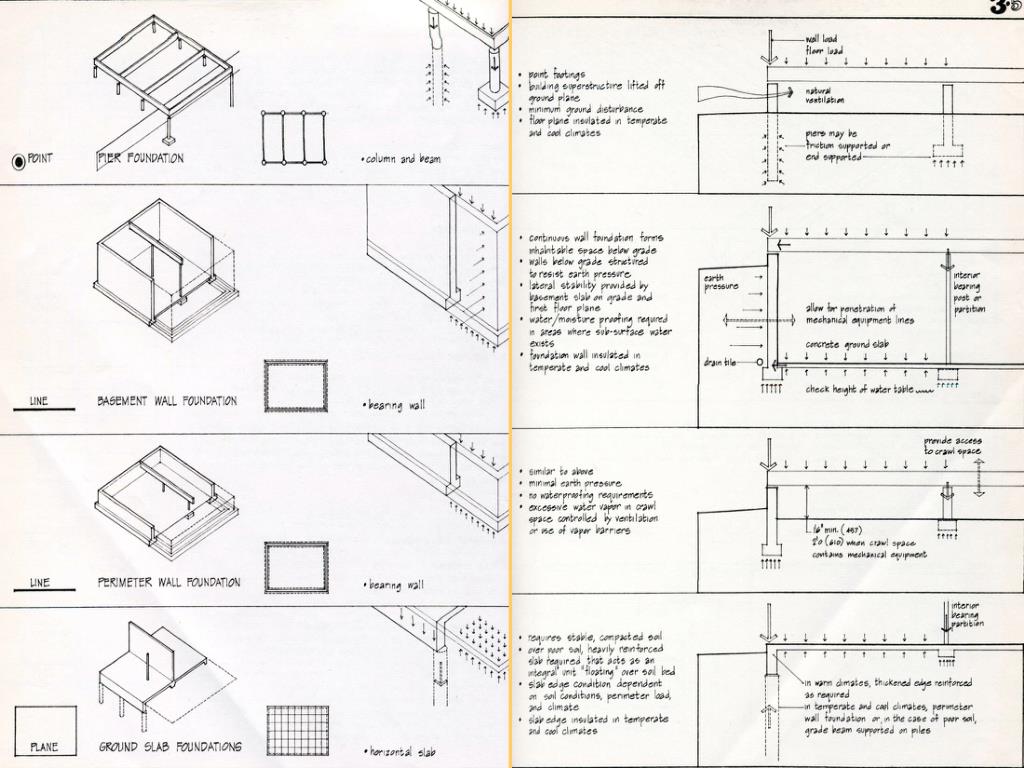

  2. المحاضرة الثانية : انظمة اساسات المباني 1-5-1- اساسات غير عميقة1-5-1-1- اساسات منتشرة (Spread Footing )- تمركز حمل الحوائط على امتداد الأساسات عموديا- من الممكن رفع بلاطة الأرضية عن مستوى سطح الأرض للسماح بمرور التهوية الطبيعية - لا يلزم ربط قواعد الأساسات بعضها ببعض 7 of L-2

  3. المحاضرة الثانية : انظمة اساسات المباني 1-5-1-2-اساسات متصلة (Continuous Footing)- السماح بتكوين فراغ معماري تحت مستوى سطح الأرض - الحوائط تحت مستوى سطح الأرض مقاومة لضغط التربة- بالإمكان تمرير خطوط الخدمات الميكانيكية من خلال حائط الأساسات الحامل - ضغط تربة ضئيل- لا تحتاج الى عزل مائي- بالإمكان عمل سلالم للمستوى تحت سطح الأرض - توفر بلاطة ارضية البدروم ثباتية لحركة الهيكل الإنشائي 8 of L-2

  4. 12 of L-2

  5. 9 of L-2
