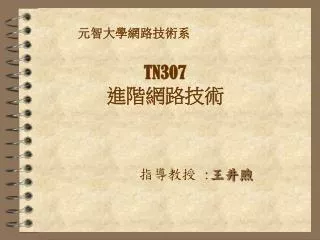

元智大學網路技術系. TN307 進階網路技術. 指導教授 : 王井煦. 三年級 A 班 第四組成員. 935606 吳朝元 935623 林運來 935626 林振全 935629 羅濟本 935632 鄭恒昌 935633 鍾嘉宏 935649 蕭遠訓. 分組報告作業題目.  何謂 Ethernet Hob and Spoke configuration ?與 應用目的 ?. Ethernet Hob and Spoke configuration. 何謂 Hob and Spoke ?.

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

PowerPoint Slideshow about 'TN307 進階網路技術' - latona


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript
slide2

三年級 A班 第四組成員

  • 935606 吳朝元
  • 935623 林運來
  • 935626 林振全
  • 935629 羅濟本
  • 935632 鄭恒昌
  • 935633 鍾嘉宏
  • 935649 蕭遠訓
slide3

分組報告作業題目

 何謂 Ethernet Hob and Spoke configuration?與應用目的?

slide4

Ethernet Hob and Spoke configuration

  • 何謂 Hob and Spoke ?
  • 輻輳拓樸系統 ; 其運作方式是將 許多支線資料流量送往較大的中央集中處 。
  • 中心輻射拓樸系統 。
slide6

技術發展

  • Link Aggregation Control Protocol (LACP)鏈路聚集控制
  • Dual – Home ,base on Spanning Tree (Ethernet 802.3 Protection)
slide7

技術優勢

  • 生命使用週期 -- Survivability
  • 伸縮延展性 -- Scalability
slide8

利用 Hob and Spoke 輻輳拓樸系統 , 可以調整每座建築物專用的頻寬 , 因為所有光纖纜線均是該建築物專用

  • Hob and Spoke 輻輳拓樸系統 , 可以完成保護計畫 ( Protection schemes )
slide9

技術應用

  • CWDM
  • 增加光纖傳輸頻寬的方法,可藉由提昇傳輸速率或於單一光纖內增加傳輸波長的數量。
  • CWDM 係於單一光纖內增加傳輸波長的數量來增加傳輸頻寬的技術。
  • 粗分波多工技術 (Coarse wavelength-division multiplexing,CWDM) 藉由波長多工器 (multiplexer) 整合4波或8波之不同波長於同一條光纖中,於接收端以解多工器 (demultiplexer) 將所有波長分離至不同的光纖中,
slide11

CWDM Gigabit Ethernet

  • CWDM Gigabit Ethernet 目前提供8組波長,分別是1470、1490、1510、1530、1550、1570nm等,每組波長的間距為20nm。
  • 對於Gigabit Ethernet的應用,即是在單一光纖中提供 8個獨立 Gigabit Ethernet的傳輸。以網路交換器建置 CWDM 網路所需的設備包括 CWDM OADM 和 CWDM GBIC/SPF介面。
slide13

CWDM Gigabit Ethernet 的網路結構

  • CWDM Gigabit Ethernet 可架構成 Hub-and-Spoke 的拓樸結構。
  • Hub-and-Spoke 架構如上圖所示,多個節點經由一個單模光纖環路與中心節點連接。每個中心節點可連接一個或多個波長,每個波成承載一個完整的 Gigabit Ethernet 通道。
slide14

Conclusion

不論園區網路或都會網路於光纖網路建置時預留了多少的擴充容量,資源仍有用盡的時候。當資源不敷使用時,增加新資源是解決方法之一,但另一思考模式是如何讓現有資源做更有效率的運用。所以當光纖的資源不足時,新建光纖是解決方案之一,但新建光纖除了增加建置費用外,也需要較長的建置時間。採用 CWDM 技術,僅以現有網路交換器擴充 CWDM GBIC / SPF 和新增CWDM OADM 設備,不需新增光纖。CWDM 降低了建置成本,也縮短建置所須時間,所以是光纖資源不足時最有效率的解決方案。
