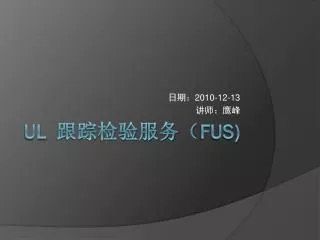

  1. 日期：2010-12-13 讲师：鹰峰 UL 跟踪检验服务（FUS)

  2. 上课了！ 目录 • UL简介 • 为何要申请UL认证 • 产品安全概念 • UL认识类型及标志 • UL产品认证方案 • UL后续检验程序书（细则）讲解 • 后续工厂检验要求 • 工厂检验中不符合项及处理

  3. 第一章 UL简介 • 美国电气安全体系的构成 - 技术法规 - 电气安装规范 - 产品标准 - 检查验收机构 测试机构 - 监督、汇报及宣导教育机构

  4. 第二章 为什么申请UL认证 • 地方当局要求 • 销售商和消费者要求 • 独立第三方的认证可为产品责任争端提供法律依据 • 保险商推波助澜

  5. 第三章 产品安全认证概念 第一节 产品安全因素 • 防止火灾 • 防止触电 • 防止使用者收到伤害

  6. 第三章 产品安全认证概念 第二节 UL标准的结果 • 标准所涉及的产品范围 • 产品的结构要求 • 对产品所使用的原材料要求 • 对产品所使用的元件的要求 • UL实验室对样品测试仪器的要求和测试方法 • 对制造商工厂的测试设备要求和试验方法 • 产品标识与说明书要求

  7. 第四章 UL认证类型及标志 • 列名服务 Listing Service - 成品使用的标志 - 最受美国一般消费者喜爱和了解的就是此标志 UL 标志 CUL标志 UL&CUL标志

  8. 第四章 UL认证类型及标志 • 列名标志的组成(标志四要素） 注：永久性标志（如注塑、丝印等）可以省略产品名称

  9. 第四章 UL认证类型及标志 • 零件认可服务 Recognition Service - 主要应用在零件、材料上 - 包括开关、电容、变压器、印刷电路板、塑胶原料等各种零件、材料。 - 原则上，该标志的使用是自愿性的 UL 标志 CUL标志 UL&CUL标志

  10. 第四章 UL认证类型及标志 • 分级服务 Classification Service - 特定条件下的性能评估 - 如防火门、消防栓、医疗器材等 - UL标准以外的标准 （NFPA 、USCG等） UL 分级标志CUL分级标志 UL&CUL分级标志

  11. 第四章 UL认证类型及标志 • 上述三种服务及其产品依下列不同分为 Type L 和 Type R 1、UL标志的取得和使用方式 2、工厂检验频率

  12. 第四章 UL认证类型及标志 Type L 服务 • UL标志（列名、零部件认可或分级服务）不能自行印刷，必须向UL标签中心购买带有UL标志的标签 • 产品 - 电线 - 电线加工 - 灯具等 • 工厂检验频率 - 由产品的标签使用数量和产品类别决定（标签使用越频繁，工厂检验次数越多） - 每季度至少一次 - 不事先通知

  13. 第四章 UL认证类型及标志 Type R 服务 • 工厂被授权使用UL标志（列名、零部件认可或分级服务）后自行通过印制、丝网印刷、压铸、模印等方式在产品上使用UL标志，或找UL认可的印刷厂印制。 • 产品 - 电风扇、手提电脑、电源供 应器、继电 器等 • 工厂检查频率 - 每季度至少一次 - 安排有生产的检验 - 不事先通知 *例外 - 2009年7月1日开始部分Type R（列名）产品如小夜灯、延长插座、供应器（Power Supplies)、吊扇等不论何处生产均需使用新的雷射标签，需要向UL购买。

  14. 第四章 UL认证类型及标志 • 如何判定自己的产品属于哪一类？ （Authorization Page)可以看出： A：Type L 或 Type R ? B：列名/分级服务或零部件认可？（附件） C：CUL&CRU?（由CCN-产品类别代码）

  15. 第四章 UL认证类型及标志 • 附件 Type R CUL&CRU

  16. 第四章 UL认证类型及标志 PGAA供应商 • 什么是UL授权的PGAA供应商？ - 就是经过UL授权可以印刷UL标志的印刷厂 • 哪些标志需要由授权的PGAA供应商印刷？

  17. 第四章 UL认证类型及标志 • 若产品的UL Mark（完整4要素）没有出现在产品上，而是印在它的包装袋/箱，如吊卡、塑料袋、彩盒、大小纸箱上，则此包装袋/箱的供应商要有PGAA（UL授权）。但是，若产品的UL Mark(完整4要素)已经出现在产品上，则印有UL Mark（额外印的只做广告用）的包装袋/箱，如吊卡、塑料袋、彩盒、大小纸箱的供应商，不需要PGAA。 • 说明书、产品目录也不需要PGAA。塑料成型的零部件（如外壳等）上面有UL Mark（用射出或网版印刷），若这些零部件是出货给UL的最终产品组装厂使用，则这个供应商不需要申请PGAA。 （印制反“RU”零件认可标志的供应商目前不需要申请PGAA授权）

  18. 第五章 产品认证方案 • FUS 工作开始 • 首次工厂检验（IPI） 1、下列情况需要IPI: - 新工厂：刚取得UL认证 - 旧工厂：新产品的类别与现有的不同 - 新档案：针对中国大陆工厂 - 其他：如工厂搬家、工厂制造能力的考量等，如CAS部门（工程部）决定。 2、首次生产检验通知- IPI Notification - 由CAS部门决定。 - IPI通知上写明IPI是必要的。 - 检验中心在收到IPI通知后会立即联络工厂，排订IPI的检验日期。 3、只有检验中心收到FUS Procedure并且完成IPI后，工厂才可以将UL标志用在产品上。 4、收到工程测试完成通知NOC或测试报告，并不表示工厂就可以直接生产UL产品而不需要做IPI.

  19. 第五章 产品认证方案 • FUS后续检验 UL检验中心的人员，以不事先通知的方式到厂检验。根据FUS Procedure查验产品是否符合UL规范并依规定抽样。 注：工厂要事先通知UL检验人员做以下的检验： 1、IPI（首次生产检验） 2、VN的复检（不符合再次检验） 3、Rare Production(偶有生产UL产品) (例如上一季没有生产UL产品，本季排定要生产） 4、IMP（加强检验方案） 5、On- Call (报验服务）

  20. 第六章 UL后续检验程序书（细则） • 重要文件，每当一个新厂商申请产品或新类别的产品通过UL工程部门（CAS）测试后所发行的一本后续检验程序书（ FUS Procedure)(即Myhome下载的检验细则） • 此工厂使用的程序书和给申请者的测试报告不同。 • 此程序书内详述被授权的工厂、产品结构及生产、测试、抽样、标志等规定。 • 提供UL检验员进行工厂检查的依据。该程序书是UL的财产，不得转让或复制。 • 务必妥善保存并更新。

  21. 第六章 UL后续检验程序书（细则） UL 后续检验程序书的构成 1、Authorization Page(授权页） 2、Addendum to Authorization Page（增补页） 3、Listing Mark Data(LMD)Page(UL标志） 4、Multiple Listing(ML) Correlation Sheet(多重列名对照表） 5、Index* (索引页） 6、Appendices*(App.)（一般形式） 7、Follow-up Inspection Instructions(FULL)Pages*(指引） 8、Section General*(Sec. Gen,)(总则专用名词解释） 9、Description Section*(Sec) (独立章节）

  22. 第六章 UL后续检验程序书（细则） 1、Authorization Page 授权页 • UL File Number - UL档案号码 • Volume Number - 卷号 • Issue or Revise Date - 发行或更改日期 • 负责该档案的UL办公室 • Type R or Type T – 服务类别 • 产品类别 • CCN – 产品类别代码，例如NWGQ或ZPMV2 • 制造厂商，申请者及列名这（认可或分级）的名称及地址。 • 说明之允许程序书所登录的工厂，在授权的地点生产合格的授权产品，才可使用UL Mark。

  23. 第六章 UL后续检验程序书（细则） 2、授权页的增补页 • 只有两个以上生产地点才有此页 • 详细记载所有生产地点的名称、地址和UL识别号码

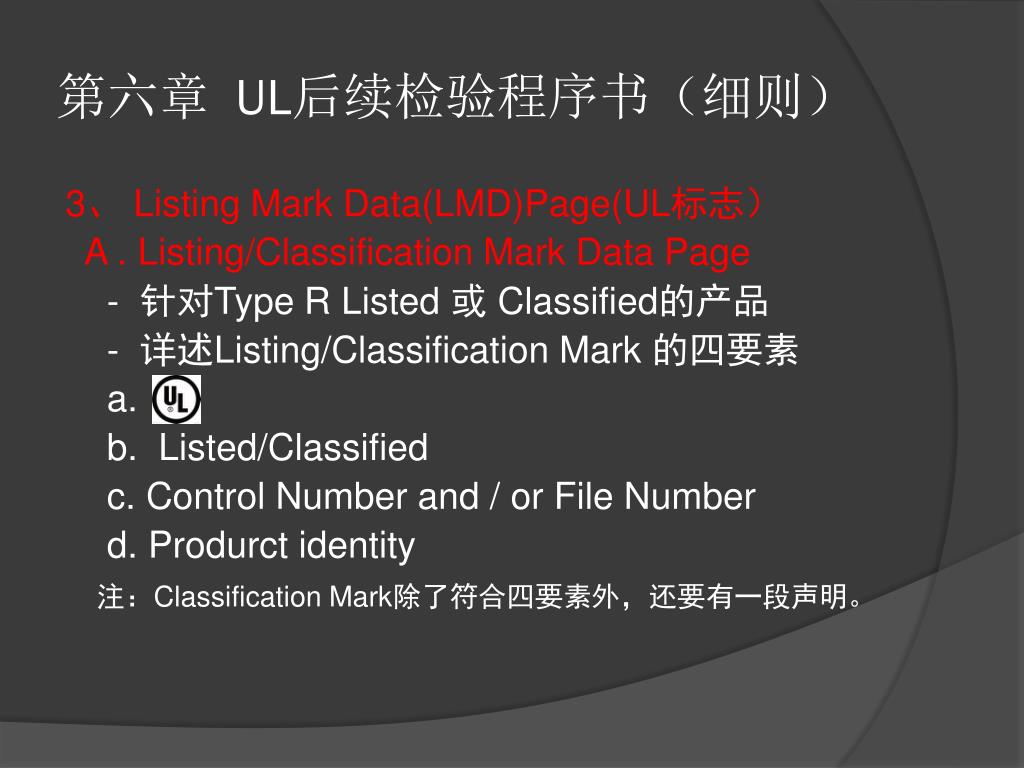

  24. 第六章 UL后续检验程序书（细则） 3、 Listing Mark Data(LMD)Page(UL标志） A . Listing/Classification Mark Data Page - 针对Type R Listed 或 Classified的产品 - 详述Listing/Classification Mark 的四要素 a. b. Listed/Classified c. Control Number and / or File Number d. Produrct identity 注：Classification Mark除了符合四要素外，还要有一段声明。

  25. 第六章 UL后续检验程序书（细则） B. Recognized Component Marking Date Page - 针对Type L或 Type R Recognized 的产品 - 详述 Recognized Component Marking 的要件 a. Recognized Company’s Name, File Number or Trademark b. Model Number c.RU Mark (一般是可印可不印，即optional ,除非程序书中规定则一定要印） d. CRU Mark(一般一定要印，即mandatory.少数产品如Plastics – QMFZ8等，可印可不印）

  26. 第六章 UL后续检验程序书（细则） 4、多重列名对照表 此Correlation Sheet授权UL产品可以标示其他公司（客户）的名称或UL档案号码及型号 5、Index 索引页 - 表明各Section中包含的产品型号及该产品是否有UL（USA）或CN（Canada）的认证

  27. 第六章 UL后续检验程序书（细则） 6、Appendices（一般形式） • 详列UL检验人员的职责及检验产品的指示 • Follow – Up 样品的抽样指示 • Follow – Up测试的指示 • 详述工厂的职责

  28. 第六章 UL后续检验程序书（细则） 6.1、Appendix – (续) Special Appendix • 做为Appendix 的补充 • 详述特别的指示及规定，如Split Inspection(分离检验）、抽样等。

  29. 第六章 UL后续检验程序书（细则） 7、Section General • 专有名词的解释 • 叙述细则内所有产品的一般要求，如电线、电源线、PWB、marking ，工厂识别码等。 - Marking - 记载所需标示的Markings 如Nameplate Marking, Fuse Rating Marking 及Label材质的要求等。 - Factory ID （工厂识别码）- 两家工厂以上，用途是辨别是何工厂出的货，编码方式由申请者自行决定，但建议不超过20字，需注意的是，英文大小写在此不相通。

  30. 第六章 UL后续检验程序书（细则） 8、Individual Section (Test Report) • 详细描述产品的要求 • 除了文字说明外，还包括产品结构照片、图面（依实际需要）等

  31. 第七章 后续工厂检验要求 1、工厂代表 • 当UL检验人员到工厂拜访时，工厂代表须在被告知后10分钟内出面，带领UL检验人员进入工厂进行检验。 • 当UL检验人员到厂拜访时，若工厂代表不在，则须由其代理人陪同UL检验人员完成检验工作。 • 工厂不得拒绝UL检验人员进入生产区或仓库等与生产有关的地方。

  32. 第七章 后续工厂检验要求 2、文件要求 • 工厂须妥善保存UL程序书（细则）并适时地更新，以便工厂自我检查及UL检验人员到厂拜访时使用。 • 若UL程序书不完整或遗失，且工厂无法提供UL Myhome取得网络电子档，则UL检验人员将会扣留工厂的UL产品，直到UL程序书完整，并确认产品合乎UL程序书的要求后，才会予以放行。 • 工厂实施的检验计划及生产线的测试报告要随时可查阅。 • Type L的标签使用记录要正确及更新，以备查核。 • 针对所有UL要求的检验，量测和测试所需的设备，其内校、外校报告均须符合UL仪器校验规范。 （或满足ISO 17025要求）

  33. 第七章 后续工厂检验要求 3、生产线要求： • 确认生产线是否有依照App.D执行生产线测试。例如接地导通测试或耐压测试等。 • 检查测试仪器设备的校验及功能测试记录。 • 确认相关作业及制程是否符合要求。例如：焊锡、时间、温度及压力等。

  34. 第七章 后续工厂检验要求 A、接地导通测试（具体要求） • 依照FUS 程序书的规定，定期点检并做记录。点检的时间区隔，要保证若点检不良时，前一批产品可以召回重测。 • 若和耐压测试并非一个动作完成，需先做接地导通测试 • 接地测试没有指定测试仪器，只要能显示导通即可。 • 测试不合格的产品，需隔离直至修好重新测试OK，对不合格品要做记录，记录要保存至少6个月，以备UL人员查核。

  35. 第七章 后续工厂检验要求 • B、耐压测试（具体要求）： • 依照FUS 程序书的规定，定期点检并做记录。点检的时间区隔，要保证若点检不良时，前一批产品可以召回重测。 • 测试仪器需有手动Reset开关并有500VA以上的输出。 • 测试电压和时间需符合UL的规定。 • 测试需在产品组装完成后进行。 • 测试不合格的产品，需隔离直至修好重新测试OK，对不合格品要做记录，记录要保存至少6个月，以备UL人员查核。 注：所有用在UL产品上的量具或生产用的设备，须符合UL仪器校验规范。

  36. 第七章 后续工厂检验要求 4、仓库（具体要求）： • 查验产品的型号及标识。 • UL检验人员可从仓库抽样做检验。 • 若生产线和仓库都没有UL产品，则实施生产准备预拜访的检验。

  37. 第七章 后续工厂检验要求 • 5、IQC检查注意事项： • UL标签检查项目（针对电子线） - 标签类型（蓝色） - 标签数量？ - 有无标示制造工厂名称（英文）或FUS档案号码？ - 产品或图面编号 来料数量不能大于标签上的数量

  38. 第七章 后续工厂检验要求 5、UL标志确认 • 列名的或分级的Type R产品，其UL标志为强制的，一定要出现在产品上。 • 认可的Type R产品，其“RU”标志在产品或包装上可标可不标，这类物料需要核对证书确认是否为UL认证（某些产品，如开关等，一定要出现在产品或最小包装上）。 • 若为“CRU”产品，一般为强制的，一定要标示在产品或包装上。少数产品如塑胶料等为自愿的，可不标在产品或包装上。 • UL标志在产品上只能出现一次（线材例外）。

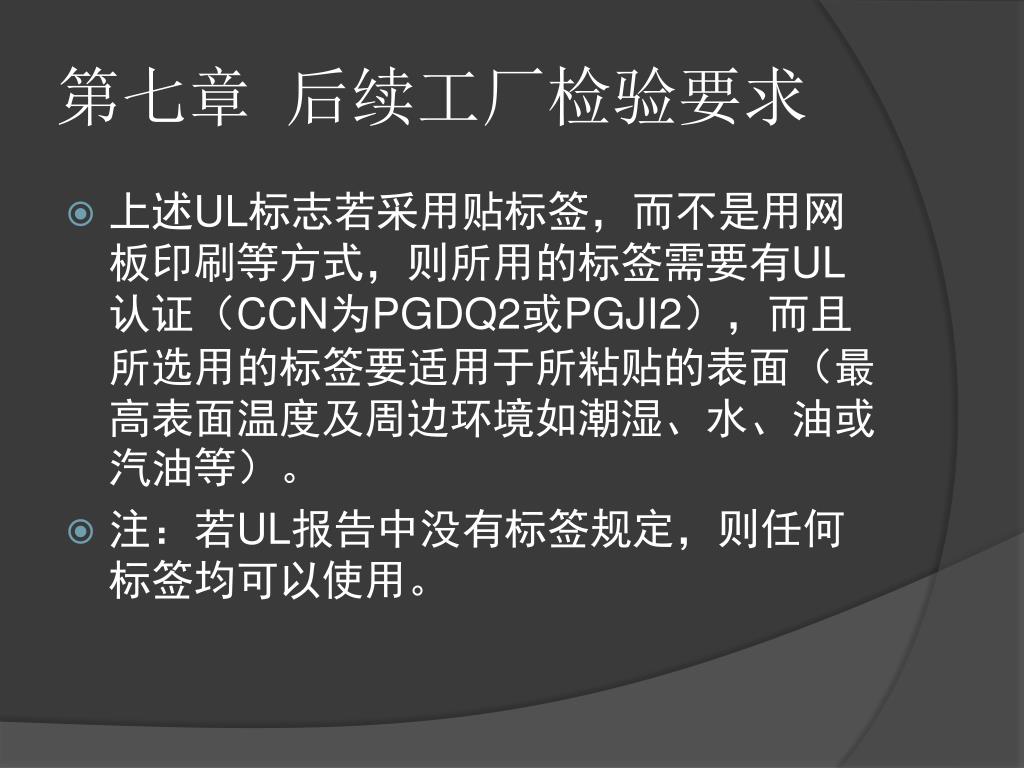

  39. 第七章 后续工厂检验要求 • 上述UL标志若采用贴标签，而不是用网板印刷等方式，则所用的标签需要有UL认证（CCN为PGDQ2或PGJI2），而且所选用的标签要适用于所粘贴的表面（最高表面温度及周边环境如潮湿、水、油或汽油等）。 • 注：若UL报告中没有标签规定，则任何标签均可以使用。

  40. 第八章 工厂检验不符合项及处理 1、当发现有不符合UL程序书或规范会被工厂检验员开不符合报告。下列情形会被视为不符合： • UL标志转到其他未被授权的地点使用； • 产品结构或生产线测试未符合规定； • 工厂的检验及测试或记录未依规定实施； • 增加制造地点而没有事先向UL报备； • 拒绝UL人员进入工厂； • 产品标示不正确 • 工厂未依规定寄出抽取的样品； • 其他。

  41. 第八章 工厂检验不符合项及处理 2、处理方案 • 除去UL标志：若不符合项目无法解决或不等候UL工程部判定，工厂可除去UL标示并经UL人员确认后出货。 • 修正产品以符合规范要求：工厂可对不符合项作修正，更换零件等以达到符合规范的要求。在UL检验员确认后可正常出货。若返工无法当场完成，则应依UL检验员决定是否做出复验。 • 若工厂要求由UL工程部判定是否能暂时接受，VN会直接传送到UL工程部，工程师在收到VN后会尽速做出判决。此时工厂须立即通知申请者或工厂本身可与工程部联络，若原申请单位在美国，亦可请台北工程部协助处理。 • 产品作废。注：视UL 检验员决定是否需要复检。

  42. 第八章 工厂检验不符合及处理 注：除去UL标示 • 成品列名产品 - 除去产品上的UL标识和有关UL的标识（包装、说明书、使用手册）或是授权使用的UL全名（Underwriters Laboratory Inc.) • 零部件认可产品 - 若RU是必要的标识，则除去产品、包装、说明书及使用手册上的“RU”标识；若此标识不是强制的，那么需要将此款型号变更为非UL登录的型号，所有关于UL的标示也都要移除。

  43. 第八章 工厂检验不符合及处理 3、加强检验方案 - IMP - 即在正常工厂检验频率的基础上每月加多一到两次检验，或者100%出货检验。

  44. 第八章 工厂检验不符合及处理 A、造成IMP原因： • 将UL标签拿到未经UL授权的地点使用； • 将UL标签用到不符合UL规范的产品上使用； • 不当使用UL标签，例如，将UL检验员暂时留置的产品，未经UL许可就出货； • 连续被开VN【以2年计算，如果检验员8次来工厂审查时都在生产UL认证的产品（或仓库有库存品），而且8此审查超过4次被开VN，那么就可能被要求执行加强检验方案】； • 在市场上发现产品有安全方面的瑕疵； • 其他重大问题（如使用假冒的Type L标签，拒绝UL人员进入工厂检验等）

  45. 第八章 工厂检验不符合及处理 B、具体执行措施： • 管制UL标签的使用； • 增加检验次数（每月至少一次）的检验费及IMP行政作业费由工厂支付； • 加强检验期至少90天； • 90天期满，UL检验员会议书面报告通知单位，依工厂表现，建议取消或继续加强检验或执行其他进一步严格的方案（如取消档案）。

  46. 第八章 工厂检验不符合及处理 4、终止档案： • 当UL档案缺缴费用或其他原因而被取消，UL检验员会到工厂将UL程序书及UL标签取回。 • UL档案取消后不允许将UL标签用在此档案中登录的产品上，直到档案恢复。 • 若申请者想要终止档案，可写信给UL的客服部（CSD）提出申请。

  47. 第八章 工厂检验不符合及处理 5、恢复档案 • 若UL档案因缺缴费用而被取消，申请者要补缴费用。 • 若要恢复档案，申请者要写信给客服部，提出申请。 • 缺缴费用补缴后，UL档案不会自动恢复，除非申请者在写信向UL的客服部提出申请。

  48. 第八章 工厂检验不符合及处理 6、名称及地址变更： • 申请者要写信给UL的客服部提出变更申请。 • 通知UL检验人员填写变更资料。

  49. 第八章 工厂检验不符合及处理 7、工厂搬家和新制造地点 • 工厂搬家： - 工厂要事先通知UL检验人员，UL检验员会到新地点检验并填写变更地址。 • 增加制造地点： - 申请者要写信给UL的客服部提出申请。

  50. 谢谢参与！
