逢甲大學自動控制工程學系 101 學年度專題研究

逢甲大學自動控制工程學系 101 學年度專題研究. 呼吸器 用潮濕加熱器之濕度反應量測研究 The Measurement Study of the Humidity Response for the Humidification of Artificial Ventilation 指導教授：林賢龍 學生 ：馮達亞、王偉全、李淨程. 摘要. 本專題將 使用 市售濕度感測器，並將此感測器加入呼吸 器 用潮濕加熱器 ， 使之 增加 濕度量測功能以研究如何更精準掌控溫度與濕度。. 探頭製作及儀器使用.

latika
Download Presentation

逢甲大學自動控制工程學系 101 學年度專題研究

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

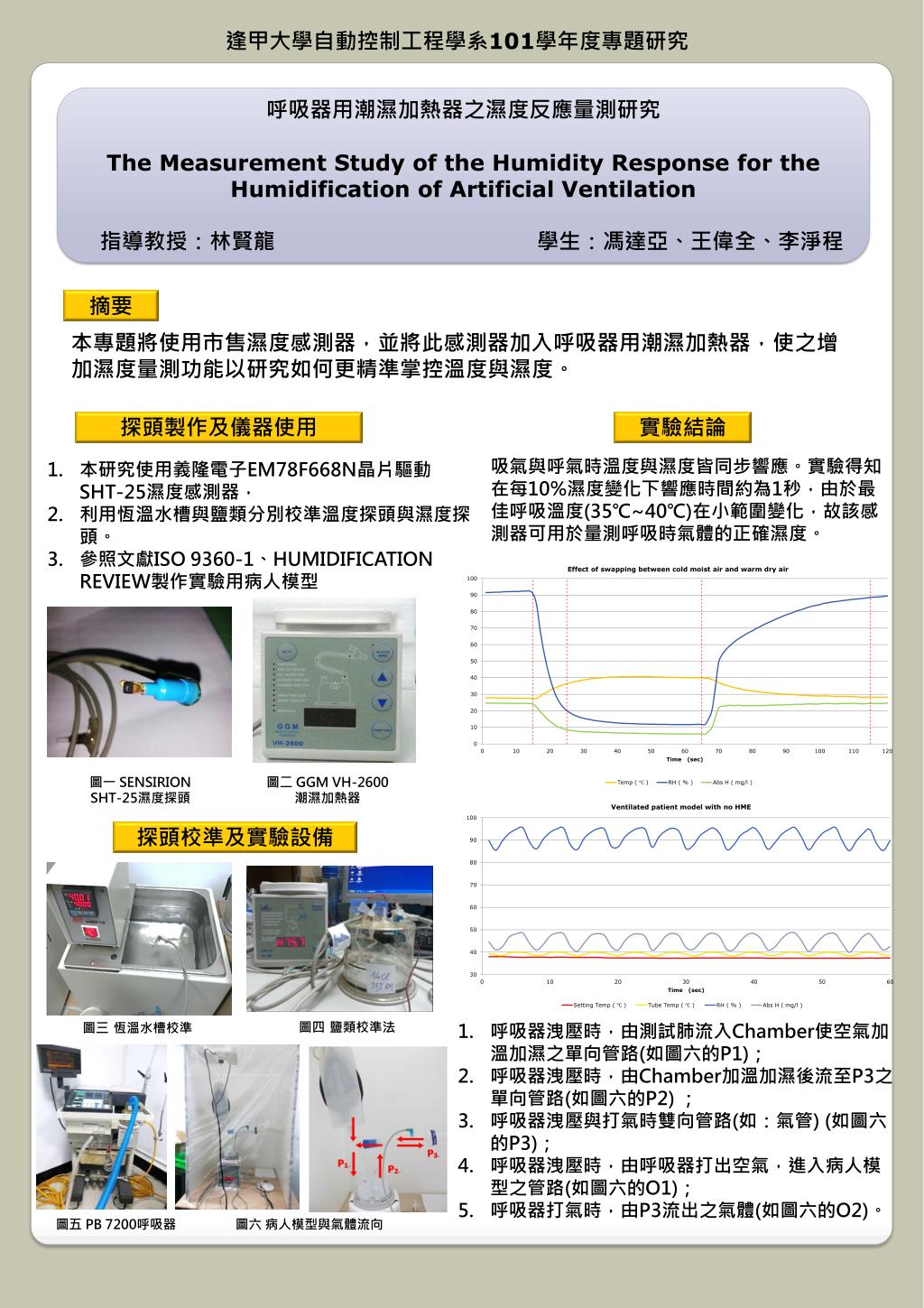

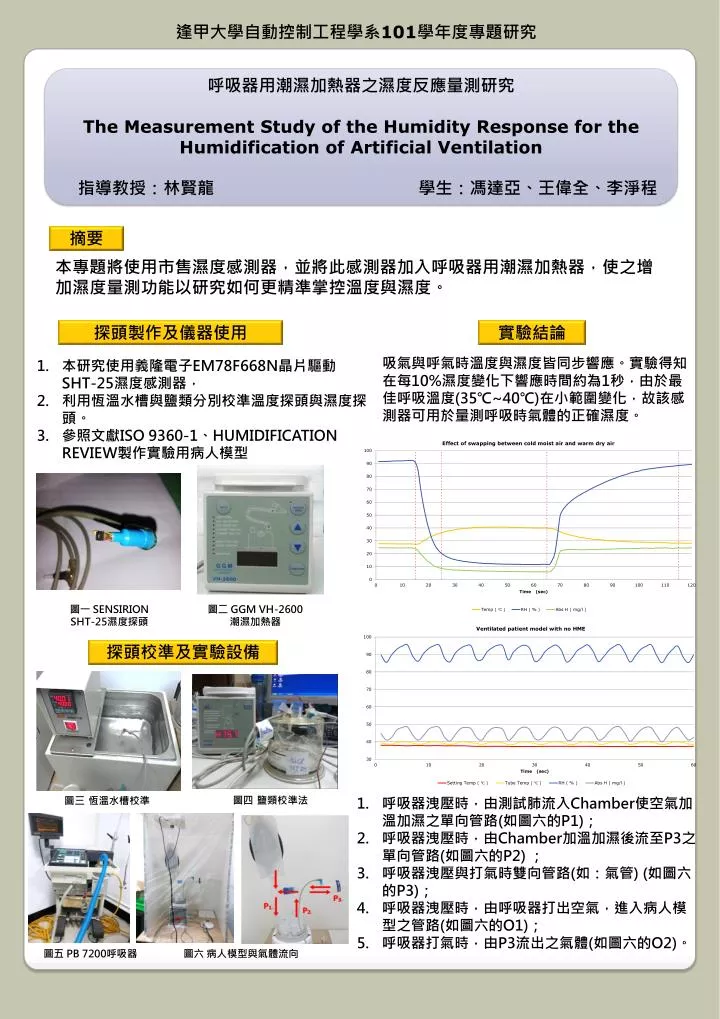

  1. 逢甲大學自動控制工程學系101學年度專題研究 呼吸器用潮濕加熱器之濕度反應量測研究 The Measurement Study of the Humidity Response for the Humidification of Artificial Ventilation 指導教授：林賢龍 學生：馮達亞、王偉全、李淨程 摘要 本專題將使用市售濕度感測器，並將此感測器加入呼吸器用潮濕加熱器，使之增加濕度量測功能以研究如何更精準掌控溫度與濕度。 探頭製作及儀器使用 實驗結論 吸氣與呼氣時溫度與濕度皆同步響應。實驗得知在每10%濕度變化下響應時間約為1秒，由於最佳呼吸溫度(35℃~40℃)在小範圍變化，故該感測器可用於量測呼吸時氣體的正確濕度。 本研究使用義隆電子EM78F668N晶片驅動SHT-25濕度感測器， 利用恆溫水槽與鹽類分別校準溫度探頭與濕度探頭。 參照文獻ISO9360-1、HUMIDIFICATION REVIEW製作實驗用病人模型 圖一 SENSIRION SHT-25濕度探頭 圖二 GGMVH-2600 潮濕加熱器 探頭校準及實驗設備 圖四 鹽類校準法 圖三 恆溫水槽校準 • 呼吸器洩壓時，由測試肺流入Chamber使空氣加溫加濕之單向管路(如圖六的P1)； • 呼吸器洩壓時，由Chamber加溫加濕後流至P3之單向管路(如圖六的P2) ； • 呼吸器洩壓與打氣時雙向管路(如：氣管) (如圖六的P3)； • 呼吸器洩壓時，由呼吸器打出空氣，進入病人模型之管路(如圖六的O1)； • 呼吸器打氣時，由P3流出之氣體(如圖六的O2)。 圖五 PB7200呼吸器 圖六 病人模型與氣體流向
