  1. 原子力発電の仕組み 夢エネルギー 基礎セミナーＢ班

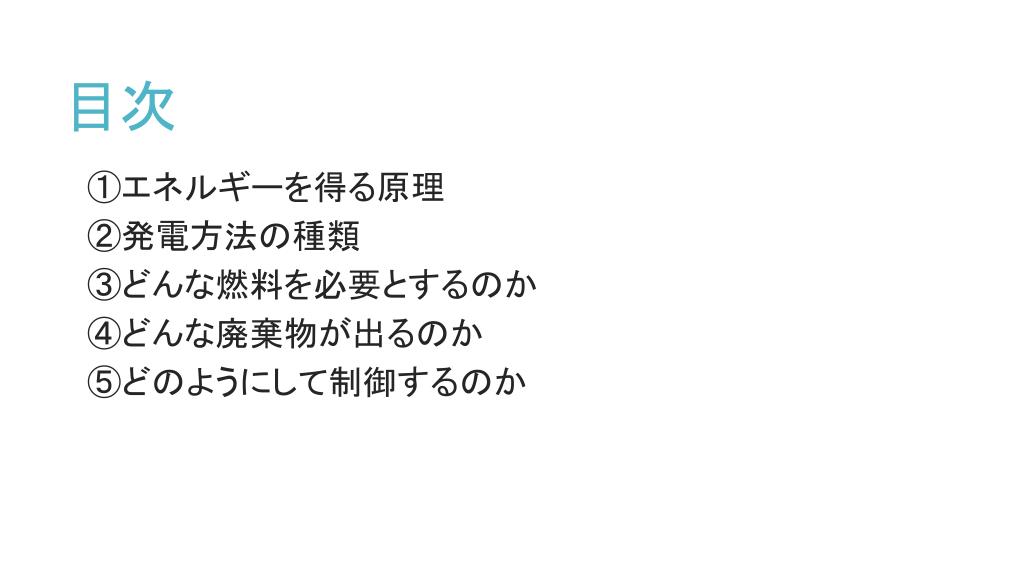

  2. 目次 　①エネルギーを得る原理 　②発電方法の種類 　③どんな燃料を必要とするのか 　④どんな廃棄物が出るのか 　⑤どのようにして制御するのか

  3. ①エネルギーを得る原理 核分裂によるエネルギー • 反応例 • 　　　　　　　　　　　　　　ウラン（）に中性子をぶつける 中性子

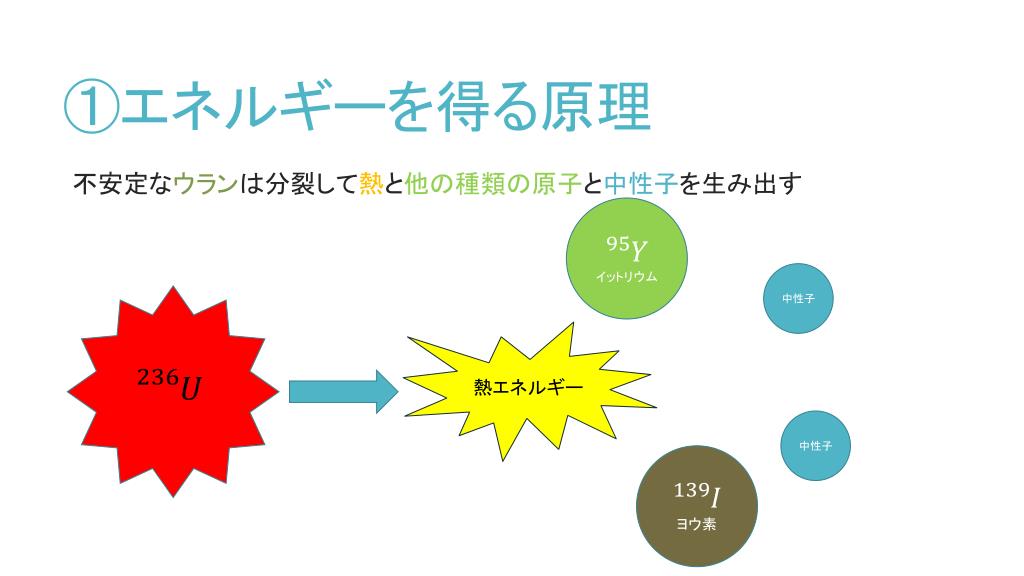

  4. ①エネルギーを得る原理 • 不安定なウランは分裂して熱と他の種類の原子と中性子を生み出す イットリウム 中性子 熱エネルギー 中性子 ヨウ素

  5. ①エネルギーを得る原理 • 質量の関係 • 　　　反応前＞反応後 失われた質量（質量欠損）がエネルギーとなる ※参考文献　Wikipedia 核分裂

  6. ②発電方法の種類 • 主に2種類 ※参考　JPOWER 電源開発 沸騰水型（ＢＷＲ） 加圧水型（ＰＷＲ）

  7. ②発電方法の種類 • 沸騰水型（ＢＷＲ）

  8. ②発電方法の種類 • 加圧水型（ＰＷＲ）

  9. ③どんな燃料が必要なのか • 原子力発電の燃料 • 濃縮ウラン 天然のウラン ウラン235：核分裂性 ウラン238：非核分裂性

  10. ③どんな燃料が必要なのか • なぜ、濃縮ウランなのか？ →軽水炉で反応させるから 軽水炉では中性子を多く吸収するため 中性子を放出するウラン235が2～5％程度の濃縮ウランが必要

  11. ④どんな廃棄物が出るのか • ウラン235が３％の濃縮ウランを使用した場合 • ウラン23895％ • ウラン2351.0％ • プルトニウム1.0％ • 生成物3.0％

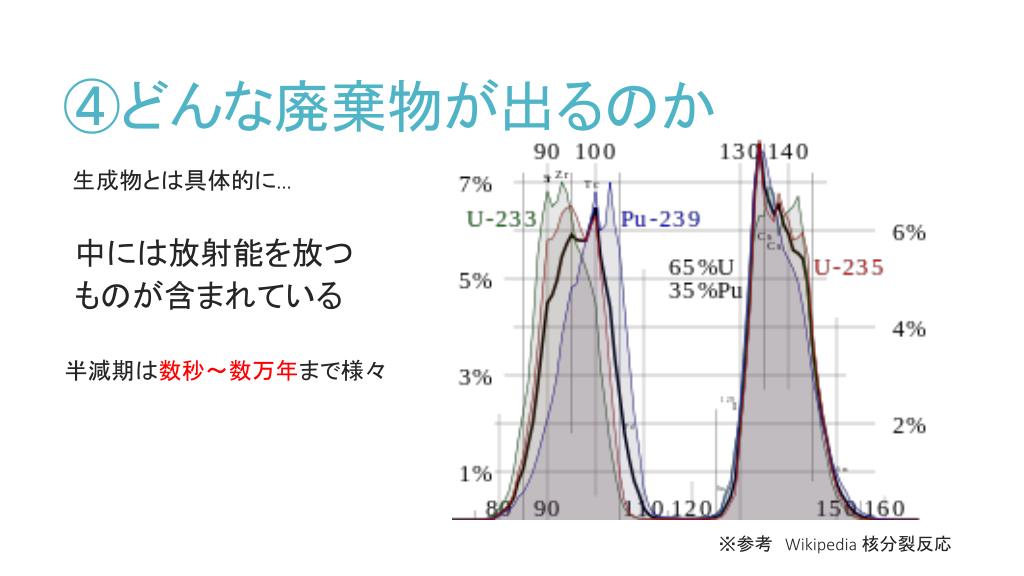

  12. ④どんな廃棄物が出るのか • 生成物とは具体的に… • 中には放射能を放つ • ものが含まれている 半減期は数秒～数万年まで様々 • ※参考　Wikipedia 核分裂反応

  13. ⑤どのように制御するのか • 現在、ほとんどの原発は • 軽水炉で発電している • 中性子を制御することによって暴走を防ぐ

  14. ⑤どのように制御するのか • 中性子を制御 • 水は中性子を吸収する • 　　制御棒で吸収して調整 • →臨界状態になるのを防ぐ • https://encrypted-tbn2.gstatic.com/images?q=tbn:ANd9GcTRqhJ2vRcSiWhKTDN7wgMEDYil6sGS-ka74Iy9moXRyniY9gNNVg
