    Presentation Transcript

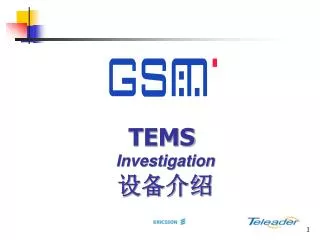

    1. TEMS Investigation设备介绍

    2. 路测示意图 概览

    3. TEMS Investigation 是由爱立信(Ericsson)公司生产的用与对移动网络进行检测、优化、维护及解决问题的无线接口测量工具。 TEMS Investigation可以显示小区及 信道信息,测量无线参数、话音质量及C/I,并能解码无线接口消息。这些信息可以实时展现在可设置的 地图上或者可设置的窗口里。 TEMS Investigation在后续版本中加入了对GPRS的测量。 概览

    4. TEMS Investigation 随着GSM网络的发展有多个版本 TEMS Investigation 2.X系列 适用于GSM网络的普通话音业务的测量 TEMS Investigation 3.X系列 适用于GSM+GPRS业务的测量 TEMS Investigation 4.X系列 3.X系列增强版本支持GSM 850 和 AMR,GPRS测量 功能增强 概览

    5. PC, 最少需要如下配置:Pentium III, 500 MHz, 256 MB RAM 必要的串口扩展设备(TEMS Investigation手机只支持串口,连接多部手机需要多个串口) TEMS 手机 : 支持TEMS Investigation协议的测试手机 外部扫频器:TEMS Investigation扫频器 GPS :支持NMEA 2.0 等GPS 协议 软件环境: Windows 9X、NT、XP 注:不可再同一操作系统下安装多个不同版本的TEMS Investigation软件,否则会导致功能混乱。 TEMS设备配置

    6. 支持三频 (GSM 900/1800/1900) HR 语音编解码及支持E-GSM 测量已用信道上的C/I,指出C/A 对GPRS测量的支持 用户可设置的信息窗口,个性化的WorkSpace 实时地图(基于MAPinfo 3.X ) 话音质量索引 (SQI) 解码并修改层3消息 可用内部扫频器 和/或 外部扫频器 (TEMS 扫频器) 进行扫频 MS的行为可控制性 强大的回放处理 TEMS主要特点

    7. TEMS基本硬件连接方法 串口 TEMS手机 PCMCIA 串口扩展卡 数据线 笔记本 基于TEMS 3.X版本的单手机连接示范

    8. TEMS启动界面

    9. TEMS工作界面简介 主菜单 工具栏 工作表 导航窗 状态栏

    10. 工作空间及工作表 工作空间是在一个工作过程中 窗口, 设置,等环境信息的存储 为了更平稳地管理你的窗口,你可以 分割你的工作空间最多至 5 个工作表 TEMS用户界面介绍

    11. 设备控制 添加删除物理连接到笔记本电脑的TEMS硬件设备 同时可对TEMS硬件设备进行控制 连接 与物理连接到笔记本电脑的TEMS硬件设备建立同步 录制 对现场测量的结果进行记录(生成*.log文件) 重放 对现场测试的log文件进行回放分析 文件及视图 新建或打开用户界面设置(Workspace) 工具栏

    12. 在View的下拉菜单中选择Navigator,点击Menu选项,则会如右图所示菜单。在View的下拉菜单中选择Navigator,点击Menu选项,则会如右图所示菜单。 导航窗

    13. 信息单元 在View的下拉菜单中选择Navigator,点击Info Element选项,则会如右图所示菜单。 导航窗

    14. 工作表 在View的下拉菜单中选择Navigator,点击Worksheets选项,则会如右图所示菜单。 工作表 列出了现在激活的工作空间里的工作表 你可以通过在工作表目录间拖拉位置重新安排窗口 导航窗

    15. 菜单栏 文件 视图 日志文件 描述 控制 设置 工作表 窗口 帮助 用户界面

    16. TEMS Investigation使用介绍

    17. 创建一个定义小 区的表: 在Cofiguration菜单的Cell Definition的窗口中,点击添加按钮,则可按右图所示添加小区的定义参数及邻区。 小区定义

    18. 激活一个小区定义的数据库 在Configuration的General中双击GSM字样,然后按右图所示指示激活小区数据库文件的路径。 基站数据库

    19. 录制一个日志文件Logfile 点击 “开始”将开始录制一个Logfile. 点击 “停止”将中断录制 注意:开始录制文件前须确定TEMS测试手机的连接状态。 录制及回放

    20. 在Logfile的下拉菜单中选择RecordingProperties,则会出现如右图所示。在Logfile的下拉菜单中选择RecordingProperties,则会出现如右图所示。 录制性质 默认的录制文件夹 快速 录制 快速文件标识 增加用户信息 录制及回放的设置

    21. 回放一个Logfile Open Logfile – 打开一个已存的logfile. 每 次只能打开一个logfile Close Logfile – 关闭现在打开的logfile Rewind Logfile – 回退到 logfile的起点 Play Logfile – 以普通速度播放logfile Step Logfile – 在logfile里向前播放一帧 Fast-Forward Logfile –高速度播放 logfile-非连续逐帧播放 Stop Logfile Replay – 停止回放logfile Find in Logfile – 在logfile里向前搜索 Logfile Information – 看一些关于logfiles 的信息 录制及回放

    22. 在Logfile的下拉菜单中选择Export Logfile,选择 则会出现如右图所示。 转化格式包括: Logfile Textfile Scanfile 注:转换后的文件可在FICS和GIMS等后台软件中进行后期处理。 LOG文件格式转换

    23. 选择扫频的信道 在扫频窗口,点击扫频属性,选择需进行扫频的频点及是否解析BSIC。扫频间隔为4s。 扫频 进行BSIC解码

    24. 进行一次扫频 点击Start Scanning 将开始扫频 点击Stop Scanning 将停止扫频 点击双箭头按钮将显示表 再次点击双箭头按钮将隐藏表 扫频

    25. 改变描述 点击显示属性 柱状图 时间图 扫频 将有两个表,每个分别针对下面两图之一

    26. 定义信道组 点击扫频器属性 选择“手动设定”频点中 的“定义”按钮 增加一个信道组 增加信道到组里 从组里删除信道 删除一个信道组 保存一个信道组 装载一个信道组 扫频

    27. 控制层3消息 可对单独的层3消息进行操作 也可将这些操作以一个操作序列进行 控制功能

    28. 呼叫序列 从导航窗打开一个呼叫序列窗口 点击Add将增加一个指令到呼叫序列里: 控制功能

    29. 移动台控制 Idle 模式 激活模式 呼叫 C/A 及 C/I 扫描 设置功率等级 波段控制 SIM 卡操作 语音编解码 控制功能

    30. 用户可将任何层3信令等信息定义为一个“事件”事件将被描述在用户可将任何层3信令等信息定义为一个“事件”事件将被描述在 事件窗口里列出 在地图里标识出 在线状图表里以垂直线标出 (可选的) 以声音信号显示 用户定义事件

    31. 普通描述----对测试中数据进行数字化和图形化的表述普通描述----对测试中数据进行数字化和图形化的表述 状态窗口: 以数字及文字列表的形式显示消息单元 线、柱状图: 以图形化和彩色化的形式显示消息单元 描述

    32. 实时地图 实时地图可以图形化的显示测试时的各种信息

    33. 地图的相关概念(兼容Mapinfo) 地图: 格式包括 MapInfo, bitmap 和 TIF 层(Layer): 层是指显示在地图窗口内指定范畴内的一组数据(如:水系、各级干道) 主题: 主题是一组描述层的集合 标注: 标注就是一组字符串 GeoSet: 用于地图层显示的一种特殊形式的工作区 实时地图

    34. TEMS Investigation在3.X后增加对GPRS的测量。 R520m测试手机是GPRS测试手机。可以测量GPRS相关的参数及层3消息 TEMS Investigation在3.X的菜单中也增加了对GPRS数据业务的信息菜单及数据业务的流程控制 注: TEMS Investigation在3.X在控制流程的编写上与2.X有较大区别。 TEMS Investigation在3.X也支持多部手机同时但不同业务的测试及记录(GSM主被叫+GPRS+SCANNER) 测试中可以使用外部的应用软件(如WS_FTP和Ping FTP等),对数据业务的流量、时延等指标进行测试。用TEMS记录下业务进行时的网络信息。 GPRS的测量

    35. 同时多业务的测量 车载外置天线 接线器 TEMS测试手机 PCMCIA 串口扩展卡 TEMS扫频器 车载外置天线 Notebook NEMA GPS 数据线 GPS天线

    36. TEMS Investigation能对GSM规范中提及的无线口各种参数,和下行的层3消息等进行测量和记录 对于各参数及消息的详细定义可参阅GSM规范和相关文章 简略参数介绍

    37. 信息单元 SQI (Speech Quality Index语音质量指标) 客观评价了在移动蜂窝网络中一个普通用户感知的语音质量. SQI评估计算包括以下几个方面: 误码率(BER) 误帧率 (FER) 切换事件中相关数据 每一个参量的分布统计 SQI值每0.5s更新一次 话音质量测试: SQI

    38. 即载干比 (carrier-over-interference ratio) 它是当前服务小区信道的信号强度与干扰信道的信号强度之间的比值 能够据此辨认那些受到严重干扰的信道 C/I

    39. TEMS Investigation2.X使用软件加密狗,在获得License后才能与测试手机建立同步,否则选项为“灰色”(意为同步选项为不可用)。 License只能在不同PC间的TEMS Investigation2.X间进行传递,但不可复制。如未将License进行转移而卸载了TEMS Investigation2.X将造成License的丢失。 TEMS Investigation2.X的软件License为设备购买时与设备一一配套,如因人为原因导致丢失将使工程无法顺利进行产生较为严重的后果。 建议对TEMS Investigation2.X进行License的转移和该软件的安装卸载时应确保操作的100%的正确无误。 再一次在此提醒各操作者不要同时在同一个操作系统上安装多个不同版本的TEMS Investigation,否则会导致软件功能混乱无法正常使用。 注:软件License对测试有较大影响,对后台分析无碍。 注意事项 TEMS Investigation2.X

    40. TEMS Investigation3.X使用硬件加密狗,软件的License被做在机身标有TEMS Investigation的R520m的手机芯片内。 TEMS Investigation3.X软件启动后会侦测物理连接到PC串口上的手机是否带为TEMS Investigation 手机,并同时识别是否支持3.X版本(注: TEMS Investigation4.X为相同设计,在对手机识别后还要识别其带的License是否为4.X专用。也就是说3.X和4.X虽然都R520m手机但,手机内的License与是“向上”不兼容的)。 TEMS Investigation3.X的TEMS Investigation的R520m手机可与TEMS POCKET的R520m(机身上标有TEMS但没有标明Investigation,该手机必须与TEMS Investigation的R520m手机配套使用。)配套使用。 TEMS POCKET的R520m单独无法与TEMS Investigation3.X软件进行同步,选项为“灰色”(意为同步选项为不可用)。 注:硬件License对测试有较大影响,对后台分析无碍。 注意事项 TEMS Investigation3.X

    41. TEMS Investigation的BTS数据库使用的是扩展名为.cel的以制表符分隔的文本文件。 对于该文件可以用Office 软件中的Excel进行编辑。 格式:参见示例文件。 注:生成该文件的数据源需向运营商索取。 附录1:TEMS基站数据库的制作

    42. 打开Mapinfo,选择菜单中的File=>Open table。 附录2: GPS 定位图的制作 • 选择打开一个图像文件。

    43. 选择好所需的图片文件后软件会询问如何处理文件。选择好所需的图片文件后软件会询问如何处理文件。 附录2: GPS 定位图的制作 定位 显示

    44. 地图定位工具: 最少选取3点进行定位,一般为求精确可选取5点进行定位。 附录2: GPS 定位图的制作 创建、修改 删除定位点 按钮 定位点窗口 地图窗口 及缩放工具

    45. Mapinfo 定位后生成一个.TAB文件,原始图片与.TAB文件必须存在于同一目录下。 附录2: GPS 定位图的制作

    46. 在Logfile的下拉菜单中选择Export Logfile,选择 则会出现如右图所示。 。 转化格式为Logfile ,TEMS GSM/98。 这样FICS就能够识别该文件了。 注:GIMS在后台出图时也需要做该步骤。 附录3:测试文件的FICS数据统计

    47. 附录3:测试文件的FICS数据统计 • FICS的界面较为简单,其功能为生成Excel可识别的测试LOG统计文件。 • 点击Process菜单中的Process会出现功能界面:“Process”窗口。 • 随后点击Tools选择所需的编译器。 1 2 3

    48. 附录3:测试文件的FICS数据统计 • FICS Process窗口简介 目标文件名窗口 目标文件浏览窗口 源文件浏览窗口 显示文件类型 选择按钮 已加入处理队列的文件 删除已加入队列的文件 停止处理 开始处理

    49. 附录3:测试文件的FICS数据统计 • Select设定菜单简介 各种参数统计的定义范围

    50. FICS生成的.STA文件可由Excel打开,其中的各个统计项可按需要进行统计。FICS生成的.STA文件可由Excel打开,其中的各个统计项可按需要进行统计。 附录3:测试文件的FICS数据统计 • 按照工程需要将统计结果做成表格。
