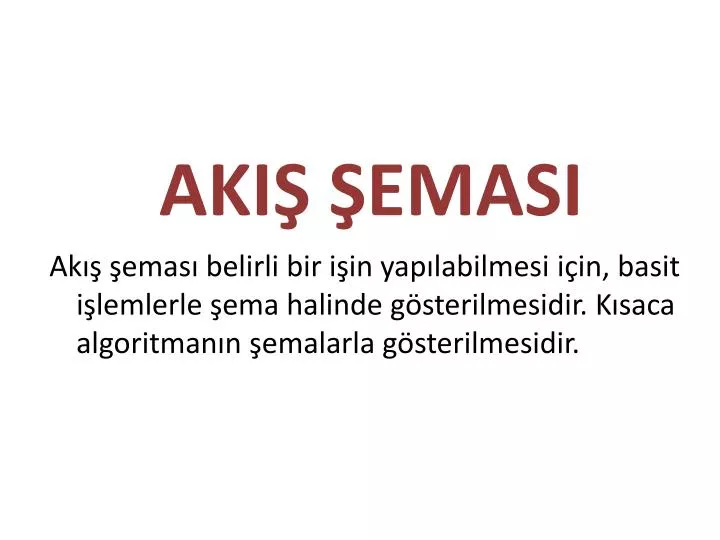

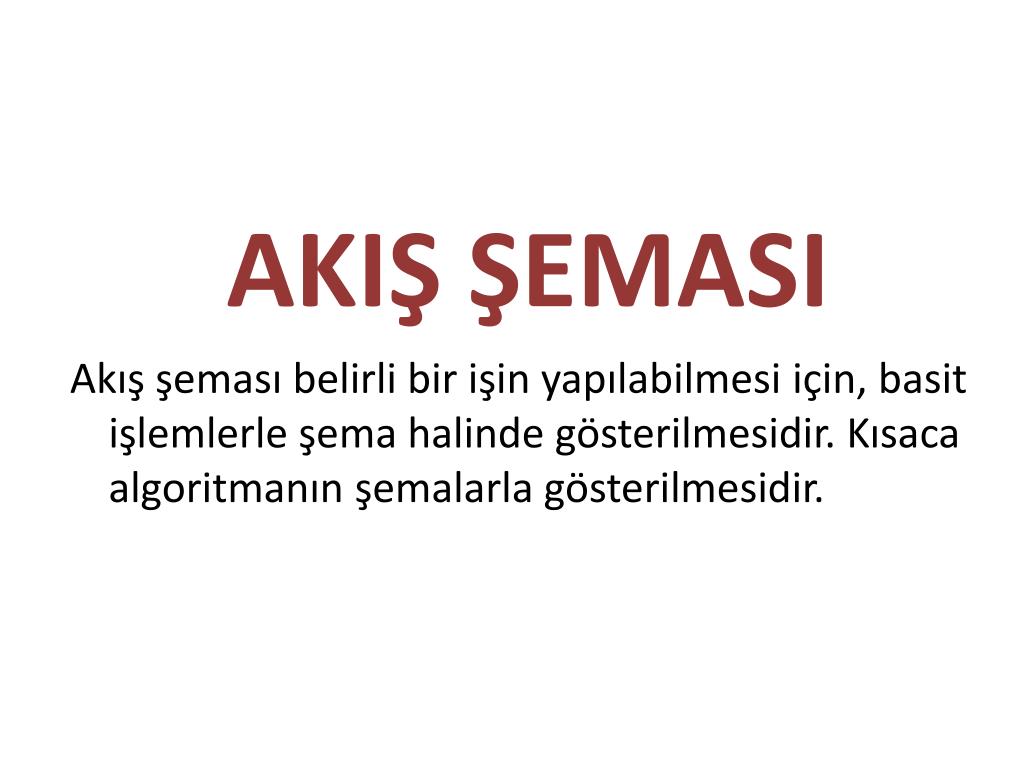

  1. AKIŞ ŞEMASI Akış şeması belirli bir işin yapılabilmesi için, basit işlemlerle şema halinde gösterilmesidir. Kısaca algoritmanın şemalarla gösterilmesidir.

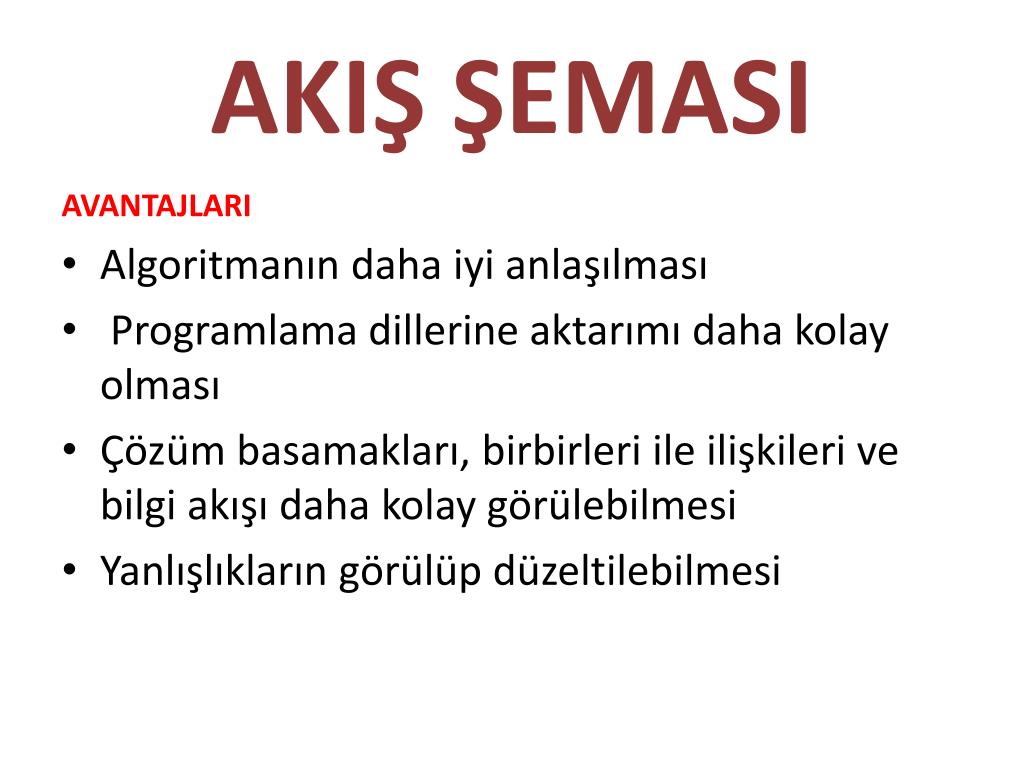

  2. AKIŞ ŞEMASI AVANTAJLARI • Algoritmanın daha iyi anlaşılması • Programlama dillerine aktarımı daha kolay olması • Çözüm basamakları, birbirleri ile ilişkileri ve bilgi akışı daha kolay görülebilmesi • Yanlışlıkların görülüp düzeltilebilmesi

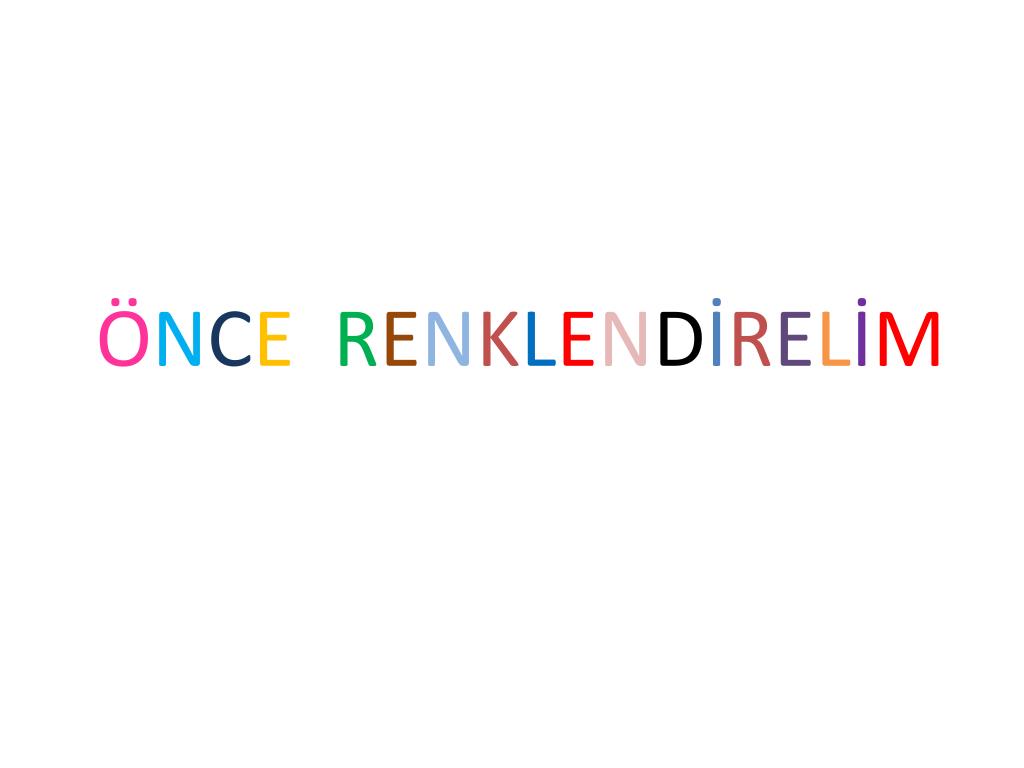

  3. ÖNCERENKLENDİRELİM

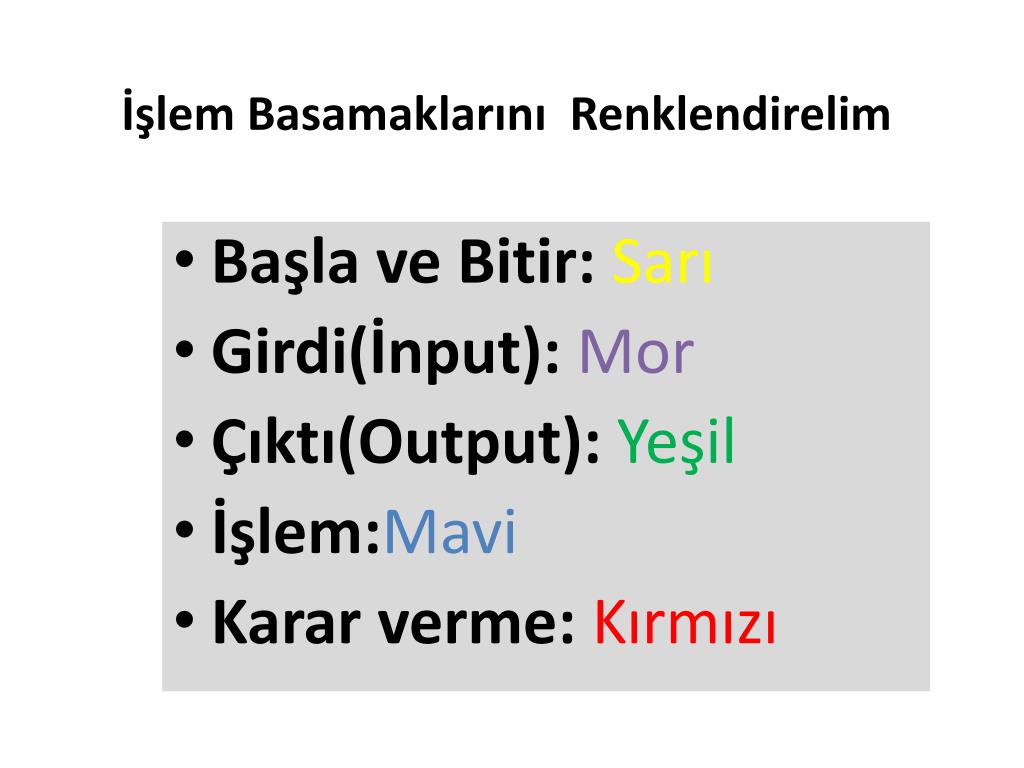

  4. İşlem Basamaklarını Renklendirelim • Başla ve Bitir: Sarı • Girdi(İnput): Mor • Çıktı(Output): Yeşil • İşlem:Mavi • Karar verme: Kırmızı

  5. ALIŞTIRMALARSoru 1 • Başla. • Anahtarını çantandan/cebinden çıkar. • Anahtarını kapıya tak. • Anahtarı çevir ve kapıyı aç. • Dur.

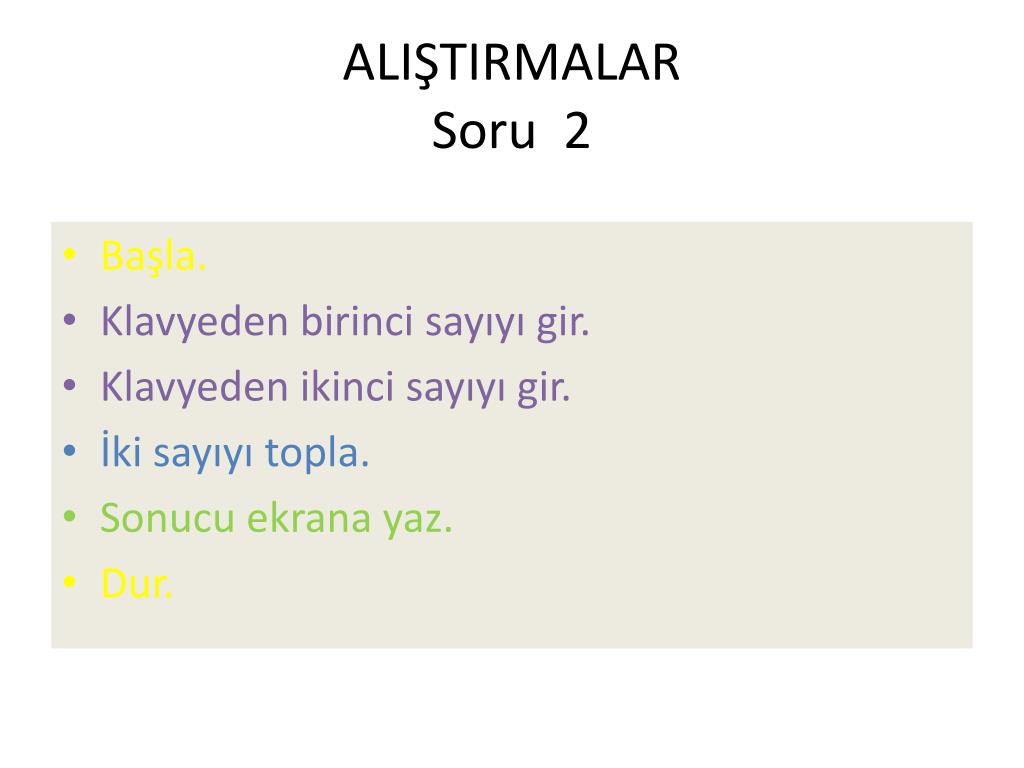

  6. ALIŞTIRMALARSoru 2 • Başla. • Klavyeden birinci sayıyı gir. • Klavyeden ikinci sayıyı gir. • İki sayıyı topla. • Sonucu ekrana yaz. • Dur.

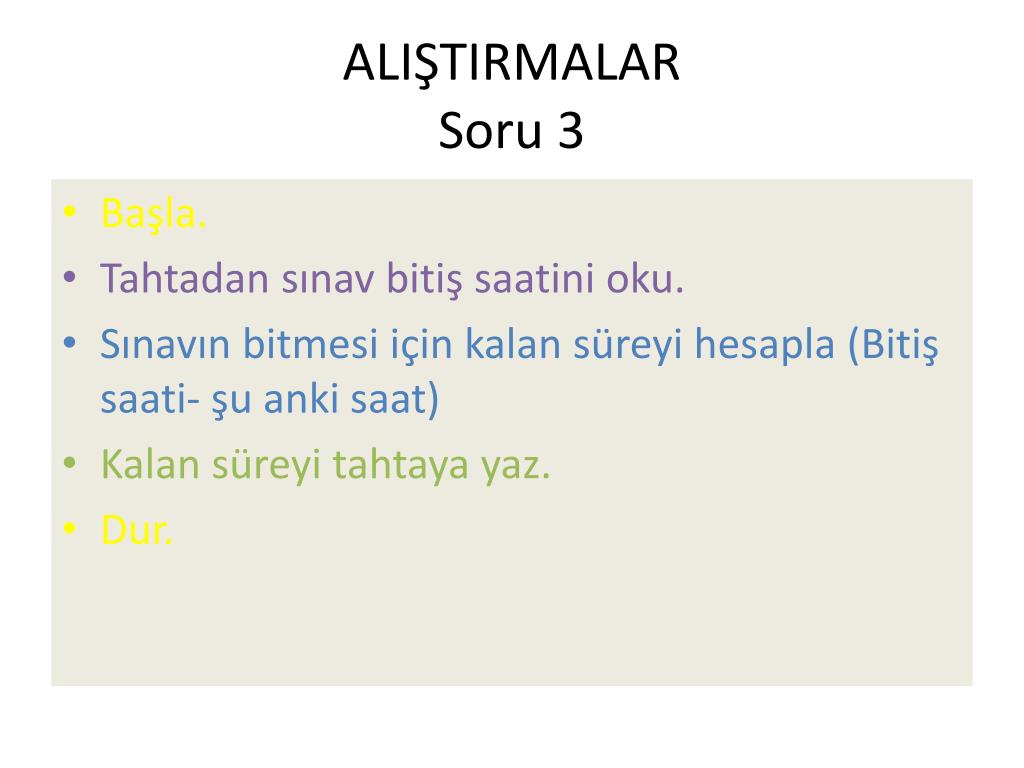

  7. ALIŞTIRMALARSoru 3 • Başla. • Tahtadan sınav bitiş saatini oku. • Sınavın bitmesi için kalan süreyi hesapla (Bitiş saati- şu anki saat) • Kalan süreyi tahtaya yaz. • Dur.

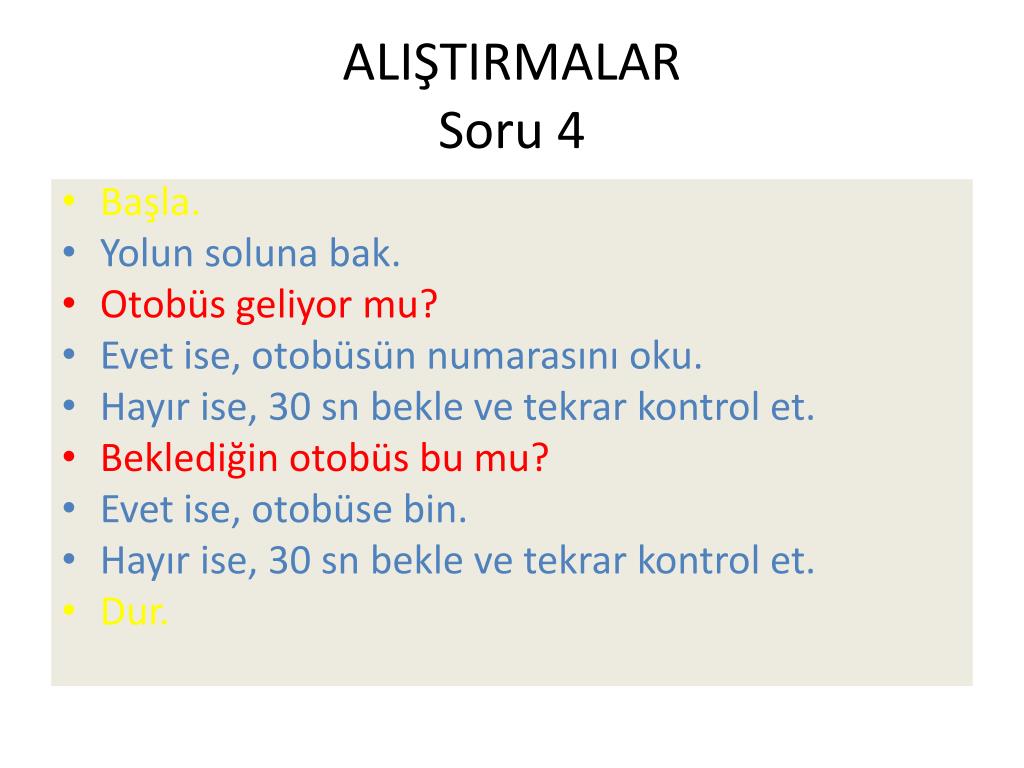

  8. ALIŞTIRMALARSoru 4 • Başla. • Yolun soluna bak. • Otobüs geliyor mu? • Evet ise, otobüsün numarasını oku. • Hayır ise, 30 sn bekle ve tekrar kontrol et. • Beklediğin otobüs bu mu? • Evet ise, otobüse bin. • Hayır ise, 30 sn bekle ve tekrar kontrol et. • Dur.

  9. ALIŞTIRMALARSoru 5 • Başla. • Alarmını Kapat. • Yatakdan Kalk. • Elini, yüzünü yıka. • Kahvaltı yap ve dişini fırçala. • Okul kıyafetlerini giy. • Çantanı al ve evden çık. • Servise bin • Dur.

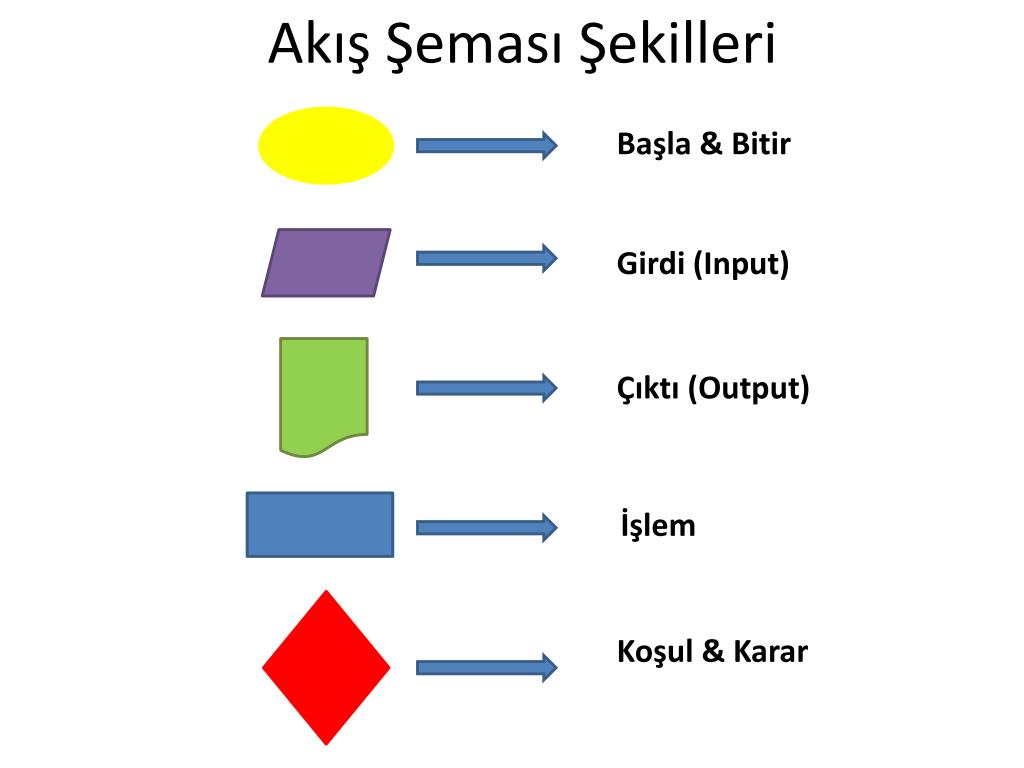

  10. Akış Şeması Şekilleri Başla & Bitir Girdi (Input) Çıktı (Output) İşlem Koşul & Karar

  11. ALIŞTIRMALAR AKIŞ ŞEMALARI

  12. SORU 1 Başla Anahtarını çantandan/cebinden çıkar Anahtarı kapıya tak. Anahtarı çevir ve kapıyı aç Dur

  13. Başla SORU 2 Klavyeden birinci sayıyı gir Klavyeden ikinci sayıyı gir. İki sayıyı topla Sonucu ekrana yaz Dur

  14. SORU 3 Başla Tahtadan sınav bitiş saat oku Sınavın bitmesi için kalan süreyi hesapla Kalan süreyi tahtaya yaz. Dur

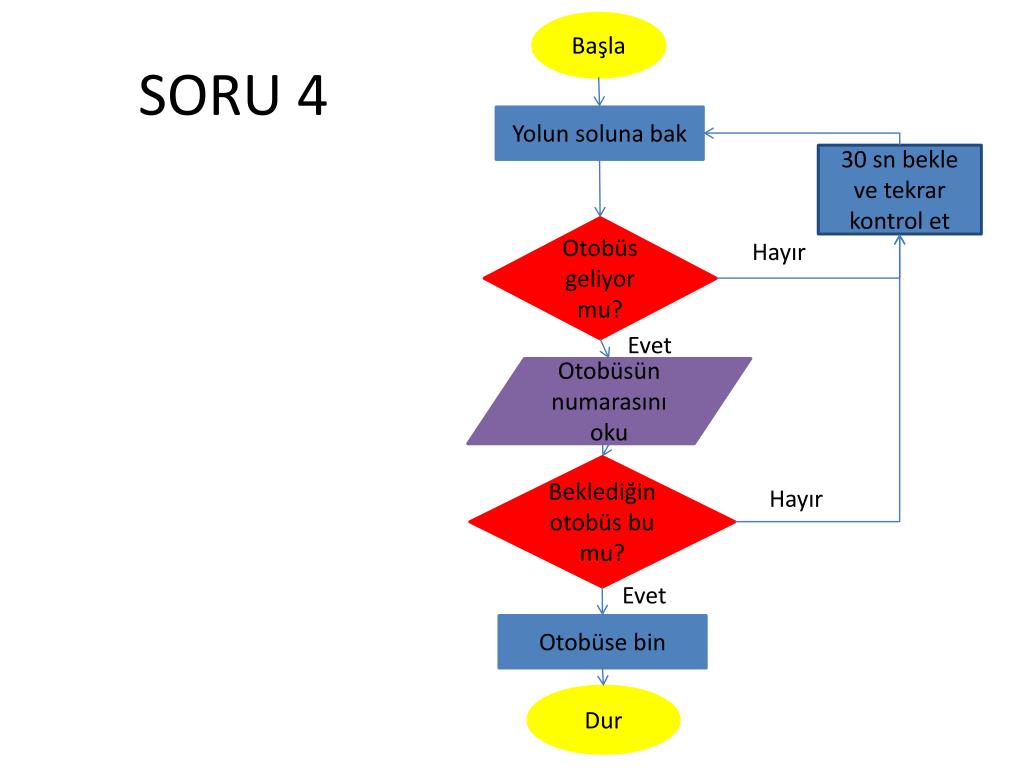

  15. Başla SORU 4 Yolun soluna bak 30 sn bekle ve tekrar kontrol et Otobüs geliyor mu? Hayır Evet Otobüsün numarasını oku Beklediğin otobüs bu mu? Hayır Evet Otobüse bin Dur

  16. SORU 5 Başla • Alarmını Kapat. • Yatakdan Kalk. • Elini, yüzünü yıka. • Kahvaltıyap ve dişini fırçala. • Çantanı al ve evden çık. • Servise bin. Dur

  17. ALIŞTIRMALAR 2

  18. Çay Demleme Algoritması • 9 Çay demini aldı ve su kaynadı mı? • 2 Çaydanlığa su doldur. • 11 Dur • 3 Çaydanlığı ocağa koy ve altını yak • 6 Çayı ekle ve demle. (Kaynadı ise) • 7 Çaydanlığa su ilave et. • 1Başla • 8 Çaydanlığı tekrar ocağa koy. • 4 Su kaynadımı? • 5,10 Kaynamadı ise 5 Dk bekle, tekrar kontrol et. (2 defa)

  19. ÇAY DEMLEME ALGORİTMASI Başla Çaydanlığı tekrar ocağa koy Çaydanlığa su doldur Çay demini aldı ve su kaynadı mı? Hayır 5 Dk Bekle ve tekrar kontrol et Çaydanlığı ocağa koy ve altını yak Evet Su kaynadı mı? Dur Hayır 5 Dk Bekle ve tekrar kontrol et Evet Çayı ekle Çayı demle ve çaydanlığa su ilave et

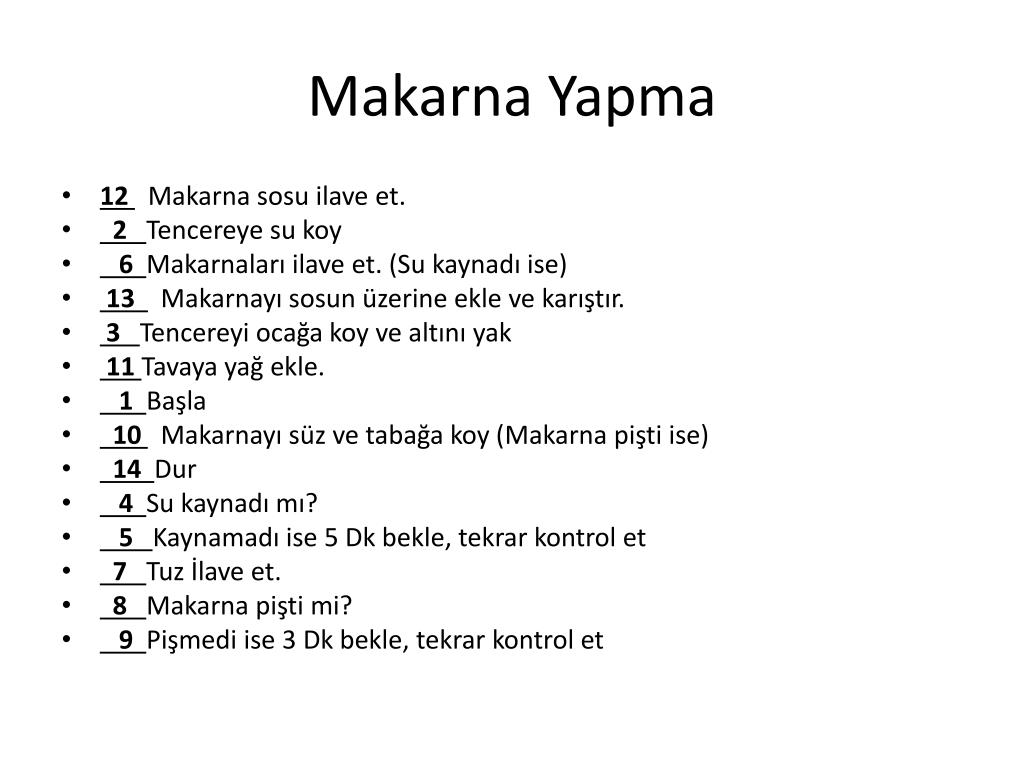

  20. Makarna Yapma • 12 Makarna sosu ilave et. • 2 Tencereye su koy • 6Makarnaları ilave et. (Su kaynadı ise) • 13 Makarnayı sosun üzerine ekle ve karıştır. • 3 Tencereyi ocağa koy ve altını yak • 11Tavaya yağ ekle. • 1Başla • 10 Makarnayı süz ve tabağa koy (Makarna pişti ise) • 14 Dur • 4Su kaynadı mı? • 5 Kaynamadı ise 5 Dk bekle, tekrar kontrol et • 7Tuz İlave et. • 8Makarna pişti mi? • 9 Pişmedi ise 3 Dk bekle, tekrar kontrol et

  21. MAKARNA YAPMA ALGORİTMASI Makarnaları ve tuzu ilave et Başla Makarna pişti mi? Hayır 5DkBekle tekrar kontrol et Tencereye su doldur Evet Makarnayı süz ve tabağa koy Tencereyi ocağa koy ve altını yak Su kaynadı mı? Hayır 5DkBekle tekrar kontrol et Yağı ve Sosunu ekle. Evet Dur

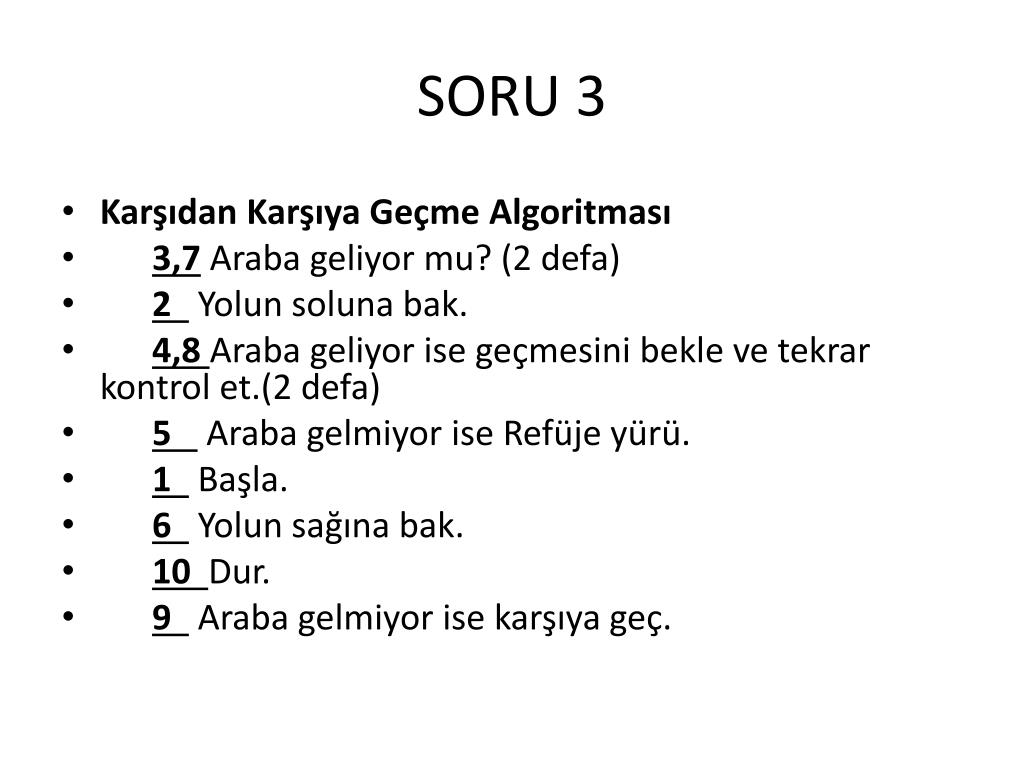

  22. SORU 3 • Karşıdan Karşıya Geçme Algoritması • 3,7Araba geliyor mu? (2 defa) • 2 Yolun soluna bak. • 4,8 Araba geliyor ise geçmesini bekle ve tekrar kontrol et.(2 defa) • 5 Araba gelmiyor ise Refüje yürü. • 1 Başla. • 6 Yolun sağına bak. • 10 Dur. • 9 Araba gelmiyor ise karşıya geç.

  23. KARŞIDAN KARŞIYA GEÇME ALGORİTMASI Yolun sağına bak. Başla Araba geliyor mu? Evet 5DkBekle tekrar kontrol et Yolun soluna bak. Hayır Karşıya geç. 5DkBekle tekrar kontrol et Araba geliyor mu? Evet Hayır Dur Refüje yürü.

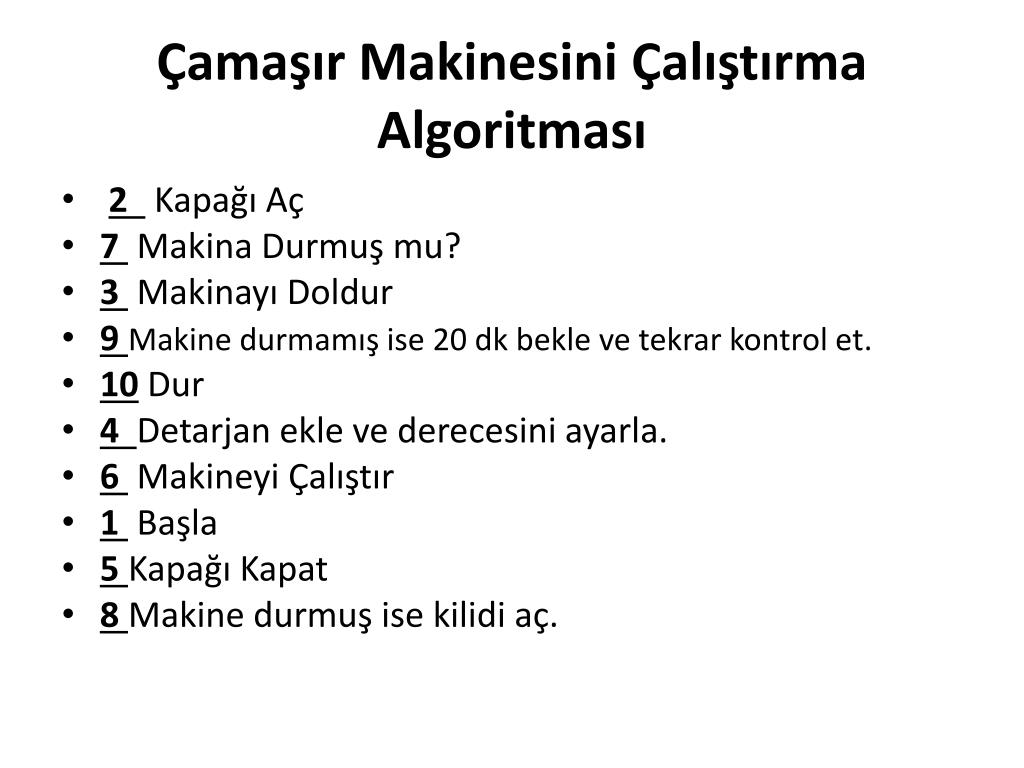

  24. Çamaşır Makinesini Çalıştırma Algoritması • 2 Kapağı Aç • 7 Makina Durmuş mu? • 3 Makinayı Doldur • 9 Makine durmamış ise 20 dk bekle ve tekrar kontrol et. • 10 Dur • 4 Detarjan ekle ve derecesini ayarla. • 6 Makineyi Çalıştır • 1 Başla  • 5 Kapağı Kapat • 8 Makine durmuş ise kilidi aç.

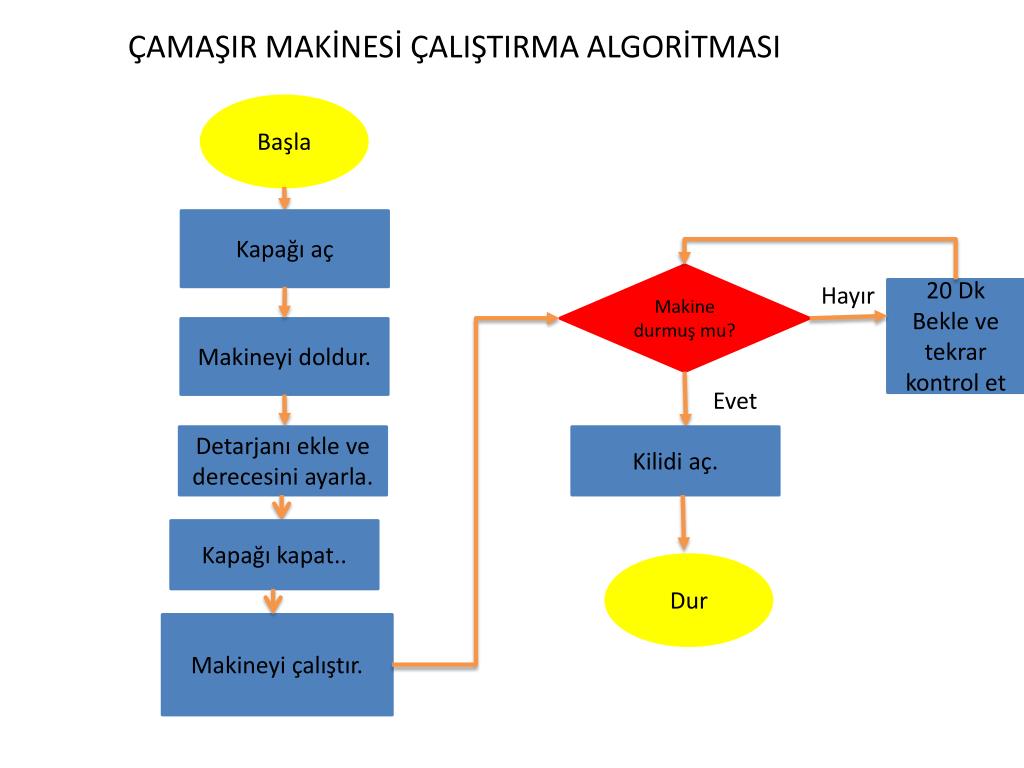

  25. ÇAMAŞIR MAKİNESİ ÇALIŞTIRMA ALGORİTMASI Başla Kapağı aç Makine durmuş mu? Hayır 20 Dk Bekle ve tekrar kontrol et Makineyi doldur. Evet Detarjanı ekle ve derecesini ayarla. Kilidi aç. Kapağı kapat.. Dur Makineyi çalıştır.
