화공산업에서의 공정안전 정보 시스템

1. 화공산업에서의공정안전 정보 시스템 주식회사 아스프 개발팀장 김 윤 화

2. 1. 정보시스템 구축 필요성 • 공정안전 정보 인프라 구축 • 공정정보의 체계적 관리 • 각종 자료의 신속한 Update • 현장 업무의 효율성 증대 • 신속한 현장 작업 • 공정 안전성 확보

3. 사회•문화적 요구 증대 • NGO 활성화 • 국민 의식 전환 필요 산업별 대중 호감도

4. 국외 제품 PlantLife PI (Plant Information) System 국내 제품 SIMS SEMs [현재 개발중] 2. 국•내외 관련 제품

5. PlantLife • Rebis 개발 • OSHA 1910.119 Code에 기반을 둔 정보관리 시스템 • 총 14개의 Element •  Management of Change  Operator Training Infor. •  Incident Investigation Infor.  Operating Procedure •  Emergency Preparedness  Process Hazard Analysis •  Contractor  Compliance Audits •  Mechanical Integrity

6. PI (Plant Information) System • Pavilion 개발 • Real Time Information System • TCP/IP 기반의 Network System • Graphic Data의 완벽 지원

7. SIMS (Safety Information and Management System) • 한국가스안전공사 개발 [1999] • TCP/IP 기반의 Network System • SMS의 12개 Element • 경영방침  안전관리조직 •  공정안전 정보기술  위험성 평가 •  변경관리  공정 및 장치의 안전성 •  인적요소  교육/훈련 •  사고조사  비사조치 및 대책 •  기준/규정 및 코드  안전감사

8. SEMs (Safety and Environmental Management System) • 주식회사 아스프 개발중 [1999-2000] • Web Server 기반의 Network System • 안전/환경 분야의 27개 Element •  SE 경영정보  환경 관리 •  보건 관리  위험기계 관리 •  현장 안전 관리

9. Job Analysis Algorithm Design Coding Implementation Gap Analysis System Testing 3. 정보시스템 개발 절차 그림 1. 공정안전 정보시스템 구현 단계

10. Job Analysis • 현장 업무 분석 및 문제점 파악 • 자료 수집 및 분석 • System Architecture 구상 • Hardware/Network 구성체계 분석 • 정보시스템 구축 방향 설정

11. System Design and Coding • Job Analysis 결과를 바탕으로 최적의 Algorithm Design • User Authorization 구분 및 Security System Design • Database Engine Design • Network Protocol 설정 및 Design • GUI 설계 및 Design • Middleware Design

12. System Testing • System Speed Checking • DB Engine Tuning • Database Security System Checking Gap Analysis • 기존 Task Flow와의 비교•검토 • 타 사업체의 System과 비교•검토

13. 4. 공정안전 정보시스템 개발 사례 • SIMS • 한국가스안전공사 • TCP/IP 기반 Network System • SMS Element에 대한 정보관리 지원 • 기본 프로그램 무료 • SEMs • 주식회사 아스프 • Web 기반 Network System • 안전/환경과 관련된 정보관리 업무지원 • 전자결제 시스템 장착

14. 4-1. SIMS 개발 환경 • Operating Systems • Server : Windows NT • Client : Windows NT, 9x, 2000 • Development Tools • GUI Form : Visual Basic 6.0 • Map, I/O Wizard : MFC 6.0 • Database Engines • Server : MS SQL Engine • Client : MS ADO Engine (ODBC)

15. 관련 법규 공정안전 정보 안전운전 정보 사고 조사 문서 관리 안전성 평가 비상 조치 자체 감사 4-2. SIMS 구성 요소 • 총 8개의 항목으로 구성되어 있음.

16. 공정안전정보 세부 항목 • MSDS 정보 • 동력기계 목록 정보 • 장치 및 설비 정보 • 안전밸브 및 파열판 정보 • 배관 및 가스켓 정보 • 가스 검지기 정보 • 플레어스텍 정보 • 도면 정보

17. 안전운전정보 세부 항목 • 변경 관리 • 안전작업허가 관리 • 가동전 점검 관리 • 안전운전지침 • 협력업체관리 • 교육•훈련

18. 화면 1. 공정안전 정보관리 시스템 메인 화면

19. 화면 2. SIMS 관련 법규 관리 화면

20. 화면 2. SIMS 문서 관리 화면

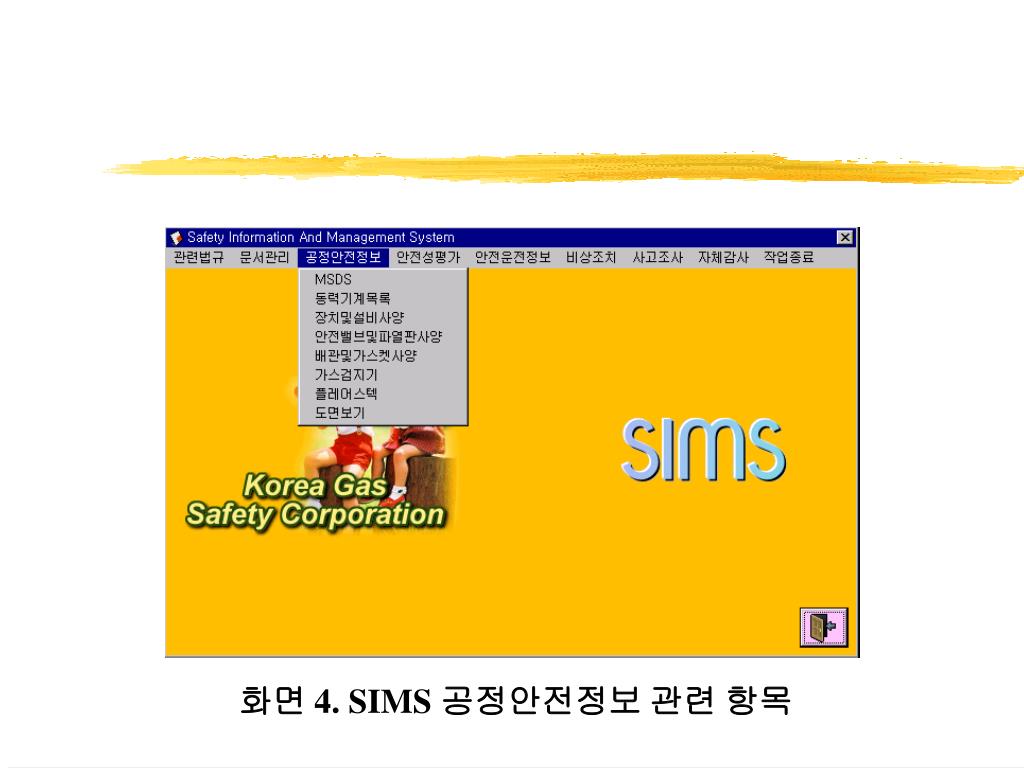

21. 화면 4. SIMS 공정안전정보 관련 항목

22. 화면 5. SIMS 도면 관리 화면

23. 화면 6. SIMS 안전성 평가 도우미 화면

24. 화면 7. SIMS 안전운전정보 관련 항목

25. 화면 8. SIMS 협력업체 관리 화면

26. 화면 9. SIMS 비상조치 관리 화면

27. 화면 10. SIMS 사고조사 관리 화면

28. 화면 11. 자체감사 프로그램 연결 화면

29. 4-3. SIMS의 주요 특징 • 체계적인 공정안전 정보관리 시스템 구현 • 가스 3법 및 PSM 관련 자료의 효율적 관리 • 문서 및 그래픽 자료의 효율적 관리 • 각종 장치 및 배관에 대한 과학적인 관리 • Network을 이용한 정보관리 시스템의 공유 구현 • TCP/IP 기술을 이용한 신속하고 안정적인 자료 공유 • MS SQL Engine을 이용한 자료의 무결성 확보

30. 사용자의 편의성을 고려한 Interface 설계 • MS Spread Sheet을 이용한 깔끔한 화면 • 기존 문서의 입출력을 위한 I/O Wizard • 그래픽 자료 관리를 위한 Mapping Wizard • 다중 문서 관리를 위한 OLE 지원 • 안전성 평가 지원 Tool 개발 • HAZOP 관리 도우미 • Checklist 관리 도우미

31. 4-4. SEMS 개발 환경 • Operating Systems • Server : Windows NT Series • Client : Windows NT, 9x, 2000 • Development Tools • Web : HTML Editor • Application S/W : MFC 6.0 • Database Engines • Server : Oracle 7.0 • Client : MS ADO Engine (ODBC)

32. OO 주식회사 프로그램 Server 내부네트워크 Switching Hub 내부사용자 방화벽 Router CSU PLANT B WEB서버 Internet 4-5. SEMs Network 구성도

33. 인터넷 OO 주식회사 SERVER ISRS S/W 응용 Application ERPs S/W Web서버 DBMS ODBC NMMs S/W TCP/IP CGI Application WINDOWS NT 타 사업부 일반 사용자 Web Browser Web Browser Client B CGI Application Client CGI Application Web Browser Window 95 Management Application Window 95 CGI Application ODBC TCP/IP Window 95 Windows95

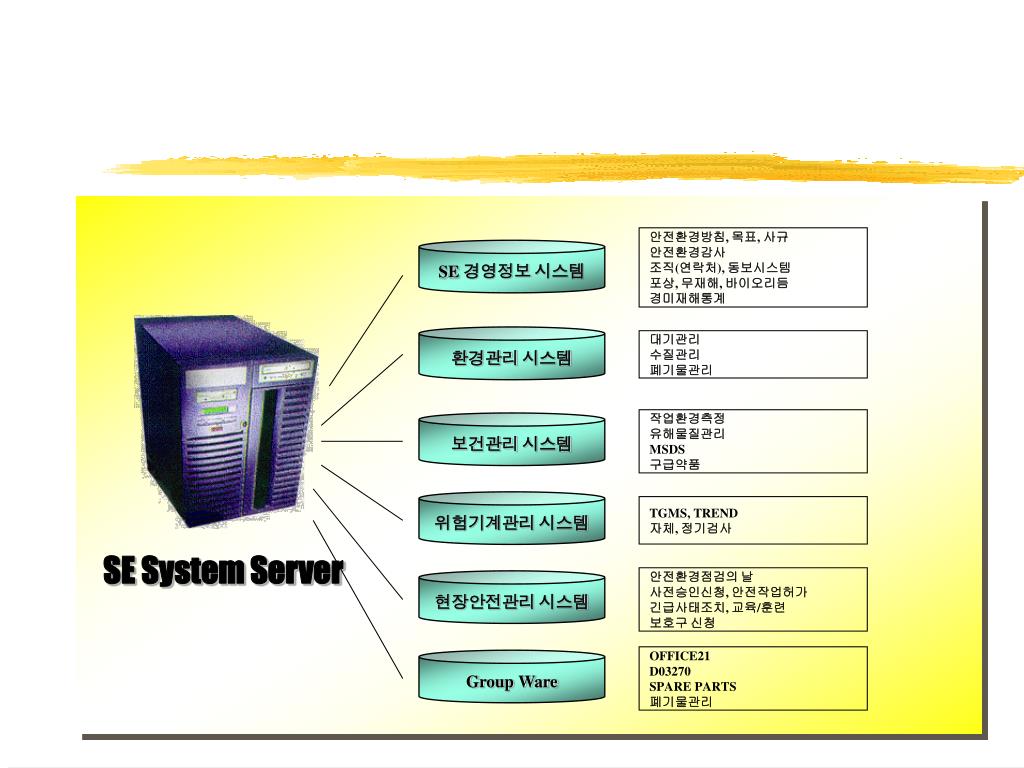

34. 안전환경방침, 목표, 사규 안전환경감사 조직(연락처), 동보시스템 포상, 무재해, 바이오리듬 경미재해통계 SE 경영정보 시스템 환경관리 시스템 대기관리 수질관리 폐기물관리 작업환경측정 유해물질관리 MSDS 구급약품 보건관리 시스템 위험기계관리 시스템 TGMS, TREND 자체, 정기검사 SE System Server 안전환경점검의 날 사전승인신청, 안전작업허가 긴급사태조치, 교육/훈련 보호구 신청 현장안전관리 시스템 OFFICE21 D03270 SPARE PARTS 폐기물관리 Group Ware

35. 안전환경경영정보 SE Management Data SERVER FUNCTION (환경안전과) CLIENT FUNCTION (타부서 및 일반 사용자) SUB CATEGORY DATA 저장/편집 및 결과 Display 안전환경방침, 목표 검색/이용 안전환경방침, 목표 안전환경 관계자 조직 DATA 저장/편집 및 결과 Display 부서별 안전환경 관계자 조직 검색/이용 안전환경 사규 DATA 저장/편집 및 결과 Display 안전환경 관련 사규 검색 [분야별] 검색/이용 DATA 저장/편집 및 결과 Display 경미재해 통계 및 처리절차 검색/이용 분석 프로그램 이용 안전사고 관리 DATA 저장/편집 및 결과 Display 각종 공지사항 [특기사항 , 포상 등] 검색/이용 공지사항 Group Ware Interface G/W Interface 연결 Server를 경유하여 G/W Interface 공유 무재해 운동 DATA 저장/편집 및 결과 Display 월별 무재해 달성 현황 검색/이용 4-6. SEMs 27 Elements

36. 안전환경 교육 / 점검 SE Education / Inspection SERVER FUNCTION (환경안전과) CLIENT FUNCTION (타부서 및 일반 사용자) SUB CATEGORY DATA 저장/편집 및 결과 Display 분야별 교육자료 검색/이용 안전환경 교육 자료 안전환경 교육 신청 및 결과 DATA 저장/편집 및 결과 Display 신청 프로그램 기능 지원 분야별 안전보건, 소방, 환경 교육 신청 신청 결과 검색 Material Safety Data Sheet DATA 저장/편집 및 결과 Display MSDS 프로그램 기능 지원 물질안전보건자료 검색/이용 MSDS 프로그램 이용 [레포트 기능 및 검색 기능] DATA 저장/편집 및 결과 Display 자체, 정기검사 대상에 대한 이력관리 검색/이용 위험기계 자체, 정기검사 DATA 저장/편집 및 결과 Display 안전환경 점검의 날 점검, 조치 결과 등의 자료 검색/이용 안전환경 점검의 날 운영 LCD Safety & Environ. Ranking System (LSERS) DATA 저장/편집 및 결과 Display LSERS 프로그램 기능 지원 부서별 ISRS 결과 검색/이용 LSERS 프로그램 이용 [레포트 기능 및 검색 기능]

37. 공정안전관리 / 보건관리 PSM / Health Management SERVER FUNCTION (환경안전과) CLIENT FUNCTION (타부서 및 일반 사용자) SUB CATEGORY DATA 저장/편집 및 결과 Display Toxic Gas Leak Data 검색/이용 TGMS TREND 안전작업 허가 DATA 저장/편집 및 결과 Display 신청 프로그램 기능 지원 외부업체, 화기, 위험작업 등에 대한 승인 신청 신청 결과 검색 시정 지시서 DATA 저장/편집 및 결과 Display 점검, 감사 등의 지적사항 개선요구 및 결과 검색/이용 개선사항 통보 DATA 저장/편집 및 결과 Display 신청 프로그램 기능 지원 동력 운반구 신청 신청 결과 및 현황 관리 자료 검색/이용 동력 운반구 DATA 저장/편집 및 결과 Display 신청 프로그램 기능 지원 안전 보호구 신청 신청 결과 및 현황 관리 자료 검색/이용 안전보호구 관리 작업환경 측정 DATA 저장/편집 및 결과 Display 작업환경측정 프로그램 기능 지원 작업환경 측정 결과 검색/이용 작업환경측정 프로그램 이용 [Data 입력 및 검색 기능] DATA 저장/편집 및 결과 Display 유해물질 취급, 보관 상황 검색/이용 유해물질 관리 구급약품 관리 DATA 저장/편집 및 결과 Display 신청 프로그램 기능 지원 구급약품 신청 신청결과 및 현황 관리 자료 검색/이용

38. 환경 / 위험 관리 Environ./Hazard Management SERVER FUNCTION (환경안전과) CLIENT FUNCTION (타부서 및 일반 사용자) SUB CATEGORY DATA 저장/편집 및 결과 Display 대기환경 관리 프로그램 기능 지원 대기환경 관련 자료 검색/이용 대기환경 관리 프로그램 이용 대기환경 관리 수질환경 관리 DATA 저장/편집 및 결과 Display 수질환경 관리 프로그램 기능 지원 수질 관련 자료 검색/이용 대기환경 관리 프로그램 이용 폐기물 관리 DATA 저장/편집 및 결과 Display 폐기물 관련 자료 검색/이용 사정승인 신청 DATA 저장/편집 및 결과 Display 신청 프로그램 기능 지원 신규(변경) 물질 자료 검색/이용 신규(변경) 물질 등록 신청 및 결과 검색 DATA 저장/편집 및 결과 Display NMMs 프로그램 기능 지원 LCD 사업장 FTA 결과 검색/이용 NMMs 프로그램 기능 이용 [분석 및 레포트 기능] NMM System DATA 저장/편집 및 결과 Display ERPs 프로그램 기능 지원 LCD 사업장 비상조치계획 자료 검색/이용 ERPs 프로그램 기능 이용 [분석 및 레포트 기능] ERP System

39.  SE Server Client 4-7. SEMs Data Flowchart One Way Data Flow System 관련 세부 프로그램 항목 안전환경 방침 / 목표 / 사규 안전 보호구 관리 유해물질관리 작업환경측정 안전환경 교육 자료 대기/수질 환경관리 안전환경 점검의 날 운영

40.  Client SE Server  Two Way Data Flow System 관련 세부 프로그램 항목 안전환경 사고관리 구급약풀 관리 안전환경 교육 신청 및 결과 폐기물 관리 사전승인 신청 안전작업 허가 비상조치절차

41.   Client SE Server Middle Ware Server-Client System 관련 세부 프로그램 항목 LCD ISRS LCD ERPs LCD NMMs MSDS 편집 프로그램 바이오 리듬 분석 프로그램 위험기계 자제/정기검사 알람 및 분석 프로그램
