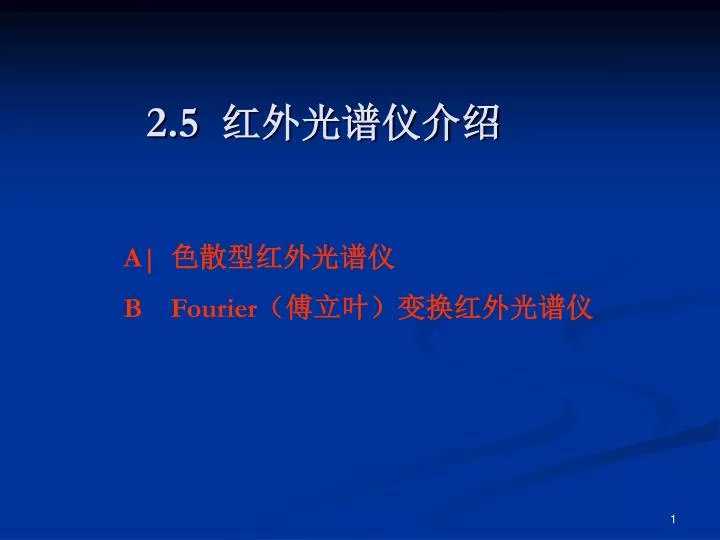

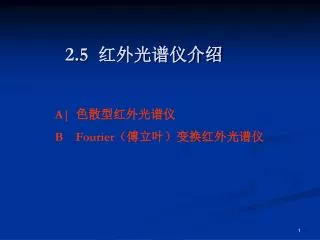

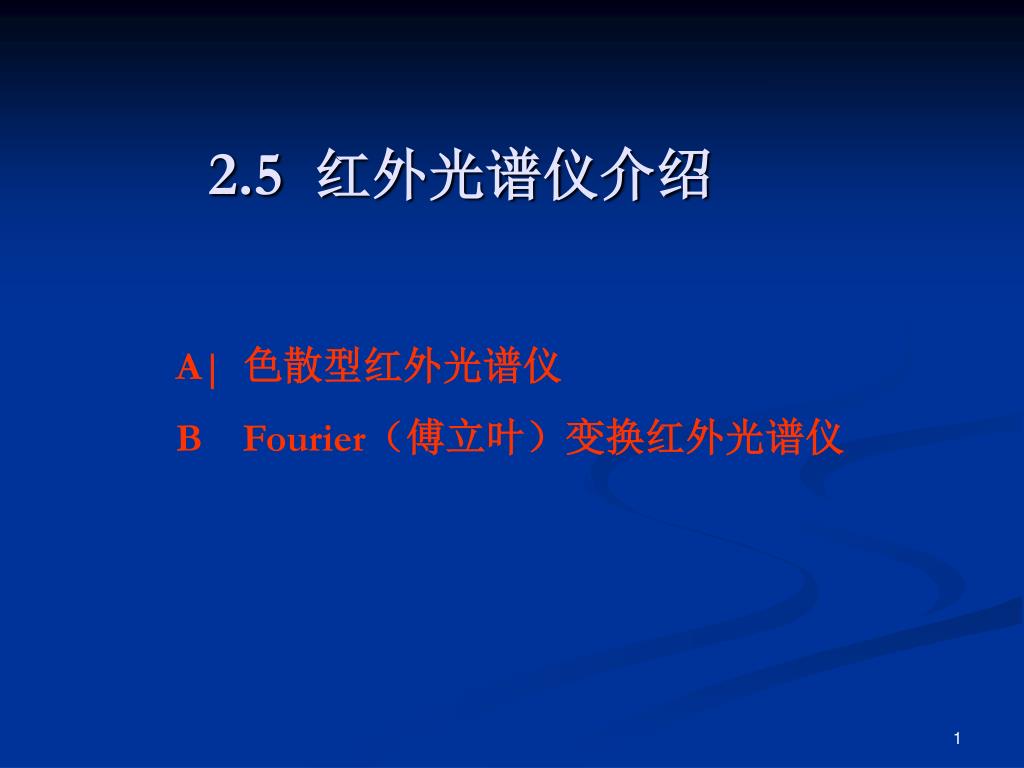

2.5 红外光谱仪介绍 A| 色散型红外光谱仪 B Fourier（傅立叶）变换红外光谱仪

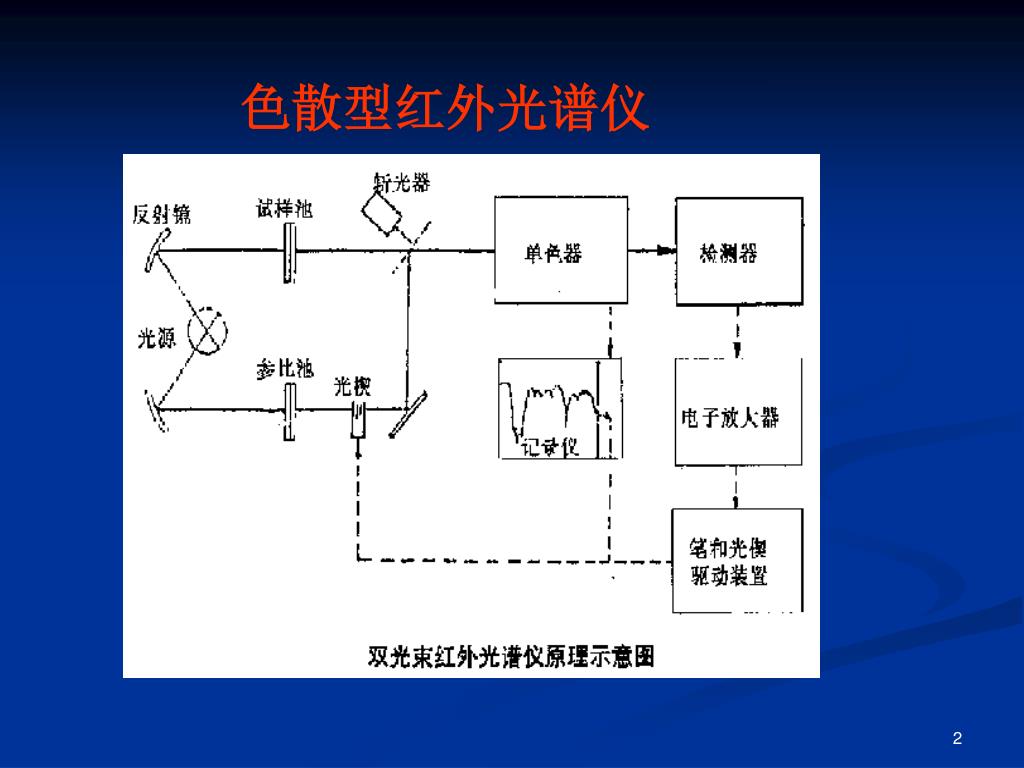

色散型红外光谱仪的组成 1. 光源:Nernst灯或硅碳棒 2. 吸收池 可透过红外光的NaCl、KBr、CsI、KRS-5（TlI 58%，TlBr42%）等材料制成窗片。 3 . 单色器 单色器由色散元件、准直镜和狭缝构成。 色散元件常用复制的闪耀光栅 4 . 检测器 常用的红外检测器有 高真空热电偶、热释电检测器和碲镉汞检测器。 5.记录系统

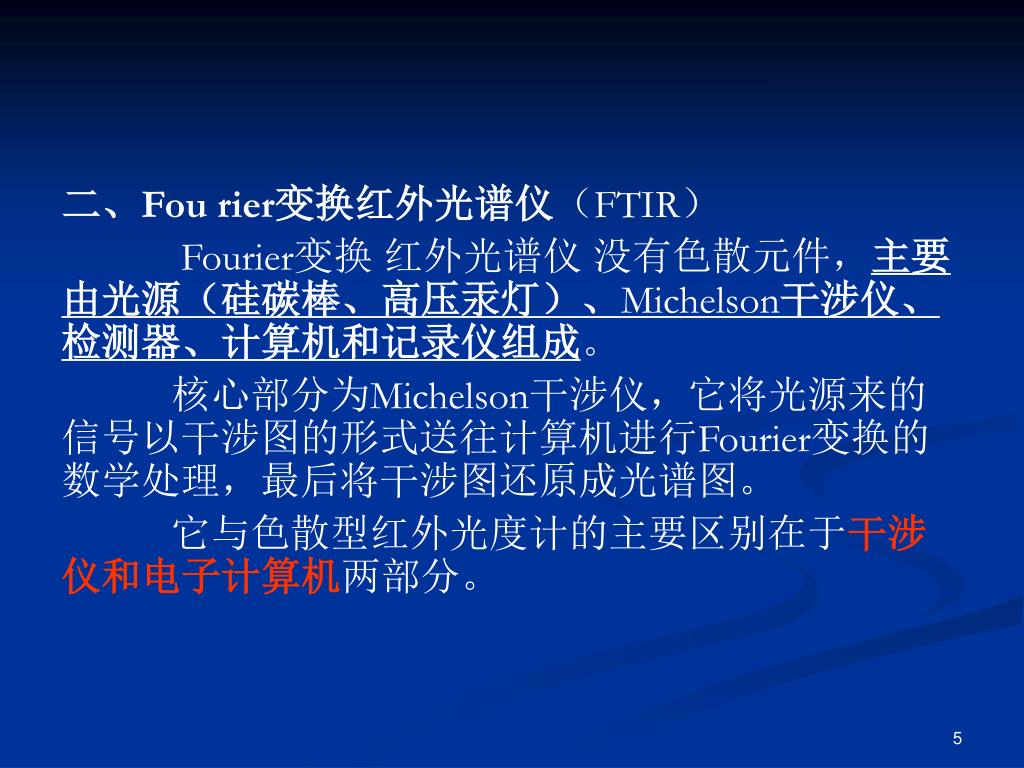

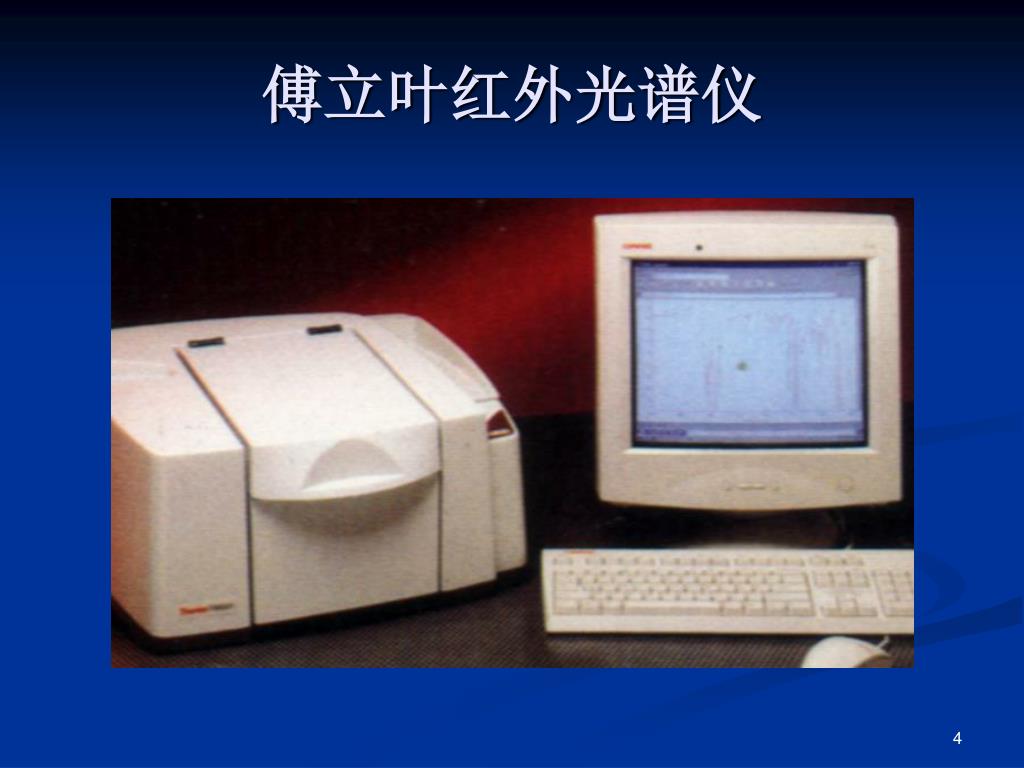

二、Fou rier变换红外光谱仪（FTIR） Fourier变换 红外光谱仪 没有色散元件，主要由光源（硅碳棒、高压汞灯）、Michelson干涉仪、检测器、计算机和记录仪组成。 核心部分为Michelson干涉仪，它将光源来的信号以干涉图的形式送往计算机进行Fourier变换的数学处理，最后将干涉图还原成光谱图。 它与色散型红外光度计的主要区别在于干涉仪和电子计算机两部分。

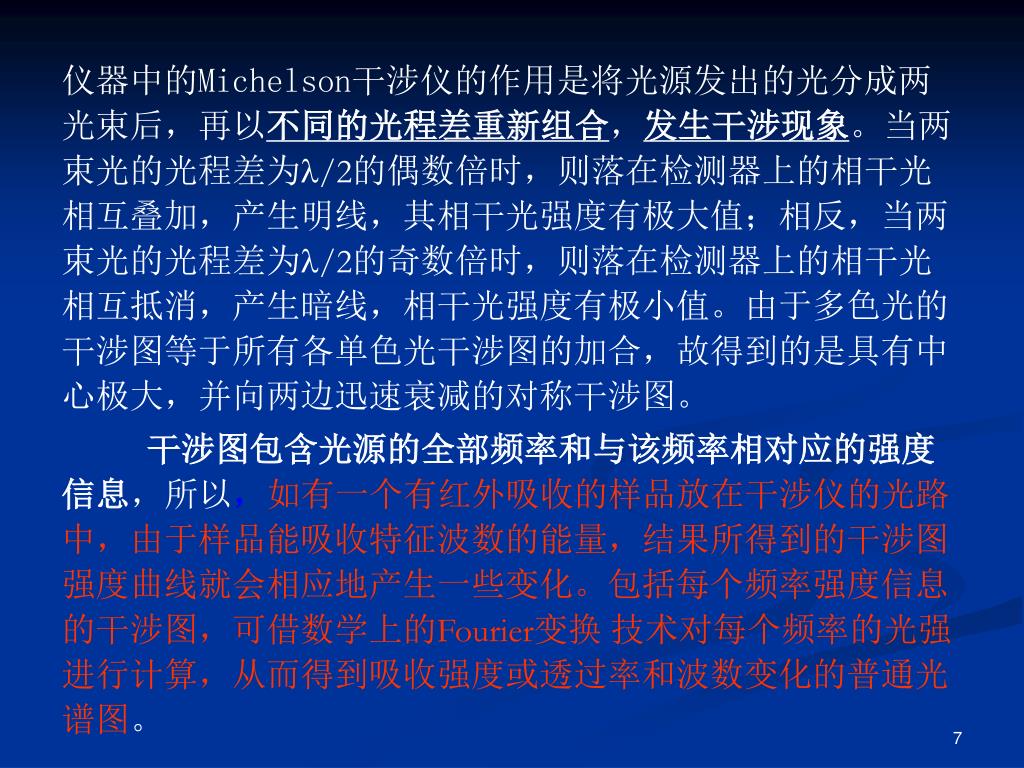

仪器中的Michelson干涉仪的作用是将光源发出的光分成两光束后，再以不同的光程差重新组合，发生干涉现象。当两束光的光程差为/2的偶数倍时，则落在检测器上的相干光相互叠加，产生明线，其相干光强度有极大值；相反，当两束光的光程差为/2的奇数倍时，则落在检测器上的相干光相互抵消，产生暗线，相干光强度有极小值。由于多色光的干涉图等于所有各单色光干涉图的加合，故得到的是具有中心极大，并向两边迅速衰减的对称干涉图。仪器中的Michelson干涉仪的作用是将光源发出的光分成两光束后，再以不同的光程差重新组合，发生干涉现象。当两束光的光程差为/2的偶数倍时，则落在检测器上的相干光相互叠加，产生明线，其相干光强度有极大值；相反，当两束光的光程差为/2的奇数倍时，则落在检测器上的相干光相互抵消，产生暗线，相干光强度有极小值。由于多色光的干涉图等于所有各单色光干涉图的加合，故得到的是具有中心极大，并向两边迅速衰减的对称干涉图。 干涉图包含光源的全部频率和与该频率相对应的强度信息，所以，如有一个有红外吸收的样品放在干涉仪的光路中，由于样品能吸收特征波数的能量，结果所得到的干涉图强度曲线就会相应地产生一些变化。包括每个频率强度信息的干涉图，可借数学上的Fourier变换 技术对每个频率的光强进行计算，从而得到吸收强度或透过率和波数变化的普通光谱图。
Fourier变换红外光谱仪的特点： （1）扫描速度极快 （2）具有很高的分辨率0.1~0.005 cm-1 （3）灵敏度高
