K3(YD)- 배선 타입 ( 운전석 )

K3(YD)- 배선 타입 ( 운전석 ). 녹색 / 흑색 : 사이드 미러 퍼짐 - 절단 후 모듈방향 7P 의 노랑색선에 연결. 녹색 / 흑색 : 사이드 미러 퍼짐 - 절단 후 모터방향 7P 의 갈색선에 연결. 흑색 : 사이드 미러 접힘 - 절단 후 모듈방향 7P 의 백색선에 연결. 흑색 : 사이드 미러 접힘 - 절단 후 모터방향 7P 의 주황색선에 연결. 청색 / 주황색 : 도어캐치 램프 ( 퍼들 램프 ) OFF 시 (+)12V 이고 ON 시 0V.

lars-randolph
Download Presentation

K3(YD)- 배선 타입 ( 운전석 )

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

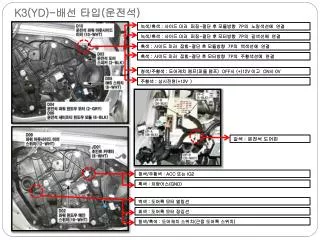

  1. K3(YD)-배선 타입(운전석) 녹색/흑색 : 사이드 미러 퍼짐-절단 후 모듈방향 7P의 노랑색선에 연결 녹색/흑색 : 사이드 미러 퍼짐-절단 후 모터방향 7P의 갈색선에 연결 흑색 : 사이드 미러 접힘-절단 후 모듈방향 7P의 백색선에 연결 흑색 : 사이드 미러 접힘-절단 후 모터방향 7P의 주황색선에 연결 청색/주황색 : 도어캐치 램프(퍼들 램프) OFF시 (+)12V 이고 ON시 0V 주황색 : 상시전원(+12V) 갈색 : 운전석 도어핀 청색/주황색 : ACC 또는 IG2 흑색 : 차량어스(GND) 백색 : 도어록 모터 열림선 회색 : 도어록 모터 잠김선 청색/흑색 : 도어캐치 스위치(근접 도어록 스위치)

  2. K3(YD)-배선 타입(조수석) 녹색/흑색 : 사이드 미러 퍼짐-절단 후 모듈방향 7P의 노랑색선에 연결 녹색/흑색 : 사이드 미러 퍼짐-절단 후 모터방향 7P의 갈색선에 연결 흑색 : 사이드 미러 접힘-절단 후 모듈방향 7P의 백색선에 연결 흑색 : 사이드 미러 접힘-절단 후 모터방향 7P의 주황색선에 연결 주황색 : 상시전원(+12V) 핑크색 : ACC 또는 IG2 녹색 : 도어록 모터 열림선 핑크색 : 도어록 모터 잠김선 흑색 : 차량어스(GND)
