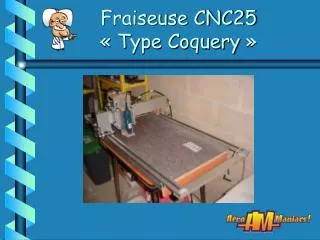

Fraiseuse CNC25 « Type Coquery » PowerPoint Presentation
Download Presentation
Fraiseuse CNC25 « Type Coquery »

Loading in 2 Seconds...

play fullscreen
1 / 24

Fraiseuse CNC25 « Type Coquery » - PowerPoint PPT Presentation


  • 124 Views
  • Uploaded on

Fraiseuse CNC25 « Type Coquery ». Cahier des charges. Economique Pièces faciles à trouver dans le commerce Facile à fabriquer (perceuse à colonne au maximum) Dimensions de coupe 300 x 1000. Cahier des charges. Le chassis. Le chassis. Règles de maçon alu. 50 x 15

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

PowerPoint Slideshow about 'Fraiseuse CNC25 « Type Coquery »' - lars-randolph


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript
cahier des charges1
Economique

Pièces faciles à trouver dans le commerce

Facile à fabriquer (perceuse à colonne au maximum)

Dimensions de coupe 300 x 1000

Cahier des charges
le chassis1
Le chassis
  • Règles de maçon alu. 50 x 15
  • Règles de maçon alu. 100 x18
  • Profilés aluminium divers
  • Plaques MDF de 10 mm et 18 mm
  • Visserie standard : Tige filetée M8, écr. M8, boulons M5
glissi res1
Glissières
  • Règles de maçon 50 x 15 ou 100 x 18
  • Roulements de roller 22 x 8 x 7
  • Visserie M8
  • Tubes alu. carrés de 16 x 16
transmission axes xy 1
Transmission axes XY (1)
  • Par vis (tige filetée)
  • Par vis trapézoïdale
  • Par vis à billes
  • Par câble
  • Par poulies/courroies crantées
transmission axes xy 2
Transmission axes XY (2)
  • Poulies crantées XL037 (10, 18, 34 d)
  • Courroies crantées XL037 (4 mètres)
  • Tendeurs en profilés alu.
  • Galets en roulements de roller
transmission axe z1
Transmission axe Z
  • Par vis (trapézoïdale ou tige filetée) :Kit Z « luxe » Kit Z « éco »
  • Par courroie (fermée ou non)
  • Par crémaillère
moteurs pas pas1
Moteurs pas à pas
  • Unipolaire (5, 6, 8 fils) 1 A par phase
  • Bipolaire (4, 8 fils) 2 A par phase
  • Unipolaire câblé bipolaire (6, 8 fils)
  • Catégorie NEMA 23 (46 mm diam.)
  • 1 a 2 A par phase
moteur de broche1
Moteur de broche
  • Copie de Dremel 100 W 30 000 t/min
  • Dremel 100 W 30 000 t/min
  • Proxxon
  • Défonceuse
  • Meuleuse transformée
  • Kress 900 W
c blage1
Câblage
  • Câble blindé 8 fils 0.25 mm2
  • Câble rallonge //
interface lectronique1
Interfaceélectronique
  • En kit ou Montée/testée
  • CNC3AX de Laurent Fouga
  • MOTION3XA de Systrium
  • Carte à base de L6208
  • Autres ...
soft de commande1
Soft de commande
  • Cnfraise 4 de G. Coquery (30 €)
  • Ninos 2.08 de JN. Carlier (80 €)
  • TurboCNC V4 fr (freeware)
  • CNC3axes (freeware)
  • Autres … (?)
  • Des progs en français en priorité
ordinateur support1
Ordinateur support
  • P100 minimum (2D)
  • P400 minimum (3D)
  • Port parallèle
  • Port série ?
  • Port USB ?
  • DOS, Windows 98, XP
