การวิเคราะห์และสังเคราะห์เกต

1. การวิเคราะห์และสังเคราะห์เกตการวิเคราะห์และสังเคราะห์เกต • NAND Gate • NOR Gate http://www.thaiall.com/assembly/nandnor.htm http://jjackson.eng.ua.edu/courses/ece380/lectures/lect15-6.pdf

2. เกตหลายระดับ เพื่อลดความแตกต่างของเกต • การแปลงจากเกตโดยตรง • การแปลงจากสมการ • จาก AND – OR (SOP) เป็น NAND – NAND • จาก OR – AND (POS) เป็น NOR – NOR

3. 1. NAND gateoutput เป็น 1 ต่อเมื่อ input ตัวใดตัวหนึ่งเป็น 0 output เป็น 0 ต่อเมื่อ input ทุกตัวเป็น 1 สมการคือ Y=ABหรือ Y=A.B A Y B A Y B

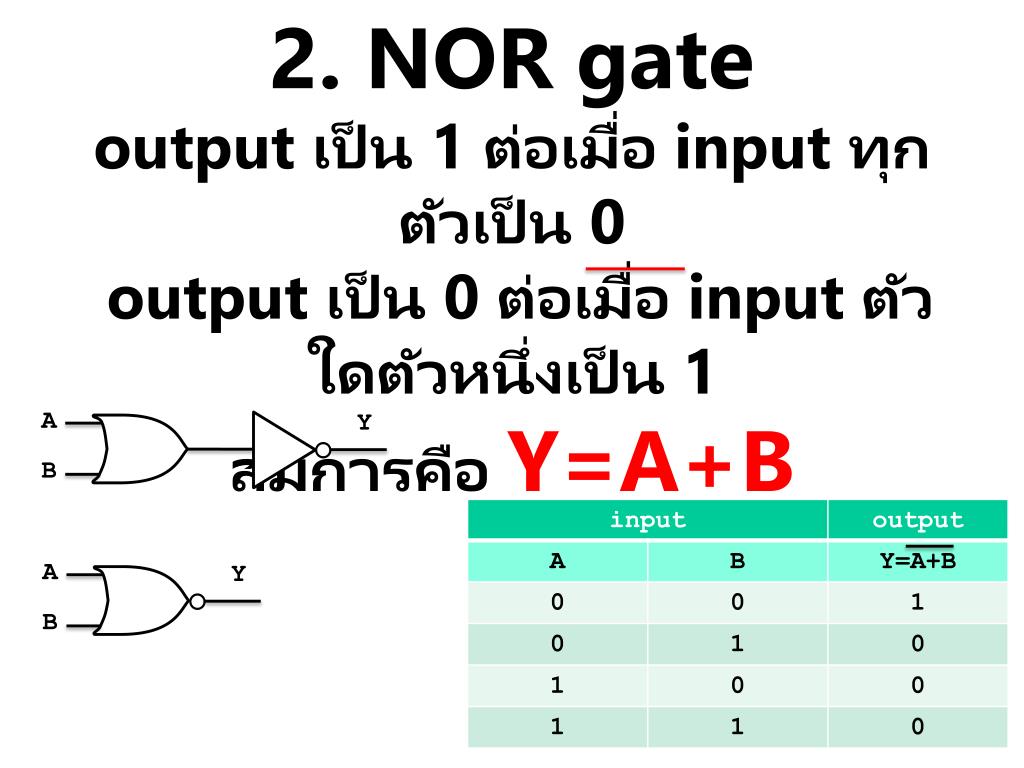

4. 2. NOR gateoutput เป็น 1 ต่อเมื่อ input ทุกตัวเป็น 0 output เป็น 0 ต่อเมื่อ input ตัวใดตัวหนึ่งเป็น 1 สมการคือ Y=A+B A Y B A Y B

5. การแปลงเกต ขั้นพื้นฐาน โดย 1 และ 1 ได้ 1 หรือ 0 และ 0 ได้ 0 โดย 0 หรือ 0 ได้ 0 หรือ 1 หรือ 1 ได้ 1

6. การแปลงเกตหลายระดับ #1 การแปลงจาก SOP เป็น NAND-NAND การแปลงจาก POS เป็น NOR-NOR

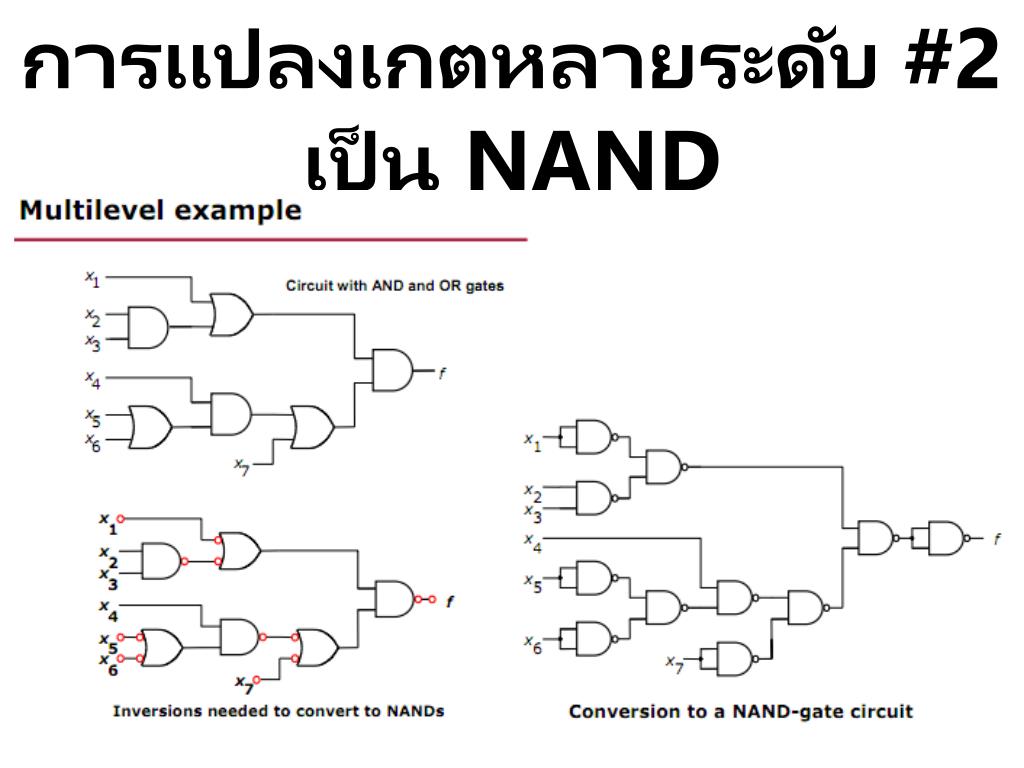

7. การแปลงเกตหลายระดับ #2 เป็น NAND

8. การแปลงเกตหลายระดับ #3 เป็น NOR

9. การใช้ฟังก์ชันกับเกตหลายระดับการใช้ฟังก์ชันกับเกตหลายระดับ
