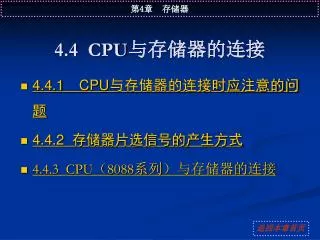

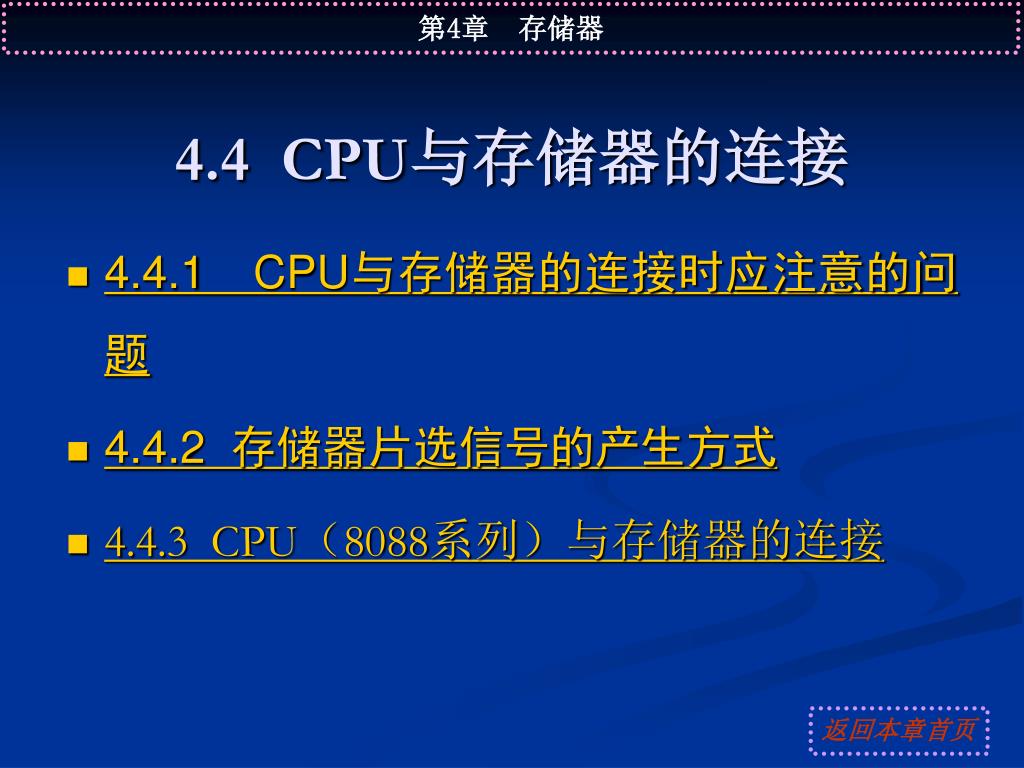

  1. 4.4 CPU与存储器的连接 • 4.4.1 CPU与存储器的连接时应注意的问题 • 4.4.2 存储器片选信号的产生方式 • 4.4.3 CPU（8088系列）与存储器的连接 返回本章首页

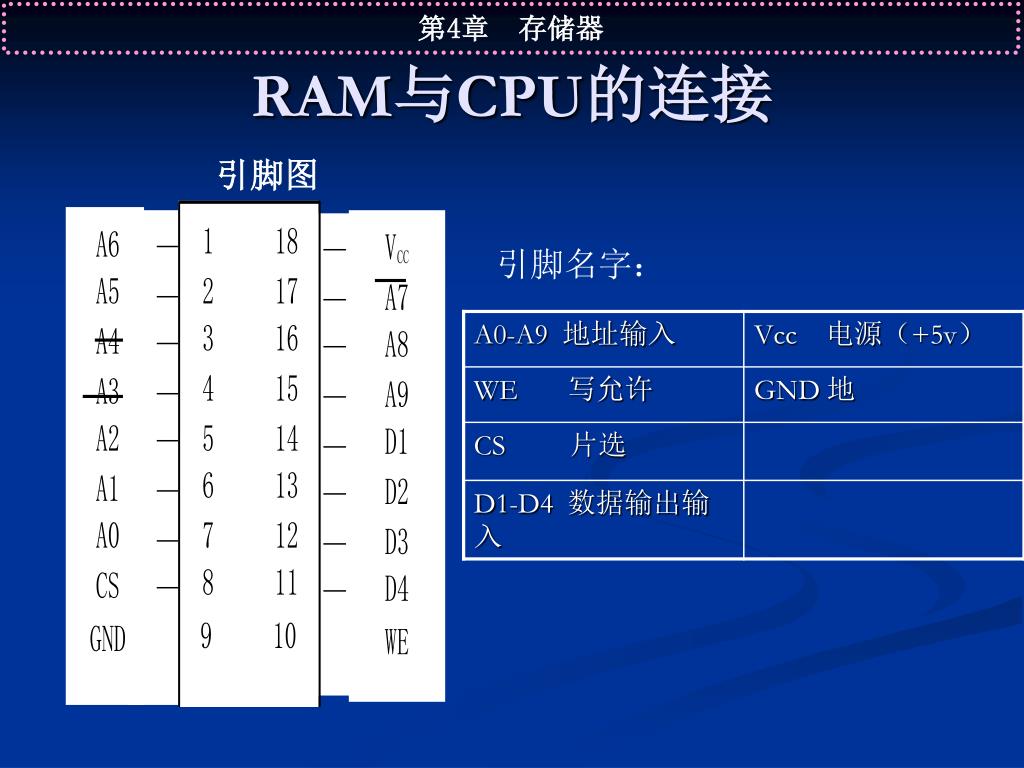

  2. RAM与CPU的连接 引脚图 引脚名字：

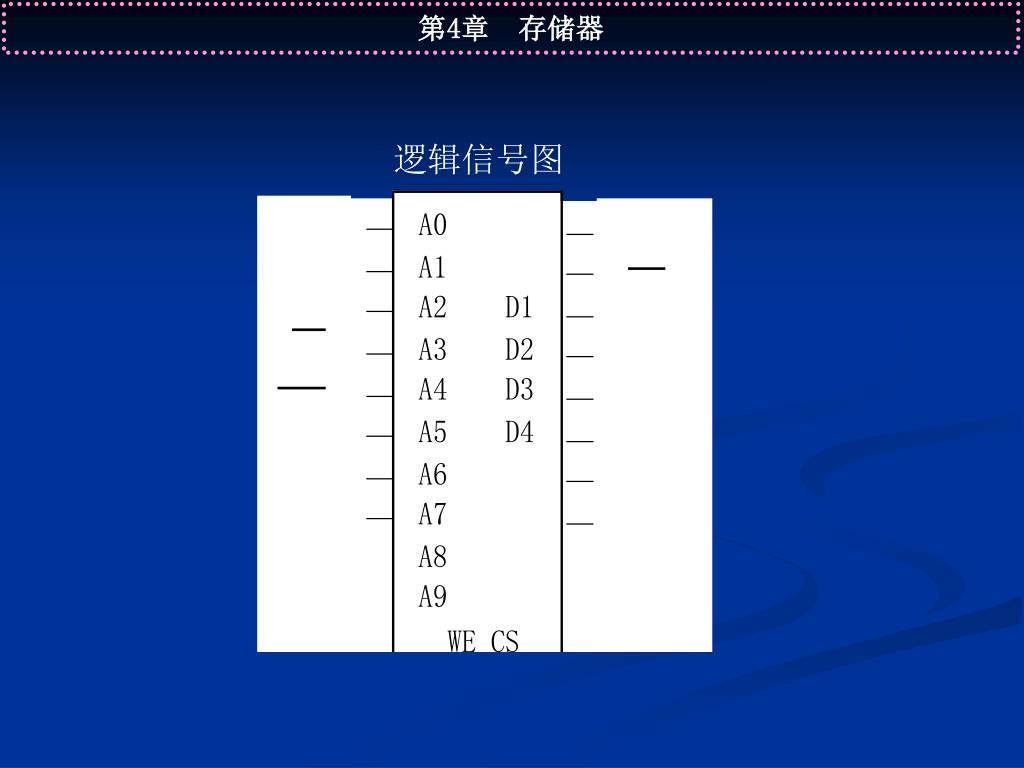

  3. 逻辑信号图

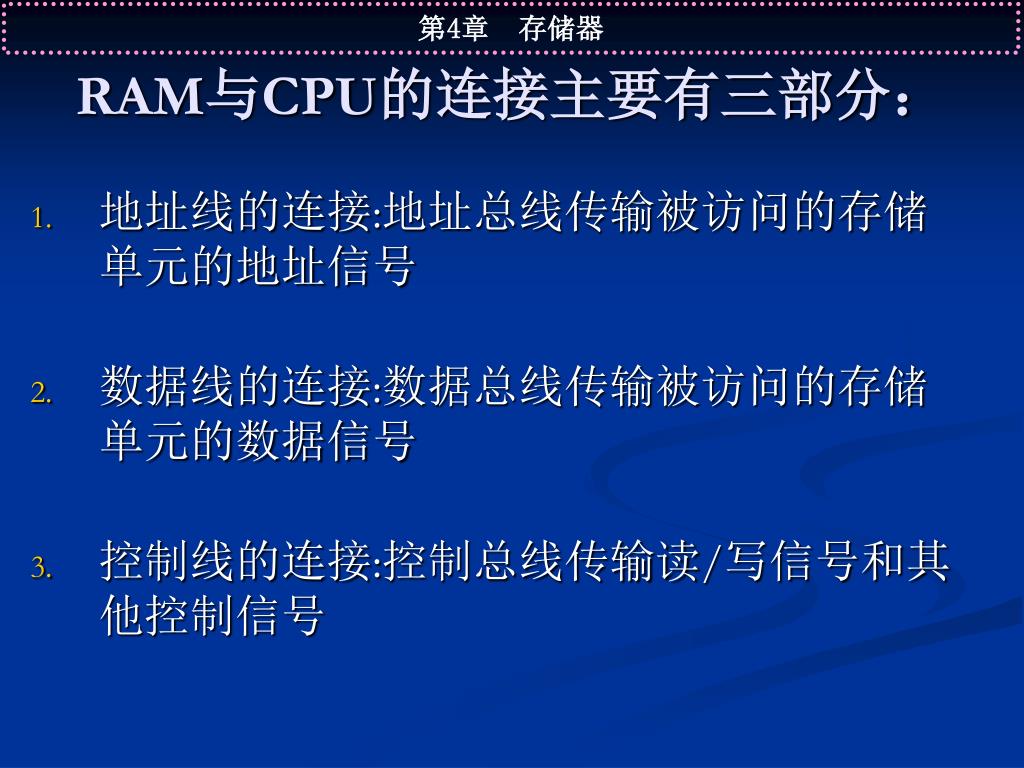

  4. RAM与CPU的连接主要有三部分： • 地址线的连接:地址总线传输被访问的存储单元的地址信号 • 数据线的连接:数据总线传输被访问的存储单元的数据信号 • 控制线的连接:控制总线传输读/写信号和其他控制信号

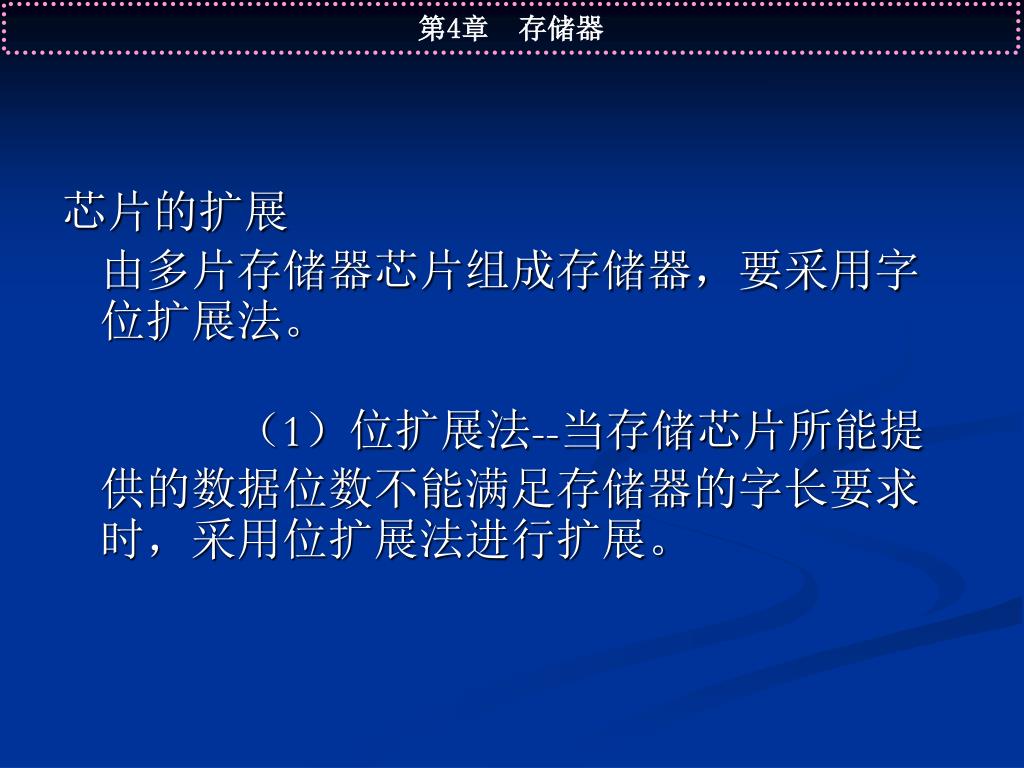

  5. 芯片的扩展由多片存储器芯片组成存储器，要采用字位扩展法。　　　（1）位扩展法--当存储芯片所能提供的数据位数不能满足存储器的字长要求时，采用位扩展法进行扩展。　　　　　　　　　　　 　　 　　

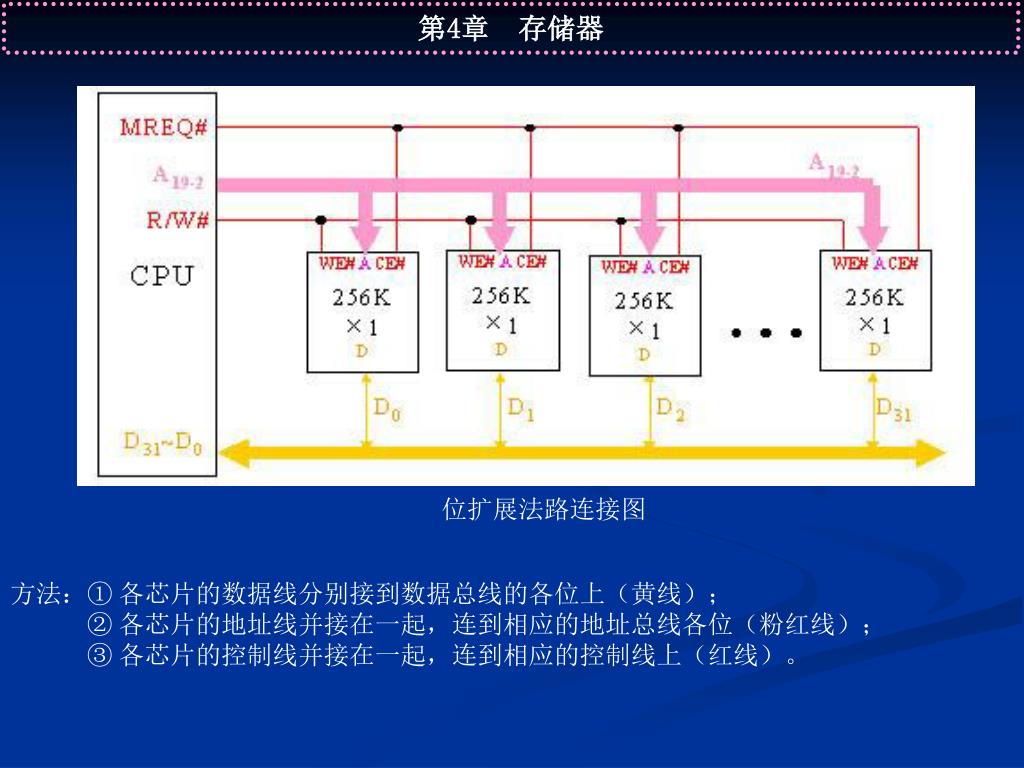

  6. 位扩展法路连接图 方法：① 各芯片的数据线分别接到数据总线的各位上（黄线）；　　　② 各芯片的地址线并接在一起，连到相应的地址总线各位（粉红线）； 　　 ③ 各芯片的控制线并接在一起，连到相应的控制线上（红线）。

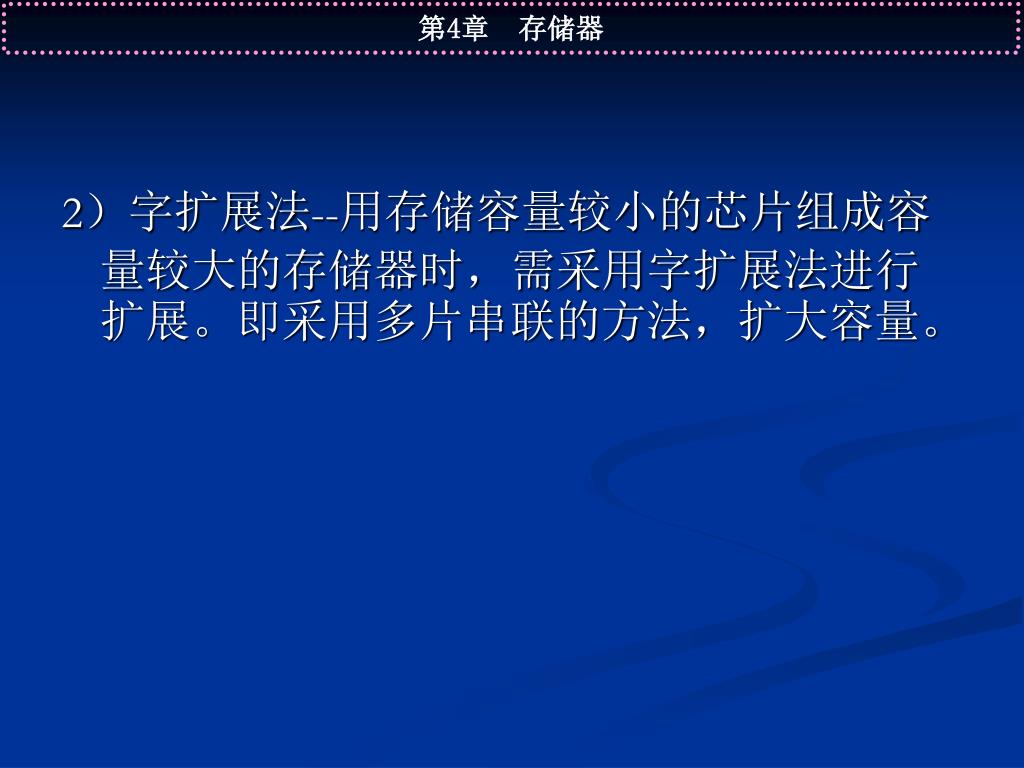

  7. 2）字扩展法--用存储容量较小的芯片组成容量较大的存储器时，需采用字扩展法进行扩展。即采用多片串联的方法，扩大容量。

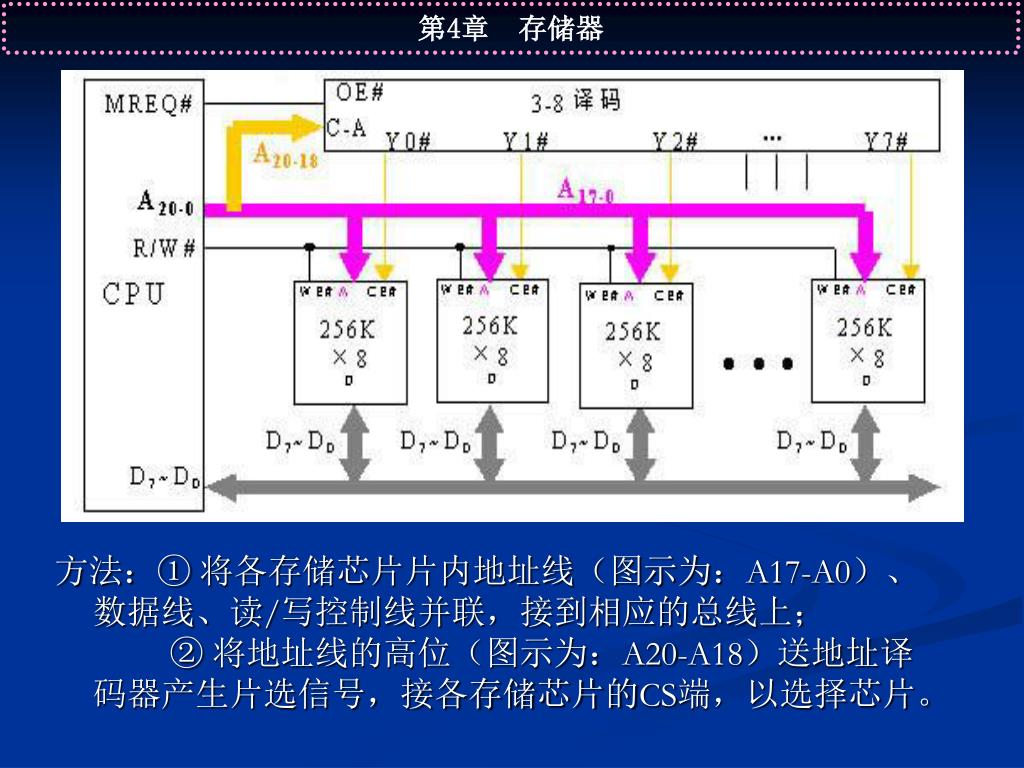

  8. 方法：① 将各存储芯片片内地址线（图示为：A17-A0）、数据线、读/写控制线并联，接到相应的总线上；　　 ② 将地址线的高位（图示为：A20-A18）送地址译码器产生片选信号，接各存储芯片的CS端，以选择芯片。

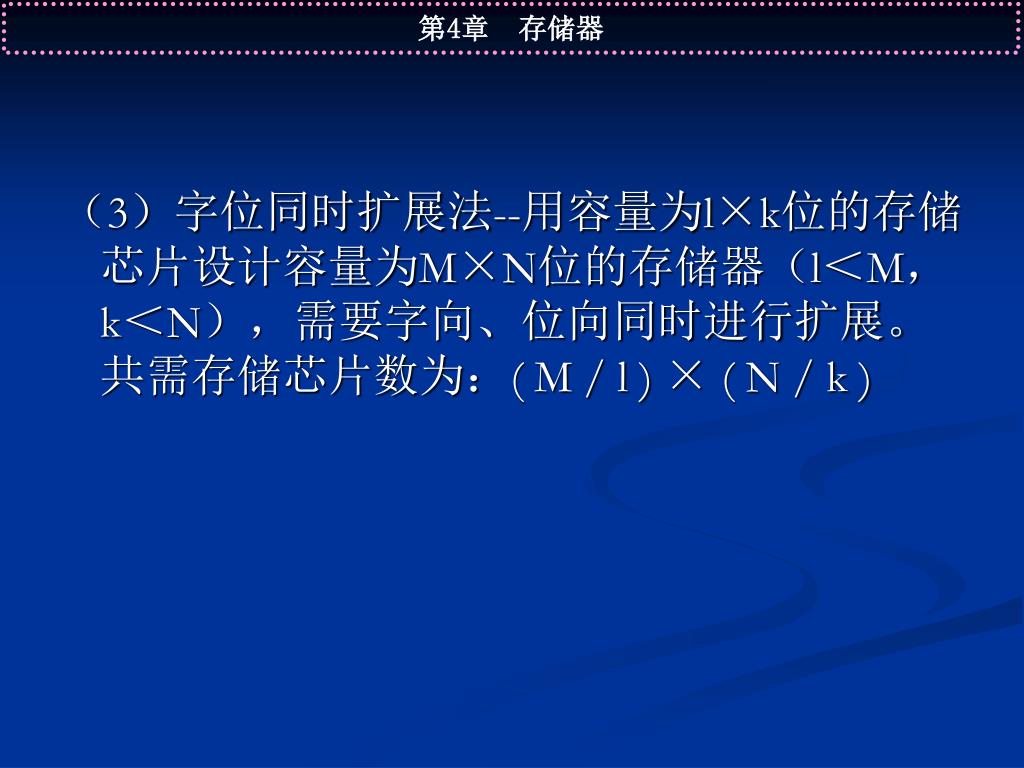

  9. （3）字位同时扩展法--用容量为l×k位的存储芯片设计容量为M×N位的存储器（l＜M，k＜N），需要字向、位向同时进行扩展。共需存储芯片数为：( M / l ) × ( N / k )

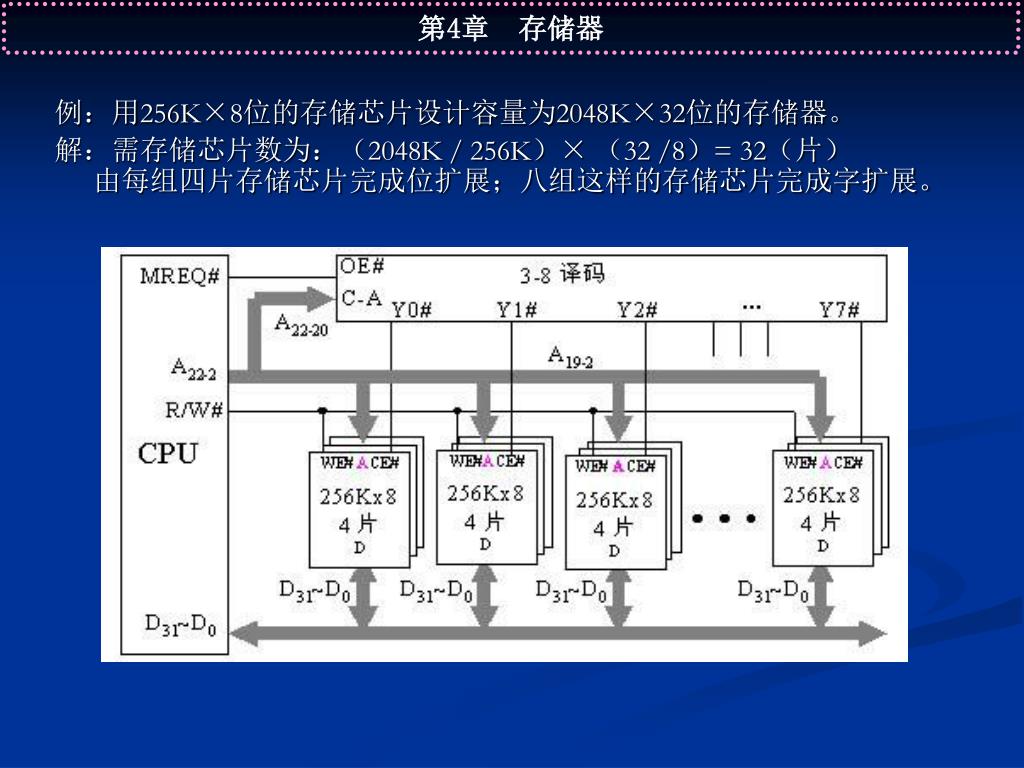

  10. 例：用256K×8位的存储芯片设计容量为2048K×32位的存储器。 解：需存储芯片数为：（2048K / 256K）× （32 /8）= 32（片） 由每组四片存储芯片完成位扩展；八组这样的存储芯片完成字扩展。

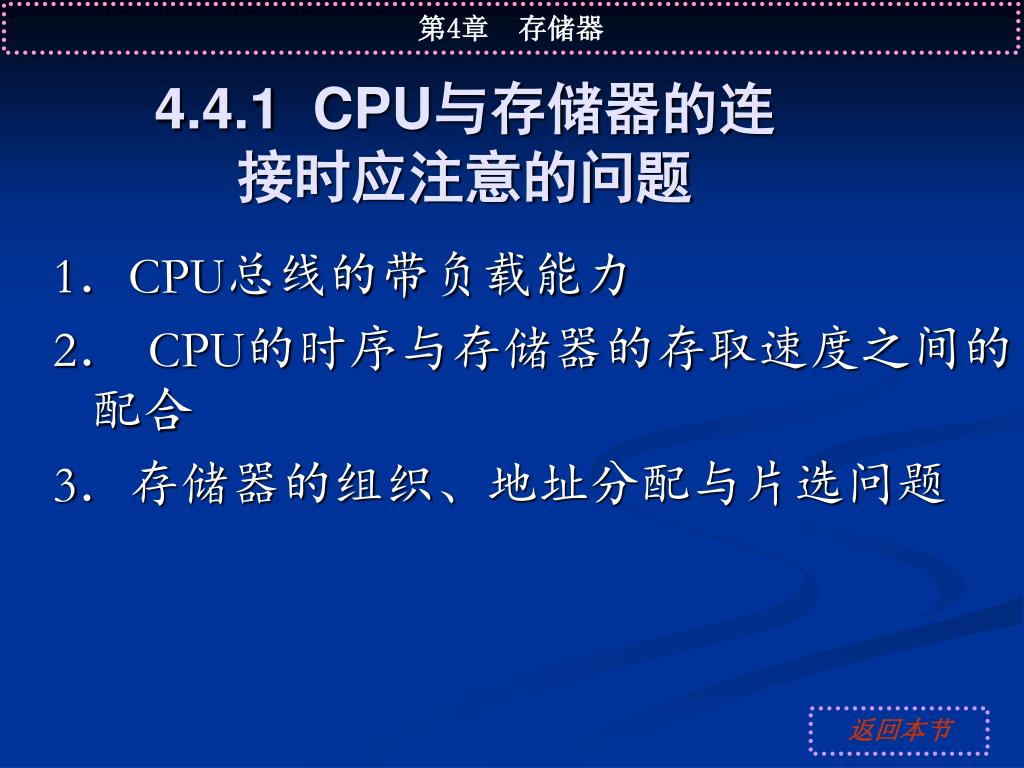

  11. 4.4.1 CPU与存储器的连接时应注意的问题 1．CPU总线的带负载能力 2． CPU的时序与存储器的存取速度之间的配合 3．存储器的组织、地址分配与片选问题 返回本节

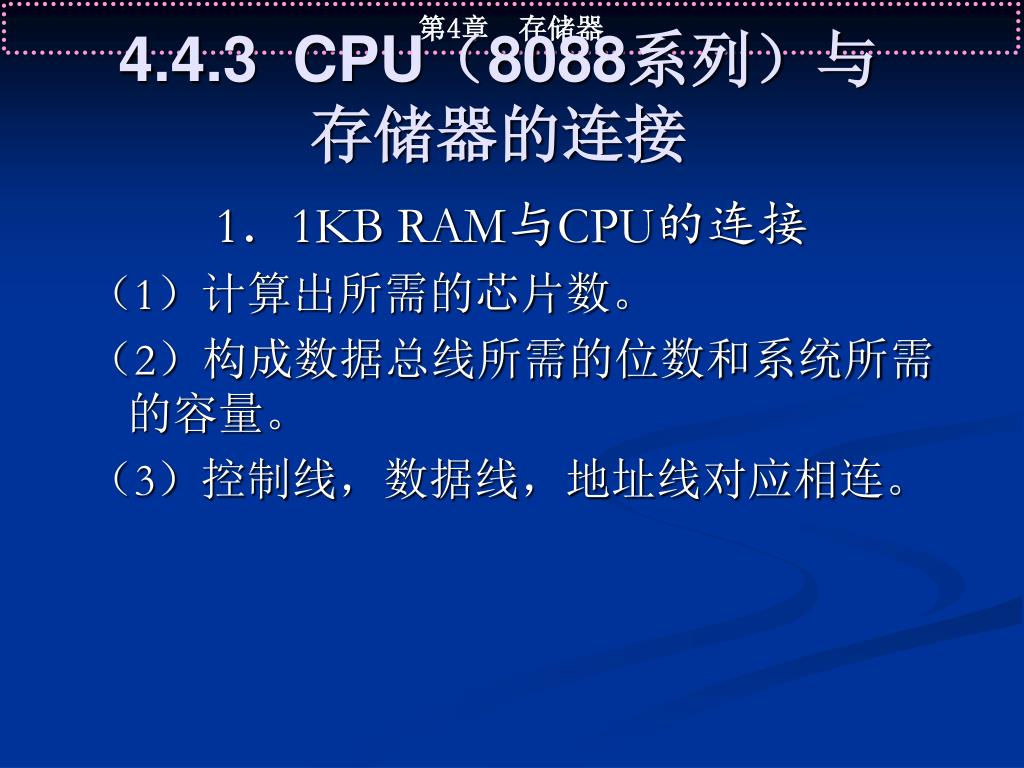

  12. 4.4.3 CPU（8088系列）与存储器的连接 1．1KB RAM与CPU的连接 （1）计算出所需的芯片数。 （2）构成数据总线所需的位数和系统所需的容量。 （3）控制线，数据线，地址线对应相连。

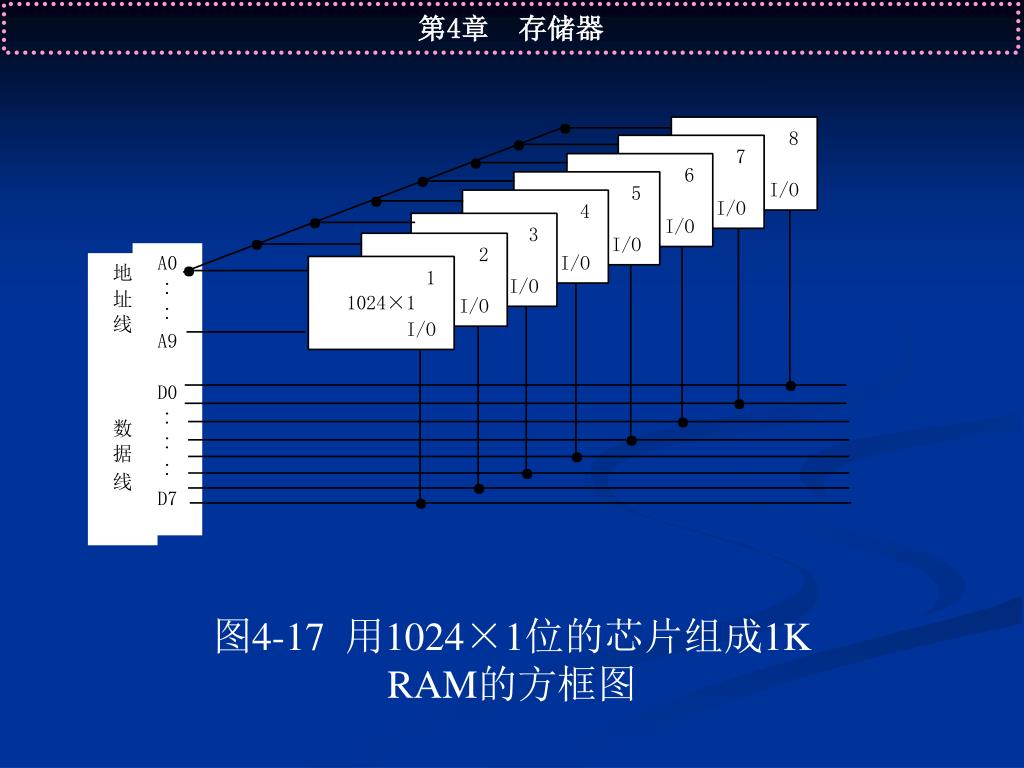

  13. 图4-17 用1024×1位的芯片组成1K RAM的方框图

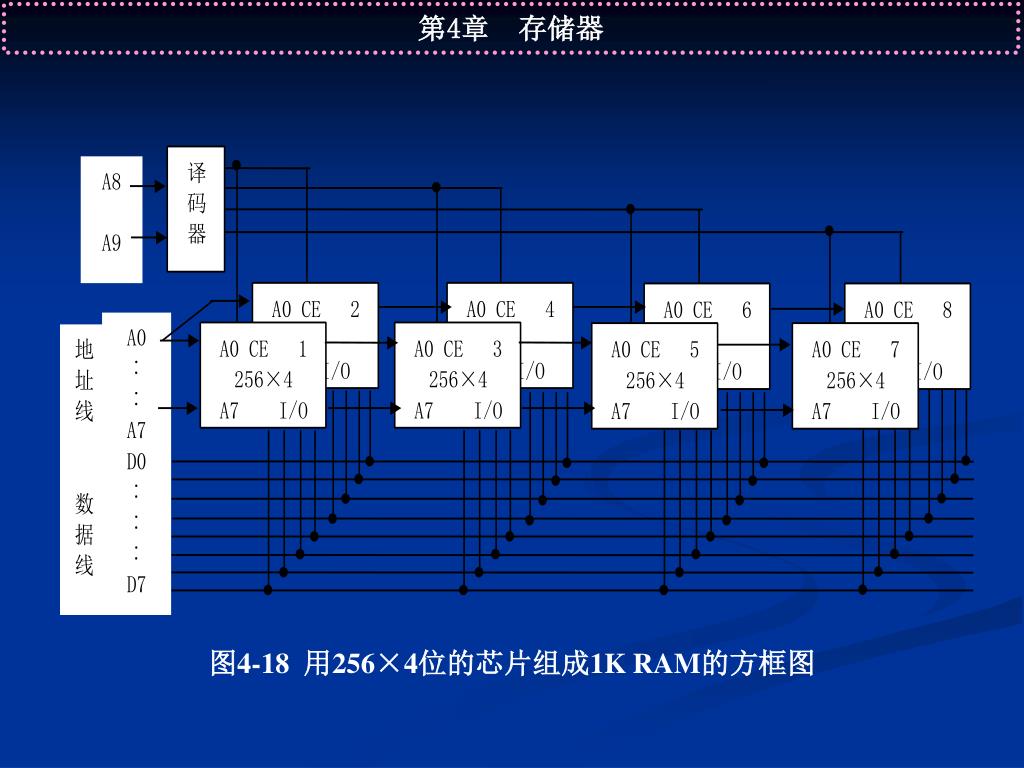

  14. 图4-18 用256×4位的芯片组成1K RAM的方框图

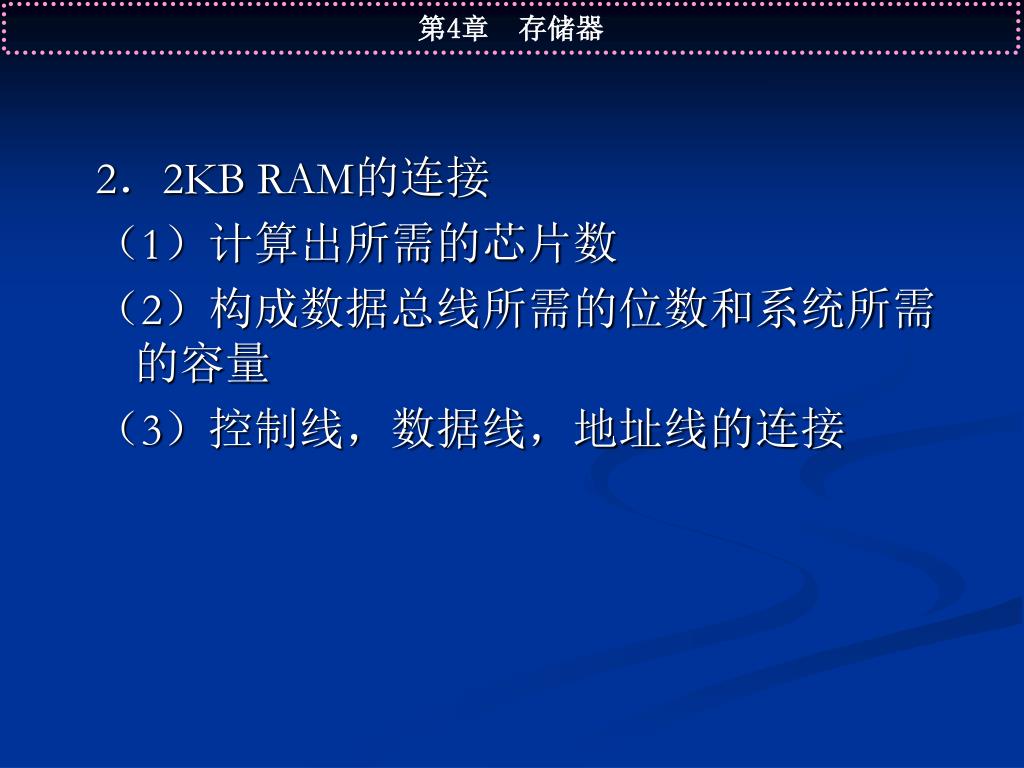

  15. 2．2KB RAM的连接 （1）计算出所需的芯片数 （2）构成数据总线所需的位数和系统所需的容量 （3）控制线，数据线，地址线的连接

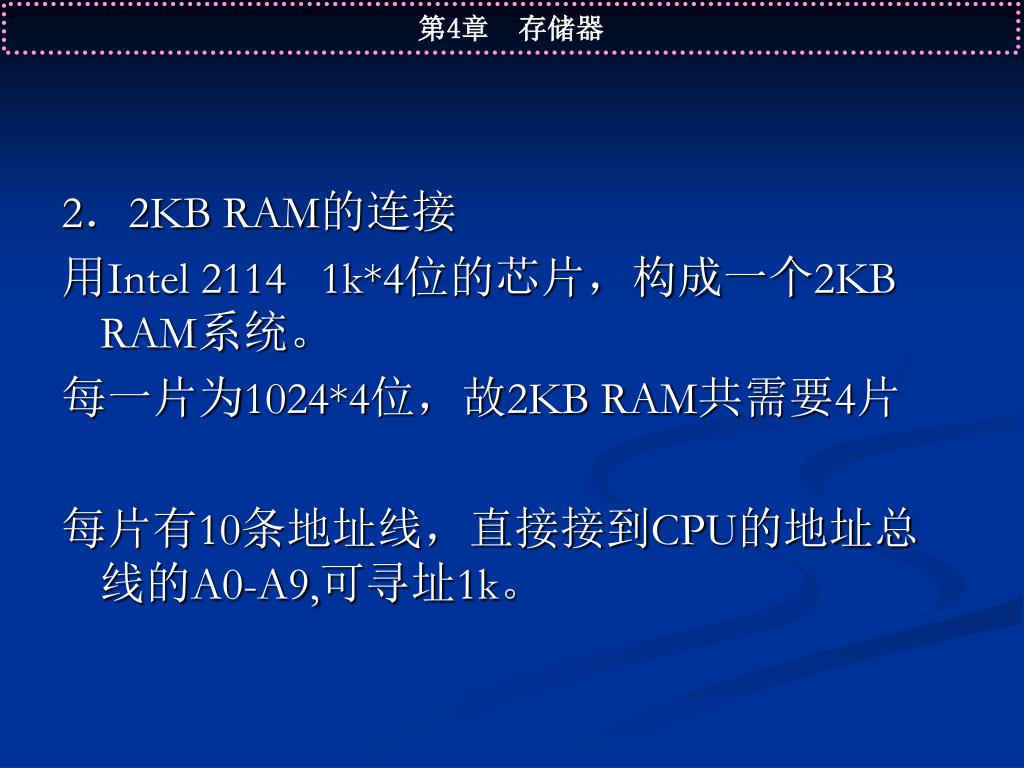

  16. 2．2KB RAM的连接 用Intel 2114 1k*4位的芯片，构成一个2KB RAM系统。 每一片为1024*4位，故2KB RAM共需要4片 每片有10条地址线，直接接到CPU的地址总线的A0-A9,可寻址1k。

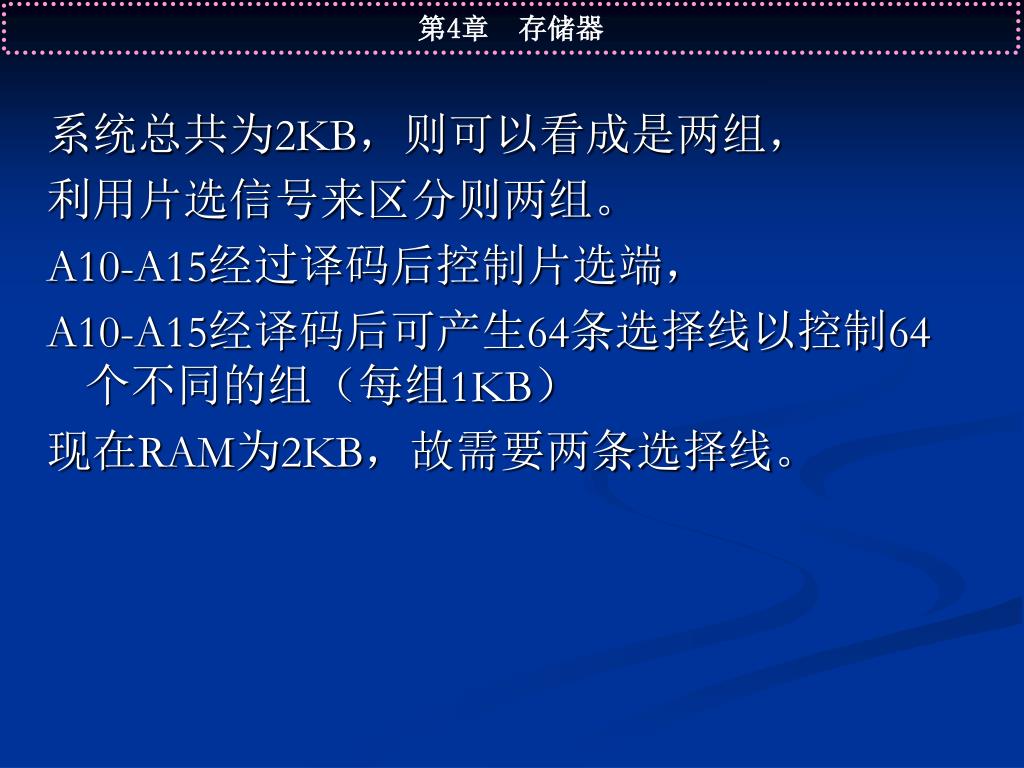

  17. 系统总共为2KB，则可以看成是两组， 利用片选信号来区分则两组。 A10-A15经过译码后控制片选端， A10-A15经译码后可产生64条选择线以控制64个不同的组（每组1KB） 现在RAM为2KB，故需要两条选择线。

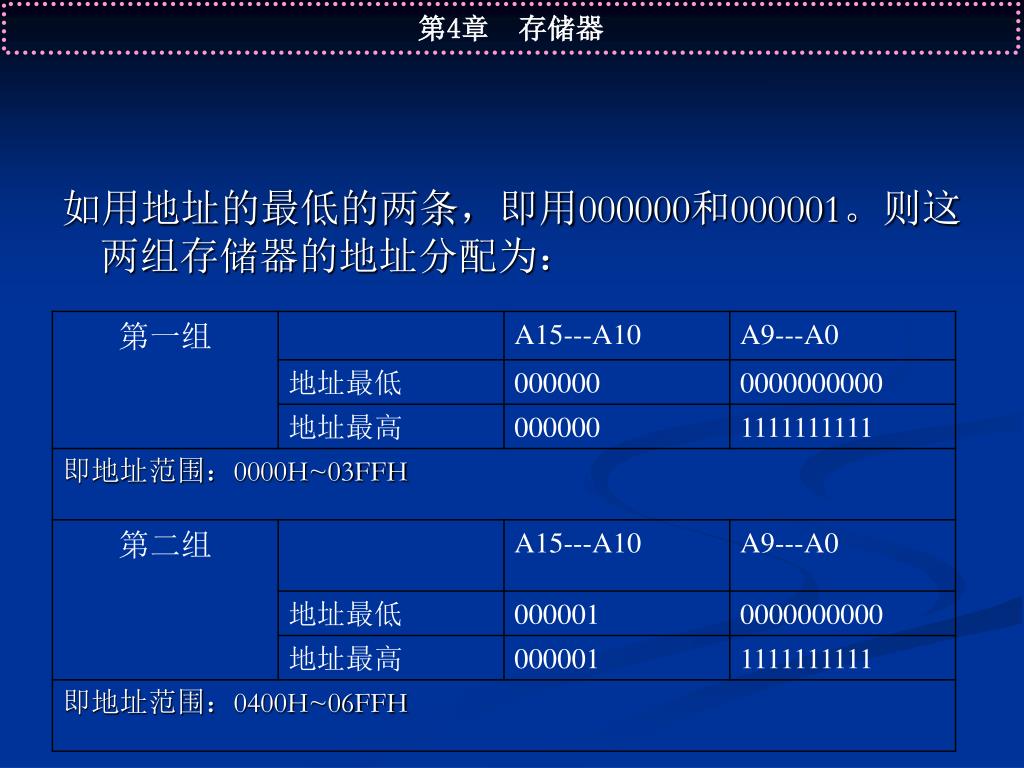

  18. 如用地址的最低的两条，即用000000和000001。则这两组存储器的地址分配为：如用地址的最低的两条，即用000000和000001。则这两组存储器的地址分配为：

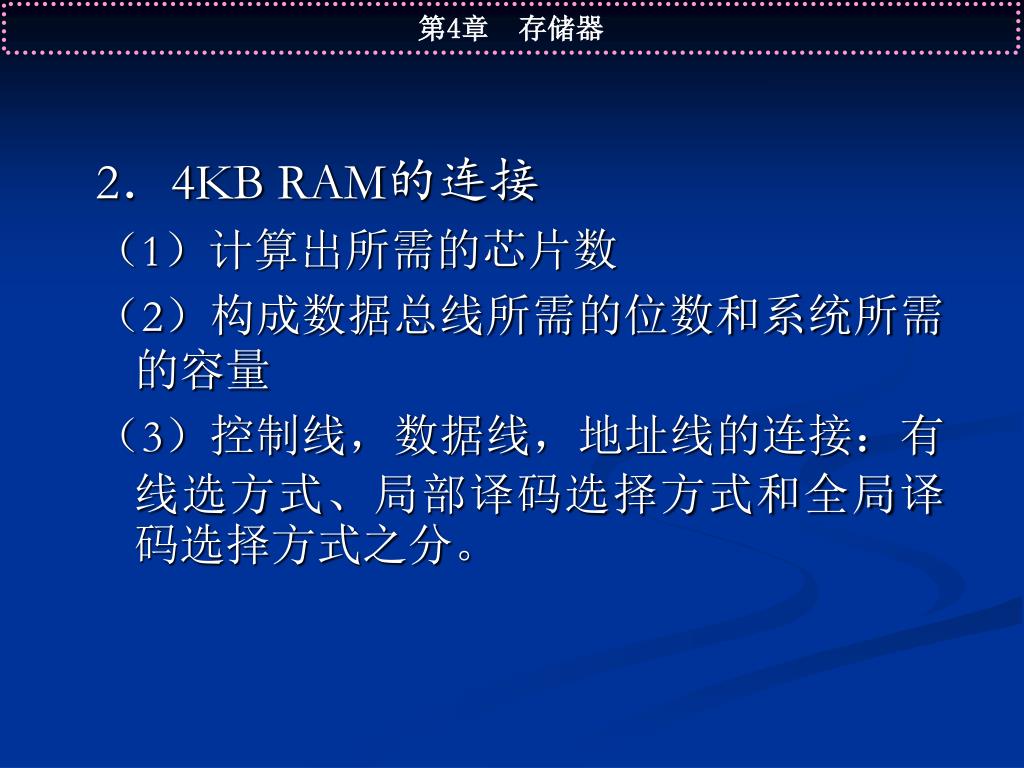

  19. 2．4KB RAM的连接 （1）计算出所需的芯片数 （2）构成数据总线所需的位数和系统所需的容量 （3）控制线，数据线，地址线的连接：有线选方式、局部译码选择方式和全局译码选择方式之分。

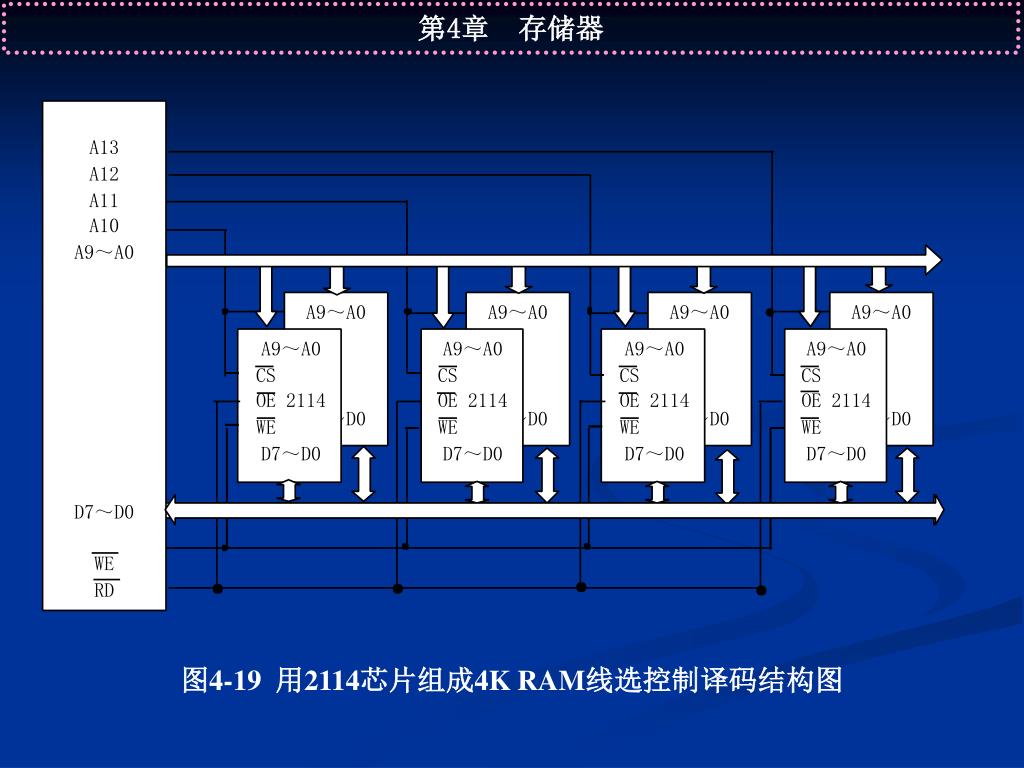

  20. 图4-19 用2114芯片组成4K RAM线选控制译码结构图

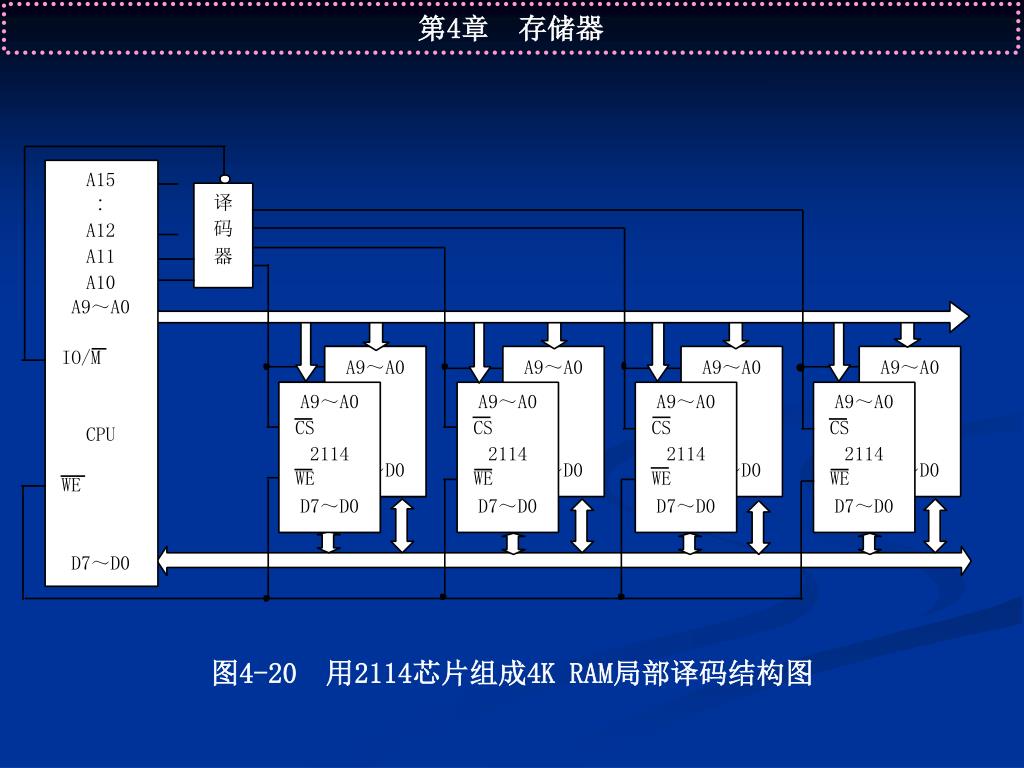

  21. 图4-20 用2114芯片组成4K RAM局部译码结构图

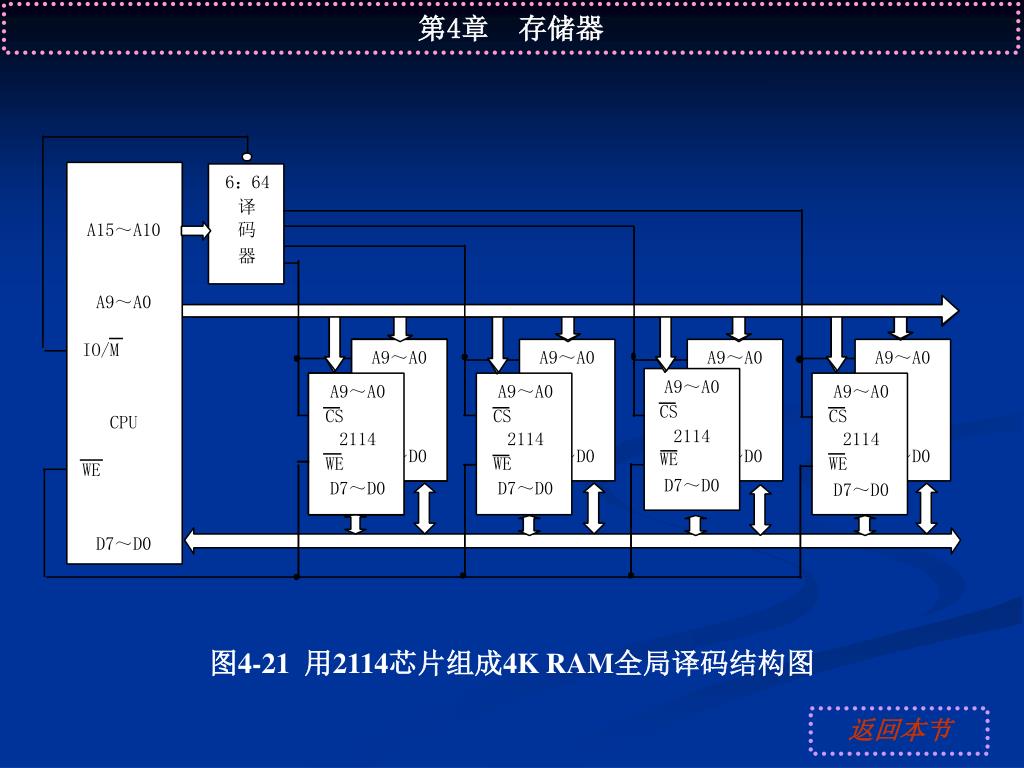

  22. 图4-21 用2114芯片组成4K RAM全局译码结构图 返回本节

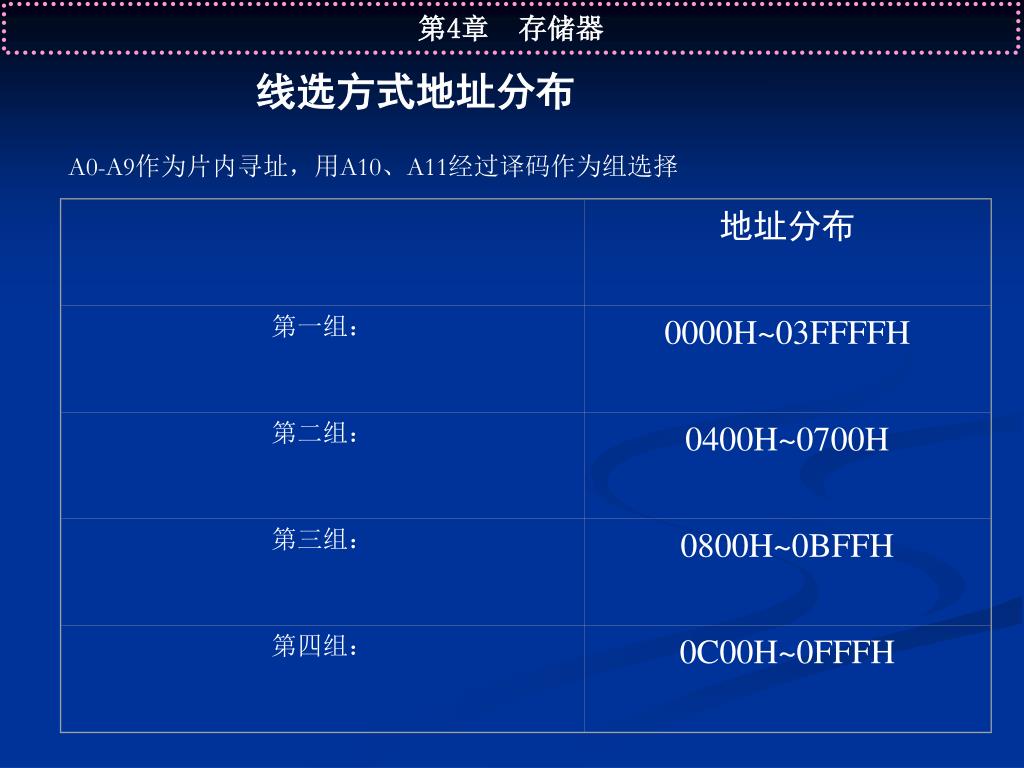

  23. 地址分布 第一组： 0000H~03FFFFH 第二组： 0400H~0700H 第三组： 0800H~0BFFH 第四组： 0C00H~0FFFH 线选方式地址分布 A0-A9作为片内寻址，用A10、A11经过译码作为组选择

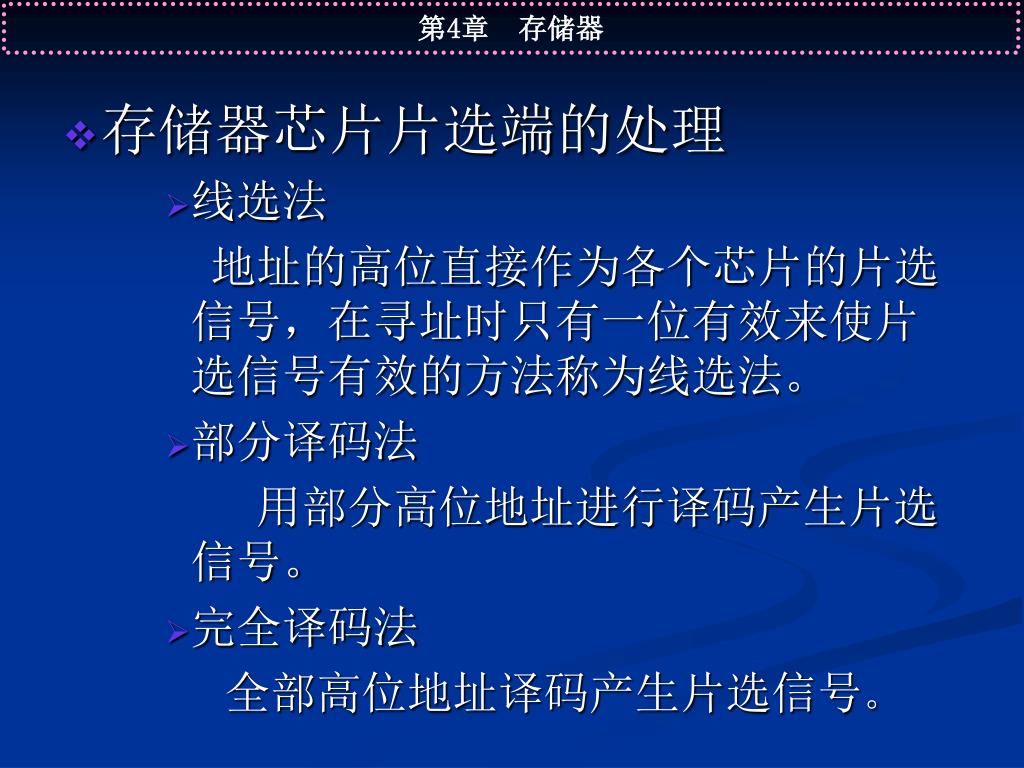

  24. 存储器芯片片选端的处理 • 线选法 地址的高位直接作为各个芯片的片选信号，在寻址时只有一位有效来使片选信号有效的方法称为线选法。 • 部分译码法 用部分高位地址进行译码产生片选信号。 • 完全译码法 全部高位地址译码产生片选信号。

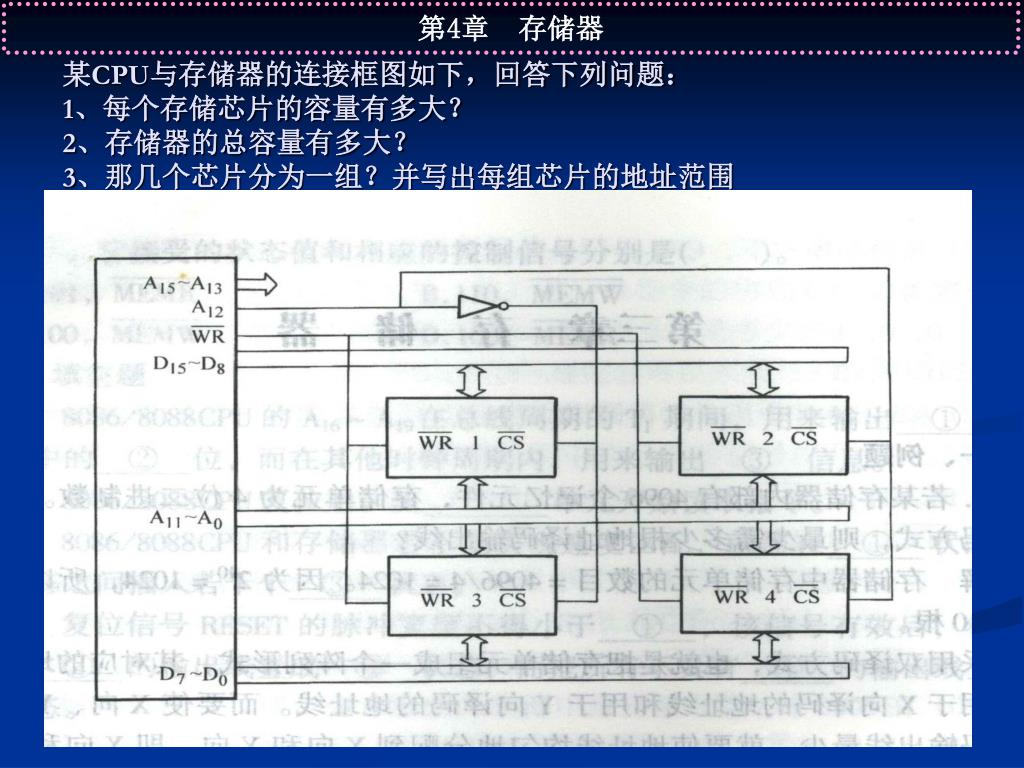

  25. 某CPU与存储器的连接框图如下，回答下列问题：1、每个存储芯片的容量有多大？2、存储器的总容量有多大？3、那几个芯片分为一组？并写出每组芯片的地址范围某CPU与存储器的连接框图如下，回答下列问题：1、每个存储芯片的容量有多大？2、存储器的总容量有多大？3、那几个芯片分为一组？并写出每组芯片的地址范围
